Сшитый полиэтилен для теплого пола: монтаж труб

Содержание

  1. Виды трубопроводов тёплых водяных полов
  2. Что такое сшитый полиэтилен
  3. Трубы из сшитого полиэтилена
  4. Преимущества и недостатки труб из сшитого полиэтилена
  5. Сборка тёплых полов из сшитого полиэтилена
  6. Заполнение пространства полов с уложенной системой обогрева из сшитого полиэтилена
  7. Бетонная стяжка
  8. Сухие полы

Огромную популярность завоёвывают у населения обогреваемые полы. В частных домостроениях с центральным газоснабжением особенно часто устраивают обогрев полов из труб с горячей водой.

Газовый котёл подаёт жидкий теплоноситель в систему трубопроводов, встроенных в структуру пола. Трубы для таких систем изготавливают из нескольких видов материалов. Среди них обращает на себя внимание сшитый полиэтилен для обогреваемых полов. Чём привлекателен тёплый пол из сшитого полиэтилена? Об этом пойдёт речь в данной статье.

Виды трубопроводов тёплых водяных полов

У медных труб самая лучшая теплопроводность

Сборка оборудования тёплых водяных полов – это довольно сложная работа, которая требует привлечение квалифицированного труда. Отопительные контуры монтируют из труб, изготовленных из различных материалов:

  • сшитые полиэтиленовые трубы;
  • металлопластиковые трубопроводы;
  • полипропиленовые системы;
  • трубы из меди.

Каждая система отопления имеет свои достоинства и недостатки. Сравним сшитый полимер с другими материалами для труб в таблице:

№Наименование материалаДостоинстваНедостатки
1Сшитый полимерПрочный и долговечный материалТрубы подвержены разрушению от ультрафиолета
2МеталлопластикВысокая гибкостьВысокая стоимость
3ПолипропиленНизкая ценаТрубы сгибают под нагревом
4Медная трубаУниверсальность, высокая теплопроводностьСамые дорогие трубы

Что такое сшитый полиэтилен

Форма труб при изгибе сохраняется благодаря слою фольги

У неискушённого читателя словосочетание «сшитый полиэтилен» вызывает ассоциацию с шитьём иголкой с ниткой. На самом деле это означает обработку структуры полиэтилена на молекулярном уровне.

Полимер под высоким давлением «бомбардируют» электронами. Освобождённые молекулы образуют звенья, которые прошивают всю структуру полиэтилена.

Трубы из сшитого полиэтилена

Благодаря полиэтилену трубы выдерживают высокие температурные нагрузки

Для устройства обогрева из сшитого полимера для тёплых полов применяют трубы из трёхслойного материала:

  • внешняя поверхность состоит из монолитного полимера, который выполняет функции каркаса;
  • средний слой представляет собой прокладку из алюминиевой фольги; фольга не пропускает кислород и сохраняет форму трубы при её изгибе;
  • самый важный внутренний слой состоит из сшитого полиэтилена для тёплого пола; именно благодаря ему, трубы выдерживают температуру нагрева более 100 градусов и внутреннее давление до 10 бар.

Экологически чистый материал не опасен для здоровья

Рассмотрим, какими достоинствами и недостатками обладают трубы сшитого полиэтилена для тёплого пола:

Преимущества

  1. Высокая термостойкость. Полимер выдерживает нагрев до 100 градусов и более, сохраняя свои свойства.
  2. Полимер обладает качеством обратной усадки. Трубы из сшитого полимера быстро восстанавливают свою форму после воздействия на них деформационных нагрузок.
  3. Благодаря своей эластичности, труба для тёплого пола может быть изогнута под любым углом, сохраняя свою целостность.
  4. Материал экологически абсолютно безопасен. Даже при сильном нагреве полимер не способен нанести вред окружающей среде.
  5. Фирмы производители дают гарантию на безупречную службу трубы из сшитого полиэтилена более 20 лет.

УФО губительно для таких труб

Недостатки

  1. Полимер «не переносит» ультрафиолетовое излучение, поэтому трубы хранят в условиях полной темноты.
  2. Трубы соединяют с помощью сложных фитинговых конструкций. Применение специальных приспособлений значительно облегчают монтаж тёплых полов из сшитого полиэтилена.
  3. Внешняя поверхность трубопроводов «очень нежная» и «боится» даже лёгких механических воздействий.

На основании многолетних испытаний сделали вывод о том, что оптимальный размер проходного отверстия для трубы из сшитого полиэтилена равняется 16 мм.

Сборка тёплых полов из сшитого полиэтилена

Замкнутое кольцо трубопроводов для тёплого пола называют контуром. Длина одного кольца не должна быть больше 120 м.

Оптимальная протяжённость контура была определена на основе теплотехнических расчётов.

В случае превышения этой длины контур не сможет обеспечить достаточный нагрев пола.

Для обогрева больших площадей тёплые полы устраивают из нескольких контуров.

При наличии опыта в работе по монтажу сантехнического оборудования устроить водяные тёплые полы из сшитого полиэтилена вполне возможно своими руками. Подробнее о монтаже смотрите в этом видео:

Устройство тёплых полов из сшитого полиэтилена состоит из нескольких этапов:

  1. Устанавливают газовый котёл. Агрегат подключают к центральному газопроводу и к водопроводу.
  2. Устанавливают коллекторный распределительный узел.
  3. На готовое основание пола стелют пароизоляцию из полиэтиленовой плёнки. Плёнку заводят на стены по периметру помещения на уровень больше высоты будущего пола.

    Шланг укладывают на армирующую сетку

  4. На пароизоляцию кладут плиты из утеплителя (полиуретан, пенопласт либо другой аналогичный материал).
  5. Укладывают армированную сетку из металлической или пластиковой проволоки.
  6. Раскладывают шланг из сшитого полиэтилена. Крепят его к сетке пластиковыми хомутами.
  7. Контур устраивают из цельного отрезка трубы.
  8. На концы трубы устанавливают фитинги и соединяют их.
  9. Устанавливают термодатчик, подключают его к прибору регулировки температуры.
  10. Устраивают испытания трубопроводов. Подают воду с давлением в 1,5 раза выше нормативного показателя.
  11. Если проявляется неплотности, то их ликвидируют. Затем испытания возобновляют.
  12. После этого устраивают бетонную стяжку или заполняют пространство сухой засыпкой из керамзитовой крошки.

Заполнение пространства полов с уложенной системой обогрева из сшитого полиэтилена

Заполнение основания тёплого пола выполняют двумя способами:

  • бетонная стяжка;
  • сухие полы.

Бетонная стяжка

Достаточно стяжки в 50 мм

Минимальная толщина стяжки должна составлять 50 мм. Минимальная высота бетона над трубами в 30 мм обеспечит максимальную степень обогрева пола.

Чтобы пол быстро нагревался, а также эффективно остывал, толщина стяжки не должна превышать 70 мм.

Надо учитывать то обстоятельство, что неумеренная толщина стяжки может вызвать угрожающую нагрузку на конструкции перекрытия.

1 м 2 стяжки при толщине покрытия 50 мм весит 125 кг.

Устройство труб из сшитого полиэтилена

Ещё одна немаловажная деталь монтажа тёплых водяных полов заключается в том, что перед устройством стяжки по периметру помещения на стены приклеивают демпферную ленту. Полоса толщиной от 6 до 30 мм обеспечивает плотное заполнение зазора между стенами и стяжкой.

Клейкая лента по своему размеру должна превышать высоту слоя стяжки. Демпферная прослойка компенсирует увеличение площади нагретого бетона. Подробнее об устройстве пола смотрите в этом видео:

Если площадь пола превышает 30 м2, то бетонное основание разделяют на несколько участков, разграниченных деформационными швами шириной 10 мм.

Сухие полы

Устройство сухого заполнения тёплых полов из сшитого полиэтилена в случае возникновения аварийной протечки трубопроводов позволит избежать трудоёмких работ по разборке пола.

Керамзитовый песок легко можно убрать. После ремонта труб просушенную керамзитовую крошку возвращают на своё место, поэтому свой тёплый пол лучше всего делать из сухой засыпки.

Если вы не обладаете опытом в самостоятельном монтаже тёплого водяного пола, то рекомендуется предоставить данную работу специалистам.

чем хорош теплый пол из таких труб?

Сочетание слов «сшитый» и «трубы» еще недавно вызывали у застройщиков не самые приятные ассоциации. Их воображению представлялась не особенно прочная конструкция с продольным швом, главным достоинством которой была относительно низкая цена. Однако термин «сшитый полиэтилен» с традиционными швами ничего общего не имеет. Это высокотехнологичный и достаточно прочный материал, который успешно применяется в строительстве. Монтажники все чаще предпочитают использовать сшитый полиэтилен для теплого пола.

Содержание

  • 1 Что сшивают в полиэтилене?

  • 2 Из каких труб лучше делать теплый пол?

  • 3 Сшитый полиэтилен vs металлопластиковая труба

  • 4 Особенности монтажа pex-труб

Что сшивают в полиэтилене?

В этом материале сшивают не части, не листы, не трубы, а молекулы. При создании полимера этилена звенья его молекул благодаря поперечным связям образуют трехмерную сетку с широкими ячейками. Производят сшитый полиэтилен химическим или физическим способом. Обозначают материал буквами PE-X. В зависимости от способа производства выделяют:

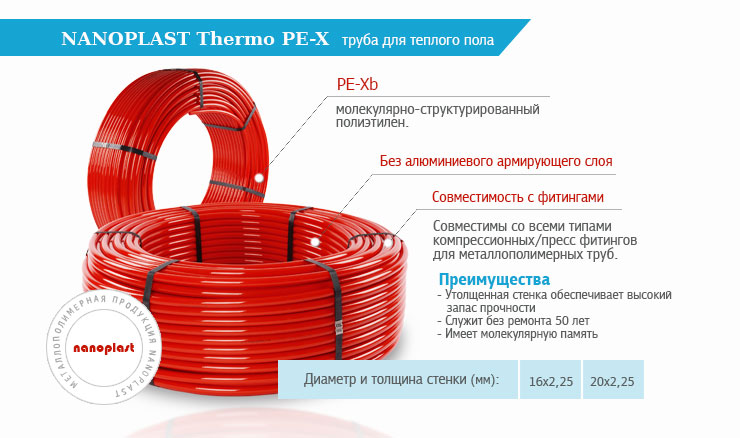

  • PE-Xa — материал, образованный при нагревании с использованием пероксидов;
  • PE-Xb — полиэтилен, полученный после обработки влагой с имплантированным силаном и катализирующим веществом;
  • PE-Xc — продукт, полученный после бомбардировки молекул полимера электронами;
  • PE-Xd — результат применения азотной технологии, встречается очень редко.

Таким образом, прочностные характеристики сшитого полиэтилена заложены на молекулярном уровне, а разорвать такие связи очень сложно. Но это не единственное его достоинство.

Сшитый полиэтилен считается оптимальным вариантом для водяного теплого пола.Это прочный и долговечный материал, который прекрасно поглощает звук, обладает хорошей теплопроводностью и прост в монтаже

Для монтажа систем теплого пола специалисты рекомендуют использовать трубы, полученные с помощью пероксидного метода. Они маркируются знаком PE-Xa.

Из каких труб лучше делать теплый пол?

Труба для теплого пола должна соответствовать вполне определенным требованиям, таким как:

  • устойчивость к механическим нагрузкам;
  • длительный срок эксплуатации;
  • устойчивость к коррозии;
  • экологическая безопасность;
  • невысокий коэффициент линейного расширения;
  • эластичность;
  • высокая теплоотдача;
  • способность поглощать шум.

В той или иной степени этим характеристикам соответствует целый ряд материалов. Вполне успешно для монтажа систем водяного теплого пола применяют трубы из:

  • меди;
  • гофрированной стали;
  • металлопластика;
  • полипропилена;
  • полиэтилена.

Медные трубы — это высококлассный и проверенный временем вариант. Однако их стоимость высока сама по себе. Кроме того, понадобится потратиться на полимерную оболочку, необходимую при монтаже меди в стяжку, и на специальные латунные фитинги.

С гофрированной сталью работать проще и расход ее будет несколько меньше, при практически таких же эксплуатационных характеристиках, как у меди. Но и цена материала будет такой же высокой.

Металлопластиковые конструкции относительно «молоды» и прекрасно выполняют роль транспортной магистрали при монтаже теплого пола. Однако со временем внутри резьбовых фитингов может откладываться накипь. Кроме того, при монтаже велика вероятность разреза трубы.

У полипропиленовых труб, при таких достоинствах, как приемлемая цена, простой монтаж и невысокий физический вес, «хромают» показатели линейного расширения при нагревании. При монтаже в бетонную стяжку их необходимо армировать стекловолокном и алюминием.

Трубы из сшитого полиэтилена считаются самым современным выбором для монтажа теплого пола, поскольку их характеристики соответствуют технологическим требованиям в самой полной мере. Из недостатков можно отметить недостаточную гибкость материала, из-за которой трубы плохо держат форму во время монтажа.

В состав трубы из сшитого полиэтилена с антидиффузной защитой входит специальный слой алюминия, который препятствует проникновению кислорода или водяного пара через стенки трубы

Обратите внимание! Сшитый полиэтилен успешно используется не только при монтаже теплого пола, но и в системах водоснабжения. Проблемы могут возникнуть из-за высокой кислородопроницаемости этого материала, которая может привести к активизации коррозионных процессов на отдельных элементах конструкции. Поэтому для теплого пола рекомендуется использовать только трубы со специальной антидиффузной защитой.

Широкий выбор труб, фитингов, коллекторов и других видов продукции для инженерных сетей предлагает бренд STOUT.

Компания Stout предлагает широкий ассортимент труб

Металлопластиковая труба STOUT разработана специально для российских условий эксплуатации

Сшитый полиэтилен vs металлопластиковая труба

Хотя ассортимент труб для теплого пола весьма разнообразен, как было показано выше, на практике мастер обычно предлагает клиенту выбор между двумя вариантами: металлопластиковыми конструкциями и трубами из сшитого полиэтилена. Стоит сразу же отметить, что по цене большой разницы между полиэтиленом и металлопластиком не наблюдается. В обоих случаях можно немного сэкономить, если найти материал по выгодной цене.

Поэтому специалисты рекомендуют ориентироваться на особенности эксплуатационных характеристик материала. При монтаже сложных диаметров сшитый полиэтилен ведет себя несколько хуже. Чем металлопластиковая труба. В помещениях с небольшой площадью или при реализации сложной схемы укладки теплого пола рекомендуется все же обратить внимание на металлопластиковые конструкции. Но во всех остальных случаях теплый пол из сшитого полиэтилена оказывается более практичным вариантом.

При монтаже теплого пола из сшитого полиэтилена следует соблюдать определенную осторожность, поскольку труба не слишком хорошо сохраняет форму в местах изгибов

Некоторые монтажники высказывают мнение, что сшитый полиэтилен надежнее, чем многослойные металлопластиковые конструкции. Отмечается также, что Pex прекрасно переносит замораживание и не лопается, даже в местах соединений с фитингами. Температура горения сшитого полиэтилена составляет 400 градусов. В таких условиях материал плавится и превращается в жидкие капли. В процессе горения он распадается на вполне безопасные вещества: воду и углекислый газ.

Сшитому полиэтилену не страшны обычные растворители. Ни алифатические растворители (бензин и его «родственники»), ни ароматические (такие, как толуол), ни хлорированные углеводороды (например, трихлорэтиллен) не причинят трубам какого-либо заметного вреда. Осторожнее следует быть при работе с труднолетучими органическими соединениями, такими как жиры, масла, воск и т. п. Контакт с ними может вызвать некоторое набухание сшитого полиэтилена. Обыкновенные антифризы, моющие присадки и антикоррозионные средства не вызывают появления трещин на трубах из сшитого полиэтилена. А вот такие сильные окислители, как азотная кислота и галогены, могут полностью разрушить материал. Не стоит допускать контакт труб с этими опасными веществами.

Особенности монтажа pex-труб

Подробно процесс укладки теплого пола представлен в следующем видео:

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

При монтаже труб из сшитого полиэтилена можно использовать компрессионные и напрессовочные фитинги. Проще всего работать с первым вариантом. Чтобы установить компрессионный фитинг, необходимо:

  1. Надеть на трубу обжимную гайку, направив резьбу в сторону соединителя.
  2. Надеть на трубу разрезное кольцо таким образом, чтобы его край отступал от среза трубы на 1 мм.
  3. Насадить трубу на штулцер фитинга до упора.
  4. Закрутить обжимную гайку с помощью гаечных ключей.

При монтаже компрессионных фитингов не нужно пытаться снять с трубы фаску. Кроме того, закручивать обжимную гайку следует очень осторожно, поскольку чрезмерное усилие может привести к повреждению трубы.

Фитинги для труб из сшитого полиэтилена очень разнообразны. Для их монтажа не требуются особые навыки или сложное оборудование

Напрессовочные фитинги позволяют выполнить неразъемное соединение труб из сшитого полиэтилена. Для реализации этого варианта понадобится специальное пресс-оборудование. Делается это так:

  1. Сначала надевается неразрезная зажимная гильза.
  2. Затем в трубу нужно до упора вставить расширитель соответствующего размера.
  3. Рукоятки расширителя следует плавно свести до упора и на несколько секунд зафиксировать в этом положении.
  4. Вставить трубу в штулцер фитинга до упора.
  5. Запрессовать гильзу на фитинг, используя ручной или гидравлический пресс.

Сшитый полиэтилен обладает молекулярной памятью, поэтому он подвержен обратной усадке. Уже спустя пару минут после того, как труба вставлена в штулцер, ее будет очень сложно трудно снять с фитинга.
