Сварка полипропиленовых труб: Сварка полипропиленовых труб своими руками: правила пайки для начинающих

Содержание

инструкция, таблица сварки, время сварки, температура сварки. Советы от компании АРМАПласт.

Эпоха металлических труб уже давно канула в Лету, а на смену им пришел полипропиленовый аналог. Он используется в системе водопровода и отопления, как в коттедже, так и в квартире. Сварка полипропиленовых труб своими руками не требует наличия множества уникальных инструментов и специальных навыков. Принцип работы достаточно прост, необходимо лишь следовать небольшим рекомендациям и советам специалистов по сварке. Полипропилен, сам по себе, легкий и достаточно прочный материал, поэтому сложностей с монтажом не возникнет.

Инструкция по сварке полипропиленовых труб

Перед тем как приступить к работе, необходимо определиться, где будет прокладываться труба. Лучше всего заранее подготовить план, чтобы избежать ситуаций, когда сварка будет осуществляться «на весу» или в замкнутом пространстве, где без предварительно сваренных заготовок не обойтись.

Полипропиленовая труба собирается на полу, а затем, несколькими подходами, монтируется в общую систему.

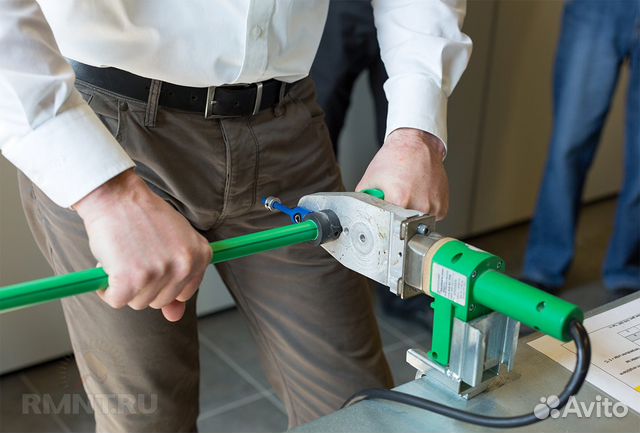

Процесс начинается с того, что разогревается паяльник для полипропиленовых труб. Обычно, на каждом устройстве есть терморегулятор, который выставляется на рекомендованный режим. При работе с полипропиленом рабочая температура 260ºС. Более низкий температурный показатель может привести к неправильной и недолговечной сварке полипропиленовой трубы. Более высокий температурный показатель – к перегреву материала и образованию наплывов.

Как только аппарат будет готов к использованию, погаснет лампочка индикатора контроля температуры. В случае если сварка осуществляется впервые, сразу после того, как устройство сообщило о своей готовности, необходимо 5 минут подождать, а затем приступать к операции.

Первым этапом является подготовка трубы. Если необходимо, ее нужно отрезать в требуемый размер.

Для того чтобы осуществить сварку, нужно нагреть рабочие поверхности всех полипропиленовых деталей. В муфте это будет часть внутренней стенки, а вот у трубы – внешняя сторона.

Для этого потребуется насадить их так, чтобы насадка (сменный нагреватель) паяльника вошла до самого конца. Сварка осуществляется в течение нескольких секунд, все зависит от диаметра трубы.

Затем, составляющие системы нужно соединить в необходимом направлении. Подобный вид сварки позволяет в течение 2-3 секунд отцентрировать полипропиленовые трубы, для этого специальных инструментов не понадобится, нужен лишь собственный «глазомер».

Если сварка была проведена правильно, при нужной температуре, то нагретая труба будет двигаться в месте стыка, и «встанет на место». Слишком высокий температурный показатель или продолжительное удержание труб на паяльнике может привести к растеканию материала и деформации его формы, а это грозит затеканию материала внутрь трубы и сужению проходного сечения. Не забывайте очистить нагревательный аппарат, в противном случае остатки материала будут выгорать внутри насадки, выделяя дым.

Если все действия были выполнены верно, то при стыковке, полипропиленовый элемент слегка растечется, образовав выпуклый шов на внешней стороне. В случае если труба не надевается и будто загибается, потребуется снять специальную фаску с кромки.

Если придерживаться стандартов немцев, то зачистка для полипропиленовых труб может иметь наклон 15º, и углубление на 2-3 мм. По российским стандартам разрешен угол в 45º и углубление на 33% от общей толщины. В принципе можно использовать любую фаску, которая находится в заданных пределах. Важно условие: она всегда должна быть равномерной.

Финальным этапом сварки является остывание, продолжительность которого также зависит от диаметра трубы.

Небольшие советы по сварке полипропиленовых труб:

  1. Основное требование: все элемены нужно предварительно обезжирить. Процедуру можно осуществить и без этого, но качество спайки гарантировать уже нельзя. Труба и гильза смазываются спиртом, это поспособствует удалению пыли, сора, которые мешают процессу сварки.
  2. Необходимо отметить на полипропиленовой трубе глубину сварки, то есть границу, до которой следует насаживать насадку. Нужно понимать, что полипропиленовый фитинг имеет разный калибр, а значит и глубина введения будет различная. Поэтому перед сваркой труб нужно будет отмерить глубину, используя штангенциркуль или обычную линейку. Благодаря этому риск полностью запаять полипропиленовый элемент будет минимальным. Все необходимые параметры сварки для разных диаметров вы можете посмотреть в таблице.
  3. Перед тем как приступить к сварке полипропиленовых элементов, лучше всего потренироваться. Берется труба того же диаметра, что и основная система и запасной полипропиленовый фитинг. Сварка осуществляется по вышеописанной инструкции, так вы сможете определить оптимальную глубину введения и полностью вникнете в процесс.
  4. Смонтированный полипропиленовый трубопровод может быть заполнен теплоносителем (водой) только после того, как сварка полностью остынет. По истечению часа труба может быть подключена к системе.

Таблица параметров сварки полипропиленовых труб

Следует понимать, что полипропиленовая труба может быть сварена неправильно, это связано с неправильной разметкой глубины сварки, либо временем нагрева. В любой случае предварительная тренировочная сварка не помешает, особенно в случае первого монтажа «на весу».

Если после прочтения данной инструкции у Вас остались вопросы, вы всегда можете адресовать их нашим специалистам. Просто позвоните по бесплатному федеральному номеру АРМАПласт: 8-800-500-28-80

110 фото предварительной подготовки и сварки

В современном производстве при изготовлении водопроводных труб чаще всего используется пластик. На замену металлу пришел практичный полипропилен.

Такие конструкции имеют ряд преимуществ:

  • Длительное использование. Некоторые поставщики гарантируют эксплуатацию сроком до 50 лет.
  • Устойчивость к коррозии.
  • Небольшой вес.
  • Легкость монтажа.

Каждый может справиться со сваркой полипропиленовых труб своими руками. Для этого необходимо приобрести соответствующее оборудование и ознакомиться с технологией установки.


Краткое содержимое статьи:

Виды труб из полипропилена

На рынке строительных материалов встречаются пластиковые трубы 4 цветов. Белые, зеленые и серые не отличаются по своим свойствам. Их обычно используют в помещениях.

Изделия черного цвета обладают особой устойчивостью к солнечным лучам, что позволяет использовать их для организации системы полива.

Специалисты выделяют несколько типов труб:

  • Используемые в холодной воде. Такое оборудование выдерживает температуру до +45°С. Для маркировки применяется полоса, имеющая голубой цвет.
  • Устойчивые к высоким температурам. Трубы, по которым течет горячая вода, должны выдерживать до +85°С. При покупке на изделии стоит искать красную полоску.
  • Универсальные. Такой товар помечен сразу двумя полосками – голубого и красного цветов.

Полипропиленовые трубы имеют свою маркировку:

PN10. Данная отметка говорит о том, что водопровод предназначен только для холодной воды. При этом толщина изделия является небольшой.

PN16. Такие трубы выдерживают более высокую температуру, но также не предназначены для горячего водоснабжения.

PN20. Эта маркировка ставится на конструкции с толстыми стенками. Данный тип используется как для холодной, так и очень горячей воды.

PN25 имеют самую большую толщину стенок и дополнительную защиту в виде фольги или стекловаты. Такие трубы предназначены для отопительной системы.


Способы монтажа

Современные технологии позволяют прокладывать водопровод как открытого типа, когда конструкции прилегают к стене, так и закрытого, при этом изделия прячутся в специальных углублениях.

В любом случае понадобятся держатели, которые по форме напоминают клипсы. Они могут быть одинарными или двойными и устанавливаются на расстоянии в среднем по полметра друг от друга.

Предварительная подготовка

Нужно уделить особое внимание подготовке аппарата, чтобы в ходе работы верно выполнить все пункты инструкции сварки полипропиленовых труб:

Перед началом сварки на рабочую платформу устанавливаются необходимые насадки. Обычно это гильза и дорн. Далее следует выставить нужную температуру на регуляторе.

Опытные рабочие рекомендуют +260°.

Следующим этапом является подключение к сети и ожидание нагрева.

Особое внимание нужно уделить правильному срезу трубы. Качество сварки зависит от отсутствия недостатков разреза. Этого можно добиться с помощью специальных ножниц.

После проведения разреза поверхности следует тщательно обезжирить и высушить.

Технология сварки полипропиленовых труб

Полипропилен, в качестве материала для производства водопроводных труб, является достаточно жестким по своим характеристикам. При монтаже понадобятся тройники, переходники, уголки и прочие фитинги. Данные детали припаиваются к основной конструкции путем нагревания до очень высокой температуры.


Существуют специальные фитинги, состоящие из двух частей. Одна соединяется с металлическими конструкциями, а вторая часть сделана из полипропилена.

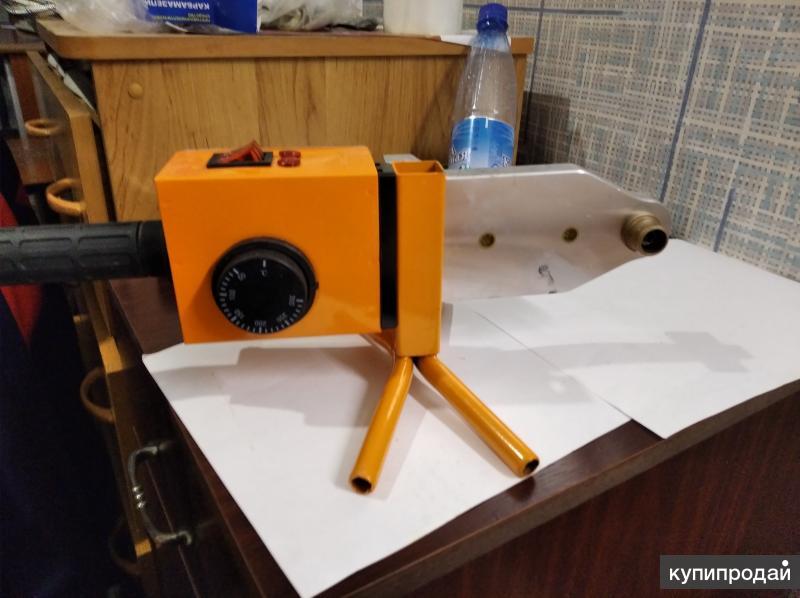

Аппарат для сварки полипропиленовых труб часто называют паяльником. По своей форме он является небольшой платформой с электрической спиралью внутри и насадками снаружи. Спираль нагревает рабочую поверхность.

Сварка пластиковых конструкций состоит их нескольких этапов:

Нагрев поверхностей до +260°. При такой высокой температуре происходит расплавление металла. Сварочная платформа при этом соединена с двумя металлическими насадками, которые имеют покрытие из тефлона.

Первая насадка называется дорн. Он имеет небольшой диаметр и служит для расплавления внутренней части детали. Вторая носит название гильза. Ее предназначение – нагревать наружную часть.

Через несколько секунд, когда соединяемые детали дойдут до нужного состояния, их следует плотно прижать друг к другу. При этом произойдет сварка конструкции.

Полезные замечания

Установка полипропиленовых водопроводных конструкций не требует особо сложных навыков и осуществляется в короткие сроки. При использовании качественного аппарата для сварки полипропиленовых труб можно быть уверенным, что процесс монтажа пройдет без неприятностей.

Однако, стоит обратить внимание на некоторые моменты:

Нужно внимательно измерять участки трубы перед резкой, так как при неправильной длине детали могут не сойтись друг с другом.


Сварка в труднодоступных местах, таких как углы, может привлечь дополнительные трудности. С ними можно справиться при использовании сразу двух комплектов насадок.

При выборе сварочного аппарата не стоит экономить денежные средства, так как использование дешевых насадок может привести к некачественной сварке конструкций. Лучше приобрести небольшой агрегат, который поможет существенно сэкономить силы и время при ремонте.

Фото сварки полипропиленовых труб

Также рекомендуем посетить:

  • Костюм сварщика
  • Типы сварочных аппаратов
  • Как залудить паяльник
  • Сварочный стол
  • Сварочный аппарат своими руками
  • Сварочный полуавтомат
  • Сварочные провода
  • Сварочные электроды
  • Плазмотрон
  • Как паять
  • Сварочный аппарат для дома
  • Споттер
  • Как запаять радиатор
  • Сварочная проволока
  • Сварочный трансформатор
  • Сварочная горелка
  • Газовая сварка
  • Сварочный аппарат
  • Плазменный сварочный аппарат
  • Сварочные работы
  • Точечная сварка
  • Дуговая сварка
  • Как варить алюминий
  • Сварочная маска
  • Электрододержатель
  • Какой сварочный аппарат выбрать
  • Холодная сварка
  • Сварочный инвертор
  • Как сварить металл
  • Сварочное оборудование

Сварка полипропиленовых труб своими руками — Отопление — Статьи

11. 11.13 Источник: http://kanalizaciyadoma.ru/

Сварка полипропиленовых труб своими руками выполнима, правда, много кто об этом даже не догадывается. Выполняется сварка при помощи нагретого инструмента в раструб и применяется для того чтобы соединить трубы и детали.
На практике сварка очень часто применяется для того, чтобы провести монтаж труб отопления, водоснабжения и канализации для дома и дачи, с применением фитингов и труб, выполненных из полипропилена.

Сварка труб из полипропилена

Нагревание свариваемых поверхностей происходит при помощи нагретого металлического инструмента – сварочными насадками, покрытыми тефлоновым слоем.
Свариваются внутренняя поверхность фитинга и наружная поверхность трубы, что и определяет составные части инструмента:
дрон или та половина, на которую нужно одеть фитинг;
гильза или же половина, в которую помещается конец трубы.

Совет! Необходимо совместить полипропиленовый фитинг с дроном до упора, при этом полипропиленовую трубу нужно совместить с гильзой так же до упора. Сделать это нужно очень быстро, настолько, насколько возможно.

Сварка и пайка пластиковых труб

В том случае, если производится сварка пластиковых труб своими руками, нужно помнить о том, что у полипропиленовой трубы, которая предназначена для муфтовой сварки, наружный диаметр немного превышает номинальный, при этом полипропиленовый фитинг имеет внутренний диаметр немного меньше, чем номинальный.
При этом у сварочных насадок конические поверхности и диаметр в их средней части равен номинальному, поэтому, не произведя нагрев совместить трубу и фитинг не получится не только друг с другом, но и со сварочными насадками.
По мере того как происходит совмещение горячей сварочной насадки вместе с трубой, происходит оплавление наружного слоя трубы и выдавливание валика, при этом происходит достаточный прогрев внутренних слоев трубы для того, чтобы сжаться и не препятствовать входу трубы в сварочную насадку. Мало отличаются процессы, происходящие при совмещении дрона и фитинга.

Для того чтобы все получилось нужно специальное оборудование для сварки полипропиленовых труб, без которого вышеописанного не произойдет.

Дальнейшее продвижение сварочной насадки происходит до упора фитинга в округлое основание сварочной насадки. При этом происходит оплавление наружного среза фитинга и также выдавливание валика (гранта), правда, он имеет незначительную высоту.
При этом верхушка сварочной насадки до упора фитинга, расположенного внутри, не доходит, но происходит наползание гранта на внутренний упор фитинга.
При дальнейшем продвижении трубы внутрь насадки ее торец в конечном итоге упирается в то же округлое основание. При этом происходит оплавление и скручивание наружного ребра торца, также выдавливается грант, имеющий небольшую высоту.
В тот момент, когда упирается труба и фитинг можно почувствовать рукой, причем это ощущается не только при выполнении ручной сварки, но и при сварке на сварочном аппарате.

Важно помнить о том, что после того как будет найден упор, больше давить не нужно.

Сварка труб ПВХ

Если сварка пвх труб ручная, то держите фитинг и трубу, чтобы произошел нагрев. Если же используется механический аппарат для сварки труб, то просто зафиксируйте трубу фиксатором, который есть у всех приличных сварочных аппаратов.
Как долго держать трубы, зависит от их диаметра.

После того как произведен нагрев, нужно одновременно снять фитинг и вынуть трубу. Сделать это нужно настолько быстро, насколько это будет возможно. После этого труба совмещается с фитингом до упора.
При этом происходит упругое сжимание трубы и упругое растягивание фитинга. В результате поверхности начинают давить друг на друга, воздух вытесняется и обеспечивается перемешивание расплавленных материалов.

Само собой разумеется, что остывание поверхностей происходит очень быстро, при этом оно зависит от того, на какую глубину произошел прогрев.

Монтаж труб

В том случае, если монтаж полипропиленовых труб своими руками выполнен правильно, то получится цельная полипропиленовая деталь.
Естественно, что после соединения детали все еще будут пластичными. Для того чтобы не произошла деформация соединений, детали желательно зафиксировать на некоторое время, которое называется фазой «фиксации».

Стыковая сварка пластиковых труб из полипропилена и полиэтилена

Если проводилась стыковая сварка полиэтиленовых труб вручную, то это время используют для того, чтобы устранить возможные перекосы.
После того как пройдет фаза «фиксации», слои перестают быть пластичными. Правда, окончательную прочность соединение приобретет только тогда, когда трубы остынут до 40 градусов. Время, за которое это произойдет, также зависит от диаметра.

Защищаемся от ошибок

В том случае, если совмещая трубу и фитинг не ввести ее до самого упора, то останется промежуток между упором фитинга, расположенном внутри и торцом трубы. На установленном трубопроводе у такого соединения отмечается меньшая толщина стенки и большой внутренний диаметр. Срок эксплуатации такого участка снижается относительно всего трубопровода канализации автономной.
Чаще всего случается еще и так, что труба во время нагрева не была введена до упора в сварочную насадку. Тогда снаружи все выглядит нормально, правда, в фитинге образуется слабое место.
Еще одна часто встречающаяся ошибка – это чрезмерное усилие при совмещении и/или нагреве трубы. В таком случае происходит выдавливание большого гранта. В установленном трубопроводе это будет препятствовать потоку газа или жидкости.

Полипропиленовые трубы и фитинги, а также оборудование для монтажа и сварки Вы можете приобрести в магазинах «ИНСТАЛ».

Разделы / Отопление

как правильно сварить полипропиленовые трубы

Хотите отремонтировать или заменить коммуникации из полимерных труб? Согласитесь, неплохо сэкономить на вызове мастера, собрав новый трубопровод самостоятельно. Но вы не знаете, как можно соединить между собой отдельные элементы системы и что для этого нужно.

В нашей статье подробно описана технология сварки полипропиленовых труб – соединить их своими руками сможет любой начинающий сантехник. Мы расскажем, на что обратить внимание, как состыковать пластиковые элементы паяльником. Позвольте мне показать вам, в каких случаях используются другие методы.

В помощь начинающему мастеру мы подобрали подробные видеоролики, демонстрирующие пошаговый процесс сварки полипропилена, и фотоиллюстрации.

Содержание статьи:

  • Трубы и монтажные принадлежности
  • Способы соединения полимерных труб
  • Соединительный инструмент
  • Основные этапы технологии пайки
    • Этап №1 — расчет материала и комплектующих Этап №
    • 1 — пайка элементов трубопровода
  • Краткая фотоинструкция по сварке ПП труб
  • Типичные ошибки монтажа
  • Сборка элементов без пайки
    • Вариант №1 — установка компрессионного фитинга
    • Вариант №2 — склейка элементов
  • 2 Выводы и полезное видео по
    • в теме

Трубы и монтажные принадлежности

Одно из неоспоримых достоинств полимерных труб — простота монтажа.

Установка элементов может производиться практически везде: открыто на стенах или скрыто под полом.

Если сварка водопроводных труб из полипропилена выполнена правильно, то собранная система исправно прослужит несколько десятков лет без ремонта

Полимерные трубы выпускаются диаметром от 20 до 110 мм. В бытовых целях чаще всего используются изделия размером 20/25/32/40 мм. Область применения определяет показатель номинального давления материала.

В маркировке обозначается буквами «PN» :

  • PN 10 — выбрать для обустройства холодного водоснабжения.
  • PN 16 — применяется для холодной воды, но с более высоким напором, а также при обустройстве системы «теплый пол».
  • ПН 20 — изделия, единственным ограничителем которых является температурный режим транспортируемых по ним жидкостей. Она не должна превышать 75 °С.
  • ПН 25 — универсальные изделия, применяемые для обустройства как «холодных», так и «горячих» систем, температура которых достигает 90°С.

В продаже можно найти полимерные изделия, оснащенные дополнительным армированием.

Армированные изделия применяются для прокладки на протяженных участках в условиях, когда необходимо уменьшить линейное расширение, возникающее при колебаниях температуры

Основной особенностью полимерных труб является невозможность их изгиба.

Поэтому все изменения траектории проложенной магистрали осуществляются только с прямых участков, соединенных между собой вспомогательной арматурой:

  • крестовина — для возможности разветвления основного потока;
  • тройники — умножители потока;
  • Муфты — для соединения труб на прямом участке;
  • отводы — для изменения направления трубопровода.

Арматура может быть оснащена закладной металлической резьбой, что позволяет соединить полимерный трубопровод с металлическими элементами.

Чтобы швы были максимально прочными и герметичными, важно обеспечить точное соответствие диаметров соединяемых элементов

При выборе вспомогательных элементов следует брать за основу два параметра: внутреннее сечение изделий и толщину их стенок. Эти параметры должны соответствовать техническим характеристикам используемых полипропиленовых труб.

Способы соединения полимерных труб

При соединении труб из полимерных материалов в зависимости от условий монтажа применяют один из двух способов:

  1. Пайка — предполагает нагрев и соединение оплавленных концов элементов.
  2. Без пайки — предполагает соединение труб с помощью компрессионных фитингов или с применением так называемой «холодной» сварки.

Второй способ установки удобен тем, что для его осуществления нет необходимости использовать специальное оборудование. Всю работу можно выполнить с помощью простого инструмента – обжимного ключа.

Фотогалерея

Фото

Устройство для соединения ПП труб

Насадки и оправки на сварочный аппарат

Работа сварочного аппарата для полимерных труб

Соединение подготовленных пластиковых труб

Полипропиленовая труба с толщиной стенки более 4 мм и диаметром более 50 мм соединяется методом стыковой сварки:

Галерея изображений

Фото

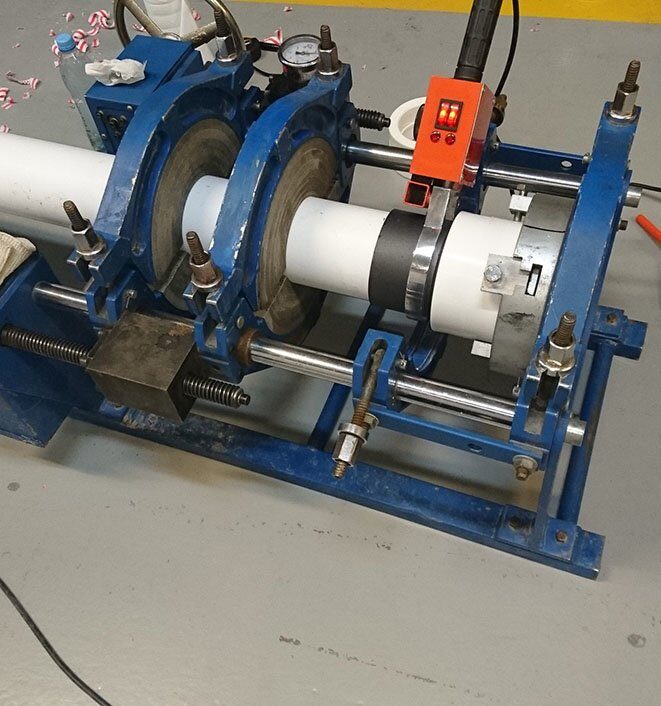

Устройство для стыковой сварки ПП трубы

Комплект нагревательных дисков для сварки

Раскряжка полимерной трубы перед стыковой сваркой

Нагрев трубы на сварочном аппарате

Инструменты для соединения

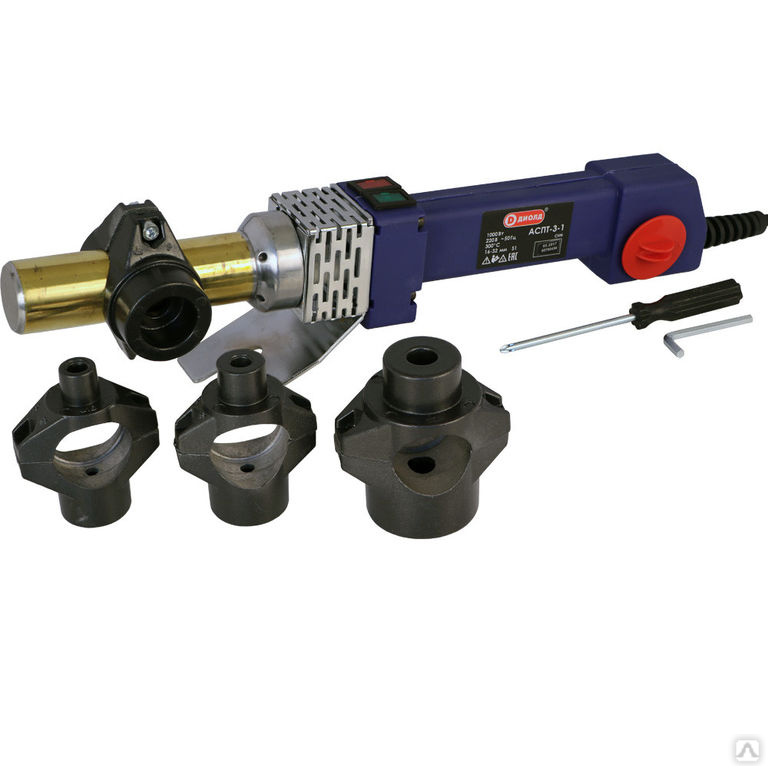

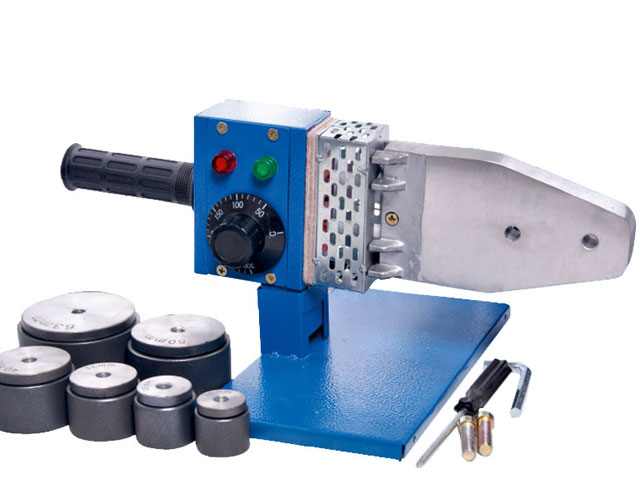

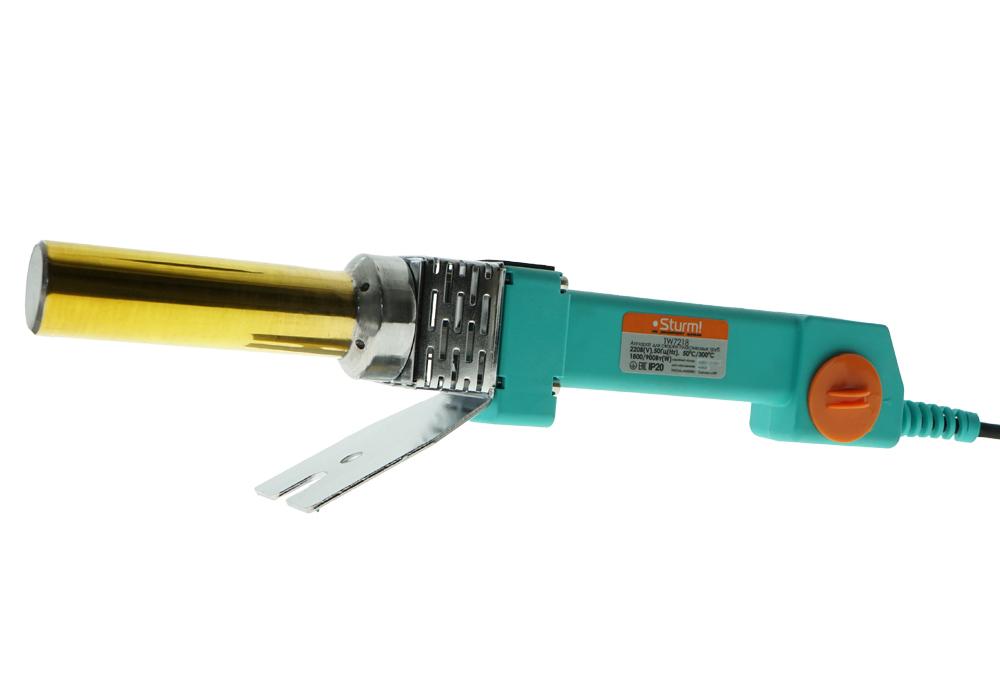

Основным инструментом для соединения пластиковых труб является утюг для сварки. Это своеобразный паяльник, работающий от сети 220В. Принцип работы устройства достаточно прост. Роль нагревательного элемента утюга выполняет сварочный нагреватель, помещенный в металлический кожух.

Разогревает до заданной температуры печку, которая нагревает форсунки. Терморегулятор отвечает за поддержание оптимальной температуры форсунок. Пайке и типичным ошибкам при соединении полипропиленовых труб посвящена статья, с которой советуем ознакомиться.

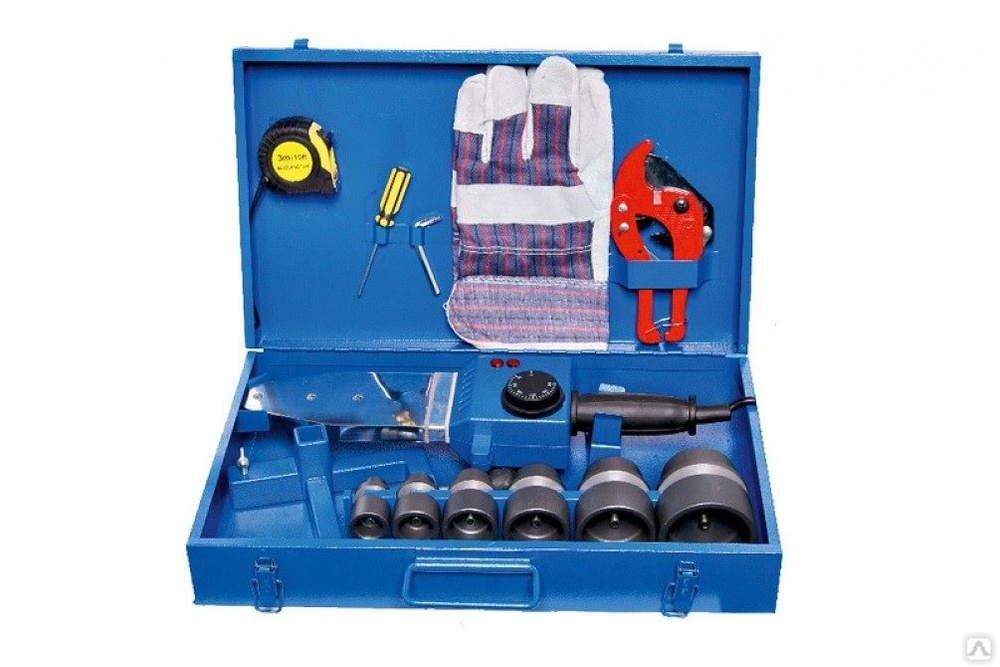

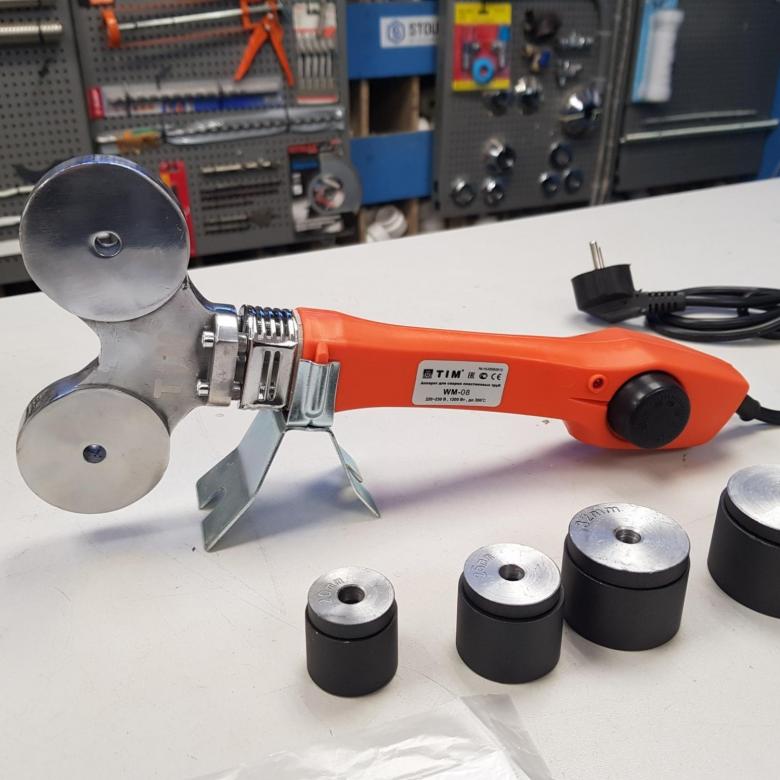

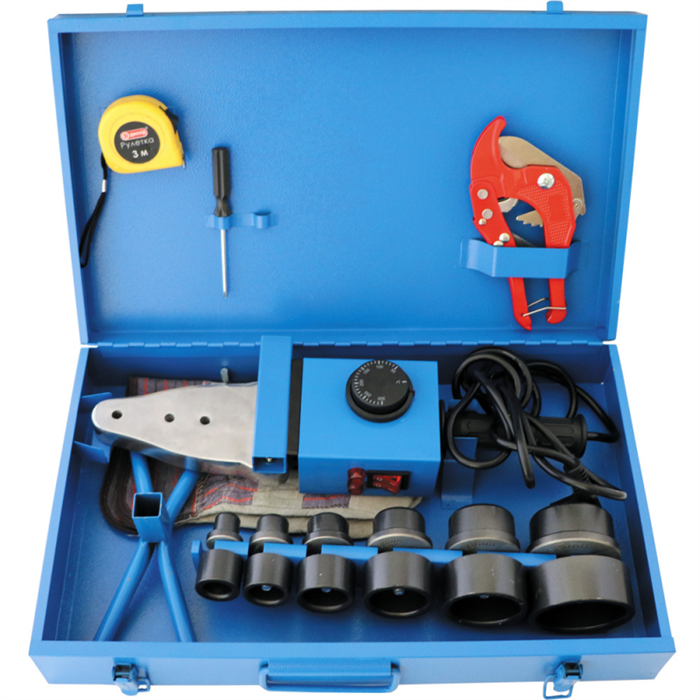

Утюг представляет собой компактный и легкий сварочный аппарат, оборудованный посадочными местами для размещения муфты для труб и оправок для фитингов

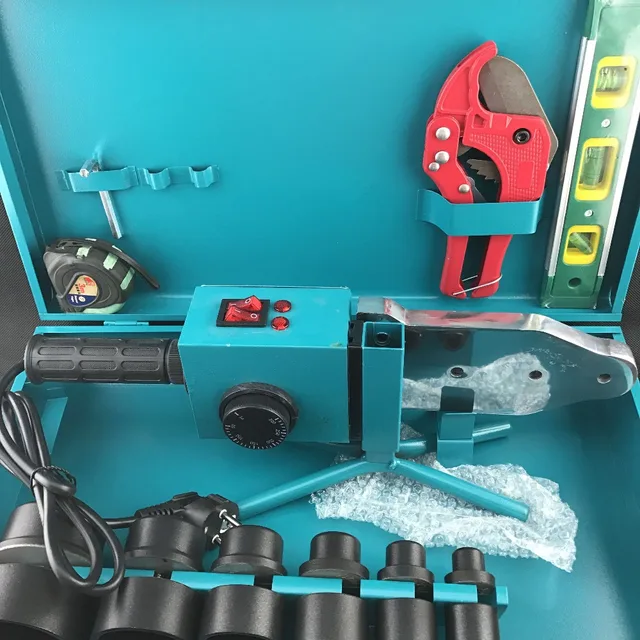

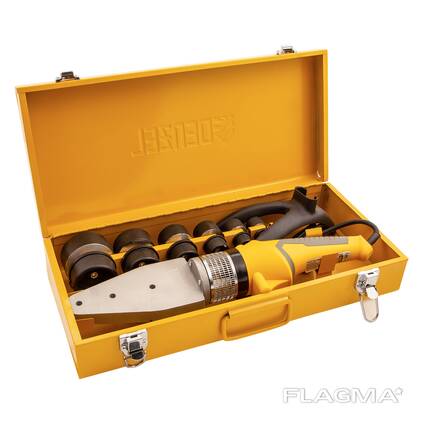

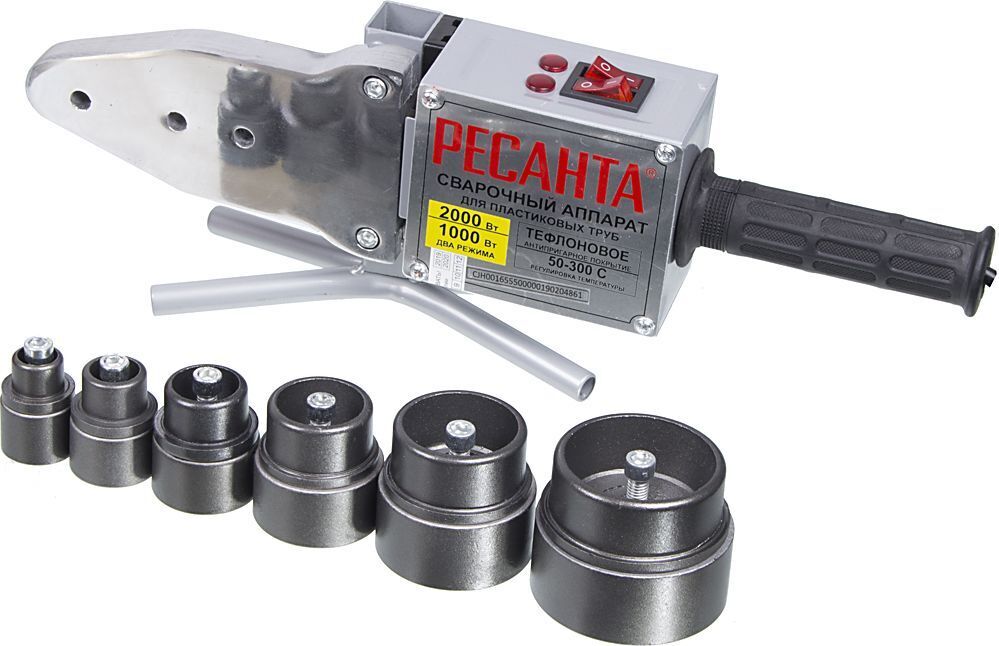

В комплекте с утюгом идут нагревательные насадки стандартных размеров. Нагреваясь до определенной температуры, они размягчают пропилен до вязкости, которая обеспечит герметичное соединение элементов.

Насадки подбираются в зависимости от диаметра применяемых труб:

  • 20-й размер — для труб диаметром полдюйма;
  • 25-й — для изделий диаметром 0,75 дюйма;
  • 40-й — для элементов сечением 1,25 дюйма.

Так как стоимость такого сварочного аппарата довольно высока, а использовать его уже не так часто нужно, приобретать оборудование нет смысла. Инструмент лучше арендовать на день или два.

Для качественной резки и подготовки свариваемых участков лучше всего использовать специально предназначенный для этого инструмент — . С ее помощью можно получить ровный, ровный и красивый срез.

Роль режущего элемента трубореза выполняет лезвие из нержавеющей стали; для удобства использования инструмент снабжен обрезиненной рукояткой

За неимением трубореза работу можно производить болгаркой или ножовкой по металлу. Единственное — на месте среза после таких инструментов остается бахрома. Но удалить его не составит труда, зачистив полоску наждачной бумаги.

Кроме основных инструментов для работы вам также понадобятся:

  • квадрат;
  • лента строительная;
  • простой карандаш или маркер.

При планировании соединения труб методом холодной сварки необходимо заранее приобрести термоактивный клей на основе полиэфирной или эпоксидной смолы или ее термопластичный аналог на основе каучука.

Основные этапы технологии пайки

Ключевыми условиями успешного монтажа сантехники или полимеров являются тщательный расчет необходимого материала и качественно выполненная сварка элементов.

Этап №1 — расчет материала и комплектующих

Чтобы облегчить себе работу, тем самым свести к минимуму ошибки при монтаже, первым делом необходимо нарисовать схему будущей системы, указав на ней количество витков и ответвлений. При расчете количества труб к каждой длине отрезка следует прибавить 25-40 мм, затраченных на «проходку».

Цена полимерных изделий и фасонных элементов, необходимых для их монтажа, невысока, а потому на случай брака спаянных пар, которые часто возникают в начале эксплуатации, имеет смысл делать небольшой запас

Если вам еще не приходилось сваривать полипропиленовые трубы, опытные специалисты рекомендуют даже приобрести несколько отрезков труб для предварительной подготовки. Такие затраты обойдутся недорого и позволят избежать грубых ошибок при установке системы.

Особенностью является увеличение коэффициента линейного расширения под действием высоких температур.

В результате: при нагреве или повышении давления внутри системы трубы удлиняются и со временем начинают провисать. Для предотвращения этого явления при прокладке участков длиной более 4-5 метров также необходимо будет использовать компенсаторы.

Компенсаторы представляют собой П-образные соединительные элементы в виде завернутых петель, обеспечивающие надежность системы при ее эксплуатации

Компенсаторы устанавливают как на горизонтальные, так и на вертикальные участки, устанавливая их между двумя неподвижными опорами. При необходимости можно приобрести компенсаторы специальной модификации, позволяющие исключить линейное расширение на угловых изгибах трубопровода.

Узнаем, как правильно сварить полипропиленовые трубы, чтобы не было протечек в местах стыков.

Этап №2 — пайка элементов трубопровода

Вкратце суть технологии сварки заключается в том, что под воздействием высокой температуры концы состыкованных элементов нагреваются и плотным прижатием друг к другу соединяются.

Для создания прочного соединения при выполнении пайки сама труба нагревается снаружи, а вспомогательные элементы, участвующие в ее соединении, нагреваются изнутри. На рисунке порядок действий: 1 — сделать разметку; 2 — разминка нужное количество секунд; 3 – соединяем 2 отрезка между собой; 4 — выдерживаем рекомендуемое количество секунд до охлаждения

Перед началом работ нарезанные на заданную длину отрезки труб устраняют неровности и заусенцы. Если в трубе предусмотрен слой внутренней или внешней фольги, его необходимо предварительно очистить торцовочным резаком, снабженным хорошо заточенными и отрегулированными ножами.

При выполнении зачистки с помощью поперечной фрезы труба должна быть заглублена в инструмент до упора.

Работы по сварке пластиковых труб своими руками выполняются в следующей последовательности:

  1. Подключить к электросети с целью прогрева оборудования до оптимальной температуры 260-270°С.
  2. Соединяемые отрезки труб одновременно надеваются на патрубки, обеспечивая максимально ровный вход. Эту работу нужно делать быстро и уверенно.
  3. Выдержав указанное в инструкции время до расплавления фитингов и концов труб, снимают элементы с патрубков нагрева.
  4. Соедините расплавленные концы вместе, слегка сжимая друг друга в течение 15-20 секунд.
  5. Склеиваемые детали оставляют в статичном положении, чтобы шов полностью остыл и соединение стало монолитным.

Продолжительность нагрева можно определить из инструкций, прилагаемых к оборудованию, или с помощью приведенной ниже таблицы.

Продолжительность нагрева для достижения полной полимеризации состыкованных элементов зависит от диаметра изделий и толщины их стенок

Нельзя пренебрегать требованиями к времени нагрева, указанными в таблице. Недостаточный прогрев не способен обеспечить надежное соединение. Чрезмерный перегрев приведет к тому, что полипропилен «потечет», а детали деформируются.

В результате: на внутренней поверхности сварных швов образуются выступы, что позволит значительно уменьшить диаметр трубопровода.

Для того чтобы иметь возможность контролировать глубину входа сегментов в нагревательный элемент, уменьшая тем самым вероятность брака, на их концах желательно предварительно сделать надрезы. Условные обозначения: 1 — обогрев двух отрезков полипропиленового трубопровода; 2 — своевременное снятие патрубков с паяльника; 3 — соединение двух элементов друг с другом; 4 — на трубе отмечена глубина шва для правильного соединения

После завершения полимеризации и затвердевания, которое занимает около 20 секунд, соединение готово. По той же технологии все последующие узлы припаиваются до упора, при этом система отопления или не будет полностью собрана.

В статье приведены температурные параметры, с которыми самостоятельным домашним мастерам обязательно следует ознакомиться перед началом работы.

Краткая фотоинструкция по сварке ПП труб

Следующая подборка пошаговых фото поможет наглядно представить последовательность работ по сборке полипропиленового трубопровода и соединению его частей:

Фотогалерея

Фото

Режем полипропиленовые трубы по проектным размерам. Учитываем глубину «входа» трубы в фитинг

Подбираем оправку и насадку соответствующего диаметра, устанавливаем их для нагрева на утюг и включаем прибор. Перед первой сваркой его необходимо прогреть не менее 5 минут

Примеряем соединяемые детали. Отметьте край фитинга на трубе, указав глубину погружения привариваемой детали

Протирание стыков неармированных труб любым спиртосодержащим средством для удаления жира, мешающего полимеризации Это. Затем шейвером освобождаем отмеченный участок трубы от внешнего слоя ПП

Помимо внешнего слоя ПП, с присоединяемого участка трубы 9 удаляем алюминиевую фольгу, находящуюся под внешним полимерным слоем.0003

Нагреваем соединяемые детали на оправке и насадке, закрепленной на утюге. Время прогрева зависит от толщины стенки трубы.

Снимаем с утюга нагретые на приборе детали и производим быстрые соединения уверенным движением, не поворачивая их вокруг собственной оси

Шаг 1: Нарезка труб по проектным размерам

Шаг 2: Подготовка сварочного аппарата к работе

Шаг 3: Маркировка соединительных участков

Шаг 4: Обезжиривание склеиваемых поверхностей

Этап 5: Подготовка к соединению армированной трубы

Этап 6: Удаление армирующей фольги трубы

Этап 7: Установка свариваемых деталей на чугун

Этап 8: Соединение сварных деталей

Типичные ошибки монтажа

основные ошибки, которые допускают новички при работе с полимерными изделиями:

  1. Нагрев деталей . В момент нагрева детали должны располагаться в максимально ровном положении. Малейшее смещение может негативно сказаться на эксплуатационных параметрах всей водопроводной системы.
  2. Стыковать полимеризованные концы . При нажатии на расплавленные концы элементов нельзя вращать детали вокруг своей оси. Это может привести к тому, что шов будет недостаточно прочным.
  3. Выравнивание . При стыковке элементов допускается лишь незначительная корректировка их соосности, продолжительность процедуры которой не более 1-2 секунд.

Еще один важный момент: при пайке штуцеров с фитингами необходимо учитывать расположение клапанов, обеспечив им свободный полный ход.

Нагретый полипропилен так быстро остывает, что уже через час с момента завершения монтажа можно смело подавать воду в систему

Если после соединения элементов в виде какого-либо шва возникают сомнения, то стык лучше разрезать и переделать это.

Дефекты лучше устранять на этапе монтажа конструкции, так как заменить негерметичный стык в работающей системе гораздо проблематичнее.

Сборка элементов без пайки

Использование компрессионных фитингов и современных клеев позволяет производить монтаж полипропиленовых труб качественно, быстро и с минимальными материальными затратами.

Вариант №1 — установка компрессионного фитинга

Для реализации данного способа соединения потребуется приобрести компрессионные фитинги и использовать обжимной ключ.

Компрессионные фитинги снабжены уплотнительными прижимными кольцами, выполняющими роль демпферов при ударных импульсных нагрузках (в отличие от простых накидных гаек)

Монтаж компрессионного фитинга включает три основных этапа:

  1. На отрезанный под прямым углом конец трубы надевается синяя гайка и зачищается от заусенцев. При размещении белого обжимного кольца необходимо придать ему положение, в котором утолщенная часть направлена ​​в сторону хвоста трубы.
  2. Труба вставляется в фитинг до упора, максимально вдавливая зажимное кольцо.
  3. Затяните синюю гайку, «наживляя» ее сначала рукой, а затем усилителем с помощью ключа.

Сборка компрессионных фитингов не требует специальных знаний и навыков. Изделия поставляются готовыми к установке на продажу. Их монтаж можно производить при любых температурных режимах.

Вариант №2 — склеивание элементов

Клеевой метод используется для сборки водопровода, по которому планируется транспортировать только холодную воду. Для применения метода «холодной» сварки потребуется использовать «агрессивный» клеевой состав типа ЛН-9.15.

Клей способен растворять поверхности соединяемых деталей на одну треть, создавая тем самым условия для холодной диффузионной сварки

В целях защиты кожи рук от случайного попадания состава и «разъедания» его активные компоненты, процедуры склеивания лучше проводить в защитных перчатках.

Последовательность действий при склеивании изделий:

  1. Проверить соответствие углов среза соединяемых участков и отметить карандашом места склейки.
  2. Концы соединяемых труб очищаются и обезжириваются.
  3. На торцы труб и в зону раструбов арматуры ровным слоем наносится клеевой слой.
  4. Отрезки труб вставляют в отверстия штуцера, ориентируясь на отметки, сделанные карандашом. Конструкцию выдерживают в фиксированном положении три минуты, после чего излишки состава удаляют салфеткой.
  5. Комбинированные элементы раскладывают на ровной поверхности и оставляют на 5-6 часов до полного высыхания.

Пропустить воду для проверки качества склеивания можно только через сутки после завершения монтажа.

При реализации важно соблюдать два основных условия: температурный и влажностный режимы. Все работы необходимо производить при температуре воздуха +5, +35°С. При склеивании в жаркую погоду работы следует выполнять как можно быстрее, чтобы клей не успел высохнуть до завершения монтажа.

Выводы и полезное видео по теме

О тонкостях процессов пайки и склейки труб вы можете узнать из следующих видео:

Видео №1. Как паять трубы:

Видео №2. Сборка водопровода без пайки:

Работа на самовыравнивающихся полипропиленовых трубах даже у начинающего мастера не должна вызвать особых затруднений. Нужно только четко и добросовестно соблюдать все технологические нормы. И тогда собранный своими руками трубопровод порадует вас безотказной работой.

Комментарии пишите в блоке ниже. Задавайте вопросы по спорным вопросам, делитесь информацией, которая может быть полезна посетителям сайта. Оставляйте посты со своим мнением, размещайте фотографии по теме статьи.

Неисправности пластиковых сварных труб

Сварка пластмасс — это технология, которую многие люди, кажется, неправильно понимают. Стороннему наблюдателю это кажется довольно простым; вы нагреваете пластиковую поверхность до тех пор, пока она не размягчится, прижимаете ее к другой пластиковой поверхности и ждете, пока соединение остынет. Работа выполнена?

Неисправный сварной шов между трубой и коленчатым фитингом в высотном офисном здании.

Не совсем. Существует множество различных методов сварки пластмасс, и каждый из них имеет свои тонкости, особенности и детали, которые необходимо учитывать и понимать, если сварка должна быть выполнена успешно.

Сварка пластмасс используется во многих отраслях промышленности и для многочисленных применений, но одна из наиболее важных — это пластиковые (полимерные) трубопроводы. С точки зрения Хокинса, это также, вероятно, наиболее распространенное применение сварки пластмасс, с которым мы сталкиваемся, когда расследуем и сообщаем о причинах отказов.

Для судебно-медицинского эксперта ключом к обнаружению причины отказа пластикового сварного соединения является правильное понимание того, как этот сварной шов должен был быть выполнен успешно. Это знание дает нам хорошее представление о том, на что следует обращать внимание, чтобы затем объяснить, почему сварка не работает так, как ожидалось. Первая часть этой статьи будет кратким введением в общие методы сварки пластмасс (труб) и ключи к их правильному использованию. Во второй части статьи будут описаны некоторые типичные типы отказов и представлены некоторые примеры, которые Хокинс видел в ходе наших исследований.

УСПЕШНАЯ СВАРКА ПЛАСТИКОВЫХ ТРУБ

В принципе упрощенное представление о том, как делаются сварные швы пластмасс, описанное в первом абзаце этой статьи, верно. Это процесс, который включает в себя размягчение и соединение поверхностей материалов или деталей (труб) для создания соединения. Существует множество доступных методов, позволяющих добиться размягчения пластиковых поверхностей двумя способами:

  • Применение или выделение тепла
  • «Растворение» полимера на склеиваемой поверхности химическим растворителем

Сварка пластмасс используется только с термопластичными полимерами (не термореактивными). Это означает, что свариваемые материалы размягчаются при высоких температурах и затвердевают при низких (т. е. нормальных) температурах. Хороший сварной шов должен создавать «идеальную» смесь полимерных «цепочечных» молекул в смешанной области, образованной поверхностями двух частей.

Способность термопластичных полимеров как размягчаться (или плавиться), так и затвердевать без какого-либо необратимого изменения их свойств позволяет термоклей или используемые методы термической сварки. Две пластиковые поверхности толкаются или прижимаются друг к другу после размягчения под действием тепла. Затем они удерживаются вместе по мере того, как пластик остывает и затвердевает, устраняя границу между двумя частями. Однако в методах термической сварки можно найти множество методологий. Некоторые общие процедуры кратко описаны в следующем разделе.

При сварке растворителем химический растворитель смешивается с полимерными «цепочками» на поверхности пластика, что дает этим полимерным цепям больше свободы для перемещения друг вокруг друга и для смешивания с цепями соседней детали. После того, как две части соединены вместе, растворитель испаряется, а затем смешанные полимерные поверхности снова затвердевают в течение короткого периода времени (обычно несколько минут).

Пластиковые сварные соединения из двух секций. «Коленчатый» шов слева был выполнен методом «горячего плавления», в то время как пример справа был выполнен с помощью «сварки растворителем». Стрелки указывают смешанные «области сварки», где поверхности смешались, чтобы эффективно сформировать единую деталь.

Распространенные методы термической сварки пластмасс

Термосварка: Распространенный метод, при котором тепло воздействует непосредственно на соединяемые поверхности с помощью нагретой матрицы или инструмента (иногда «стержня») для расплавления поверхностей труб. Это характерно для трубопроводов водопроводного типа, где используется нагретый «папа» для раструбов фитингов, таких как колена или муфты, и «мама» для концов труб (см. ниже).

Техник, использующий нагретый инструмент с наружной/внутренней резьбой (выделено) для выполнения сварных соединений между трубами.

Сварка горячей пластиной: Этот метод часто используется для относительно больших или громоздких деталей, таких как пластиковые трубы большого диаметра. Две части (например, концы труб) помещаются в инструмент по обе стороны от нагретой «пластины». Контакт с горячей пластиной размягчает концы труб, после чего пластину снимают, чтобы концы труб можно было соединить вместе до того, как они остынут. Это создает «стыковое» соединение между двумя отрезками трубы.

Инструмент для сварки горячей пластиной, используемый для соединения секций пластиковых труб большого диаметра.

Электромуфтовая сварка: Это еще один метод, который часто используется для соединения секций пластиковых труб. металлические проволоки, которые нагреваются электрическим током. Затем к ошейнику подключается машина с помощью пары кабелей, по которым электрический ток передается по проводам. Машина обрабатывает сварку автоматически, контролируя температуру и время.

Следующая ссылка иллюстрирует электромуфтовую сварку в видеоклипе (опубликованном на YouTube компанией KPS Petrol Pipe System TM ): визуально похоже на паяльник для расплавления пластиковой поверхности. Инструмент подается с пластиковым «сварочным стержнем» (часто через трубку), который добавляет пластиковый наполнитель между склеиваемыми поверхностями. Этот метод обычно используется для ремонта (см. ниже). Хотя он часто используется с трубами, он в равной степени применим и к другим пластиковым деталям.

Ремонт пластмассового компонента.

Инфракрасная/бесконтактная сварка: Во многом похожа на сварку горячей пластиной, но использует инфракрасный (бесконтактный) источник тепла для размягчения поверхности трубы (или детали). Отсутствие прямого контакта устраняет риск потери материала из-за «прилипания» к нагревательной плите, но этот процесс обычно требует больше энергии, чем сопоставимый метод нагрева с прямым контактом.

Сварка горячим газом/горячим воздухом: Это еще один метод «бесконтактной» термической сварки, в котором используется «пистолет» горячего воздуха (или газа) для размягчения пластиковых поверхностей, а также присадочный стержень для добавления материала в соединение. Этот метод также часто используется для ремонта в качестве альтернативы скоростной сварке.

Экструзионная/инъекционная сварка: Эти методы используются для больших/громоздких деталей и обычно выполняются с использованием ручного инструмента, который «выдавливает» или «впрыскивает» струю (часто называемую «шариком») расплавленного полимера. в сварной шов. В то время как экструзионная сварка обычно используется для сварки поверхностей этих больших, громоздких деталей, тогда как инжекционная сварка в основном используется для ремонта. Наконечник «инжектора» обычно уже, чем у экструдера, и он нагнетает расплавленный полимер в пустоту или щель, чтобы заполнить ее и произвести ремонт.

Ручной экструзионный сварочный аппарат, используемый для соединения. [1]

Ключевые аспекты успешной сварки пластмасс

Успешная сварка пластмасс требует определенных знаний, опыта и соответствующего планирования; это тот случай, если вы свариваете трубы или любые другие детали. Во-первых, для рассматриваемых частей должна быть выбрана правильная техника. Например, из методов, описанных выше, термосварка отлично подходит для выполнения многих соединений между трубами относительно небольшого диаметра, например, для водопровода в коммерческом или большом жилом здании. Для сравнения, электромуфта или метод на основе растворителя могут быть более подходящими для труб большего диаметра, таких как канализационные трубы в коммерческом здании. Сварка горячей пластиной больше подходит для больших региональных водопроводных или газораспределительных труб. Необходимо учитывать детали процесса сварки, наряду с другими проблемами, такими как затраты на рабочую силу и энергию.

С технической точки зрения есть несколько фундаментальных факторов, которые необходимо учитывать для успешной сварки пластмасс. Кратко их можно обобщить следующим образом:

i) Свариваемость: Некоторые типы термопластичных материалов по своей природе более «свариваемы», чем другие.

ii) Выбор материалов: Разнородные полимеры обычно плохо смешиваются. Для успешной сварки следует использовать такие же или очень похожие типы пластика.

iii) Подготовка поверхности: Пыль, масло, жир, грязь и влага препятствуют процессу смешивания. Перед сваркой может потребоваться удаление окисленных или поврежденных поверхностей.

iv) Место и условия сварки: Трудный доступ к деталям (например, при размещении в узких нишах или под высокими потолками) может сильно затруднить успешную сварку. Кроме того, условия окружающей среды (например, жарко/холодно, влажно/сухо, ветрено и т. д.) будут влиять на параметры сварки, такие как время достижения подходящей температуры сварки, а также время, необходимое для охлаждения материала. после присоединения.

Слева: сварка в ограниченном пространстве может быть очень сложной.

Справа: сварка в экстремальных погодных условиях ставит интересные задачи. [2]

После выбора материалов и техники, а также планирования подготовки, условий и параметров, есть три основных фактора для достижения успешного сварного шва:

i) Время: необходимо достаточное время. чтобы свариваемые поверхности достигли нужной температуры, чтобы позволить смешивание, а также для того, чтобы детали снова остыли.

ii) Температура: Должна быть достигнута достаточная температура для достижения нужной степени размягчения. Однако слишком высокая температура может привести к вытеканию расплавленного полимера из соединения или вызвать объемное повреждение или деформацию свариваемых труб/деталей. Каждый тип пластмассы и каждый отдельный компонент имеют определенный температурный диапазон, в котором следует работать.

iii) Давление: между деталями должно быть приложено достаточное давление, чтобы способствовать смешиванию поверхностей, но не настолько, чтобы либо сжимать материал. вдали от рабочей зоны или повредить детали.

Типичные сбои пластиковых сварных сварных соединений

Отказы пластиковых сварных суставов могут быть широко классифицированы как:

I) Трещины и полости

II) Включения

III) Деформация

IV). : Это может быть вызвано деградацией полимерного материала; например, при воздействии тепла во время или после процесса сварки или при химическом воздействии, например, при сварке растворителем. Такое воздействие может не вызвать немедленного разрушения, но может инициировать процесс либо медленного роста трещины, либо процесса, при котором общие свойства и целостность пластиковой трубы со временем ухудшаются. Если пластиковая труба выходит из строя таким образом, в районе сварного соединения или рядом с ним, то одной из задач для судебно-медицинских экспертов Хокинса является определение того, было ли повреждение вызвано или инициировано либо во время процесса сварки, либо после него, когда труба находилась в процессе сварки. оказание услуг.

Медленный рост трещин является относительно распространенным видом разрушения пластиковых трубопроводов из-за таких механизмов, как растрескивание под воздействием окружающей среды (ESC). Пример, показанный ниже, относится к трубе, которая, как считается, вышла из строя из-за ESC, инициированного воздействием химического вещества в вода, которую несли трубы (после установки). Однако подобные неисправности могут быть вызваны воздействием других химических веществ, например, тех, которые используются при сварке растворителем.

Пример трубы из АБС-пластика в разрезе с мелкими продольными трещинами на внутренней поверхности (отверстии).

Включено: Это относится к «посторонним предметам», которые попадают в свариваемый материал при размягчении пластика. Чаще всего они являются результатом плохой очистки и подготовки поверхности, а также могут быть вызваны нечистой средой во время процесса сварки. Например, было бы очень трудно избежать загрязнения частицами песка, если бы сварка пластика проводилась на ветреном пляже или в пустыне без надежной защиты. Посторонние частицы могут выступать в качестве концентрации напряжений и/или точек начала образования трещин, поэтому, если трубопровод подвергается нагрузке во время эксплуатации, это может привести к отказу механического типа (т. е. перегрузке). Присутствие посторонних частиц также снижает общую прочность и качество сварного соединения, поэтому добросовестный техник должен позаботиться о том, чтобы сварочный материал был как можно более чистым.

Другим типом включений могут быть «пузырьки» газа или воздуха, которые попадают в материал сварного шва. Это имеет тот же эффект, что и инородная частица, поскольку действует как потенциальная начальная точка трещины и снижает общую прочность сварного шва.

Деформация: Этот тип отказа включает два основных типа. Во-первых, в процессе сварки стык может перегреваться, что приводит к размягчению и деформации склеиваемых поверхностей, а иногда и всего материала трубы. Во-вторых, две детали (например, труба и фитинг) могут быть неправильно выровнены при сварке, поэтому либо образуется неправильный угол или положение, либо труба не вставляется на полную глубину фитинга. Отказы от деформации не всегда являются катастрофическими, но они могут вызвать проблемы, либо нарушая поток жидкости через какой-либо трубопровод, либо вызывая трудности с установкой или применением.

Разделение стыков: Это один из наиболее распространенных типов поломок во всех трубопроводах, в том числе там, где они соединяются с помощью сварки пластика. Отрывы чаще всего являются результатом ошибки в процессе сварки, которая не позволяет получить полноценный сварной шов. Например, полимерные поверхности могли быть недостаточно нагреты из-за неправильного или неполного контакта с нагревательным инструментом (например, при термосварке), или детали могли быть извлечены из источника тепла слишком рано, до того, как была достигнута необходимая температура. было достигнуто.

Пример, показанный во введении к этой статье, был таким случаем. Недостаточный нагрев не позволял полностью вставить трубу в коленчатый раструб, а это означало, что поверхности компонентов не стыкуются должным образом. Изображения ниже иллюстрируют влияние этого недостатка тепла на целостность и долговечность соединения, когда участок неисправного соединения был «раздавлен» в губках тисков, и такое же испытание было применено к хорошо сделанному локтевому суставу. . В хорошо сделанном стыке (слева) стык остался неповрежденным, несмотря на то, что стенки трубы были прижаты «плоско». Однако недостаточно нагретый стык (справа) вышел из строя, несмотря на то, что деформировался значительно меньше, чем хорошо сделанный стык. Отсутствие тепла, подаваемого на соединение справа, означало, что прочность соединения была намного ниже, чем должна была быть, из-за неполного смешивания поверхностей полимера.

Участки двух сварных соединений, выполненных термосваркой, «сдавливают» в тисках. Хорошо сделанный стык (слева) не разрушился, несмотря на то, что деформировался гораздо меньше, чем недостаточно нагретый стык (справа).

В другом примере разрыва стыка несколько стыков вышли из строя в трубопроводе ABS[3], по которому шла горячая вода в промышленном здании. Соединения были выполнены с помощью сварки растворителем, и было обнаружено, что некоторые соединения полностью или частично разошлись в средней точке сварных соединений (см. ниже). Однако при разрезе швов никаких дефектов там не было видно. В основе сварных соединений, сваренных растворителем, часто находится «зона воздействия растворителя» (SAZ), где остатки растворителя все еще присутствуют внутри полимерного материала, поскольку они не полностью испарились.

Частично разъединенный сварной шов в трубопроводе из АБС-пластика .

После исследования было обнаружено, что температура стеклования (T g ) АБС-полимера была значительно снижена в SAZ по сравнению с «объемным» материалом. В таких полимерах, как ABS, T g — это температура, выше которой материал из относительно твердого и жесткого превращается в мягкий, вязкий и «резиноподобный». На участках трубопровода, где температура воды была самой высокой, Т г в САЗ было превышено, что привело к размягчению стыков, поэтому внутреннее давление воды раздвинуло их.

Подобные отказы также могут возникать, если перед вводом соединения в эксплуатацию выдерживается недостаточное время для охлаждения (или испарения). Если сварной шов не полностью «застыл», то (например) приложение внутреннего давления может раздвинуть соединение.

В заключение я надеюсь, что эта статья продемонстрировала, что сварка пластиковых труб является универсальным процессом с многочисленными преимуществами. Эти преимущества включают снижение веса и стоимости (по сравнению с использованием креплений или металлических труб), а также эстетические и водо-/газонепроницаемые соединения, которые являются прочными, гибкими и долговечными. Однако достижение всех этих преимуществ зависит от принятия правильных решений в отношении используемых материалов и процессов, а также от правильного и последовательного выполнения для создания успешных сварных соединений. Плохие решения и неправильная техника часто приводят к отказу, а когда пластиковые сварные соединения выходят из строя, результатом часто является обширное (и дорогостоящее) повреждение водой. Инженеры компании Hawkins могут оказать квалифицированную помощь в определении причин этих сбоев, а также дать полезные рекомендации по предотвращению повторения дорогостоящих сбоев.

Джон Эмм — сертифицированный инженер по материалам, который исследует дефекты материалов в металлах, полимерах и композитах. Он также расследует утечки воды и масла, телесные повреждения, насильственные проникновения и пожары. Он расследовал несколько инцидентов с крупными потерями, вызванными выходом из строя сварных пластиковых труб в промышленных и коммерческих зданиях. До прихода в Хокинс в 2007 году Джон работал над проектами по разработке аэрокосмических материалов, включая радиопоглощающие покрытия (технология невидимости) и конструкции из композитных материалов для таких клиентов, как Airbus, Lockheed Martin и AgustaWestland.

[1] Фотография предоставлена ​​The Three Essentials for Plastic Welding — Articles — STANMECH Technologies Inc. из термопластичной смолы под названием акрилонитрил-бутадиен-стирол

Сварка полипропиленовых труб — фотографии и фото

385фотография

  • фотография
  • фотографии

    • 7 Grafiken

  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 385

сварка полипропиленовых труб e Stock-Fundotografi. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

ein klempner schneidet ein полипропиленрохр аб. — сварка полипропиленовых труб stock-fotos und bilder

Ein Klempner schneidet ein Polyпропилenrohr ab.

arbeiten an der Installation von Heizung oder sanitär. rüde schweißen kunststoffrohre sanitärinstallation — сварка полипропиленовых труб stock-fotos und bilder

Arbeiten an der Installation von Heizung oder Sanitär. Rüde…

bei kunststoff pipe — сварка полипропиленовых труб stock-fotos und bilder

Bei Kunststoff pipe

Schweißen von Polyпропилenrohren

reglerrohr geschnitten — сварка полипропиленовых труб stock-grafiken, -clipart, -cartoons und -symbole

Reglertenrohr

blick auf das schweißen von полиэтилен und kunststoff. полиэтилен или полиэтилен ist der am häufigsten verwendete kunststoff. es ist ein полимер, das hauptsächlich für verpackungen verwendet wird. — сварка полипропиленовых труб сток-фото и бильдер

Blick auf das Schweißen von Polyethylen und Kunststoff. …

bei kunststoff pipe — сварка полипропиленовых труб stock-fotos und bilder ein mann installiert einen neuen energieeffizienten aluminiumheizkörper. — сварка полипропиленовых труб stock-fotos und bilder

Eine Heizkörperheizungsinstallation, Austausch während der…

sanitärwerkzeuge ausrüstung für das rohrlöten — сварка полипропиленовых труб stock-fotos und bilder

Sanitärwerkzeuge Ausrüstung für das Rohrlöten

Проверка полипропилена — сварка полипропиленовых труб Stock-fotos und Bilder

Проверка полипропилена

Armaturen für die Установка из полипропилена-Wasserrohr isoliert auf weiß-fotostene

bei kunstene pipe bilder

Bei Kunststoff pipe

оранжевый schere zum schneiden von пропиленрохрен — сварка полипропиленовых труб сток-фото и билдер

оранжевый Schere zum Schneiden von Propylenrohren

489 — welding of polypropylene pipes stock-fotos und bilder

489

T-Shirt zum Verbinden von Polypropylenrohren unterschiedlicher Durchmesser, Nahaufnahme, auf Holzhintergrund

zeiger eines männlichen klempners erhitzt polypropylen-kunststoffrohre mit einer elektrischen schweißmaschine für rohre in nahaufnahme — welding of полипропиленовые трубы stock-fotos und bilder

Zeiger eines männlichen Klempners erhitzt Полипропилен-Kunststoffr

der arbeiter lötete zwei rohre, um den boden mit einem lötkolben zu erwärmen. — сварка полипропиленовых труб сток-фото и бильдер

Der Arbeiter lötete zwei Rohre, um den Boden mit einem Lötkolben…

bei kunststoff pipe — сварка полипропиленовых труб stock-fotos und bilder боден цу erwärmen. — сварка полипропиленовых труб stock-fotos und bilder

Der Arbeiter führt die Rohre zum Kessel, um den Boden zu erwärmen.

der arbeiter arbeitet an der install von rohren für die fußbodenheizung. — сварка полипропиленовых труб сток-фото и бильдер

Der Arbeiter arbeitet an der Installation von Rohren für die Fußbo

установка von полипропилен-рорен zum heizen. klempner repariert heizungsrohre. — сварка полипропиленовых труб stock-fotos und bilder

Установка von PolyPPlen-Rohren zum Heizen. Klempner…

bei kunststoff pipe — сварка полипропиленовых труб stock-fotos und bilder

Bei Kunststoff pipe

nahaufnahme auf den händen von klempner schweißen kunststoff rohre sanitärinstallation — сварка полипропиленовых труб stock-fotos und bilder

Nahaufnahme auf den Händen von Klempner Schweißen Kunststoff. ..

kunststoff-schweißwerkzeug zum verkauf im laden — welding of polypropylene pipes stock-fotos und bilder

Kunststoff-Schweißwerkzeug zum Verkauf im Laden

schweißen von kunststoffrohren für eine wasserleitung im haus, schneidet die arbeitskraft das rohr — сварка полипропиленовых труб stock-fotos und bilder

Schweißen von Kunststoffrohren für eine Wasserleitung im Haus,…

bei kunststoff pipe — сварка полипропиленовых труб stock-fotos und bilder

Bei Kunststoff pipe

Werkzeuge für die arbeit mit rohren und verlegung der wasserversorgung zum haus — сварка полипропиленовых труб stock-fotos und bilder

Werkzeuge für die Arbeit mit Rohren und Verlegung der…

klempner-warme pfeife vor dem anschluss. — сварка полипропиленовых труб stock-fotos und bilder

Klempner-warme Pfeife vor dem Anschluss.

bei kunststoff pipe — сварка полипропиленовых труб stock-fotos und bilder

bei kunststoff pipe

Schweißen von Polyпропилenrohren

лоток для полипропилена. — сварка полипропиленовых труб сток-фото и бильдер

Lötkolben für Polyпропилен-Rohre.

полипропилен-роре, опалубка и резак — сварка полипропиленовых труб сток-фото и сборка

Полипропилен-роре, опалубка и резка

klempner schweißen zwei stücke ppr rohr — сварка полипропиленовых труб сток-фото и сборка

Klempner schweißt zwei Stücke grünes PPR-Rohr

montagearbeiten an ersatz stahl-rohrleitungen mit dickwandigen rohren aus полимерер веркстоффе — сварка полипропиленовых труб сток-фото и сборка

Montagearbeiten an Ersatz Stahl-Rohrleitungen mit dickwandigen…

install einer eingebauten dusche. — сварка полипропиленовых труб stock-fotos und bilder

Установка einer eingebauten Dusche.

Установка von Wasserleitungen in der Wand für die eingebaute Dusche.

auf dunklem holzhintergrund erhitzen hände in gelben handschuhen kunststoffteile zum verkleben der wasserleitung — сварка полипропиленовых труб stock-fotos und bilder

auf dunklem Holzhintergrund erhitzen Hände in gelben Handschuhen. ..

Lötkolben zum schweißen von kunststoff-wasserrohren auf dem boden liegend neben sanitärarmaturen, ansicht von oben, platz für text — сварка полипропиленовых труб stock-fotos und bilder schweißen von полипропилен-роре — сварка полипропиленовых труб сток-фото и фото

Schere und Lötkolben zum Schweißen-Rohre

ein klempner lötet ein полипропиленрохр цур установка einer wasserversorgung — сварка полипропиленовых труб сток-фото и фото

Ein Klempner lötet ein Полипропиленрохр zur Installation einer…

Ein Klempner lötet ein Полипропиленрохр для установки Ein Wasserversorgung.

verschiedene kunststoffarmaturen für polypropylenrohre auf weißem hintergrund — welding of polypropylene pipes stock-fotos und bilder

Verschiedene Kunststoffarmaturen für Polypropylenrohre auf weißem

der arbeitnehmer führt sanitär arbeiten im haus, reittiere wasserleitungen aus polypropylen — welding of polypropylene pipes stock-fotos und bilder

Der Arbeitnehmer führt Sanitär arbeiten im Haus, Reittiere. ..

Hände Bringen Kunststoff sanitär-rohr auf wand, крупный план. — сварка полипропиленовых труб стоковые фото и фотографии

Hände Bringen Kunststoff Sanitär-Rohr auf Wand, крупный план.

lötkolben kunststoffrohre — сварка полипропиленовых труб stock-fotos und bilder

Lötkolben Kunststoffrohre

lötkolben — сварка полипропиленовых труб stock-fotos und bilder -фотографии и изображения

Швайсен фон полипропилен-роре в дер Raffinerie vor der…

полипропилен-роре, опалубка и резак — сварка полипропиленовых труб сток-фото и сборка Sanitär für die Installation von Polyпропилен-Wasserleitungen

düsensatz zum lötkolben für ppr-rohre. — сварка полипропиленовых труб stock-fotos und bilder

Düsensatz zum Lötkolben für PPR-Rohre.

Satz Düsen für Lötkolben für PPR-Rohre. Durchmesser der Düsen: 20 мм, 25 мм, 32 мм. Isoliert auf weißem Hintergrund.

butt schweißvorrichtung — welding of polypropylene pipes stock-fotos und bilder

Butt Schweißvorrichtung

lötkolben für pvc-rohre auf grauem hintergrund — welding of polypropylene pipes stock-fotos und bilder

Lötkolben für PVC-Rohre auf grauem Hintergrund

lötkolben für polypropylenrohre aus nächster нет. — сварка полипропиленовых труб сток-фото и бильдер

Lötkolben für Полипропиленрохре аус nächster Nähe.

Werkzeug zum löten von полипропилен-проволока — сварка полипропиленовых труб сток фото и сборка

Werkzeug zum Löten von Polyпропилен-Rohre

полипропилен рохр и ручная сварка. arbeitswerkzeug — сварка полипропиленовых труб stock-fotos und bilder

Полипропилен Rohr und Handschuhe löten. Arbeitswerkzeug

klempner armaturen und rohrschneider auf holz-board — сварка полипропиленовых труб stock-fotos und bilder

Klempner Armaturen und Rohrschneider auf Holz-board

монохромный элемент эмблемы klempner — сварка полипропиленовых труб Stock-grafiken, -clipart, -cartoons und -symbole

Monochrome Klempner Emblem Elemente

Set für Vintage-Emblem-Design mit монохромный Zeichen von Rohrfräser und Rohrsolider-Eisen, Rohrschlüssel und Kolben, Elemente für Klempner-Logo-Design, isoliert auf weißem Hintergrund, Vektor

полипропиленовый руль и ручная работа. arbeitswerkzeug — сварка полипропиленовых труб stock-fotos und bilder

Полипропилен Rohr und Handschuhe löten. Arbeitswerkzeug

gelbes lötkolben für pvc pp rohre auf grauem hintergrund, sanitärwerkzeug mit kopierplatz — welding of polypropylene pipes stock-fotos und bilder

Gelbes Lötkolben für PVC pp Rohre auf grauem Hintergrund, Sanitärw

Gelber Lötkolben für PVC-PP-Rohre auf grauem Grund , Sanitärwerkzeug mit Kopierraum, Weichzeichner

arbeiten an der Installation von Heizung oder sanitär. Männliche klempner lötet полипропилен-kunststoffrohre mit einem elektrischen gerät zum schweißen von rohren. — сварка полипропиленовых труб сток-фото и бильдер

Arbeiten an der Installation von Heizung oder Sanitär. Männliche…

lötkolben für pvc-rohre. schweißen von kunststoffrohren — сварка полипропиленовых труб stock-fotos und bilder

Lötkolben für PVC-Rohre. Schweißen von Kunststoffrohren

hitzebeständige handchuhe für das schweißen, isoliert auf einem weißenhintergrund.
РубрикаПол
