Технология сухой пол кнауф: Технология монтажа сухой стяжки пола Кнауф

Содержание

Технология монтажа сухой стяжки пола Кнауф

Попробуем вам подробно рассказать о способе стяжки пола по немецкой технологии Knauf. Что же такое сборный пол и почему он сборный? Из чего его собирают и как эти сборные компоненты взаимодействуют друг с другом? Мы постараемся наглядно показать все этапы сборки данного устройства, расскажем о преимуществах и недостатках.

Для начала перечислим весь материал, который необходим при монтаже:

  1. Сухая засыпка (КОМПЭВИТ)
  2. Элемент пола (1200*600*20 мм)
  3. Кромочная лента
  4. Клей
  5. Пленка ПЭТ
  6. Шурупы для ГВЛ
  7. Шпаклевка «Фюгенфюллер»*
  8. Гидроизоляция «Флэхендихт»*

*используются при необходимости

Мы с вами преследуем цель сделать наш пол ровным и теплым, хотим, чтобы на стяжку пола у нас не ушло много времени и, наконец, чтобы пол был красивым.

Пора приступать, и нам с вами придется позаимствовать у коллег из Германии их технологию, ведь каким-то другим способом сделать то что хотим, наверное, не получится.

Для начала подготовим поверхность для монтажа, а для этого уберем весь мусор с помощью веника и совка. Если у нас старая деревянная стяжка или что-то подобное, то ее нужно демонтировать. Проверим на наличие трещин между перекрытиями и при необходимости заделаем их цементным раствором.

Приступаем к замеру помещения. Для этого нам необходим лазерный уровень или гидроуровень. Делаем отметку на произвольной высоте, как раз через эту отметку и пойдет произвольная линия горизонта по всему периметру помещения. От этой линии замеряем расстояния до пола и отмечаем их на технологической карте (чем больше меток, тем лучше). Получим следующую картину: 1 м 25 см 6 мм, 1 м 26 см 8 мм, 1 м 24 см 3 мм… 1 м 23 см 9 мм. Таким образом, мы получаем самую высокую точку 1 м 23 см 9 мм и самую низкую точку 1 м 26 см 8 мм.

Из полученной отметки 1 м 23 см 9 мм вычитаем 1,5 сантиметра. Почему вычитаем? Поскольку уровень пола поднимается, соответственно расстояние до линии горизонта уменьшается.

По технологии сухого пола Knauf минимальный слой сухой засыпки составляет 1,5 см, то есть на самой верхней точке высота засыпки будет 1,5 см, а на самой нижней (исходя из наших вычислений) будет составлять 4 см 4 мм. Это самый простой способ, он применяется в том случае, если вы хотите просто выровнять пол. Для наглядности будем использовать именно его. Если же вы задумали сделать определенный уровень, то тогда делается замер от указанного уровня до линии горизонта, и от линии откладывается данное расстояние, после чего замеряется высота сухой засыпки.

Как уже стало понятно сухая засыпка — это нивелирующий слой, который обладает хорошими тепло- и звукоизоляционными качествами. Ниже мы приведем табличные данные. Иными словами, сухая засыпка — это мелкие камушки определенной фракции до 5 мм, такая засыпка считается экологически чистым строительным материалом, что немаловажно.

Итак, у нас с вами есть размеры. Теперь приступаем к расчету количества сухой засыпки на имеющуюся площадь. На 1 м2 при высоте засыпки 5 см высыпается ровно 1 мешок (50 литров, 30 кг). Теперь приступаем к монтажу стяжки. Для этого нам потребуется пленка ПЭТ и кромочная лента. Для чего нужны эти компоненты? Сухая стяжка потому называется и называется «сухой», что в ней отсутствует влага, и дальнейшее попадание просто недопустимо. Пленка служит пароизоляцией и настилается на перекрытие под сухую засыпку, тем самым предотвращая попадание влаги в нашу конструкцию. Кромочная лента представляет собой вспененный полиэтилен. Укладывается по периметру помещения и служит как для звукоизоляции, так и для образования компенсационного шва, чтобы наша стяжка «гуляла» вместе с конструкцией здания.

Начинаем застилать пленку с заходом на стены так, чтобы пленка была выше уровня сухой засыпки. Если цельного куска пленки не хватает, то берем второй и стелим на первый с нахлестом не менее 25 см. По периметру помещения, а именно по стенам, укладываем кромочную ленту. Чтобы она не мешала и не падала, присыпаем засыпкой и утрамбовываем ее.

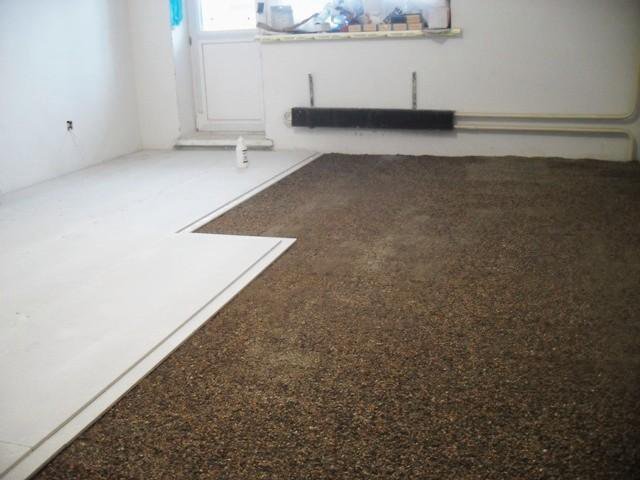

Высыпаем мешки с засыпкой по всей площади помещения на приблизительный уровень. С помощью направляющих реек и правила вытягиваем засыпку на необходимый нам уровень. У нас имеется готовая поверхность для укладки элементов пола. Принцип укладки элементов приведен на рис 2.

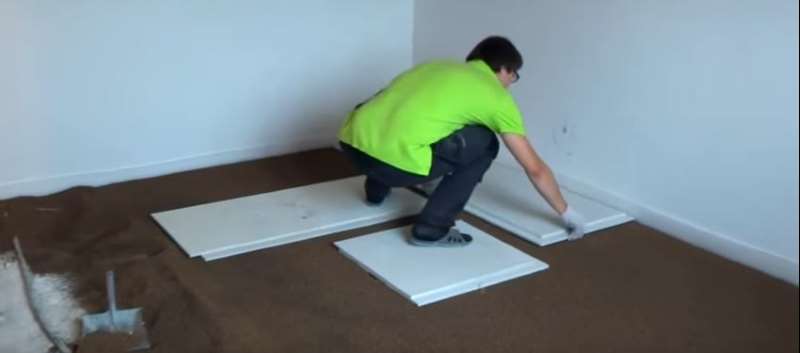

Укладываем так, чтобы была разбежка между листами в соседних рядах и составляла не менее 25 см. При укладке фальцы листов склеиваем между собой и соединяем шурупами для ГВЛ с шагом 25 см. Скручивать необходимо под тяжестью собственного веса.

Пол готов. Теперь необходимо определиться, какое напольное покрытие будем стелить. Если ламинат, то достаточно подмести и приступать к укладке, если линолеум — необходимо зашпаклевать все швы, если это ванная комната — наложить на поверхность гидроизоляцию.

Если вы решили самостоятельно произвести сухую стяжку, наш материал поможет в этом. Однако мы рекомендуем все-таки обратиться к специалистам.

В нашей организации монтаж полов осуществляют квалифицированные и опытные специалисты, коренные жители столицы и ближнего Подмосковья. Мы предлагаем весь спектр услуг, которые включает в себя технология ТИГИ-KNAUF, и обеспечиваем высочайшее качество выполняемых работ. «Комплекс услуг в кратчайшие сроки» — наш девиз. Мы учтем все ваши пожелания, дадим грамотную консультацию и предоставим гарантию на выполненные работы.

Как мы и обещали ранее, приводим таблицу с техническими характеристиками нашего пола:

ПоказателиЗначения
Минимальная толщина конструкции35 мм
Максимальная толщина конструкции100 мм
Предел прочности при сжатииНе менее 10 МПа
Теплопроводность стяжки0,22 — 0,41 ВТ/(м·°С)
Увеличение индекса изоляции воздушного шумаНа 2-4 дБ
Индекс снижения ударного шумаНа 18-22 дБ

Сухая стяжка Кнауф (KNAUF): технология устройства суперпола

На сегодняшний день система Knauf – единственная во всем мире, где не применяются мокрые процессы. А ведь самый главный недостаток бетонной стяжки – абсолютно всех ее видов – в том, что начинать жить в комнате с такими полами можно только на 28 день, и не раньше. В то время, как сборные полы готовы к эксплуатации уже на второй день. Вот такую интересную технологию предложил всему миру немецкий производитель. Вы легко можете ее освоить!

Содержание

  • 1 Что собой представляет система KNAUF?

  • 2 В чем преимущество данной технологии?

  • 3 Монтаж КНАУФ полов — от А до Я

    • 3.1 Подготовительные работы

    • 3.2 Как засыпать и ровнять сухую засыпку?

    • 3.3 Какими листами лучше покрывать?

    • 3.4 Как правильно крепить листы ГВЛ, ГКЛ и ГКВЛ?

    • 3.5 Проверяем готовые полы

  • 4 Какие могут возникнуть проблемы?

Что собой представляет система KNAUF?

Итак, полы КНАУФ ОП 13 – это беспустотные и легко монтируемые конструкции сухой сборки, предназначенные для устройства в общественных и жилых зданиях, где существуют:

  • Повышенные требования к звукоизоляции перекрытия.
  • Нет возможности проводить «мокрые» отделочные процессы.
  • Ограниченные сроки выполнения всех работ.
  • Необходим серьезный подъем уровня пола.
  • Важно снижение нагрузки на перекрытие.
  • Необходимо укрытие технических сетей сухим способом.

Причем полы Кнауф устраивать можно как по бетонным, так и по деревянным покрытиям. Но и для них существуют свои требования к помещениям по СНиПам:

  1. Сухой, нормальный и влажностный режим.
  2. Неагрессивная среда, с умеренной и слабой интенсивностью механических воздействий.
  3. Нет ограничений по огнестойкости и этажности здания, а также инженерно-геологическим и климатическим условиям.

Также суперпол Кнауф официально разрешено обустраивать во влажных помещениях, как душевые и ванные комнаты, но только при правильной гидроизоляции. В этом случае в месте стыка пола со стенами проложите гидроизолирующую ленту «Кнауф» или «Флехендихтбанд», а всю поверхность покройте гидроизоляцией.

Все сборные основания полов по технологии KNAUF делятся на такие типы: Альфа, Бета, Вега и Гамма. Давайте рассмотрим их отличия подробнее:

  • Альфа – конструкция по ровным перекрытиям.
  • Бета – конструкция на подложке из теплоизолирующих пористоволокнистых материалов, но тоже по ровным перекрытиям.
  • Вега – конструкция на подложке, которая представляет собой выравнивающий слой сухой засыпки.
  • Гамма – конструкция из комбинированной подложки из звуко- и теплоизолирующих пористоволокнистых материалов, также по выравнивающему слою засыпки.

Но запомните главное: Кnauf-полы предназначены для эксплуатации в помещении, где температура не ниже 10°C и влажность около 60-70%.

Если вы только собираетесь делать стяжку пола и хотите больше узнать про различные виды материалов и способы проведения работ, то советуем прочитать краткий ликбез по устройству стяжек своими руками: https://pol-master.com/viravniv-stazhka/styazhka-pola-svoimi-rukami.html.

В чем преимущество данной технологии?

Вот главные преимущества «суперпола» от Кнауф:

  1. Отличная скорость и качество работы в домашних условиях.
  2. Никаких неудобных «мокрых» процессов.
  3. Немалая экономия за счет того, что конструкцию здания можно делать более облегченной.
  4. Способность конструкции «дышать», поглощать влагу при избытке и отдавать при недостатке.
  5. Никаких ограничений фантазии в разных архитектурных решениях.
  6. Экологическая чистота и благоприятный микроклимат.
  7. Полное соответствие строгим мировым стандартам.

Так, всего один квадратный сантиметр полов Кнауф выдерживает до 360 кг веса. А вот в гараж такое покрытие нельзя – тяжелая передвигающаяся техника способна сдвинуть и поломать листы.

Монтаж КНАУФ полов — от А до Я

Если вам лень читать — смотрите видео, если же хотите узнать все о данной технологии, то рекомендуем вам сначала посмотреть, а потом и дочитать.

youtube.com/v/DtGuczb5z_A?autoplay=0″ wmode=»transparent»/>

Подготовительные работы

Итак, в первую очередь подготовим старое основание. Под элементами пола Кнауф можно также монтировать сантехнические коммуникации – но только перед засыпкой керамзита.

Перед изготовлением Кнауф-пола необходимо тщательно подготовить бетонную поверхность. Так, все щели и зазоры между плитами нужно заделать цементным раствором М500, после чего тщательно зачистить всю площадь от мусора.

Если на таком полу есть незначительные неровности до 5 мм, то такие полы нужно выровнять тем же гофрированным картоном. А вот заполнить локальные неровности до 20 мм лучше специальными «ремонтными» смесями. Хорошо себя зарекомендовала, к примеру, «Vetonit 4000».

Необходимо отбить уровень, но нет в хозяйстве нивелира, а покупать дорогой инструмент для разового использования не хочется? Расскажем, как сделать лазерный уровень своими руками из недорогих и доступных деталей: https://pol-master. com/viravniv-stazhka/lazernyj-uroven-svoimi-rukami.html.

Если есть выбоины еще больше, тогда в них лучше засыпать керамзит мелкой фракции. Им же можете выровнять и наклон основания, если такой есть. Но, если вы собираетесь перед устройством сухой стяжки еще и утеплить полы пенополистирольными плитами, тогда выравнивать нужно шпатлевкой либо песчано-цементной смесью.

После подготовки пола обязательно нужно проложить гидроизоляционный слой – ведь керамзит не любит соприкасаться с влажностью. Поэтому подготовленное основание застелите полиэтиленовой пленкой с нахлестом на соседние полосы не менее 20 см. У стен края пленки должны оказаться выше будущего сборного пола минимум на 2 см. Это важно для обеспечения пароизоляции. Вместо пленки вы также можете использовать гофрированную или парафинированную бумагу, пергамин или же современную пароизоляцию «Светофол».

Для бетонного основания больше подходит именно пленка, а для деревянных покрытий – только подкладочная бумага, уложенная внахлест. Если по основанию у вас проложены коммуникации в гофре или трубах, тогда тоже подложите под них пленку – чтобы не оставалось никаких пустых полостей.

Как засыпать и ровнять сухую засыпку?

Сам керамзит, который используется в сборной стяжке, — замечательный теплоизоляционный материал. Его необходимо брать мелкой фракции, 2-4 мм, а вот отсыпку с крупного брать нельзя – такие полы просядут.

Перед укладкой керамзитового песка установите маяки по лазерному уровню, после чего можно использовать трапециевидное правило.

Важно, чтобы сухая стяжка со стенами не соприкасалась, а потому вдоль стен по периметру еще прокладывают контурную изоляционную ленту шириной 10 см и толщиной 10 мм из минеральной ваты либо полимерную не менее 8 мм толщиной. Кромочная лента должна будет компенсировать деформационные расширения.

Засыпной утеплитель просто высыпайте на пол и выравнивайте рейкой по маякам – как на фото-инструкции. Начинайте от стены, которая противоположна входу. Трамбовать керамзит нужно вручную.

Чтобы получить идеально ровный пол при выравнивании используют различные маяки. Подробнее об этом читайте в разборе всех возможных вариантов для любой стяжки: https://pol-master.com/viravniv-stazhka/mayaki-dlya-vyravnivaniya-pola.html.

Какими листами лучше покрывать?

Давайте сразу разберемся, чем плиты ГКЛ отличаются от ГВЛ. Речь идет о двух материалах, которые сегодня успешно применяются при сухих стяжках пола.

Так, ГКЛ – это гипсокартонный лист. Все кромки его облицованы картоном, кроме торцевой части. Чтобы такой материал был достаточно прочен, в гипс добавляют связующие компоненты. А сам картон сцеплен с гипсом благодаря специальным клеевым добавкам. Хорошо режется и изгибается. Хотя в сборных полах используется намного реже, чем другие виды.

А вот ГВЛ – это гипсоволокнистый лист, абсолютно однородный по своему составу. Он считается прочнее, чем ГКЛ, и более подходящим для обустройства сборного пола. В от отличие от ГКЛ, ГВЛ производят не путем прессования гипса, через армирование целлюлозой из измельчения макулатуры, причем со специальными добавками. Такой материал более прочен и более пожароустойчивый. Зато ГКЛ обойдется вам дешевле.

Сам же производитель на сегодяшний день предлагает только два формата листа для сборного пола: ЭП, т.к. элементы пола размером 1200х600х20 и малоформатные литы ГВЛВ. Первый тип представляет собой два клееных между собой влагостойких гипсоволокнистых листа с фальцами и толщиной целых 2 см. А вот ГВЛВ – малоформатный качественный и экологический чистый материал для помещений с высокими требованиями по звуко-, теплоизоляции и пожаробезопасности. Работать с такими намного удобнее ввиду легкого веса листов, и для домашнего использования лучшего не придумаешь.

И – это уже новая продукция от компании КНАУФ. Такой материал пропитан еще и влагоотталкивающим гидрофобным веществом, которое хорошо защищает от пара и воды. Отличительная особенность таких листов – зеленый цвет. Поэтому, если вы делаете сухую стяжку там, где есть риск попадания воды – берите этот материал:

Что радует, поверхностью таких полов абсолютно пригодна для всех существующих видов напольных покрытий. Можно даже монтировать систему теплого пола. Но на плиты ГВЛ лучше класть только водяной теплый пол.

Разными Кнауф-листы бывают и по кромке – с прямой, ПК, и с фальцевой ФК. Понять, что именно вы покупаете, можно по специальной маркировке на тыльной стороне: указаны вид листа, тип кромки, стандарт и параметры.

Как правильно крепить листы ГВЛ, ГКЛ и ГКВЛ?

Листы Кнауф обработаны гидрофобизатором, хорошо отшлифованы и пропитаны от меления. При монтаже таких листов сам производитель советуют заранее поставить материал в том помещении, где будет засыпаться пол. И для удобства можете разрезать. А при устройстве шва обязательно снимайте с листов фаску – 1/3 толщины листа.

А теперь уточним подробнее, как именно крепятся листы ГВЛ. Так, укладка первого слоя ведется от дверей, с зазором в стыках не более 1 мм. А вот если вы используете теплоизоляционные плиты, то – от противоположной стены, со смещением стыков не менее 20 см.

Теперь покрываем весь первый слой клеящим составом. Наносите клей последовательно на каждый лист без пропусков. Всего у вас уйдет около 400г/м2.

Второй слой укладывайте поперек 1-го, с зазором не более 1 мм. Важно, чтобы верхние листы накрывали собой крестовидные стыки нижних. Выступающий из швов клей снимайте шпателем. Каждый лист 2-го слоя также крепите по мере укладки специальными шурупами для ГВЛ. Шурупы используйте с антикоррозионным покрытием.

Но обратите внимание: для листов ГКЛ идут одни шурупы, а для ГВЛ – совершенно другие. У последних – двойная резьба и приспособление для самозенкования, что помогает шурупу заглубляться в лист на 12 мм и больше оттуда не выкручиваться из-за каких-то неожиданных эксплуатационных нагрузок.

Проверяем готовые полы

После укладки суперпола обрежьте излишки пленки и ленты.

Минимальная толщина выравнивающего слоя должна получиться около 2 см. И обычно полы в помещении по этой технологии поднимаются всего на 4-5 см.

Насколько ровным получился пол, проверяйте при помощи уровня и контрольной двухметровой рейки. Всего нужно сделать не менее 5 таких измерений.

Пример проведения проверки на прочность:

Какие могут возникнуть проблемы?

Так почему, при всех преимуществах такой конструкции пола, на него не перешли все строители? Потому что нередки слухи о том, что подобный пол просел, прогнулся и вообще разрушился через пару лет. Мол, все дело в центральной виброударной нагрузке, тогда как у стен ее почти нет. И якобы потом появляется заметное «бухтение», ведь керамзит как сыпучий материал со временем все равно утрамбуется.

Но даже те, кто профессионально занимается сборными полами довольно продолжительное время, все же не советуют укладывать на сборные полы керамическую плитку или устанавливать тяжелую чугунную ванную. Но, в то же время, такие люди категорически не приемлют сравнение полов Кнауф с обычной стяжкой – первые нужно применять там, где есть целесообразность, и обычный бетон их не заменит при всех своих преимуществах по прочности.

Кроме того, если при укладке Кнауф-полов никаких технологических нарушений не было, то ни прогибаний, ни бухтений не возникнет и через двадцать лет. Вот, к примеру, достаточно тонкий момент: если вы используете керамзитную засыпку не той калибровки, то, конечно, оседание может произойти.Вот почему истории о том, что где-то у кого-то прогнулись Кнауф-полы – это всего лишь свидетельство о том, что была нарушена технология укладки. Ведь керамзит, как и любую насыпную основу, нужно не просто закидывать лопатой, а уплотнять, трамбовать, как трамбуют песок при отсыпке фундамента.

Но есть также и такой неприятный момент: нередко строительные фирмы слишком настойчиво рекламируют суперполы даже в совершенно непригодные для этого условия эксплуатации. А все потому, что их слишком быстро делают – и в этом выигрыш для бригады. Всего за два дня полностью обновляют одну комнату. Но и вы сможете сделать не хуже, если посчитаете нужным делать именно полы Кнауф.
