Выполнение монтажа водяного теплого пола в гараже своими руками

Содержание

  1. Допустимо ли делать водяной подогрев пола в гараже
  2. Поэтапная инструкция по укладке
  3. Какое покрытие стелить для лучшей теплоотдачи
  4. Проблемы монтажа и эксплуатации


Если возникла идея сделать водяной теплый пол в гараже своими руками, тогда для её осуществления потребуется учесть несколько тонкостей. Будет необходимо рассчитать максимальную нагрузку на напольное покрытие и контур отопления, предусмотреть безопасную и эффективную эксплуатацию системы отопления. Предусмотреть сложности и проблемы, которые могут возникнуть в процессе использования теплых полов.

Допустимо ли делать водяной подогрев пола в гараже

Укладка водяного теплого пола в гараже автосервиса, это один из максимально эффективных способов прогрева здания. Принцип работы системы отопления заключается в том, что теплые потоки воздуха будут подниматься снизу-вверх. В результате будут обеспечены наиболее комфортные условия для проведения ремонтных работ и обслуживания автомобиля.

Однако от хозяина автосервиса потребуется решить несколько важных вопросов:

  • Эксплуатация в зимний период – если планируется, что теплые водяные полы будут работать постоянно, тогда угроза размерзания системы исключается. В другом случае, потребуется предусмотреть клапаны сброса теплоносителя из водяного контура.
  • Высокая нагрузка на пирог теплого пола – вес легкового автомобиля может достигать нескольких тонн. Давление распределяется между четырьмя точками. Соответственно колесо машины будет оказывать нагрузку приблизительно в 0,5 тонны. Технология укладки водяного теплого пола в гаражном боксе должна предусматривать вероятное давление на стяжку.


Также потребуется спланировать, в каком именно месте целесообразней будет провести контур. Так нет необходимости, чтобы система отопления прокладывалась под мебелью, шкафами для инструментов и т.д.

Поэтапная инструкция по укладке

Самостоятельно сделать водяной подогрев пола в гараже достаточно просто. Устройство пирога не сложное, но придется учесть определенные моменты.

Поэтапный план монтажа выглядит приблизительно следующим образом:

  • Изготавливается черновой пол – предварительно стелется гидроизоляция. Для гидроизоляции можно использовать плотную полиэтиленовую пленку или рубероид. Сверху заливается бетонный состав. В связи с высокой нагрузкой на пол, использование утеплителя ограничено. Поэтому рекомендована заливка бетона с теплоизолирующими добавками.
  • Укладка фольгированного утеплителя – на этом этапе можно использовать любую подложку с небольшой толщиной, способную выдерживать высокую нагрузку.
  • Армирующий слой – устройство водяного обогрева поверхности пола в гараже включает изготовление второго слоя стяжки, устойчивого к растрескиванию и способного выдержать большой вес. Для этого сверху на теплоотражающий слой укладывается армирующая сетка с ячейкой 15*15 см.
    Расположить арматуру необходимо таким образом, чтобы она располагалась приблизительно чуть ниже середины стяжки. Толщина готовой плиты не должна быть меньше 10 см. поэтому стеку поднимают на пятаках от поверхности чернового пола на 3-4 см.
  • Водяной контур крепится к армирующей сетке с помощью хомутов. Труба раскладывается несколькими способами «змейкой» или «улиткой». Максимальная длина контура 70 м. При необходимости можно подключить сразу несколько труб через специальный водяной коллектор.
  • Верхний, лицевой слой стяжки – в бетон добавляют специальные присадки пластификаторы, позволяющие обеспечить прочность верхнего слоя под воздействием перепада температуры.

Предварительно необходимо составить схему отопления гаража теплым водяным полом, рассчитать необходимое количество трубы и комплектующих материалов. Все это позволит выполнить все работы быстро и без дополнительных материальных расходов.

Какое покрытие стелить для лучшей теплоотдачи

Полы в автосервисе или личном гараже должны не только выдерживать большой вес, но и обеспечить высокие показатели теплоотдачи. Некоторые виды напольного покрытия, хотя и отличаются прочностью, не могут использоваться из-за низкой теплопроводности. Так следует избегать керамогранита, и изделий из натурального камня.

Оптимальным решением при подогреве пола гаража водяным отоплением будет уложить обычную керамическую плитку, либо сделать наливное покрытие. Толщина слоя в наливных полах составляет около 3-5 мм. Сверху покрытие можно вскрыть защитной водоэмульсионной краской.

Если принимается решение об облицовке полов плиткой, для монтажа следует использовать специальный клей и затирку. Затирать швы можно не ранее чем через 2-3 суток после укладки. Полная нагрузка на плитку допускается через 6-7 суток.

Современные системы тёплого водяного отопления полов могут укладываться и под керамогранит. Но для большей эффективности лучше всего остановить свой выбор на других видах покрытия.

Проблемы монтажа и эксплуатации

Как уже отмечалось, существует несколько основных проблем, связанных с укладкой и последующей эксплуатацией теплых полов.

  • Высокая нагрузка на плиту – при заливке бетонного основания обязательно использование пластификаторов и присадок для увеличения прочности. Лучше всего осуществлять заливку полов с помощью готовых смесей. Толщина плиты не должна быть меньше 10 см. Чтобы плита не потрескалась, необходимо не дать раствору быстро высохнуть. Для этого потребуется накрыть бетон пленкой и постоянно поливать основание в течение 7 дней.
  • Расчет эффективности теплых полов – определенное тепло отбирает цементная стяжка, еще немного расходуется на нагрев напольного покрытия. Чтобы высчитать наиболее эффективную схему укладки, а также оптимальный материал для финишного покрытия, можно воспользоваться специальными компьютерными программами.
  • Сезонные изменения – важно обеспечить работоспособность системы даже в случае, если какое-то время ее не будут использовать. Для этого обязательно предусматривают клапан для сброса теплоносителя. В зимнее время это позволяет избежать размерзания системы отопления.


Теплые полы в гараже или автосервисе помогут создать благоприятные и комфортные условия для работы и хранения автомобиля.

Правильная укладка тёплого пола

Если тёплый пол уложить правильно, он прослужит много лет без проблем. А как это сделать, можно узнать из СНиПов, можно спросить бывалых, а можно прочитать в этой статье. Здесь мы собрали документы, дающие указания по правильной укладке водяного тёплого пола, и сформулировали основные признаки грамотно выполненной работы, чтобы вы сами могли проконтролировать этот процесс.

А ваши монтажники работают в соответствии со СНиП?

Какие документы регламентируют укладку тёплых полов?


Тёплый пол в документальном регулировании заключает в себе сразу две категории – правила организации отопления в помещениях и правила заливки полов. Так что проверять соответствие нормам нужно по нескольким документам:

  • СНиП 2.03.13-88 «Полы»;
  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
  • СНиП 23-02-2003 «Тепловая защита зданий»;
  • СНиП 3. 04.01-87 «Изоляционные и отделочные покрытия»;
  • ГОСТ 4.233-86 «Система показателей качества продукции (СПКП). Строительство. Растворы строительные. Номенклатура показателей»;
  • ГОСТ 4.212-80 «Система показателей качества продукции (СПКП). Строительство. Бетоны. Номенклатура показателей»;
  • ГОСТ 30353-95 «Методики испытания ударной стойкости у напольных покрытий».

Многие СНиПы можно найти в «Требованиях и правилах устройства, проектировки, реконструкции, приёма, эксплуатации напольных покрытий в технических заданиях».

Вообще, к монтажу полов в частных домах и квартирах данные нормы применяются в качестве рекомендательных. То есть, использовать их в работе необязательно, а привлечь за несоблюдение СНиП практически невозможно. СНиП конкретно по тёплым водяным полам пока не изданы.

СНиПов и ГОСТов много, и разобраться в них непросто

Но правила пишутся не просто так – они складываются из многолетнего опыта проб и ошибок и изначально призваны защитить и поставщика услуги, и потребителя, и других лиц, которые могут пострадать в результате несоблюдения норм. Так что пользоваться этими рекомендованными нормами будет любой, кто хочет сделать своё дело не просто как-то, а хорошо.

Что говорится в СНиП? Кратко


СНиП 41-01-2003 рекомендуют устанавливать постоянную температуру поверхности пола на отметке +26°С для помещений, где люди находятся постоянно, +31°С для мест, где пребывание людей временно, а также для бассейнов. Комфортную температуру выбирают исходя из пожеланий заказчика, но выше +35°С поднимать её не рекомендуется во избежание порчи напольного покрытия.

Есть также и международные стандарты, по которым температура пола не должна быть выше 29°С

Термостат, регулирующий температуру водяного пола

В СНиП 41-102-98 ограничивается разница в температуре между разными участками пола – она не должна составлять более 10°С (а в идеале в два раза меньше).

Согласно СП 41-102-98,по окончании монтажа труб обязательно производится пробный пуск системы с проверкой её на герметичность. Дают давление, в 1,5 раза превышающее нормальное. Оно должно составлять не менее 0,6 МПа, температура воды должна оставаться неизменной. Это испытание проводится до заливки пола, чтобы иметь возможность исправить ошибки вовремя. Тепловые же испытания металлополимеров проводятся спустя 20-28 дней после заливки пола. Начинают с температуры теплоносителя 25°С, доводя до заданной, ежедневно прибавляя по 5°С.

Проверка тёплого пола производится на повышенной мощности. В дальнейшем система будет работать при более спокойных, оптимальных условиях

Частые нарушения СНиП

Если ваш подрядчик делает что-то из этого списка, стоит насторожиться. Соответствие производимых работ нормам и правилам – это гарантия безопасности и отсутствия поломок системы в будущем. Обычно в обход СНиП делают те работы, в которых не хватает квалификации или идёт полная экономия на материалах.

Тепловизор может показать ошибки в укладке тёплого пола – слишком большие перепады, неравномерное распределение температуры

Итак, чего делать при монтаже категорически нельзя:

  • Укладывать пол «на глаз», не учитывая тепловые потери. Система обогрева нужна для того, чтобы компенсировать потери тепла, происходящие из-за теплообмена, вентиляции и т. д. Какое-то помещение будет холодным, какое-то тёплым, и в них не может быть двух одинаково отрегулированных отопительных систем. Подсчёт теплопотерь ещё до начала монтажа даст понимание того, во сколько обойдётся эксплуатация тёплого пола, не говоря уж о стоимости его укладки;
  • Выбирать шаг между трубами без привязки к цифрам, указанным в нормативных документах. Трубы бывают разного диаметра, с разными требованиями. В середине комнаты обычно шаг больше, по краям, где нужен обогрев углов, примыкающих к наружным стенам, шаг ближе, чтобы перекрыть мостики холода;

По опыту можно сказать, что неправильная укладка труб чаще всего выдаёт плохого специалиста. Если в материалах или составе смеси для стяжки разбираются далеко не все, то вид смонтированных труб тёплого пола в состоянии оценить каждый

Так не надо делать. Трубы должны быть уложены аккуратно, с равным или равно увеличивающимся интервалом

Продолжаем список самых распространённых ошибок в монтаже, по которым можно понять, что работают непрофессионалы:

  1. Не использовать демпферную ленту. Лента помогает защитить стяжку пола от расширения во время нагрева. Её используют все, кто знаком с физикой, а те, кто занимается укладкой полов, просто обязаны быть с ней знакомы;
  2. Делать слишком длинные контуры. Для больших помещений используются несколько водяных контуров, и никогда не используют один большой. В процессе движения от коллектора к обратному коллектору, вода постепенно остывает. Именно поэтому вторая половина контура проходит по тому же пути, что и первая – чтобы пол прогревался равномерно. Некоторые мастера пытаются решить проблему множества контуров установкой более мощных циркуляционных насосов, но вместе с ними приходит, естественно, повышение шума и увеличение расхода электроэнергии. Идеальная длина контура составляет 100 метров. Хорошо, если все контуры будут одной длины, так систему будет проще настроить;
  3. Неправильно подбирать толщину стяжки. Толщина стяжки регулируется в соответствии с указанными в предыдущей главе документами. В отношении тёплых полов толщина стяжки очень важна, так как от этого зависит теплопроводность. Слишком большая высота стяжки даст инертность системе тёплого пола. Он будет слишком долго остывать и слишком долго нагреваться. Тонкая же стяжка сделает более ощутимыми перепады температуры между участками пола над трубками водяного отопления и между ними;
  4. Не обращать внимания на то, какое напольное покрытие будет использоваться с тёплыми полами. Здесь проблема может заключаться не только в работе мастеров, но и в пожеланиях самого заказчика. Запомните – напольное покрытие согласовывается строго до начала монтажа отопления. Именно под него ведутся расчёты! Если вы внезапно сменили предпочтения и решили уложить поверх уже готовой стяжки покрытие, о котором раньше не шло разговора, будьте готовыми к тому, что проблемы с финишной отделкой пола в будущем случатся именно из-за вашего решения;
  5. Совмещать радиаторы и тёплый пол в одной закрытой системе. Совмещать два вида отопления можно, но объединять их в одну систему нельзя. Температура теплоносителя для тёплого пола меньше, чем та, что требуется для батарей. Лучше поставить для них отдельный коллектор;
  6. Не проводить пробный запуск системы. Опрессовка или пробный запуск помогает выявить протечки в системе. А это означает огромную экономию – ведь неисправности успеют устранить до того, как будет уложен пол;
  • Не использовать изоляцию. Очень хорошо, когда водяные полы укладываются на специальные маты. Во-первых, это удобно для монтажа, во-вторых, спасает от протечек, и в-третьих, маты являются частью теплоизоляции. Нельзя просто постелить тонкий слой изоляции и думать, что она спасёт от теплопотерь – не спасёт. Тёплый пол должен быть настолько мощным, чтобы обогреть целое помещение, и не просто обогреть, а сделать его комфортным для жизни. Часть всей этой мощности будет уходить через пол на улицу (или к соседям). И за этот обогрев будете платить вы, а не монтажники, которые сэкономили на материалах и времени.

Так выглядит мат для водяного тёплого пола

Если ничего из перечисленного ремонтниками не практикуется, значит, компания, в которую вы обратились за организацией отопительной системы, работает на совесть.

Кстати, мы работаем строго в соответствии со строительными нормами, и вам советуем. Узнать больше о нашей работе, а также о ценах и подробностях предоставления услуг, можно через форму обратной связи или по телефонам, указанным на сайте. Консультацию мы даём бесплатно.

Этапы правильного монтажа тёплого водяного пола


С регламентирующими документами и основными ошибками разобрались. Теперь стоит кратко сказать о правильной последовательности действий при монтаже.

Для монтажа будут использоваться:

  • Трубы
  • Коллектор и оборудование для него
  • Демпферная лента для защиты стяжки
  • Теплоизоляционный материал для предотвращения теплопотерь
  • Маты или армированная сетка для монтажа труб
  • Хомуты или клипсы для фиксации труб (при использовании мата они не нужны)

Трубы из сшитого полиэтилена для тёплого пола

Для начала подготавливают теплоизоляционный слой, чтобы тепло не уходило вниз. Сначала делают гидроизоляцию, укладывая по периметру комнаты демпферную ленту, затем пол заливают гидроизоляцией или застилают плёнкой. Поверх плёнки укладывается основная часть изолирующего слоя – пенопласт, пенополистирол.

После этого подготавливается место, куда будут крепиться трубы отопления. На теплоизоляцию укладывают армированную сетку или специальные маты.

Под сантехнику и тяжёлую мебель тёплые полы не укладываются. Это и забота о сохранности хрупких элементов системы, и способ экономии

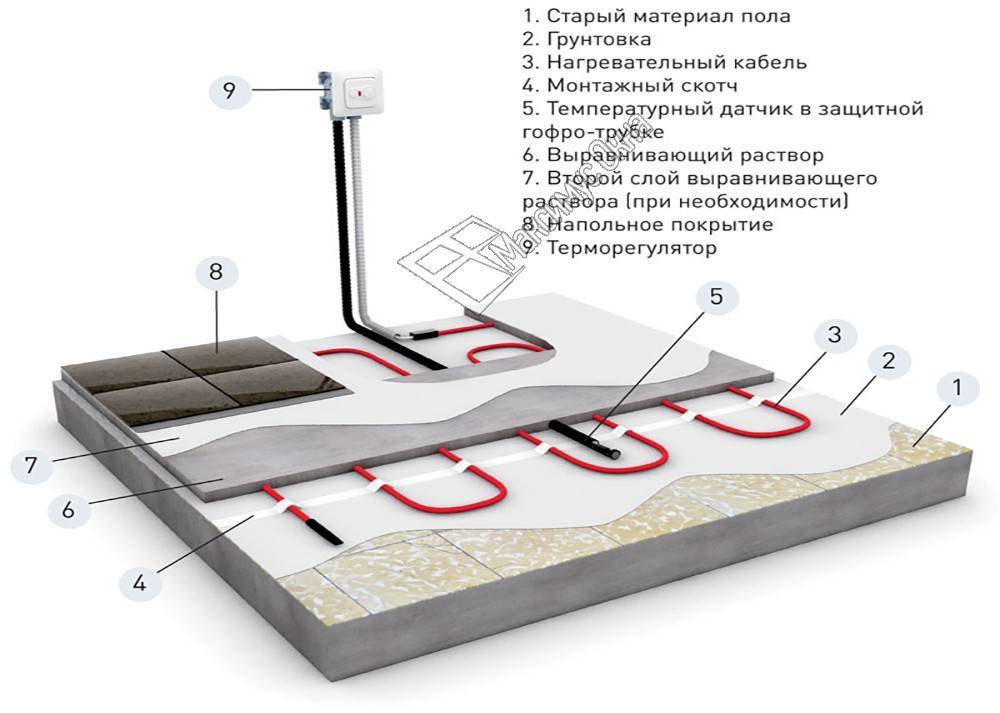

Слои тёплого пола

Монтаж труб

Правильная укладка труб теплого пола начинается с выбора труб подходящего диаметра. В качестве материалов могут использоваться сшитый полиэтилен, металлопластиковые композиции, полиэтиленовые и даже медь. Медные трубы выбирают редко из-за высокой теплоотдачи их и большой стоимости.

Рекомендуемая длина контура в 100 метров примерно равна площади помещения в 15-20 м2. Исходя из этого, рассчитывается заранее количество контуров на комнату

Контур обязательно состоит из цельного куска трубы. Хомуты при закреплении находятся на равном расстоянии друг от друга. Если используется специальный мат, труба просто укладывается в него.

Виды укладки труб тёплого пола

Способов укладки существует несколько. Каждый имеет свои плюсы и минусы, а выбор производится в зависимости от особенностей помещения.

Например, схему «улитка» используют для больших помещений, а «змейка» подходит для маленьких, так как в большом контуре вода успеет остыть, и одна часть помещения всегда будет холоднее другой.

Схема укладки «улитка»

Монтаж коллектора

Правильный монтаж коллектора тёплого пола очень важен, ведь именно от этого элемента зависит, будет система работать правильно или нет. Коллектор распределяет воду и контролирует её температуру. Перед началом работ считают, сколько контуров понадобится для обогрева всего дома, исходя из этого выбирают коллектор в определённым числом выходов.

Для каждого контура на коллекторе имеется терморегулятор, так что можно настроить температуру для разных помещений.

Устанавливают коллектор обычно на стену, используя при этом специальный кронштейн. Можно устанавливать его за фальшстеной, чтобы не портить вид помещения, но обязательно стоит обеспечить к нему удобный доступ.

Коллектор водяного тёплого пола

После подключения коллектора можно приступать к тестированию системы. Если никаких проблем не было выявлено, стоит переходить к следующему этапу – заливке стяжки. Когда стяжка окончательно высохнет, на неё укладывают финишное покрытие. Рассмотрим одно из самых предпочтительных покрытий для тёплого пола – плитку.

Общая схема всех элементов тёплого водяного пола

Особенности укладки плитки на тёплый пол


Правильная укладка плитки на тёплый пол происходит по следующим правилам:

  • С применением специального эластичного клея. Он должен быть предназначен именно для укладки плитки на тёплые полы, о чём сообщит надпись на упаковке;
  • С правильной стяжкой. Сама смесь для стяжки должна содержать в себе пластификаторы, которые защитят пол от разрушения при регулярных перепадах температур. Пластификаторы можно добавлять и в обычную сухую смесь для стяжки — как правило, этот вариант более экономный;
  • С правильной толщиной стяжки. Толщина заливки тёплого пола должна составлять от 7 до 10 см. Это идеальная толщина для распределения и отдачи тепла.

Слои тёплого пола с плиткой
