Расчет теплого водяного пола, онлайн-калькулятор

Расчет монтажа теплых водяных полов

Прежде чем закупать материалы и устанавливать теплые водяные полы, необходимо тщательно рассчитать отопительную систему и составить подробный проект. Только в этом случае можно избежать нецелевых затрат времени и средств и по завершении монтажных работ оценить все преимущества эффективной системы отопления.

Специалисты ООО «Теплосмарт» профессионально выполнят расчет и монтаж теплых водяных полов, которые сделают ваш дом теплым и уютным в любое время года. Комплексное строительство инженерных систем: от проектирования до пуско-наладки, экономит время и деньги заказчика, гарантируя 100%-ую согласованность, долговечность и стабильную работу сетей.

Расчет тепла водяного пола выполняют квалифицированные специалисты согласно передовым методикам, что позволяет избегать ошибок и переделок в процессе установки. За основу принимаем метод коэффициентов и используем эталонные расчетные данные, которые меняются при внесении индивидуальных поправок. Выполняя расчет теплого водяного пола по бетону, наши мастера учитывают все особенности объекта:

  • планировку;
  • основной кладочный материал и конструкцию несущих стен;
  • размеры окон и тип остекления;
  • расположение коллекторов;
  • тип и местонахождение теплогенератора;
  • особенности напольного покрытия.

Расчет стоимости теплого водяного пола в частном доме

Для определения оптимальной мощности теплых полов необходимо выполнить гидравлический расчет, оценить теплопотери с учетом общей площади помещения, средних температурных показателей в холодное время года, а также параметров влажности воздуха и особенностей вентиляции. Опытные специалисты ООО «Теплосмарт» не упустят из вида ни одной детали: учтут специфику помещения, в том числе наличие второстепенных источников отопления. На основе полученных сведений они выполнят расчет труб и сделают разметку линии, по которой будет проходить водяной теплый пол.

Останавливая свой выбор на теплых водяных полах, важно понимать, что именно мощность является основным параметром такой системы. Расчет теплого водяного пола выполняется для полезной площади комнат, то есть для пространства, незанятого бытовой техникой и мебелью. Обратите внимание: использовать теплый пол как основной источник тепла целесообразно только тогда, когда отапливаемая площадь составляет не меньше 70% общей квадратуры комнаты.

При желании рассчитать степень нагрузки можно и самостоятельно. На нашем сайте приведен специальный онлайн калькулятор, который поможет определить допустимую нагрузку с учетом:

  • температурного режима внутри помещения;
  • температуры подачи и обработки;
  • шага, материала изготовления и диаметра труб;
  • толщины стяжки;
  • вида напольного покрытия.

Исходя из полученных данных, можно говорить о конкретной стоимости проекта и сроках готовности объекта.

Расчеты укладки водяных теплых полов под плитку и другие напольные покрытия проводим только после составления подробной схемы прохождения труб, обозначая места расстановки габаритной техники и мебели. На этапе проектирования и установки теплых полов мы всегда следуем технологии, руководствуемся правилами техники безопасности и СНиП. Опытные специалисты ООО «Теплосмарт» способны разработать и воплотить в жизнь самые сложные и нестандартные проекты, гарантируя эффективность и долговечность системы. Мы предлагаем рациональные решения и реализуем принцип энергоэффективности, учитывая следующие нюансы:

  • общая длина трубы одного контура не может быть больше 100 м. Если есть необходимость в большей протяженности, монтируем 2-контурную систему;
  • в разных комнатах одного здания протяженность труб должна быть примерно равной – предельное отклонение 15 м.

Рассчитываем водяные теплые полы самостоятельно

Как показывает многолетняя практика, цена вопроса волнует заказчиков не меньше, чем технические параметры отопительной системы. Стоимость теплого пола весьма вариативна, поскольку зависит от многих факторов: типа системы, требований и бюджета заказчика, используемой автоматики и так далее. ООО «Теплосмарт» предлагает возможность самостоятельно определить порядок цен, выполнив калькуляцию непосредственно на сайте. Достаточно ввести все необходимые данные и вы получите цифру, максимально приближенную к реальной стоимости проекта. В ходе тестирования онлайн калькулятора и сравнения расчетов по разным методам расхождение не превысило 10-15%. Более точную цену отопительной системы способны озвучить только специалисты после посещения объекта, проведения необходимых замеров, расчетов и составления подробной сметы.

ООО «Теплосмарт» — доступные и эффективные решения в области инженерных коммуникаций.

как правильно рассчитать площадь теплого водяного пола, верная формула расчета мощности в частном доме

Благоустройство дома должно начинаться с соответствующего расчета. Он даст примерные представления обо всех характеристиках запланированных работ и раскроет вопрос рентабельности идеи в целом. Особенно расчет важен в случае установки теплых полов в частном доме.

Особенности

Теплый пол является обогревающим оборудованием, и его устойчивая работа крайне важна. Она зависит не только от качества монтажа, но и от использованных материалов. Важнейшей составляющей эффективности работы пола является надежный расчет всех рабочих параметров. Еще из школьных задачек понятно, что сложно что-то рассчитать, не понимая смысла, поэтому нужно разобраться в принципах работы отопительной системы и в особенностях ее размещения. Существует два вида теплых полов:

  • теплые полы с водяным теплоносителем;
  • электрические теплые полы.

Конструкция водяных теплых полов устроена так, что обогрев происходит за счет тепла, отдаваемого отопительными контурами, состоящими из водяных труб небольшого диаметра. Эти трубки прокладываются под поверхностью пола и зацикливаются у обогревающего агрегата – котла, который отвечает за обогрев. В большинстве случаев система дополняется устройствами, обеспечивающими комфортный нагрев, а также средствами регулирования.

Теплые полы, работающие за счет электроэнергии, осуществляют нагрев поверхности пола по похожей технологии. Вместо трубок в конструкцию пола укладывается специальный двухжильный кабель, который является теплоизлучающим проводником. Интенсивность излучения регулируется специальным терморегулятором.

Нужно иметь представление и о том, как располагается эта система в обогреваемом помещении. Для простоты понимания нужно представить пол как слоеный торт. Первым каркасным слоем обычно является бетонная плита, на которую стелется рулон гидроизоляционного материала. Далее накладывают материал с маленьким сопротивлением теплопередаче, например, пенополистерол, который утепляется фольгой. Наконец, на это все накладывают стяжку, в которую монтируются отопительные трубы теплого пола.

Расчет теплых полов представляет собой довольно серьезную задачу. Выполнить его нужно максимально внимательно. В результате это позволит получить полное представление о необходимых характеристиках для насоса, протяженности трубок отопления, количестве теплоизлучения для конкретных случаев и многом другом. Конечно, если есть деньги, то можно заплатить за комплекс услуг специалистам, но лучше держать все под своим контролем.

Несмотря на то, что расчет непростой, следуя пошаговым указаниям, справиться с ним не будет сложно.

Таблица расчета в частном доме

Теплый пол может служить в качестве главного источника отопления в помещении или средством для обогрева только поверхности пола. В зависимости от того, какие конкретно функции планируется возложить на систему теплого пола, и ведется расчет его теплоотдачи. Помимо этого, входными данными также являются геометрические и структурные характеристики помещения. Сперва необходимо выяснить, какое количество тепла будет теряться за счет конструктивных особенностей помещения. Не зная этого параметра, нельзя понять, сколько тепла должен отдавать отопительный контур, на что в целом и ориентирован расчет.

Только после этого шага можно подобрать остальные параметры системы, такие как:

  • требуемая мощность насоса;
  • мощность электрокотла или газового котла;
  • материал и толщина трубок теплоносителя;
  • длина контуров.

В том случае, если система отопления в доме функционирует отлично, и от системы теплого пола требуется только утепление поверхности пола, главной расчетной величиной будет метраж отапливаемого помещения. Тепловые потери и длины прокладываемых трубных контуров теплого водяного пола главным образом будут зависеть от геометрии обогреваемой поверхности. Чтобы расчет был абсолютно точным, нужно учесть климат, строительные особенности, этажность и многое другое. В итоге получится довольно сложный тепловой расчет.

Может оказаться так, что потребитель не является профессионалом, а сэкономить на обустройстве дома все же хочет. В таком случае, имеется возможность воспользоваться усредненным показателями теплопотребления для частных домов. Обогрев дома с помощью теплого пола применяется достаточно давно, и опытными специалистами сформирована специальная таблица. Она показывает необходимое количество тепла для предполагаемой комнаты, в которой будут размещены отопительные контуры водяного пола.

Формула мощности

В большинстве случаев теплый пол используют как систему, заменяющую отопительные радиаторы. Тогда расчет, естественно, усложнится, потому что нужно учесть все факторы. Для того, чтобы была возможным обогреть весь внутренний объем комнаты, нужно располагать информацией о теплопотерях помещения. Только после этого, зная мощность отопительного контура, можно начать его проектировать. Итак, сам расчет выглядит следующим образом:

Мк = 1,2 x Q, где Мк – необходимая мощность теплоотдачи отопительного контура, Q – это те самые теплопотери, а 1,2 является коэффициентом погрешности.

Из формулы понятно, что целевым параметром является температура теплоносителя в контуре, для определения которой нужно вычислить потери тепла. Для их определения нужно будет пройтись по дому с рулеткой. Необходимо вымерить площади и толщины всех ограждающих объектов: стен, пола, окон, дверей и так далее. Для учета структуры материала всех объектов понадобится коэффициент, характеризующий теплопроводность отдельных материалов (λ). Соответственно, нужно знать, из чего сделано то, что подлежит расчету, будь то стена, дверь или потолок. Все популярные строительные материалы и их коэффициенты приведены в следующей таблице:

Теплопотери рассчитываются отдельно для каждого оградительного элемента помещения, так как каждый объект обладает разными свойствами. Вычисление производится по следующей формуле:

Q = (1/R) x (tвн-tн) x (1 + ∑β) х S, где R – это температурное сопротивление сырьевого материала, из которого сделано ограждающее сооружение, t – температура сооружения, индексы соответственно подразумевают наружную и внутреннюю температуру, S – геометрическая площадь элемента, β – климатические теплопотери в зависимости от стороны света, которые необходимо учесть.

Высчитанные потери тепла по отдельным элементам в итоге суммируются. Так, полученные общие теплопотери помещения подставляют в формулу для вычисления Мк – мощности теплоотдачи контура.

Для примера рассчитаем требуемую теплоотдачу контура для блочного помещения 20х20 м, ширина стен которого составляет 2,5 мм. Исходя из того, что термическое сопротивление пенобетонных блоков равно 0,29 (Вт/м x K), получим расчетное значение Rпб = 0,25/0.29 = 0,862 (Вт/м x K). Стены отштукатурены слоем в 3 мм, а это означает, что к полученному сопротивлению нужно прибавить Rшт = 0,03/0,29 = 0,1 (Вт/м x K). Значит, общее термическое сопротивление стены – Rст = 0,1 + 0,862 = 0,962 (Вт/м x K). Далее вычислим потери тепла по вышеуказанной формуле:

Q = (1/0,962) x (20 – (-10)) x (1 + 0,05) x 40 = 1309 Вт.

Абсолютно так же вычислим теплопотери через потолок, дверь и окна. Все полученное суммируем и подставляем в формулу для определения мощности контура отопления. К полученному значению нужно добавить 10%, которые внесут в расчет поправку на воздушную инфильтрацию. С этим может справиться любой калькулятор.

Как правильно рассчитать укладку?

После того, как выяснена мощность, необходимая теплому полу, можно ознакомиться с тонкостями расположения его контура. Далее останется лишь посчитать необходимую длину контура, что поможет составить представление о предстоящих расходахДля наглядности нужно сделать набросок на миллиметровке. Чертеж должен быть выполнен с учетом шага трубы и масштабных коэффициентов.

Шаг – это вымеренный промежуток пустот между трубами, он должен быть выбран в соответствии с несколькими условиями:

  • при перемещении по полу человеческая ступня не должна ощущать разницу температур, Так, если шаг слишком велик, то поверхность будет обогреваться полосами.
  • Шаг должен быть выбран таким образом, чтобы труба максимально экономично и эффективно выполняла свою функцию.

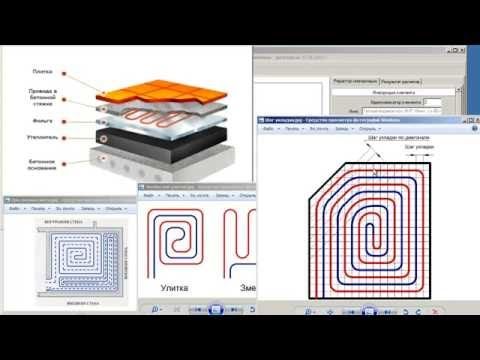

Для безошибочного монтажа трубопровода нужно понять достоинства и недостатки используемых типов укладки. В настоящее время для монтажа отопительного трубопровода пользуются 4 схемами:

  • «Улитка (спираль)» – самый востребованный вариант, потому что такая укладка обеспечивает равномерное распространение тепловой энергии. Расположение происходит от периферии к центру с постоянным уменьшением радиуса, а потом в другую сторону. При использовании данного метода длина шага может быть любой величины, начиная от 10 мм.

Также данный способ является самым легким в плане монтажа, нет ограничений в связи с формой помещения.

  • «Змейка» – довольно непопулярный метод контурного расположения. Огромный недостаток заключается в том, что подключение к питающему агрегату происходит с одной стороны, поэтому наблюдается значительный температурный перепад. Поверхность пола будет тем холоднее, чем дальше вы находитесь от котла. Вторым значительным минусом «змейки» является сложность монтажа. Такое расположение предусматривает изгибы трубы в180 градусов. Вследствие этого межтрубный шаг должен быть увеличен до 200 мм, в то время как универсальным значением принято считать 150 мм.
  • «Угловая змейка». Распространение теплого потока идет от угла, в котором расположен котел. Способ не популярен, потому что температура распространяется градиентом, что, по сути, создает эффект «солнца». Чем вы ближе, тем теплее.
  • «Двойная змейка» является модификацией обычной «змейки». Отличие состоит в том, что компенсируются потери тепла. Это происходит за счет циркуляции потока в обоих направлениях. Укладка таким способом так же сложна. «Змейка» применяется для небольших помещений, например, ванной комнаты.

Все вышеуказанные способы можно комбинировать друг с другом. «Змейкой» иногда покрывают небольшие площади, а «спиралью» обводят элементы, которые обогревать не нужно. Иногда комбинированные методы укладки трубы обеспечивают наименьшие затраты материала и минимальные вложения. Теперь, обладая необходимыми сведениями, можно приступать к расчету необходимой длины трубопровода. Расчет ведется по несложной формуле:

L = 1,1 x S\N. Приведенная формула отражает зависимость длины отопительной трубы (L) от площади контура (S) с учетом шага (N). Коэффициент 1,1 необходим для учета запаса трубы под изгибы. В конце следует также учесть отрезки, которые будут током и противотоком соединять укладку с котлом.

Чтобы не возникало недопониманий, рассчитаем длину отопительного контура для гостиной комнаты величиной 25 кв. м. Дабы снять ограничение в размерности шага, отдадим предпочтение методу спиральной укладки и выберем шаг 0,15 метра. В рассматриваемом случае получается, что длина прокладываемого трубопровода равна L = 1,1 x 25/0,15 = 183,4 м.

Допустим, система теплого пола работает от гребенки, которая расположена в 5 м от контура. При расчете необходимо удвоить это расстояние, так как коллектор имеет противоток. Следовательно, результирующая протяженность контура составит L = 183.4 + 5 + 5 = 193,4 м.

Советы профессионалов

Разобравшись с расчетом, можно идти с результатами к специалистам и конкретизировать их задачу. Не нужно спешить, не лишним будет ознакомиться с некоторыми нюансами. С ними можно столкнуться, только устанавливая теплый пол уже не в первый раз. Те, кто хорошо знают это дело, рекомендуют:

  • при нанесении на чертеж контура старайтесь придумать, как задействовать как можно меньше трубы. При незначительной длине трубопровода не будет ощутимых сопротивлений, а значит, и перепадов давления, то есть не нужно будет тратиться на мощный насос.

В целом, короткая труба потребует меньше затрат.

  • Когда закончен расчет длины трубопровода, полученное значение нужно сравнить с допустимой протяженностью контура. Она зависит от диаметра трубы, которая будет прокладываться. Если диаметр 16 мм, тогда допустимое значение длины контура равно 100 м, а если диаметр равен 20 мм, то ограничение составит 120 м.
  • Межтрубный шаг берется в оптимальном диапазоне, но зависит от диаметра отопительного трубопровода.
  • Проектируя укладку, нужно помнить, что в помещении не все зоны имеют одинаковую потребность в обогреве, поэтому у окон и дверных конструкций планируйте расположение трубы более плотно. Это обеспечит там интенсивный нагрев.
  • В случаях, когда проектируемая площадь превышает 40 кв. м, нужно подключать второй контур, так как работа одноконтурного теплого пола в больших помещениях неэффективна.

Таким образом, расчет теплого пола может быть произведен самостоятельно.

Рекомендуется выполнить расчет и вручную по формулам, и на специальном калькуляторе, а после – сравнить получившиеся значения.

Дополнительную информацию по этому вопросу, вы можете узнать посмотрев видео ниже.

Как самостоятельно провести расчет теплого пола

Сегодня большим спросом среди населения пользуется теплый пол. Это покрытие может быть установлено как в виде отдельной системы, так и в качестве дополнительного отопления. Сама же процедура монтажа теплого пола осуществляется при помощи специалистов либо своими руками. Однако прежде чем приступить к укладке любого вида такого напольного покрытия, необходимо провести расчет теплого пола.

Критерия выбора теплого пола

При выборе вида теплого пола следует учитывать такой основной критерий, как мощность данного покрытия. Расчет мощности теплого пола зависит от следующих факторов: (См. также: Расчёт системы отопления)

  1. площади обогреваемой комнаты;
  2. типа помещения;
  3. вида обогрева комнаты.

При этом следует помнить, что учитывается только полезная площадь помещения, которая не занята мебелью и различной бытовой техникой. Это могут быть: холодильник, стиральная машина, стенка, кровать и прочее. Именно поэтому расчет мощности теплого пола требует наличия точных данных, связанных с расположением в комнате всех бытовых предметов и мебели.

Еще одним важным моментом является то, что при использовании основного отопления, представленного в виде электрического теплого пола, обогреваемая площадь должна составлять не менее 70% от площади всей комнаты. Однако иногда установка теплых полов в виде основного источника отопления является затруднительным процессом либо вовсе не возможным. Как правило, это связано с наличием различной мебели больших размеров.

Мощность теплого пола и виды помещений

Для каждого помещения предусмотрена определенная мощность теплого пола. Если данная отопительная система устанавливается в качестве основного обогревателя, тогда удельная мощность на один квадратный метр колеблется в пределах 150 – 180 Вт. Естественно, что электрическая мощность данных полов должна превышать показатель, предусмотренный для электрических полов, которые смонтированы в качестве дополнительного обогрева. (См. также: Карта сайта)

При дополнительном отоплении удельная мощность колеблется в пределах 110 – 140 Вт на один квадратный метр комнаты. Данная система используется одновременно с основным источником отопления. Это может быть газ, электричество, печь, камин и прочее. Такая установка отлично подходит для отопления квартир в многоэтажных домах.

Так как каждое помещение дома имеет свои функциональные возможности, рекомендуется проводить расчет теплого пола (особенно его мощности) с учетом следующих норм:

  • для кухни и жилой комнаты мощность должна колебаться в пределах 110 — 150 Вт/м2,
  • для застекленной лоджии – в пределах 140 — 180 Вт/м2,
  • для ванной комнаты – 140 — 150 Вт/м2.

Данные значения удельной мощности приведены с небольшим запасом, за счет которого такая отопительная система имеет некоторый резерв, работая при этом только на 70-75%. (См. также: Монтаж тёплого пола своими руками)

Важно. При расчете мощности теплых полов следует учитывать и этаж квартиры. Для первого этажа данный показатель необходимо увеличить на 15-20%.

Расчет теплого водяного пола

Прежде чем приступить к монтажу, специалисты рекомендуют составить проект по укладке теплого пола на основе тщательного теплотехнического расчета. Данные вычисления проводятся при помощи существующих специальных компьютерных программ. Если необходимо установить теплый пол в доме, тогда следует высчитать коэффициент теплоотдачи.

При расчете следует обязательно учитывать:

  1. планы всех комнат,
  2. конструкцию наружных стен,
  3. вид и размеры установленных в помещении окон,
  4. температурный режим комнаты,
  5. местонахождение коллекторов,
  6. местонахождение теплового генератора,
  7. вид теплого генератора,
  8. виды напольных покрытий в каждой комнате дома,
  9. разновидность системы (настильная, бетонная и др.),
  10. есть ли необходимость в регулировки температурного режима в каждой комнате.

Помимо этого, чтобы рассчитать потерю тепла в помещении, необходимо учитывать следующие критерии:

  1. площадь конструкций ограждающего типа и их коэффициент передачи тепловой энергии,
  2. среднюю зимнюю температуру,
  3. температура и влажность воздуха в комнате,
  4. наличие механической вентиляции в комнате,
  5. наличие различных дополнительных отопительных источников.

В зависимости от данных критериев и потери тепла осуществляется расчет трубы для теплого пола и проводится разметка, где именно будет проходить отопительная система. (См. также: Монтаж водяного тёплого пола своими руками)

Расчет водяного теплого пола, выбор нужного вида, а также установка осуществляется с учетом его нагрузки. Данный критерий зависит от таких факторов, как:

  1. шаг монтажа и диаметр трубок,
  2. температура входящей и исходящей воды из контура,
  3. напольное покрытие,
  4. вид установленной теплоизоляции,
  5. высота стяжки,
  6. используемый материал стяжки,
  7. комнатная температура.

Расчет трубы теплого пола

Выполнить расчет теплого водяного пола можно самостоятельно. Главное, что необходимо сделать, осуществляя расчет трубы теплого пола, – это определить свободную площадь данной комнаты. Важно при проведении всех подсчетов учесть и то, что нагревательный агрегат будет монтироваться не по всему полу. Как было уже сказано, не берутся во внимания и те места, где будет установлена мебель либо крупная бытовая техника.

Помимо этого, рекомендуется, чтобы общая длина трубы одного контура не превышала ста метров. В противном же случае теплые полы следует разделить на два контура. Также берется во внимание подводка к распределителю и проходным трубам иных отопительных контуров. Расчет трубы теплого пола можно произвести при помощи следующей формулы: (См. также: Коллектор для теплого пола)

L = Ar /a + 2 x Lzu — 2 x Ld (м) где: Ar – площадь комнаты в м², Ld – это длина проходных отопительных труб в м, a – это шаг укладки отопительных труб в м, L – это длина трубы для теплого пола в м, Lzu — это длина подающих либо обратных труб отопления в м.

Расчет количества труб в одном погонном метре

Так как расчет водяного теплого пола является сложным и трудоемким процессом, требующим наличия некоторого опыта и знаний, прежде чем приступить к монтажу данной отопительной системы, следует определиться с типом устанавливаемого теплого водяного пола, а также с трубами и их количеством. Также предварительные расчеты позволят определить размер финансовых затрат, связанных с установкой такого вида отопительной системы.

Допустим, что комната имеет площадь, равную 10 квадратным метрам. В данном помещении следует поддерживать температуру в пределах +20 градусов. Первоначально следует рассчитать из данной площади рабочую зону. Для этого понадобится определить размер стен. Допустим, что две стены по два метра, а одна – пять метров. От каждой из данных стен рекомендуется оставить по 0,3 метра. Это место отведено под мебель. В итоге получается следующий пример: 10-0,3х(2+2+5)=8,3 метра. Данная цифра и является рабочей площадью.

Далее следует определить тепловые потери помещения. Для этого учитываются тип и размер окна, высота потолка и прочие параметры. Эти показатели необходимы для определения шага укладки. При высокой потере тепла шаг укладки значительно уменьшается.

Для определения ширины шага и диаметра труб от уровня потери тепла можно воспользоваться сводной специальной таблицей. Важно при этом учесть тот факт, что температура на уровне ног должна равняться 24 градусам, а на уровне головы и выше этот показатель не должен превышать 20 градусов тепла.

Дадим некоторые советы, позволяющие правильно выполнить расчет теплого водяного пола:

  • Протяженность контуров не должна превышать 60-80 метров.
  • Лучше всего расположить коллектор в центре комнаты.
  • Не рекомендуется подсоединять к одному коллектору контуры различной длины, особенно если они длиннее в несколько раз.
  • В центре шаг укладки должен быть 30 сантиметров, по краям данный показатель должен равняться 15 сантиметров.
  • В зонах по краям число рядов равняется шести.
  • Во влажных помещениях всю площадь рекомендуется укладывать с шагом в 15 сантиметров.
  • При установке в комнате более одного коллектора, нужно использовать балансировочные дополнительные клапаны.
  • Минимальное давление, допустимое в коллекторе, равняется 20 кПа.
  • В случае применения на первом этаже теплоизолятора в виде полистирола, его толщина должна равняться 10 сантиметрам, в противном же случае, данный показатель равняется 3 сантиметрам.
  • Нормальный расход воды в контурах должен равняться 0,03-0,07 Л/сек.
  • Рекомендуется регулировать каждую комнату в отдельности.
  • На больших площадях лучше использовать деформационные специальные швы.

Итоги

Итак, прежде чем приступить к самостоятельному монтажу теплого пола любого вида, необходимо ознакомиться с технологией его укладки. Далее следует тщательно произвести все необходимые расчеты. После этого можно приступать к составлению проекта, закупке всех материалов и непосредственному монтажу теплого пола.

Еще одним немаловажным аспектом в данном процессе является техника безопасности, характеристики выбранного вида монтируемого теплого пола, оказываемые нагрузки на напольное покрытие и предназначение помещения, в котором будет осуществляться монтаж теплого пола. Следует учесть и цели монтажа теплого пола – дополнительное либо основное отопление. В любом случае, для каждого помещения в отдельности расчет теплого пола производится в индивидуальном порядке.

Как рассчитать теплый пол — методика, необходимые данные

Прежде чем выбрать ту или иную систему электрического встроенного обогрева, необходимо выполнить расчет теплого пола. Это позволит получить предварительную информацию о расходах на его обустройство. Можно  поручить проектирование теплого пола профессионалам, обратившись в строительную фирму, специализирующуюся на подобных работах. В этом случае вам не только посчитают затраты, но и предложат оптимальный вариант, учитывающий ваш бюджет, пожелания и особенности квартиры.

Чтобы выполнить расчет теплого пола самостоятельно, воспользуйтесь онлайн калькуляторами. Многие компании, предлагающие услуги по монтажу обогревательных систем, помещают на своих сайтах подобные калькуляторы. Программа расчета теплого пола позволяет довольно легко сделать нужные вычисления, если следовать приведенным в ней инструкциям.

Вид онлайн калькулятора для расчета теплого пола

Кроме того, в сети можно найти не один пример сметы на теплый пол с указанием цен на материалы и работу. Используя подобный образец, но подставив в расчеты свои цифры, вы сможете произвести расчеты для вашего помещения.

Необходимые данные для расчетов теплого пола

Выполняя расчеты теплых полов, необходимо определить размеры помещения, где их будут обустраивать.  Но помните, что считается только площадь, свободная от крупных предметов – мебели, бытовой техники. Поэтому, планируя оборудование электрических полов, необходимо заранее решить, как элементы интерьера будут располагаться в комнате. Менять их местоположение после монтажа системы не рекомендуется.

Один из вариантов установки теплого пола на кухне

Перед тем как рассчитать теплый пол, выберите желаемый тип обогрева. Этот показатель имеет ключевое значение. Мощность системы, которая используется в качестве главного источника тепла, должна быть значительно больше, чем у пола для дополнительного обогрева.

Рекомендуем к прочтению:

Если проект теплого пола предполагает, что система будет служить заменой централизованному отоплению, то обогреваемая поверхность должна быть не менее 70%  от всей площади.

Если комната плотно заставлена мебелью, то соблюсти это условие будет невозможно. В данном случае нет смысла монтировать электрический пол, и придется искать другой вариант отопления помещения.

При расчете теплого пола, как основного источника тепла, следует исходить из того, что его удельная мощность должна быть не менее 150 Вт/м2. Для дополнительного обогрева хватит мощности 110–140 Вт. Такой пол позволит поддерживать комфортную температуру в период межсезонья, когда централизованное отопление еще не работает.

Пример расчета теплого электрического пола

Комфортный (дополнительный) тип обогрева выручит также в том случае, если помещение расположено на первом этаже, а под ним находится холодный подвал. Расчет мощности теплого пола производится с учетом этого фактора. Для сухих помещений первого этажа, таких, как кухня или коридор, нужно выбирать максимальную мощность, т. е. 140 Вт.

Расчет для разных типов помещений

Мощность теплого пола для разных помещений

Каждое помещение имеет свои функциональные особенности и, соответственно, особые требования к удельной мощности системы отопления. Перед тем как рассчитать мощность теплого пола, выберите тип помещения. Наиболее требовательными являются застекленные лоджии и балконы: для комфортного обогрева требуется заложить мощность не менее 180 Вт/м2. Для влажных помещений типа ванной комнаты понадобится 140 Вт/м2. То же касается всех комнат, если под ними находится неотапливаемое пространство.

А в  расчет теплого пола электрического для спален, коридоров и гостиных, которые расположены на верхних этажах, закладывается минимальная мощность – 120 Вт/м2.

Рекомендуем к прочтению:

После того как вычислена отапливаемая площадь и необходимая мощность, можно выбрать наиболее подходящий для ваших целей тип электрического обогревателя: кабель, теплый мат, пленочный или стержневой инфракрасный пол.

Особенности монтажа различных видов теплых полов и их цена оказывают самое значительное влияние на итоговую стоимость.

Теплоизоляция для полов

Чтобы понять, как правильно рассчитать теплый пол, нужно знать следующее: вычисления на сайтах даются для типовых помещений, в которых выполнена теплоизоляция и установлены двойные стеклопакеты. Поэтому в расчет стоимости теплого пола обязательно должны включаться расходы на термоизоляцию.

Использование изоляционных материалов не только уменьшить потери тепла в комнатах, под которыми находится холодный фундамент или земля, но и позволит сэкономить энергию в более защищенных помещениях.

Для некоторых электрических обогревательных систем, например инфракрасных пленочных и стержневых полов, использование специальной отражающей подложки является гарантией эффективной работы. Учтите этот момент перед тем, как рассчитать электрический теплый пол.

Фольгированый утеплитель, который используется при монтаже теплых полов

Терморегуляторы

Терморегулятор –  один из важных элементов в комплекте электрического пола. С его помощью осуществляется питание системы от сети, а также управление обогревом. Использование этого прибора способствует экономии электрической энергии.  Если вы выбираете теплые полы,  как рассчитать затраты на приобретение терморегулятора? Прежде чем приобрести ту или иную модель, определитесь, какими функциями вы будете пользоваться регулярно. Выбор широк – от простейших механических устройств до интеллектуальных систем, способных эффективно управлять отоплением дома в отсутствие хозяев.

Программируемый терморегулятор

Любой пример расчета теплого пола даст вам приблизительную информацию о стоимости оборудования системы обогрева. Для получения более точного результата нужно учесть все особенности конкретного помещения и условий, в которых будет функционировать данная система. Такое под силу только специалистам, поэтому если вы заинтересованы в точных данных, обратитесь за помощью к профессионалам.

Расчет теплого водяного пола, видео и этапы

Сейчас в бытовом строительстве часто стали использоваться водяные обогреваемые полы. Они не только придают обстановке в доме дополнительный уют и комфорт, но и дают возможность значительно сэкономить. Первое, что необходимо для того, чтобы смонтировать эффективный водяной теплый пол: расчет системы и ее проект.


Проектирование системы

Планирование системы устройства теплого водяного пола своими руками основано на просчете отопительных нагрузок по отдельным помещениям здания. Если этого не сделать, то возникают проблемы: слишком высокая или низкая температура воды на разных участках системы, трудности регулирования и поддержания нужной температуры и т.д.

Рекомендации по проектированию системы:

  • Желательная протяженность контуров — от 60 до 80м, максимальная – 100м.
  • Коллектор надо располагать по возможности в центре помещения.
  • Не надо подсоединять к одному и тому же коллектору контуры, которые разнятся по длине более чем в 2 раза.
  • Рекомендуемый шаг монтажа – центральные зоны – 30см, зоны по краям — 15см.
  • Стандартное число рядов в краевых зонах – 6.
  • Влажные помещения укладываются полностью шагом в 15см.
  • При более двух коллекторах нужно ставить балансировочные клапаны.
  • Предельное снижение давления на коллекторе, которое допускается – 20 кПа.
  • Толщина теплоизолятора (полистирол) – первый этаж – 10см, последующие этажи – 3см.
  • Расход воды в контурах – 0.03/0.07 литров в секунду
  • Все помещения желательно регулировать по отдельности.
  • Для бетонной водяной системы на больших площадях нужны деформационные швы.

Что нужно знать и иметь для правильного расчета и проекта:

  1. Все планы комнат.
  2. Конструкции наружных стен.
  3. Виды и размеры окон.
  4. Режим температур в помещениях.
  5. Места установки коллекторов.
  6. Место расположения и тип теплогенератора.
  7. Виды финишных напольных покрытий в помещениях.
  8. Разновидность системы – бетонная либо настильная.
  9. Нужно ли покомнатное регулирование температур.

Сложные вычисления, и теплотехнические тоже, необходимо делать в специальных компьютерных программах. Для уже эксплуатируемых домов рассчитывают коэффициент теплопередачи от ограждающих конструкций, где К= Вт/(м²·°С) на основании имеющихся данных. Часто применяется и величина, обратная этому показателю – сопротивление теплопередаче, где R=(м²·°С)/Вт.

Если дом лишь в проекте, по данным теплотехнического расчета делается вывод об энергосберегающих качествах конструкций, и необходимости их дополнительной теплоизоляции. По вычисленным величинам оценивается насколько «теплы» окна и стены. Чем выше показатель R, тем лучше сохраняется тепло в помещении. Для расчета водяных обогреваемых полов также важны показатели тепловых потерь в здании.


Расчет теплопотерь водяного пола

Теплопотери в помещениях можно просчитать по удельному тепловому потреблению (условному). Как пример: 80Вт/м² умножается на площадь постройки 100м², то есть тепловые потери составят 8кВт. Этот способ годен только для приблизительного определения теплового потребления домов в целом. При средних показателях удельных теплопотерь в здании в 80Вт, удельные тепловые потери отдельных помещений могут варьироваться от 20Вт до 300 Вт на кв. метр. Из-за этого теплопотери в каждой комнате надо определять, учитывая некоторые аспекты. А именно:

  • Коэффициенты тепловой передачи у ограждающих конструкций и их площадь.
  • Среднюю температуру наружного воздуха в зимнее время в вашем регионе.
  • Режим температур воздуха в данном помещении.
  • Есть ли механическая вентиляция.
  • Кратность воздухообмена и температуры приточного воздуха.
  • Присутствуют ли дополнительные тепловые источники в комнате.

На основании установленных теплопотерь, формы помещений и ваших пожеланий, на планах размечаются зоны полов, где будет уложена система. При обычных условиях теплые полы могут покрывать нагрузки примерно в 100 Вт/м². Когда данный показатель изменяется в ту или иную сторону, это зависит от таких факторов.

  • Шага монтажа трубок и их диаметра.
  • Температуры входящей и выходящей из контуров воды.
  • Вида напольного покрытия.
  • Вида теплоизоляции под системой.
  • Материала и высоты стяжки.
  • Режима температур воздуха в комнатах и т.д.

Водяной пол, как вспомогательная и основная система

Основное обогревание ложится на радиаторы. Тут нужно только поддерживать в системе температуру воды постоянной. Этот тип регулирования называется термостатическим. В этом случае, если водяной пол является основным, чтобы компенсировать тепловые потери комнаты, степень нагревания воды зависит от перепада температур снаружи здания.

Важно! Чем более холодная погода, тем сильнее должна быть прогрета вода в системе теплого пола, и наоборот.

Обычно используются такие методы подключения систем:

  1. прямо от низкотемпературных котлов;
  2. от высокотемпературных котлов через смесительно-регулировочные узлы либо смесительные (трехходовые) клапаны.

Теплые полы — это низкотемпературный тип отопительной системы. В теории можно подстроить котёл на минимальное нагревание и добиться необходимого тепла. Но, есть один аспект. В обычных нагревательных котлах при эксплуатации их в низкотемпературных диапазонах, КПД резко падает. Иными словами — та экономия, которой вы хотели, делая проект энергосберегающей системы обогреваемого пола, теряет весь смысл. Вследствие этого, вам необходимо иное решение. Некоторые современные теплогенераторы могут подавать воду с нужной пониженной температурой. В них встроен режим эксплуатации на подачу теплоносителя, нагретого до +30/50°.

И если такой котёл оборудован циркуляционным насосом, а вода греется до одной и той же температуры для всех контуров, вы получите самый низкозатратный метод обогрева здания водяными полами. Если режима низких температур у котла нет, придётся использовать смесительный трёхходовой клапан. Ведь температура воды в системе обогреваемых полов не такая как в радиаторном аналоге. Смесительный узел можно оснастить термостатом, при помощи которого и задавать нужное значение температур.

Важно! Если в вашем доме есть сильно отличающиеся по взаимодействию с теплыми полами покрытия, например – дощатые и из керамической плитки, то для таких комнат надо будет монтировать отдельные контуры.

В силу различной теплопроводности данных материалов, необходима разная температура воды при одних и тех же показателях температуры внешнего воздуха. Следует также помнить, что есть покрытия, которые очень плохо или вообще не совместимы с обычными водяными теплыми полами. Например – уложенная паркетная доска или штучный паркет. Под него необходимо обустраивать другие виды напольных систем. Вы можете сделать под такое покрытие пленочный теплый пол своими руками.


Комбинированная система водяного пола

Часто полностью оборудовать отопительную систему, основанную только на тёплых полах, бывает невозможно. Есть комнаты с усиленными тепловыми потерями и участки, где элементы системы разместить нельзя. Из-за этого приходится комбинировать две системы. Но это не значит, что возникает нужда в двух разных котлах. Применяется один, эксплуатируемый в высокотемпературном режиме.

При этом подсоединять тёплые полы к обратке от радиаторов нельзя. С подобной схемой трудно управлять процессом. Вы не сможете рассчитать, каков будет режим температур воды в обратке при температуре снаружи в -5°, а какой при -10° либо при -25°. Из-за этого контуры радиаторов и теплых полов надо разделять, а подачу производить через обычный трехходовой кран. Одним циркуляционным насосом вам обойтись, также не получится. Объединить в одной системе два очень разных конструктивно контура вы не сможете. Систему нельзя будет нормально сбалансировать.

Для балансировки в таких случаях применяется смесительно-регулировочный узел. Он представляет собой регулирующий клапан и циркуляционный насос. Последний постоянно прогоняет теплоноситель в контуре, а клапан осуществляет его подпитку нагретой водой так, чтобы удерживать температуру подачи на нужном уровне.


Отличия водяного теплого пола

Главный вопрос устраиваемого теплого водяного пола своими руками – теплый ли на самом деле? Ведь каждый из отопительных контуров обладает большой протяжённостью. Из-за этого гидравлическое сопротивление в системе часто достигает внушительной величины. Чтобы она функционировала, можно либо на каждом из этажей установить по отдельному насосу с небольшой мощностью либо поставить через промежуточный коллектор один, но мощный насос.

Выбор насоса производится, исходя из того расчёта, сколько теплоносителя и с каким давлением необходимо закачивать. При этом простое подсчитывание количества метров не даст точную цифру гидравлического сопротивления в системе. На неё оказывают влияние длина и диаметр труб, число разветвителей и вентилей, метод монтажа и число изгибов в магистрали. Как уже писалось, в профессиональном проекте данный показатель вычисляется в специальных компьютерных программах. Но, существует и другой подход. Есть штатное оборудование с заранее известными техническими характеристиками. Исходя из необходимых параметров, гидравлические свойства системы подгоняются под показатели насоса, при этом можно маневрировать разными параметрами системы.


Расчет количества труб в погонных метрах

Выполнив все расчеты, вы завели в проекте воду с заданными гидравлическими качествами на этаж. Что делать далее? Зная, что все контуры в силу разных объемов обогреваемых комнат, отличны по длине, нужно добиться одинакового гидравлического давления по всем участкам системы. Но напор насоса является величиной постоянной.

Если в различные по своей длине трубки подавать одинаковый объем воды, она в большем по длине контуре, отдав основанию тепловую энергию, на выходе окажется существенно холоднее, чем в контуре коротком. Поэтому могут появиться четко выраженные хорошо нагретые и совсем холодные участки. Самый плохой вариант, когда вода вообще не течет в более длинный контур, который обладает большим гидравлическим сопротивлением. Теплоноситель начинает движение по меньшему по длине пути и с меньшим сопротивлением.

Точный расчет по обустройству водяного теплого пола производится после всех приведенных в статье этапов. Но, приблизительно узнать количество необходимых материалов вы можете и заранее. Это нужно для того, чтобы вы знали масштабы своих финансовых затрат. Возьмем для примера комнату площадью 10м², в которой нужно поддерживать температуру в +20°.  Вдоль стен, где будет стоять мебель (одна стенка 5м и две стенки по 2м), надо оставить краевые участки, шириной в 30см. Высчитываем рабочую площадь системы:10-0,3·(5+2+2) = 8.3м².

Теперь надо определить тепловые потери комнаты. Они зависят от объема остекления, свойств утепления конструкций, потолочной высоты и пр. Разброс данного показателя может быть от 20 Вт/м² для домов с высокоэффективными ограждающими конструкциями и стеклопакетами, до 300 Вт/м² для зданий с тонкими стенами и большим числом проемов.

Схема расчета такова: чем выше тепловые потери, тем меньше нужен шаг укладки (или больший диаметр) труб для обустройства водяного пола. Если взять усредненную величину в 80 Вт/м², то приблизительные варианты выбора трубного диаметра и их шага в зависимости от средних показателей температуры воды, а также необходимое количество труб, можно узнать из сводных таблиц соответствующих СНиПов. При этом учитывайте, что температура у ног должна быть около +24°, а у головы +20°.

Видео расчета теплого водяного пола

Читаем дальше — узнаём больше!


Оценка: 2.8 из 5
Голосов: 393

Расчет трубы для теплого пола водяного, формула длины трубы

Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.

Расчет трубы для теплого пола

Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.

Перед началом расчета вам нужно собрать следующие данные:

  1. Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
  2. Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
  3. Расстояние от коллектора или коллекторного шкафа до точки входа.
  4. Максимальная величина контура – максимальная длина трубы выбранного вами типа.
  5. Диаметр трубы для теплого пола.
  6. Шаг укладки – расстояние между соседними трубами.
  7. Тип схемы укладки.

Подготовка расчета теплого пола

Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.

  • Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
  • Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Составление плана помещения

Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.

Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.

Расчет длины трубы для теплого пола

Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы. Выбор конкретной схемы зависит только от размера помещения и удобства монтажа. Некоторые мастера привыкли работать с одним вариантом и используют только его.

Схемы укладки трубы

Змейка последовательная

Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.

Плюсы:

  • Максимально простой монтаж
  • Легко регулировать расход трубы, просто увеличивая шаг

Минусы:

  • Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади

Змейка параллельная

Можно применять в помещениях любой площади и конфигурации.

Плюсы:

  • Удобно покрывать прямоугольные и многоугольные площади
  • Равномерный прогрев помещения

Минусы:

  • Сложный монтаж

Улитка — спиральная укладка трубы теплого пола

Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.

Плюсы:

  • Прекрасно покрывает площади квадратной формы
  • Равномерная теплопередача

Минусы:

  • Самый сложный монтаж, новички допускают ошибки

Формула расчета длины трубы

Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.

Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2

Где все значения даются в метрах:

  • Шк – ширина комнаты
  • Дк – длина комнаты
  • У – шаг укладки
  • К — расстояние от коллектора или коллекторного шкафа до точки входа

Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.

Пример расчетов длины трубы для теплого пола

Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:

5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м

Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.

Другая формула расчета длины трубы для водяного теплого пола

Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.

П / У х 1,1 + Кх2

Где все значения даются в метрах, а площадь – в квадратных метрах:

  • П – площадь помещения
  • У – шаг укладки
  • К — расстояние от коллектора или коллекторного шкафа до точки входа

Пример расчета длины трубы по альтернативной формуле

Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:

20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.

Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.

Выбрать трубу для теплого пола — https://comfohouse.com/24-truba-dlya-teplogo-pola

Как рассчитать тепловые потери для систем напольного отопления

Когда речь идет об удовлетворительном уровне комфорта и эффективности систем напольного отопления, важную роль играют расчеты тепловых потерь. Здесь точные цифры не только означают, что эти системы могут быть хорошо спроектированы, но и гарантируют, что они производят оптимальное количество тепла, несмотря на возникающие потери тепла.

Несмотря на то, что эти расчеты практически одинаковы для любого отопительного устройства, водяные системы напольного отопления, тем не менее, требуют индивидуального подхода к измерению потерь тепла.Интересно, как с этим быть?

Наш блог на этой неделе взглянет. Продолжайте читать, чтобы узнать!

Установка внутренней температуры для теплого пола

Учитывая эффективность водяных систем напольного отопления по сравнению с обычными обогревателями, включая радиаторы, при расчете теплопотерь необходимо учитывать рабочую температуру в помещении.

Это связано с тем, что температура воздуха в помещении с системой обогрева пола будет ниже, чем в помещении, обогреваемом радиатором, без ущерба для уровня комфорта.Это значение где-то между 1˚C-2˚C ниже.

Таким образом, в условиях, когда существует значительная разница между температурой наружного воздуха и средней температурой излучения, например, при использовании систем напольного отопления, потери тепла должны рассчитываться с использованием рабочей температуры. Здесь вентиляционные потери должны определяться исходя из температуры внутреннего воздуха.

Основываясь на этом методе, расчеты тепловых потерь могут снизить где-то между 6%-12%. В этом процессе может потребоваться обширное тепловое моделирование отапливаемого помещения, чтобы получить еще более точные показания.Таким образом, водяные системы теплых полов оказываются значительно более энергоэффективными и экономичными по сравнению с другими технологиями отопления, представленными на рынке.

Тепловые потери пола и вниз при водяном напольном отоплении

Когда речь идет о потерях тепла, характерных для этих типов систем, существенным фактором является потеря тепла вниз. Имеется в виду потеря тепла через пол. Чтобы обойти это, владельцы недвижимости должны утеплить пол, на котором размещены водяные системы теплого пола.В связи с этим необходимо принять меры к тому, чтобы потери тепла в этом процессе не превышали 10%.

Здесь также может быть уместно узнать о действующих стандартах и ​​правилах по изоляции. Они могут применяться ко всем уровням пола, охватывая цокольный этаж, промежуточный этаж, водяные системы напольного отопления или электрические системы теплых полов.

При расчете теплопотерь помещения необходимо помнить, что при перемещении тепла из более горячего места в более прохладное тепло не теряется за пределами труб теплого пола.Таким образом, расчеты должны исключать любые потери тепла, связанные с использованием труб отопления.

При этом в случаях, когда пол обогревается лишь частично, необходимо также рассчитывать потери тепла через неотапливаемые участки. Кроме того, в процессе расчета теплопотерь грунта периметр отапливаемой площади должен рассматриваться как пространство, равное одной трубе за пределами внешних труб системы.

Влияние объема помещения на потери тепла

Другим фактором, который необходимо учитывать при расчете потерь тепла для водяных систем напольного отопления, является объем помещения.

В связи с этим, в помещениях с высокими потолками и других пещеристых пространствах, как правило, увеличиваются потери тепла, что требует повышения уровня внутреннего тепла для достижения комфорта. Учитывая, что системы напольного отопления основаны на принципе лучистого отопления и считаются высокоэффективными обогревателями, это соображение обычно не вызывает проблем.

Еда на вынос

Системы теплого пола остаются одним из самых популярных решений для обогрева современных жилых и коммерческих помещений.

Чтобы насладиться беспрецедентным комфортом, эффективностью и экономией средств, эти системы обещают, поэтому расчет тепловых потерь играет важную роль в процессе подготовки к установке. Правильно рассчитывая эти цифры и значения, владельцы недвижимости могут получить максимальную отдачу от своей системы, завершив период окупаемости быстрее, чем предполагалось ранее.

Ручной расчет потери напора и потока в моей системе Radiant In Floor – My Brain Lounge

Я спроектировал свою излучающую систему для пола, в которой используются панели REHAU RAUpanels, используя LoopCad

. Недавно я установил излучающие панели REHAU в панели пола в своей гостиной, и я использовал программное обеспечение Avenir LoopCAD, чтобы сделать макет и дизайн для нее.

LoopCAD позволяет легко выполнять математические расчеты, но также важно знать, как выполнять математические расчеты без программного обеспечения, что приводит к сегодняшнему сообщению в блоге. Что происходит, когда вам нужно быстро определить размер помпы без доступа к компьютеру?

Что еще более важно, программное обеспечение Loopcad определяет размеры ваших насосов только для трубы и коллектора, а не для дополнительных элементов системы, таких как клапаны, расширительный бак, бойлер и т. д.

Для определения размера насоса необходимо знать две вещи. Невероятно легкая скорость потока и потеря напора, поэтому вы можете выбрать насос, который может производить «X» количество галлонов в минуту при «X» футов напора.

Как вручную рассчитать напор в системе Radiant in Floor

Формула для оценки потери напора выглядит следующим образом;

Длина самого длинного контура x 1,5 x 0,04

Что означает формула? Ну первый бит очевиден. Посмотрите на схему излучающего пола и какой длины самый длинный излучающий контур в полу?

Второе число «1,5» учитывает клапаны и любые другие компоненты вашей системы. Последнее число в формуле — это напор в контуре, который составляет 4 фута напора на 100 футов трубы.

ПРИМЕЧАНИЕ. При проектировании систем важно, чтобы они были рассчитаны на минимальную скорость 2 фута в секунду и максимальную скорость 4 фута в секунду. Если у вас меньше, система будет «булькать», а если больше, то будет звучать как товарный поезд.

В случае моей излучающей системы мой самый длинный контур составляет 158 футов трубы диаметром 3/8. Итак, наша формула выглядит так;

158 футов (самая длинная цепь) x 1,5 (добавьте немного буфера для клапанов и т. д.) x 0,04 (скорость на 100 футов шага) = 9.48 футов головы.

Насколько это близко к моему расчету loopcad? Это примерно вдвое. Моя система излучающего пола была рассчитана на дельта Т 10 градусов, при этом максимальная потеря напора в контуре составляет 4,9. Когда я добавляю потери напора для моего коллектора REHAU ProBalance, это добавляет дополнительные 0,01 фута напора, что дает общий напор в моей системе 5 футов напора.

Таким образом, использование эмпирического правила определенно не приведет к тому, что я занижу размер помпы, во всяком случае, оно побуждает меня использовать программное обеспечение и делать это правильно, чтобы я случайно не увеличил размер своих помп!

Как рассчитать GPM.

Расчет расхода или галлонов в минуту (галлонов в минуту) в вашей радиационной системе так же прост, если вы знаете формулу Universal Hydronics. Формула выглядит следующим образом;

галлонов в минуту = BTUH / дельта T x 500

Давайте быстро разберемся, что все это значит. BTUH — это количество тепла, которое требуется каждый час для обогрева помещения, в которое вы помещаете излучатель. Этот номер будет предоставлен вам вашим дизайнером или установщиком radiant и является критическим номером. Если вы ошибетесь с этим числом, все ставки будут сняты, поэтому даже не пытайтесь вычислить его, если вы не знаете, как это сделать.

DELTA T – это перепад температуры в вашей системе лучистого пола. Большинство жилых систем рассчитаны на работу при дельта-Т 10 градусов, потому что это обеспечивает равномерную температуру по всему полу. В коммерческих приложениях или в районах, где мы не живем, 20-градусная дельта T является обычным явлением.

Последняя цифра — это специфические характеристики используемой жидкости. В данном случае это чистая вода, которая равна 500. Это представляет собой вес 1 галлона воды (8,33), умноженный на 60 минут в час, умноженный на удельный вес воды.Вы делаете математику, и она равняется 499,8, которую мы округляем до 500. Требуется 1 БТЕ, чтобы поднять 1 фунт воды на 1 градус за 1 час.

В моем собственном проекте излучающего пола потери тепла составили 3 931 БТЕ, и, как мы обсуждали, в жилых системах обычно используется дельта Т 10 градусов, а в моей системе используется чистая вода. Итак, чтобы выяснить мой расход, математика равна

.

GPM = 3931 BTU в помещении / дельта T 10 градусов x 500 (удельный вес воды)
GPM = 0,78 галлона в минуту

Как это соотносится с моим программным расчетом? Loopcad рассчитал мой GPM в .79 галлонов в минуту, так что с уверенностью можно сказать, что математика работает.

Это означает, что для моей системы обогрева пола мне нужен насос, который может производить 0,78 галлона в минуту при напоре 9,48 фута. Используя этот номер, мы теперь можем найти кривую насоса Wilo или Taco и выбрать наш насос для работы. (Я большой поклонник насосов Wilo и Taco)

Важное примечание: Если вы используете гликоль в вашей системе теплого пола, показатель удельного веса 500 изменится!

Нравится:

Нравится Загрузка…

Родственные

LoopCAD – Программное обеспечение для лучистого отопления

LoopCAD — лучшее программное обеспечение для быстрого создания схем профессионального качества. схемы расположения систем лучистого отопления. Совершенно новый LoopCAD 2021 предлагает расширенные конструктивные особенности, включая интегрированные расчеты нагрева и охлаждения, подробные Гидравлические расчеты, расчет таяния снега, трехмерные изображения CAD и совместимость с OEM методы проектирования и материалы.И теперь MJ8 Edition обеспечивает ACCA &reg — Утвержденное руководство J &reg (8-я редакция) расчеты для отопления и охлаждения жилых помещений нагрузки (более в руководстве J…). LoopCAD — это самый простой и мощный инструмент для проектирования лучистого отопления.

LoopCAD доступен в трех различных редакциях, которые наилучшим образом соответствуют вашим потребностям. доступные OEM-версии работают без проблем со всеми тремя функциональными версиями.Для списка функции и новые функции в каждом выпуске, просмотрите PDF-файл со сравнением функций. Демо-видео представляет собой краткое введение, а Учебные уроки обеспечивают гораздо более глубокий взгляд.

Стандарт
Версия
  • Чертеж плана этажа и импорт (PDF, AutoCAD, JPG)
  • Автоматизированная схема (контур) генерации
  • Чертеж схемы (петли) от руки
  • Гидравлические расчеты на основе ручного ввода тепловых нагрузок (без автоматизированных тепловых потерь) расчеты)
  • Виды трехмерного чертежа
  • Надстройки OEM для получения подробных списков/предложений материалов
Профессиональный
Версия
  • Все функции стандартной версии, а также…
  • Автоматический расчет потерь тепла при рисовании
  • ASHRAE и CSA расчеты теплопотерь жилых помещений
Версия MJ8
  • Все функции Professional Edition, а также…
  • Руководство J, утвержденное ACCA (8-е издание), расчет нагрузки на отопление и охлаждение жилых помещений (больше информации…)
Чертеж плана этажа
Создание чертежей плана этажа выполняется очень быстро с использованием предопределенных комнат, дверей, окон. и другие объекты.Размеры комнат можно изменить, перетащив стены или углы, и они легко стыкуются вместе для создания сложных планов этажей. Формы комнаты могут быть быстро редактируется для создания очень сложных форм, и вы также можете использовать от руки инструменты рисования для создания более сложных фигур. LoopCAD также позволяет импортировать существующие AutoCAD*, PDF** или отсканированные чертежи для использования в качестве шаблона.
Автоматизированное рисование цепей
LoopCAD автоматически генерирует схемы для комнат в вашем проекте.Просто бросьте объект Circuit Entry, где вы хотите, чтобы схемы начинались, а LoopCAD позаботится остальных. Он автоматически проектирует вокруг препятствий, таких как лестницы, шкафы или кухонные острова. Легко редактируйте настройки, чтобы изменить тип рисунка, вращение, количество цепей или варианты расстояния между трубками. И используйте мощную галерею макетов инструмент для быстрого выбора лучшего шаблона для вашего дизайна.Также для геометрии помещения комплекс для автоматизированных схем, инструменты для схем от руки позволяют быстро рисовать точные схемы, которые вы хотите.
Расчет тепловых потерь
LoopCAD предоставляет возможность автоматического расчета тепловых потерь по комнатам. как вы рисуете свой план этажа.Вы можете выбрать метод расчета жилья, который лучше всего подходит для вашего проекта — ASHRAE, CSA или Manual J. LoopCAD автоматически определяет комнаты выше или ниже, и даже поддерживает расчет холодных перегородок между комнатами.
Расчеты холодильной нагрузки
Версия MJ8 обеспечивает расчет как отопительной, так и охлаждающей нагрузки. для жилых приложений.Полная поддержка Manual J 8th Edition, включая блок нагрузки, покомнатные нагрузки, инфильтрационные и вентиляционные нагрузки, детальное воздействие анализ разнообразия и оценки комнатного CFM.
ACCA
&reg — Утвержденное руководство J &reg LoopCAD MJ8 одобрен ACCA для жилых помещений Manual J (8th Edition). расчет нагрузки на отопление и охлаждение.Это упрощает прием ваших заявок местными властями, которым требуется программное обеспечение, одобренное ACCA. Нажмите здесь, чтобы узнать больше Детали.
Гидравлические расчеты
Гидравлические расчеты, которые имеют решающее значение для проектирования вашей радиационной системы, выполняется автоматически.Представление Radiant Design предоставляет простой способ анализировать и оптимизировать дизайн.
  • Тепловые панели
  • Температура поверхности
  • Температура панели
  • Температура воды – подача и перепад
  • Расход и потери напора
  • Управляемость/проблемы
Коммерческий режим
Коммерческий режим предоставляет новые мощные инструменты для проектирования вашего коммерческого излучающего оборудования. обогрев проектов, включая пользовательские области цепей, библиотеку пользовательских конструкций и значительные спектакль улучшения.Легко разделяйте большие области на несколько меньших цепей, автогенерация цепей лучше и быстрее.
Дизайн снеготаяния
Проектирование системы снеготаяния теперь напрямую поддерживается в LoopCAD.Нарисуйте места таяния снега, генерировать схемы, рассчитывать нагрузки и температуры почти так же, как вы сделать для лучистых систем отопления. Расчеты основаны на методах ASHRAE.
3D-виды САПР
LoopCAD создает 3D-виды вашего здания, которые вы рисуете в 2D.Новое 3D Представления являются мощным помощником для обеспечения точных расчетов тепловой нагрузки и также очень эффективен для сообщения вашей дизайнерской работы. Проверка размещения размеры окон, дверей и стен выполняются намного быстрее и точнее с 3D виды.
OEM-совместимость
LoopCAD 2021 доступен в пользовательских OEM-версиях, которые объединяют системы и компоненты от ведущих производителей Северной Америки (OEM).Вы можете не только проектировать схемы, выполнять расчет нагрузки, и создать все гидравлические данные, вы также можете создать полный список материалов от выбранного вами OEM. Рекомендации и данные OEM по проектированию также создаются в OEM-версии для вас.
Системные требования
Операционная система: Microsoft Windows 10, 8 или 7 (SP1), с Internet Explorer 9 или более поздней версии и с Microsoft и регистр .NET Framework 4.7
Процессор: рекомендуется 1,5 ГГц или выше
БАРАН: Минимум 2 ГБ, рекомендуется 8 ГБ или больше
Дисковое пространство: 70–150 МБ (Microsoft и reg .NET Framework может потребоваться до 4,5 ГБ)
Видео: SVGA или выше (рекомендуется разрешение 1920×1080 или выше)
Мышь: Внешняя мышь с колесиком прокрутки (не рекомендуется использовать встроенные коврики для мыши)

%PDF-1.7 % 2553 0 объект > эндообъект внешняя ссылка 2553 87 0000000016 00000 н 0000003771 00000 н 0000004094 00000 н 0000004148 00000 н 0000004278 00000 н 0000004623 00000 н 0000005297 00000 н 0000005336 00000 н 0000005451 00000 н 0000005722 00000 н 0000006384 00000 н 0000007047 00000 н 0000007606 00000 н 0000007863 00000 н 0000008471 00000 н 0000009024 00000 н 0000009275 00000 н 0000009876 00000 н 0000010239 00000 н 0000055144 00000 н 0000081857 00000 н 0000111042 00000 н 0000113693 00000 н 0000123521 00000 н 0000123779 00000 н 0000124128 00000 н 0000189671 00000 н 0000189746 00000 н 0000189834 00000 н 0000189992 00000 н 00001

00000 н 00001 00000 н 00001 00000 н 00001

00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001

00000 н 00001

00000 н 00001

00000 н 00001 00000 н 00001 00000 н 00001

00000 н 0000191580 00000 н 0000191706 00000 н 0000191861 00000 н 0000191917 00000 н 0000192025 00000 н 0000192149 00000 н 0000192287 00000 н 0000192343 00000 н 0000192455 00000 н 0000192511 00000 н 0000192633 00000 н 0000192689 00000 н 0000192799 00000 н 0000192855 00000 н 0000192971 00000 н 0000193027 00000 н 0000193145 00000 н 0000193201 00000 н 0000193257 00000 н 0000193449 00000 н 0000193505 00000 н 0000193631 00000 н 0000193687 00000 н 0000193797 00000 н 0000193853 00000 н 0000193997 00000 н 0000194053 00000 н 0000194175 00000 н 0000194231 00000 н 0000194287 00000 н 0000194343 00000 н 0000194487 00000 н 0000194543 00000 н 0000194599 00000 н 0000194656 00000 н 0000194842 00000 н 0000194899 00000 н 0000195051 00000 н 0000195108 00000 н 0000195262 00000 н 0000195318 00000 н 0000195374 00000 н 0000003544 00000 н 0000002082 00000 н трейлер ]/Предыдущая 21

/XRefStm 3544>> startxref 0 %%EOF 2639 0 объект >поток

Система водяного отопления – Процедура проектирования

Расчет системы водяного отопления может осуществляться в соответствии с приведенной ниже процедурой:

  1. Расчет тепловых потерь из комнат
  2. Рассчитать мощность котла
  3. Подобрать отопительные агрегаты
  4. Подобрать тип, размер и режим работы циркуляционного насоса
  5. Составить схему и рассчитать размеры труб
  6. Рассчитать расширительный бак
  7. Рассчитать предохранительные клапаны
  8. 7 190.Расчет потерь тепла

    Рассчитать потери тепла через стены, окна, двери, потолки, полы и т. д. Кроме того, необходимо рассчитать потери тепла, вызванные вентиляцией и инфильтрацией наружного воздуха.

    2. Рейтинг котла

    рейтинг котла может быть выражен как

    B = H (1 + X)

    04 (1)

    где

    B = рейтинг котла (кВт) =

    H = общие потери тепла (кВт)

    x = запас на нагрев – обычно используются значения в диапазоне 0.от 1 до 0,2

    Подходящий котел необходимо выбрать из производственной документации.

    3. Выбор нагревателей комнаты

    радиаторы и комнатные обогреватели рейтинг могут быть рассчитаны как

    R = H (1 + x)

    04 (2)

    , где

    R = рейтинг обогреватели в помещении (Вт)

    H = теплопотери из помещения (Вт)

    x = запас на обогрев помещения – общие значения в диапазоне 0.от 1 до 0,2

    Нагреватели с правильными параметрами необходимо выбирать из производственной документации.

    4. Размеры насосы

    Емкость циркуляционных насосов могут быть рассчитаны как

    Q = H / (H 1 — H 2 ) ρ (3)

    , где

    Q = объем воды (м 3 /с)

    H = общие тепловые потери (кВт)

    ч 1 5 расход = 4 кнталь/кг воды .204 кДж/кг. o C at 5 o C, 4,219 кДж/кг. O C на 100 o C )

    )

    H 2 2 2 = Enthalpy возвратной воды (KJ / KG)

    ρ

    = Плотность воды на насосе (кг / M 3 ) (1000 кг / м 3 на 5 o C, 958 кг / м 3 кг / м o C)

    для систем циркуляции накачки с низким давлением — LPHW ( 3) можно округлить до

    Q = H/4.185 (T 1 -T 2 ) (3b)

    T 1 1 = температура расхода ( o C)

    T 2 2 2 = температура обратного трубопровода ( o C)

    Для насосных циркуляционных систем низкого давления — LPHW a напор от 10 до 60 кН/м 2 и сопротивление трению основной трубы от 80 до 250 Н/м 2 9013 на метр трубы обычно.

    Для насосных циркуляционных систем высокого давления — HPHW напор от 60 до 250 кН/м 2 и сопротивление трению основной трубы от 100 до 300 Н/м 2 на метр трубы обычно.


    Циркулирующая сила в гравитационной системе может быть рассчитана как

    P = H G (ρ 1 — ρ 2 ) (4)

    , где

    p = циркулирующее давление в наличии (Н/м 2 )

    h = высота между центром котла и центром радиатора (м)

    g = ускорение свободного падения = 9.81 (M / S 2 )

    ρ 1 = Плотность воды при температуре расхода (кг / м 3 )

    ρ 2 = Плотность воды при температуре обратки (кг/м 3 )

    5. Калибровка труб

    Полная потеря давления в системе трубопроводов горячей воды может быть выражена как

    p t p 7 7 8 2 (5)

    P T T = Общая потеря давления в системе (N / M 2 )

    P 1 = основные потеря давления из-за трения ( Н/м 2 )

    p 2 = небольшая потеря давления из-за фитингов ( Н/м 2 )

    3

    3 Потеря аджирного давления из-за трения может быть альтернативно выражена как

    P 1 = I Ll (6)

    , где

    I = Основная устойчивость к трению трубы на длину трубы (N / м 2 на метр трубы)

    l = длина трубы (м)

    Значения сопротивления трения для фактических труб и объемных расходов можно получить из специальных диаграмм, составленных для труб или трубок.

    Незначительная потеря давления из-за фитингов в качестве изгибов, локтей, клапанов и аналогичных может быть рассчитана как:

    P 2 = ξ 1/2 ρ V 2 (7)

    или как Выраженные как «голова»

    h потери = ξ v 2 /2 г (7b)

    , где

    ξ = незначительный коэффициент потерь

    P Потеря = потеря давления (Па (Н/м 2 ), фунт/кв. дюйм (фунт/фут 2 )) )

    V = скорость потока (м / с, футов / с)

    H потерю = потери головы (M, Ft)

    г = ускорение гравитации ( 9.81 м / с 2 , 2 , 9 , 32.17 Ft / S 2 ) 2 )

    6. Расширный танк

    Когда жидкость нагревается, она расширяется. Расширение воды, нагретой с 7 o С до 100 o С , составляет примерно 4% . Чтобы расширение не создавало давление в системе, превышающее расчетное, обычно расширяющуюся жидкость отводят в резервуар — открытый или закрытый.

    Открытый расширительный бак

    Открытый расширительный бак подходит только для систем с подогревом воды низкого давления (LPHW).Давление ограничивается самым высоким расположением бака.

    Объем открытого расширительного бака должен быть в два раза больше предполагаемого объема расширения в системе. Формула ниже может быть использована для системы горячей воды, нагреваемой от 7 O C до 100 O C до 100 O C (4%):

    V T = 2 0,04 V W (8 )

    , где

    V

    T = Объем резервуара расширения (M 3 )

    V W W = Объем воды в системе (м 3 )

    Закрытый расширительный бак

    В закрытом расширительном баке давление в системе частично поддерживается сжатым воздухом.Объем расширительного бака можно выразить как:

    = V E = V W / (P W — P I ) (8b)

    , где

    V T 7 T = Объем расширительного резервуара (M 3 )

    V E 5 = Объем, с помощью которого содержание воды расширяется (M 3 )

    p w = абсолютное давление бака при рабочей температуре — работающая система (кН/м 2 )

    p i = абсолютное давление холодного бака при заполнении ( кН/м 2 )

    Расширяющийся объем может быть выражен следующим образом: ρ W W (8C)

    V W = Объем воды в системе (M 3 )

    ρ I = плотность холодной воды при температуре наполнения (кг / м 3 )

    ρ W = плотность воды при рабочей температуре (кг / м 3 )

    Рабочее давление системы — p w — должно быть таким, чтобы рабочее давление в высшей точке системы соответствовало температуре кипения на 10 o С выше рабочей температуры.

    p w = рабочее давление в высшей точке

        + перепад статического давления между высшей точкой и баком

        +/- давление насоса (+/- 904 9045 в зависимости от положения насоса)

    7. Выбор предохранительных клапанов

    Предохранительные клапаны для систем с принудительной циркуляцией (насосных)

    Настройки предохранительного клапана = давление на выходе насоса + 70 кН/м 2

    Предохранительные клапаны для самотечных циркуляционных систем

    Настройки предохранительного клапана = давление в системе + 15 кН/м 2

    Для предотвращения утечек из-за ударов в системе обычно устанавливается настройка не менее 240 кН/м 2 .

    Как рассчитать полы с подогревом? – TheKnowledgeBurrow.com

    Как рассчитать пол с подогревом?

    Если ваша система подогрева пола расположена под плиткой или камнем, ее мощность должна составлять 15 Вт на квадратный фут. Следовательно, следует умножить 15 на квадратные метры отапливаемой площади в помещении (а не на всю площадь помещения). Это дает вам общую мощность помещения.

    Какова нагрузка на пол для обогрева Ditra?

    1.Установите нагрузку системы теплого пола, которая будет регулироваться термостатом. Нагрузка на пол в кВт равна общей мощности кабеля или кабелей, подключенных к термостату, деленной на 1000.

    Как установить водяную систему теплого пола?

    Подробнее о Wildcat Man and Robin » Речь идет об установке водяного теплого пола в системе плитного пола. Пока строился новый дом, в моем последнем доме я залил бетонный пол поверх системы полов с деревянным каркасом и мог бы добавить туда лучистое тепло.

    Какая система отопления нужна для теплого пола?

    Но, если вы строите новый дом и хотите, чтобы полы с подогревом были повсюду, вам следует рассмотреть либо электрические нагревательные кабели для плит, которые можно установить непосредственно в бетонную плиту, либо систему водяного отопления в полах. Независимо от того, выбираете ли вы электрическое или водяное лучистое тепло, есть свои плюсы и минусы.

    Как работает система теплого пола?

    Системы лучистого обогрева пола используют солнечную энергию для нагрева воды, которая затем прокачивается через пол вашего дома.Вы можете использовать нагретую солнцем воду для обогрева дома вне сети. Из соображений эффективности лучистое тепло без солнечной энергии стоит намного меньше, чем воздушное отопление.

    Как работает система электрического подогрева пола easyheat?

    Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к планировке. Кабель укладывается в щелевые пластиковые каналы, закрепленные на полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна проходить по кривым или проходить в углах необычной формы.

    Калькулятор

    БТЕ (отопление) — сколько БТЕ мне нужно для комнаты?

    СКОЛЬКО BTUS НУЖНО ДЛЯ МОЕЙ КОМНАТЫ ИЛИ ДОМА?

    A B британский T гермальный U нит, или БТЕ, является международным показателем энергии. По определению, британская термальная единица — это количество тепла, необходимое для поднятия одного фунта воды, на 1 градус по Фаренгейту.

    Почему это важно? Знание количества энергии, измеряемой в БТЕ, необходимо для обеспечения комфортного проживания в вашем доме как в сезоны отопления , так и в сезоны охлаждения .

    Большинство людей думают, что термин «кондиционирование воздуха» подразумевает охлаждение воздуха внутри здания. Для многих профессионалов отрасли «кондиционирование воздуха» означает изменение среды внутри здания, чтобы сделать ее более комфортной. Это может означать охлаждение воздуха в жаркую погоду или нагрев воздуха при более низких температурах. Это может означать снижение уровня влажности. Или в более приятных погодных условиях, просто заменив внутренний воздух свежим наружным воздухом.

    Все дело в количестве энергии, необходимой для «кондиционирования» воздуха.И все дело в БТЕ, необходимых для выполнения работы. При кондиционировании воздуха в жаркую погоду БТЕ измеряют количество тепла, которое система может отводить из вашего дома каждый час. Обычно британская тепловая единица или БТЕ рассматривается в смысле определения нагрева. То есть сколько энергии нужно сделать, чтобы температура воздуха в помещении была более комфортной.

    Есть несколько онлайн-ресурсов с расчетными калькуляторами BTU. Для вашего удобства ваш эксперт WE LOVE FIRE включил три на ваше рассмотрение.Первые два — это просто «эмпирические правила», которые часто пригодятся во время наших бесед с клиентами.

    Первый метод заключается в том, чтобы просто вычислить площадь помещения, которое вы хотите обогреть. В более теплом климате умножьте это число на 10–15.  В более умеренном климате умножьте на 20–30.  А в холодном климате умножьте количество квадратных футов на 30–40.  Например, если вы пытаетесь обогреть 1000 квадратных футов в холодном климате 30 000–40 000 БТЕ добавят в ваш дом значительного тепла.

    Еще один быстрый и простой способ оценить необходимое количество БТЕ — использовать эту полезную таблицу:

    ПРИБЛИЗИТЕЛЬНАЯ МОЩНОСТЬ В БТЕ, НЕОБХОДИМАЯ ДЛЯ КВАДРАТНЫХ МЕХАНИЗМОВ

    ПРИМЕРНАЯ ПЛОЩАДЬ До 200 До 400 До 600 До 800 До 1000 РАССЧИТАЙТЕ НУЖНУЮ БТЕ!
    РЕКОМЕНДУЕМАЯ ИЗОЛЯЦИЯ 4000 БТЕ 8000 БТЕ 12 000 БТЕ 16 000 БТЕ 20 000 БТЕ
    СРЕДНЯЯ ИЗОЛЯЦИЯ 6000 БТЕ 12 000 БТЕ 18 000 БТЕ 24 000 БТЕ 30 000 БТЕ
    ПЛОХАЯ ИЗОЛЯЦИЯ 9000 БТЕ 18 000 БТЕ 27 000 БТЕ 36 000 БТЕ 45 000 БТЕ
    ПРИБЛ.КВ.ФУТ. РЕКОМЕНДУЕМАЯ ИЗОЛЯЦИЯ
    До 200 4000 БТЕ
    До 400 8000 БТЕ
    До 600 12 000 БТЕ
    До 800 16 000 БТЕ
    До 1000 20 000 БТЕ
    СРЕДНЯЯ ИЗОЛЯЦИЯ
    До 200 6000 БТЕ
    До 400 12 000 БТЕ
    До 600 18 000 БТЕ
    До 800 24 000 БТЕ
    До 1000 30 000 БТЕ
    ПЛОХАЯ ИЗОЛЯЦИЯ
    До 200 9000 БТЕ
    До 400 18 000 БТЕ
    До 600 27 000 БТЕ
    До 800 36 000 БТЕ
    До 1000 45 000 БТЕ
    РАССЧИТАЙТЕ НУЖНУЮ БТЕ!



    Эта таблица основана на высоте потолка 9 футов или меньше.Очевидно, что есть несколько других переменных, которые трудно определить количественно при оценке энергии, необходимой для обогрева вашего помещения. Имейте в виду, что это приблизительные оценки, и что фактические значения BTU будут зависеть от нескольких факторов: количества окон, климата, возраста здания, ориентации на юг, типа и количества изоляции, методов строительства и т. д.

    По своей конструкции третий калькулятор BTU гораздо более детализирован и учитывает многие из этих переменных.Подсчитайте, сколько БТЕ вам нужно для обогрева комнаты или даже дома с помощью дровяного, пеллетного или газового камина, топки или печи. Этот калькулятор BTU определит, какой размер печи требуется, всего за несколько шагов и такую ​​информацию, как площадь в квадратных футах (кв. фут). Большинство других онлайн-калькуляторов относятся к системам центрального отопления и/или кондиционирования воздуха. Наш калькулятор БТЕ является лучшим для каминов, печей и топок. Он был разработан экспертами каминной индустрии.

    Еще один момент, о котором стоит упомянуть.При расчете БТЕ, необходимого для всего дома из , расчет должен включать «наихудший сценарий». Например, самые низкие температуры в году могут быть -30 ° F. Может быть, такие холода бывают только один или два раза в год. Пожалуй, только раз в пять лет. Но основная система отопления должна иметь возможность нагревать дом от -30 ° F до 70 ° F, чтобы ваша семья чувствовала себя комфортно. Это перепад температур на 100°F!

    Если камин, печь или топка обычно используются в качестве дополнительного источника тепла или используются для зонального обогрева дома, разница температур может составлять всего 15°F — 25°F.

    Эти переменные являются основной причиной того, что производители создают универсальное и простое в использовании оборудование. Например, регулируемые газовые клапаны и пульты дистанционного управления для каминов, топок и печей. Эти элементы управления легко изменяют количество сжигаемого природного или сжиженного газа или энергию в БТЕ, подаваемую в помещение.
