Теплые полы своими руками: Монтаж водяного теплого пола своими руками – пошаговая инструкция

В традиционной корейской системе отопления ондоль горячие газы и дым из печки проходит в полостях под полом. Надёжная и эффективная технология выдержала проверку веками и успешно дошла до наших дней.

Современные теплые полы

В современных тёплых полах для нагрева используется вода или электричество. Обе технологии обладают как преимуществами, так и недостатками.

Преимущества любого тёплого пола в равномерном нагреве пространства, начиная с самого низа. Наверняка многие заметили, для того, чтобы согреться часто бывает достаточно одеть тёплые носки. Отопление в полу работает примерно так же, согревает прежде всего ноги, благодаря чему люди чувствуют себя комфортно при более низкой общей температуре воздуха в помещении. Следствие «эффекта тёплых носков» — на отопление расходуется меньше энергии.

Кроме того, ввиду отсутствия в помещении отдельных объектов и зон, нагретых больше, чем все остальные, практически отсутствуют потоки воздуха, вызванные теплообменными процессами и сопутствующие им сквозняки.

Водяной теплый пол

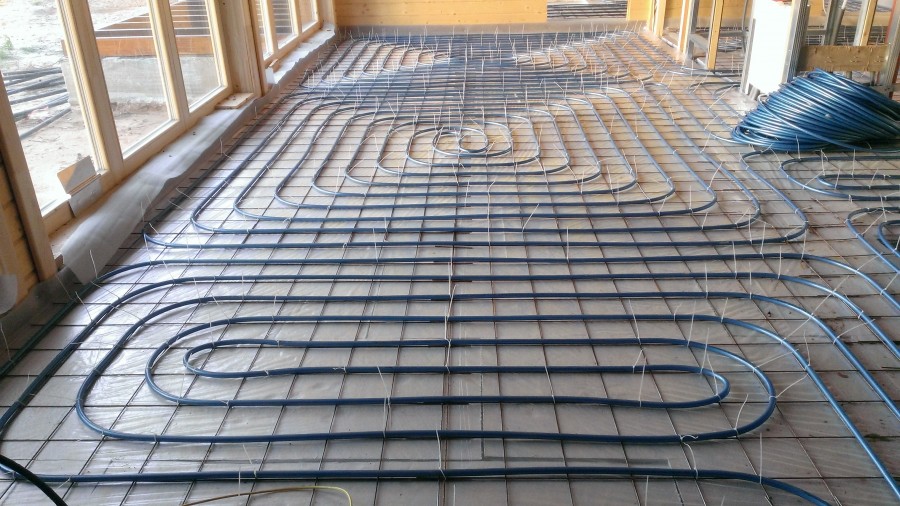

Тёплый водяной пол представляет собой систему труб, стационарно проложенных под полом и залитых стяжкой, в которых циркулирует горячая вода. Понятно, что доступ к трубам в полу крайне ограничен, случись протечка, устранить её довольно сложно.

Регулировка степени нагрева водяных полов происходит примерно также, как и регулировка радиаторов отопления, изменением подачи теплоносителя. Она может быть как ручной, так и автоматической с использованием системы датчиков, клапанов и сервоприводов.

Бытует мнение, что водяной пол не требует электричества. Это не совсем так, электричество необходимо автоматическим системам регулировки и циркуляционным насосам.

Несмотря на сложности с монтажом и ремонтом, водяные полы пользуются популярностью, что обусловлено меньшими эксплуатационными расходами в сравнении с электрическими полами.

Зато электрический тёплый пол можно устроить везде, где есть электричество, в то время как оборудовать водяной пол в городской квартире практически невозможно без конфликта с коммунальщиками, если только водяной пол не предусмотрен проектом, что встречается довольно редко.

Электрический теплый пол

Электрический тёплый пол представляет собой распределённый по площади нагревательный элемент, подключённый к сети через регулятор. В качестве нагревательного элемента в электрических полах используются одножильные и двужильные гибкие греющие кабели, нагревательные маты, плёнки и заполненные низкозамерзающей жидкостью полимерные трубки, внутри которых проложен нагревательный электрический кабель.

Отличия в свойствах электрических нагревательных элементов обуславливают отличия монтажных и эксплуатационных характеристик тёплых полов.

Одножильный нагревательный кабель требует подключения к сети обоих концов, в то время как свободный конец двужильного кабеля никуда не подключается. Считается, что электромагнитное излучение, присущее любому проводнику под напряжением, у двужильного кабеля ниже, чем у одножильного.

Обычные нагревательные маты представляют собой тот же кабель, но закреплённый на армирующей сетке, что облегчает укладку. В карбоновых нагревательных матах, их ещё называют инфракрасными, вместо проводников нагревателями служат карбоновые стержни.

Нагревательные кабели и маты монтируют в стяжку или под плитку, в плиточный клей. Как правило, предназначенные для установки в стяжку кабели мощнее. Плитка тоньше стяжки и обладает лучшей теплопроводностью, поэтому под неё укладывают менее мощные нагреватели. Назначение кабеля или мата указано в сопроводительных документах.

Плёночный пол не требует никакой стяжки или плиточного клея. Тонкую плёнку укладывают непосредственно под финишное напольное покрытие. Это самый простой и лёгкий способ монтажа тёплого пола.

Жидкостные электрические тёплые полы

Жидкостные электрические тёплые полы появились сравнительно недавно. Водяными их называют ошибочно, так как в нагревательных трубках не вода, а особая низкозамерзающая жидкость. Она понадобилась, чтобы повысить инерционность полов. В сравнении с обычным кабельным, жидкостный электрический пол медленнее остывает, «держит» тепло, что способствует экономии энергии.

Монтаж электрического тёплого пола зависит от его конструкции. Можно поручить эту работу профессионалам, купить тёплый пол вместе с установкой. Однако, стоит ли платить кому-то деньги, если можно смонтировать пол самому?

Монтаж теплого пола своими руками

Прежде чем покупать греющий электрический кабель или мат для тёплого пола следует подсчитать, какую площадь необходимо обогревать. Самый простой подход — закупить кабель на всю комнату. Но это неправильное решение.

В большинстве помещений нет необходимости греть весь пол, так как эффективность нагревателя под стационарно установленными предметами, например, под шкафом или под ванной, низкая. Кроме того, в таких местах велика вероятность перегрева кабеля и негативного воздействия тепла на мебель.

Нагревательный кабель состоит из собственно нагревателя и «холодного конца» для подключения к регулятору. Эти два компонента соединены между собой в заводских условиях и образуют единую секцию. Таким образом, укоротить нагревательный кабель нельзя, ни одножильный, ни двужильный. Эту особенность тоже следует учитывать до покупки.

Не пытайтесь проверить работоспособнось греющего кабеля, подключив его к сети. Весьма вероятно, что после такой попытки придётся идти на строительный рынок за новым кабелем. Для проверки кабеля пользуются тестером, измеряя сопротивление. Его значение можно найти в документации.

Кроме греющего кабеля в комплект электрического тёплого пола входит электрический терморегулятор и датчик температуры. Монтаж пола начинают с подготовки места для установки регулятора.

Место для установки терморегулятора выбирают исходя из удобства пользования и возможности подключения к электрической сети. Высота расположения регулятора может быть любая, но не менее 30 сантиметров от уровня пола. При оборудовании тёплого пола в ванной комнате или в другом влажном помещении регулятор устанавливают вне его.

Место под регулятор сверлят в стене коронным сверлом. Для подключения к регулятору греющего кабеля и датчика температуры понадобится прорезать штрабу (канавку) от регулятора до пола достаточной ширины и глубины, учитывая что температурный датчик и провод к нему располагают в пластиковой трубе.

Штрабу под пластиковую трубу готовят с учётом того, что радиус изгиба последней должен быть не меньше 5 см, а лучше ещё больше. Иногда это требование мешает скрытной установке, в этом случае придётся делать углубления в полу и в стене.

«Лёгкое» решение проблемы — согнуть трубу, чтобы она влезла куда надо и наплевать на требования, или вообще установить температурный датчик без трубы. Кратковременное «облегчение», однако, со временем может «вылезти боком», при выходе датчика из строя для замены придётся долбить стену и пол.

К терморегулятору необходимо подвести питание. Провода для этого выбирают исходя из максимальной нагрузки по току или по мощности. Двужильный медный провод сечением жилы 1 мм2 «держит» нагрузку до 16 А (3,5 Квт), 1,5 мм2 — 19 А (4,1 Квт), 2,5 мм2 — 27 А (5,9 Квт). Нагрузка для алюминиевого провода 2,5 мм2 не более 20 А (4,4 Квт), 4 мм2 — 28 А (6,1 Квт).

Пол размечают, и делают бумажный чертёж (эскиз), обозначая те места, где не требуется прокладка кабеля. От стен кабель должен отступать не менее чем на 5 см, и более чем на 10 см от нагревательных приборов, в том числе от труб центрального отопления.

Чертёж следует сохранить на будущее. Если возникнет необходимость проведения каких-то работ, он поможет избежать механических повреждений греющего кабеля.

Кроме того, в ходе работы над чертежом станет ясно, где именно будут располагаться концевая и соединительные муфты греющего кабеля. Они должны лежать на полу, но иногда их размеры превышают толщину стяжки. В этом случае под муфты делают углубления в полу.

Размечая положение кабеля на чертеже, целесообразно опираться на шаг укладки, длину кабеля, приходящегося на квадратный метр площади. Шаг вычисляют исходя из площади обогреваемой поверхности и длины греющего кабеля, указанной в паспорте. Точное соблюдение шага укладки поможет равномерно распределить нагреватель по площади.

Отрезки греющего кабеля не должны пересекаться. Между параллельными участками выдерживают расстояние не менее 8 см. На практике обычно выбирают интервал 10 см, что обусловлено расположением креплений (просечек) на монтажной ленте с шагом между ними 2,5 см.

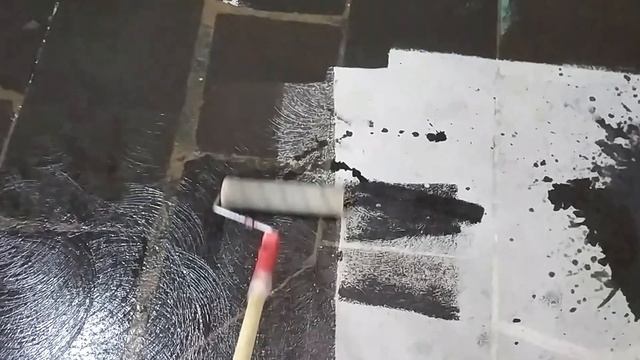

Перед монтажом с поверхности черновой стяжки пола тщательно убирают весь мусор, желательно пылесосом. Затем поверхность грунтуют, чтобы улучшить контакт пола со стяжкой.

Прежде чем укладывать кабель, на пол настилают теплоизоляционный материал и крепят его любым способом, не нарушающим целостность слоя. Тип и толщину материала выбирают в зависимости от потерь тепла. Если под полом находится отапливаемое помещение, то теплоизоляцию минимальной толщины достаточно уложить там, где намечена укладка кабеля, или вообще не укладывать. В противном случае изолируют всю площадь комнаты.

Для крепления кабеля используют монтажную ленту. Её полосы прокладывают в нужных местах поверх теплоизоляции поперёк кабеля и крепят к полу дюбелями через каждые 50-100 см.

Раскладку на полу по эскизу и крепление греющего кабеля к монтажной ленте начинают с крепления соединительной муфты. Стараются работать, не наступая на кабель, чтобы не повредить его. Полностью исключить хождение практически невозможно, поэтому все работы ведут в мягкой обуви. Чтобы убедиться в отсутствии повреждений, дважды измеряют сопротивление греющего кабеля, перед началом и по окончании укладки. В обоих случаях оно должно соответствовать паспортным данным.

Температурный датчик помещают в пластиковую трубу у её окончания, закрытого пробкой, и располагают посредине между параллельными линиями греющего кабеля на расстоянии от границы зоны обогрева примерно 50-60 см. Трубку крепят к полу с помощью дюбелей и хомутов. Датчик соединяется с терморегулятором обычным медным проводом сечением 1 мм2, который можно укорачивать или наращивать до 50 метров без ущерба точности регулировки.

Холодные концы нагревательной секции и провода датчика температуры подключают к терморегулятору в соответствие с его инструкцией.

Для проверки работоспособности тёплого пола после монтажа и подключения терморегулятора допускается кратковременная, не более минуты, подача питания. Вывод о работоспособности делают по началу нагрева кабеля и по работе сигнализации на терморегуляторе.

Убедившись в работоспособности тёплого пола, выключают питание и заливают пол стяжкой толщиной 3-5 см. Эксплуатация пола допускается после полного высыхания стяжки, обычно это занимает до 28 дней. Не следует включать обогрев до окончания этого срока.

При использовании информации из данной статьи на других интернет ресурсах(сайтах,страниц социальных сетей,при комментировании вне данного ресурса и др. ),убедительная просьба давать ссылку на данную страницу или 1stroitelny.kz. Благодарим за соблюдение общеизвестных правил,принятых в интернет пространстве!

Всю необходимую информацию о поставщиках материала для теплого пола, а так же о мастерах, которые оказывают услуги по монтажу в Казахстане, вы сможете найти в перечисленных ниже в категориях портала:

1. Продажа электрических теплых полов
2. Продажа водяного теплого пола
3. Продажа пленочного теплого пола
4. Необходимые комплектующие для теплого пола
5. Специалисты по прокладыванию кабеля и провода
6. Мастера по устройству теплых полов

Материал подготовлен редакцией портала http://www.1stroitelny.kz. Все вопросы и предложения высылайте на адрес редакции [email protected]

Размещение материала на других интернет-источниках, только с указанием ссылки на www. 1stroitelny.kz
Плагиат проверяется посредством http://content-watch.ru/

Количество просмотров с 12.09.2017

Теплый пол своими руками (+ фото) | Своими руками

Содержание ✓

• ✓ Модернизация идеи теплых полов своими руками
• ✓ Устройство теплых полов своими руками
• ✓ Теплый пол своими руками: мнение эксперта
• ✓ Теплый пол — мнение профессионалов
• ✓ Теплый пол или тепло под ногами — об отличиях конструкции

Модернизация идеи теплых полов своими руками

Хочу рассказать об одной технической поделке, которая, возможно, будет интересна многим домовладельцам.

Его автор мой сосед по даче, и я посылаю эту информацию с его согласия. А т.к. я был у него на «догоняющем» при установке, то надеюсь, что правильно подведу суть изобретения.

Сосед своими руками построил добротный гараж. Он хорошо утеплен, в нем есть смотровая яма и даже небольшая комната для отдыха.

А так как у него дома пол с подогревом, то решил использовать такую ​​же систему для обогрева гаража, но в сильно модернизированном виде.

Известно, что теплые полы бывают двух видов — электрические и водяные. Сосед объединил оба этих варианта и создал свою оригинальную схему, так как отапливать гараж одним электричеством очень дорого.

Смотрите также: Как уложить паркет на теплый пол (пол с подогревом)

Устройство теплых полов своими руками

Итак, система соседнего теплого пола состоит из двух частей: обогревающей и распределяющей тепло. Первый делается с помощью электричества, а второй напоминает водяной пол. С него и начнем рассказ.

По всей территории гаража по полу уложена металлопластиковая труба в виде петель. А по обеим сторонам смотровой ямы сделал два контура, не зависящих друг от друга.

Труба отделена от грунта 10-сантиметровым слоем теплоизоляционной плиты из пенополистирола экс-стиля. Когда это было сделано, мы залили трубу бетоном. Таким образом, при пропускании нагретой воды по трубе тепло не будет уходить в землю (пенопластовый тракт его перекроет), а полностью распределится по полу, что в свою очередь отдаст тепло всему гаражу.

Для приготовления теплой воды сосед приспособил все известные ТЭНы (на фото — темный вертикальный цилиндр).

Охлаждающей жидкостью в этой системе является вода. Его постоянный напор обеспечивает аккумулятор (красный бак). Для обеспечения циркуляции воды в системе предусмотрен насос. У соседа был старый насос, вот он и приспособил его туда, поставив для подачи охлажденной, сточной воды на ТЭН.

Уже две зимы эта система работает, и у соседа нет замечаний к его изобретению.

Смотрите также: Плитка и теплый пол в ванной своими руками – пошаговая инструкция и фото

Теплый пол своими руками: мнение специалиста

Технология устройства теплого пола в жилом помещении становится все популярнее. Сегодня на практике используется несколько систем отопления. В одном случае источником тепла могут быть трубы с горячей водой, в другом – электрический кабель. Отличие этих систем от других в том, что они представляют собой низкотемпературные нагреватели, распределяющие тепло равномерно по всей поверхности покрытия, нагревая ее до 30°С.

Конструкция отопления дома представляет собой многослойный пирог. Первый слой заливается бетонным основанием, затем укладывается гидроизоляция и теплоизоляция. Поверх теплоизоляционного слоя укладывается цементная или бетонная стяжка, в состав которой входят нагревательные элементы (рис. 1,2).

Следует отметить, что установка теплых полов на водной основе потребует проведения сложных монтажных работ, стоимость которых достаточно высока. Однако преимуществом такой системы является низкое энергопотребление при работе, не требующее больших финансовых затрат. В загородном доме, где площадь обогрева большая, водяные полы будут выгоднее. Но нельзя забывать, что в случае каких-либо протечек в трубах их место довольно сложно обнаружить.

На практике часто возникает вопрос: какой обогрев лучше? Несомненно, предпочтение часто отдается системам отопления с электрическим кабелем. Они уже зарекомендовали себя во всем мире как практичные и безопасные системы отопления. Кроме того, они удобны и просты в установке и не требуют особого ухода. Электрические полы можно укладывать в любой части дома и под любое напольное покрытие (плитка, дерево, ламинат, линолеум). В современных системах с электрообогревом можно организовать обогрев не всей поверхности, а только какой-то части пола.

В помещении, оборудованном теплым полом, постоянно тепло и уют, даже при перепаде температуры в помещении. Никогда не будет сквозняков и воздушных вихрей с микрочастицами пыли. В первую очередь это связано с тем, что теплый пол имеет небольшую рабочую температуру (в отличие от радиаторной батареи, которая прогревается до 70°С).

Система теплых полов состоит не только из нагревательных элементов, она также оснащена оборудованием терморегуляции (датчиками температуры и регуляторами температуры). Датчики температуры воздуха позволяют поддерживать необходимую комфортную температуру в помещении на разной высоте. Так. на уровне головы температура держится в пределах 18-24°С, на уровне пола — 24-27°С. Такой разумный обогрев (отопление) с вертикальным распределением тепла позволяет снизить расход электричества.

Теплый пол — мнение профессионалов

Система теплых полов для начинающих

Системы теплых полов приобретают все большую популярность, поскольку способствуют повышению теплового комфорта в помещении. В загородном доме можно установить водяной или электрический теплый пол.

Теплый пол по сути представляет собой очень большой радиатор, уложенный горизонтально под ногами. В отличие от конвекторов, в которых нагревается воздух, проходящий по металлическим трубкам, здесь, благодаря инфракрасному излучению, испускаемому теплой поверхностью, в первую очередь нагреваются окружающие предметы, в том числе и наше тело.

Максимальный комфорт

Пол с подогревом, излучающий лучистое тепло, имеет большие преимущества перед аналогами меньшего размера – радиаторами отопления. Они заключаются: а) в наиболее правильном распределении тепла по высоте: от пола до потолка; б) при отсутствии сквозняков.

При использовании радиаторного отопления снижается относительная влажность воздуха, необходимо постоянно проветривать помещение, а конвекционные потоки вызывают высокую концентрацию пыли в помещении. В помещении с «теплым полом» создается максимальный тепловой комфорт, и люди в нем чувствуют себя очень комфортно.

Больше тепла!

Экономически нецелесообразно отдавать всю функцию отопления в доме только «теплым полам». Ограничения связаны с тем, что пол не должен нагреваться до такой же высокой температуры, как радиатор. По нормам — max, температура пола 32 гр. При такой температуре пола тепла, выделяемого поверхностью, может не хватить для обогрева: будут больше теплопотери. Придется серьезно озаботиться утеплением дома. А вот с помощью «теплых полов» можно решить проблему дополнительного обогрева для создания наибольшего теплового комфорта. Как дополнение к основной системе отопления «теплые полы» не создают проблем ни при проектировании, ни при монтаже, ни при эксплуатации.

Я водянистый, я водяной!

Определившись с планировкой «теплых полов», необходимо решить следующий вопрос: какими они должны быть – водяными или электрическими?

Водяной «теплый пол» по сути является элементом единой системы отопления. Теплоносителем, как правило, является горячая вода, проходит по трубам, проложенным в бетонной стяжке или непосредственно по теплоизолированному черновому полу под напольным покрытием, и нагревает поверхность пола. Естественно, требуется самостоятельная регулировка температуры теплоносителя, чтобы пол не перегревался. Для этого устанавливается узел смешения теплоносителя, состоящий из насоса, коллектора и термостатического смесителя.

Вода под ногами

Трубы, встроенные в стяжку, хорошо защищены от механических повреждений. А вот при скрытом монтаже с протечками бороться сложно – их сложно обнаружить, а для доступа к поврежденной трубе придется вскрывать пол, разрывать стяжку. Поэтому лучше предусмотреть все меры еще на этапе установки, чтобы исключить поломку. Важно выбрать качественные трубы и фитинги. В водяных «теплых полах», как правило, применяют гибкие трубы из сшитого полиэтилена или качественные металлопластиковые трубы. При заливке бетона в трубах должно поддерживаться давление. И обязательно провести гидроиспытание перед заливкой стяжки.

Способы укладки теплых полов

Самый простой и быстрый способ укладки водяного «теплого пола» — одинарный змеевик. Обычно используется, если необходимо уложить пол на большой площади. Но у него есть минус: неравномерное распределение температуры по поверхности пола. Двойной змеевик – это модификация одинарного змеевика, отличающаяся тем, что подающая и обратная трубы идут параллельно друг другу.

Обеспечивает более равномерное распределение тепла по поверхности пола, но большее распространение температуры на небольших площадях. Лучше всего со спиралью. Он самый сложный в монтаже, требует больше времени, но имеет наиболее равномерное распределение температуры по поверхности пола.

Трудности выбора

Водяные «теплые полы» экономичнее электрических. Действительно, природный газ — самое распространенное топливо в системах отопления — намного дешевле электричества (в пересчете на тепло, вырабатываемое на единицу). Другое дело регионы, где нет газификации.

Остается единственный вариант — электрические «теплые полы», которые бывают стержневыми, пленочными и кабельными.

Инфракрасный стержень

Интересное решение — саморегулирующийся карбоновый коврик. Нагревательными элементами в нем являются углеродные стержни, соединенные параллельно токопроводящей шине, а за тепловыделение отвечает композитный материал, содержащий мелкодисперсный графит. При нагревании материал расширяется, расстояния между зернами графита увеличиваются, а электрическое сопротивление увеличивается.

Соответственно падает тепловая мощность. Мат можно разрезать из рулона прямо на месте, если это требуется во время установки. У входной двери и под окнами мощность максимальная, а под мебелью и ковром — минимальная. Как и саморегулирующийся трос, карбоновый мат не может перегреться и перегореть.

Пленочная инфракрасная

Нагревательный элемент пленочной инфракрасной системы представляет собой тонкую полимерную пленку, поверхность которой излучает инфракрасные лучи. Между двумя слоями полиэстера запечатаны сегменты токопроводящего наполнителя (графит, углерод), к которым по проводникам течет электрический ток. Пленка позволяет укладывать теплый пол даже под такие капризные напольные покрытия, как ламинат или ковролин.

При этом стяжка не требуется, пленка просто подстилается под напольное покрытие. В связи с этим пленочные полы можно установить даже во время косметического ремонта всего за пару часов.

Регулировка температуры

Термостат — устройство для управления функциями системы отопления. При достижении температуры заданных значений система обогрева отключается, а в случае охлаждения снова начинает свою работу. Термостаты обычно монтируются на стену, их количество и мощность определяется площадью «теплого пола». Термостаты бывают электромеханические и электронные.

Первые отличаются простотой, надежностью и относительно невысокой стоимостью, но чаще устанавливаются в производственных помещениях. Второй – высокоточный, более удобный в использовании, оснащен ЖК-дисплеем. Среди электронных терморегуляторов выделяют программируемые устройства, позволяющие устанавливать необходимую температуру в определенные дни и часы.

Кабельный пол

Полы на основе нагревательных кабелей делятся на кабельные секции и нагревательные маты. Кабельный пол представляет собой кабель с высоким удельным электрическим сопротивлением, зигзагообразно уложенный в бетонную стяжку, расположенный под напольным покрытием. Кабель укладывается на теплоизоляцию, покрытую фольгой, чтобы тепло шло в основном вверх, а не во все стороны равномерно.

В качестве теплоизоляционного материала используется пробка или пенополистирол. Кабель должен быть снабжен двухслойной изоляцией, защитным экраном, поглощающим большую часть электромагнитного излучения, и герметичными муфтами.

Выберите кабель

Резистивный кабель может быть одножильным или двухжильным. Двухжильный провод излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный.

Европейские стандарты предусматривают, что в помещениях, где находятся люди, необходимо использовать только двухжильный кабель. Тепловыделяющим элементом саморегулирующегося кабеля является полимерная матрица, запрессованная между параллельными жилами.

Саморегулирующийся кабель можно разрезать на куски любой длины. Мощность линии не зависит от длины цепи. Нити кабеля могут располагаться близко и даже пересекаться — кабель не перегревается.

Прокладка по правилам

Электрический кабель прокладывается под открытыми площадками пола. Его нельзя размещать под коврами и мебелью, близко к полу, так как кабель может перегреться и выйти из строя. Шаг укладки рассчитывается исходя из требуемой мощности.

Укладывать термоматы стало еще проще. Представляют собой полиэтиленовую сетку с уже прикрепленным к ней кабелем. Мат укатывается по слою теплоизоляции и заливается цементно-песчаной стяжкой – вот и вся работа. Толщина стяжки от 2 до 5 см. Существуют также ультратонкие нагревательные маты на эластичной эластичной основе. Их укладывают в слой плиточного клея, толщина которого всего 8-10 мм.

Водяной пол Rehau — мастер-класс

По периметру помещения закреплена дистанционная изоляция — самоклеящаяся лента из вспененного полиэтилена.

На всю поверхность пола укладывают теплоизоляционные маты из пенополистирола, пенополиуретана или минеральной ваты.

Защитную пленку (фартуковая самоклеящаяся лента) согнуть и накрыть изоляционными матами.

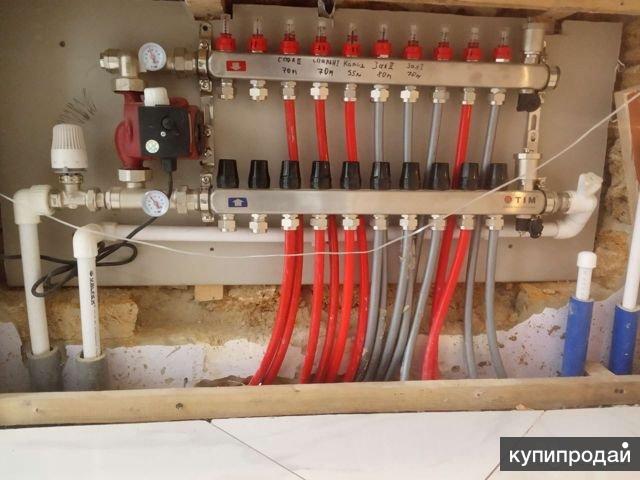

Конец трубы отопления Rautherm соединяется с коллектором. После прокладки отопительного контура трубу снова подводят к коллектору.

Система заполнена водой.

Произвести гидравлическую балансировку. Трубопроводы проверяются на герметичность.

Во время заливки цементной или гипсовой стяжки система затвердевания стяжки проводит тепловое испытание.

Сердечник UNIMAT своими руками

1. Очистить пол. Расположите теплоотражающий материал. Подготовьте пол для датчика пола в полу.

2. Равномерно распределите маты Unimat Rail по площади пола и соедините полосы друг с другом.

3. Закрепите коврики на поверхности пола скотчем. Подсоедините провода нагревательного мата к термостату.

4. Установите датчик пола в монтажную гофрированную трубку и закрепите ее. Вставьте и подключите датчик к термостату.

5. Подключите термостат к сети. Включите мат, проверьте его работоспособность и надежность соединений.

6. Постепенно нанесите цементную стяжку или плиточный клей. Включайте подогрев только после полного затвердевания стяжки!

Пленочный пол CALEO

На поверхность пола уложить теплоотражающий материал.

Расстилать листы термопленки Caleo Grid на теплоотражающий материал (без воздушного зазора). Установите термостат.

Проложите 1 монтажные провода и определите, где снять изоляцию. Подсоедините термопленку к проводу. Изолируйте точки соединения.

Подсоедините соединительные провода к термостату.

Установите и подключите датчик температуры пола к термостату. Протестируйте систему отопления.

Поверх «теплого пола» и финишного напольного покрытия уложить полиэтиленовую защитную пленку.

Теплый пол или тепло под ногами – о различиях в конструкции

Система «теплый пол» используется, как правило, как дополнительный отопительный контур, больше для комфорта, чем для поддержания нужной температуры в доме. Хотя ничто, казалось бы, не мешает превратить его в основной источник тепла, ведь «теплый пол» — это, по сути, большой радиатор, уложенный плашмя. При этом он расположен оптимальным образом – под ногами.

Как и любой радиатор отопления, «теплый пол» за счет испускаемого его поверхностью инфракрасного излучения нагревает, в первую очередь, не воздух, а предметы, находящиеся в помещении, в том числе и наши бренные тела. И от них постепенно нагревается воздух. Такой обогрев создает более комфортное ощущение тепла, чем конвекторы, в которых нагревается воздух, проходящий через раскаленные металлические трубки.

Весь пол — большой радиатор

Пол с подогревом до температуры около 30-32°С имеет ряд существенных преимуществ перед металлическими аналогами, имеющими более скромные размеры — радиаторами отопления, которые обычно располагаются вокруг периметр комнат.

Во-первых, нет таких резких перепадов температуры, а значит нет и сквозняков. Во-вторых, теплый воздух поднимается от пола к потолку, благодаря чему возле пола не образуется слой холодного воздуха, а ноги, что немаловажно, всегда остаются в тепле. В совокупности все это называется тепловым комфортом, а «теплый пол» в этом деле спец!

НАША ССЫЛКА

Как бы ни был прост монтаж кабеля «теплый пол», еще проще укладывать готовые термоматы. Представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают поверх укрытой фольгой теплоизоляции и заливают цементно-песчаной стяжкой толщиной от 2 до 5 см. Стяжка служит не только основой для напольного покрытия, но и аккумулятором тепла, равномерно распределяя его по всей площади отапливаемого пола.

Что мешает сделать «теплый пол» основной системой отопления в доме, напрочь отказавшись от радиаторов и конвекторов? Почему наоборот: радиаторы доминируют, а «теплый пол» только помогает? В первую очередь необходим инженерный расчет. Возможные ограничения связаны с тем, что пол нельзя нагревать до такой же высокой температуры, как радиатор. Действующие нормы устанавливают максимально допустимую температуру пола: 32°С.

Если пол будет горячее, то вместо комфорта можно даже навредить своему здоровью. Тепла, выделяемого с поверхности пола при относительно низкой температуре, может быть недостаточно для полноценного обогрева помещения. И нам придется либо отказаться от системы теплого пола, либо позаботиться об утеплении дома.

Кроме того, есть вопрос цены. Система отопления с помощью «теплых полов» обойдется значительно дороже, чем обычная система радиаторного отопления. Однако, кроме первоначальных затрат, есть еще и эксплуатационные расходы.

И если эксплуатация электрического «теплого пола», играющего роль единственной системы отопления в доме, действительно влетит в копеечку, то водяной «теплый пол» может быть достаточно экономным, т. температура в трубах, проложенных под полом, значительно ниже, чем в батареях отопления. В общем, надо считать.

Что касается задачи дополнительного обогрева в таких помещениях, как прихожая, кухня и санузлы, где часто встречается плиточное напольное покрытие, то она легко решается с помощью «теплых полов», как электрических, так и водяных.

Водяной «теплый пол»

Водяной «теплый пол» по конструкции и монтажу мало чем отличается от обычной системы радиаторного отопления. Но под окнами нет батарей. Горячая вода или другой жидкий теплоноситель протекает по трубам, уложенным на теплоизолированном черновом полу под напольным покрытием — непосредственно или в бетонной стяжке — и нагревает поверхность пола.

Конечно, желательна самостоятельная регулировка температуры теплоносителя, чтобы пол не перегревался. В водяных «теплых полах» обычно используются трубы из сшитого полиэтилена или качественные металлопластиковые трубы с очень надежными и прочными соединительными элементами, ведь добраться до них в случае аварии очень и очень сложно.

Водяные «теплые полы» намного экономичнее электрических полов. При этом монтаж водяных «теплых полов» довольно прост, и с ним, в принципе, вполне можно справиться самостоятельно. Кроме того, водяные «теплые полы», в отличие от электрических, не создают электромагнитного излучения, которое хоть и не превышает действующих норм, но все же не добавляет ценности нашему здоровью.

Но по этим причинам электрические «теплые полы» целесообразно использовать в помещениях с небольшой площадью, в которых люди не находятся долго: в тамбуре, в прихожей, на крыльце дома — и лучше отдайте предпочтение водяным «теплым полам» на кухне и в ванной.

Электрический теплый пол »

Электрический «теплый пол» представляет собой кабель с высоким удельным электрическим сопротивлением, заложенный в бетонную стяжку под напольным покрытием. Его укладывают зигзагообразным способом с шагом, который необходимо рассчитывать исходя из требуемой мощности. Под кабелем находится теплоизоляция, покрытая фольгой, чтобы тепло распространялось вверх, а не во все стороны. Кабель должен иметь двухслойную изоляцию, защитный экран, поглощающий основную долю электромагнитного излучения, и герметичные соединения.

Чаще всего используется обычный резистивный кабель, потому что он значительно дешевле более совершенного саморегулирующегося кабеля, о котором речь пойдет ниже. Резистивный кабель для «теплых полов» бывает двух видов: одножильный и двухжильный (витая пара). Двухжильный кабель излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный — в этом его преимущество.

Датчик температуры вмонтирован в пол. Вместе с автоматическим термостатом, установленным в помещении, они поддерживают заданную температуру пола.

Резистивный кабель прокладывается только под открытыми участками пола. Его нельзя размещать под коврами и мебелью, близко к полу, так как кабель может перегреться и выйти из строя.

На заметку:

В системах водяного теплого пола традиционно используются трубы из сшитого полиэтилена (ПЭП) или металлопластика.

Также применяются гофрированные трубы из специальной нержавеющей стали

. У них самая высокая теплопроводность — 17Вт/м ² К (из-за теплопроводности самой стали и толщины стенки всего 0,3 мм),

, что обеспечивает максимальную эффективность обогрева (для труб PEX, толщина стенки 2 мм, теплопроводность — 0,5 Вт/м*К).

Теплоотдача стальных гофроконтуров на 20% выше, чем у пластиковых аналогов. И дело не только в физических свойствах стали.

В гладкостенных трубах (пластиковых) течение ламинарное, то есть спокойное.

При этом у стенок отопительного контура жидкость холоднее, чем в центре потока.

В гофрированных трубах жидкость течет турбулентным (турбулентным) потоком, что обеспечивает непрерывное перемешивание теплоносителя и, как следствие, максимальную теплую температуру у стенки трубопровода. В результате повышается эффективность системы в целом.

Саморегулирующийся кабель

По сравнению с резистивным кабелем так называемый саморегулирующийся кабель имеет огромное преимущество: ему, в принципе, не грозит локальный перегрев. Такова его конструкция: топливным элементом в нем служит полимерная матрица, зажатая между двумя параллельными медными проводниками. Теплоотдача, как и удельное электрическое сопротивление, зависит от температуры: при понижении температуры сопротивление уменьшается — мощность увеличивается, и наоборот: при нагреве участка кабеля его сопротивление увеличивается, а тепловыделение уменьшается.

Саморегулирующийся трос можно разрезать на куски любой длины, что, конечно, очень удобно. Мощность линии не зависит от длины цепи. Нити кабеля могут располагаться близко друг к другу и даже пересекаться — все равно кабель не перегревается. Саморегулирующийся кабель ведущих производителей (Thermon, Raychem, Nelson, Fujikura) служит 20-25 лет, сохраняя свои технические характеристики.

Но стоимость саморегулирующегося кабеля в несколько раз превышает стоимость резистивного кабеля. Только из-за высокой цены саморегулирующийся кабель в системах «теплый пол» не получил широкого распространения. А вот в системах защиты от обледенения крыш, трубопроводов и резервуаров с топливом ему нет равных.

На заметку: пусть лед растает!

Лед в стакане хорош. А вот лед под ногами, в водосточной трубе или нависший над головой в виде убийственной сосульки — это очень и очень плохо.

Обледенение кровли чревато весенним паводком на чердаке и повреждением кровельного материала, а наледь в водосточных желобах грозит непоправимым разрушением водосточных труб.

Для защиты от вредного гололеда широко применяются кабельные системы обогрева. Антиобледенительная система устанавливается на готовую крышу, подключается и далее работает самостоятельно. Под контролем датчиков обогрев включается только в период возможного обледенения и выключается, как только кровля освобождается ото льда. Наряду с кровлей противообледенительные тросы защищают водосточные и водосточные трубы, ливневые стоки, а также мансардные окна.

На плоской крыше целесообразно использовать армированный трос.

В противообледенительных системах используются как резистивные, так и саморегулирующиеся кабели. Резистивный кабель имеет хорошее сопротивление и мощность по всей длине, но их постоянство неизбежно приводит к перерасходу энергии. Саморегулирующийся кабель лишен этого недостатка, но стоит в несколько раз дороже. Так что нужен расчет в каждом конкретном случае.

Греющий кабель можно прокладывать не только по крыше, но и для обогрева крыльца, дорожки во дворе, небольшого участка, въезда в гараж и т. д. Также можно использовать специальные шланги, обеспечивающие циркуляцию нагретой жидкости (желательно антифриз, а не сама вода может замерзнуть).

НАШ СОВЕТ

Мощность троса для кровли рассчитывается исходя из местных климатических условий, кровельного материала и качества утепления кровли.

Как правило, применяют кабели с тепловыделением 20-30 Вт/м и мощностью 250 Вт.

Система оснащена датчиками температуры и регуляторами температуры. В водосточных трубах и лотках размером более 125 мм рекомендуется устанавливать две кабельные линии, что обеспечивает мощность порядка 40 Вт/м.

Самый тонкий

В последнее время набирает популярность электрический теплый пол с нагревательным элементом из аморфная металлическая лента … Такие сверхтонкие нагревательные маты имеют ряд преимуществ: Маты можно устанавливать под любую поверхность : плитка, ламинат, ковролин, линолеум, паркет. Допускается возможность установки мебели и фаянса.

Лента из аморфного металла покрывает до 50% поверхности мата, что гарантирует равномерный нагрев.

Другими словами, нет эффекта «тепловой зебры».

Лентообразная конструкция, высокая теплопроводность изоляции, малая теплоемкость позволяют добиться высокого КПД и значительной экономии электроэнергии.

© Авторы: Меркушев Алексей, Страшнов Виктор, Рябов Алексей

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Оборудуйте свой дом лучистым теплом, потрясающая инвестиция

Лучистое «потолочное» тепло

«Степлер» из-под пола

Лучистое тепло ваших стен

Ваши руки, Ваши инструменты Наши доступные установочные пакеты , Консультация нашего эксперта Непревзойденная комбинация , которая повысит стоимость при перепродаже, комфорт и эффективность в вашем доме.

ЭТО ТО, ЧТО СИЯНИЕ ДОБАВИТ В ВАШ ДОМ.

• Новый уровень комфорта и эффективности . Комфорт – это всегда приятно, а энергоэффективность становится все более важной с каждым днем.
• Значительно улучшено здоровье. Да, лучистое тепло сделает вашу семью здоровее . Обычные системы разносят грязь, пыль, микробы, вирусы, аллергены и перхоть домашних животных по всему дому всю зиму. Легко понять, почему люди болеет зимой. Конструкция вашей системы отопления является очень важным фактором.
• Положительный вклад в окружающую среду. Вы можете сделать что-то прямо, своими руками, чтобы сделать мир лучше для следующего поколения.
• Ценная энергетическая система за небольшую часть стоимости, которую должны платить другие. Купить напрямую у производителя , без посредников. Вы будете контролировать проект от начала до конца.
• Последние достижения в области энергоэффективных технологий.
• Повышенная стоимость вашего дома при перепродаже .
• Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
• Рост гордости за свой дом и удовлетворение от хорошо выполненной работы.
• Щелкните здесь для получения дополнительной информации о преимуществах лучистого тепла.

ПОКАЖЕМ ВАМ КАК!!

Загрузите или прочитайте эти руководства по установке прямо с нашего веб-сайта.
Работу может выполнить достаточно компетентный Разнорабочий или сделать это самостоятельно .

Руководство по установке скоб
Инструкции по установке труб между лагами пола. Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло . В этом руководстве показано, как!

Руководство по установке потолка
Установка труб в потолке раньше была очень распространенным методом установки лучистого тепла, а — отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу. Это также работает как хорошее дополнение, если теплый пол не может полностью нагреть помещение.

Руководство по установке на стену
Инструкции по установке труб в стены. Еще один хороший способ повысить уровень комфорта любого пространства. Это также работает как хорошее дополнение , если теплый пол не может полностью обогреть помещение.

ЕСЛИ ВЫ ВИДИТЕ ВАШИ БАЛКИ СНИЗУ, ТО ВЫ МОЖЕТЕ СДЕЛАТЬ ЭТО!

Почти законченная установка может выглядеть примерно так

Система скрепления является наиболее распространенным способом придания блеска любой конструкции, новой или старой. В системе скрепления алюминиевые ребра теплоотвода используются для удержания труб лучистого нагрева вплотную к нижней части чернового пола. Затем под ним устанавливается отражающий барьер и изоляция, чтобы все тепло уходило в нужном вам направлении, то есть в комнату наверху.

Если вы видите свои балки снизу, значит, вы можете пользоваться всеми преимуществами лучистого тепла, установив систему «Stapple-Up» . Если вы используете водонагреватель в качестве источника тепла, теперь у вас есть система, СОВМЕСТИМАЯ С СОЛНЕЧНОЙ СИСТЕМОЙ! Нажмите здесь, чтобы узнать больше об этой опции.

ПОЧЕМУ RADIANTEC ДОЛЖЕН БЫТЬ ВАШИМ ПОСТАВЩИКОМ ЛУЧШЕГО ОТОПЛЕНИЯ?

• Опыт: Мы работаем с 1979 года. Все наши специалисты установили сотни тысяч футов труб лучистого обогрева , чтобы они могли предоставить реальные решения ваших вопросов.
• Качество: Большая часть нашей системы производится в США, при этом многие компоненты производятся на нашем собственном предприятии нашим опытным персоналом . Все оборудование, которое мы производим, подвергается лучшим отраслевым методам испытаний ДО того, как оно будет отправлено за дверь.
• Гарантия: Трубка, которая является самой важной частью системы, поставляется с лучшими в отрасли ПОЖИЗНЕННАЯ ГАРАНТИЯ!
• Мы работаем для ВАС: Наша миссия заключается в предоставлении наилучшего обслуживания и советов , даже если эти советы приведут к снижению объема продаж. Вот почему наша помощь в проектировании, брошюры, руководства по установке, консультации, расценки и списки материалов предоставляются БЕСПЛАТНО и до того, как вы берете на себя какие-либо обязательства по покупке.
• Достоверность: Все системы Radiantec соответствуют требованиям основных сводов правил и ICC (Совет по международному кодексу). Кроме того, Radiantec имеет рейтинг A+ от Better Business Bureau.
• Энергоэффективность: Конечная цель Radiantec — продавать максимально энергоэффективные системы. Иногда мы понимаем, что для снижения первоначальных затрат на излучающую систему можно использовать короткие пути, но ярлыки НИКОГДА не следует использовать в ущерб энергоэффективности . Одним из примеров этого является использование алюминиевых ребер для отвода тепла, которые мы поддерживаем, а другие нет. Нажмите здесь, чтобы узнать больше об эмиссионных пластинах.

ИСПОЛЬЗУЙТЕ СОБСТВЕННЫЙ ВОДОНАГРЕВАТЕЛЬ

По минимально возможной цене.
Или инвестируйте в нагреватель воды Polaris
, чтобы получить качество нержавеющей стали
и максимально возможную эффективность.

В лучистом отоплении есть одна разработка, которая просто захватывающая!

Теперь вы можете использовать бытовой водонагреватель вместо бойлера для подачи необходимой вам теплой воды. Это приложение соответствует основным национальным нормам и может сэкономить вам тысячу долларов . Во многих случаях вы даже можете использовать свой собственный водонагреватель. Нажмите здесь, чтобы узнать, почему вам следует использовать водонагреватель вместо бойлера.

При использовании бытового водонагревателя ваш проект становится совместимым с солнечной энергией либо сейчас, либо в будущем. Нажмите здесь для получения дополнительной информации об этих интересных приложениях.

ИСПОЛЬЗУЙТЕ СОЛНЕЧНУЮ ЭНЕРГИЮ СЕЙЧАС ИЛИ В БУДУЩЕМ.

Если у вас есть место для нескольких солнечных коллекторов, вы можете воспользоваться налоговыми льготами и снизить счета за электроэнергию.

Не стесняйтесь просматривать остальную часть нашего сайта для получения дополнительной информации. www.Radiantsolar.com

Ознакомьтесь со множеством доступных вариантов. Технические специалисты Radiantec всегда готовы помочь.

ВОТ КАК НАЧАТЬ!

Позвоните в службу поддержки по телефону 1-800-451-7593. Вы получите честный и искренний совет . Вашему техническому специалисту поручено обращаться с вашим проектом так, как если бы он был его собственным. Нажмите здесь, чтобы узнать, как служба поддержки клиентов может помочь. Если это нерабочее время или если вы пока не хотите ни с кем разговаривать, вы также можете перейти к нашей форме следующего шага.

Почему мои полы не кажутся теплыми?

Панельное лучистое отопление превратилось из фаворита гидротехнической промышленности 1990-х годов в признанную технологию, которая может обеспечить превосходный комфорт в различных областях применения.

Большинство из вас, читающих это, вероятно, спроектировали и/или установили несколько систем излучающих панелей. Во многих случаях эти системы предусматривали покрытие всей площади пола некоторыми деталями конструкции излучающих панелей: плита на уровне земли, тонкая плита, труба и плита и так далее. Это стало стандартной практикой в ​​отрасли и хорошо работает при установке лучистого теплого пола в домах со средней тепловой нагрузкой.

Однако по мере снижения расчетной тепловой нагрузки на единицу площади пола снижается и средняя температура поверхности пола. В очень хорошо изолированном доме средняя температура поверхности обогреваемого пола может быть всего на несколько градусов выше температуры воздуха в помещении. Причина в том, что пол не должен нагреваться, чтобы удовлетворить тепловую нагрузку, определяемую настройкой комнатного термостата.

Например: Рассмотрим помещение с расчетной тепловой нагрузкой 3000 БТЕ/час и соответствующей температурой воздуха 70F. Комната имеет размеры 20 футов на 15 футов. Если бы вся площадь пола была покрыта излучающей панелью, требование восходящего теплового потока при расчетной нагрузке было бы:

См. формулу 1

Среднюю температуру поверхности пола можно рассчитать по следующей формуле:

См. формулу 2

 Где:

T _{поверхность} = средняя температура поверхности пола (ºF)

3

3  тепловой поток (БТЕ/ч/фут

T _воздух = температура воздуха в помещении (ºF)

Таким образом, для приведенного примера:

См. Формулу 3

Эта температура на несколько градусов ниже чем нормальная температура кожи рук и ног. Инфракрасный термограф термически комфортной руки в На рис. 1 показана температура на кончиках пальцев от низких до средних 80-х.

Поверхность пола с температурой 75F может казаться слегка прохладной на ощупь этой рукой, даже если этот пол выделяет достаточно тепла, чтобы поддерживать в комнате температуру 70F.

Принуждение пола работать при более высоких температурах приведет к быстрому перегреву помещения и, вероятно, приведет к потере энергии из-за того, что жильцы откроют окна или иным образом заменят перегретый внутренний воздух более холодным наружным воздухом.

Кроме того, имейте в виду, что средняя температура поверхности пола 75F будет существовать только в расчетный день, когда наружные температуры находятся на самом низком уровне или близки к нему. Эта средняя температура поверхности пола будет еще ниже в условиях частичной нагрузки.

ВЗГЛЯД НА СВОЮ СТОРОНУ

Несмотря на то, что пол с подогревом в здании с низким потреблением энергии может быть не таким теплым, как пол с подогревом в здании с более высоким энергопотреблением, он все же будет теплее, чем неотапливаемые полы в помещениях, отапливаемых системы принудительной вентиляции или плинтус из ребристых труб.

Кроме того, с точки зрения термического КПД источника тепла более низкая температура поверхности – это хорошо. Источники тепла, такие как конденсационный котел, водяные тепловые насосы и солнечные тепловые подсистемы, будут работать с высокой эффективностью в сочетании с низкой температурой воды. Чем ниже температура воды, тем выше КПД источника тепла.

Пол с температурой поверхности чуть выше температуры воздуха в помещении также менее подвержен перегреву из-за непредсказуемого внутреннего нагрева, например, вызванного солнечным светом или скоплением людей.

Потенциальная «ложка дегтя» заключается в том, что ожидания владельца относительно теплых на ощупь полов могут не сбыться. Как может подтвердить большинство из вас, невыполнение ожиданий клиентов является проблемой, даже когда система отопления работает с максимальной эффективностью.

Если клиент был проинформирован о том, что полы не будут теплыми, несмотря на то, что заданная температура в помещении все равно будет поддерживаться, и если он понял и согласился с этим рабочим условием, не должно быть никаких несбывшихся ожиданий. Однако, если клиент не может забыть обо всех этих уютных босоногих рекламах лучистого обогрева пола и все еще ожидает теплых полов независимо от нагрузки, результатом, вероятно, будет серьезное разочарование.

Возражение «а я платил за теплые полы…» обязательно будет услышано, и перспективы хороших отношений с клиентами катятся на юг. Тот факт, что установленный вами модифицированный котел работает с тепловым КПД 97%, а не 92%, вероятно, не сгладит ситуацию.

Я рекомендую серьезно поговорить с клиентами, которые рассматривают возможность использования подогрева пола в здании с низким энергопотреблением. Убедитесь, что вы объяснили, почему полы часто не кажутся теплыми на ощупь, и убедитесь, что вы внимательно выслушали любые опасения, которые они могут иметь по этому поводу. Если первичные инстинкты клиента к теплым поверхностям очень очевидны, подумайте о том, чтобы предложить ему некоторые из следующих альтернатив.

КОГДА МЕНЬШЕ ДАЖЕТ БОЛЬШЕ

Существует несколько альтернатив системам обогрева пола с полным покрытием, которые обеспечивают разумный баланс между эффективностью источника тепла и стремлением владельца к теплым поверхностям.

Один из них заключается в том, чтобы уменьшить площадь поверхности излучающей панели, не покрывая трубами всю площадь пола. Если бы размер излучающей панели в предыдущем примере был уменьшен вдвое, необходимый восходящий тепловой поток увеличился бы с 10 до
20 БТЕ/ч/фут ² . Это приведет к увеличению средней температуры поверхности пола в условиях расчетной нагрузки с 75 до 80F. Эта более теплая температура поверхности пола, скорее всего, удовлетворит тех, кто ищет полы, на которых можно ходить босиком. Уменьшение площади панели до одной трети площади пола в помещении повысит среднюю температуру поверхности пола в условиях расчетной нагрузки примерно до 85°F, что является рекомендуемым максимумом для полов с длительным контактом ног.

Подход к проектированию, заключающийся в том, чтобы не покрывать всю площадь пола трубами, был обычным явлением в те дни, когда медные трубы использовались для систем лучистого обогрева пола (см. врезку). Каждая излучающая панель была рассчитана на нагрузку помещения с учетом определенного восходящего теплового потока и заданной температуры подаваемой воды.

Комната с половинной тепловой нагрузкой по сравнению с другой комнатой получит вдвое меньше квадратных футов площади панелей. Предполагая, что напольные покрытия имеют сравнимое значение R, такой подход позволяет системе работать с одной температурой подаваемой воды и устраняет необходимость в нескольких смесительных устройствах.

Другим вариантом, хорошо сочетающимся со зданиями с низким энергопотреблением, является потолочное лучистое отопление. Большинство обогреваемых потолков отдают более 95% своей тепловой мощности в виде теплового излучения. Они «светят» тепловым излучением в комнату так же, как светильник излучает видимый свет вниз.

Излучающие потолки с малой массой, такие как конструкция, показанная на рис. 3 , могут быстро нагреваться после холодного запуска. Они идеально подходят для помещений, где желательно быстрое восстановление после неблагоприятных условий. Низкая масса также означает, что они могут быстро приостанавливать выделение тепла, когда это необходимо, что помогает ограничить перегрев, когда происходит значительный внутренний приток тепла.

Для потолочной панели, сконструированной, как показано на рис. 3 , средняя температура воды 110°F может обеспечить нисходящую тепловую мощность около 28 БТЕ/ч/ч
т ² . Рассмотрим эту панель, установленную в здании с низким энергопотреблением с проектной тепловой нагрузкой всего 10 БТЕ/ч/фут ² . Панель должна покрывать только около 36 процентов площади потолка, чтобы обеспечить требуемую тепловую мощность. Это значительно снижает затраты на материалы и монтажные работы. Это также позволяет низкотемпературным источникам тепла достигать высокой тепловой эффективности.

Другим вариантом является система, использующая панельные радиаторы, а не излучающие панели, изготовленные на месте. Панельные радиаторы доступны в различных размерах и формах и, соответственно, в широком диапазоне тепловых мощностей. Наиболее распространенный подход к проектированию заключается в том, чтобы размер одинарного панельного радиатора соответствовал расчетной нагрузке типичного помещения, такого как спальня, ванная комната или кухня. Для больших помещений может потребоваться более одного панельного радиатора, подключенного параллельно.

Мое предложение заключается в том, чтобы размеры каждого панельного радиатора в системе соответствовали проектным требованиям к обогреву выделенного пространства при работе при температуре подаваемой воды не выше 120F. Это обеспечивает высокую эффективность работы низкотемпературных источников тепла. Это также увеличивает процент лучистой и конвективной теплоотдачи и устраняет любые опасения по поводу безопасности пассажиров, касающихся чрезмерно горячих поверхностей.

Панельный радиатор с температурой поверхности в диапазоне от 100 до 115F неизбежно заставит людей прижиматься к нему в холодную погоду. Это будет место, где будут храниться влажные варежки, перчатки и шапки для быстрой сушки. Возможно, самое главное, это решение для тех случаев, когда вы просто хотите положить свои замерзшие руки, ноги или ягодицы на теплую поверхность.

Рис. 4. представляет собой инфракрасное изображение панельного радиатора, работающего при относительно низкой температуре воды. Обратите внимание на градиент температуры сверху вниз и на то, насколько он относительно равномерен по всей поверхности радиатора. Это свидетельствует о хорошо спроектированном продукте
.

NO WORRIES

Я оставлю вас с последней мыслью о полах с подогревом с более низкой температурой поверхности. Я увидел, как люди, которых я сопровождал на протяжении многих лет, реагировали, когда им впервые сказали, что они находятся в помещении с подогреваемым полом. Многие присядут на корточки, положат руку на пол, а затем встанут с растерянным выражением лица. Затем они говорят что-то вроде «пол не теплый».

Затем я задаю вопрос: «Тебе удобно?» На что большинство отвечает «Да», а может быть, даже «Да, мне очень удобно». Последний совет, который я предлагаю, звучит так: «Если вам удобно, не беспокойтесь о том, как выглядит пол». Попробуйте это в следующий раз, когда вы познакомите кого-то с теплым полом. <>

Джон Зигенталер, дипломированный инженер, выпускник Политехнического института Ренсселера и лицензированный профессиональный инженер. Он имеет более чем 34-летний опыт проектирования современных систем водяного отопления. Он также является почетным адъюнкт-профессором инженерных технологий в муниципальном колледже Mohawk Valley в Ютике, штат Нью-Йорк. Примечание редактора: См.
