Теплый пол электрический монтаж: Теплый пол своими руками. Самостоятельная установка теплого пола под ламинат, паркет, линолеум (KEEPLY), плитку или в стяжку

Как укладывать тёплые полы? Монтаж электрических тёплых полов в квартире своими руками.

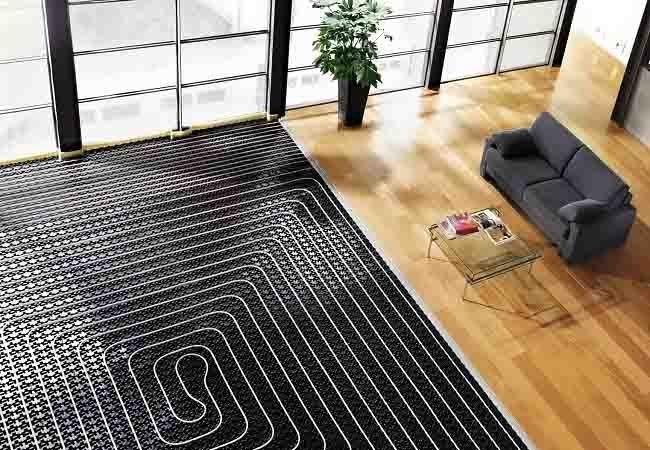

Теплый пол часто используют при ремонте в загородных домах или квартирах. Это оборудование позволяет более комфортно чувствовать себя босиком на каменных покрытиях и в некоторых ситуациях служит подспорьем для радиаторных систем отопления. В этой статье мы рассмотрим способы монтажа электрического теплого пола в квартире.

Какие бывают теплые полы?

Теплые полы подразделяются на водяные и электрические. Способы установки у них принципиально отличаются.

Водяной теплый пол функционирует благодаря циркуляции теплоносителя. Жидкость нагревается, потом проходит под полом и отдает тепло. Остывший теплоноситель возвращается к генератору тепловой энергии (котлу). Такой способ практически неприменим в квартире, так как жидкость негде нагревать. Подключение полов к системе горячего водоснабжение запрещено, а при использовании стояка отопления будет проблематично понижать высокую температуру носителя. К тому же всегда есть проблема с уменьшением высоты помещения из-за толстой стяжки и опасность затопления нижних этажей при аварии.

Электрический теплый пол – единственный возможный вариант отопления под полом для многоквартирного дома. Бывает двух видов: греющий кабель и планочный пол. Резистивный кабель выпускается в виде отдельного провода или теплового мата, который представляет собой тот же провод, но закрепленный на сетке. В пленочном варианте в роли нагревательного элемента выступают угольные вставки.

Мифы об электрических теплых полах

Сразу стоит перечислить заблуждения, которые возникают вокруг этого варианта отопительных приборов.

• Теплый пол не защищает детей от простуды. Источником частых простуд чаще становится пониженный иммунитет и холодный воздух помещении.
• Система отопления теплыми полами не экономичнее других видов отопления.
• Любое нагретое тело испускает инфракрасные волны, теплый пол в этом вопросе не уникален. Часто инфракрасным называют пленочный пол, но на деле это всего лишь коммерческое название продукта.
• Системы отопления не влияют на влажность воздуха – из-за теплых полов воздух в помещении не может стать сухим или насыщенным жидкостью. Основное влияние оказывает система вентиляции и контакт с улицей, а также паропроницаемость здания.
• Теплый пол не избавляет от плесени в ванной комнате. Причиной появления грибка являются повышенная влажность, отсутствие нормальной вентиляции и благоприятная органическая среда. Как указывалось, выше, теплый пол не влияет на влажность в помещении.
• Теплый пол не поднимает пыль и существенно не влияет на ее количество. Тепловые потоки, исходящие от пола будут распределять частицы также, как и при работе обычных радиаторов.

Электрический теплый в регионах с холодными зимами вряд ли сможет полностью заменить центральное отопление, но он позволит повысить комфорт в помещениях с холодными покрытиями.

Монтаж электрического теплого пола с греющем кабелем

В большинстве случаев эту разновидность электрического теплого пола используют под покрытия, которые адгезией связаны с основанием (плитка, керамогранит). Во всех остальных случаях применяют устройства в виде пленки, так как они дают более равномерный прогрев из-за отсутствия расстояния между жилами.

Особенности монтажа кабельного теплого пола

• Мощность резистивного кабеля зависит от его диаметра. Тонкий кабель не получится залить толстым слоем бетона, так как его мощности не хватит, чтобы пробить сквозь плотную плиту.

Для мощного теплого пола разумно выделить отдельную ветку от электрического щитка.

• Мощный пол можно укладывать в стяжку толщиной от 5 до 8,5 см. Структура «пирога» в этом случае будет следующая: в основание укладывают плиты пенополистирола с покрытием из алюминиевой фольги, следом раскладывают резистивный кабель и стальную сетку, сверху заливают цементно-песчаный раствор.
• В стяжку добавляют пластификаторы, чтобы исключить растрескивание от перепадов температур. По периметру комнаты приклеивают демпфирующую ленту. Срок застывания цементно-песчаного раствора составляет 28 дней, на это время нельзя включать нагрев. После застывания нельзя выставлять терморегулятор на максимальную температуру сразу. При такой технологии пол отнимет от высоты комнаты 10 – 120 см.
• Если в квартире низкие потолки и нет возможности залить стяжку, то маты раскатывают прямо на основании без предварительного утепления. Преимущества этого способа заключаются в том, что мы не потеряем высоту помещения. К недостаткам относятся отсутствие выравнивания и нерациональный расход тепла на обогрев потолка соседа этажом ниже.

Подкладка под теплый пол не должна быть из обычной фольги, подходит только алюминиевая.

• Компромиссным решением может стать кабель с матом (термомат). Такой вариант монтажа позволяет обойтись без стяжки – теплый пол укладывают в слой плиточного клея. На высыхание отводится неделя.

Укладка теплого кабеля

• Основание под раскладку матов должно быть очищено от пыли и грязи. Если есть возможность устранить дефекты в виде сколов и трещин, то следует это сделать до раскатки оборудования. Эти работы следует выполнять стартовыми шпаклевками или цементно-песчаной смесью.
• На этом этапе рекомендуется выполнить разметку и зарисовать план с расположением тепловых жил. Чертеж лучше сохранить на случай будущего ремонта, чтобы случайно не повредить оборудование при демонтаже. Пол укладывают «улиткой» или «змейкой». Провода должны находиться на расстояние 5 — 50 см друг от друга.
• В первую очередь на плане надо обозначить линиями зоны, где теплый пол не будет укладываться. Кабеля не должно быть под мебелью, также от стены следует сделать отступ не менее 10 см – обогрев этой площади не имеет смысла, так как жильцы редко там находятся. Дистанция до сантехники и отопительных приборов тоже должна составлять 10 см.
• Перед укладкой матов поверхность следует загрунтовать. Это делают для последующей заливки стяжки или для нанесения плиточного клея. Также грунт помогает фольгированному скотчу лучше сцепляться с основанием.
• Провод укладывают от места, где находится источник питания. Если кабель одножильный, то его конец надо будет вернуть к месту вывода для подключения. Двужильный — достаточно подключить с одной стороны.
• Термодатчик помещают в гофрированную трубу и укладывают на пол, с одной стороны надевается заглушка. Шнур должен легко извлекаться из кожуха. При заливке стяжки штробить основание не нужно – достаточно борозды в стене.

• Терморегулятор на стене устанавливают в подрозетник (не меньше 30 см от пола). Концы проводов зачищают и подключают к клеммам. До заливки стяжки необходимо проверить работоспособность прибора.

Укладка термоматов

• Отличий в этом варианте не так много. Кабель уже разложен с нужным шагом, от монтажника требуется только раскатать рулоны. Укладка, как и в первом случае, начинается от подключения.
• При раскладке матов нельзя делать нахлесты, тепловой кабель не должен пересекаться. Резать тепловые элементы тоже нельзя, раскройке подлежит только сетчатая подложка. Если до стены не хватает небольшого куска, то можно снять кабель и разложить его отдельными полосами.
  Тепловой кабель нельзя размещать вблизи других отопительных приборов, расстояние до них должно составлять не менее 10 см. На полу и стене отмечают место прокладки кабеля.
• Один и тот же мат нельзя использовать для разных помещений с разным температурным режимом и с разной конструкцией полов.
• Под терморегулятор делают штробу в полу размером 20 х 20 мм. Выемка должна находиться на равном расстоянии от нагревательного кабеля до места размещения распаячной коробки в стене.
• После подключения проверяют работу пола и терморегулятора, затем штробу заделывают плиточным клеем.

Монтаж пленочного теплого пола

Представляет собой полимерные рулоны, на которых закреплены медные проводники. В качестве источника тепла служат карбоновые токоведущие дорожки. Контакт к шине может быть припаян, а может подключаться зажимным соединением. Первый вариант считается более надежным, так как исключает локальный перегрев. К тому же припаянные контакты быстрее в сборке.

• Пленку нельзя класть под плитку или стяжку.
• Пленку можно класть под ламинат, ковролин и линолеум.

Ход работ

• На чистый черновой пол надо постелить отражающую подложку. Для пленочного теплого пола с медными вставками нельзя применять материалы на основе фольги.
• Перед укладкой рекомендуется выполнить небольшой чертеж, на котором отмечаем зоны расстановки мебели – под нее пленочный теплый пол укладывать нельзя.
• Рулоны размещают вниз медными вставками. Резать пленку можно только по специальной разметке, в противном случае можно разорвать цепь и отдельный участок мата перестанет работать. Друг с другом полосы соединяют при помощи скотча.
• После укладки матов на медные токонесущие полосы устанавливаются зажимы. Медные полосы расширяют так, чтобы одна сторона крепления вошла внутрь, а другая – оказалась сверху. Скрепление производится пассатижами.

• В зажим вставляются провода от соседних матов, их следует прикрепить к полу скотчем.
• Контакты изолируются квадратиками из битумной пленки с двух сторон. Также с торца мата нужно той же пленкой закрыть места разрезов медной шины.
• На следующем этапе устанавливаем терморегулятор с температурным датчиком. Не имеет смысла сразу укладывать датчик в штробу, для начала шнур просто укладывают под мат.
• Терморегулятор встраивается в стену на удобную для использования высоту. Сзади на приборе имеется контакты для подключения к сети, для пленки и для датчика. Подключаем соответствующие провода и можно приступать к проверке работоспособности оборудования.
• Для проверки желательно иметь тепловизор, чтобы сразу выявить нерабочие карбоновые полосы.
• Если работа оборудования не вызывает нареканий, то можно приступать к штроблению выемки под тепловой датчик. В отражающей подложке следует сделать прорези для проводов.
• Сверху на маты стелют полиэтиленовую пленку, она выполняет сразу две задачи: гидроизоляция и защита матов во время монтажа. Сверху можно укладывать чистовое покрытие, например, паркет или ламинат. Если в роли финишного покрытие выступает мягкий материал (линолеум), то на пленку следует уложить плотную подложку из фанеры, осб или дсп.

С пленочным теплом полом нельзя использовать ламинат с металлическими вставками с обратной стороны.

Монтаж Теплых Полов Недорого в Краснодаре

1. Общие положения.
1.1. Настоящее Соглашение о конфиденциальности персональных данных (далее – Соглашение) действует в отношении всей информации, которую «Мастер+» получает или может получить о Пользователе во время использования им сайта, сервисов, различных служб, продуктов или услуг, предоставляемых «Мастер+».
1.2. Компания «Мастер+» – юридическое лицо, осуществляющее свою деятельность в соответствии с законодательством Российской Федерации  расположенный по адресу http://master-plus23.ru интернет-ресурса, именуемого далее «Оператор».
1.3. Настоящее Соглашение регулирует отношения между Оператором и Пользователем Сайта.
1.4. Использование сайта, сервисов, различных служб, продуктов или услуг, предоставляемых Компанией «Мастер+» означает согласие Пользователя с пунктами настоящего Соглашения и указанными в нем условиями обработки его персональной информации. В случае несогласия с этими условиями Пользователь должен воздержаться от использования Сайта.

1.5. Настоящее Соглашение применяется только к расположенному по адресу http://master-plus23.ru интернет-ресурсу. Оператор не несет ответственность за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на Сайте.
2. Термины и понятия, используемые в настоящем Соглашении.
2.1. «Сайт» – расположенный по адресу http://master-plus23.ru интернет-ресурс, осуществляющий свою деятельность посредством сайта и сопутствующих ему сервисов.
2.2. «Товар» – продукция, информация о которой размещена на Сайте.
2.3. «Сервисы» – услуги, доступные пользователям на Сайте.
2.4. «Личный Кабинет» – Сервис с ограниченным доступом, обладающий набором программных инструментов для пользования иными Сервисами.
2.5. «Администрация Сайта» – уполномоченные на управление сайтом сотрудники, действующие от имени Компании «Кузница Кубани», которые организуют и (или) осуществляют обработку Персональных данных, определяют цели обработки и состав Персональных данных, подлежащих обработке.
2.6. «Пользователь» – физическое лицо, имеющее доступ к Сайту посредством сети Интернет, добровольно прошедшее регистрацию на Сайте и авторизованное для пользования всеми доступными ему Сервисами Сайта.
2.7. «Персональные данные» – информация, относящаяся прямо или косвенно к физическому лицу. Персональные данные предоставляются Пользователем добровольно, самостоятельно и включают информацию, удовлетворяющую положениям Федерального Закона РФ от 27.07.2006г. № 152-ФЗ «О персональных данных».
2.8. «Конфиденциальность персональных данных» — обязательное требование, согласно которому Оператор обязуется не допускать распространения Персональных данных без согласия субъекта или наличия иного законного основания.
2.9. «Обработка персональных данных» — любое действие или их совокупность, совершаемые с Персональными данными с использованием средств автоматизации или без использования таковых, включая: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение.
2.10. «Пользовательское соглашение о конфиденциальности» – настоящее Соглашение, регулирующее отношения Оператора и Пользователя на протяжении всего периода доступа Пользователя к персонализированным сервисам Сайта.
3. Цели сбора и обработки Персональных данных Пользователя.
3.1. Оператор собирает, обрабатывает и хранит только ту персональную информацию, которая необходима для предоставления Сервисов, приобретения Товара, информирования Пользователя о мероприятиях (акциях) проводимых в «Мастер+»  или от имени партнеров Сайта выбранным Пользователем способом и с его согласия.
3.2. Персональные данные Пользователя Оператор использует в следующих целях:
3.2.1. Идентификация Пользователя.
3.2.2. Предоставление Пользователю доступа к персонализированным Сервисам.
3.2.3. Обработка и получение от Пользователя платежей (при предоставлении такого Сервиса).
3.2.4. Доставка товара Пользователю.
3.2.5. Предоставление Пользователю клиентской поддержки.
3.2.6. Осуществление обратной связи с Пользователем: направление информации, уведомлений, запросов, касающихся использования Сервисов, а также обработка запросов и заявок от Пользователя.
3.2.7. Улучшение качества Сервисов, удобства их использования, разработка новых Сервисов и услуг.
3.2.8. Проведение статистических и иных исследований на основе обезличенных данных.
3.2.9. Осуществление рекламной деятельности с согласия Пользователя: отправка новостных сообщений, информации о специальных предложениях, новых товарах и рекламных акциях по сетям электросвязи (SMS-рассылка и e-mail-рассылка).

4. Условия обработки Персональных данных Пользователя и их передачи третьим лицам.
4.1. Обработка персональных данных Пользователя осуществляется в соответствии с Федеральным законом РФ № 152-ФЗ «О персональных данных» с использованием средств автоматизации или без использования таковых.
4.2. Настоящее Соглашение устанавливает обязательства Оператора по неразглашению и обеспечению режима защиты конфиденциальности персональных данных, которые Пользователь предоставляет по запросу Администрации сайта при регистрации на Сайте или при осуществлении доступа к персонализированным сервисам Сайта.
4.3. Администрация сайта не проверяет достоверность Персональных данных, предоставляемых Пользователем.
4.4. Пользователь обязуется нести всю ответственность за достоверность Персональных данных и соблюдение их актуальности, а также за предоставление недостоверной информации и вызванные этим возможные неблагоприятные последствия.
4.5. Оператор хранит и обрабатывает персональную информацию Пользователя (имя, фамилия, отчество, адрес электронной почты (e-mail), почтовый адрес, домашний и мобильный телефоны) исключительно в соответствии с действующим законодательством Российской Федерации, а также внутренними документами, созданными на его основе.
4.6. Конфиденциальность в отношении Персональных данных  Пользователя сохраняется всегда, кроме случаев добровольного предоставления Пользователем информации для общего доступа неограниченному кругу лиц.
4.7. Оператор защищает Персональные данные Пользователя в соответствии с требованиями, предъявляемыми к защите такого рода информации и применением необходимых и достаточных технических и административных мер.
4.8. Оператор несет ответственность за использование безопасных методов защиты Персональных данных.
4.9. Оператор вправе передать персональную информацию Пользователя третьим лицам для оказания услуги Пользователю, выполнения обязательств по какому-либо договору, либо в случаях, предусмотренных настоящим Соглашением.
4.10. Персональные данные Пользователя могут быть переданы уполномоченным органам государственной власти Российской Федерации по основаниям и в порядке, установленным законодательством Российской Федерации.
4.11. При утрате или разглашении Персональных данных Администрация сайта информирует Пользователя об утрате или разглашении Персональных данных.

5. Изменение Пользователем Персональных данных.
5.1. Сообщая свои Персональные данные, Пользователь обязуется передавать только достоверную информацию и несет ответственность за предоставление недостоверной информации.
5.2. При изменении Персональных данных Пользователь обязуется сообщить об этом Оператору не позднее, чем в течение 3 (трех) календарных дней.
5.3. Пользователь может в любой момент изменить (обновить, дополнить) предоставленные им Персональные данные с помощью Сервиса редактирования.
5.4. Пользователь вправе в любой момент потребовать удаления предоставленной им персональной информации, обратившись к Администрации сайта.
5.5. Удаление Персональной информации будет произведено в течение 7 (семи) рабочих дней с момента, когда Пользователь потребовал ее удаления.
6. Подтверждение Соглашения.
6.1. Настоящее Соглашение вступает в силу с момента выражения Пользователем согласия с его условиями, осуществления процедуры регистрации или начала использования персонализированных сервисов Сайта. Принятие пользователем Соглашения подразумевает принятие всех его условий в полном объеме, без оговорок и исключений.
6.2. Пользователь вправе отказаться от подтверждения настоящего Соглашения, в случае если какое-либо его условие является для Пользователя неприемлемым. В этом случае он лишается возможности регистрации и получения доступа к персонализированным Сервисам Сайта.
6.3. Согласие Пользователя с условиями Соглашения, в том числе порядком обработки Персональных данных, действует 5 лет с автоматическим возобновлением, если оно не было отозвано в соответствии со ст.9 Федерального закона от 27.07.2006 № 152-ФЗ «О персональных данных».
7. Дополнительные условия.
7.1. Администрация Сайта вправе вносить изменения в настоящее Соглашение без уведомления и согласия Пользователя. При внесении изменений в актуальной редакции указывается дата последнего обновления.
7.2. Новая редакция Соглашения вступает в силу с момента ее размещения на Сайте, если иное не предусмотрено новой редакцией.
7.3. Пользователь несет персональную ответственность за проверку настоящего Соглашения на наличие изменений в нем.
7.4. Действующая редакция всегда находится на настоящей странице.
7.5. Администрация сайта не принимает встречные предложения от Пользователя относительно изменений настоящего Соглашения.
 7.6. При изменении законодательства РФ, в том числе, ФЗ № 152-ФЗ «О персональных данных», изменение Соглашения может не происходить, в этом случае оно действует в части, не противоречащей законодательству РФ в действующей редакции.

Руководство для домашнего мастера

Электрические теплые полы — это простая и эффективная система отопления, которую можно установить как при реконструкции, так и при новом строительстве. С этим справится любой грамотный домашний мастер. Тем не менее, вы должны вызвать электрика, зарегистрированного в части P, для окончательного подключения системы подогрева пола к электросети. Также стоит попросить вашего электрика, зарегистрированного в части P, сообщить вам, если нагрузка системы превышает максимальную нагрузку термостата 16 А. Если это так, вам необходимо установить контактор/снаббер.

В этом руководстве мы познакомим вас с каждым этапом процесса установки, включая несколько основных советов, при установке системы сетчатых матов с электрическим теплым полом, такой как ThermoSphere Mesh мощностью 150 Вт/м ² .

Для целей данной статьи данное руководство будет посвящено установке системы в ванной комнате на верхнем этаже с деревянным полом и отделкой плиткой или камнем.

Предпочитаете смотреть видео? Посмотрите «Полное руководство по установке ThermoSphere Mesh»

1. Все, что вам нужно для идеальной установки

Считайте это своим контрольным списком перед началом установки. Мы также включили несколько полезных инструментов.

Биты UFH!	Стандартные инструменты	Инструменты для обработки почвы
Электрический коврик(и) для подогрева пола Теплоизоляционные плиты Пенопласт для изоляции периметра Винты и шайбы Гибкий клей для плитки Самовыравнивающаяся смесь Фиксирующая лента Лента из стекловолокна Кабелепроводы Датчик пола Запасной датчик пола Электрическая задняя коробка Термостат Выбранная вами отделка пола	Кусачки Инструмент для зачистки проводов Ножницы Острое лезвие Отвертка Прецизионная отвертка Маркер Электросчетчик	Ведро для смешивания Большой зубчатый шпатель Губка Плиткорез Распорки/выравниватели для плитки Смесительная насадка и дрель

2.

Подготовка основания (чернового пола)

Поскольку мы используем пример ванной комнаты наверху, основанием обычно будет фанера или древесина. Если вы устанавливаете электрический теплый пол внизу, скорее всего, у вас будет бетонное основание.

Какое значение имеет тип субстрата?

Это потому, что вам нужно будет использовать изоляционную плиту с покрытием для деревянной подложки и непокрытую изоляционную плиту, если это была бетонная подложка. Чтобы максимизировать эффективность вашей системы напольного отопления, мы всегда рекомендуем использовать изоляционные плиты, так как это повысит эффективность системы до 50%. Это означает, что помещение быстрее достигнет нужной температуры, и вам будет дешевле эксплуатировать его.

Вернемся к подготовке основания. Убедитесь, что черновой пол ровный, устойчивый, чистый и на нем нет пыли или мусора. Закрепите изоляционную пену по периметру по краю комнаты с помощью самоклеящейся ленты или любого прочного двустороннего скотча. №

Уложите теплоизоляционные плиты с покрытием (для использования с деревянным основанием) в виде кирпичной кладки по всему полу. Используйте нож, чтобы разрезать доски, чтобы они соответствовали вашему пространству.

Прикрепите изоляционные плиты к основанию на расстоянии 300 мм от центра с помощью винтов и шайб. Вы также можете использовать сетчатую ленту вдоль швов, чтобы клей лучше держался на стыках.

При установке на бетонное основание убедитесь, что оно чистое, ровное и готово к обработке. Смойте плиточный клей и уложите непокрытую изоляционную плиту по всему полу.

3. Разметка неотапливаемых зон

При установке системы электрического подогрева пола в ванной комнате вам необходимо разметить зоны, где есть (или будут) постоянные приспособления, такие как унитазы, пьедесталы и ванны.

Если вы установите стационарные светильники поверх нагревательного кабеля, вы ограничите поток воздуха на пол, что приведет к «тепловой блокировке». Это может привести к перегреву системы отопления, повреждению покрытия пола и выходу из строя.

4. Тестирование перед установкой (1-е тестирование)

Тестирование — одна из самых важных задач. Представьте себе, что вы включаете электрический теплый пол в первый раз, и он не работает… душераздирающе. Это первое из трех испытаний, которые необходимо выполнить. Эти показания также понадобятся вам для регистрации гарантии на систему у производителя.

Проверка нагревательного мата:

• Достаньте сетчатый нагревательный мат из коробки.
• Включите измерительный прибор и установите его в омах.
• Подсоедините фазу к одной клемме, а нейтраль к другой клемме.
• Показания счетчика должны быть в пределах от -5 до +10 % ожидаемых показаний, указанных в руководстве по эксплуатации.
• Запишите номер детали и показания в руководстве по эксплуатации, чтобы можно было зарегистрировать гарантию.

Проверка изоляции нагревательного мата:

• Включите тестер изоляции и установите его на 500 В.
• Подсоедините фазу и нейтраль к одной из клемм, а землю к другой.
• Нажмите тест и запишите результаты. Тестер должен показывать более 999 МОм или бесконечность.

Проверка сопротивления датчика пола:

• Установите измеритель на омы и подключите кабели к клеммам.
• Например, напольные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C. Показание будет между 8 — 12k в зависимости от температуры.
• Запишите результаты и повторите тот же тест для запасного датчика пола.

5. Установка мата электрического теплого пола (ThermoSphere Mesh)

Первый этап испытаний завершен, следующим этапом является установка сетчатого мата.

Лучше всего начать с того места, где будет располагаться термостат, и раскатать коврик для теплого пола. Когда вы дойдете до препятствия или конца комнаты, аккуратно разрежьте сетку ножницами. Важно: Не обрезайте кабель и не используйте нож для разрезания сетчатого мата.

После того, как сетка будет аккуратно вырезана, поверните вал на 90 градусов и избегайте отмеченных ненагретых участков. Продолжайте раскатывать коврик до следующего неотапливаемого участка. Эта часть коврика обращена проволокой вверх. Дойдя до стены, аккуратно разрежьте сетку, переверните рулон и продолжайте катить в обратном направлении. Просто повторяйте эти шаги, пока весь пол не будет покрыт.

Для небольших площадей нагревательный кабель можно снять с сетчатого мата. Вы делаете это, аккуратно разрезая сетку, снимая защитную пленку и удаляя белые ленты. Отложите сетку в сторону, чтобы использовать позже. Убедитесь, что у вас достаточно нагревательного кабеля, чтобы покрыть отапливаемую площадь. Для узких мест нарежьте сетку на полоски и не забудьте не перерезать кабель! Затем вы можете положить полоски в линию.

Крепление незакрепленного греющего кабеля

При закреплении незакрепленного отрезка греющего кабеля от сетчатого мата убедитесь, что расстояние между кабелем составляет не менее 50 мм.

При укладке не перекрещивать нагревательный кабель и не использовать поверх него фиксирующую ленту. Это приведет к перегреву и повреждению кабеля. Используйте сетчатую ленту, чтобы зафиксировать свободный нагревательный кабель на месте. Это предотвращает появление воздушных пустот и позволяет полностью покрыть клей для плитки, а также удалить любые винты и шайбы, которые находятся под нагревательным кабелем. Используйте вырезанную часть сетчатого мата, чтобы закрыть и защитить нагревательный кабель.

6. Тестирование во время установки (2-й тест)

После того, как вы закончили укладку сетчатого мата, пришло время провести второй набор тестов. Вы снова проводите испытание на сопротивление и изоляцию мата, чтобы убедиться в отсутствии случайных повреждений в процессе резки и прокатки.

Вернитесь к пункту 4, чтобы узнать, как выполнять эти тесты.

7. Установка напольного датчика

Установка напольного датчика поможет вам ограничить температуру пола и снизить риск перегрева, который может повредить отделку пола. Отделка пола, такая как дерево, чувствительна к изменениям температуры и имеет максимальную температуру, которую они могут выдержать.

Установка напольного датчика помогает сделать электрическую систему обогрева пола более энергоэффективной и снижает потребление энергии по сравнению с работой системы только от датчика воздуха в термостате.

Простые шаги для установки напольного датчика:

• Просверлите отверстие в основании стены для кабелей под задней коробкой. Затем протяните трубопровод через заднюю коробку.
• Проведите зонд датчика вниз по кабелепроводу, пока не почувствуете, что он касается конца.
• Протяните кабелепровод к центру нагревательного кабеля.
• Извлеките и потяните сетчатый нагревательный мат назад, чтобы отметить расстояние и площадь для вырезания канала для канала в плите с покрытием.
• Проложите трубу в канале и убедитесь, что датчик пола виден на конце трубы.
• Убедитесь, что вы снова надели колпачок, затем закрепите канал на месте с помощью фиксирующей ленты.
• Положите сетчатый нагревательный мат на кабелепровод и подведите холодный хвост к задней коробке.

Важно! Не прокладывайте нагревательный кабель или холодные соединительные муфты в стену! Это приведет к перегреву и повреждению кабеля!

• Закрепите холодный хвост с помощью фиксирующей ленты, готовой для крепления сетчатого нагревательного мата. Уникальный для ThermoSphere, наш холодный хвост LayFlat создает ровную поверхность даже вокруг углов.

8. Крепление сетчатого нагревательного мата

Снимите пластиковую подложку и плотно прижмите мат на место. Повторяйте, пока все области не будут закреплены. Обязательно плотно прижмите коврик, чтобы он не отслаивался.

Торцевая заделка должна быть расположена так, чтобы ее можно было полностью покрыть плиточным клеем или выравнивающей массой. Помните, что не следует заклеивать концы лентой, так как это может привести к перегреву. Тем не менее, вы можете приклеить его, используя ленту из стекловолокна, чтобы пропустить клей для плитки или выравнивающую смесь. Вы также можете использовать фиксирующую ленту по краям сетчатого мата, если это необходимо, чтобы дополнительно закрепить его.

Не накрывайте нагревательный кабель фиксирующей лентой! Это может привести к перегреву и повреждению кабеля!

9. Резка стыка холодного конца и установка запасного датчика пола

Соединение холодного конца

При вырезании стыка холодного конца в изоляцию или основание пола, не закрывайте лентой воздушное пространство. Это может привести к перегреву и, в конечном итоге, к выходу из строя. Вместо этого заполните пустоты самовыравнивающейся смесью или клеем для плитки.

Запасной датчик пола

Мы всегда рекомендуем установить запасной датчик пола на тот случай, если другой выйдет из строя. Это означает, что у вас будет резервная копия, и вам не нужно будет переключаться на измерение температуры воздуха, которое менее энергоэффективно.

Просто поместите запасной датчик температуры пола по центру между двумя секциями нагревательного кабеля.

Но не кладите напольный датчик на нагревательные кабели и используйте фиксирующую ленту, чтобы закрепить запасной датчик на месте.

10. Проверка сопротивления датчика пола (2-й тест)

Повторите проверку сопротивления датчика пола, начиная с шага 4, и запишите результаты, а затем проведите такой же тест сопротивления для запасного датчика пола и запишите результаты.

11. Укладка финишного покрытия пола

Укладка плитки непосредственно на нагревательный мат

• Осторожно нанесите клей для плитки на холодный хвостовой шов и проведите его через сетку.
• Убедитесь, что нагревательный кабель полностью покрыт клеем.
• Для достижения наилучших результатов смажьте плитку обратной стороной.
• Положить плитку на остальную часть пола.

Укладка плитки на самонивелирующийся состав

• Залейте пол самонивелирующимся составом, убедитесь, что все нагревательные кабели и муфты закрыты.
• Когда выравнивающая смесь будет готова для укладки плитки, нанесите клей для плитки и уложите плитку на пол. Для достижения наилучших результатов смажьте плитку маслом.
• Положить плитку на остальную часть пола.

12. Заключительное испытание (3-е испытание)

Повторите испытание на сопротивление нагревательного мата, испытание на изоляцию нагревательного мата и испытание на сопротивление датчика пола в последний раз (см. шаг 4). Запишите результаты, так как вам понадобятся все результаты испытаний для регистрации гарантии. Эти заключительные тесты должны убедиться, что во время установки не произошло никаких повреждений.

13. Электропроводка

Важно! Все окончательные электрические соединения должны выполняться квалифицированным электриком.

• В точке подключения должно быть четыре кабеля.
• Подсоедините запасной датчик пола к клеммной колодке и уберите в заднюю коробку.
• Изолируйте заземление питания и холодного вывода. Подсоедините их к клеммной колодке или к задней клеммной колодке.
• Подсоедините датчик пола к клеммам с маркировкой и помните, что датчик пола не чувствителен к полярности.
• Подключить подогрев пола под напряжением и нейтралью к выходным клеммам.
• Подключите питание под напряжением и нейтраль к входным клеммам.
• Убедитесь, что у вас есть хорошее и надежное соединение во всех клеммах, и что медная проводка не оголена.
• Прикрепите термостат к заднему корпусу с помощью прилагаемых винтов и добавьте лицевую панель.

14. Включение электрического напольного отопления

Как бы вам ни хотелось включить вашу новую электрическую систему напольного отопления, вы должны дождаться, пока клей для плитки и/или самонивелирующаяся смесь полностью затвердеют, прежде чем включать ее. на. Процесс отверждения может занять от 7 до 14 дней, но обязательно ознакомьтесь с рекомендациями производителя.

Мы рекомендуем выполнить следующий процесс ввода в эксплуатацию:

1. Включить термостат
2. Комплект для датчика пола
3. Установить ограничение этажа на 27 ^o C
4. Убедитесь, что обогрев выключен
5. Оставить на 24 часа

Наконец, повышайте температуру не более чем на 2°C каждые 24 часа, пока не будет достигнута желаемая температура пола.

Вот оно! Вы сделали!

Мы надеемся, что это руководство поможет вам при установке электрического теплого пола. Но если у вас есть какие-либо вопросы и вам нужна дополнительная консультация, наша команда всегда готова помочь. Свяжитесь с нами.

10 вещей, которые следует учитывать перед установкой электрической системы обогрева пола

Опубликовано: 14 сентября 2021 г., 6:12
Категория: Новости

Если вы планируете установить электрическую систему подогрева пола при следующем ремонте, обновлении комнаты или строительстве нового дома, вам необходимо учитывать некоторые ключевые моменты. чтобы убедиться, что вы можете установить теплый пол с подогревом.

1. В каких частях дома вы хотите электрический теплый пол? Вам не обязательно устанавливать его во всей собственности, вы можете выбрать ключевые комнаты для вашего прикосновения тепла и роскоши, чтобы вы могли легко управлять своим бюджетом на разработку. Вы можете разместить его только в главной ванной комнате и ванных комнатах в доме или распространить на прачечную или даже жилые помещения, чтобы смотреть телевизор в теплом комфорте.
2. Используете ли вы систему электрического теплого пола в качестве основного источника обогрева помещения или просто хотите иметь хорошие теплые полы? Это будет определять необходимое покрытие пола и, следовательно, размер обогревателя, который вам нужно будет установить. Это отличный способ управлять своим бюджетом, так как вам не нужно обогрев от стены до стены, и мы этого тоже не рекомендуем.
3. Убедитесь, что вы уточнили у своего электрика, достаточно ли у вас электрических цепей и находятся ли они на предохранительных выключателях. Возможно, вам придется установить дополнительные цепи на предохранительных выключателях для запуска отопления и включить их в свой бюджет. Вы можете запустить несколько обогревателей в комнате, если у вас есть большое пространство с одним и тем же контуром и термостатом. Нагреватели будут использовать от 0,57 до 6,52 ампер, поэтому вам нужно будет поработать со своим электриком, чтобы убедиться, что у вас есть мощность, чтобы установить его.
4. Какое напольное покрытие вы будете укладывать? Если вы укладываете плитку, вам нужно будет выполнить всю подготовку плитки, а нагреватель будет установлен непосредственно перед укладкой плитки. Во влажных помещениях это делается сразу после гидроизоляции. Для коврового напольного отопления вам необходимо получить слой ковра для установки подложки и дать время для установки отопления, прежде чем ковер будет уложен сверху. Что касается напольных досок, вам необходимо проконсультироваться с производителем напольных досок о наилучшем способе установки отопления. Как правило, рекомендуется прокладывать нагревательные кабели в очень тонкую стяжку для укладки под половицы.
5. Какой толщины система подогрева пола, которую вы хотите установить? Это может повлиять на уровень пола от 2 мм до 50 мм. Теплый пол Speedheat имеет толщину 1,5 мм, поэтому вам не нужно беспокоиться об изменении высоты пола, чтобы приспособиться к напольному отоплению.
6. Включите это в план вашего проекта развития, поскольку вам необходимо упорядочить работу, чтобы свести к минимуму возможность повреждения вашего отопления до укладки пола. Вы хотите убедиться, что ваше отопление установлено как можно ближе к укладываемому полу. Это сводит к минимуму риск повреждения системы.
7. Каковы затраты на эксплуатацию системы и как вы будете управлять этим в рамках текущего бюджета. Используемая система напольного отопления влияет на затраты, которые вы понесете, чтобы обогреть свои комнаты. Как быстро он будет нагреваться, должен ли он работать все время, можете ли вы запрограммировать термостат для контроля температуры нагрева и продолжительности его работы?
8. Если вы не можете установить систему отопления в своей комнате, что может произойти по ряду причин, вам не нужно ее упускать. Вы можете использовать то, что мы называем приятелем-ковром, это электрическая система обогрева под ковриком, которая подключается к стандартной розетке. Это как электрическое одеяло для вашего ковра.
9. Ваш выбор термостата, нужен ли вам термостат, который работает с домашней автоматикой, или вам нужны термостаты с поддержкой Wi-Fi или термостаты с сенсорным экраном, которые легко программировать, чтобы вы могли максимизировать тепло, когда вам это нужно, и контролировать свои расходы на электроэнергию. Ознакомьтесь с этой статьей о отличных способах управления расходами на отопление https://www.realestate.com.au/lifestyle/9-tips-to-save-on-heating-costs-this-winter/
10. Вы имеете дело с авторитетная фирма с качественным продуктом, квалифицированными электриками и комплексной страховкой для вашей установки с большим опытом? Существует множество продуктов и поставщиков для систем отопления, поэтому обязательно узнайте об их истории и опыте работы с системой, которую вы решили установить.

Ремонт — это волнующее время, поскольку вы можете воплотить в жизнь свое видение своего дома. Пол с подогревом — это роскошное дополнение к вашему дому, но на самом деле оно не является чем-то недосягаемым и должно быть на первом месте в списке соображений, чтобы сделать ваш дом вашим домом.

Что удержало вас от рассмотрения напольного отопления в вашем ремонте ?

Часто задаваемые вопросы по установке системы электрического обогрева пола

Стоимость системы электрического обогрева пола?

Наши наборы расходных материалов начинаются всего с 200 долларов США вкл. НДС. Наша поставка и установка начинается от $ 500,00 вкл. НДС.

Как скоро я смогу включить систему после установки?

Для систем обогрева плитки необходимо подождать 7 дней, пока клей и затирка высохнут, прежде чем включать новую электрическую систему обогрева пола. Для обогрева ковра вы можете включить его, как только ковер будет установлен поверх обогревателя.

Водонепроницаемы ли нагреватели?

Да, обогреватели водонепроницаемы. Они даже тестируются в водяных банях как часть их производства, чтобы убедиться, что они безопасны для установки в ванных комнатах, прачечных и других влажных помещениях дома.

Какая подготовка пола требуется?

Это зависит от того, в какой комнате вы будете устанавливать электрическую систему теплого пола. Для ванных комнат или влажных помещений необходимо провести гидроизоляцию и высушить.
