Электрическая схема теплого пола, его виды и подключение
Устройство тёплого пола в принципе такое же, как и у любого источника тепла. То есть в нём используется нагреватель, в котором один вид энергии превращается в тепловую энергию. В любом помещении нагреватель создаёт приход тепла. А как минимум через стены, окна, пол и потолок тепло теряется. Если нагреватель в помещении это пламя, получаемое от того или иного вида топлива часть тепла уходит ещё и в дымоход. Для тёплых полов, как и для всех электронагревателей, отсутствие дымохода уже является дополнительной причиной уменьшения потерь тепла и делает его одним из эффективных вариантов отопительных устройств.
Другие преимущества:
- равномерность распределения тепла по комнате;
- отсутствие нагревателя с высокой температурой и минимальная пожарная опасность;
- улучшение микроклимата в связи с отсутствием слишком сухого воздуха;
- не влияет на интерьер помещения в отличие от каминов и печей.
Особенности и разновидности
Тёплые полы используют нагреватель, который равномерно распределён по всей площади пола за исключением мест расположения той или иной мебели или, например холодильника. При такой конфигурации в пределах каждого квадрата поверхности пола можно создать поток тепла относительно небольшой температурой этого нагревателя. Но если поток тепла, который идёт от печи или камина условно равномерно распределить по комнате получится примерно такой же результат, как и для тёплого пола.
- Отличительным преимуществом тёплого пола является отсутствие расслоения воздуха в помещении на тёплый слой вверху и холодный слой вблизи пола.
- Здесь нагревается сам пол, чего невозможно достичь никакими другими нагревателями.
Наиболее простой формой нагревателя для тёплого пола является змеевидная линия, которая иначе называется «меандр». Но охватить достаточно равномерно почти всю поверхность пола может и спираль. Эти конфигурации являются основными при укладке нагревателя.
В их числе:
- Простота устройства ввиду отсутствия водяного котла;
- Равномерность нагрева по всей длине и соответственно по всей площади пола;
- Простота управления температурой.
- Более лёгкая инсталляция, которую можно сделать своими руками;
- Отсутствие аварий связанных с протеканием воды;
- Не нуждается в периодическом техническом обслуживании.
Выбор водяного тёплого пола оправдан только в том случае, когда существует энергоресурс более выгодный экономически, чем электричество. Водяной котёл на твёрдом или ином топливе может дать более дешёвый один киловатт в час тепловой энергии. Но надо учесть ещё и расход электроэнергии на циркуляционный насос для водяного пола. Если в сравнении с электрическим кабельным ТЭН расходы получатся меньше, тогда имеет смысл установить водяной вариант тёплого пола.
Варианты конструкции электрических тёплых полов
Преимущества электрического тёплого пола, очевидно, вызовут именно к нему наибольший интерес. Поэтому различные конструкции с ТЭН будут рассмотрены далее более подробно. В состав любой конструкции электрического тёплого пола входят:
- Нагревательный элемент, который всегда является резистором, сделанным в том или ином виде для получения определённых результатов.
- Муфта для присоединения концов кабеля.
- Датчик температуры, который всегда размещается в трубе и располагается равноудалено от ТЭН. Термостат, предназначенный для управления силой тока в ТЭН в соответствии с воспринимаемыми данными от температурного датчика. Для электропитания термостата и соответственно ТЭН тёплого пола используется обычная розетка 220 В.
Термостат вместе с датчиком обычно комплектуются и продаются вместе. ТЭН, который может быть выполнен не только в виде кабеля, но и как плёнка с напылением электрического проводника продаётся отдельно и может быть либо в виде бухты кабеля, либо в виде мата свёрнутого в рулон, либо в виде рулона плёнки.

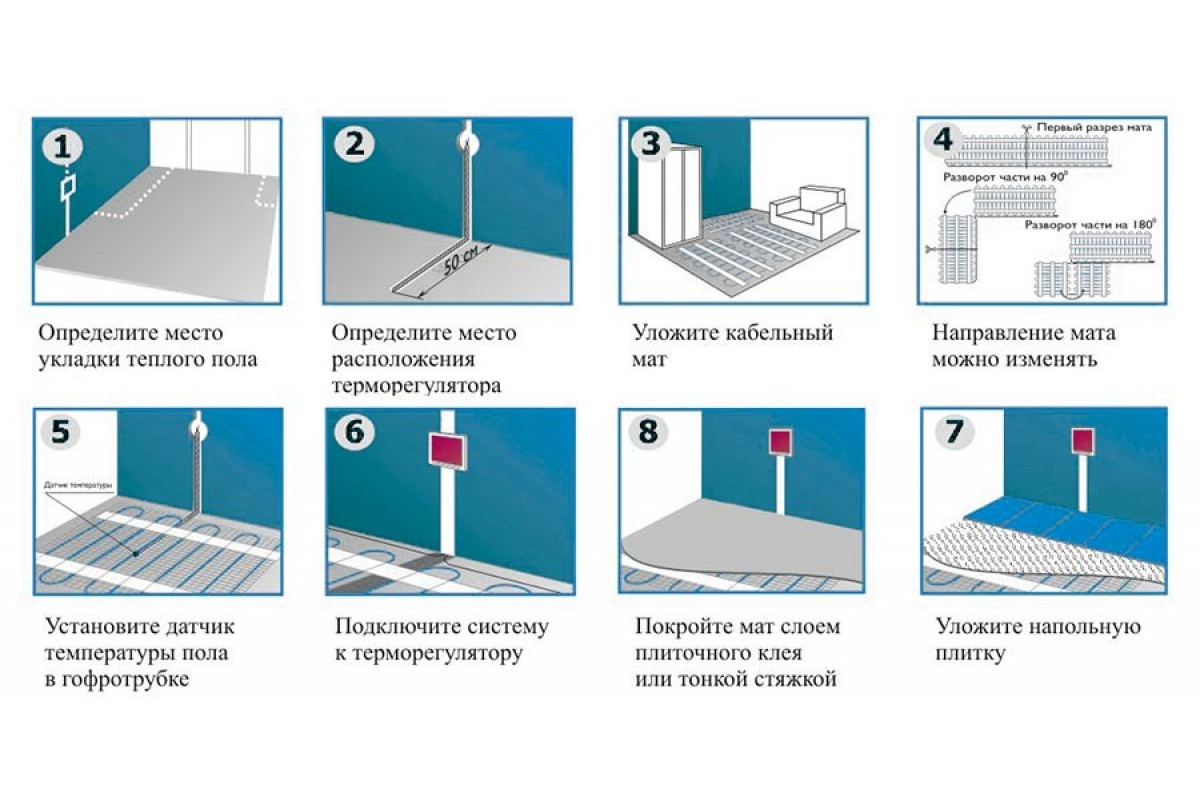

Каждая конструкция ТЭН имеет свои особенности инсталляции. Он всегда укладывается в один слой. А количество тепла, которое при одной и той же температуре ТЭН можно получить зависит только от общей длины ТЭН уложенного в комнате. Поэтому если есть намерение получить максимум тепла, рекомендуется использовать кабель в бухтах. В таком случае можно достичь наибольшего числа нагревателей на единицу площади.
Рулонные конструкции ТЭН ограничивают возможность получения большего количества тепла из-за того что и в мате и в рулонном плёночном варианте уже заложена заводом – изготовителем определённая длина ТЭН которую изменить невозможно. Из этих рулонов нарезаются отрезки, которыми покрывается необходимая площадь. Они укладываются рядом и соединяются в общую электрическую цепь. Но если при этом получаемого тепла оказывается вполне достаточно, инсталляция этих ТЭН получается более простой и быстрой. Температурный режим каждой конструкции электрического тёплого пола указывается в техническом паспорте и сопроводительной документации.
Если поверхность пола твёрдая, ровная и не требует дополнительной обработки, на неё укладывается слой теплоизоляции с верхним слоем из фольги для отражения тепла. Отрезки мата с ТЭН укладываются на него и закрепляются так, чтобы ТЭН был прижат к отражающей поверхности. Поверх ТЭН настилается чистовой пол. Для этого делается бетонная стяжка с последующим укладыванием линолеума, керамической плитки или древесных материалов (доска, паркет). Чистовой слой должен равномерно распределять нагрузку по поверхности, исключая концентрацию давления на ТЭН.
После высыхания цементного раствора делаются последние соединения электрических цепей тёплого пола. Она приобретает вид схемы, подобной показанной на изображении далее.

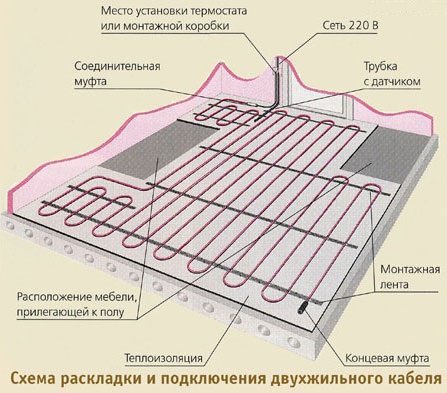

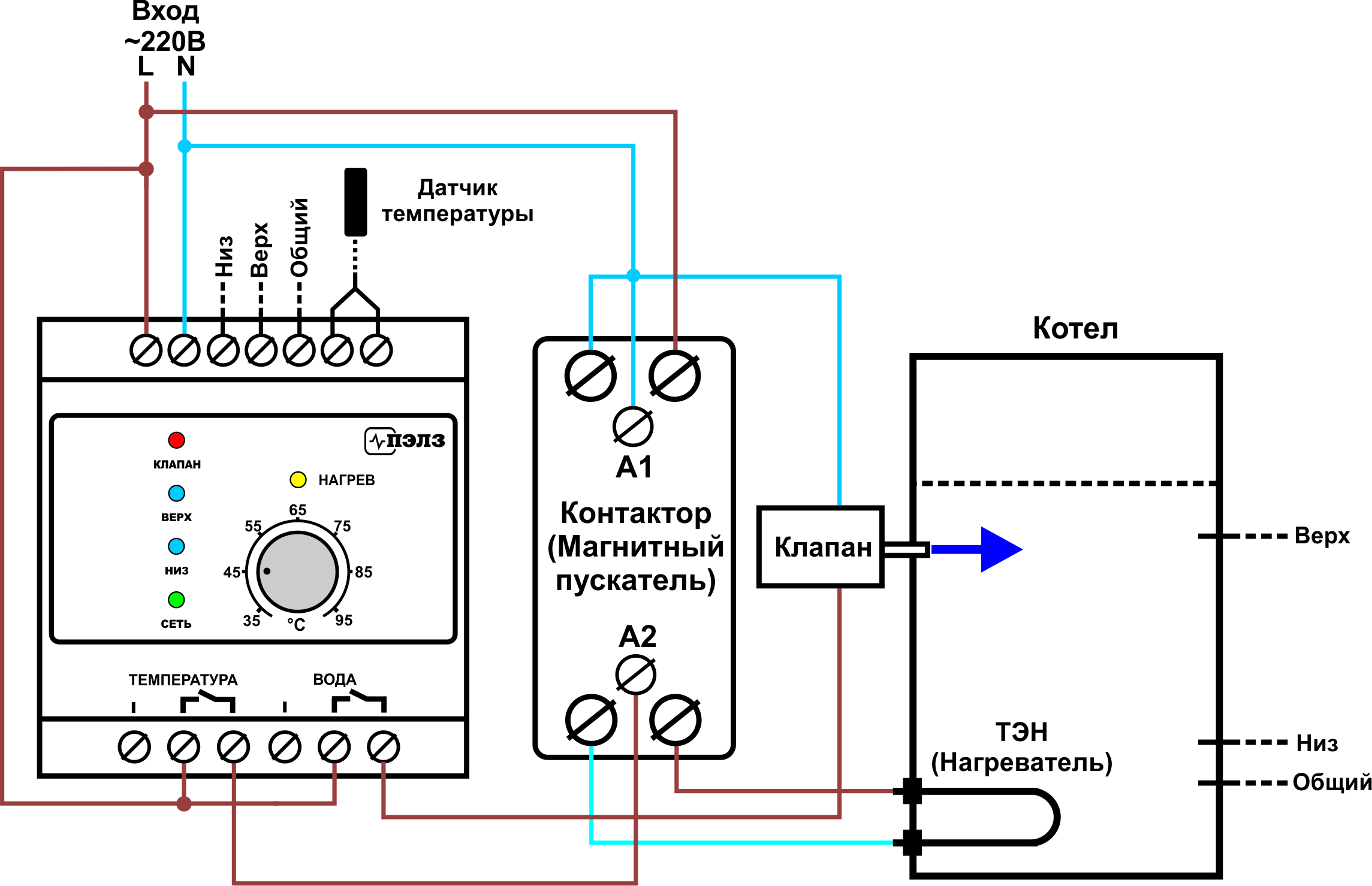

Электрическая схема теплого пола:
Соединения выполняются в соответствии с технической документацией которая приложена к установленному тёплому полу.
Добавить отзыв
Теплый пол электрический: схема подключения
Определенные виды нагревательных элементов, располагающихся ниже уровня напольного покрытия, объединены в общую систему и представляют собой теплый пол электрический, схема подключения которого обеспечивает его надежную работу.
Для того чтобы правильно выполнить данную процедуру, нужно знать принцип работы основных систем и особенности подключения каждой из них.
Содержание
Принцип работы теплого пола
Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.
Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы.
Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.
Двухжильный кабель покрывается дополнительным изоляционным слоем. Он располагается между экраном из тонких медных проводков и термостойкой изоляцией жил. Первая жила является нагревательным элементом, а вторая – обычным токопроводящим проводником. Обе жилы расположены параллельно, благодаря чему снижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.
В процессе эксплуатации необходимо соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Поэтому все участки пола, прилегающие к кабелю, должны иметь однородную структуру для равномерного распределения тепловых и механических нагрузок.
При решении вопроса, как подключить электрический теплый пол, нередко используются тепловые маты, которые почти ничем не отличаются от резистивного кабеля. Единственным отличием является специальная теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, толщиной, примерно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.
В системах теплых полов нередко используется саморегулирующийся нагревательный кабель. Он оборудован лишь обычными токопроводящими жилами, у которых отсутствует функция нагрева.
Между ними располагается матрица с большим количеством независимых полупроводниковых элементов, реагирующих на изменения температуры окружающей среды.
В случае охлаждения какого-либо участка такого кабеля, полупроводники внутри матрицы создают структуру в виде большого количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура достигает средней температуры, в ней происходит рост электрического сопротивления. За счет этого течение тока снижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще больше увеличивается и проводимость на данном участке кабеля резко снижается.
Оба способа позволяют регулировать температуру обогрева без использования в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать различные температурные нагрузки на отдельных участках, считаются надежными и удобными в эксплуатации.
Подключения теплых полов
Использование электрических теплых полов позволяет создать в доме максимально комфортный температурный режим. Однако, прежде чем решать вопрос, как подключить теплый пол, необходимо выяснить тип используемого нагревательного элемента.
В конструкциях используются уже известные кабели – резистивный и саморегулирующийся. Многие отдают предпочтение термоматам, выполненным в виде тонкого, рулонного материала с теплоисточником, запаянным внутри в специальное полотно. Широко используется нагревательная пленка с карбоновыми стержнями или углеродными и биметаллическими волокнами, выполняющими функцию теплоносителей.
Для каждой системы имеется собственная схема подключения теплого пола, при которой разводка выполняется индивидуально. Когда используются кабельные тепловые элементы, большое значение имеют правильные расчеты шага укладки во избежание избыточного выделения тепла и неравномерного нагрева покрытия полов.
Расчет общей длины кабеля производится в соответствии с его мощностью и обогреваемой площадью.
Для расчета мощности кабеля воспользуйтесь нашим калькулятором теплых полов. Для нагревательных матов и пленки таких расчетов не требуется. Все необходимые рекомендации по использованию данных конструкций, а также схема подключения электрического теплого пола, указываются производителем в инструкции или на упаковке.
Все элементы составляют единую цепь с терморегулятором, и все вместе подключаются к электрической сети. Подключение можно выполнить самостоятельно. При отсутствии навыков работы с электроприборами лучше всего пригласить квалифицированного специалиста.
Как подключить теплый пол к терморегулятору
В большинство систем теплых полов активно используются терморегуляторы, с помощью которых осуществляется управление температурным режимом. В настоящее время существует два типа этих устройств. Механические приборы настраиваются вручную, а все необходимые параметры регулируются специальным реостатом. Основой электронных терморегуляторов являются программирующие устройства.
Они могут быть сенсорными или кнопочными. В этом случае система работает в установленные промежутки времени и в заданном температурном режиме.
Схема подключения теплого пола к терморегулятору предполагает установку прибора на высоту примерно 1,5 м от уровня пола. Место установки выбирается таким образом, чтобы на устройство не попадали прямые солнечные лучи и тепло из дополнительных источников. Непосредственное подключение теплого пола к терморегулятору осуществляется через соединительные провода, а сам прибор подключается стационарно, через электрический щит или розетки. Как правило, на корпус терморегулятора наносится схема подключения, существенно облегчающая и упрощающая эту процедуру.
Все виды терморегуляторов совместимы с любыми типами теплых полов. При монтаже систем сразу в нескольких помещениях, рекомендуется устанавливать приборы совместно с каждым отопительным контуром. Такая схема эффективна при соединение теплых полов между собой. Она защищает сеть от перегрузок, позволяет эксплуатировать системы независимо друг от друга в различных температурных режимах.
После монтажа термостата выполняется подключение теплого пола к электричеству. Фазный провод выводится в распределительную коробку, сюда же подключается ноль и заземление. В стене нужно сделать штробу для пластиковых трубок. Одна из них предназначена для укладки силовых проводов нагревательного элемента, а другая – для провода температурного датчика. Когда решается вопрос, как правильно подключить теплый пол, в этом случае датчик температуры должен быть установлен под финишное покрытие пола.
Руководство по установке UFH Wiring | Блоги
Наша цель в Ambiente — сделать установку UFH максимально безболезненной и беспроблемной для всех монтажников. Имея это в виду, мы составили это руководство, чтобы ответить на некоторые из распространенных вопросов, которые мы получаем о проводке мокрого теплого пола.
Если у вас есть дополнительные вопросы о проводке UFH, которые, по вашему мнению, нам следует добавить, свяжитесь с нами!
Что такое центр коммутации UFH?
Центр проводки — это место, где встречаются все проводки для системы UFH. Он питается от сети с плавкими предохранителями 230 В и координирует сигналы, полученные от каждого из термостаты отопления .
- Открывается зональный вентиль первичного контура отопления (только на первом термостате, запрашивающем тепло – затем он остается открытым до тех пор, пока последний термостат не достигнет температура)
- Насос коллектора запускается, поддерживая скорость потока вокруг контуров трубопровода UFH
- Отправляет сигнал «разрешение» обратно в котел, чтобы активировать его, если он еще не работает
Мы поставляем распределительные узлы для 230В, 12В, а также радиочастотные беспроводные системы, подходящие для 1-8 зон нагрева.
Некоторыми простыми системами с одной зоной можно управлять без центра коммутации или отдельных приводных клапанов на каждом контуре – эту проводку можно настроить с помощью «заднего» включения зонального клапана.
Распространенные проблемы с проводкой UFH
Одной из наиболее распространенных проблем, с которой сталкиваются установщики, является оставление проводки слишком поздно в процессе установки UFH. Вы должны убедиться, что провода проложены на этапе первого исправления, от каждого положения термостата обратно к местоположению коллектора. Если провода не протянуты на этапе первого ремонта, вам, как правило, придется использовать беспроводную систему управления, которая не только дороже, но и потенциально требует большего обслуживания в долгосрочной перспективе.
Руководство по установке одной из наших систем водяного теплого пола i s также можно получить у нашей группы экспертов. Все установщики, аккредитованные Ambiente, имеют доступ к основным ресурсам, обеспечивающим безопасную, успешную и быструю установку.
Со всей документацией и техническими деталями, которые вам нужны, одним нажатием кнопки в нашем разделе ресурсов , и всей поддержкой, которая вам нужна, достаточно одного телефонного звонка.
Еще одна распространенная проблема с проводкой UFH заключается в том, чтобы убедиться, что правильная проводка проходит от каждого положения термостата. Для большинства термостатов UFH требуется кабель с 3 жилами + заземление, 1,5 мм для термостатов на 230 В и экранированный сетевой кабель для термостатов на 12 В. Однако существуют исключения, например, для наших термостатов DS-SB, для которых требуется 4-жильный кабель + кабель заземления.
Для каждого имеющегося в наличии термостата мы точно указываем, какой тип проводки требуется, чтобы исключить возможность ошибки.
Какие есть варианты беспроводного UFH?
Если проводка была забыта на этапе первого ремонта, или если это проект по модернизации теплого пола , где конструкция пола не может быть поднята, мы можем предложить беспроводные варианты.
Модель NeoAir Wireless идеально подходит для тех, кто ищет полностью беспроводное и управляемое приложением решение для отопления и горячего водоснабжения. Он совместим с приемниками UH8-RF и RF Switch, нажмите ниже, чтобы увидеть инструкции по подключению:
Схема подключения NeoAir
Мы также предлагаем беспроводную версию программируемого комнатного термостата Ambiente с сенсорным экраном , которая является самой популярной моделью для управления отдельными зонами нагрева. Это работает в сочетании с центром беспроводной связи (UH8-RF) или с приемником (RF Switch). Щелкните ниже, чтобы просмотреть инструкции по подключению:
Схема беспроводного программируемого комнатного термостата с сенсорным экраном
Как подключить термостат и коллектор системы теплого пола
Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола.
К счастью, все термостаты Ambiente поставляются с полными инструкциями UFH и схемами подключения UFH , которые упрощают установку. Они включают в себя удобную схему, на которой показаны четкие цвета проводки, которые помогут вам успешно подключить термостаты к коллектору напольного отопления.
Схемы подключения теплого пола
Как только вы узнаете, какой тип подключения подходит для системы и термостата, который вы устанавливаете, вы можете перейти в раздел ресурсов, где вы можете выбрать между Uh3, Uh2, Uh2- W, Uh4, UH8-RF, а также при необходимости просмотрите разводку торговых точек и схему однозонной проводки.
Ниже вы можете увидеть примерную схему подключения, которая предназначена для центра подключения UH8, соединяющего термостаты DS-SB. Нажмите на нее, чтобы просмотреть полную версию — вы сможете увидеть простые для понимания цвета проводки и требования к типу проводки для каждой части установки.
Есть вопросы по проводке UFH?
Если вам нужны дополнительные рекомендации по монтажу проводки для теплого пола, свяжитесь с нами сегодня.
Еще не аккредитованный Ambiente установщик?
Воспользуйтесь преимуществами широкого спектра систем и элементов управления UFH, подходящих для любого проекта, бесплатных руководителей проектов из нашей обширной сети контактов и бесплатной технической поддержки от высококвалифицированной команды.
СТАНЬТЕ АККРЕДИТОВАННЫМ УСТАНОВЩИКОМ
Была ли эта статья полезной для вас? Вам могут понравиться:
Руководство по монтажу коллекторов напольного отопления
Руководство по монтажу термостатов для напольного отопления
Эта статья была написана Робертом Таффином.
Роберт является генеральным директором Ambiente и работает в сфере напольного отопления с 2012 года. | Теплый пол своими руками
Contents
Standard Wiring Diagrams for I-Link Controllers
Важное примечание: За исключением электрокотла, t здесь нет прямого электрического соединения между каким-либо реле I-Link и какой-либо моделью водонагревателя по запросу.
Единственным электрическим подключением к водонагревателю On Demand / Tankless,… является питание (вилка) к/от устройства (независимо от количества зон) . Водонагреватель срабатывает, когда устройство определяет расход не менее 1/2 галлона в минуту. Водонагреватель активируется, когда какая-либо или все зоны требуют нагрева, а насос(ы) циркулируют жидкость через устройство, таким образом создавая «поток», который сигнализирует о включении водонагревателя!
Краткое руководство по подключению для многозонных систем. Для получения более подробной информации прокрутите страницу вниз для получения дополнительных схем.
Мы предлагаем неограниченную техническую поддержку ~ бесплатный номер 866-теплые пальцы ног (927-6863)Базовый контроллер для одной зоны
Итак….. Подключите реле SP-81 , которое мы поставили вместе с вашей системой, следуя приведенной ниже схеме.
Контроллер одной зоны включает насос, когда термостат требует тепла.
18/2 Провод термостата от термостата в зоне подключается к клеммам R/W. Красный или белый могут идти к любому терминалу. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Для питания системы лучистого отопления (реле/насос) рекомендуется электрический провод 14/2 Romex.
ПРИМЕЧАНИЕ. «Питание термостата» на приведенной выше схеме указывает на то, что 24 В переменного тока поступает от контроллера для питания цифрового дисплея на термостатах, в которых для этой цели не используются батареи. В продаваемых нами термостатах используются батареи , поэтому эта функция не требуется для цифрового дисплея наших термостатов. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)
Базовый «многозональный» контроллер
Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и вышеприведенный SP-81, многозональные контроллеры используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (работа циркуляционных насосов).
Ряд оранжевых выступов вдоль верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонального насоса.
Конечно, во всех приложениях блок реле должен питаться от линии 110 В (см. схему ниже) от щита. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также рекомендуется подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было отключить в одном центральном месте. Если ваш релейный блок подключен через переключатель, вам не придется полагаться только на термостаты, чтобы отключить вашу систему во время сезона охлаждения. Эта функция может помешать кому-то «играть» с вашими термостатами и нагревать ваш пол летом.
В этом примере соединения термостата выполняются в верхнем ряду «Т», клеммы Т1, Т2, Т3 и т. д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т.
д. на блоке 120 вольт. Линии от источника питания (электрощита) подключаются к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.
Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «ХХ» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.
Базовая проводка практически одинакова для всех многозонных контроллеров. Многозональный контроллер может содержать от двух до шести реле, но процедура подключения остается неизменной. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)
Специальные электрические схемы для контроллеров i-Link
В некоторых ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла.
Следующие схемы иллюстрируют три общих специальных приложения.
Включение котла с помощью контроллера одной зоны
Контроллер одной зоны включает котел каждый раз, когда зона требует тепла зональный термостат требует тепла. Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется всякий раз, когда замыкается этот контур.
(вернуться наверх)
Используйте приведенную выше схему «мультизон», если у вас более одной зоны и вам нужно использовать «конечный выключатель» ( XX соединения ) на контроллере i-Link для включения котла всякий раз, когда какая-либо из излучающих зон требует тепла.
Активация газового клапана с помощью зонального контроллера
Контроллер активирует газовый котел всякий раз, когда зона требует тепла
Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)
Электропроводка системы теплообменника/первичного контура
Включение «насоса системы» всякий раз, когда какая-либо зона требует тепла
Это схема для использования с теплообменником или системой первичного контура .
Насос, управляющий теплообменником/первичным контуром, называется системным насосом . Очевидно, что он должен работать, когда любая зона требует нагрева.
Для (любого) соединения насоса первичного контура или насоса теплообменника, как нейтрали (белый провод), так и нагрузки (черный провод) к соединениям «системного насоса» в нижней части блока реле (эти соединения находятся слева от соединения насосов зоны. Все провода заземления будут соединены между собой внутри релейной коробки. Провода заземления будут заземлены на источнике питания или от него, пройдут через релейную коробку (через кабельную гайку) и заканчиваются на каждом насосе.
Установленная на заводе перемычка остается на месте.
(наверх)
Подключение термостата
Термостат Honeywell Pro 1000 (6 клемм) Pro Th2000 — это универсальный многофункциональный термостат, очень простой в использовании и проводке. Но вы никогда не узнаете об этом, взглянув на РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell.
Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую фотографию, чтобы сделать процесс быстрым и простым.
ШАГ 1 : рекомендуется использовать провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устранить необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W». 9и v) и удерживая их в течение трех секунд. Это переводит вас в режим «программирования».
B) Находясь в режиме «программирования», одновременно нажмите обе кнопки и переключайтесь между цифрами вверх, чтобы перейти в режим программирования №5.
C) Заводская настройка — «1» (5-минутная задержка «включена»), и вам нужно установить этот режим на «0», чтобы деактивировать функцию 5-минутной задержки.
D) Нажмите кнопку переключения «вниз» («v»), и на экране отобразится «0».
E) Нажмите оба переключателя еще раз, чтобы выйти из режима «программирования». Отобразится текущая «заданная» температура.
ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.
Расположение проводов для Honeywell Pro 1000 (модель с 6 клеммами)
Подключение и установка термостата Honeywell Pro 1000 (8 клемм)Версия Pro 1000 с «8 клеммами» также проста в использовании. провод и программа, но настроены немного по другому. Вместо (2) 3-контактных блоков, слева и справа, эта версия имеет (1) вертикальный 8-контактный блок посередине. Выглядит так:
Процедура настройки выглядит следующим образом:
ШАГ 1 : Снимите переднюю крышку и подсоедините один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». » Терминал.
Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».
ШАГ 2: Установите (2) батарейки AAA и установите на место крышку. 9и v) пролистывает различные функции. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).
Примечание: Вам не придется переключаться четырнадцать раз, чтобы перейти к функции №15. На самом деле, вам нужно будет переключиться только три раза. Это потому, что разработчики термостатов не считают последовательно, как все мы. Они инженеры, и в их непознаваемом квантовом мире числа представляют эзотерические концепции дизайна, а не упорядоченную систему расположения. Нам, убрав банан из грозди из шести, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана в связку будет выражаться как «функция № 23», или, говоря простым языком, 6 бананов.
Если у вас есть термостат марки Robert Shaw , используйте следующую схему.
Принципиальная схема Роберта Шоу
(возврат наверх)
Управление насосом с помощью «датчика пола»
Термостат/датчик пола AZEL D-508F (показан ниже) может использовать либо окружающий воздух , либо температура пола для контроля зоны. Воспользуйтесь этой ссылкой для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf
Четыре (4) провода (калибр 18) необходимы для напольного датчика/термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы термостата «R&W/TT» на реле подключаются к клеммам № «1 и 2» на термостате D-508. Важно отметить, что при удлинении проводов датчиков (калибра 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод.
для обеспечения абсолютной непрерывности, так как это устойчивый к омам датчик.
Датчик/реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставленный в короткую трубку из PEX, залитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе сшивания. Этот датчик контролирует температуру фактического пола и игнорирует температуру воздуха в помещении. Это очень полезно в лучистых зонах с более чем одним источником тепла.
Если система принудительной вентиляции или дровяная печь регулярно используются, например, в зоне излучения, стандартный термостат контроля воздуха, обычно используемый для управления полом, большую часть времени будет выключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.
Johnson Controls «Контроллер заданного значения» Запорный и температурный термистор:
- коробка Джонсона
- Датчик пола
- Схема подключения
Правильно проводной датчик пола
Shot-Off Sensor/RELAY также доступен в модели Low Voltage (24VAC).
В этом случае датчик пола не питает напрямую циркуляционный насос. Вместо этого он работает очень похоже на стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Приложения, использующие низкое напряжение 9Датчик отключения 0011/реле подключены, как показано на фотографиях ниже.
- Макет, показывающий низковольтный «датчик пола», подключенный к реле I-Link.
- Проводные соединения крупным планом
Другие области применения датчика так же разнообразны, как и ваше воображение. Его можно использовать, например, для контроля температуры воды в накопительном/резервном резервуаре. Датчик крепится к одной из труб, входящих или выходящих из накопительного бака, изолированных пеной или стекловолокном, затем от датчика к реле проходит линия термостата 18 калибра.
Когда температура в резервуаре падает до установленного вами значения, включается циркуляционный насос и забирает тепло из теплообменника.
Эта установка будет полезна для системы, в которой используется открытый дровяной котел, подключенный к постоянно активному теплообменнику. В зависимости от заданных вами параметров накопительный бак получает необходимое ему тепло от теплообменника для поддержания постоянной температуры в баке.
Таким образом можно нагреть любой теплоноситель, включая гидромассажные ванны, теплицы, аквариумы, червячные фермы, полотенцесушители и т.д.
Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в баке с водой поднимается до заданного значения, и бак необходимо охладить.
Чаще всего для этого подхода используется «Комплект сброса тепла» , водопроводное устройство, которое мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки – перемычка 1 и перемычка 2 – находятся в «снятом» положении на своих штырях), а датчик присоединен к ГОРЯЧЕЙ выходной трубе бака-аккумулятора.
При достижении высокой уставки в накопительном баке включается циркуляционный насос сброса тепла.
Пружинный таймер для систем снеготаяния
(наверх)
Дифференциальный контроллер солнечной энергии
Resol DeltaSol BS
. Как следует из названия, это реле активирует насос или насосы, когда достигается диапазон (или разница) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный регулятор активирует необходимый(е) насос(ы) и всасывает это полезное тепло в систему.
Перенос тепла из более горячего резервуара в более холодный для выравнивания температуры в обоих резервуарах и увеличения общей накопительной емкости — еще одно распространенное применение дифференциального регулятора.
Два датчика (резервуар и солнечный) необходимы для правильного «дифференциала». Датчик бака прикреплен к трубе возле дна бака для хранения солнечной энергии или в специальном «колодце» в некоторых баках.
Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, закрепленный на горячей трубе, НЕ будет точно считывать фактическую температуру воды. На самом деле вода обычно на 15–20 градусов теплее, чем показывает датчик.
К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком прохладная для горячего душа). Что имеет значение, так это разница между температурами воды в двух точках. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.
СТАНДАРТНЫЙ РЕЖИМ ОТОБРАЖЕНИЯ
Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайняя справа), НАЗАД (крайняя левая) и кнопкой SET (в центре).
В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в ПРОГРАММНОМ РЕЖИМЕ, пользователь может переключаться между тремя основными полями:
1..jpg)
COL (датчик коллектора)
2. TST (температура датчика бака)
3. HP (часы) накопленного солнечного усиления)
ПРОГРАММИРОВАНИЕ
Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).
Примечание. Удерживая кнопку ВПЕРЕД, вы начнете быстро переключаться между всеми параметрами программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку НАЗАД, чтобы вернуться назад.
Delta T представляет собой разницу между температурой на ваших солнечных коллекторах и температурой на дне вашего резервуара для хранения. При достижении Delta T контроллер Resol активирует солнечный насос и обеспечивает циркуляцию нагретой жидкости из солнечных коллекторов.
См. раздел ВЫБОР ДЕЛЬТА-Т (ниже) для получения рекомендаций по оптимальному варианту Дельта-Т для вашей ситуации.
Чтобы установить температуру Delta T ON, войдите в ПРОГРАММНЫЙ РЕЖИМ и нажмите центральную кнопку SET.
На экране начнет мигать значок SET. Переключите вверх или вниз до желаемого перепада температур. Нажмите SET еще раз, чтобы зафиксировать программу.
Та же процедура используется для следующего экрана, DT-F, параметра ВЫКЛ насоса.
Это поле позволяет решить, когда отключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже температуры насоса ПО
.
Как правило, когда температура жидкости в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, циркуляция жидкости мало что дает. Выключите насос и дайте коллекторам снова нагреться. Перепад температур от 3 до 5 градусов, вероятно, подходит для этого поля.
S MX Следующее поле позволяет установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ В БАКЕ. Заводская настройка по умолчанию — 140 градусов. Это слишком низко. Установите в этом поле значение не менее 180 градусов. Вы можете даже подняться выше. Контроллер Resol позволяет нагревать аквариум до 205 градусов.
Это всего лишь 7 градусов от пара, но с правильно установленным регулирующим клапаном (обязательным для любой солнечной системы), чтобы защитить дом от ожогов, вы также можете сохранить столько тепла, сколько сможете.
Однако, если вам нужна более низкая максимальная температура, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Нажмите SET еще раз, чтобы зафиксировать предпочтительную температуру.
Следующее поле EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к теплу компоненты, эта настройка отключит ваш насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая, 285 градусов, потому что ничто в нашей системе даже близко не приближается к опасной зоне при такой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть нормально.
ПРИМЕЧАНИЕ.
RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые не нужны большинству пользователей. Остальные поля относятся к этой категории и полезны для специальных приложений. Для обычной базовой солнечной системы нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛ.
Тем не менее, внимательное прочтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.
Краткое руководство
В основном режиме доступны только поля «Температура коллектора» (COL), «Температура бака» (TST) и «Накопленная солнечная энергия» (HP).
Удерживайте кнопку ВПЕРЕД две секунды для входа в режим программирования.
Переключитесь на нужное поле, нажмите SET, используйте ВПЕРЕД или НАЗАД, чтобы найти нужное значение, затем снова нажмите SET для подтверждения.
Примечание. Приблизительно через 45 секунд бездействия подсветка дисплея гаснет.
Нажмите кнопку FORWARD, чтобы снова включить дисплей, нажмите еще раз, чтобы переключиться на нужное поле.
Кроме того, через несколько МИНУТ простоя контроллер RESOL автоматически выйдет из ПРОГРАММНОГО РЕЖИМА и вернется в ОСНОВНОЙ РЕЖИМ.
Если вы хотите выйти из ПРОГРАММНОГО РЕЖИМА до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно в COL (поле номер один).
Выбор треугольника T
Почему лучше всего использовать широкий дифференциал
«Коллекторная петля» представляет собой общую длину медной трубы 3/4″, как подачи, так и возврата, которая соединяет солнечную батарею с механические компоненты, т. е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы, расположенные на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинной (коллекторы, установленные на земле в шестидесяти футах от дома). ). Длина трубы в коротком контуре составляет тридцать футов (0,8 галлона жидкости).
Длинная петля, сто двадцать (3,2 галлона жидкости).
В обоих этих случаях жидкость в контуре коллектора должна быть доведена до температуры, прежде чем система будет «работать» в течение любого промежутка времени. Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора еще холодная. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшая к датчику коллектора, быстро нагревается и запускает систему. Но, как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.
Это способствует совершенно нормальному состоянию, известному как «короткий цикл». Ожидайте, что солнечный насос выполнит короткий цикл, пока вода в общем контуре коллектора не нагреется. Если контур коллектора длинный, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем какое-либо полезное тепло может быть передано в резервуар для хранения. Это может занять время.
