Можно ли подключить теплый пол напрямую к розетке?
Поговорим о том, можно ли применять теплый пол без термостата и подключать его напрямую к сети, как прочие бытовые приборы (чайник, фен).
1. Чисто технически такая возможность есть. Есть правда одно большое «НО», гарантия производителя в таком случае распространяться не будет!
2. НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем. Гарантию на ваш пол никто не даст.
Подобрать и купить теплый пол вы можете на нашем сайте.
Мы часто сталкиваемся со случаями подключения инфракрасной пленки «без терморегулятора», давайте обсудим.
Такая возможность есть, но при этом учтите несколько рекомендаций.
Площадь обогрева такой системы должна быть минимальна (0,5м2,1м2) или это случаи локального временного обогрева.
Например, вам нужно обогреть пространство под рабочим столом, а установить терморегулятор нет возможности или нужно сделать зону для сушки обуви в прихожей. Для этих целей часто применяют инфракрасную пленку, включая ее по мере необходимости.
Важно учитывать, что мощность обогрева не должна превышать допустимую нагрузку на розетку. По правилам безопасности все теплые полы оснащают отдельным кабелем питания и устанавливается УЗО.
Так что, если вы решили подключить инфракрасную пленку в розетку, то берите полы малой мощности. При этом с особым вниманием отнеситесь к собственной безопасности, важно хорошо изолировать соединения и не оставлять такую систему без присмотра
Если у вас есть дети или домашние животные, то вы наверняка знаете, что они как никто проявляют интерес ко всему новому, так что при наличии таковых рекомендуется отказаться от таких экспериментов.
Но зачем изобретать велосипед, когда есть уже полностью готовое решение. Хороший пример локального обогрева инфракрасной пленкой – это Греющий коврик Caleo.
Почему производители против и зачем еще нужен терморегулятор?
Терморегулятор оснащен датчиком температуры и это не просто так.
Датчик и терморегулятор исключают возможность пикового перегрева и сводит вероятность возгорания к нулю, обеспечивая долговечность и надежность системе. При работе теплых полов без автоматики вся ее функция ложится на вас. Поэтому, прежде чем использовать данную систему взвесьте, рационально ли это.
Важно знать и такой факт, что без терморегулятора нагревательный элемент будет греть непрерывно.
Он, конечно, будет работать, но и потреблять электричество будет на максимуме, пока его не выключить. Невозможность выставить комфортную температуру также может доставлять вам ряд неудобств.
К примеру, квадратный метр пленки мощностью 220 Вт/м2 потребит за 10 часов работы 2,2 кВт, такую же мощность потребляет аналогичный теплый пол под управлением терморегулятором, но при этом его площадь будет уже 5-6 м2.
Звоните нашим менеджерам и они помогут подобрать оптимальное решение для вашего комфорта.
+7 (812) 628-6276
Ну а кабельные теплые полы и нагревательные маты включать в розетку категорически запрещено, исключением является краткосрочное включение для проверки их на работоспособность, долгосрочная работа таких систем без терморегулятора не только снимет действие гарантии, но и пагубно скажется на их работе.
монтаж и подключение своими руками
Еще недавно существовало только два вида теплого пола – кабельный и водяной. Сегодня все большую популярность получает инфракрасный теплый пол. В отличие от других систем такой пол отапливает помещение за счет инфракрасных волн длиной от 5 до 20 мкм.
Это качественно новый тип отопления, позволяющий отойти от бездумного обогрева воздуха и больших потерь тепла. Такой теплый пол легок в монтаже и может быть установлен под любое финишное покрытие.
Характеристики нагревательного пленочного элемента
Инфракрасный пленочный теплый пол представляет собой очень тонкий, порядка половины миллиметра материал нового поколения.
Это экологически чистый материал, который помогает создать в доме комфорт и благотворное для организма человека распределение температуры.
Его с успехов применяют:
- в жилом секторе;
- в учебных заведениях;
- в медицинских заведениях;
- в оранжереях;
- в теплицах.
Название «Теплый пол» применительно к инфракрасным пленкам весьма условно, так как его можно крепить не только на пол, но и на зеркала, стены и даже потолок. Это поистине универсальный материал!
Инфракрасный теплый пол — это оптимальное решение для дома
Принцип работы достаточно простой. Основу инфракрасного теплого пола составляет карбоновая паста, помещенная в пленку из полиэстера.
Карбон – это материал, отличающийся высокой теплопроводностью, следовательно, для его нагрева потребуется меньше электрической энергии, чем для, например, греющего кабеля.
А это значит, что система инфракрасного теплого пола кроме других преимуществ еще и более экономичная.
Устройство инфракрасного пленочного пола
Ток подается на излучатели по медным проводникам. Стыки токоведущих контактов покрыты тонким слоем серебра, что защищает их от перегрева. К электросети такой теплый пол подключен через терморегулятор. Это дает возможность регулировать температуру в комнате и временной промежуток включения системы.
Важно, что напольное покрытие, находящееся над инфракрасной пленкой, не перегревается, так как остаточное тепло не превышает 25-28°С.
Помещение обогревается за счет длинноволнового излучения, то есть обогревается не сама поверхность пола, а предметы, находящиеся в комнате.

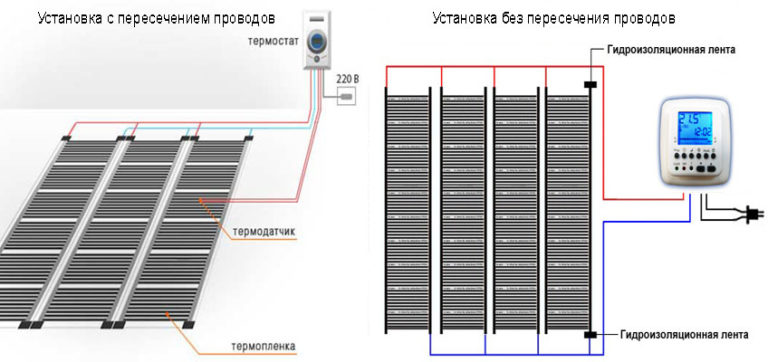

Схема монтажа инфракрасного пленочного теплого пола
Расчет мощности пола
Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.
Выбор мощности матов производят на основании рассчитанной площади покрытия.
Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.
Следует учесть! Провода для соединения отдельных кусков пленки должны быть сечением 1.5-2.5 мм. Так как нагревательные каналы медные, то и провод лучше всего брать многожильный медный.
Преимущества технологии монтажа
Монтаж инфракрасного теплого пола своими руками не требует создания бетонной стяжки или использования клея. Этот вид полов отличает высокий уровень безопасности, экологичность и исключительная польза для здоровья человека.
В отличие от других систем такой пол не зависит от горячего водоснабжения или нагревательных приборов.
Система достаточно надежная в эксплуатации, так как все элементы соединены параллельно и при повреждении и выходе из строя какого-то участка пленки, остальные работают в прежнем режиме.
При необходимости пленочный теплый пол может быть демонтирован и повторно смонтирован в другом месте.
Конструкция инфракрасной пленки такова, что излучающие полосы расположены достаточно близко друг к другу, это обеспечивает высокую эффективность системы. Такой пол намного эффективнее конвекционных отопительных систем.
Монтаж инфракрасного теплого пола
Этапы установки пленочного теплого пола следующие:
Следует учесть! Под мебелью и крупной бытовой техникой пленка не укладывается. Если инфракрасный пленочный теплый пол будет единственным отоплением, то он должен занимать более 70% поверхности пола. Если это будет аварийный или дополнительный обогрев, то достаточно 40%.
- Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор.
Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.Оформление края отрезанной полосы
Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.
- Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.
Терморегулятор инфракрасного пленочного теплого пола подключается по такому же принципу, как и другие типы электрического пола
- Тестирование.
До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались. - Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.
Монтаж инфракрасной термопленки под различные напольные покрытия
Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.
Инфракрасная пленка может устанавливаться не только на пол, но и на потолок.
Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.
Установка инфракрасной пленки на потолок
Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.
Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.
Технология – Порандакуте
Технология – Порандакуте За последние несколько лет технология инфракрасных систем теплого пола изменилась. Поэтому в настоящее время инфракрасные системы обогрева пола становятся все более и более популярными при установке решений для обогрева дома.
Инфракрасная пленка для обогрева пола Инфракрасная пленка для обогрева может быть установлена на различных полах: в бетоне, под плиткой, под дерево или ламинат. Во время использования пленочной системы электричество проходит через углеродные полосы, которые нагреваются и излучают инфракрасные волны длиной 6-20 мкм. Эти волны очень похожи на то, что наши тела излучают сами по себе, поэтому такой нагрев полезен для здоровья и легко усваивается. Во время использования никакие другие длины волн не излучаются, поэтому энергия не тратится впустую.
Инфракрасные волны, излучаемые человеческим телом
Инфракрасное отопление нагревает не воздух, а физические объекты. Благодаря этим свойствам воздух при обогреве не отличается повышенной влажностью. В отличие от традиционного водяного теплого пола, создающего на полу зоны холода и тепла, за счет зазоров между трубами инфракрасные пленки нагревают поверхности равномерно. Кроме того, инфракрасные волны распространяются намного быстрее, чем диффузия воздуха, поэтому помещения нагреваются намного быстрее, чем при использовании традиционных решений для отопления.
Нагревательная пленка начинает нагревать верхнюю часть пола, затем пол сам отдает тепло вверх, в зоны с наибольшей активностью людей. При использовании инфракрасной пленки для теплого пола в первую очередь нагревается поверхность пола. Затем полы отдают тепло вверх в помещение. Это гарантирует, что тепло не остается под потолком, а именно там, где люди больше всего двигаются – в середине комнаты.
Используя современные технологии, инфракрасная пленочная система использует физику для создания максимального комфорта.
Как производится инфракрасная пленка
Инфракрасная пленка для теплого пола изготавливается с использованием самых современных технологий. Является основным элементом системы отопления .
Производство начинается с очень тонкого слоя пленки, которая производится путем синтеза политилена (ПЭ) и полиэтилентерефталата (ПЭТ). При изготовлении пленки ее утолщение всегда регулируется для получения оптимальной толщины.
Затем с помощью сверхточного оборудования поверх пленки напыляется слой плотной углеродной пасты для замыкания цепи.
Эта паста образует плотные связи атомов углерода, которые затем обеспечивают постоянное и даже инфракрасное излучение, также известное как тепловая энергия. Углеродные частицы синтезированы с политиленовым слоем для равномерного покрытия, что позволяет создать нагревательный раствор высокого качества. Толщина покрытия менее 1 микрометра.
Следующим шагом является подключение электродов к углеродному слою. Медные и серебряные полосы используются для сплавления и соединения электродов с углеродом. Этот процесс исключает возможность возникновения искр и опасность короткого замыкания.
Для электроизоляции используется современный и специальный ламинат. Он также защищает компоненты пленки от влаги и повреждений в процессе монтажа.
Последним шагом является проверка того, соответствует ли пленка стандартам качества, и если она соответствует, то только после последней термообработки в течение 72 часов будут завершены связи между пленкой и углеродом. После этого пленку можно разрезать по размеру.
Нагревательная пленка равномерно отдает тепло и является огнестойкой.
Сравнение различных решений по техническому обслуживанию и воздействию на организм человека
Создавая свой дом, мы все заинтересованы в том, чтобы для нас и семьи было самое безопасное, уютное и приятное окружение. Разнообразие систем отопления дома создают разное ощущение тепла.
| Инфракрасная пленка | Водопроводное отопление | Кабельное электрическое отопление | Обычные электрические обогреватели | Центральное отопление | ||
|---|---|---|---|---|---|---|
| Прибор не занимает дополнительного полезного пространства | Да | Да | Да | Нет | Нет | |
| Воздействие на организм человека | Тепло и инфракрасные волны с профилактическим эффектом | Только тепло | Только тепло | Только тепло | Только тепло | |
| Электромагнитное излучение | Поглощает излучение других приборов | Нет | Может быть потенциально высоким | Может быть потенциально высоким | Нет | |
| Надежность | Даже если некоторые модули перестают работать, общая работа системы не нарушается. Может использоваться при отрицательных температурах. Не может быть причиной пожара. | Возможность утечек, засорения | Возможность перегрева, отказ кабеля нарушает работу всей системы | Высокая | Возможность утечек, засорения |
Инфракрасные теплые полы 2020
под стяжку под любое покрытие Heat Plus
Перейти к содержимому
Искать:
1. Подготовка поверхности
Перед началом монтажа системы отопления Хит Плюс необходимо проверить черновой пол на наличие неровностей (на 1 м2 подвала не должно быть неровностей более 3 мм), устранить неровности, если они есть. Также необходимо тщательно очистить поверхность пола, убрать строительный мусор и убрать лишнюю пыль. Перед началом монтажных работ рекомендуется подмести и пропылесосить поверхность пола.
2. Монтаж теплоотражающего материала
Для тепло- и гидроизоляции от чернового пола, а также отражения нижней части излучения инфракрасной пленки на поверхность пола в местах укладки пленки укладывается теплоотражающая подложка Strotex 90Al с ламинированным слоем.
(с запасом 10-15 см).
Алюминиевые или фольгированные подложки нельзя укладывать под пленку без защитного ламинирующего слоя.
Рекомендуется использовать утеплители пола (пенопласт, стиродур и др.). В этом случае перед укладкой системы необходимо покрыть слой утеплителя слоем стяжки или деревянных панелей (ОСП, фанера и т.п.). Если под черновым полом находится слой утеплителя, то дополнительное утепление пола не требуется, можно сразу использовать Strotex AL90 в качестве теплоотражающей подложки.
3. Резка и укладка инфракрасной пленки Heath Plus
Укладка и резка пленки осуществляется на запланированной поверхности и фиксируется скотчем. Пленка размещается логотипом вверх, чтобы текст читался.
Максимально допустимая длина одной полосы метровой пленки стандартной мощности в 220 Вт составляет 6 метров. Эта длина диктуется максимальной нагрузкой на медную пленку пленки.
Пленки можно укладывать спиной к спине или на расстоянии друг от друга.
Наложение пленок не допускается.
Не рекомендуется подкладывать под стационарную мебель, которая закрывает отвод тепла.
Для использования под линолеум идеально подходит инфракрасная пленка Heat Plus Standart. Эта пленка полностью соответствует требованиям по механической прочности и температурным нагрузкам для использования под линолеумом.
Если на этапе проектирования непонятно, где будет располагаться стационарная габаритная мебель, которая запирает тепло или к системе отопления Хит Плюс предъявляются повышенные требования по прочности, стоит выбрать пленку класса Премиум – Heat Plus Premium.
4. Подготовка места для термостата
Для контроля температуры и подключения пленки к сети используется термостат. На этом этапе необходимо подготовить место для терморегулятора на стене.
Рекомендуется размещать термостат рядом с существующей проводкой или розеткой для удобства подключения. Так как длина провода выносного датчика температуры 2-3 метра — термостат следует размещать на высоте до 1,5 метра от пола.
В зависимости от типа термостата установка может осуществляться либо в распределительную коробку (подрезка — внутренняя установка), либо просто на болты (на монтажную пластину — внешняя установка).
Для управления системой отопления рекомендуется использовать терморегуляторы с возможностью программирования. Данная функция термостата позволяет снизить стоимость системы отопления за счет своевременного регулирования температуры: выключение пленки в момент, когда нет необходимости в отоплении и активация системы заблаговременно до прихода людей в отапливаемое помещение. комната.
5. Соединение пленки клипсами
Для подключения пленки к терморегулятору и сети необходимо создать места для электрического контакта. Для этого используются специальные зажимы-соединители. Их насаживают на медную шину и обжимают с помощью ручного пресса или пассатижей.
При установке клипсы необходимо немного наслоить пленку в районе медной шины (ножом прижать пленку).
Одно лезвие зажима установлено внутри пленки на медной шине. Второе лезвие срезает пленку сверху, чтобы зафиксировать зажим.
Для упрощения последующего подключения коннектора к проводам зажим необходимо установить перпендикулярно торцу пленки крючком вверх.
Еще один вариант создания электрического контакта – припайка провода к медной пленке пленки.
6. Соединение проводов с пленкой
Провода соединяются с пленкой с помощью зажимов или пайкой.
Необходимо очистить провод от изоляции стриппером или другим инструментом.
Для соединения клипсами необходимо сделать петлю вокруг крючка клипсы и зажать ее ручным прессом.
Для соединения проводов пайкой необходимо паяльником и ножом аккуратно снять слой ламинации над медной шиной, не повредив саму шину. После этого припаиваем провод к медной шине.
Соединение полос пленки между собой осуществляется по схеме параллельного соединения.
Выведены провода для подключения к термостату.
Важно помнить, что провод имеет ограничение по нагрузке:
ПВ3-1,5 — максимальная нагрузка 15 А (3,3 кВт).
ПВ2-1,5 — максимальная нагрузка 25 А (5,5 кВт).
7. Изоляция бутиловой лентой
С помощью бутиловой ленты TM Heat Plus тщательно изолируются стыки, контактные зажимы, точки пайки и неиспользуемые концы медных токопроводящих шин.
Для утепления бутиловую ленту нарезают на куски шириной 3-5 см.
Благодаря своим особым термическим свойствам и составу, бутиловая лента при первом нагреве теплом выделяемой пленки становится аморфной и немного растекается по поверхности, благодаря чему достигается дополнительный изолирующий и герметизирующий эффект.
8. Теплоизоляционный утеплитель Heat Plus
Поверх бутиловой ленты для фиксации и дополнительной механической защиты наклеивается теплоизоляционная термостойкая лента Heat Plus.
Изолента Heath Plus служит не только надежным и качественным фиксатором, но и создает дополнительный изолирующий слой.
При правильном и качественном утеплении изоляционными и бутиловыми лентами пленка становится герметичной. Таким образом, системе отопления Хит Плюс не страшна повышенная влажность или затопление пола.
9. Подключение термостата и выхода датчика температуры
Термостат необходимо подключить к датчику температуры, пленке и сети согласно инструкции производителя (входит в комплект).
Термодатчик фиксируется изоляционной лентой на нижней стороне инфракрасной пленки.
Во избежание механических повреждений головки термодатчика необходимо в основании пола и подложке сделать канавку глубиной 5 мм.
10. Укладка полиэтиленовой пленки
Для помещений с повышенной влажностью или наличием металлических конструкций, а также с повышенными требованиями безопасности рекомендуется укладка специального защитного заземляющего слоя E-dero.
После укладки запас пленки по периметру заворачивается под нижний край инфракрасной пленки, чтобы получился «конверт».
11. Укладка армирующей стеклосетки
Для фиксации пленки и скрепления слоев стяжки, а также уменьшения механических деформаций стяжки при высыхании поверх всех слоев с запасом 20-25 см по периметру укладывается армирующая стеклосетка ССА-1111. .
12. Фиксация системы дюбелями
В местах, где отсутствуют токопроводящие и углепластиковые пленочные элементы, просверливание сетки, полиэтилена, нагревательной пленки и теплоизоляции осуществляется с помощью настила сверлом диаметром 6 мм. В отверстия вбиваются дюбель-гвозди.
Перед бурением проверьте отсутствие каких-либо токопроводящих сетей и коммуникационных труб в местах бурения. Если есть точный план расположения таких элементов, избегайте их, но так, чтобы максимально закрепить монтажную стеклянную сетку над основной поверхностью.
13. Проверка работы системы отопления
Перед укладкой финишного покрытия нужно проверить систему отопления Хит Плюс и работу всех элементов.
