Инфракрасный пленочный теплый пол под ламинат, паркет монтаж установка

Инфракрасный пленочный теплый пол, в отличие от отопительных аналогов, является наиболее подходящим материалом для укладки под легкие покрытия — ламинат, паркет, линолеум и ковролин. Это обусловлено равномерным нагревом карбоновой пленки, которая всей своей поверхностью равномерно излучает инфракрасные лучи дальнего спектра. Еще одно важное преимущество перед кабельными теплыми полами и другими системами отопления — это быстрый и легкий монтаж, с которым справится практически каждый. Также нельзя не отметить, что воздействие инфракрасного излучения полностью безвредное для организма человека. По ощущениям оно похоже на солнечное тепло.

Необходимые материалы для укладки пленочного пола под деревянные и легкие покрытия

Материалы, которые можно приобрести у нас:

Пленка нагревательная карбоновая (инфракрасный пленочный обогреватель — ИПО).
Соединительные клипсы (один коммутационный комплект включает 2 клипсы).
Скотч на битумной основе 25 см (разрежьте на 6 кусков согласно инструкции).
Терморегуляторы необходимой мощности с датчиком температуры.

Материалы, которые необходимо приобрести самостоятельно:

Электрический провод, по схеме монтажа и с учетом максимальной нагрузки (медь, мин. сечением 1,5 мм2).
Теплоизоляционный материал под нагреватель*
Полиэтиленовая пленка толщиной от 0,1 мм (гидроизоляция).
В некоторых случаях при больших мощностях могут понадобиться приобрести контакторы.

Необходимые инструменты:

Отвертка, пассатижи (или спец. инструмент для обжатия контактов), кусачки, электрический тестер, монтажный нож, ножницы, молоток и др.

* В качестве изоляционного материала можно применять:

Универсальные утеплители для всех видов покрытий: пенополистирол экструдированный, техническая пробка, жидкая композитная система типа «Тезолат», «Керамоизол», «Корунд».
Для легких покрытий (ламинат, линолеум): пенополиэтилен или Изолон ламинированный.
Любой другой теплоизолятор, который может быть использован вместе с системами обогрева пола. ЗАПРЕЩАЕТСЯ!!! использование теплоизоляционных материалов с металлическим покрытием (алюминиевой фольгой).

Ограничение температуры деревянного пола

Комфортная температура на поверхности деревянного пола равна примерно 25-26°С. Производители деревянных покрытий ограничивают максимальную температуру поверхности пола на уровне 27°С. Так как датчик устанавливается под поверхностью, а не на ней, то в терморегуляторе рекомендуется устанавливать следующие ограничения:

Покрытие	Толщина, мм	Ограничение темп., макс. °С
Мягкое дерево, например сосна (0,12 Вт/м*К)	7	32
	15	35
	20	40
Твердое дерево, например дуб (0,17 Вт/м*К)	7	31
	15	34
	20	38

Скачать инструкцию по укладке пленочного теплого пола

Для помещений с плохой термоизоляцией пола интересен вопрос достижения в принципе комфортной температуры поверхности пола при использовании маломощного нагревателя — 80 Вт/м. кв.

Например, если пленка уложена в пол промежуточного этажа без теплоизолятора (т.е. снизу теплое помещение), то для деревянного покрытия толщиной 15 мм максимально возможное повышение температуры поверхности пола относительно воздуха и окружающих предметов составит 6°С.

То есть при средней температуре воздуха и предметов в комнате 20°С для пола промежуточного этажа без изолятора мощности 80-100 Вт/м2 будет достаточно, чтобы достичь комфортной температуры поверхности пола 26°С.

Если же в конструкции такого пола установлен теплоизолятор толщиной 2 см, то повышение температуры поверхности пола относительно воздуха составит максимум 8°С, что дает дополнительную экономию на нагрев.

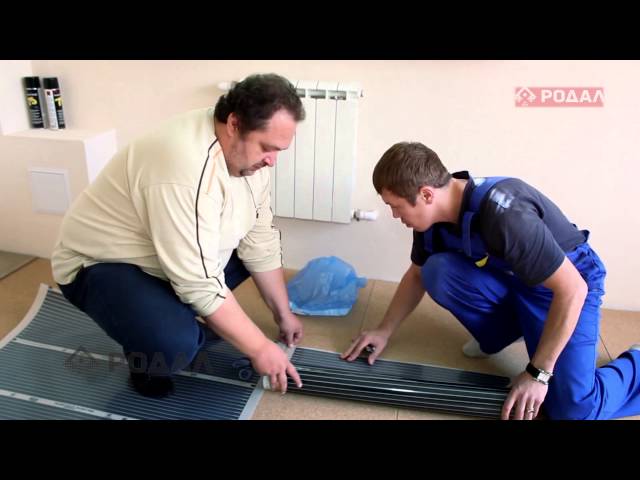

Видео по монтажу инфракрасного теплого пола под ламинат, паркет и деревянные покрытия.

Все видеоматериалы представлены в ознакомительных целях.

При монтаже руководствуйтесь исключительно инструкцией по монтажу.

Примечания:

Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.

Примечания:

Монтаж аналогичен монтажу под ламинат
Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.

Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
Важно! Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

Примечания:

Если вы используете Изолон с отражателем — убедитесь что он не алюминиевый. Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
Важно! Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

видео-инструкция по монтажу своими руками, как правильно выбрать, можно ли делать, технология укладки утеплителя, цена, фото

Укладка изоляционных материалов

Следующим важным этапом в процессе, как правильно уложить теплый пол под ламинат, является настил изоляционных материалов для предотвращения контакта теплого пола с влагой.

После этого можно уложить теплоизоляцию, чтобы повысить эффективность теплого пола и снизить теплопотери от потоков тепла, направленных вниз.

Подойдет любой рулонный материал, уложенный металлизированной стороной вверх, швы которого следует проклеить скотчем.

Перед тем, как положить теплый пол под ламинат, лучше всего воспользоваться вспененными изоляционными материалами, не тоньше 3 мм толщины.

В качестве изоляции под ламинат одинаково хорошо подходят как отражающие, так и неотражающие изоляционные материалы, лишь бы были выдержаны нормативы толщины. Неплохо себя проявляет лавсановая отражающая пленка, а вот фольгированный материал не совсем подходит для инфракрасного пленочного пола, поэтому укладывать его нежелательно.

Электрический нагревательный элемент для полов из ламината

В основу тёплого электрического пола под ламинат входит кабель. При этом обогрев комнаты происходит благодаря преобразованию электрической энергии в тепловую. Для такой системы подогрева полов применяются одножильные или двужильные кабеля в зависимости от конструктивных особенностей обогревательного устройства.

При этом в жилых помещениях рекомендовано использовать двужильную систему, так как она меньше излучает электромагнитное поле. Кроме того, её проще монтировать. Но из-за возможности ухудшения контактов кабеля, не исключён перегрев системы, что приведёт к её поломке.

Чтобы не допустить таких проблем для электрических систем подогрева пола используют саморегулирующийся кабель. Благодаря этому если на определённом участке произойдёт перегрев, то на месте очага проблемы увеличивается степень сопротивление кабеля, что не допускает критического повышения температурного режима.

Монтаж электрической системы подогрева напольной поверхности из ламината начинается с подготовительных работ. На начальном этапе очищается напольное основание, которое в случае необходимости выравнивается бетонной стяжкой. После этого укладывают теплоизоляционный материал, поверх которого снова укладывается тончайшая стяжка с использованием армирующей сетки, которая высыхает в течение 48 часов. Затем закрепляется специальная монтажная лента.

Подобрав удобное место для размещения терморегулятора, выполняется укладка нагревательных кабелей с учётом рекомендаций указанных в инструкции. После монтажа терморегулятора и датчика выполняется тестовый запуск обогревательной системы. После тестового пуска в случае работоспособности всех элементов производится заливка бетона толщиной от 30 до 100 мм.

Выполнять укладку ламината на основание с подогревом можно не раньше 3-4 недель, после того как цементная стяжка станет прочной. Также укладку тёплых полов можно выполнять с помощью нагревательных матов, установка которых значительно легче, чем кабеля, который закрепляется с помощью сетки. При этом к преимуществам данного вида полов можно отнести следующие параметры:

высокая степень надёжности;
большой эксплуатационный ресурс 20 и более лет;
простота монтажа и эксплуатации;
возможность контролировать температуру в комнате.

Естественно, такое оборудование имеет некоторые недостатки:

незначительное электромагнитное излучение;
дорогостоящие энергоносители.

Подготовка основания

К основанию под теплый пол есть три главных требования: оно должено быть ровным, чистым и сухим:

Ремонт и выравнивание. Небольшие сколы можно заделать цементным раствором или специальными ремонтными смесями. Бугорки лучше отшлифовать, чтобы они не выступали. Если неровностей много или они слишком большие, придется делать черновую стяжку, для этого хорошо подойдут самовыравнивающиеся смеси.
Очистка. После выравнивания с поверхности убирается весь крупный мусор, потом пол подметается. Также его следует пропылесосить.

Уборка чернового основания

Высушивание. Если по каким-либо причинам пол мокрый, то все работы нужно отложить до тех пор, пока он не высохнет. Ускорить процесс может проветривание в теплое время года и отопление зимой.

Выбираем подходящую подложку

Выбор ламината для теплого пола должен быть неразрывно связан с выбором подложки. Если она будет слишком толстой и плотной, с высокими теплоизоляционными свойствами, то эффективность теплого пола будет низкой. Вам придется повышать температуру на терморегуляторе и терпеть значительные финансовые убытки. Чтобы этого не случилось выбирайте подложку толщиной 1,5-3 мм. Сейчас многие производители ламината для теплых полов выпускают для него и специализированную подложку. Например, из экструдированного полистирола с перфорацией (мелкими отверстиями), который легко пропускает тепло и в то же время выполняет свою главную функцию – компенсирует неровности пола и «поддерживает» ламинат.

Подложка Arbiton Izo Floor Thermo предназначена для ламината в помещениях, где применяется система подогрева пола

Как выбрать ламинат для теплого пола

Определить какой ламинат лучше, не просто – разнообразие огромное. От выбора типа нагревания пола будет зависеть выбор материала.

Сейчас предлагаются на выбор четыре варианта системы обогрева:

труба с горячей водой;
электрический с нагревательными матами или с кабелем;
инфракрасный, в виде пленки, стержневых матов;
со встроенным элементом нагрева.

Для электрического с нагревательным кабелем

У электрического теплого пола изрядная интенсивность нагрева. Расстояние между кабелем большое, поэтому прогрев пола не равномерен. Оптимальная толщина ламината для теплого пола под нагревательный кабель 9 мм.

Он обязан быть термостойким, выдерживающий нагрев до 30°С, а желательно выше. Смотрите на обозначения – ламинат должен быть разрешен к применению с электронагревом.

Такой тип хорош для отопления на юге, а на севере нежелателен, т.к. расход электричества значителен.

Для электрического с нагревательным матом

У нагревательного мата расстояния между стержнями ближе. Характеристики для устройства покрытия ровно, как и для нагревательного кабеля, но ламели возможно брать более тонкие. По применению идентично, как для нагревательного кабеля.

Для инфракрасного пленочного или со стержневыми матами

Лучший вариант для обустройства самостоятельно, теплый пол под ламинат самый простой. Не нужно стяжки рабочего слоя, как у вариантов с водяным отоплением и кабелем. Легко монтируется и ремонтируется. Отличается равномерным нагревом, при этом инфракрасная пленка тонкая. Это позволяет применять тонкую подложку и тонкий ламинат.

Инфракрасный теплый пол – наиболее бюджетный вариант. Он подходит для устройства отопления в северных районах, как наиболее экономичный.

Материал для инфракрасного пола имеет специальный значок или надпись. Об этом написано и в инструкции по применению.

Если остановились на варианте со стержневыми матами, то лучше покупать сплошные карбоновые маты. Это удобный, легкий в монтаже материал.

Для водяного пола

Водяное напольное отопление представляет собой уложенные на пол трубы с циркулирующим теплоносителем. Обычно с водой, иногда с тосолом. Трубы из меди, пластика или металлопластика. Эффективнее всего медные, дешевле – полиэтиленовые.

Водяной теплый пол требует квалификации и аккуратности при монтаже. Ни в коем случае нельзя подключать трубы к центральному отоплению. Это запрещено, так как может стать причиной утечки воды из системы отопления и заливу. Температура воды в батареях превышает разрешенные 30°С.

Следовательно, такое отопление можно делать или в частных домах или при наличие установки индивидуального котла, газового или электрического.

Вариант простой, распространенный, но так как трубы довольно толстые, их нужно заключить в стяжку, поверх которой настилают подложку. Пленку со слоем фольги настилают под трубы. Подложка используется без металлизированного слоя.

При нагреве воды всегда происходят колебания температуры, поэтому возникает конденсат. Обязательно использование подложки, пропускающей пары. Ламинат подходит для водяного пола толщиной 8 мм и устойчивый к воде. Берите марки, выдерживающие залив водой. Он может произойти, если система потеряет герметичность. Устойчивые к заливу ламели после высыхания не покоробятся.

Со встроенным подогревом

Это самый новый вид. Отопительный элемент уже внедрен в слой ламели. Разные марки имеют интенсивность нагрева 40-70 Вт/м2. Мощность написана на упаковке. Более производительные марки предназначены для холодных районов.

Такой материал напоминает инфракрасный пленочный. Контактный провод от каждой доски выводится под плинтус.

Он лучше для теплых полов при самостоятельной укладке. Достаточно выровнять пол, положить подложку. Укладка поверх ламелей ничем не отличается от обычного ламината. Можно сочетать ламели без нагрева, если в комнате нужно создать зоны без него, например, под мебелью. Размер у них один.

Вариант самый экономичный, теплопотери на треть меньше, чем у классического пленочного инфракрасного нагрева. Сама система более эффективная, быстрее всех остальных вариантов прогревает помещение.

Укладка и проверка работы проводки

Подключение проводов

Укладку проводки пленочного теплого пола необходимо выполнять от центра к плинтусам на стенах, чтобы избежать чрезмерного давления напольного покрытия. Провода прокладываются под пленкой, в которой предварительно прорезают отверстия для них. После фиксации места надреза скрепляют скотчем. Раскладка проводки должна быть сделана так, чтобы не выступать за пределы теплоизолирующей подложки.

Подсоединение термостата

После укладки термопленки к ней необходимо прикрепить термодатчик. Располагают его, как правило, в области второй секции. Под его проводку и сам датчик в пленке делают надрезы. Кроме того, стоит проследить, чтобы в месте прохождения кабеля под термодатчик пленка делала плавный поворот. Это позволит предотвратить излом кабеля.

Как только датчик будет установлен, можно приступать к монтажу термостата. Предпочтительнее, когда он подключен стационарно, однако, допускается и подсоединение через розетку.

Подключать термостат к пленочному инфракрасному теплому полу следует так же, как и прочие виды теплого пола. По два провода, подходящие к термодатчику и теплому полу, подключаются попарно с двух сторон термостата. Два оставшихся свободными разъема служат для подключения кабелей питания. Заземление соединяется с помощью клеммы.

Проверка системы

Прежде чем проводить укладку ламината, следует убедиться, что теплый пол функционирует правильно. Если не наблюдается перегревания отдельных элементов или искрения, значит термопленка качественная.

Как только установлено, что никаких неисправностей нет, следует покрыть нагревательные элементы слоем защитного полиэтилена, толщиной не уже 80 мкм, призванным предотвратить попадание влаги на термопленку. Кроме того, такая прослойка позволит увеличить срок службы теплого пола. Настилают полиэтиленовую пленку внахлест по всей поверхности теплого пола.

Как использовать и какие разновидности встречаются

Дабы с уверенностью назвать конструкцию, которая как нельзя лучше подойдет под ламинат, следует разобраться с принципом работы основных разновидностей используемых систем.

Электрические устройства

В основе их функционирования отсутствует принцип взаимодействия с основной отопительной системой, что, несомненно, можно назвать преимуществом. К недостаткам можно отнести весьма ощутимые затраты за электроэнергию, которые будут приходить в конце каждого месяца. При установке качественного терморегулятора подобные затраты можно снизить. Подобное устройство позволит производить подогрев поверхности согласно установленному графику. Электрический тёплый пол пользуется немалой популярностью, в связи с этим производители готовы предложить несколько его разновидностей:

инфракрасные;
пленочные;
кабельные.

Инфракрасные устройства

Инфракрасный настил работает по принципу солнечного излучения, вырабатывая инфракрасные волны, которые превосходно обогревают предметы интерьера, расположенные в отапливаемом помещении. Речь идет именно о подогреве мебели, которая в свою очередь будет отдавать полученное тепло воздуху, находящемуся в помещении. Среди других устройств подобного типа, уровень энергопотребления инфракрасных полов самый низкий (при отсутствии терморегулятора).

Пленочные устройства

Достоинством пленочных конструкций является толщина нагревательных элементов, которая составляет порядка миллиметра. Это устройство прекрасно подойдет как для ламинирующих поверхностей, так и других, подобных им покрытий. Относится к категории экономичных. Немалой популярностью пользуется у молодых семей с детьми, которые так любят ползать и играть на полу.

Кабельные устройства

Проводная технология в виде уже готовых (заранее собранных) матов, лежит в основе кабельного электрического устройства. Можно сделать этот пол своими руками, при этом в виде основы принято использовать привычный всем плиточный клей. Под поверхность ламинированного пола понадобится укладка сравнительно небольшого слоя стяжки. На его поверхность будет уложено выбранное заранее напольное покрытие. Использование многозонного терморегулятора и резистивного кабеля позволит выставлять для каждого из участков свой температурный режим.

Водяные устройства

Водяные конструкции состоят из системы трубопроводов, внутри которых происходит непрерывная циркуляция теплоносителя. В качестве такового может быть использована вода, которая уже находится в доме. В рабочих стояках теплоноситель редко прогревается до нужной температуры, что не дает возможности качественно обогреть все уровни перекрытия. Рекомендуется использовать автономные устройства отопления, которые часто устанавливаются в частных домах. А вот для использования квартирного отопления понадобится разрешение соответствующих органов.

Плюсы и минусы электрического теплого пола

Практика использования электрических «теплых полов» выявила все сильные и слабые стороны способа. К плюсам относятся:

долговечность. Производители обогревательных матов на основе тонкого кабеля говорят об эксплуатационном ресурсе в 50 лет. Опыт пока не позволяет проверить такие заявления. Есть только подтвержденные данные в 10-15 лет, при этом для всех видов кабеля;
отсутствие ограничений по типу зданий, виду помещений и основанию пола — можно монтировать в квартирах и частных домах, детских комнатах, спальнях, кухнях, ванных комнатах и т.д., на бетонное основание (стяжку) и деревянный пол;
тонкая настройка — температуру можно регулировать в пределах 0,1oС;
простой монтаж — сборку системы хозяева могут выполнить своими силами;

Схема электрического «теплого пола».

приемлемая стоимость комплекта, по сравнению с «теплым полом» на основе жидких теплоносителей;
компактность — у дома или квартиры не крадутся полезные метры жилой площади;
не требуется обслуживание;
равномерный прогрев пола, что повышает уровень комфорта.

К недостаткам в первую очередь относится высокая стоимость отопления — на обогрев двухкомнатной квартиры потребуется 10-15 кВт/час электроэнергии. Среди других минусов:

необходимость стяжки уменьшает высоту потолка на 7-10 см;
в квартирах с газовым отоплением требуется замена подводящей электропроводки (старая не рассчитана на такие нагрузки), что сильно удорожает ремонт;
потребность строго следовать инструкциям при включении и выключении;
сложный ремонт при пробое кабеля, правда, в разы проще, чем при возникновении проблем у водяного «теплого пола».

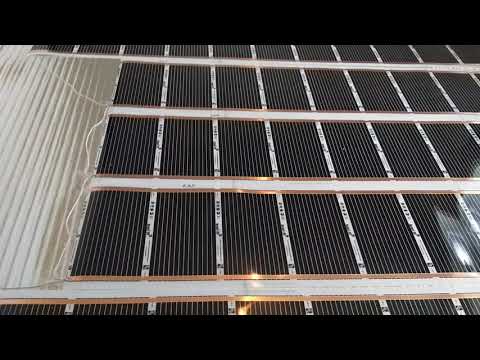

Монтаж инфракрасной пленки

Инфракрасную пленку под ламинат установить несложно, поэтому наиболее часто люди, самостоятельно проводящие монтаж системы и ламината, выбирают ее.

Строение пленки

Инфракрасная пленка тонкая, но прочная. Она имеет сложную структуру. На пластиковой эластичной подложке располагается множество нагревательных элементов, изготовленных из карбона.

Соединяются они медной шиной. Еще 1 слой пленки представлен антиискровой серебряной сеткой. У каждого мата имеется вывод для подключения к электросистеме.

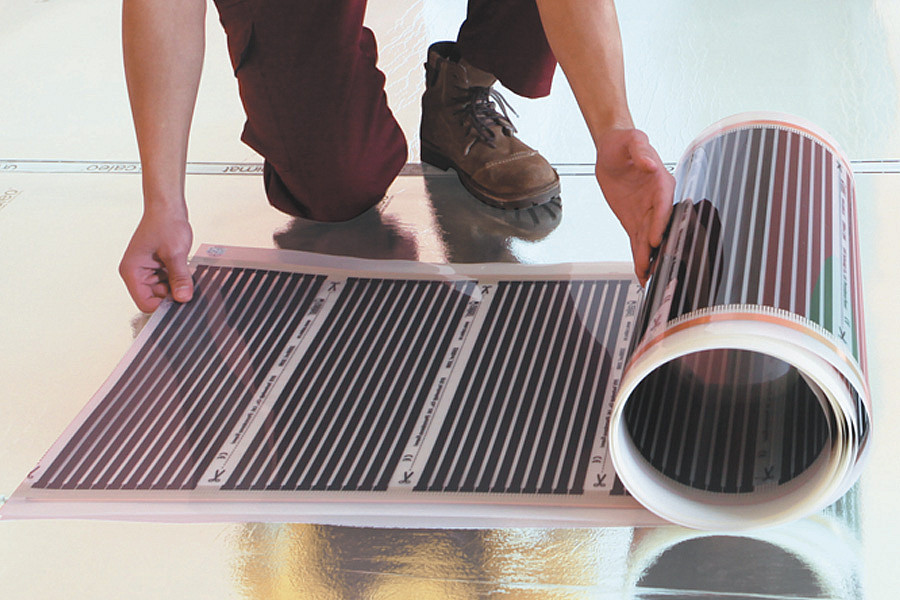

Процесс установки пленки

Монтаж инфракрасной пленки можно проводить прямо на бетонное основание, однако большинство специалистов рекомендуют установку на фанеру. Желательно настелить слой изолона, проклеивая его стыки скотчем.

Поверх него настилается пленка. После этого фиксируются монтажные зажимы, подключаются электрические провода, термодатчик, терморегулятор, проводится монтаж защитной пленки.

Все ли системы теплых полов подходят под ламинированное покрытие

Если брать в целом, то под такой материал подойдут все виды обогрева. Но есть нюансы, касающиеся выбора материалов, соблюдения инструкций по укладке и эксплуатации. У каждого из вариантов есть свои особенности.

Водяной

Ламинат – весьма требовательное напольное покрытие, которое плохо переносит резкие перепады температур и постоянный перегрев. Поэтому водяная система обогрева будет актуальной только с автономным отоплением, ведь при централизированном владелец не сможет контролировать температурные режимы.

Система водяного обогрева Водяной теплый пол устанавливается на хорошо утепленное основание, иначе будут слишком большие теплопотери. Для утепления используются разные материалы, удобнее всего брать специальные маты с выступами, которые помогают укладки трубы в форме улитки или спирали. Поверх утепления с трубами обязательна бетонная стяжка с толщиной не меньше 30 мм. Поверх нее уже можно укладывать подложку и финишный слой в виде ламината.

Электрический с греющим кабелем

Вариант кабельного типа универсален, его можно использовать в разных помещениях. Дополнительно система оснащается функцией контроля температур, владелец сможет контролировать обогрев и выставлять его таким образом, чтобы покрытие не повредилось

Нагревательный кабель в готовых рулонах Как и в случае с водяным контуром, сначала нужно стелить утеплитель. Можно использовать материалы с фольгированным покрытием, которые будут отражать тепло от основания. Также крепят специальные профиля, по которым будет фиксироваться электрический кабель. Между его петлями максимально допустимое расстояние составляет 30 см, при его соблюдении получается равномерный прогрев. Поверх закрепленного кабеля заливается стяжка, монтируется подкладка.

Важно правильно сделать стяжку. Она должна выровнять поверхность, покрыть провода, но не блокировать проход тепла

Оптимальной считают толщину стяжки до 30 мм. Если она толще, то расходы на прогрев значительно увеличатся.

Нанесение цементно-песчаного раствора

Инфракрасный

Технология инфракрасного обогрева пола хорошо сочетается с финишным покрытием в виде ламината. При обустройстве можно все сделать без заливки стяжки, также нет необходимости в монтаже толстого утеплителя, хватит даже тонкого пенополиэтилена. При работе системы покрытие быстро нагревается до заданной температуры, после этого инфракрасное излучение «идет» дальше, нагревая другие предметы. Часто пленочный обогрев используют как самостоятельную систему отопления.

ИК пленка легко поддается порезке В качестве подложки тоже можно использовать тонкие пленочные варианты. Интенсивность работы системы после установки можно регулировать, задавая любые температурные режимы.

Маркировка – «разрешающий» знак от производителя

Далеко не каждый ламинат совместим с теплыми полами. В традиционном исполнении ламинированные плашки обладают высокими теплоизоляционными свойствами. Даже если они не покоробятся от температуры в процессе эксплуатации, то вполне возможно будут плохо нагреваться и пропускать тепло. Чтобы минимизировать данные неприятные качества, производители выработали особую технологию производства ламинированных покрытий, которые отлично эксплуатируются в комплексе с системами теплого пола. И отметили усовершенствованный материал маркировкой. Ее можно увидеть в инструкции или на упаковке ламината. Рядом с «разрешающим» значком отмечается и рекомендуемый температурный предел, до которого можно нагревать данный вид материала. Обычно это 27-28°C.

Маркировочные значки, указывающие на возможность использования ламината для теплого пола

В сопроводительной документации отмечается и рекомендуемый для покрытия вид обогревающих систем. Ламинат для водяного теплого пола не разрешается использовать в качестве покрытия для электрических систем, то же правило действует и в обратном направлении. Подобрав ламинат по правилам, вы сможете быть уверены, что он будет хорошо пропускать тепло и в то же время не перегреется.

Укладка и проверка работы проводки

Подключение проводов

Подсоединение термостата

Проверка системы

Способы укладки пленочного теплого пола

Как правило, при укладке теплого пола с электропитанием применяют три способа их расположения:

Настил непосредственно под покрытие, как в случае с пленочным полом.
Расположение в толще стяжки, на которую после ее высыхания укладывают финишное покрытие.
Монтаж электрического теплого пола поверх стяжки под плитку.

Если стяжка пола находится в идеальном состоянии, можно производить монтаж теплого пола под ламинат или линолеум непосредственно на нее, что позволит существенно сэкономить время на дополнительные работы. При укладке кабельного электрического пола на кухне, в ванной или на лоджии, нагревательные элементы прячут в толще стяжки, уложив предварительно термоизолирующую прослойку.

Плавающая ламинированная древесина поверх установки обогрева пола Environ

Привет, я Скотт из WarmlyYours, и сегодня мы собираемся установить продукты environ под паркетным полом. Итак, если вы сейчас осмотрите комнату, вы увидите, что у нас есть продукт. Мы также установили наш CeraZorb, если вы посмотрите на CeraZorb, или он не прикреплен к полу, он прикреплен друг к другу. Итак, что мы сделали, так это установили его в шахматном порядке. Вы не хотите, чтобы казалось, что то же самое на всем протяжении пола. Итак, мы установили его как кирпичную кладку и скрепили скотчем. Так что теперь он будет плавать вместе с плавающим инженерным полом. Итак, что мы сделали, так это то, что мы уже установили это. Мы определили, где будет располагаться наш термостат. Это будет прямо здесь, на стене. У нас есть наши вещи здесь из отгрузки. И что мы собираемся сделать, так это посмотреть, что внутри коробки. Заглядываем внутрь коробки. У нас есть план установки. У нас также есть инструкции, которым мы должны следовать при установке продукта. И это все выходит. И у нас тоже внутри, у нас есть термостат. Тоже внутри коробки. У нас есть проверка цепи, которую мы можем использовать, чтобы убедиться, что система не будет повреждена во время ее установки. И у нас есть другая часть заказа здесь, и это наш продукт Cut And Turn. Это продукт, который мы собираемся использовать для заполнения небольших пространств в этой комнате. Идея состоит в том, что мы собираемся использовать большой продукт типа одеяла, наши легкие маты, чтобы покрыть большую часть комнаты, потому что его очень легко установить. Затем мы собираемся использовать этот продукт, чтобы сделать разрезы и повороты, чтобы заполнить области, которые необходимо заполнить. Перед установкой любого продукта он всегда проверяется с помощью цифрового омметра, вы никогда не захотите установить продукт, который не тестировал первым.

Итак, вам нужно найти наклейки на изделии, чтобы узнать, каковы правильные значения сопротивления в омах, и убедиться с помощью омметра, что оно соответствует продукту, который действительно соответствует тому, что указано на этикетке. . Итак, мы собираемся протестировать все эти рулоны. И если тест будет хорошим, мы пойдем и установим их. Теперь обратите внимание на эти продукты и их холодные лиды. Холодный провод — это часть, которая не нагревается. Это та часть, которая проходит по полу. А потом подбегает к термостату. Но если вы заметили, здесь есть повторяющаяся тема. Мы читали и черный, красный и черный. Единственная разница между этими двумя продуктами заключается в том, что этот продукт имеет плетеный сорт, плетеный грунт. Извините, а у этого зеленая земля, красный и черный означают 240 вольт. И если вы посмотрите на эту наклейку, там написано 240 вольт. Вы всегда следите за тем, чтобы все эти продукты были одинакового напряжения. Вы никогда не устанавливаете коврик на 120 вольт с обычной системой. Это 240, потому что это повредит 120. Поэтому, прежде чем вы начнете даже устанавливать его, убедитесь, что все ваши холодные лиды одного цвета. Теперь мы взглянули на этот продукт и на пару отличий между выкройкой и поворотом и более крупными легкими матами. То есть более крупное изделие можно перевернуть на любую сторону. Неважно, какая сторона наверху, потому что вы всегда хотите это сделать. Таким образом, сопроводник имеет кратчайшее расстояние до распределительной коробки или термостата. Дело в этом продукте. Он должен быть установлен одной стороной вверх и одной стороной вниз. Таким образом, это как бы ограничивает ваши сокращения и повороты, и вы должны планировать это в соответствии с планом установки, который был отправлен вам, который запланирован. Итак, главное, что вам нужно помнить при установке, это следовать этой инструкции и держать эту сторону вверх.

Хорошо, теперь у нас есть план, и команда начинает его излагать. И вы можете видеть, что это большие коврики. С их помощью вы можете восстановить 60 квадратных футов примерно за 30 секунд. Вот что такого замечательного в этом продукте. Хорошо, у нас есть большие коврики, простые коврики на полу, они просто на полу. Теперь чуть позже их поставлю. Но что мы сделали, так это проложили холодные лиды в этом районе. Мы хотим, чтобы они ушли, потому что нам придется вырезать церазорб или позволить холодным выводам течь под дерево, не создавая при этом шатающихся вещей. Так что мы собирались разместить их здесь через минуту. Но прямо сейчас мы будем беспокоиться о нашем нарезном продукте. И мы собираемся делать наши сокращения и повороты здесь. Если вы посмотрите на рисунок, мы не пойдем под кровать. Одно дело, если вы отапливаете комнату вот так. И вы знаете, что кровать всегда будет оставаться на одном месте, вы не кладете тепло под кровать, потому что оно застревает. Вы хотите отапливать места, где люди ходят. Итак, мы собираемся сделать наш разрез и повернуться здесь, перед кроватью. Затем также и немного, мы собираемся переместить наши маты вместе в центр комнаты, убирая их от краев стен, потому что никто никогда не стоит у края стены. Они хотят пройти через комнату, которая обогревается смежно. Итак, мы собираемся начать получать наши сокращения и отказы. Как только мы закончим с обрезками и поворотами, мы начнем перемещать большие маты в центр комнаты. Так что у нас есть хорошая отапливаемая зона, а не под кроватью. Или, если мы посмотрим на план, наш первый разрез будет 6 футов 8 дюймов. Если вы посмотрите на мат, то кабели здесь через каждые два дюйма.

Итак, мы собираемся измерить шесть футов восемь дюймов, и вот наша петля. Вот что нам нужно, чтобы убедиться, что мы на этой стороне, потому что, если мы здесь, мы не можем повернуть в этом направлении. Наш направленный поворот будет в этом направлении. Так что мы собираемся сократить его здесь. И весь этот рулон будет переворачиваться таким образом. И вернуться в другую сторону. Хорошо, здесь мы можем видеть нашу петлю. Мы можем видеть наш кабель внизу. Вы можете увидеть разницу между этими двумя продуктами, вот этот продукт, вы никогда, никогда его не разрезаете. Вы не прикасаетесь лезвием к этому типу коврика здесь для резки и переворачивания продукта. Поднимаешь края. И это позволяет вам получить ножницы там, чтобы разрезать сетку. Вы никогда не перережете провод на таких установках. Не обрезайте этот провод. Вы разрезаете сетку поперек. И это позволит вам перевернуть этот продукт и пойти в обратном направлении. Итак, теперь, когда у нас есть наша отметка в 6 футов 8 дюймов, мы можем приступить к резке этого материала. Теперь, если вы заметили, я очень осторожен, потому что мой клинок будет здесь. Провода в сторону. Я делаю свой разрез, и это позволяет мне еще раз сделать свой ход, он не будет касаться другого продукта. Тогда иногда было бы хорошо, если бы у вас было очень тесное пространство, чтобы расположить рулоны в шахматном порядке, чтобы концы проводов не касались друг друга, вы можете видеть здесь, вот где находится петля. Вот где эта петля. Лучше сделать это, чем то. Это слишком близко. Так что просто переместите его вот так. И мы готовы сделать наш следующий поворот. Здесь мы видим, что коврики размещены примерно там, где нам нужно, и когда мы получим окончательное определение того, где они находятся, мы наклеим на них ленту, чтобы удерживать их на месте. Таким образом, он останется на CeraZorb, пока настил будет сверху. Итак, мы собираемся сделать пару вещей здесь. Мы должны обратить внимание на эту область здесь. И здесь в дело вступает сетевой шнур. И это нужно учитывать, потому что иначе он будет шататься здесь. Итак, нам нужно будет оттянуть это назад, и нам нужно будет вырезать траншею в CeraZorb, чтобы позволить этому проводу пройти через него. Нам тоже придется копать. Этот CeraZorb прикрепляется к стене, чтобы он мог бегать по плинтусу, и это устранит шатание, шатающееся поверху. Так что, делая такую большую комнату, у вас будет много матов, а с большим количеством матов вы получите много холодных лидов.

Запомните, этот провод не нагревается. Он просто пропускает электричество от термостата к полу. Одна вещь об этом, вы можете обрезать этот провод. Значит, это правильная длина. Вы можете обрезать его до нужной длины. Итак, что мы делаем, так как у нас так много проводов, мы не можем провести их все к термостату. Итак, мы собираемся установить распределительную коробку здесь, куда будут подключаться все шестеро, а затем мы собираемся принять решение там. А затем подведите их к задней части термостата. Теперь мы возьмем провод датчика термостата и протянем его прямо здесь, между двумя нагревательными проводами. И вы хотите, чтобы он находился на глубине от 6 до 8 дюймов в мате. Это будет идеальное место для вас. Вам не нужно запускать его полностью в середину пола. Мы просто собираемся запустить его здесь. Мы положим его снизу. И мы будем готовы к этому. Хорошо, пол уложен, плинтус уложен, они, наверное, придут и подчистят обувь по периметру комнаты, но теперь у нас есть весь этот лишний холодный свинец, от которого нам нужно избавиться, потому что мы Мы собираемся соединить все коврики вместе в распределительной коробке в нижней части стены. А потом мы проведем питание от термостата к этой распределительной коробке. Таким образом, вместо шести проводов, идущих к этому, будет одна пара проводов, идущих вниз, чтобы встретиться с шестью матами, которые соединяются в распределительной коробке. Итак, что мы сейчас делаем, так это сокращаем все «холодные» длины, чтобы соответствовать коду. В вашем местном коде будет указано, сколько кабеля должно торчать из коробки, чтобы выполнить подключение. Таким образом, каким бы ни было это расстояние, вы должны убедиться, что следуете местным правилам и делаете это правильно. И затем, что мы собираемся сделать, это как только мы получим правильную длину, мы начнем снимать ее обратно. Таким образом, мы можем освободить красный, черный и заземляющий провода. Таким образом, мы можем начать связывать всех красных вместе, всех черных вместе, а затем все основания вместе, все основания будут прекращены в ящике, потому что эта конкретная система, ящики — все основания, обеспечивают хорошее основание, потому что есть трубы по всему дому. А затем мы собираемся заземлиться в этой коробке. А потом мы привяжем всех красных, всех черных к проводам, идущим от термостата. И теперь, что мы собираемся сделать, мы собираемся протестировать каждый из матов, чтобы убедиться, что они имеют те же показания, что и были. Когда мы его вставим. Мы запишем цифры. Вносим в гарантийный талон. И мы собираемся передать этот гарантийный талон домовладельцу. Таким образом, у них есть запись о том, каковы показания в омах. Так что, если у них когда-нибудь возникнут проблемы с полом, они могут просто позвонить нам и сказать: «Эй, вы знаете, у меня есть эти омы, и вот какие они сейчас». Поэтому убедитесь, что вы всегда проверяете их, прежде чем собирать их все вместе, чтобы убедиться, что они все в порядке и соответствуют номерам, которые были на них. Когда вы их получите, как мы говорили ранее, мы собираемся взять все красные провода от всех матов и соединить их вместе, а также все черные провода от всех матов и соединить их вместе. их вместе. И это будет связано с проводом, идущим к термостату. Теперь вы собираетесь соединить эти провода так, как это разрешено вашими местными нормами. Ваш код может позволить им использовать поворотные соединители или проволочные гайки, как их называют некоторые люди. И ваш местный кодекс может потребовать, чтобы была сделана разделительная полоса, какая-то клеммная полоса, которая делается для того, чтобы связать все это вместе. Поэтому, когда вы связываете все это вместе, просто убедитесь, что вы делаете это в соответствии с кодом. Итак, как только мы свяжем все это вместе, все, о чем нам придется беспокоиться, это основания. И все основания собираются соединить вместе и заземлить на коробку. Это в стене.

Хорошо, теперь все соединения выполнены, и устройство снова в коробке. Эта коробка на самом деле представляет собой коробку 4 на 4 на 4. Квадратная коробка дает нам много места для размещения всех этих проводов. Все, что осталось. Теперь осталось накрыть это крышкой. А потом поговорим об установке термостата. У нас сейчас стены покрашены. У нас есть соединение в распределительной коробке всех матов, входящих в распределительную коробку. И теперь мы собираемся подключить его к набору проводов, идущих от распределительной коробки к этой квадратной коробке 4 на 4. Так что мы собираемся пойти и протянуть провода здесь. Приступаем к подключению термостата. Ну, вы можете осмотреть эту комнату и увидеть, что она выглядит фантастически. И лучшим дополнением к этой комнате на самом деле является теплый пол. Таким образом, эта комната всегда будет красивой и поджаренной в зимнее время, когда мы кладем наш экологический продукт под это, пол из твердой древесины щелкает вместе, чувствуя себя прекрасно. У нас установлен терморегулятор. Это работает как шарм. Если вы хотите узнать больше об установке этого типа продукта в вашем доме. Не стесняйтесь проверить нас на www.WarmlyYours.com До скорой встречи.

Укладка ламината на полы с подогревом

Чтобы иметь возможность использовать wineo в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.

В принципе, напольные покрытия wineo, ламинат и виниловые полы можно укладывать на стяжку с подогревом.
Это также относится к электрическим системам обогрева пола (при необходимости проконсультируйтесь с отделом технологий применения wineo; тел. 05237 609530) при условии, что речь идет о системе накопительного отопления, т. е. система с нагревательными элементами в полу или под ним – и температура меняется плавно. Поскольку на рынке представлено множество различных систем и функций, Wineo не несет ответственности за системы отопления, используемые в сочетании с напольными покрытиями wineo. В связи с этим всю ответственность несет производитель системы отопления.

При укладке напольного покрытия применяется ряд технических паспортов, в том числе действующие в настоящее время консультационные документы, предоставленные Немецкой федеральной ассоциацией стяжек и напольных покрытий: Оценка и подготовка оснований, по состоянию на февраль 2002 г., а также предоставленная техническая информация. Немецкой центральной ассоциацией санитарии, отопления и кондиционирования воздуха относительно согласования интерфейсов для конструкций полов с подогревом. В частности, необходимо следить за тем, чтобы температура поверхности покрытия в любое время не превышала 26°C. Это также относится к соответствующему периоду нагрева. В дополнение к записи функций обязательно должен быть протокол нагрева. Это также относится к более старым системам с подогревом.

Кроме того, необходимо выполнить «измерение CM» в обозначенных точках измерения на полу – если таковые имеются. Уровень остаточной влажности для цементной стяжки должен быть < 1,8 СМ % и не более < 0,3 СМ % для ангидридной стяжки. Настоятельно рекомендуется, чтобы состав стяжки был подтвержден заказчиком в письменной форме, чтобы определить правильный метод измерения.

Между полом и напольным покрытием всегда должна быть проложена пароизоляция в виде полиэтиленовой пленки толщиной не менее 0,2 мм. В качестве альтернативы этот пароизоляционный слой может быть встроен в свободно выбираемый промежуточный слой. При выборе промежуточного слоя убедитесь, что он имеет достаточно низкое значение сопротивления теплопередаче 0,6 км²/Вт. Обратите внимание: для систем со встроенным звукоизоляционным матом (например, soundPROTECT) дополнительный промежуточный слой не допускается; в этом случае отдельно устанавливается только пароизоляция.

РубрикаПол
