Теплый пол под плитку монтаж: инструкция по укладке и установке

Содержание

Способы монтажа под плитку электрического теплого пола

Методы установки греющего пола тесно связаны с его особенностями и рабочими характеристиками. Выделяются такие типы данной конструкции:

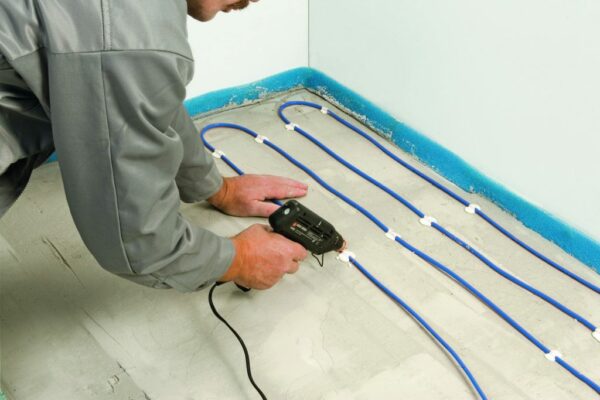

Кабельный. Кабель для устройства помещается внутри катушки или бобины. Для фиксации необходимо сначала размотать его на деревянной или бетонной основе, а затем прикрутить к планке или закрепить на монтажную ленту которая крепится к бетонному основанию. Отдавайте предпочтение двухжильному кабелю – он лучше нагревает помещение. Дополнительно понадобится терморегулятор и некоторые элементы крепежа. Нагревание системы осуществляется конвекционным способом.
Подогревающие кабельные маты – сетка 50 см. шириной с размещенным и зафиксированным на ней нагревательным элементом. Здесь основную функцию выполняет кабель.
Пленочный настил – для монтажа такого оборудования понадобится дополнительно купить: фольгированную подложку, регулятор температуры, перфорированное покрытие, кабель.

Прогрев подобной конструкции осуществляется благодаря инфракрасным лучам. Желающие купить электрический теплый пол с данной функцией могут не беспокоиться за свое здоровье.

Достоинства и недостатки пола с подогревом

Размещаемый под пленочным настилом электрический пол обладает как достоинствами, так и недостатками.

Главные преимущества:

долговечность;
низкое потребление и затраты электричества;
быстрое прогревание помещений;
безопасность.

Минусом является вероятная деформация напольных покрытий, обусловленная их быстрым нагревом, а также сложность прокладки коммуникаций в жилых помещениях со встроенными системами водоснабжения.

Чтобы обеспечить эффективность функционирования такого оборудования в помещениях, облицованных плиткой, желательно знать все нюансы до начала процесса установки.

Монтаж электрического теплого пола под плиточный слой

Установку утепляющей конструкции можно доверить профессионалам или выполнить самостоятельно.

Теплый пол под плитку монтируется по определенным правилам. Исполнителям необходимо выполнить следующую последовательность операций:

Создание основы. В современных домах плиточная отделка применяется преимущественно в ванной, туалете или кухне. Подготовительные операции зависят от материала основания. Здесь описан вариант с бетонным основанием.
Создание бетонной стяжки для выравнивания верхнего слоя.
Вычисление необходимой длины электрокабеля.
Освобождение места под терморегулятор.
Укладка слоя теплоизоляции на стяжку.
Установка нагревательных элементов.
Заливка второго пласта стяжки.
После высыхания поверхности, на нее помещают специальный клеящий слой, а затем кладут плитку.

Правила выбора необходимых компонентов теплого пола просты. Подложечный субстрат под теплый пол должен обладать стойкостью к высоким температурам, состоять из полипропилена или вспененного полиэтилена, отличаться шумоподавлением и хорошей отражающей способностью.

Тип терморегулятора выбирают по величине обогреваемого помещения. Для маленькой комнаты подойдет регулятор температуры с механическим принципом управления. Жилым объектам большей площади понадобится автоматически управляемое оборудование с возможностью работы в заданный период. Чтобы удачно подобрать материал для установки напольного подогрева, нужно проконсультироваться с экспертом или ознакомиться с информацией в Интернете.

На сайте teplotek.by вы можете заказать теплые полы в Минске на выгодных условиях. Наши специалисты окажут помощь в выборе пола, выcчитают итоговую цену и нужное количество материала, а также выполнят монтаж оборудования по желанию клиента.

Поделиться Поделиться Поделиться

Теплый пол под плитку

В каждой квартире есть помещения с повышенной влажностью (кухня, санузел, ванная), где в качестве финишного напольного покрытия применяется керамическая плитка или керамогранит. Они не боятся влаги, долговечны и красивы, но обладают одним качеством, которое никак не дружит с комфортом – это холодность материала. А так как человек существо теплолюбивое, то, не немного подумав, для устранения этого недостатка он изобрел теплый пол под плитку.

И этот тёплый пол под плитку называется Warm Feet Minimat — это тонкий двужильный кабель на сетке (далее минимат) разработанный в Канаде и применяющийся для монтажа непосредственно в плиточный клей.

Мощностью минимата составляет 150 Вт/м.кв. Электрический кабель выделяет тепло, а сетка используется для удобства монтажа (равномерное распределение кабеля на поверхности и придания жесткости плиточному клею).

Как правильно выбрать теплый пол под плитку

В соответствии с нормативами для обогрева помещения в самые лютые морозы необходимо 150 Вт/м.кв. Но так как в современном строительстве применяются материалы, обладающие хорошей теплоизоляцией то практика, показывает, что для отопления в средней полосе России достаточно 100 Вт/м. кв.

Для расчета площади тёплого пола под плитку необходимо:

Например, если у Вас свободная площадь 4.3 м.кв., то следует выбирать Minimat D 150-600-4.0 м.кв.

Монтаж тёплый пол под плитку как правило выполняют те же работники, что и укладывают плитку, но Вы должны проследить, чтобы они выполняли основные правила монтажа теплого пола под плитку.

Warm Feet Minimat приобретается согласно рассчитанной площади обогрева и его ни в коем случае нельзя отрезать! Вернуть назад минимат можно сдать только в случае, если вы поняли ошибку еще до начала монтажа.

В случае если площадь купленного минимата немного больше, то можно разрезать сетку и равномерно немного уменьшить расстояние между греющим проводом (шаг укладки). Также лишний кабель можно уложить в смежном помещении или в стену.
При покупке, перед монтажом и перед подачей включением необходимо замерить сопротивление и сравнить его с паспортными данными, этого будет достаточно, чтобы убедиться в работоспособности теплого пола.

Нельзя включают Minimat в электросеть до заливки стяжки и укладки плитки и тем более категорически запрещается подавать напряжение 220 вольт в не размотанном состоянии.
Следить, чтобы кабельные маты были уложены равномерно, не пересекались между собой т не заходили под мебель.

На разложенный тёплый пол под плитку нельзя ставить предметы, так они могут повредить изоляцию. Ходить при монтаже можно наступая только между греющим кабелем иначе его можно повредить!

Сколько необходимо отступать от стен и мебели?

Разумно отступить 5 – 10 см от стен, корпусных шкафов, оборудования. Объясняется это простой логикой, тёплый пол под плитку Warm Feet Minimat применяется для комфорта, а Вы вряд ли будете ходить вдоль стеночки, ну разве только жена захочет :-).

Как подключать тёплый пол под плитку

Если квадратура Warm Feet Minimat составляет небольшую площадь, например, до 4 м.кв., то можно терморегулятор запитать от штатной электропроводки. Если же площадь теплого пола под плитку большая, то будет большой ток и, следовательно, необходимо предусмотреть отдельный питающий провод и отдельный автомат на электрощитке.

Для заметки

Нарисованная схему укладки теплого пола поможет Вам определить места где можно сверлить пол, а где нет.

Датчик температуры от терморегулятора следует монтировать в специальной гофрированной трубке, этим Вы значительно упростите последующую его замену в случае выхода из строя.

Размещение датчика температуры

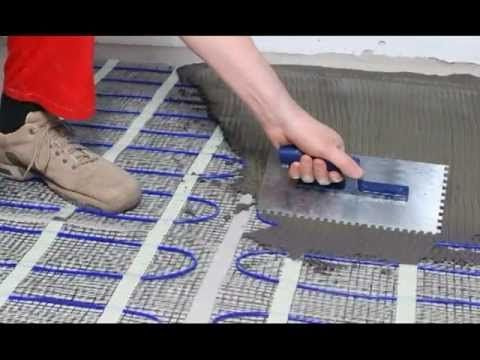

При укладке плиточного клея необходимо следить, чтобы его толщина была не менее толщины выбранного теплого пола под плитку и ни в коем случае не было пустот, так как это может привести к перегреву греющего кабеля.

Монтаж теплого пола под плитку

В принципе, при соблюдении этих простых правил Вы самостоятельно можете рассчитать и смонтировать теплый пол под плитку. Но если Вы все же сомневаетесь в своих силах, то всегда можете обратиться к нашим специалистам для правильного расчёта и подбора теплый пол.

Теплая зона

БЕСПЛАТНОЕ ОНЛАЙН-ОБУЧЕНИЕЗапросить цену

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Предыдущий Следующий

Система подогрева пола RetroHeat ^® предоставляет вам возможность наслаждаться сияющий полы с подогревом без необходимости демонтажа существующих полов. Если у вас есть доступ к лагам пола снизу (через подвал или подвальное помещение) вы идеальный кандидат на радиатор RetroHeat система теплый пол. RetroHeat может быть легко установлен под различными существующими типами полов, поэтому вы можете получить те же преимущества лучистого тепла, не прибегая к капитальному ремонту, или расстаться со своими нынешними этажами.

RetroHeat состоит из нагревательных панелей, которые тоньше кредита. открытка. Эти тонкие гибкие панели можно обрезать до нужной длины на месте, а затем скрепить скобами. напольные лаги эффективно обеспечивают подогрев пола по доступной цене.

Чтобы узнать больше об обогреве существующих полов, позвоните по телефону Warmzone ^® и поговорите со специалистом по подогреву пола сегодня по телефону 888-488-9276 .

Системы напольного отопления RetroHeat

Добавьте лучистого тепла к существующим полам

Видя потребность домовладельцев, которые хотели добавить лучистое тепло в свои дома, но не хотели подвергаться капитальному ремонту или разрушать существующие полов RetroHeat был разработан специально для укладки роскошного комфорта лучистого тепла под существующими полами путем доступа к полу снизу. Если вы хотите согреться текущих этажей вашего дома, и у вас есть открытый доступ к вашим лагам пола, вы тоже можете наслаждаться комфорт и эффективность лучистого тепла в вашем доме.

Система RetroHeat может быть устанавливается для обогрева различных полов, но чаще всего используется для обогрева кафеля, лиственных пород, ламината и даже ковровое покрытие.

RetroHeat — это уникальная система подогрева пола, использует нагревательный элемент почти толщиной с бумагу (толщиной 0,16 дюйма), который эффективно нагревает практически все виды напольных покрытий. При правильной установке нагревательные элементы обеспечивают достаточно тепла для обогрева. помещения или дополнить существующую систему отопления дома.

При установке RetroHeat легкая «пленка» нагревательные панели нарезаются до необходимой длины, а затем устанавливаются между лагами пола. доступны панели для балок шириной 12, 16 и 24 дюйма. (мерки сняты с центр одной балки к другой, а не расстояние между балками.) После установки тонкие нагревательные панели, выполнены электрические соединения и обычная изоляция устанавливается над нагревательным элементом. Изоляция значительно повышает энергоэффективность практически исключая потери тепла и направляя все тепло вверх через пол. Система лучистого отопления под полом одобрена UL и имеет щедрую 25-летнюю гарантию.

RetroHeat для всех типов напольных покрытий

Система подогрева пола RetroHeat является одной из наилучшие значения для укладки лучистого тепла под любую существующую поверхность пола, включая ламинат, паркет, ковер и многое другое. Если вы хотите добавить лучистого тепла в свой дом, это вариант достойный внимания. Вы можете наслаждаться лучистым теплом в своей ванной комнате, кухня, спальня или гостиная, если у вас есть доступ к балкам пола снизу.

Несмотря на тонкие и легкие свойства Нагревательный элемент RetroHeat, система чрезвычайно эффективна в качестве основного источника тепла для в некоторых комнатах, но обычно он устанавливается в дополнение к существующему источнику отопления дома. RetroHeat также относительно прост в установке. Инновационная система является популярным выбором для домовладельцы, желающие добавить дополнительный комфорт в некоторые комнаты или проблемные зоны, в которых пресловутый холод пятна — без необходимости проведения дорогостоящих крупных проектов реконструкции. если ты можете получить доступ к лагам пола через подвал или подполье, у вас есть доступный вариант для добавления лучистого тепла в ваш дом. Нагревательные панели доступны для балок различной ширины, и установка не сложная. В то время как самые амбициозные домовладельцы могут установить отопление панелей и изоляции, квалифицированный электрик должен подключить систему. (Это гарантирует, что гарантия остается в силе.)

Энергоэффективный, не требующий обслуживания и простой в обслуживании использования, система лучистого теплого пола Warmzone RetroHeat является доступной системой для обогрева существующих этажей вашего дома. Позвоните специалисту по подогреву пола сегодня, чтобы узнать больше, по телефону 888-488-9276 .

Характеристики системы подогрева пола RetroHeat

	RetroHeat имеет очень тонкий и легкий нагревательный элемент (толщиной всего 0,16 дюйма).
	RetroHeat прост в установке и использовании.
	RetroHeat при правильной установке (с изоляцией) очень эффективен. Электрическая мощность непосредственно передается на обогрев пола и не тратится впустую.
	RetroHeat можно укладывать практически под любое напольное покрытие, включая паркет, плитку, ковер, ламинат, винил, мрамор и т. д.
	RetroHeat — одно из лучших решений для обогрева существующих полов лучистым теплом.
	Поскольку RetroHeat устанавливается под полом (между лагами), налипание на пол не происходит. необходимый.
	Отогнутые стороны панели RetroHeat можно скрепить скобами и прибить гвоздями. что делает установку намного проще, чем установка других систем теплого пола. Тем не менее, это важно, чтобы избежать сшивания фактического нагревательного элемента.
	Одобрено UL
	25 лет гарантии

Литература по продуктам

RetroHeat Системы лучистого обогрева пола

Руководство по продукту RetroHeatТехническое руководство RetroHeatРуководство по установке RetroHeat0136

Домашняя страница RetroHeat

Критерии проектирования

Подготовка проекта

Монтажные панели и проводка

СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ И Премиум-услуги

ПОЛУЧАТЬ ЕЖЕМЕСЯЧНЫЕ НОВОСТИ

Как укладывать плитку на системы напольного отопления

Модернизированная система напольного отопления, отвечающая всем требованиям!

При консультировании по переоснащению систем напольного отопления существует постоянный компромисс между параметрами – с одной стороны, существует требование, чтобы система была как можно более тонкой, чтобы свести к минимуму потери от пола до потолка. высота. С другой стороны, есть стремление включить некоторую изоляцию, чтобы максимизировать теплоотдачу и минимизировать потери тепла вниз. И, наконец, можно ли укладывать плитку прямо поверх системы?

Enter, AmbiDeck 18 — эта новая система, разработанная специально компанией Ambiente Systems UK, включает изоляционный слой в низкопрофильную систему UFH — сочетание низкопрофильной системы с превосходными характеристиками и возможностью укладки плитки непосредственно по !

AmbiDeck 18 состоит из изоляционной панели XPS высокой плотности толщиной 18 мм. Лицевая сторона панели покрыта цементом, что делает ее жесткой и прочной. Он имеет пазы для труб 12 мм UFH , с канавкой по радиусу в каждой панели, что делает панель универсальной. Дополнительные каналы трубопровода могут быть легко проложены в панели.

AmbiDeck 18 необходимо укладывать на ровное основание, которое может быть бетонным или деревянным. На бетонный пол мы рекомендуем укладывать панели AmbiDeck 18 на гребенчатый слой эластичного клея для плитки. Поверх несущего деревянного пола панели следует фиксировать с помощью фиксирующих шайб AmbiDeck, примерно по 6 штук на доску.

Плитка и деревянные полы могут укладываться непосредственно поверх этой системы. Другие виды отделки, такие как ковры или винил, обычно требуют промежуточного слоя доски перед установкой отделки.

Каковы общие проблемы с укладкой плитки на мокрый пол с подогревом?

Основная проблема, с которой сталкиваются установщики напольного отопления, заключается в создании ровной и достаточно устойчивой поверхности для укладки плитки.

Любые неровности или проблемы с черновым полом могут легко привести к проблемам, когда дефекты чернового пола переносятся на готовую поверхность. В худшем случае, при нестабильности и даже движении пола, плитка может треснуть. Плитка может расширяться с другой скоростью, чем стяжка и клей, и это вызывает напряжение между плиткой и клеем.

Еще одна проблема, связанная с укладкой плитки непосредственно на пол с подогревом, заключается в ослаблении затирки и клея, если система подогрева пола включается слишком рано. Это связано с тем, что клей должен застыть. Слишком раннее включение системы приведет к слишком быстрому высыханию клея, что сделает его слабым.

Можно ли укладывать плитку на плитку, уложенную на пол с подогревом?

Если плитка уже была уложена на пол с подогревом, было бы рискованно пытаться удалить ее, так как вы можете повредить систему подогрева пола под ней. Можно было бы укладывать плитку поверх существующей плитки, не слишком сильно влияя на выход, если вы используете плитку с хорошей теплопроводностью, однако большинство плиток керамические, которые являются скорее изолятором. К сожалению, в большинстве случаев, когда плитка уже установлена на пол с подогревом, чтобы заменить плитку, вам придется снять ее и систему теплого пола и заменить обе. Поэтому важно правильно выбрать плитку с первого раза!

Какова максимальная температура поверхности пола для плитки?

В соответствии с рекомендациями Британского стандарта Европейского стандарта (BS EN) 1264 Встраиваемые системы отопления и охлаждения на водной основе максимальная температура пола для керамической плитки составляет:

Занимаемые площади: 29°C

Ванные комнаты: 33°C

Периферийные зоны: 35°C

Эти максимальные температуры пола установлены для обеспечения максимально безопасного уровня как для пользователей здания, так и для отделки пола.

Укладка плитки на стяжку

Наш совет по укладке плитки на любую стяжку : перед включением подогрева пола убедитесь, что стяжка полностью затвердела. Время ожидания полностью зависит от используемой стяжки и может варьироваться от недели до месяца. Мы рекомендуем поговорить с производителем стяжки, чтобы подтвердить его рекомендации по каждому конкретному продукту. Руководство Ambiente по нагреву стяжки дает руководство по процессу отверждения.

Через какое время после укладки плитки можно использовать теплый пол?

Вы должны подождать не менее 7 дней после укладки плитки, прежде чем включать подогрев пола, и даже в этом случае лучше начинать с низкой температуры и постепенно увеличивать ее на несколько °C каждый день, пока не будет достигнута рабочая температура. Это необходимо для того, чтобы клей успел застыть и застыть должным образом, прежде чем будет применено какое-либо тепло.

Часто задаваемые вопросы по укладке плитки на мокрый теплый пол:

Можно ли укладывать плитку поверх изоляционных панелей теплого пола?

Если вы попытаетесь уложить плитку непосредственно на простые панели для теплоизоляции пола , плитка, скорее всего, треснет, поскольку изоляционные панели не предназначены для такого использования. AmbiDeck 18 Изоляционные плиты с цементным покрытием специально разработаны таким образом, чтобы быть достаточно прочными, чтобы можно было укладывать плитку прямо поверх них.

Как укладывать напольную плитку?

Посмотрите это видео от Tile Mountain, чтобы узнать, как класть напольную плитку для ванной и кухни

Нужно ли грунтовать доски перед облицовкой плиткой?

В системе AmbiDeck 18 в этом нет необходимости, поскольку в ней используется плита с цементным покрытием. Просто убедитесь, что доска чистая, протерев ее влажной губкой или тканью.

Какой клей для плитки вы рекомендуете?

Ambiente рекомендует использовать эластичный и прочный клей для плитки при укладке плитки на полы с подогревом. У многих производителей есть определенный продукт, который они рекомендуют для этой цели.

Кто поставляет системы подогрева полов для кухонь и ванных комнат?

Ambiente Underfloor Heating AmbiDeck 18 представляет собой низкопрофильную систему подогрева пола, которая включает изоляционный слой и может быть уложена плиткой прямо на него. Это делает его идеальным для ванных комнат и кухонь.

Свяжитесь с нашей командой сегодня, чтобы обсудить ваш следующий проект напольного отопления! Просто позвоните нам по телефону 01707 649 118 или напишите по электронной почте [email protected].

Если вы хотите узнать больше о напольном отоплении и различных типах полов, ознакомьтесь с другими нашими статьями.

На что следует обратить внимание перед установкой напольного отопления с акустическим слоем?

Изоляция UFH: какие у вас есть варианты?

Эта статья была написана Робертом Таффином.

Роберт является генеральным директором Ambiente и работает в сфере напольного отопления с 2012 года.
