Полная инструкция по монтажу водяного теплого пола своими руками
Теплые водяные (или гидравлические) полы становятся все более популярным сегодня вариантом отопления, особенно в частных деревянных домах, в ванных комнатах, лоджиях, погребах.
Их отличает надежность и долговечность.
Водяные полы требуют сложного монтажа, наличие определенного инструментария, умений и навыков.
При правильной укладке данный вид обогрева гарантирует равномерное распределение тепла, простоту в эксплуатации и экономию энергии.
Скрыть содержание
- Устройство водяного теплого пола
- Технология монтажа системы
- Выравнивание основания
- Как укладываются трубы
- Монтаж коллектора
- Гидравлическая опрессовка системы
- Установка и подключение своими руками газового котла и насоса для теплого пола
- Смесь для заливки стяжки
Устройство водяного теплого пола
По своей сути гидравлический пол представляет собой систему труб, по которым циркулирует жидкость определенной температуры. Нагрев производится котлом, в конструкцию которого может быть включен насос. В противном случае он может быть выведен отдельно.
Насос служит для закачки остывшей воды в нагревательный прибор.
На входе в котел в обязательном порядке устанавливается манометр, позволяющий контролировать давление в системе отопления. Горячая вода поступает в систему труб через коллектор. Он служит также для отвода жидкости.

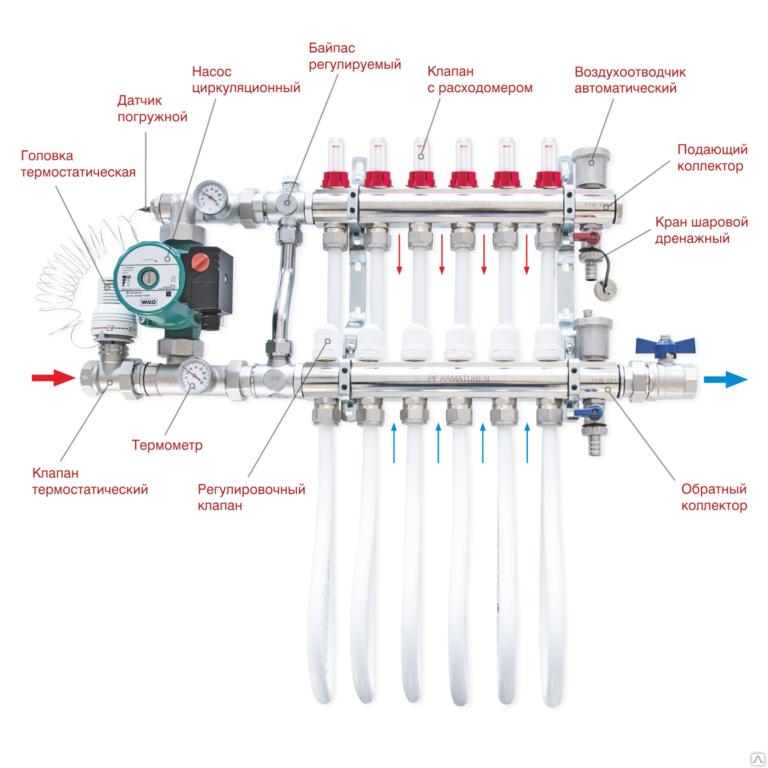

Коллектор представляет собой отрезок трубы, с двумя типами разветвителей: для горячей и остывшей воды. В составе коллектора находятся системы аварийного слива, регулировки и настройки работы системы, клапаны, препятствующие обратному току жидкости.
Технология монтажа системы
Самостоятельная укладка включает в себя несколько этапов: стяжка (или выравнивание), укладка теплоизоляционного и гидроизоляционного слоев, распределение труб, монтаж коллектора теплого пола, установка водонагревательного прибора (котла), монтаж труб, заливка стяжки.
Все виды работ необходимо производить с соблюдением сантехнических норм и правил безопасности.
Каждая составляющая конструкция должна иметь соответствующие показатели по стойкости к давлению, воздействию жидкости или пара.
На каждом этапе необходима проверка герметичности и прочности всех устройств.
Каждая схема водяного теплого пола может иметь свои отличительные особенности в зависимости от выбранного типа помещения (ванна, балкон, жилая комната), а также основного материала напольного покрытия (плитка, дерево, пластик, бетонная стяжка).
Данные нюансы и детальные описания каждого этапа монтажа представлены ниже.
Не знаете, как выполнить поклейку флизелиновых обоев своими руками? Читайте подробную инструкцию.
Подробности о том, как производится выравнивание стен шпаклевкой, находятся здесь.
Как правильно применяется латексная водоэмульсионная краска для стен, читайте по этому адресу: https://ru-remont.com/materialy/kraski/lateksnaya-vodoemulsionnaya-kraska.html
Выравнивание основания
Процесс выравнивания, необходимый при наличии неровностей, всегда сопровождается полным удалением старой стяжки, уборкой грязи, пыли строительного мусора.
При перепадах по горизонтали, превышающих 10 мм, проведение процедуры обязательно.
Процедура может выполняться «сухим» и «мокрым» способом. В обоих случаях первым этапом является избавление от дыр и трещин при помощи бетонного раствора или иной предназначенной для этого строительной смеси.
При «сухом» способе проводятся следующие работы:
- На высоте 20 см от имеющегося уровня пола делается отметка по всему периметру помещения.
- На пол укладывается полиэтилен и целлюлозная бумага с заходом на стену на 5-6 см выше отметки. Если материал представляет собой тяжи, а не цельное полотно, его необходимо размещать с захлестом 15-20 см. По периметру его необходимо прикрепить к стене кромочной лентой, посаженной на двухсторонний скотч.
- На гидроизоляционный материал помещают армированную сетку.
- На полиэтилен высыпается керамзит, состоящий из камней разного диаметра.
- По окончанию работ выступающий полиэтилен срезается канцелярским ножом.
Начинать выравнивание нужно с дальних углов, двигаясь к входной двери. Если в ходе работы обнаружатся выступы или впадины, добраться до них можно при помощи «строительных островков» – листов ГВЛ.
При использовании «мокрого» метода после снятия старой стяжки на пол заливается грунтовка и разравнивается поролоновыми валиками.
Для сушки необходимо до 5 часов. Следующий порядок действий аналогичен «сухому» методу, единственное отличие заключается в использовании воды при уплотнении керамзита. Как укладываются трубы
На выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях.
Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально).
Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая – требует больших усилий и точности, применяется при использовании насосов меньшей мощности.
Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура – 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.
Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.
Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.

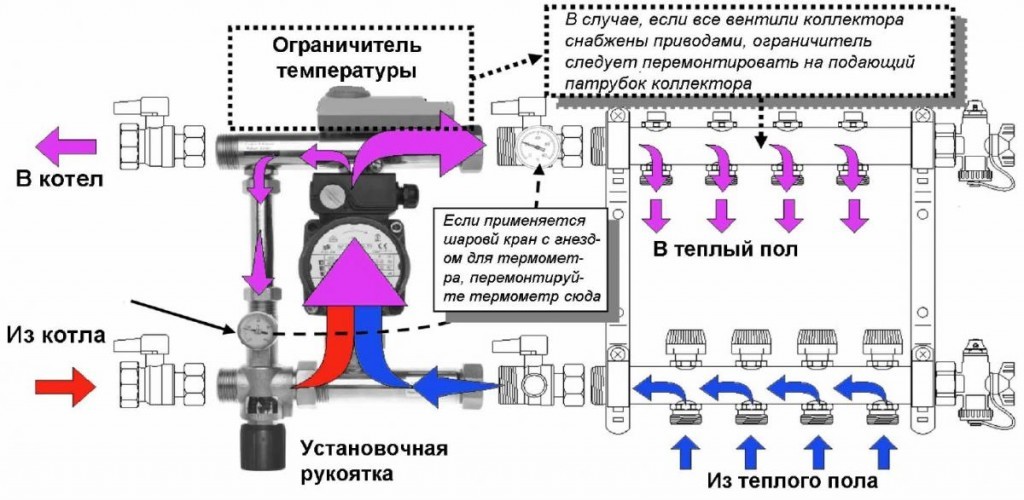

Монтаж коллектора
Коллектор должен содержать количество выходов, достаточное для подключения всех контуров.
То же самое касается возвратного коллектора. В самом простом варианте он содержит в своем составе только клапаны, необходимые для одностороннего тока воды.
Наличие сервоприводов позволяет осуществлять открытие или закрытие клапанов.
Термостат дает возможность задать определенную температуру и подвергать ее регулировке. Он связан с клапанами при помощи контроллеров и выведен в доступное для пользователей системой место.
Размещать термостат необходимо в удалении от сквозняков, холодных или горячих потоков воздуха для адекватной передачи информации.
Устанавливается коллектор на высоте 50 см на настенный кронштейн или в специальный ящик, вмонтированный в стену.
Для установки термостата понадобится кабель длиной 1.5-3 м и наличие розетки рядом с его месторасположением.
Не знаете, как высчитать расход водоэмульсионной краски для потолка? Мы поможем.
Различные варианты освещения потолка на кухне Вы можете посмотреть здесь.
Фотографии примеров белой кухни с черной столешницей находятся по этому адресу: https://ru-remont.com/kuhnya/stoleshnitsy/stoleshnitsy-dlya-kuhni-foto-obzor.html
Гидравлическая опрессовка системы
После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.
Повторная опрессовка проводится после подключения насоса и барометров.
После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа.
Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.
Установка и подключение своими руками газового котла и насоса для теплого пола
Стандартный котел, работающий от газа и служащий для подачи горячей воды и отопления помещений, имеет 5 расположенных последовательно слева направо выводов:
- Выход горячей воды в отопительную систему.
- Выход горячей воды в систему водоснабжения.
- Подача газа.
- Вход холодной воды для нагрева и подачи.
- Вход холодной воды от отопления (обратка).
Соединения всех труб с нагревательным элементом разъемные, устанавливаются при помощи муфт и гаек.
Система отопления контролируется отдельно от водоснабжения, что дает возможность независимого подключения.
В котел от коллектора теплого водяного пола должно подходить две трубки. По одной будет проходить подача остывшей воды, по другой – горячей в систему отопления.
Насос входит в большинство современных котлов. В случае его отсутствия необходима установка его последовательно с коллектором и нагревателем.
Рекомендуется поместить насос между возвратной системой коллектора и входом трубы в котел. Возможна установка отдельных насосов на каждый контур.
Смесь для заливки стяжки
Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.
Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.
В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.
От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.
Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:
- Цемент – 1 часть.
- Песок мелкозернистый – 4 части.
- Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
- Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.
Трубы и кабеля закрепляют жесткими хомутами.
Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).
Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.
Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.
Заливку одного участка производят оперативно и в один прием.
Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.
Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:
- Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.
- Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.
- После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.
- Рекомендуемая влажность воздуха – 60-85%.
Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.
При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.
Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.
Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.
Инструкция: как монтируется электрическая врезная розетка.
Если Вы интересуетесь, как покрасить двери из МДФ, читайте наше пошаговое руководство.
Возможно ли самостоятельно смонтировать натяжной потолок, читайте по этому адресу: https://ru-remont.com/potolok/natyazhnye-potolki/montazh-natyazhnyh-potolkov-svoimi-rukami.html
Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:
youtube.com/embed/mAzaVhS0wgU?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»>
Наверх
Насос служит для закачки остывшей воды в нагревательный прибор.
Его выравнивают при помощи направляющих и уплотняют. Контроль равномерного распределение сыпучего материал по поверхности можно осуществлять при помощи маячков или деревянных реек.
Трубы входят в угловой фиксатор и закрепляются при помощи евроконусов.
Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.
Новое в разделе
Обсуждения
Заполнение закрытой системы | | Теплый пол своими руками
Воздух, попавший в закрытую систему лучистого отопления, является наиболее распространенной причиной неэффективной работы системы. К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность в процессе первоначального заполнения.
Найдите минутку, чтобы изучить комплект расширения и очистки. Горячая вода поступает, проходит через комплект для расширения и продувки (EPK) и поступает в зональный коллектор.
Оттуда вода подается циркуляционными насосами через каждую отдельную зону, а затем возвращается к источнику тепла. В закрытой системе циркулирует одна и та же жидкость вокруг и вокруг, и она полностью отделена от бытового водоснабжения.
Комплект для расширения и продувки
Вы заметите, что в комплекте для расширения и продувки есть три клапана… два клапана для котла и шаровой кран. Первый вентиль котла находится слева от расширительного бака. Ради этого описания мы будем называть его наполнительным клапаном .
Второй кран котла (справа от расширительного бака) назовем сливным краном . Он используется для откачки воздуха из радиационной системы.
Обратите внимание, что или из этих клапанов могут выполнять функции наполнения или слива. Какую функцию выполняет клапан, зависит от того, расположен ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнить систему в направлении циркуляционных насосов.
Между сливным и наливным клапанами находится запорный клапан . Если закрыть этот клапан во время процесса наполнения, вода, подаваемая через наполнительный клапан , будет проходить мимо насосов, через трубы пола, в водонагреватель или бойлер, а затем через сливной клапан. Непосредственная близость сливного и наливного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.
Многозонная закрытая система должна заполняться по одной зоне за раз, и если отдельные контуры в каждой зоне имеют клапаны, промывать по одному контуру за раз. Идея состоит в том, чтобы сфокусировать давление воды как можно точнее.
С помощью шаровых кранов, расположенных перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и протяните его к удобной раковине, стоку в полу, на улицу или туда, где вы хотите, чтобы много галлонов сбрасываемой воды ушло.
Дополнительный шаг, который многие установщики считают полезным, — это поставить 5-галлонное ведро в одно из указанных выше мест и дать воде вылиться из ведра, прежде чем она попадет в канализацию.
Преимуществом этого метода является визуальная индикация пузырьков воздуха. Часто поток воды, выходящий из сливного шланга, выглядит очищенным от воздуха — просто потому, что шланг перестал плеваться и брызгать. Но я могу заверить вас, что воздуха остается много. Держа конец выпускного шланга под водой в 5-галлонном ведре, случайные пузырьки невозможно не заметить.
- Закройте запорный клапан .
- Подсоедините второй садовый шланг к наливному клапану . Мы включили латунный фитинг с внутренней резьбой для шланга, чтобы упростить подключение охватываемого конца вашего садового шланга к этому клапану. Этот фитинг можно использовать на любом из клапанов котла, в зависимости от того, какой из двух клапанов станет наполнительным.
- Теперь вы готовы выпустить воздух из зоны №1.
- Используя полное давление дома или мощный коммунальный насос, затопите зону.
Если вы используете новый или пустой баковый водонагреватель, вы также будете наполнять бак во время этой процедуры, поэтому ожидайте, что зона № 1 заполнится дольше всего.
Любые оставшиеся зоны будут только выдувать воздух из труб пола, и процесс будет намного быстрее.
Обратите внимание на сливной шланг. В зависимости от того, насколько велик ваш бак для горячей воды, может пройти несколько минут без того, чтобы из сливной линии вытекала какая-либо вода… только воздух. В конце концов, вода начнет течь, часто рывками и брызгами. Потерпи. Помните, постоянный поток воды не обязательно означает, что весь воздух вышел из системы. Хорошее эмпирическое правило: как только это кажется , что весь воздух вышел из зоны, пусть непрерывный поток воды течет одну минуту на каждые 100 футов трубы в зоне. Иногда вода может фактически обтекать воздушный карман, особенно в излучающей системе, где многие кривые и изгибы являются нормальными. Однако через несколько минут потока воды даже самый стойкий пузырь лопнет и вытечет из сливного шланга.
Также рекомендуется внимательно прислушиваться к воде, протекающей через систему. В системе перекрытий довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы.
В плитной установке исходная вода и воздух, выходящие из плиты в возвратный коллектор, довольно шумные. Кроме того, прислушайтесь к любым звукам, исходящим от водонагревателя. Ваша цель — тишина. В правильно заряженной лучистой системе вообще не слышно никакого звука.
На этом этапе процедуры вы также можете запустить зональный насос. Если какой-либо воздух попал в крыльчатку, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно всего лишь запустить насос на несколько секунд. И помните, чугунные циркуляционные насосы настолько тихие, что вам нужно прикоснуться к ним, чтобы узнать, что они включены. Насосы из нержавеющей стали издают очень слабый, почти неслышимый гул. В любом случае, если ваши насосы шумят, воздух присутствует.
Итак, когда вода стабильно вытекает из сливного шланга и все звуковые признаки наличия воздуха в зоне прекратились, можно повторить процедуру с остальными зонами.
Откройте шаровой кран перед зональным насосом №2 и закройте шаровой кран перед зональным насосом №1.
Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубопровода в зоне и, как и в зоне № 1, убедитесь, что все звуковые признаки наличия воздуха отсутствуют.
Когда через несколько минут из сливного шланга будет стабильно течь вода, закройте вентиль перед зональным насосом №2 и откройте вентиль перед зональным насосом №3.
Повторите эту процедуру для всех оставшихся зон.
Последним шагом после промывки всех зон является закрытие сливного клапана на расширительно-промывочном комплекте и наблюдение за показаниями манометра. Как только вы закроете сливной клапан, давление поступающей воды начнет повышать давление в системе лучистого пола. Когда манометр показывает 15 фунтов на квадратный дюйм, закройте наполнительный клапан. Это давление вашей холодной системы. Когда система горячая, давление будет на несколько фунтов выше. Положительное давление в системе гарантирует, что любой оставшийся воздух в трубке или любое выделение газа во время нормальной работы будут удалены воздухоотделителем.
Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, … так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.
Примечание. Крышка на верхней части воздухоотделителя всегда должна быть открыта во время нормальной работы.
Откройте запорный клапан между наливным и сливным клапанами.
Теперь ваш источник тепла готов к работе.
Опция для поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном.
Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.
Заполнение закрытой системы с одной зоной с помощью электробойлера
Вышеуказанная процедура может использоваться для удаления всего воздуха из системы. В качестве альтернативы, насос общего назначения насос — не отстойник — может использоваться для закачки жидкости в систему и удаления воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или аналогичный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм.
Таким образом, независимо от того, используете ли вы насос или домашний насос для удаления воздуха, требуется один дополнительный шаг.
Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов полипропилена 7/8 дюйма … 1,3 галлона на 100 футов 1/дюйма). 2″ Pex) плюс объем воды в водонагревателе или бойлере.
Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Одни рекомендуют 30 % антифриза, другие 50 %. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Всегда предварительно смешивайте антифриз перед закачкой его в систему!
После того, как будет рассчитано необходимое количество предварительно смешанного антифриза, налейте первые несколько галлонов в чистое пятигаллонное ведро и используйте насос общего назначения, чтобы закачать его в систему. Постоянно пополняйте пятигаллонное ведро заранее приготовленным антифризом.
Все клапаны перед всеми зональными насосами должны быть открыты.
Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз испарится, закройте сливной кран.
Если система обогрева была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из сливного шланга. Позже, когда система заработает, зональный коллектор (в случае системы с теплообменником) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», далее смешивая антифриз с любым оставшимся чистая вода, которая может оставаться в системе.
Последним шагом является повышение давления в системе. Если у вас нет мощного коммунального насоса, снова подключите подачу воды к наполнительному клапану (не забудьте залить садовый шланг водой перед повторным подключением к наполнительному клапану. Это предотвратит попадание воздуха из шланга в систему), создайте давление до 15 фунтов на квадратный дюйм, затем закройте наполнительный клапан.
Ваш источник тепла готов к работе.
Вспомогательный насос мощностью 1/2 л.с. идеально подходит для заполнения закрытой системы.
Кстати, некоторые антифризы уже предварительно смешаны, другие в виде концентрата. Перед добавлением воды обязательно проверьте этикетку.
Бесплатные руководства по установке системы лучистого отопления для домашних мастеров и профессионалов-Radiantec
Инструкции по установке – Наши инструкции по установке системы лучистого отопления написаны понятным языком с иллюстрациями и схемами. Они предназначены для того, чтобы помочь самодельщикам (DIY), специалистам по отоплению или «достаточно компетентным мастерам» устанавливать системы лучистого отопления с уверенностью и превосходными результатами . Руководство и дополнения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в формате PDF.
Позвоните по бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса, чтобы получить их по почте.
Файлы PDF имеют большой размер. Загрузка некоторых из них может занять до 5 минут, если у вас медленное соединение, поэтому подождите, пока они загрузятся.
Для просмотра PDF-файлов вам потребуется бесплатная программа Adobe Acrobat Reader. Если у вас еще не установлен Adobe Acrobat Reader, его можно бесплатно загрузить здесь.
Чтобы загрузить файлы, просто нажмите на фотографию рядом с приложением, которое вы хотите просмотреть.
Руководство по проектированию и строительству
Если вы плохо знакомы с лучистым теплом, наше Руководство по проектированию и строительству является обязательным к прочтению! В этом руководстве содержится обширная общая информация об излучаемом тепле . Методы утепления перекрытий, расчет теплопотерь, варианты труб, варианты системы и многое другое, все написано простым для понимания домовладельцем языком с картинками и схемами.
Система Open Direct
Инструкции по установке системы Open Direct .
В прямой системе используется один высокоэффективный водонагреватель для обеспечения горячей водой для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех компонентов.
Закрытая система .
Закрытая система использует специальный водонагреватель или бойлер для бытовых нужд, чтобы сделать горячую воду для лучистого тепла. Пошаговая инструкция с фотографиями всех компонентов.
Непрямая система
Инструкции по установке Непрямой системы . В косвенной системе используется один высокоэффективный бытовой водонагреватель для обеспечения горячей водой для отопления помещений и бытовых нужд; в отличие от прямой системы, однако, вода для бытового потребления и теплоноситель разделены теплообменником.
Трубка для бетонной плиты
Инструкции по установке трубки для бетонной плиты .
Установка труб в бетоне является одним из самых простых и экономически эффективных способов установки лучистого тепла . Вы также захотите обратиться к Руководству по проектированию и строительству для методов изоляции плит.
Между лагами пола
Инструкции по установке трубок между балками пола . Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. В этом руководстве показано, как!
Укладка труб поверх пола
Инструкции по установке труб поверх пола . Если вы умеете делать все своими руками и не возражаете против работы с электроинструментами, то вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу. В этом руководстве показано, что нужно делать.
Установка трубки на потолке
Инструкции по установке трубки на потолке .
Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта любому пространству , если у вас нет доступа к полу. Это также работает как хорошее дополнение, если теплый пол не может полностью нагреть помещение.
Установка труб в стены
Инструкции по установке труб в стенах . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью нагреть помещение.
Установка полотенцесушителя
Инструкции по установке полотенцесушителя. Ничто не сравнится с роскошным теплым полотенцем при выходе из душа; это дополнение покажет вам, как это сделать!
Установка водонагревателя Polaris
Инструкции по установке водонагревателя Polaris. Водонагреватель Polaris — это очень сложное устройство, и очень важно неукоснительно следовать инструкциям производителя.
Однако имейте в виду, что при подключении вашей системы к Polaris вам необходимо следовать сантехническим схемам Radiantec.
Инструкции по установке элементов управления Radiantec.
Схемы подключения всех элементов управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.
Идеи для самостоятельной компоновки трубок
Идеи для самостоятельной компоновки трубок. Это дополнение избавляет от беспокойства о том, как вы размещаете трубки. Создайте свой собственный узор трубки, используя это дополнение.
Базовое руководство по установке солнечного бытового водонагревателя Radiantec.
«Базовый солнечный водонагреватель для бытовых нужд Radiantec» представляет собой предварительно спроектированный «комплектный» бытовой солнечный водонагреватель, который обеспечит обильное количество горячей воды для бытовых нужд типичной жилой семьи.
