Теплый водяной пол своими руками в бане: Как сделать теплый пол в бане своими руками

Теплый пол в бане, как сделать своими руками, виды, под плитку, со сливом, деревянный, пленочный

Нужен ли теплый пол в бане? Современная баня в загородных условиях предназначена не столько для гигиенических целей, сколько для оздоровительных. Это место для отдыха, и оно должно быть комфортным.

Одно из средств достижения комфорта – теплый пол в бане. Теплому воздуху и пару свойственно подниматься вверх конвекционными потоками, поэтому пол – самое холодное место.

В прежние времена банные полы выполнялись только из древесины. Дерево – теплый материал, поэтому разница температур чувствовалась не сильно. Сегодня банные постройки нередко имеют бетонное основание и плиточное напольное покрытие.

И то, и другое хорошо проводит тепло. Очень желателен теплый пол в бане на сваях. Особенно если она выстроена на повышенном фундаменте: между землей и полом – открытое пространство, которое зимой заполнено только морозным воздухом.

Содержание статьи

• 1 Утепление банного пола
• 2 Виды теплых полов
• 3 Способы слива воды
• 4 Особенности бань на свайном фундаменте

Утепление банного пола

Технология монтажа (водяные теплые полы технология монтажа)теплого пола в бане своими руками зависит от материала, из которого выполнен банный пол – бетон или древесина (как сделать теплые водяные полы на деревянный пол).

Деревянный теплый пол в банях выполняется следующим образом: снимают покрытие, к нижней части балок крепят черепные бруски, на них кладут гидроизоляционную пленку. Зашивают обрезными досками 2-3 см толщиной. Помещают между балками утеплитель, закрывают сверху пароизоляцией. Дальше можно уложить кабель/трубы или просто зашить пол досками.

Как сделать теплый пол в бане, если в основании бетонная плита: на поверхность стелют гидроизолирующую пленку и укладывают теплоизолятор.

Дальше – отражающий слой, теплый пол и бетонную стяжку. Поверх стяжки после ее застывания кладут плитку на специальный термоустойчивый плиточный клей. Так рекомендуется выполнять теплые полы в бане в помывочной.

В предбаннике желательно сделать пол из древесины: разрушительного воздействия воды здесь практически нет, а дерево само по себе теплый материал. Схема укладки пирога та же, что и при монтаже пола в помывочной (устройство пирога теплого водяного пола).

Выбор материала напольных покрытий для бани невелик: деревянная доска или кафельная плитка (какой теплый водяной пол лучше под плитку). Доски лучше всего из лиственницы: за счет большого содержания мол эта древесина не гниет от воды. Наоборот, набирает твердость. Виды теплого пола под плитку в баню – кабель/трубы, уложенные под цементную стяжку или цементно-стружечные плиты.

Виды теплых полов

В бане можно использовать те же теплые полы, что и в доме: водяные, кабельные (электрический теплый пол в бане своими руками), пленочные. Поскольку помещение мокрое, есть свои нюансы укладки.

Электрический теплый пол в деревенской бане – это кабель, инфракрасная пленка или маты стержневые, инфракрасные (карбоновые).

Порядок работ при укладке с нуля (по грунту) следующий:

1. Выкопать в самом низком углу банного помещения колодец-приямок для стока воды. В одну из стен колодца, граничащих с улицей, вставить трубу и вывести на улицу – в дренажную канаву, коллектор и т.д. Стенки приямка укрепить водонепроницаемыми материалами.
2. На выровненную земляную поверхность насыпать песчано-гравийную подушку до 15 сантиметров, разровнять и утрамбовать.
3. Залить бетонный раствор 5-7 сантиметров. Дождаться застывания.
4. Уложить гидроизолирующую пленку, утеплитель и теплоотражающую пленку. Для электрических полов лучше использовать лавсан с металлизированными нитями, т.к. он не обладает электропроводностью.
5. Уложить сетку из стальных прутьев, закрепить к ней кабель. Пленочный теплый пол в бане или нагревательные маты укладывают без сетки.
6. Уложить вдоль стен демпферную ленту.
7. Залить финишную стяжку с использованием арматуры. С помощью стяжки выполняют разуклонку: располагают пол под уклоном в сторону приямка.
8. Уложить финишное покрытие. Для помывочной и душевой в этом качестве лучше использовать кафельную/керамическую напольную плитку.

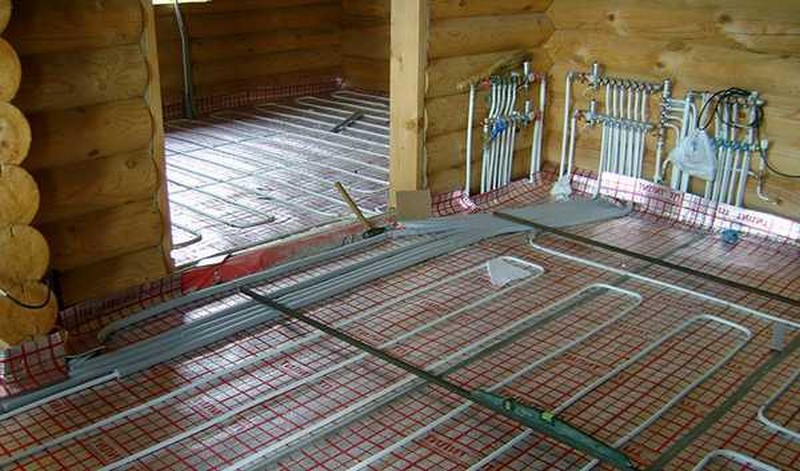

Водяной теплый пол в бане может быть бетонным и настильным. Обогревательный прибор – труба (о том какие бывают трубы для теплого водяного пола) с горячей водой, изготовленная из металлопластика или сшитого полиэтилена.

Если баня выполнена пристройкой к дому, можно сделать теплые полы в бане от отопления: подсоединить контур к общему коллектору (коллектор для теплого водяного пола) и включать по мере необходимости.

Второй вариант – сделать водяной пол в бане от печки (как сделать тёплый пол в бане от печки).

Способы слива воды

Теплый пол в бане со сливом выполняется с использованием разуклонки (см. выше). Но это не единственный способ водоотвода.

Классическая технология слива – проливной пол: приямок расположен непосредственно под досками покрытия. Доски не пригоняют плотно, оставляют зазоры, через которые вода стекает в приямок. Оттуда выводится наружу.

Сегодня в качестве основания для проливного пола используют бетонную стяжку. В стяжке делают люк для стока воды. Можно ли в бане положить теплый пол при такой технологии слива? Можно, поскольку пирог (устройство пирога теплого водяного пола) будет закрыт стяжкой.

Доски проливного пола кладут без уклона. Их нежелательно фиксировать жестко: имеет смысл периодически снимать для очистки и проветривания приямка.

Особенности бань на свайном фундаменте

На слабых грунтах предпочтительный фундамент для сооружений – винтовые сваи. Поскольку бани часто устанавливают на берегах водоемов, использование свайных фундаментов под них – не редкость.

Сваи погружают в землю на глубину чуть ниже уровня промерзания почвы, сверху соединяют ростверком. Ростверк может быть железобетонным (под кирпичные и другие тяжелые постройки), металлическим и деревянным (из бруса).

Сами фундаменты бывают заглубленными, мелкозаглубленными (около полуметра от поверхности) и повышенными (выше уровня грунта). Первый вид используется для тяжелых домов, вторые два подходят для деревенских бань.

Проливной теплый пол в бане на сваях с повышенным фундаментом сделать не получится: бетонную стяжку на металлическом или деревянном ростверке сделать нельзя, а без стяжки утеплитель и нагревательный элемент не будут защищены от воды.

В этом случае лучше использовать теплый пол в бане под плитку с использованием ЦСП: расположить плиты под уклоном к стоку.

Видео теплый пол в баню своими руками.

Как сделать теплый пол в бане, чтоб было тепло зимой

Многие принимают решение установить теплый пол в бане от печки. Хоть это непростая задача, но комбинация водяного отопления с печкой обойдётся дешево. При этом не требуется установка дорогостоящих котлов, ведь в качестве источника нагрева теплоносителя отлично подходит обычная печь.

Подключение печи к системе трубопровода

Перед тем, как сделать теплый пол в бане, чтоб было тепло зимой, нужно определиться с будущей системой подключения. Часто печь подключается к установке косвенно – пластинчатым теплообменником. Затем создаются две системы циркуляции теплоносителя:
• через печку и теплообменник в открытой системе;
• через нагреватели и теплообменник в закрытой системе.
Чтобы оптимально решить вопрос, как сделать печь в баню, чтобы пол был теплый, следует сделать подключение к системе трубопровода водяного пола через теплообменник. Последний разделяет циркуляцию от теплоносителя остальной части установки. Горячая вода нагревается через стенки теплообменника практически без потерь тепла. При обогреве полов в бане теплым воздухом таких параметров достичь невозможно. Дополнительным преимуществом этого решения является возможность выбора размера водяных струй в обеих цепях (с использованием циркуляционных насосов достаточной мощности).
В качестве теплообменника необходимо установить над печью большой резервуар для теплоносителя. Такая конструкция будет буфером, который стабилизирует температуру воды в системе и обеспечивает непрерывную подачу тепла. Если имеется переизбыток тепла, то есть нагретая вода достигает слишком высокой температуры в помещении, единственным решением является замедление процесса сгорания за счет уменьшения подачи воздуха. Обычно системы теплого пола в бане от банной печи работают стабильно, только когда их рабочее время составляет несколько часов в день, а номинальная мощность не превышается. Чтобы предотвратить замерзание системы в холодное время года, следует сделать теплые полы в бане от печки на антифризе в качестве теплоносителя.

Особое внимание нужно уделить защите системы от повышения давления из-за нагрева теплоносителя. Самый эффективный, простой и дешевый способ – сделать установку с открытым расширительным баком. Он поглощает избыток воды, объем которой увеличивается после нагрева.

Монтаж водяного пола

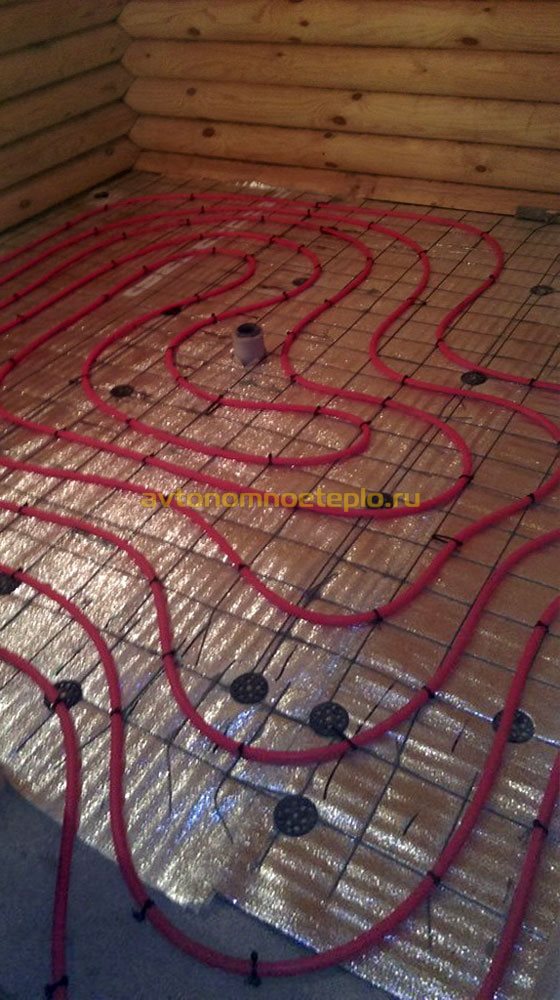

На следующем этапе решения вопроса, как сделать теплый пол в бане от печки своими руками, следует уложить пластиковые трубы в стяжку. Для обеспечения равномерного нагрева рекомендуется расстояние при монтаже не более 20 см. Чтобы компенсировать длину системы трубопровода, необходимо уложить изоляционные полосы. Для поверхностей с длиной ребра более 8 м требуется компенсационный шов.
Трубы раньше изготавливались из обычных водопроводных материалов, таких как медь, но такой металл разъедается и протекает. В современных системах используют гибкую трубку, называемую сшитым полиэтиленом или PEX. Такой материал не пропускает кислород, прочен и долговечен.
Следующим шагом работы по монтажу теплого пола в бане своими руками водяной от печки будет покрытие системы труб слоем стяжки. Обычно это смесь песка, гравия, воды и цемента. В стяжку рекомендуется добавлять специальные эмульсии, так называемые пластификаторы. Это увеличивает пластичность цемента, благодаря чему стяжка со всех сторон лучше прилипает к трубам.
Толщина слоя стяжки в закрытом помещении должна составлять около 6,5 см, в том числе по трубе 4,5 – 5 см. Этот параметр может быть ниже, если при работе используются жидкие самовыравнивающиеся стяжки. Они имеют повышенную прочность, поэтому слой над нагревательной трубой может быть меньше, и составлять около 2,5 см. Работы по укладке теплого пола в бане от печки следует проводить по схеме, которая приведена ниже.

Как сделать теплый пол в бане от печки: укладка стяжки

Стяжку в помещении нужно укладывать в два этапа:
• к верхней части нагревательных труб;
• до нужной высоты после начала привязки.
Основание должно быть подготовлено и высушено в течение 20-28 дней. При запуске системы трубопроводов теплого пола от печи на дровах температуру воды в каналах следует увеличивать постепенно, поскольку слишком быстрый нагрев может повредить стяжку. При заливке бетона температура материала, а также температура в помещении не должна быть ниже + 5 C.
Также следует при укладке водяного теплого пола в бане от печки не забывать о площади системы трубопроводов. Она должна расширяться до стен, при этом рекомендуемое расстояние – не менее 0,5 см. Благодаря этому пол в помещении не деформируется под воздействием температуры, риски повреждения (растрескивания, деформации или царапин) стяжки минимальны. Такие параметры выполняются по всем стенам, колоннам и дверным проемам.
Монтаж труб при установке теплого пола в бане от печки своими руками следует согласовывать с расширением в 0,5 см, чтобы количество проходов через стыки было наименьшим. Однако, если это необходимо, например, в дверных проемах, трубы должны быть уложены в пластиковые втулки. Это предотвратит повреждение системы водопроводных труб в помещении. Длина рукава должна составлять 40 – 50 см. Аналогичную защиту следует использовать, когда трубы выходят из пола к распределителям.

Для создания жесткости в слое при выравнивании часто используется армированная сетка. Расширительный шарнир должен быть усилен с помощью углов. Также применяют деревянные планки, которые удаляются после установки стяжки или готового раствора, предлагаемого изготовителем. Рекомендуемая дилатация (расширение) должна проходить через все слои системы водяного пола: от теплоизоляции до отделочного слоя, включительно.
Одним из способов сделать теплый пол в бане является электрическое напольное отопление. Для этого используются кабели, маты или пленка из фольги с установкой термостата. Система устанавливается в помещении на слой гидроизоляции, для равномерного нагрева поверхности пола работа по укладке должна быть выполнена с таким же шагом. Электрический нагрев бетонного пола в помещении бани непосредственно монтируется в армированную сетку.

Теплый пол в баню своими руками. Создание теплого пола в ванной комнате

Несомненно, самое главное в ванной комнате – это отопление. Однако этот аспект зависит не только от наличия теплоизоляционных материалов или специальных систем обогрева. Все, что касается бани, должно быть продумано максимально тщательно.

В этом материале речь пойдет об установке теплого пола. Надо сказать, что это важная вещь, позволяющая посетителям бани чувствовать себя комфортно, даже если на улице мороз. И действительно, наши ноги наиболее чувствительны к любым перепадам температуры, а это особенно опасно, если пол холодный.

К счастью, современные технологии позволяют устанавливать компактные и практичные системы обогрева даже на уровне пола. Еще пару десятков лет назад о таком можно было мечтать.

Если установить в бане автономное отопление, утеплить помещение, а так же установить теплый пол, то в наших руках контроль над температурной обстановкой во всей бане, а при таком раскладе никакой угрозы нет даже самой сильной мороз за окном.

В статье мы поговорим о том, как лучше установить теплый пол, а также рассмотрим все тонкости процесса монтажа. Более того, мы постараемся разобрать основные особенности теплого пола в ванной комнате.

Особенности использования теплого пола

На сегодняшний день теплые полы используются практически в любых помещениях и любых помещениях. Это подтверждает слова о том, что это практичное решение, делающее пребывание в номере более уютным и действительно комфортным. Важно иметь в виду, что по возможности необходимо установить теплый пол, так как в зимний период эта система только положительно скажется на самочувствии, а также на настроении членов семьи. Следует помнить, что теплый пол – не самое дешевое удовольствие, поэтому позволить его себе могут далеко не все.

Основные преимущества теплого пола:

• Лучший вариант для обогрева пола. Вариантов обогрева поверхности пола довольно много, однако именно современные (электрические, пленочные и водяные системы) варианты этого оборудования обеспечивают практическую эксплуатацию. Конечно же, практически никаких нареканий такой теплый пол не вызывает.
• Регулировка температуры. Современные теплые полы, как уже было сказано, невероятно практичны в использовании. Соответственно, можно легко регулировать температуру нагрева пола, а в некоторых случаях температурный режим можно менять автоматически, например, в зависимости от погодных условий.
• Долговечность снаряжения. Многие производители, занимающиеся выпуском водяных теплых полов, утверждают, что их продукция прослужит без нареканий более полувека. И это не шутка, так как используемые технологии действительно отличаются высокой долговечностью и надежностью.
• Безопасность. Большинство теплых полов имеют низкую температуру нагревателя. Это говорит о том, что никакой угрозы ожидать не приходится. Несмотря на это, современные установки обеспечивают достойный обогрев, который заметят жители и гости дома.

Конечно, есть теплые полы и некоторые недостатки:

• Долговременный фундамент на теплый пол не рекомендуется. Известно, что постоянный контакт ног с теплым полом может негативно сказаться на здоровье человека. Речь идет о сосудистых заболеваниях ног. Это нужно иметь в виду и не слишком часто пользоваться этим преимуществом. Если вы любите ходить босиком, лучше всего с утра прогревать пол, и несколько часов он будет оставаться теплым. Людям, которые ходят в кроссовках, почти ничего не угрожает. Что касается ванной, то в ней люди проводят не так много времени, так что беспокоиться не о чем.
• Затраты энергии. Конечно, теплый пол потребляет энергию, которая впоследствии превращается в тепло. Однако большинство современных установок потребляют не так много электроэнергии. Особенно хорошо, если баня используется по назначению не так часто, тогда не стоит задумываться над этим вопросом.

Это далеко не все достоинства и недостатки теплого пола. Есть еще довольно много разных деталей, которые нужно знать, но все они зависят исключительно от специфики помещения, а также шкалы отопления.

Следует быть готовым к тому, что при монтаже теплого пола обнаружатся неприятные моменты, значительно усложняющие процесс монтажа всего оборудования. Например, это могут быть слишком низкие потолки (так как пол нужно поднять), или мебель, неблагоприятно воспринимающая нагрев.

Существующие теплые полы

• Электрическое отопление. В этом случае используются так называемые «кабельные полы», или пленочные поверхности, питающиеся от источника электроэнергии и обогревающие пол. Стоит сказать, что это самый практичный вариант, не предполагающий установку каких-то массивных устройств (в отличие от другого варианта).
• Контур трубопровода. В нем используется жидкий теплоноситель, который циркулирует с помощью насосного агрегата. Зачастую в качестве охлаждающей жидкости используется обычная вода, но иногда применяется даже антифриз.

В первую очередь стоит понимать, что трубопроводная схема не лучший вариант по той причине, что для этой системы нужен бойлер, а также насос.

Без этого система работать не будет. Очевидно, что при такой ситуации необходимо подумать о выделении для всего этого оборудования специального места. Однако не стоит думать, что водяная система – худший вариант обогрева пола. Если сравнивать электрическое и водяное отопление, то второй вариант более привлекателен с точки зрения энергоэффективности. Однако экономия даст о себе знать только через несколько лет после начала эксплуатации.

Компоненты теплого пола

Теплый пол Classic – это не только нагревательные элементы, расположенные под ламинатом или паркетом. В первую очередь на поверхность укладывается теплоизоляционный материал, поверх которого устанавливается теплый пол, после чего создается «сухая» или цементная стяжка. Более того, сегодня специалисты рекомендуют использовать и гидроизоляцию, которая убережет от неприятных ситуаций. Особенно это актуально в ванной, где много влаги и воды.

Гидроизоляция

чаще всего представляет собой обычную полиэтиленовую пленку, однако важнее всего визуально осмотреть поверхность этого материала на наличие повреждений. Любые царапины или другие повреждения могут снизить эффективность гидроизоляции до минимума.

Теплый пол на основе электрокабеля

Кабель данного аппарата имеет небольшую толщину, но эффективность такой системы достаточно высока. Соответственно, принцип работы такой системы заключается в преобразовании электричества в тепло, которое равномерно распределяется по всей длине кабеля. Что касается удельного тепловыделения на 1 квадратный метр, то для бани это значение не должно превышать 250 Вт. На системах, имеющихся в продаже, указывается эта информация, но дополнительно все интересующие вопросы следует задавать в консультант.

Такие теплые полы также имеют датчики контроля температуры. Соответственно, с помощью термостата мы можем не только реализовать нужное значение для отопления, но и использовать автоматические режимы.

Специалисты рекомендуют укладывать такой теплый пол под линолеум. Кроме того, бетонная поверхность еще и отлично проводит тепло. Что касается деревянных поверхностей, то здесь могут возникнуть проблемы, связанные с пожарной безопасностью. В таких условиях монтаж теплого пола следует проводить особенно внимательно и ответственно. Любые соединения и стыки должны быть изолированы.

Соответственно, процесс установки состоит из следующих шагов:

• Происходит полная разборка пола, после чего осуществляется монтаж теплоизоляции.
• Далее происходит равномерная укладка кабеля по всему периметру помещения. Благодаря точному расположению нагревательных элементов мы гарантированно получаем отличные результаты работы системы.
• Крепление кабеля к полу происходит с помощью монтажной ленты. Также можно использовать и другие застежки, однако часто достаточно лент. Кроме того, датчик температуры можно закрепить с помощью монтажного материала.
• Для дополнительной надежности над теплым полом можно разместить металлическую сетку. Терморегулятор устанавливается на стене, ближайшей к датчику температуры.
• После этого создается цементно-песчаная стяжка, которая должна иметь небольшую толщину. Через месяц стяжка наберет необходимую прочность, после чего можно смело устанавливать напольное покрытие.

Непосредственно перед созданием стяжки систему следует несколько раз испытать, чтобы убедиться, что все работает безупречно. Очевидно, что при наличии проблем исправить ситуацию после создания стяжки будет невероятно сложно, а также дорого.

Система подогрева пола

Пленочный пол – самое недорогое и эффективное решение. В данном случае имеем инфракрасное излучение, способное хорошо прогреть пол. Этот теплый пол производится в рулонах. Соответственно, даже монтаж этого материала предельно прост. При этом нет необходимости создавать цементную стяжку, как в прошлом случае.

Таким образом, процесс обжига пленки на основе пленки состоит из следующих этапов:

• Происходит установка инфракрасного мата. Они имеют небольшую толщину, что позволяет им иметь достаточное количество узких мест.
• Сразу после этого можно залить кафельным клеем, которым будет зазор между пленкой и основной поверхностью пола.

Следует иметь в виду, что этот теплый пол можно укладывать под деревянные поверхности (паркет, ламинат) без ограничений. В некоторых случаях процесс монтажа теплого пола ограничивается исключительно монтажом одного инфракрасного мата. Однако строители все же рекомендуют создавать выравнивающий слой, который в данном случае представляет собой плиточный клей.

Можно дополнительно установить теплоизоляционные слои, но в этом опять же нет необходимости, особенно если помещение имеет небольшие габариты.

К значительному преимуществу пленочного теплого пола можно также отнести небольшую толщину поверхности поверхности. Вместе с утепляющими слоями такой теплый пол имеет толщину не более пары сантиметров, что очень хорошо для жилья с низкими потолками.

Устройство для теплой местности

Это водяной теплый пол, который имеет наивысшую сложность работы. Следует отметить тот факт, что водяной пол чаще всего заливают по бетонной стяжке. Это самый надежный способ, но при этом нужно много времени для схватывания бетона.

Перегрев такой системе не грозит. Причем принцип укладки ТЭНов может быть произвольным, но располагать их необходимо равномерно и с определенным шагом.

Укладка происходит на гидроизоляцию. Можно заранее устроить на поверхности пола и теплоизоляцию. При этом следует учитывать, что любые огрехи гидроизоляционного материала не допускаются.

Далее, как и в случае с электрическим кабелем, элементы водяного пола располагаются по всему периметру помещения. Опять же, для крепления трубок используется монтажная лента. Кроме того, вам придется разместить датчик температуры и термостат. Все это должно располагаться в удобном и доступном месте.

После этого система тестируется. Если все нормально, то можно приступать к созданию бетонной стяжки. Также не нужно забывать, что теплая вода поступает из специального бойлера. Таким образом, нужно подвести к теплому полу все необходимые элементы системы.

Бетонная стяжка набирает прочность в течение нескольких недель. На протяжении всего этого времени, нежелательно для этого времени. Также нельзя допускать резких перепадов температуры, так как это негативно скажется на состоянии бетона и стяжки в целом.

Как сделать теплый пол в ванной: инструкция по устройству своими руками

Теплые полы до сих пор считаются редкостью в ванных комнатах, но уже не вызывают удивления. Они дарят уют и комфорт. С каждым годом количество желающих установить такую ​​систему отопления растет. Всем известно, как неприятно стоять босиком на ледяной плитке, а рядом с ванной или душем пол еще и постоянно мокрый.

Мы расскажем о том, как лучше сделать теплый пол в ванной, укажем и предупредим, на что нужно обратить пристальное внимание. В предлагаемой нами статье анализируются способы строительства всех допустимых электрических и водяных типов. Независимые мастера найдут подробные инструкции по установке и подключению систем.

Содержание статьи:

• Разновидности теплых полов + их особенности
• Этапы устройства электрического пола
  • Силовой электрический пол в ванной
  • Инструкция по монтажу кабелей и матов
  • Советы по укладке инфракрасной пленки
• Строительство системы водоснабжения
  • Тщательное теоретическое обучение
  • Пошаговое руководство по устройству водяного пола
• Выводы и полезное видео по теме

Разновидности теплых полов + их особенности

Что предпочесть — системы отопления водяные или электрические? Нет смысла сжигать киловатты электроэнергии на обогрев пола в доме с мощным котлом отопления. Рациональнее будет внести некоторые изменения в существующую систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.

Конечно, о подключении теплого пола лучше всего думать еще на этапе проектирования отопления. Но даже в работающей системе легко найти точку, в которой можно будет разорвать трубопровод для вставки дополнительной распределительной гребенки.

Распределяет потоки теплоносителя и среди инженеров называется коллектором. Каждый поток направляется в отдельный отопительный контур, пол обогревается несколькими такими контурами. Все они подключены к коллектору, подача теплоносителя в коллектор осуществляется с помощью специального циркулярного насоса.

Если площадь пола в ванной небольшая (до 5 квадратных метров), то можно отказаться от распределительной гребенки и насоса и использовать запорные краны и терморегулятор. В больших помещениях это оборудование незаменимо: котел будет потреблять слишком много энергии и подогрев пола придется признать малоэффективным.

Аргументы для выбора наиболее подходящего , который чаще всего используется при обустройстве комнаты гигиены, приведены в рекомендуемой нами статье.

В ванной комнате допускается укладывать на пол не всякое покрытие, а водяной пол еще больше ужесточает этот отбор. Материал должен быть с показателем сопротивления теплопередаче до 0,15 кв.м*К/Вт. Это соответствует керамической и каменной плитке. См. этикетку изделия для напольного отопления

В электрических полах «сердцевиной» обогрева являются:

• нагревательные кабели, маты;
• инфракрасные угольные излучатели.

Нагревательный кабель или мат? Принципиальная разница видится в сложности укладки и высоте, на которую поднимается пол.

Для нагревательного мата достаточно слоя тонкого плиточного клея над собой в 3-4 мм, чтобы плитка на полу моментально прогрелась. Трос в мате крепится к нейлоновой сетке с заданным шагом.

Эксплуатация теплого электрического пола (как и любого другого электроприбора) подразумевает соблюдение техники безопасности. Чтобы кабель можно было использовать в ванной комнате, он должен иметь степень защиты IP67. Регулятор температуры можно перенести в соседнее помещение

Если вы используете кабель, а не маты, то укладывать его на пол придется вручную, шаг укладки задается произвольно. Сверху кабель заливается слоем ЦСП толщиной 30-50 мм. Чем меньше шаг, тем холоднее можно отапливать помещение.

Кабель дольше обогревает пол, но такой обогрев можно использовать не только как дополнительный, но и как основной. Маты не справляются с этой задачей. Кроме того, они имеют более высокую цену.

Однако промышленность выпускает и тонкий нагревательный кабель, который не нужно покрывать раствором до 30-50 мм. На такой кабель, как и на маты, можно сразу наносить плиточный клей, но при этом есть возможность регулировать шаг укладки. В результате объединяются преимущества как кабеля, так и нагревательных матов.

Теперь об инфракрасном тепле… Если раньше мы все имели представление об электрических кабелях, то инфракрасное тепло — это новинка. В данном случае речь идет о двухслойной тонкой пленке, внутри которой лежит еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.

Пленочный теплый пол ничем не лучше и не хуже электрического кабельного. У них есть свой размах. лучше подходит для сухой укладки под паркетную доску, ламинат без использования раствора и клея, которые плохо сцепляются с его гладкой поверхностью.

поэтому в ванной — весьма сомнительное решение, несмотря на то, что производители разрешают использовать его во влажных помещениях (ванных, душевых).

Если использовать инфракрасную пленку в ванной для полноценного обогрева, то необходимо покрыть ею не менее половины пола или дополнительно установить такие же стеновые панели

Есть и другие причины не в пользу пленки. Ширина участка, на который она укладывается, должна быть кратна ширине самой пленки. В противном случае либо вся площадь не прогреется, либо придется укладывать пленку кусками, подавать напряжение на каждый кусок отдельно, соединять много контактов вручную. Все это снижает надежность конструкции.

Нагревательные маты также имеют стандартную ширину, но гораздо проще закрыть участок любого размера и формы, разрезав сетку, к которой крепится кабель, но не повредив ее. По электробезопасности также выигрывают кабельные теплые полы, поскольку они имеют контур заземления, а нагревательные пленки — нет.

Итак, если делать теплый пол электрический в ванной, то на основе кабеля или матов. Собрать такую ​​систему отопления несложно, достаточно владеть азами электротехнических знаний. Монтаж водяного пола намного сложнее.

А что еще нам дает? Система отопления, монтируемая в стяжку с циркуляцией воды по трубам, запрещена к применению в многоквартирных домах из-за солидного веса и опасности аварий. Возможно устройство есть только на первых этажах, и то после получения кучи разрешительных документов.

Подключение к системе центрального отопления также не вариант, даже для квартир на первом этаже. Где взять охлаждающую жидкость в этом случае? От стояка отопления.

Но проделав дополнительный путь через ванную, вода вернется в ту же градирню. Квартиры, расположенные на нижних этажах, не получат своего тепла, их владельцы справедливо начнут выражать недовольство. Да и летом полы греть не будут.

В ванной комнате рекомендуется использовать двухжильный провод в электрическом полу. Одножильный двумя концами подключается к сети, а двухжильный — одним. На другой конец надевается изоляционная втулка. Двухжильный кабель можно раскладывать по полу как угодно, а вот одножильный необходимо вернуть в исходную точку

По таких запретов нет. Раз в системе нет воды, то исключаются и затопления – происшествия, доставляющие массу неприятностей как виновникам, так и пострадавшим. В устройстве используется не такая мощная и тяжелая стяжка, как этого требуют водяные разновидности.

И снова вернемся к необходимости поднять высоту этажа. В варианте с электрическим полом его уровень, как было сказано выше, поднимается на 30-50 мм. А с водой — 80-100 мм. Слишком высокий подиум возводить не хочется, но водяной теплый пол более экономичен в эксплуатации по сравнению с альтернативным электрическим вариантом.

Ступени для устройства электрического пола

Перед покупкой нагревательного кабеля или мата ориентируемся на свободную площадь ванной комнаты. Не учитываем площадь под чашу с экраном, душ, сантехническую мебель, стиральную машину, умывальник и унитаз. Нет смысла в нагревательных элементах для этих предметов. Более того, в таких местах кабель будет перегреваться и выходить из строя.

Мощность электрического пола в ванной

Стандартная мощность пола для ванных комнат составляет 170-180 Вт/кв.м. Эта норма умножается на площадь укладки. Например, общая площадь ванной комнаты составляет 5,5 кв. метров. За вычетом площади, занимаемой различными объектами, получаем, скажем, свободных 3 квадратных метра. метр.

Среднее стандартное значение 175 умножаем на 3, прибавляем к результату запас до 10% и получаем 525-575 Вт/кв.метр. Это необходимая мощность нагревательных элементов пола.

Инструкция по монтажу кабелей и матов

Предварительные расчеты позволяют купить комплектующие и расходные материалы в необходимом объеме, после чего можно смело приступать к проектированию системы.

Шаг 1. Очищаем основание от мусора, убираем пыль пылесосом, сглаживаем неровности (достаточно 1-2 выравнивающих объемных слоев).

Шаг 2 Устанавливаем теплоизоляцию. Теплоизоляционные листы необходимо укладывать на пол отражающей поверхностью вверх, а стыки между ними проклеивать монтажной лентой (изолентой).

Пенофол подходит для теплоизоляции, а на цокольных этажах рекомендуется делать слой теплоизоляции более толстым, используя пенополистирол и пенопласт. Но в любом случае лицевая поверхность должна быть отражающей, чтобы тепловая энергия шла в правильном направлении

Шаг 3 Гидроизоляция. Раскатываем пленку или рулонную гидроизоляционную мембрану, тщательно выравниваем и прижимаем к основанию, края приподнимаем на стенах (20 см). Если приходится использовать несколько панелей, то кладем их внахлест 10 см, стыки скрепляем скотчем.

Допускается применение как обмазочной, так и литой гидроизоляции в несколько слоев. Каждый предыдущий слой должен быть тщательно высушен перед нанесением следующего.

Шаг 4 Обработка краев. На стены по периметру крепим демпферную (кромочную) ленту. Она нужна для создания «плавающей» стяжки во избежание появления на ней трещин и вздутий. Ленту следует брать шириной до 20 см, чтобы хватило на высоту пола, включая плиточное покрытие.

Шаг 5 Укладка кабеля (или матов). Проверяем рабочее состояние кабелей и приступаем к прокладке. Нагревательный кабель размещается на подложке, к которой его можно прикрепить.

В этом качестве подойдет металлическая сетка. Помимо фиксации, он не позволит кабелю утонуть в стяжке и обеспечит прочность. Наблюдаем, чтобы кабель не перекрещивался. Мы обращаемся с ним бережно, чтобы избежать даже самых мелких повреждений.

Конец нагревательного кабеля соединяется с электрической муфтой. Его нужно будет утопить в стяжке, расположив при этом как можно ближе к термостату (термостату), но соблюдая расстояние между стеной и присоединением не менее 20 см.

Расстилать на полу электрический коврик гораздо проще. Процесс чем-то напоминает раскрой ткани.

Если электромат упирается в препятствие (стену и т.п.), его можно разрезать ножницами или ножом по опорной сетке и развернуть под любым углом или в обратном направлении. Секцию от секции необходимо отодвинуть на расстояние не менее 5-6 см.

Шаг 6 Установить с датчиком. В нужном месте на стене в метре от пола просверлите отверстие, ориентируясь на размеры терморегулятора.

От него вертикально вниз сверлим продольный ворот и продолжаем его по полу в сторону расположения датчика. Датчик желательно располагать между кабелями, а не вплотную к одному из них, чтобы он достоверно показывал температуру. Расстояние от стены полметра.

Датчик с проводом помещается в гофрированную трубу. Гофра защитит оборудование. В эту же гофрированную трубку заводим провод от нагревательных матов и оба провода направляем на терморегулятор.

Для этого гофрированную трубу протягиваем по полу, кладем на стену в штробу, стараемся сильно не перегибать в месте стыка пола и стены, чтобы не повредить провода. При заливке стяжки гофрированная трубка с датчиком должна немного выступать из нее.

При укладке теплого пола сопротивление мата проверяется мультиметром. Допускается отклонение от заводских показателей на 5-10%. Также проверьте сопротивление изоляции. Если мегомметр не менее 10 МОм, то мат надежен

Шаг 7 Стяжка. Монтаж движется к завершению, поэтому еще раз осматриваем все элементы кабельного пола, убеждаемся в отсутствии дефектов и приступаем к заливке. Готовим цементный раствор и тщательно и равномерно распределяем его по поверхности толщиной не менее 3 см. В стяжке не должно быть пустот. Если коврики уже уложены, пропустите этот шаг.

Шаг 8 Остался последний штрих – приклейте плитку на стяжку или прямо на маты плиточным клеем.

Затем следует длительный период сушки. Включать электрический пол можно будет не ранее, чем через 28-30 дней после завершения работ. Необходимо дождаться полного высыхания раствора и клея, чтобы стяжка не потрескалась.

Насадки для укладки инфракрасной пленки

Подготовительные работы — как в предыдущем варианте. Инфракрасная пленка укладывается параллельными листами на теплоизоляционный материал. Перекрытие листов строго запрещено. Далее следует установить термостат с датчиком и убедиться в работоспособности системы.

Собранная конструкция покрыта полиэтиленом и армирующей сеткой. Закрепите монтажную сетку саморезами, но осторожно, чтобы не задеть контакты. Сетку сверху необходимо заполнить цементно-песчаной стяжкой и еще раз протестировать систему. После высыхания стяжки укладывают плитку на клей.

Инфракрасное полотно в ванной раскладывают на полу, отступая от стен не менее 20 см и с интервалом от 30 до 50 мм между полосами

Инфракрасный пол можно тестировать не ранее, чем через 28 дней, когда он гарантированно высохнет.

Строительство водопроводной системы

Сделай сам в ванной — задача посложнее, но почему бы не попробовать с ней справиться. .. Нам предстоит собрать конструкцию из труб и подключить их к источнику горячей воды.

Для трубопровода подходят металлопластиковые и полиэтиленовые трубы. Оба материала эластичны и имеют низкое гидравлическое сопротивление.

Глубокая теоретическая подготовка

Один отопительный контур может охватывать площадь до 20 кв. метров, что достаточно для санузла, но если этаж планируется разделить на автономные зоны, то вода к ним должна быть подведена через .

Сборка коллектора заключается в присоединении всех его секций к насосу и смесителю, установке термометров, кранов, воздухоотводчиков. После этого собранный распределитель можно крепить к стене и трубам к нему

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в контуры разной длины они будут нагреваться неравномерно. Чем длиннее цепь, тем хуже. Более того, поток воды в нем может даже прекратиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.

Также необходим кран. Максимальная температура обогрева пола 50°С; к радиаторам отопления вода подается при более высоких температурах. Если вы берете воду из общей системы отопления на пол, то ее необходимо разбавлять холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

1. Наличие замкнутая система отопления с использованием циркуляционного насоса.
2. Двухконтурный котел должен иметь резерв мощности.
3. Все работы выполняются при полностью отключенной системе отопления.

Трубы необходимо освободить от охлаждающей жидкости.

В толщине теплого пола можно выделить необходимые функциональные слои:

• основание;
• гидро- и теплоизоляция;
• трубопровод из;
• бетонная стяжка или гипсоволокно;
• декоративный пол.

В деревянных домах тоже можно, но стоит побеспокоиться о надежной гидроизоляции. Сделать его нужно в несколько слоев, только так деревянное основание пола прослужит долгие годы без ремонта.

Пошаговое руководство по устройству водяного пола

Строительство системы водоснабжения представляет собой цикл, включающий стандартные виды работ.

Этап 1. Очищаем пол, при необходимости снимаем старое покрытие.

Этап 2. Гидроизоляция пола. На пол укладываем гидроизоляционную пленку. Желательно цельным куском, но если полос несколько, то их нужно наложить внахлест и швы соединить паяльной лампой. Гидроизоляционный материал также должен захватывать поверхность стен (до 10 см вверх).

Этап 3. Залить черновую стяжку смесью керамзита и цемента (толщина 3-5 см). Тщательно просушить (до недели), в первые дни сбрызгивая поверхность водой для предотвращения трещин.

Этап 4. Утепляем поверхность пенопластом, пенопластом или другим подобным материалом. Сверху выкладываем полиуретан с фольгированным световозвращающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

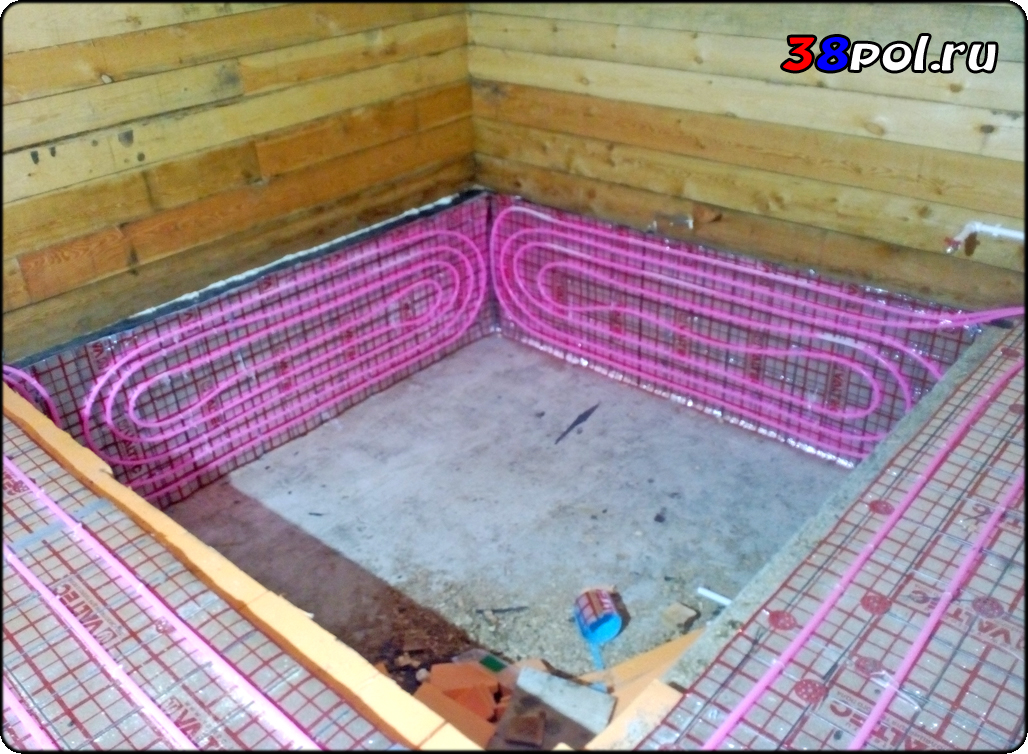

Этап 5. Прокладываем трубы. Изгибаем их по разработанной схеме, выдерживаем в промежутках между трубами 15-20 см. Фиксируем изогнутую конструкцию. к расходораспределительному коллектору.

Укладка труб «змейкой» наиболее распространена. Альтернатива – укладка «улиткой». Первый вариант проще в установке, но дает неравномерный нагрев. Во втором варианте прогрев в целом более равномерный, но могут быть и холодные участки пола, так как между подводящими витками есть обратные 9 витков0003

Этап 6. Включаем подачу охлаждающей жидкости и проверяем, нет ли утечки воды в системе.

Этап 7. Вторую стяжку делаем тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то теперь предварительно устанавливаем рейки-маяки для идеального выравнивания поверхности .

Одной из целей стяжки теплого пола является аккумулирование тепла. При толстой стяжке у водяного пола аккумулирование тепла выше

Финальный слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступать к отделке пола и укладке напольной плитки.

Выводы и полезное видео по теме

Видео №1. Наглядная демонстрация действий по установке электромата:

Видео №2. Процесс монтажа и подключения электрокабельного пола:

Видео #2. Правила и этапы монтажа труб водяного теплого пола:

Сегодня сделать теплые полы доступными может каждая семья, а ванная комната с такими полами преобразится и станет более комфортной. Система теплых полов прослужит долго, если своевременно проводить технический осмотр и профилактические работы.

А какой пол с подогревом устроен в Вашей ванной? Расскажите о том, как выбрать оптимальный для вас вариант, как собрать и подключить систему. Пожалуйста, пишите комментарии в блоке ниже, размещайте фото и задавайте вопросы по теме статьи.
