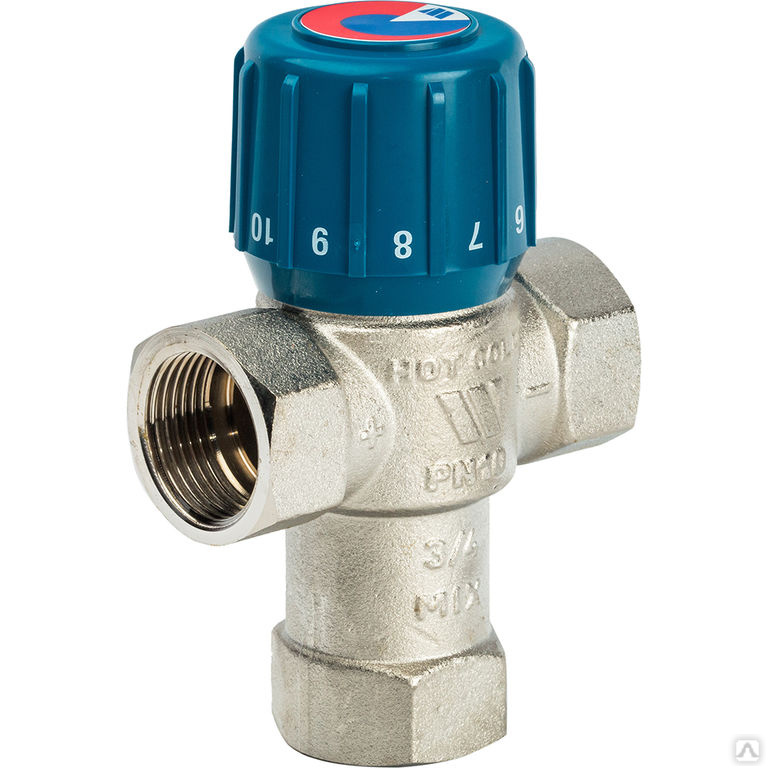

Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола

Где применяется?

  • Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;

  • Когда мощность теплых полов не превышает 11кВт.;

  • Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность этого клапана?

  • Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;

  • Постоянный байпас между обратной и смешанной водой;

  • Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;

  • Встроенная защита от перегрева при аварийных ситуациях;

  • Два сетчатых фильтра для защиты от механического загрязнения;

  • Монтаж в любом положении;

Режим работы в процессе подмеса горячей воды Режим циркуляции через ТП без подмеса


Настройка температуры смешанной воды

Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе «плюс», и температуры  25 градусов на входе «минус».  Контролируйте температуру смешанной воды с помощью термометра.

Какую площадь теплых полов может обслужить?



Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м2 пола

Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов.

Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола <= 0.13 бар; Максимальная тепловая нагрузка Qмакс. определена при tпод — tобр = 10°С

Клапан для теплого пола AQUAMIX 63C (диапазон 25-50°С)

Артикул

Расход, л/мин

Теплоотдача,кВт
при
Тпод-Тобр=10°С

Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1. 9) с насосом* Wilo 25/4 ( патрубки для обвязки клапана и насоса ¾» или 1″)
 10017420

10

7,0

Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/6 (патрубки для обвязки клапана  и насоса ¾» или 1″)
 10017420

16

11,2

Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)  с насосом* Wilo 25/4 (патрубки для обвязки клапана  и насоса ¾» или 1″)
 10017421

10

7,0

Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)  с насосом* Wilo 25/6 (патрубки для обвязки клапана  и насоса ¾» или 1″)
 10017421

16

11,2

* -циркуляционный насос и патрубки в комплект поставки клапана не входят;

Пример:

Допустим, мы используем трубу для теплого пола 16х2 . При этом нам нужно обеспечить теплоотдачу 88Вт/м2, температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м2. Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.

Для решения этой задачи выбираем клапан 6310C34 3/4″ВР 25-50°С (kvs1.9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.

Как инсталлировать?

Схема при комбинированной системе отопления теплый пол + радиаторы
Спецификация

Позиция

Артикул

Наименование

1

10017420

Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1. 9)

2

10004254

Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР

3



Насос циркуляции теплых полов 25/4

4

10021100

Термостат комнатный WFHT-Basic + для управления по температуре воздуха

5

10013372

Внешний термодатчик (датчик пола) SENSOR10K

6

10029671

Электротермический привод коллектора 22СХ

7

10004199

Коллектор теплых полов с расходомерами HKV-T на 5 выходов

8

10001885

Фитинг прямой для подключения радиатора DG 3/4″х3/4″

9

10013409

Накладной аварийный термостат WTC, установленный на 60°С

10

10045754

Термоголовка 148A (резьба 30×1. 5)

Схема при комбинированной системе c бойлером


Спецификация

Позиция

Артикул

Наименование

1

10017421

Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)

2

10004254

Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР

3



Насос циркуляции теплых полов

4

10021100

Термостат комнатный WFHT-Basic + для управления по температуре воздуха

5

10013372

Внешний термодатчик (датчик пола) SENSOR10K

6

10021123

Базовый управляющий модуль WFHC  для теплых полов на 6 термостатов, отключает насос при закрытии всех приводов на коллекторе

7

10029671

Электротермический привод коллектора 22СХ

8

10004199

Коллектор теплых полов с расходомерами HKV-Tна 5 выходов

9

10013409

Накладной аварийный термостат WTC, установленный на 60°С

виды смесительных термостатических кранов, схема подключения своими руками

Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.

Что это такое и для чего он нужен

Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.

В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.

Назначение и область применения

Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.

Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.

Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.

Характеристики

Характеристики смесительных клапанов включают в себя:

  1. Способ управления – механический или с помощью электропривода.
  2. Диаметры патрубков.
  3. Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
  4. Пропускную способность.

Из каких материалов изготавливают

Трехходовые смешивающие клапаны изготавливают из следующих материалов:

  • Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.

  • Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.

  • Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.

Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.

Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.

Принцип работы и устройство

Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.

Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.

Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.

Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.

Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.

Преимущества и недостатки

Преимущества трехходовых смешивающих клапанов:

  • Простая конструкция.
  • Стабильное регулирование.
  • Надежность.
  • Герметичность.
  • Достаточная точность регулировки (максимум точности – до 1°С).
  • Долговечность.
  • Относительно компактные габариты.

Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.

Недостатки:

  • Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
  • Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
  • Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.

Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.

Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.

Виды

Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.

По способу приведения в действие трехходовые устройства бывают:

  1. Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
  2. Автоматические.

В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.

Автоматические клапаны бывают:

  • Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.
  • С термостатической головкой и выносным датчиком.
  • С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).
  • На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.

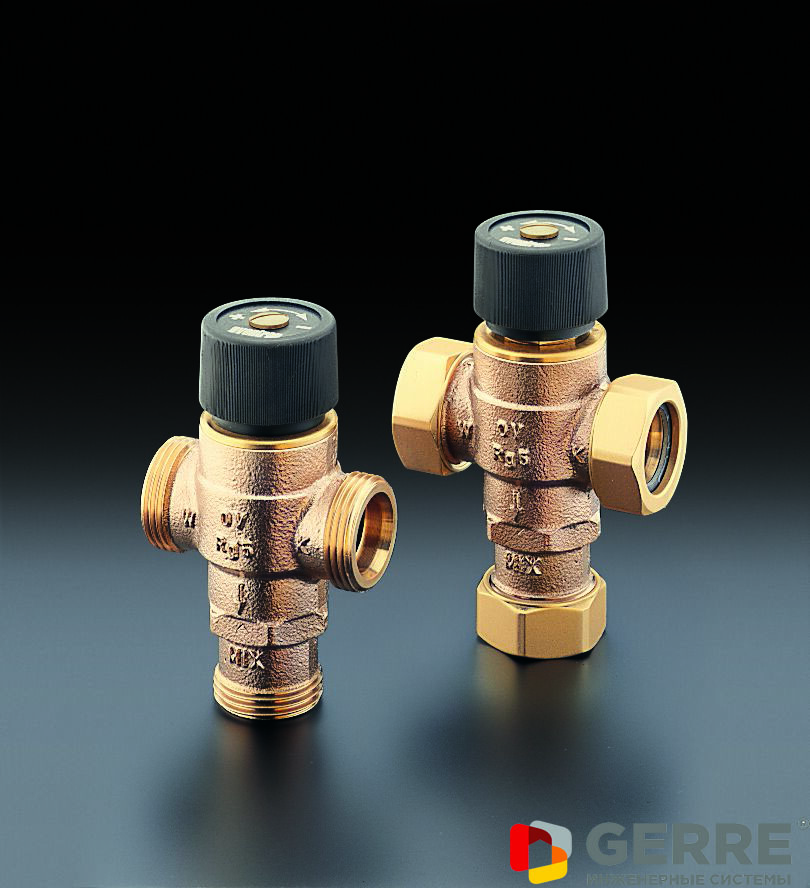

Виды клапанов приведены на фото:

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

  • Название фирмы.
  • Серия и номер модели (например, VTA 321).
  • Условный диаметр в мм (DN 20).
  • Температурный режим, например 20-45С – режим от 20 до 45 °С.
  • Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½», ¾», 1″, 1¼» и так далее либо в мм – 15, 20, 25 мм и т.д.

Срок службы

Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.

Как выбирать

Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.

Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.

Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.

При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.

Популярные производители

На первом месте по качеству – продукция шведской фирмы ESBE. Фирма более ста лет выпускает трубную арматуру различного назначения. Второе место занимает американская компания Honeywell. Распространена арматура фирм HEIMEIER, HERZ, Navien, Danfoss, Mut, Oventrop, Siemens. Стоимость этих изделий опережает качество. Более приемлемая цена у продукции совместного итальянско-российского производителя Valtec.

Примерная цена

Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

На всех вводах-выводах трехходового клапана выбиты буквы:

  1. А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
  2. С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
  3. АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

  • Два разводных гаечных ключа.
  • Накидные гайки-американки, укомплектованные прокладками.
  • Возможно, лента ФУМ.

Ход работ

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления.

При установке привод не должен находиться над клапаном.

Видео по монтажу

На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.

Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Заключение

Я прощаюсь с моим уважаемым читателем. Желаю вам использовать полезную информацию, полученную из статьи, на практике при устройстве теплого пола у себя дома. Подписывайтесь на обновления сайта, приводите на сайт друзей, делитесь интересной информацией с друзьями в соцсетях.

3-ходовой термостатический смесительный клапан

Параметры 3-х ходового термостатического смесительного клапана

Температура ограничивается в любой точке и при прекращении подачи холодной воды уменьшение расхода происходит за считанные секунды.
