Трехходовой клапан для теплого пола esbe: кран ЭСБЕ для теплого пола, разновидности, преимущества

кран ЭСБЕ для теплого пола, разновидности, преимущества

Содержание:

Общая информация
Особенности конструкции трехходового клапана ЭСБЕ
Основные разновидности
Принцип подключения крана ESBE
Смесительный узел
Применение клапанов для отопительных котлов

Несмотря на простую конструкцию, трехходовой клапан esbe относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение всего дома. Приспособления данного типа представлены в продаже в нескольких разновидностях.

Общая информация

Трехходовым клапаном называют устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если объяснять популярно, после включения в состав отопительной системы прибор будет выполнять функцию хорошо известного крана-смесителя, задача которого заключается в переключении или смешивании потоков.

Благодаря трехходовому клапану эсбе достигаются следующие результаты:

1. Перенаправление потоков из разных сетей.
2. Рабочая жидкость приводится к необходимому температурному показателю при помощи смешивания холодной и горячей жидкости.
3. Динамическое перенаправление дает возможность получить струю стабильной температуры.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме.

Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.

Работа прибора происходит примерно так:

1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

• Гидроприводные.
• Электроприводные.
• Пневмоприводные.

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.

Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением. Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип подключения крана ESBE

Для подавляющего числа имеющихся в продаже трехходовых устройств применяется одна схема подключения. Для примера можно рассмотреть установку трехходового крана esbe. Лучше начать с водопроводной системы, где смесительные краны встречаются чаще всего. Клапаны в этом случае препятствуют образованию обратного потока. Дело в том, что холодный и горячий потоки обладают различным давлением, что провоцирует перепады. В результате этого может возникать обратный поток. Системы с клапанами ESBE полностью безопасны в этом отношении.

В отопительных системах приборами данного типа могут оснащаться всего три участка:

• Смесители системы «теплый пол».
• Входящая в котел труба. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
• Выходящая труба, для уменьшения подачи нагретого теплоносителя.

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику.

Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Нужно понимать, что термостат для водяного теплого пола позволяет сократить затраты на отопление. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.

Для выхода из такого положения обычно применяется два варианта действий:

1. Заужается вторая линия.
2. Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.

С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: «Какой трехходовой клапан для твердотопливного котла лучше выбрать, принцип работы и устройство»). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.

Термостатический клапан Esbe VTA572 1″НР 20-55°C (31702100)

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? — присылайте на

почту info@boiler-gas. ru (расчет актуальных цен выполняем бесплатно).

Термостатический клапан Esbe VTA572 1″НР 20-55°C Kvs=4,5 — арматура для теплого пола

• Описание
• Документация
• Отзывы
• Доставка

Характеристики

Товар	Трехходовой клапан
Страна	Швеция
Высота, мм	122
Ширина, мм	56
Бренд	Esbe
Серия	vta572
Длина, мм	84
Тип	Смесительный
Подключение	1″
Назначение	Для водяного теплого пола
Гарантия	1 год
Бренд (рус. )	Эсбе
Материал корпуса	Никелированная латунь
Рабочее давление, бар	10
Резьба	Наружная
Упаковка	1/10
Материал пружины	Нержавеющая сталь
Диаметр	Dn 25
Пропускная способность (kvs), м³/ч	4,5
Наличие	Есть
Макс. температура теплоносителя, °c	100
Цвет рукоятки	Черный
Материал завтора	epdm
Вид смешивания	центральное
Мин. установочная температура, °c	20
Макс. установочная температура, °c	55
Наличие американки	нет

Буклет

Техническая информация

Рекомендации по выбору

Обзор продукции

Каталог продукции

Каталог запчастей

Каталог замен

Декларация о соответствии

Инструкция по монтажу и эксплуатации

+ Добавить комментарий

//»ProductVideo»

Бренд:

Эсбе

Серия:

vta572

Модель:

Страна:

Швеция

Артикул:

31702100

ЭСБЕ | Теплый пол

СОЛНЕЧНАЯ

ОВКВ

ТЕПЛОВЫЕ НАСОСЫ

ТВЕРДОЕ ТОПЛИВО

НЕФТЬ И ГАЗ

БЫТОВАЯ ГОРЯЧАЯ ВОДА

РАДИАТОРЫ

НАПОЛЬНОЕ ОТОПЛЕНИЕ

ОХЛАЖДЕНИЕ

РАСПРЕДЕЛИТЕЛЬНОЕ ОТОПЛЕНИЕ

Фильтр

Выберите категорию продукта Выберите серию продуктов

Выберите категорию продукта

Выберите серию продуктов

Термосифонная система вместе с дополнительным бойлером

Продукты

VMC300

Термосифонная система вместе с дополнительным бойлером с регулируемой температурой отвода.

Продукты

VMD300

Солнечная система с двухуровневой загрузкой в ​​накопительный бак.


Продукты

ВТД300

Солнечная система с загрузкой на 4 уровня в накопительный бак.

Продукты

90 пропорциональный

Термосифонная система вместе с комбинацией клапанов.

Продукты

ВМБ400, ВМБ500

Солнечная система с дополнительным резервом для системы горячего водоснабжения.

Товары

ВТА320, ВТА520

Солнечная система с дополнительным резервом для системы горячего водоснабжения.

Продукты

VMC300

Солнечная система с максимальным использованием стратификации в накопительном баке.

Продукты

ВТД300 VTS520 ВТА320, ВТА520

Большие солнечные системы с приоритетной загрузкой накопительного бака.

Продукты

ВЗЦ, ВЖД

Циркуляционная установка с бивалентным клапаном вместе с контроллером контура радиатора.

Системы отопления с 2-ходовым регулированием и переменным расходом.

Продукты

ВРГ130 ARA600 3-точечный

Системы отопления с 2-ходовым регулированием и местным циркуляционным насосом.

Продукты

ВРГ130 ARA600 3-точечный

Система отопления с 3-ходовым регулированием и местным циркуляционным насосом.

Продукты

ВРГ130 ARA600 3-точечный

Система отопления с 3-ходовым регулированием и местным циркуляционным насосом.

Продукты

ВРГ130 ARA600 3-точечный

Система отопления с 3-ходовым регулированием и местным циркуляционным насосом.

Продукты

ВЛА100 ВЛЭ100 АЛБ100

Системы отопления с 2-ходовым регулированием и местным циркуляционным насосом.

Продукты

ВЛА100 ВЛЭ100 АЛБ100

Система отопления с 3-ходовым регулированием и местным циркуляционным насосом.

Продукты

ВЛА100 ВЛЭ100 АЛБ100

Система отопления с 3-ходовым регулированием и местным циркуляционным насосом.

Продукты

ВЛА100 ВЛЭ100 АЛБ100

Циркуляционный блок со смесительным клапаном вместе с приводом для управления системами отопления.

Товары

ГРА200, ГРА300

Система обработки воздуха с целью регулирования температуры подачи к нагревательным/охлаждающим приборам.

Продукты

ВРК260

Тепловой насос с отопительным контуром и баком ГВС.

Продукты

ВЗЦ, ВЖД ВТА320, ВТА520

Применение теплового насоса с дополнительным источником тепла в качестве резервного.

Продукты

ВЗЦ, ВЖД

Тепловые насосы с поворотным клапаном и контроллером.

Продукты

ВРБ140 90С

Применение теплового насоса с циркуляционным блоком, оснащенным бивалентным клапаном и контроллером.

Применение теплового насоса с циркуляционными агрегатами, предназначенными для контуров отопления, где требуется управление по погоде или внутренней/наружной температуре и управление насосом.

Продукты

GRC200 GRC200 GRC200 ГДА200, ГДА300 ГМА400, ГМА500

Эффективная загрузка резервуара.

Продукты

LTC300

Эффективная загрузка накопительного бака циркуляционным насосом собственного выбора.

Продукты

VTC300 VTC500 АТА200

Эффективная загрузка резервуара с помощью электрического контроллера.


Продукты

ВРГ130 CRA200

Эффективная и быстрая загрузка резервуара с помощью электрического контроллера.

Продукты

ВРБ140 CRA200

Эффективная загрузка резервуаров с помощью имеющегося оборудования для обеспечения безопасности.

Продукты

LTC300 АТА200 CTF150

Применение на твердом топливе с резервным источником тепла.

Продукты

VTC500 ВРБ140 90С

Циркуляционная установка с бивалентным клапаном и приводом для работы на твердом топливе.

Продукты

ГБА200

Датчик температуры обратного потока, предназначенный для систем с твердым топливом, где требуется контроль температуры обратного потока.

Продукты

GST200

Блок измерения температуры обратной линии, предназначенный для систем с твердым топливом, где требуется контроль температуры обратной линии.

Продукты

GST200 GFA200, GFA300 ГРА200, ГРА300 ГДА200, ГДА300 ГМА400, ГМА500

Цепь радиатора, управляемая клапаном.

Продукты

ВРГ130 КРБ200

Контур радиатора с клапанным управлением и повышенной температурой обратки.

Продукты

ВРГ140 КРБ200 90С

Модулирующий источник тепла с радиаторным контуром и автономным теплым полом.

Продукты

ВТА370, ВТА570

Термосифонная система вместе с дополнительным бойлером.

Продукты

VMC300

Термосифонная система вместе с дополнительным бойлером с регулируемой температурой отвода.

Продукты

VMD300

Циркуляционный блок со смесительным клапаном вместе с контроллером для радиаторного контура.

Продукты

GRC100

ГВС с компактной комбинацией клапанов.

Товары

ВМБ400, ВМБ500

Термосифонная система вместе с дополнительным бойлером.

Продукты

VMC300

Термосифонная система вместе с дополнительным бойлером с регулируемой температурой отвода.

Продукты

VMD300

Циркуляционная установка для оптимизации транспортировки энергии в системах горячего водоснабжения.

Продукты

ГДА200, ГДА300 ГМА400, ГМА500

Косвенное регулирование температуры горячей питьевой воды с помощью контроллера PHW CRS130 и клапана ограничения расхода VTF320

Товары

VTF320 CRS210 ВРГ130 ВТА360 ВТА350, ВТА550

3-ходовой клапан вместе с контроллером контура радиатора.

Продукты

ВРГ130 КРБ200 90С

4-ходовой клапан вместе с контроллером контура радиатора.

Продукты

ВРГ140 КРБ200 90С

4-ходовой бивалентный вместе с контроллером контура радиатора.

Продукты

ВРБ140 КРБ200 90С

Бивалентная система отопления с независимым радиаторным контуром и подпольной системой.

Продукты

ВРБ140 КРБ200 90С

Установка с прямой циркуляцией, предназначенная для наиболее эффективной транспортировки энергии.

Товары

ГДА200, ГДА300

Термостатический регулируемый теплый пол с одной зоной.

Продукты

ВТА370, ВТА570

Термостатический регулируемый теплый пол с несколькими зонами.

Продукты

ВТА370, ВТА570

Регулируемая постоянная температура для обогрева пола с несколькими зонами.

Продукты

ВРГ130 CRA200

Внутренний / наружный регулируемый теплый пол с несколькими зонами.

Продукты

ВРГ130 КРБ200 90С

Бивалентная система отопления с независимым радиаторным контуром и подпольной системой.

Продукты

ВРБ140 КРБ200 90С

Циркуляционный блок с бивалентным клапаном вместе с приводом для управления теплым полом.

Товары

ГБА200 ГМА400, ГМА500

Циркуляционная установка с термостатическим регулированием температуры для теплых полов.

Продукты

GFA200, GFA300

Термостатический регулируемый теплый пол с одной зоной.


Товары

ВТГ140

Система охлаждения с 3-ходовой регулировкой и циркуляцией.

Продукты

ВРГ130 ARA600 3-точечный

Система охлаждения с двухсторонней регулировкой и переменным потоком.

Товары

ВРГ130 ARA600 3-точечный

Система охлаждения с 3-ходовой регулировкой и циркуляцией.

Продукты

ВЛА100 ВЛЭ100 АЛБ100

Система охлаждения с двухсторонней регулировкой и переменным потоком.

Продукты

ВЛА100 ВЛЭ100 АЛБ100

Смесительный клапан циркуляционного блока вместе с приводом для управления системами охлаждения.

Продукты

ГРА200, ГРА300

Трехходовой кран на систему отопления: принцип работы, выбор, установка

Для постоянного поддержания комфортного теплового баланса в доме необходим такой элемент, как трехходовой клапан на систему отопления, равномерно распределяющий тепло по всем помещениям включается в контур отопления.

Несмотря на важность этого агрегата, он не отличается сложной конструкцией. Давайте рассмотрим конструктивные особенности и принципы работы трехходового клапана. Каких правил следует придерживаться при выборе устройства и какие нюансы присутствуют при его установке.

Содержание статьи:

• Особенности трехходового клапана
  • Разделительно-смесительные устройства
  • Конструкция трехходового крана
  • Принцип действия устройства
  • Привод
  • 2
  • 2
  • 2
  • 2 Где используются трехходовые клапаны?
  • Нюансы выбора крепления
  • Трехходовые приборы производителей
  • Особенности установки изделия
    • Общие рекомендации по установке
    • Вставка смесительного клапана
    • Монтаж разделительного устройства
  • Выводы и полезное видео по теме

  Особенности трехходового клапана

  Вода, поступающая в радиатор, имеет определенную температуру, на которую зачастую невозможно повлиять . Трехходовой клапан регулирует изменение не температуры, а количества жидкости.

  Это дает возможность, не изменяя площади радиатора, подавать в помещения необходимое количество тепла, но только в пределах мощности системы.

  Устройства разделения и смешивания

  Визуально трехходовой кран напоминает тройник, но выполняет совсем другие функции. Такой узел, оснащенный термостатом, относится к запорной арматуре и является одним из ее основных элементов.

  Эти устройства бывают двух типов: разделительные и смесительные.

  Первый используется, когда теплоноситель нужно подавать одновременно в нескольких направлениях. По сути, узел представляет собой смеситель, формирующий стабильный поток с заданной температурой. Монтируют его в сети, по которой подается нагретый воздух, и в системах водоснабжения.

  Клапан трехходовой используется как в качестве смесителя, так и в качестве распределителя воздуха или теплой воды

  Изделия второго типа служат для объединения потоков и их терморегуляции. Для входных потоков, имеющих разную температуру, предусмотрено два отверстия, а для их выхода – одно. Они используются при устройстве теплых полов для предотвращения перегрева поверхности.

  Трехходовой клапан и регулятор температуры можно приобрести отдельно. Для автономных систем отопления все же покупка конструкции с терморегулятором считается более рациональным и эффективным решением.

  Конструкция кранов трехходовых

  По конструкции задвижки делятся на седельные и поворотные. Принцип работы первого основан на ритмичном перемещении штока по вертикали – схема регулировки «шток-седло». Это мнение относится к смесительным клапанам. Часто управление осуществляется электромеханическим приводом.

  Ключевым элементом поворотной конструкции является вращающийся сектор. При движении шток воздействует на шаровой кран, и тот частично или полностью перекрывает подачу теплоносителя. Эта схема регулировки называется «шарик-гнездо».

  Эти устройства обладают повышенной износостойкостью. Они адаптированы к большим перепадам температур и относятся к классу клапанов. В частных домах, где вода расходуется в относительно небольших количествах, они могут выполнять функции смесителей.

  Особенностью смесительного клапана является наличие одного выхода и двух входов. Он предназначен для регулирования температуры рабочей жидкости путем объединения высокотемпературных и низкотемпературных потоков. При соответствующей установке продукт также может разделять потоки.

  Здесь схематически показана работа трехходового крана седельного смесительно-сепараторного типа

  Клапан трехходовой разделительного типа применяется при необходимости подачи горячего теплоносителя в нескольких направлениях.

  Все модели таких кранов кое-чем отличаются друг от друга:

  • затвор механика — может быть как натяжной, так и сальниковой;
  • заглушка — бывают L, T, S-образные;
  • тип затвора — бывают цилиндрические, сферические, конические;
  • Соединение контуров — с помощью муфты, фланца, сваркой и т. п.;
  • способ управления — автоматический, полуавтоматический, ручной.

  Смесительное устройство снабжено штоком, расположенным по центру, в нем один шаровой кран. Закрывает в нужный момент заслонку воздухозаборника.

  В устройствах разъемного типа шток оборудован двумя вентилями, установленными на выходных патрубках.

  Он работает немного по-другому. Работа трехходового клапана после детального разбора его конструкции становится более понятной.

  Компонентами трехходового клапана являются: корпус (1), вкладыш клапана (2), конус клапана (3), полированный шток клапана (4), седло клапана (5), напорная камера (6), сальниковая коробка. уплотнение (7)

  Корпус данного изделия литой. Изготавливается из латуни или бронзы с гальваническим никелированием. Он выполняет как защитные, так и декоративные функции. Для соединения с трубопроводом имеются отводы с резьбой – всего три штуки. Тип резьбового соединения зависит от выбранной модели.

  Оптимальное давление в системе отопления для стабильной работы клапана 10 кг/см². Превышение этого значения может вызвать проблемы.

  Есть ограничения по температурным показателям — 95º для котлов, 110º — для солнечных панелей. Допустимый контроль температуры охлаждающей жидкости в разных моделях находится в пределах 20-60º. Производительность колеблется в пределах 1,6–2,5 м ³ /ч

  Принцип работы устройства

  Установив трехходовой смесительный клапан, можно добиться того, чтобы температура жидкости на выходе имела значение в пределах установленные лимиты.

  Принцип работы закрытой системы отопления и системы ПБР одинаков. Отличие лишь в том, что в первом случае теплоноситель равномерно передает тепло от источника к радиаторам, а во втором – передает теплую воду бытовым приборам.

  До достижения термодатчиком определенной температуры охлаждающая жидкость подается из передней трубы и беспрепятственно поступает вправо. Когда рабочий элемент достигает температуры выше установленного значения, он расширяется.

  Это влечет за собой перемещение клапана вертикально вниз и, как следствие, перекрытие пути входа нагретого теплоносителя снизу. Далее открывается левый патрубок для подачи холодной жидкости.

  На схеме показан порядок подключения трехходового клапана к автономной системе отопления. При его отсутствии возможно образование конденсата в контуре обратки в результате снижения температуры

  Смешивание холодной жидкости с горячей уравновешивает температуру. Термочувствительный элемент принимает прежнюю форму, а заслонка — исходное положение.

  Если трехходовой клапан установлен в обратном контуре, то процесс должен происходить в обратной последовательности. При остывании жидкости открывается прямой путь для горячей воды от бойлера.

  Приводная шестерня

  Тип привода также может различаться для клапанов. Привод может быть как гидравлическим, так и электромеханическим, пневматическим, ручным.

  Электромеханический привод подразделяется на типы, наиболее распространенным из которых является простой термостатический. Он функционирует в результате расширения жидкости с термоактивным элементом в своем составе. Результат — давление на шток. Это легкосъемная конструкция, используемая в изделиях, устанавливаемых в бытовых системах.

  Следующий вариант – привод с термостатической головкой, оснащенной термочувствительным элементом. Устройство дополнено выносным датчиком температуры, расположенным непосредственно в трубопроводе. Капиллярная трубка соединяет его с приводом.

  Этот тип корректировки считается наиболее точным. При желании простой термостатический привод можно легко заменить термостатической головкой.

  Для электроклапана механизм срабатывания может включать электромагниты, сервоприводы, на базе маломощных двигателей или систем трансмиссии

  Возможен вариант трехходового клапана с электроприводом. Он управляется контроллером, оснащенным датчиками температуры и выдающим команды основному механизму. Упрощенной версией привода с контроллером является сервопривод.

  Непосредственно управляет клапаном. Самый простой привод – ручной. Здесь регулировка осуществляется поворотом пластикового колпачка, имеющего резьбовое соединение. Его дно соприкасается с концом стержня. При скручивании или откручивании шпуля перемещается.

  Наличие электропривода или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Изначально трехходовой клапан не включает приводной механизм. Приобретается отдельно исходя из особенностей конкретной системы отопления. Вы можете использовать продукт в любой системе отопления.

  Где используются трехходовые клапаны?

  Существуют клапаны этого типа в различных исполнениях. Они включены в схему подключения. обеспечить равномерный прогрев всех его секций и исключить перегрев отдельных ветвей.

  В случае с твердотопливным котлом в его камере часто наблюдается конденсат. Бороться с ней поможет установка трехходового крана.

  Клапан, встроенный в систему «теплый пол», отвечает за поддержание температуры на нужном уровне, смешивание небольших порций горячей воды с теплоносителем

  Трехходовой прибор эффективно работает в системе отопления, когда есть необходимость подключения контура ГВС и разделения тепловых потоков.

  Использование клапана в жгуте радиатора устраняет необходимость в . Установка его на обратке создает условия для устройства короткого замыкания.

  Нюансы выбора приспособления

  Общие рекомендации при выборе подходящего трехходового клапана:

  1. Предпочтительны известные производители. Часто на рынке встречается некачественная арматура неизвестных фирм.
  2. Изделия из меди или латуни обладают большей износостойкостью.
  3. Ручное управление более надежно, но менее функционально.

  Ключевым моментом являются технические параметры системы, в которой предполагается его установка. Учитываются такие характеристики: уровень давления, максимальная температура теплоносителя в месте установки прибора, допустимый перепад давления, объем воды, проходящий через клапан.

  Только клапан с подходящей пропускной способностью будет работать хорошо. Для этого вам необходимо сравнить производительность вашей сантехнической системы с коэффициентом пропускной способности устройства. Обязательная маркировка на каждой модели.

  Для помещений ограниченной площади, таких как ванная, нерационально выбирать дорогой вентиль с термосмесителем.

  На больших площадях с подогревом полов требуется устройство с автоматическим регулированием температуры. Руководящим принципом при выборе также должно быть соответствие продукции. ГОСТ 12894-2005 .

  Стоимость может быть самой разной, все зависит от производителя.

  В загородных домах с установленным контуром отопления не очень сложно. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.

  Работает автономно и не имеет термоголовки, датчика и даже стержня. Термостатический элемент, управляющий его работой, настроен на определенную температуру и расположен в корпусе.

  Трехходовые клапаны производителей

  На рынке представлен большой ассортимент трехходовых клапанов как известных, так и неизвестных производителей. Модель можно выбрать после того, как будут определены общие параметры изделия.

  Первое место в рейтинге продаж занимает арматура шведской фирмы Эсбе . Это достаточно известный бренд, поэтому трехполосные изделия отличаются надежностью и долговечностью.

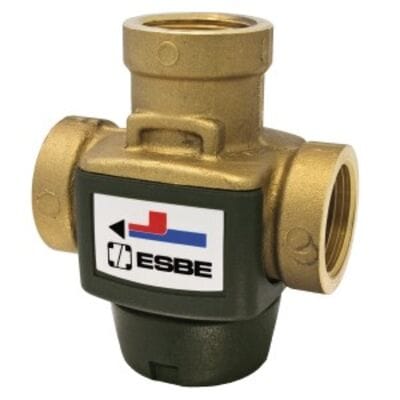

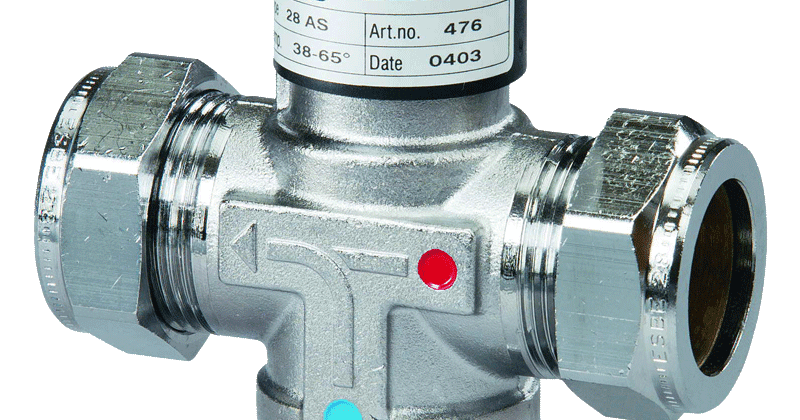

  Трехходовой клапан Esbe смесительного типа используется как в системах отопления, так и в системах охлаждения. Они могут регулироваться вручную или автоматически.

  Корейские потребители известны своими качественными трехходовыми клапанами. Навьен . Их следует приобретать при наличии котла этой же фирмы.

  Большая точность регулировки достигается за счет установки датского устройства Danfoss . Он работает полностью автоматически.

  Клапаны отличаются хорошим качеством и доступной стоимостью. Valtec изготовлен совместно специалистами Италии и России.

  Продукция компании Efficient US Hanivel (Honeywell) . Эти клапаны имеют простую конструкцию, просты в установке.

  Особенности монтажа изделия

  При монтаже трехходовой арматуры есть много нюансов. От их учета зависит бесперебойное функционирование системы отопления. К каждому клапану производитель прилагает инструкцию, соблюдение которой впоследствии позволит избежать многих неприятностей.

  Общие рекомендации по установке

  Главное изначально установить клапан в правильное положение, руководствуясь подсказками, указанными стрелками на корпусе. Стрелки указывают траекторию течения воды.

  Символ А обозначает прямой ход, В — перпендикулярное или обходное направление, АВ — комбинированный вход или выход.

  В зависимости от направления различают две модели клапанов:

  • с симметричным или Т-образным контуром;
  • с асимметричной или L-образной формой.

  При монтаже по первому из них жидкость поступает в клапан через торцевые отверстия. Выходит через центр после смешивания.

  Во втором варианте теплый поток заходит с торца, а холодный снизу. Выход после смешения мультитемпературной жидкости происходит через второй конец.

  Схема установки клапана, представленная на фото, применяется в системах отопления с питанием от напорного коллектора

  Второй важный момент при установке смесительного клапана – нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ требуется подготовка: перед местом установки перекрывается вода. Далее проверьте трубопровод на наличие в нем остатков, которые могут привести к выходу из строя прокладки клапана.

  Главное, выбрать место для установки так, чтобы к клапану был доступ. Возможно, вам придется проверить или разобрать его позже. Все это требует свободного места.

  Вставка смесительного клапана

  При установке трехходового смесительного клапана в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера подключения системы отопления.

  Когда по условиям эксплуатации котла допустимо такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае установите перемычку, дросселирующую избыточное давление. Устанавливается параллельно смесительному клапану.

  Данная схема используется при подключении системы отопления к безнапорному коллектору. Важно правильно подобрать вариант установки, исходя из особенностей вашего трубопровода

  Схема на фото – гарантия качественного контроля параметров системы. Если трехходовой клапан подключается непосредственно к котлу, что чаще всего бывает в автономных системах отопления, требуется вставка балансировочного клапана.

  Если пренебречь рекомендацией по установке балансировочного устройства, в порту АВ могут происходить значительные изменения расхода рабочей жидкости в зависимости от положения штока.

  Подключение по приведенной выше схеме не гарантирует отсутствие циркуляции теплоносителя через источник. Для этого в его контур необходимо дополнительно подключить гидроизолятор и циркуляционный насос.

  Смесительный клапан также установлен для разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать исходный контур, но возможен перепуск жидкости в обратку. Чаще всего такой вариант используется при наличии автономной котельной.

  Балансировочный клапан монтируется на участке трубопровода трехходового клапана, подключенного к порту, обозначенному буквой B. Его гидравлическое сопротивление должно быть идентично сопротивлению котла

  Следует учитывать, что некоторые модели могут вызывать вибрацию и шум. Это связано с несогласованными направлениями потоков в трубопроводе и продукта смешения. Из-за этого давление на клапане может упасть ниже допустимого значения.

  Монтаж разделительного устройства

  При температуре источника выше, чем нужно потребителю, в схему включается разделительный клапан потока. В этом случае при постоянном расходе как в контуре котла, так и у потребителя перегретая жидкость не будет поступать к последнему.

  Для работы схемы необходимо наличие обеих схем.

  Исходя из вышеизложенного, можно резюмировать общие рекомендации:

  1. При установке любого трехходового клапана манометры устанавливаются до и после него.
  2. Во избежание загрязнения перед изделием устанавливается фильтр.
  3. Корпус устройства не должен подвергаться никакой нагрузке.
  4. Должна быть обеспечена хорошая регулировка путем установки перед клапаном устройств, ограничивающих избыточное давление.
  5. Во время установки клапан не должен находиться над приводом.

  Также необходимо выдерживать рекомендованные производителем прямые участки до и после изделия. Несоблюдение этого правила повлечет за собой изменение заявленных технических характеристик. Гарантия на устройство действовать не будет.

  Выводы и полезное видео по теме

  Нюансы установки, учет которых гарантирует правильную работу клапана:

  Детали установки клапана при устройстве теплого пола:
