Плёночный тёплый пол под линолеум

Линолеум – довольно широко используемый материал для половых покрытий, главное его достоинство – низкая цена. Но низкая цена автоматически свидетельствует, что качество материала не совсем отвечает современным требованиям. Одна из проблемных характеристик – во время эксплуатации могут выделяться вредные химические соединения. На этот критерий нужно обращать внимание во время выбора конкретного линолеумам под теплые полы.

Теплый пол под линолеум

Линолеум может быть:

На ПВХ основании. Один из наиболее дешевых вариантов, имеет ограничения по максимальному нагреву. Большинство видов запрещается нагревать до температуры выше +28°С. Для теплых полов нужно применять очень осторожно и постоянно контролировать режим нагрева;
Глифталевый. Поверхность покрыта особо прочным глифталевым лаком. По эксплуатационным характеристикам отвечает современным требованиям. Считается оптимальным вариантом для обустройства теплых полов. Недостаток – относительно высокая цена; Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе
Резиновый. Самый дешевый, в жилых помещениях используется редко из-за неудовлетворительных показателей качества. Допускается к применению во время обустройства теплых полов; Резиновый линолеум
Однослойный. Тонкий материал, очень дешевый и очень непрочный, используется в загрязненных местах, требует частой замены. Укладывается без стыков, места нахлеста завариваются специальным оборудованием; Гомогенный однослойный линолеум
Утепленные линолеумы. Сложный, толстый и дорогой материал, имеющий низкие значения коэффициента теплопроводности. Для теплых полов использовать не рекомендуется, понижает эффективность работы отопительной системы. Линолеум утепленный

Нужно обращать внимание еще на одну характеристику линолеума – наличие или отсутствие подстилочного слоя из тканей. Если так слой есть, то показатели теплопроводности значительно понижаются, применять материал для обустройства пленочного теплого пола нежелательно.

Содержание

Пошаговая инструкция укладки
Видео – Как подключить регулятор к теплому полу
Как протестировать функциональность нагрева пола
Финишное покрытие теплого пола
Практические советы
Видео – Процесс укладки пленочного пола под линолеум

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

Комплект пленочного теплого полаВыбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на полУкладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

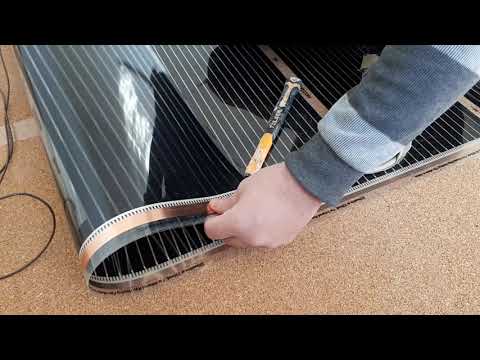

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

Крепление контактного зажима к термопленкеКрепление контактного зажима к термопленкеУстановленный на термопленку контактный зажим (вид снизу)Пример правильной установки изоляции линии отреза медной шиныОкончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажимеПример правильной установки нижнего листа изоляции для контактных зажимовУстановка верхнего листа изоляцииВид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры полаДатчик прикрепляется к термопленке битумной изоляциейстановленный и приклеенный датчик температуры пола. Вид снизу термопленкиУстановленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Выбор места установкиУстановка терморегулятора для пленочного теплого полаМеханический терморегуляторУстановка терморегулятора

Видео – Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Как протестировать функциональность нагрева пола

Тестируем систему

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Тёплый пол под линолеумом

Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

Монтаж инфракрасного теплого пола под линолеум

Инфракрасный теплый пол под линолеум монтируют в качестве дополнительного или основного отопления. Перед укладкой необходимо составить схему раскладки термопленки с учетом особенностей планировки и меблировки помещения. Не рекомендуется выполнять монтаж пленки в местах установки тяжелой мебели: книжных и посудных шкафов, диванов. Пленочные теплые полы под линолеум монтируют на бетонное основание, черновой пол и по лагам. Конструктивные особенности основания влияют на технологию укладки.

Монтаж пленочного пола на ровное основание под линолеум

Для отапливаемого помещения рекомендуется купить инфракрасный теплый пол под линолеум мощностью 150 Вт/кв.м. Для необогреваемого помещения рекомендуемая мощность нагревательного элемента 220 Вт/кв.м. Выполняется укладка на ровное бетонного основания, плитку, шпунтованную доску. Монтаж инфракрасного теплого пола под линолеум производится в следующем порядке:

На чистое основание укладывается отражающая подложка.
Стыки между полосами подложки проклеиваются алюминиевым скотчем.
Укладывается теплый пол на монтажный скотч.
Выполняется подключение нагревательных элементов термопленки.
Устанавливается и подключается терморегулятор.
Выполняется проверка работы нагревательных элементов.
Укладывается полиэтиленовая пленка с нахлестом 10 см, швы проклеиваются скотчем.
Настилаются листы влагостойкой фанеры толщиной не менее 10 см. Между листами оставляют компенсационный зазор 2-3 мм.
На фанеру настилают финишное напольное покрытие.

Не допускается монтировать инфракрасный пол под линолеум без слоя фанеры. По сравнению с теплым полом под ламинат — финишное напольное покрытие мягкое, в процессе эксплуатации можно легко повредить нагревательные элементы,

Монтаж пленочного теплого пола по лагам

Конструкция пола по лагам более сложная. На подготовительном этапе выполняют следующие работы:

Перед установкой лаг основание застилают слоем гидрозоляции.
Укладывают лаги.
Между деревянным брусом укладывают или засыпают теплоизоляцию.
Укладывают лист влагостойкой фанеры или OSB.

На подготовленное ровное основание выполняют монтаж пленочного теплого пола под линолеум по приведенной выше схеме. Наличие слоя теплоизоляции между лагами позволяет экономно расходовать электроэнергию на обогрев помещения.

Практические советы по монтажу теплого пола

Укладывая пленочный теплый пол под линолеум, необходимо не допускать наложение листов термопленки. Финишное покрытие нельзя клеить к фанере мастиками или клеевыми составами. При нагреве эти средства могут выделять вредные вещества. Неравномерный нагрев вызывает вспучивание мастики – удалить такие дефекты сложно. Линолеум просто расстилают по поверхности. При большой площади помещения напольное покрытие крепят к фанере строительным степлером в малозаметных местах. От подвижек поможет фиксация скобами под плинтусом. Оптимальный температурный режим нагрева пола под линолеумом +25…+26°С.

Теплый пол под линолеум на бетонный пол: инструкция по укладке по шагам

Поставив задачу устроить теплый пол под линолеум на бетонный пол, необходимо решить непростую задачу. Хотя линолеум на строительном рынке представлен в большом ассортименте, не все, что предлагается, выдерживает температурные нагрузки. С технологией устройства и выбором материалов стоит разобраться. Это правда?

Мы расскажем о том, как строится система теплого пола на бетонном основании с последующей укладкой линолеума. Предлагаемая нами статья подробно излагает все этапы строительства: от выбора материалов до чистовых отделочных работ. Описаны популярные варианты устройства.

Содержание статьи:

Секреты устройства теплого пола под линолеум на бетоне
Какой линолеум выбрать?
Устройство бетонного пола
Инфракрасная пленка на бетонный пол
- Особенности экранирующего слоя и его укладка
- Монтаж инфракрасной пленки
- Укладка линолеума поверх ИК системы
Водяной пол 0
0 Электрический пол
Выводы и полезное видео по теме

Секреты устройства теплого пола под линолеум на бетоне

Несмотря на свою большую популярность, этот материал вряд ли является лучшим вариантом для отделки покрытий на теплый пол. Хорошие теплоизоляционные свойства, изменение формы и цвета под воздействием высокой температуры – это далеко не все его недостатки. Вероятность выделения вредных веществ при нагреве – основной недостаток этого напольного покрытия.

Однако, если вы не хотите видеть на полу ничего, кроме линолеума, под него можно постелить теплый пол, но не всех видов. Наиболее подходящими видами теплых полов в данном случае являются водяные и электрические, к которым относятся инфракрасные и кабельные виды.

Обязательные условия — монтаж по всем правилам и строгое соблюдение температурного режима. К бетонному основанию предъявляются отдельные требования. Его нужно подготовить так, чтобы не было перепадов по высоте. Допустимым считается, если на площади 2 м² разница неровностей не превышает 0,2 см.

Основание требует тщательной очистки с последующим нанесением грунтовки и гидроизоляционного слоя. Для уравновешивания расширения, возникающего при работе пола, стены по периметру опускаются компенсационной лентой из вспененного полиэтилена.

Так как многие марки линолеума оснащены подложкой, способной самостоятельно выполнять роль утеплителя, не все его виды смогут пропускать тепловые лучи систем отопления

Какой линолеум выбрать?

Линолеум, представленный на рынке, несмотря на внешнее сходство, отличается разными параметрами. Он может иметь разную толщину, состав, структуру, а твердеющая основа, если она присутствует, может отличаться по типу.

При выборе линолеума нужно правильно пользоваться информацией, зашифрованной в маркировке, наносимой производителем. В нем закодирована информация о составе данного вида покрытия, возможности нагрева, максимально допустимой температуре.

Срочно исключить из списка материал на основе глифталевого полимера, т.е. алкидный линолеум. Это низкотеплопроводное покрытие, которое со временем меняет свой размер. Для монтажа теплых полов эти свойства являются большим минусом.

Неподходящим вариантом является колоксилиновый линолеум на основе нитроцеллюлозы, обладающий высокой горючестью. Хотя в состав такого линолеума входит антипиреновая кислота, что несколько снижает пожароопасность материала, устраивать под ним теплые полы не советуют.

Если выбранный линолеум рекомендован производителем для укладки в паре с теплым полом, на нем имеется такая разрешительная маркировка, как на фото

Релин линолеума каучукового также не следует рассматривать. Помимо того, что он является хорошим теплоизолятором, при нагреве снизу материал может менять структуру. Это быстро приведет к его разрушению.

Линолеум поливинилхлоридный, обладающий хорошими прочностными и гигиеническими характеристиками, больше других видов подходит для теплого пола. Более дорогой вариант – натуральный линолеум (мармолиум), созданный на основе безопасных компонентов.

Содержит джутовую ткань, натуральные красители и другие натуральные ингредиенты. Главное правило: линолеум ПВХ можно нагревать только до 30⁰, а натуральный – максимум до 27⁰.

При выборе линолеума ПВХ для отделки теплых полов лучше учитывать не его бытовой вид, а коммерческий или полукоммерческий, как более долговечный. Теплоизоляционная основа для этой цели не нужна, она только снизит эффективность системы.

Материал больше подходит либо без основы, либо с очень тонкой тканевой подложкой. Первое время виниловый линолеум в паре с нагревательным кабелем может издавать неприятный запах, но потом он исчезнет.

Устройство бетонного пола

Немедленно решите проблемы, связанные с бетонным основанием, и сможете выбрать подходящий вид линолеума, когда черновой пол уже есть. Если вместо него только старое прогнившее деревянное основание или просто грунт, нужно заняться устройством самого бетонного пола.

Процесс состоит из нескольких этапов:

демонтаж старого пола, если он есть;
выравнивание основания;
амортизирующие устройства;
устройство утепляющего слоя;
Приготовление и заливка бетонного раствора.

Выравнивание почвы осуществляется лопатой. Затем приступают к созданию подушки. Для этого насыпают щебень или мелкие кусочки кирпича, битый шифер на высоту около 50 мм. Все это немного утрамбовано.

По периметру помещение закрывается листовым пенопластом толщиной 20 — 50 мм. Он послужит опалубкой, а заодно уравновесит тепловое расширение бетонного основания. На этот слой насыпается чистый песок – 10 сантиметров.

Далее следует укладка второго вида утеплителя. Наиболее подходит для этого предпочтительнее марка Пеноплэкс, которая выпускается в виде жестких плит толщиной не менее 50 мм.

Пенополистирол или полистирол устойчив к температурным перепадам, экологичен, хорошо переносит сжимающие нагрузки, влагостоек, долговечен

На листах производителем предусмотрено замковое соединение, поэтому при их укладке не остается щелей. При монтаже необходимо следить за горизонтальностью с помощью уровня. Гидроизоляция здесь не нужна, т.к. материал крайне устойчив к влаге.

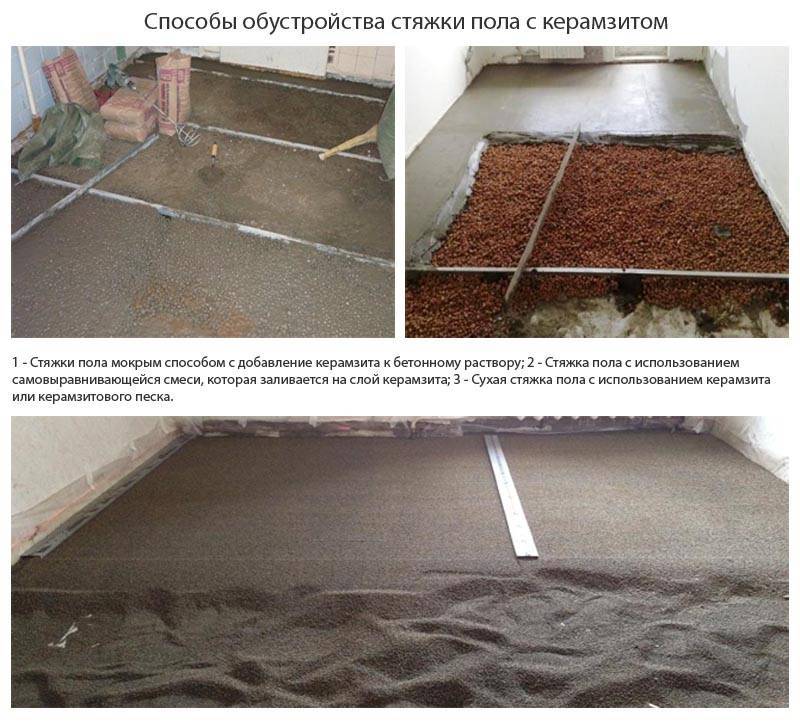

Следующий шаг – приготовление раствора. Оптимальное соотношение компонентов – 1 часть цемента, вдвое больше песка и втрое больше отсева. В результате раствор не должен быть жидким, но и не чрезмерно густым.

Чтобы не сильно нагружать пол, в бетонный раствор вводят легкие наполнители и выравниватели. Перед заливкой раствора к стенам выставляют маяки, между ними натягивается шнур. Ориентируясь по этим отметкам, ставятся промежуточные маркерные рейки.

Цементная основа традиционного состава высотой 10 мм весит около 20 кг, поэтому ее можно использовать только при устройстве теплого пола на первом этаже дома или при наличии под ним очень прочного пола

Поверхность увлажняют и выкладывают на нее раствор между маяками и выравнивают правилом. По мере схватывания поверхность выравнивается. В конце примените строительный уровень, чтобы проверить горизонтальность. После снятия этикеток образовавшиеся пустоты заливают раствором и оставляют все до полного высыхания.

Инфракрасная пленка на бетонный пол

Этот вариант теплого пола наиболее лояльный к линолеуму, но тонкую пленку легко повредить, поэтому бетонное основание под ней должно быть идеально гладким. Для эффективной теплопередачи инфракрасными обогревателями этот процесс должен происходить в одном направлении.

По такому же принципу работает любая другая система «теплый пол». Односторонняя теплопередача возможна только в том случае, когда теплопроводность материалов, расположенных снизу и сверху по отношению к нагревательным элементам, кардинально различается.

Теплоемкость верхнего слоя должна быть значительно выше, чем у чернового пола. При соблюдении этих условий КПД может достигать 97%. При этом установка этой системы не вносит существенных корректировок в высотные параметры помещения.

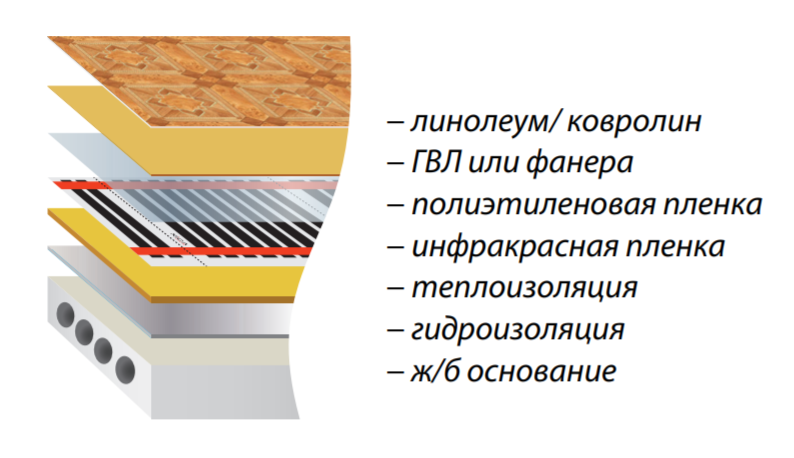

Компоненты теплого пола: бетонное основание (1), теплоотражающая подложка (2), инфракрасный пол (3), полиэтиленовая пленка (4), фанерный лист (5), клеевой слой (6), линолеум (7)

Чтобы уложить инфракрасную пленку на бетонный пол, необходимо предварительно установить термозащиту. После этого начинаются работы, предшествующие укладке линолеума.

Особенности защитного слоя и его укладка

Благодаря высокой отражательной способности теплозащитный экран может снизить передачу тепла бетонному полу в среднем на 75%. Оптимальный вариант – фольгированное покрытие с основой из лавсана.

Есть и другие более дешевые металлизированные материалы на основе вспененного полиэтилена, но теплопроводность у них выше, поэтому теплопотери тоже будут большими. Рациональный подход к этому вопросу предполагает приобретение системы электро- и теплоизоляции вместе с нагревательными элементами.

Лучше, когда все это выпускает один известный производитель. Качество теплоизоляционных материалов является гарантией рационального расхода энергии на отопление. Теплозащитный экран нужен только в местах укладки пленки, но лучше уложить его по всей площади во избежание неровностей.

Монтаж осуществляется в следующей последовательности:

Выложить термополосы на бетонное основание, направляя отражающую сторону вверх.
Соедините отдельные полоски двусторонним скотчем.
Датчик температуры прокладывают между лентами и фиксируют скотчем.
Соединяют датчик и регулятор проводами, защищая их коробом или пряча в штробы, выполненные в бетоне.

Хорошее качество и комплектующие производства таких производителей, как Q-term, Lavita, Enerpia, Rexva, отмечают многие потребители. У них примерно одинаковые технические характеристики, а разница в стоимости является особенностью ценовой политики конкретной компании.

Выбор следует делать в соответствии с пропускной способностью и максимальной мощностью. Для линолеума оптимальная мощность составляет 150 Вт/м². При таком значении структура покрытия не меняется и не выделяются вредные вещества.

Крепление инфракрасной пленки

Для минимизации количества сегментов и точек подключения вдоль помещения размещают полосы. Перед укладкой пленка делится на части. Длина полотна зависит от его ширины. Для метровой пленки нарежем на отрезки длиной до 7 м, шириной 0,8 м – 10, а для полуметрового полотна максимальная длина термополосы 13 м.

Блоки лучше соединять проводом ПВ — 3,1 х 1,5, что обеспечит их минимальный нагрев при пиковой нагрузке 10 А. Блоки индивидуально подключаются каждый к терморегулятору или ближайшим распределительным коробкам

Правильная планировка – отступ от стен 200 мм, зазор между планками от 30 до 50 мм, контакты максимально приближены к стене, на которой будет стоять термостат.

Ни в коем случае нельзя допускать нахлеста. Термоткань при помощи малярного скотча крепится к теплозащитному экрану. Срезы по бокам также фиксируются с помощью шурупов или скоб.

На края медной полоски пленки, расположенной в непосредственной близости от термостата, наденьте наконечники. К ним будет подведен силовой провод. Он вставляется в наконечник и прижимается пассатижами. Срезы и места соединения проводов с обеих сторон изолируются битумной лентой. Полосы соединены параллельно.

По окончании монтажа подключите к проводу датчик температуры, соединяющий эти элементы с инфракрасной пленкой. Проверьте правильность подключения, затем протестируйте работу системы на бетонном основании.

Если все идет по плану, полотно накрывают полиэтиленовой пленкой, делая нахлест 20 см, затем гидроизоляцию закрепляют скотчем.

Укладка линолеума поверх ИК-системы

Этот материал не отличается особой жесткостью, поэтому, чтобы не деформировать нагревательные элементы при ходьбе, для него необходим выравнивающий слой. Делают его из фанеры с влагостойкими свойствами толщиной около 0,8 см.

Во избежание повреждения пленки при креплении листов фанеры необходимо, чтобы крепеж попадал в технологические зазоры, предусмотренные между нагревательными элементами или по краям пленки. Шаг монтажа около 150 мм.

Фанерный вкладыш под линолеум компенсирует мелкие неровности и трещины в бетонном основании, а отделка прослужит дольше

При укладке между стенами и листами фанеры следует оставлять компенсирующие зазоры 0,1 — 0,2 см. Впоследствии они заполняются влагозащитным герметиком. После высыхания герметика пылесосом удаляют пыль со всей поверхности. Далее фанеру грунтуют, дают грунтовке высохнуть и укладывают линолеум обычным способом.

Кабельный электрический пол

При укладке кабельной системы сначала выравнивается бетонный пол, затем на него укладывается армирующая сетка или специальная фиксирующая лента. На него укладывают трос, закрепляют, затем заливают бетонной смесью. Когда стяжка высохнет, постелите линолеум.

Перед всеми этими работами определите длину кабеля. Если ее расположить с шагом 15 см, на одну петлю уйдет примерно 25 см.

При известной площади помещения, в котором предполагается установка теплого пола, рассчитывают количество витков, ответвлений кабеля и его длину в целом. К полученному значению добавляется отрезок, идущий от стяжки к стене, где находится термостат.

При расчете площади, покрытой теплым полом, из ее общей величины вычитается обязательный пятисантиметровый отступ от стен и площадь, занимаемая мебелью. Теплоизоляция наносится на чистый бетонный пол по всей его площади. Стыки проклеиваются фольгированным скотчем.

В зоне, отведенной под устройство теплого пола, прокладывается металлическая лента для закрепления кабеля, чтобы ее хватило на всю площадь. На стене предусмотрено место для регулятора. Затем сделать отверстие для установки монтажной коробки и заложить ворота. После монтажа контроллера к нему крепится датчик температуры.

Провод, идущий от нагревательных элементов, проложен к регулятору температуры. Сюда же подведен датчик температуры, вмонтированный в гофрированную трубу, и кабель от основного источника питания.

Греющий кабель укладывается, начиная с края гофротрубы, на котором обязательно должна присутствовать кабельная муфта. Электрический пол собирается, придерживаясь расчетного шага в виде змейки, ветки укладываются ровно, исключая заломы в витках. Нагревательный кабель фиксируется имеющимися крючками на предварительно уложенной металлической ленте.

Не затягивайте сильно, но все же кабель должен быть максимально прямым. Шаг рассчитывается путем умножения площади обогрева на 100 с последующим делением результата на длину кабеля.

После непродолжительного испытания системы залить 5-сантиметровым слоем стяжки. Когда он высохнет, нанесите топовое покрытие.

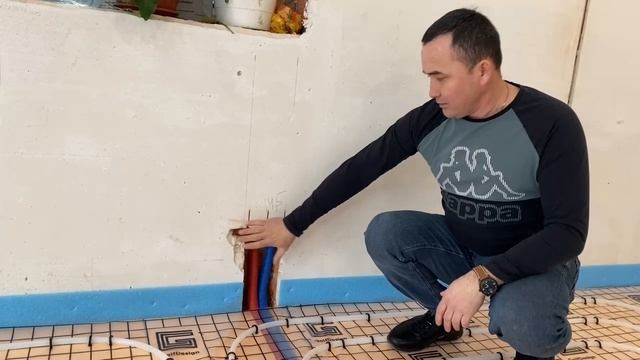

Водяной пол

Система водяного отопления хорошо сочетается с бетонным основанием. А вот финишное покрытие линолеума – не лучший выбор в данном случае. Тем не менее, определенный тип линолеума можно стелить. Главное, чтобы он был не толстым и некачественным.

Схема должна быть продумана заранее. На предварительно подготовленное основание укладывается гидроизоляционный слой. В местах стыков между полосами наклеиваются ленточные полосы. Сверху укладывается плитный утеплитель, который фиксируется специальными креплениями – «грибками», под которые предварительно просверливаются отверстия.

В коллекторе температура воды на входе в систему снижается, так как здесь нагретый теплоноситель смешивается с холодным. Кроме того, это устройство отвечает за регулировку объема теплоносителя, подаваемого отдельно в каждый контур

С помощью тех же «грибков» к утеплителю крепят армирующую сетку, выполняя внахлест размером в одну ячейку и используя пластиковые хомуты для соединения отдельных полос. На стену устанавливается коллектор, затем к нему подключаются трубы. Компенсируйте тепловое расширение пола, обклеив окружающие его стены специальной лентой.

После этого можно прикрепить трубы, образующие контур отопления, к армирующей сетке, а затем соединить их с коллектором. Более продвинутый способ фиксации труб теплого пола – использование специально разработанной для этой цели системы крепления с защелкивающимися или направляющими зажимами. Его закрепляют на бетонном основании перед укладкой труб.

Такая система крепления труб гарантирует точную регулировку шага, надежное крепление, предотвращение их смещения при заливке и стяжке

Для начала заливки трубы необходимо заполнить водой, а на полу установить маяки и выровнять их с лазерный уровень. Стяжку толщиной не менее 40 мм заливают по тем же правилам, что и при устройстве других видов теплых полов.

Оформление пола линолеумом может быть выполнено не ранее, чем через месяц. За это время цементная стяжка наберет необходимую прочность. До этого момента нельзя пускать в эксплуатацию водяной теплый пол.

С технологией устройства системы обогрева под линолеум на деревянном основании подробно разбираем правила и особенности устройства такой системы.

Выводы и полезное видео по теме

Видео №1. Наглядный урок по устройству идеальной стяжки для теплого пола:

Видео №2. Обо всех элементах теплого пола в этом видео:

С одной стороны, технология укладки теплого пола под линолеум на бетонный пол довольно проста. Но хорошего результата можно добиться только при соблюдении всех рекомендаций. Правильный подбор материалов, качественный монтаж обеспечат длительный срок службы как самой системы, так и покрытия.

Хотите рассказать о том, как построили систему отопления с укладкой линолеума поверх вашего дома? У вас есть полезная информация о технологии устройства систем и напольных покрытий? Пожалуйста, оставляйте комментарии в форме блока ниже, размещайте фотографии и задавайте вопросы по теме статьи.

Пленочный теплый пол под линолеум

Если вы не знаете, как правильно укладывать пленочный теплый пол под линолеум, то мы приведем пошаговую процедуру укладки пленки на подготовленную поверхность. Этот вариант системы электрообогрева чаще всего используется на кухне и в коридоре. Это связано с практичностью линолеума – его легко мыть и к тому же стоимость материала дешевле ламината и паркетной доски. Так что, не будем терять время и предоставим читателям «my.electricianexp» подробную инструкцию с видео-примером!

Можно ли нагревать такое покрытие?
Какой обогреватель лучше использовать
Процедура установки

Можно ли нагревать такое покрытие?

Первое, о чем хотелось бы рассказать, можно ли укладывать электрический теплый пол под линолеум и какие требования к монтажу. Дело в том, что пленочное покрытие при нагревании может выделять вредные для организма человека токсины. Кроме того, со временем материал может дать усадку, в результате чего его внешний вид испортится. Ну и последний нюанс – этот вариант покрытия можно дополнительно утеплить, в результате чего система отопления будет совершенно неэффективной. Как видите, в выборе подходящего линолеума есть нюансы и сейчас мы расскажем, какой вид подходит для укладки электрического теплого пола.

Во-первых, материалы бывают натуральные и искусственные. Желательно отдать предпочтение первому варианту, ведь в этом случае при нагреве не будут выделяться вредные вещества. Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий для системы электрического теплого пола. Вы понимаете, что нужно выбирать товары с соответствующей маркировкой. Ну, и в-третьих, многослойный линолеум ПВХ, который мы рекомендуем купить своими руками для устройства пленочного теплого пола, лучше всего зарекомендовал себя по надежности, прочности и теплоотдаче.

Еще один важный нюанс заключается в том, что существует максимально допустимая температура нагрева линолеума. Электрический теплый пол не должен нагревать более 30 ^о С, что оговаривается даже правилами СНиП. Если проигнорировать этот момент, материал может начать плавиться, появятся потемневшие следы и, кроме того, возрастет вероятность воспламенения покрытия.

Какой утеплитель лучше использовать

Мы уже рассмотрели виды электрических теплых полов, которые могут быть представлены термопушкой, инфракрасной пленкой или нагревательным кабелем. Для прокладки системы отопления подходят все три варианта, но лучше всего использовать инфракрасное пленочное покрытие.

Это обусловлено следующими преимуществами материала:

При монтаже можно обойтись без стяжки, что сэкономит время, деньги и самое главное — высоту потолка.
Ввод в эксплуатацию инфракрасной системы можно осуществить в течение 1-2 дней после установки. При этом стяжка застывает около 4 недель.
Пленочный теплый пол под линолеум легко монтируется своими руками, причем сделать это можно даже после капитального ремонта, так как данный вид работ является «чистым».

Как видите, преимущество этой версии системы говорит само за себя, поэтому рекомендуем использовать ее дома. Единственный минус – инфракрасное покрытие боится воды, поэтому его запрещено укладывать во влажных помещениях. Кроме того, линолеум сам начинает гнить во влажной среде, что сразу же отсекает его использование в санузле, бане, сырых помещениях.

Порядок монтажа

Итак, вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

Произвести расчет системы отопления, чтобы правильно подобрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью помещения.
Подготовьте поверхность – удалите старое покрытие и, если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.
После застывания раствора (что может и не понадобиться) уложите на всю поверхность теплоизоляционный материал. Лучше всего использовать экструдированный пенополистирол.
Наклейте поверх полистирола теплоотражающий слой, который повысит эффективность системы. Можно «убить двух зайцев одним выстрелом», покрыв поверхность пенофолом (представлен на фото), который является одновременно теплоизоляционным и теплоотражающим слоем.
Разрежьте пленку на подходящие куски. Делать это следует в специально отмеченных местах (указанных производителем).

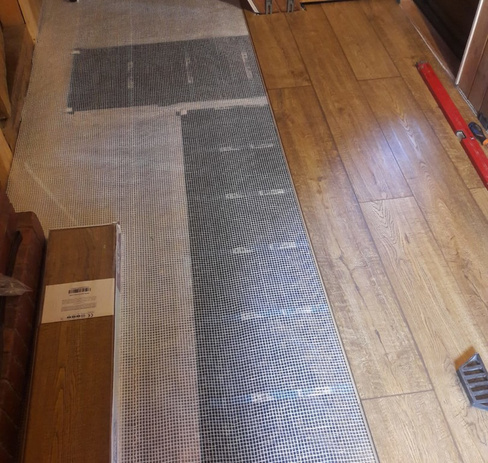

Установка инфракрасного теплого пола под линолеум. Обратите внимание, что перекрытие пленки запрещено. Еще одно требование – под мебель нельзя подкладывать материал. Также не забывайте, что пленочное покрытие должно быть уложено на расстоянии не менее 30 см от других видов обогревателей, чтобы система не перегревалась. Об остальных требованиях к укладке пленочного теплого пола можете узнать в соответствующей статье!
По схеме подключить терморегулятор и датчик температуры к пленке и проверить работоспособность системы, подключив ее к сети.
Если все правильно, поверх пленочного покрытия расстелите слой фанеры, что дополнительно защитит материал от механических повреждений.
На фанеру постелить линолеум по всей площади помещения с включенным отоплением. После этого сделайте надрез и оставьте все как есть на 2-3 дня. По прошествии этого срока можно снова обрезать края (при необходимости) и приступить к приклеиванию материала к фанере.
Установите термостат на уставку не более 30 градусов, на этом монтаж пленочного теплого пола под линолеум завершен!

Также рекомендуем посмотреть пошаговую видеоинструкцию по монтажу инфракрасной пленки, в которой подробно описаны все этапы работ:

Как сделать теплый пол самостоятельно
