Монтаж пленочного теплого пола своими руками — укладка инфракрасного пола под линолеум и ламинат

Тепло в доме — главное слагаемое комфорта. Обеспечить его может грамотное обустройство системы отопления. Если раньше вариантов обогрева было немного, теперь это изменилось. Даже в квартире есть альтернатива централизованной отопительной системе. Поговорим о свойствах ИК-пленки и расскажем, как самостоятельно выполнить монтаж электрического теплого пола под разные материалы.

Все о термопленке и ее монтаже

Особенности материала
Принцип работы
Виды
Особенности монтажных работ
Пошаговая монтажная инструкция
— Расчеты и подготовка
— Подготовка основания
— Раскладка полотен
— Подключение оборудования
— Подключение терморегулятора и укладка отделки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

Принцип работы ИК-пленки прост. Ток подается на металлические шины, которые нагреваются и разогревают полосы карбона. Они, в свою очередь, при нагреве начинают генерировать инфракрасные волны в безопасном для живых организмов диапазоне. Излучение улавливается любыми непрозрачными предметами, накапливается ими, а затем отдается воздуху. Так помещение быстро и эффективно прогревается.

ShutterStock

Производится две разновидности материала: с биметаллическим и углеродным нагревателем. Первая дешевле, изготавливается на основе полиуретанового полимера. Ее нельзя соединять с проводом заземления. Поэтому подключают посредством АВДТ или УЗО. Это обязательное условие, которое усложняет укладку системы. Еще одна особенность разновидности с биметаллом: запрещен монтаж такого электрического теплого пола под плитку. Модели с углеродным элементом дороже, но никаких ограничений в их использовании и дополнительных сложностей при монтаже нет.

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше). Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП. Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии.

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.

Instagram mirklimatavoronezh

Instagram proklimat_perm

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты.

Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Их нельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Instagram climatmarket70

Instagram tepliy_pol

Подготовка основы

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.

Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.

Укладываем гидроизоляцию. Пленочный материал расстилаем по всей поверхности с небольшим нахлестом между полосками. Стыки аккуратно проклеиваем скотчем. Должен получиться цельный гидроизоляционный «ковер», который защитит электрическую систему от влаги.
Укладываем теплоизоляцию. Для этого берем рулонный утеплитель вспененного типа, обязательно фольгированный. Раскладываем его металлизированной стороной вниз. Делаем небольшие нахлесты на стыках, проклеиваем их скотчем.

В некоторых случаях от утепления отказываются. Это не всегда оправданно, особенно если греющая пленка укладывается в частном доме или квартире, расположенной на первом этаже. В любом случае, без фольгированной подложки часть излучения будет уходить в расположенное ниже перекрытие. Это лишние теплопотери, ведущие к перерасходу энергии на бесполезный обогрев перекрытия.

Instagram krasni_dom

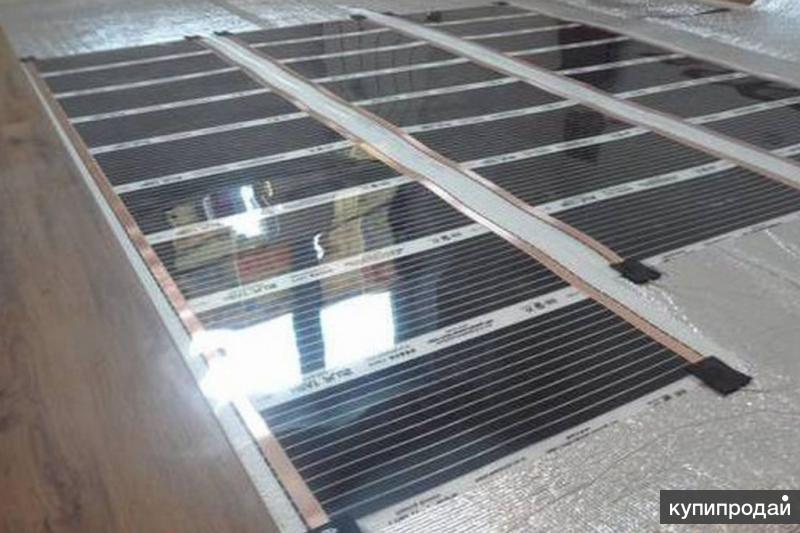

Раскладка полотен

После подготовки основы на нее раскладывают пластины. Подробно разберем укладку инфракрасного теплого пленочного пола под линолеум или любое другое покрытие.

Размечаем основание. Фломастером или кусочками цветного скотча намечаем расположение полосок ИК-пленки. Делаем это, сверяясь с составленным заранее планом. Учитываем при этом, что пластины нельзя укладывать внахлест. Между ними должно быть минимум 50 мм.
Кроим термопленку. Разрезаем ее на куски определенной длины. Важный момент. Режут ее только по прямой линии и только на помеченных производителем участках. На них присутствуют значки-маркировки с рисунком ножниц либо пунктир. Делать фигурные отрезы или резать материал произвольно без учета маркировки запрещено. Это разрушает элементы из карбона, они приходят в негодность.

Внимательно осматриваем разрезанные участки. Производитель помечает, какой стороной укладывать теплый пленочный пол. Обычно стоит поясняющая пометка. Если ее нет, полотно переворачивают медными пластинками вниз.
Берем скотч, режем его на небольшие квадраты. Еще раз проверяем, какой стороной класть пленочный теплый пол. Он должен лежать правильно. После того как мы в этом убедились, фиксируем его к теплоизоляции квадратиками скотча. Располагаем их так, чтобы пластина не сдвигалась.

В процессе монтажа инфракрасного теплого пола надо постараться не ходить по термопленке. Если полностью исключить хождение невозможно, стараются это делать как можно меньше. Нельзя ставить на нее увесистые предметы или ронять инструменты. Все это приводит к порче карбонового слоя.

Instagram md.group.kz

Instagram krasni_dom

Подключение оборудования

На следующем этапе проводится подключение полотнищ к электросети. Сделать это надо в такой последовательности.

Берем зажимы, которыми комплектовалось оборудование. Использование других нежелательно. Устанавливаем их на кончики шин из меди.
Подсоединяем провода. Лучше всего делать это со стороны ближайшего к терморегулятору края пластины. Так израсходуется меньшее количество провода. Выполняем параллельное подключение. Чтобы не ошибиться, можно поставить на правую и левую часть проводки разного цвета.
Устанавливаем термодатчик. По центру полотнища в подложке вырезаем углубление размером с устройство. Ставим его внутрь, подключаем. Важный момент: минимальное расстояние от датчика до стены должно быть 0,5 м.
Поочередно изолируем каждый участок соединения. Закрываем клеммы с обеих сторон специальными накладками из гудрона. Убедившись, что все соединения изолированы, переходим к отрезанным краям пластин. Изолируем накладками находящиеся здесь медные пластинки.

Instagram md.group.kz

Установка термоконтроллера и укладка финишного покрытия

Провода от термопленки и детектора подводятся к терморегулятору. Он закрепляется на стену, на высоте не менее 0,2 м от уровня пола. Лучшим считается расстояние в 1 м. Провода подключаются к регулятору. В финале собранная конструкция подключается к электрической сети. Обязательно монтируется дифференциальный автомат-выключатель.

После сборки проводится пробный запуск. На греющую ИК-пленку подают питание. Терморегулятор выставляется на максимальную температуру. В таком режиме оборудованию дают поработать несколько минут. Надо убедиться, что все элементы нагрева теплые. В ходе разогрева конструкции не должно слышаться щелканья, наблюдаться искрения. Неприятного аромата жженой пластмассы тоже быть не должно. Если пробный запуск был успешным, начинают укладывать финишное покрытие. В ином случае исправляют все недочеты.

Instagram electromontag_khv

ShutterStock

Укладка пленочного теплого пола под ламинат и другие твердые основания производится именно так. Только для мягких материалов типа ковролина и ему подобных необходима дополнительная подложка из деревянных плит: ДВП либо фанеры. Если нужно, можно уложить финишную облицовку своими руками. Это не очень сложно, если выполнять все рекомендации производителя. По окончании монтажа дают полностью высохнуть клею, если он применялся. После этого греющий пол полностью готов к работе.

Материал подготовила

Инна Ясиновская

Своими руками

Монтаж электрического теплого пола своими руками

Для комфортного обогрева помещения достаточно укладки пленки на 50-60% поверхности пола. Чтобы организовать основной обогрев, необходимо уложить пленку на 70-80% площади. При этом необходимо учитывать, что пленка не укладывается под мебелью, стационарными декоративными конструкциями, бытовой техникой.

Материалы и инструменты

Для монтажа пленочного теплого пола понадобится:

Теплоизоляция с лавсановым покрытием. Важно, чтобы фольгированный слой был не металлическим (не алюминиевым в частности), так как он проводит электрический ток и возможны замыкания токоведущих полос пленки (при их повреждении) или клемм на этот слой. Кроме того, при работе пленочного пола возможно влияние металлизированного слоя теплоизоляции, выражающееся в виде треска или «гудения» пленки.
Битумный скотч для изоляции соединений и изоляции токоведущих полос.
Скотч для фиксации отрезков пленочного пола. Рекомендуется использовать армированный сантехнический скотч. Его преимущества при монтаже — хорошая адгезия к пленочному полу, прочность и влагостойкость. Материал скотча — поливинилхлорид с клеевым слоем, а также тканевое волокно. Запрещено использовать металлизированные клейкие ленты, так как они могут нарушить электроизоляцию системы.
Клеммы (типа крокодил), при помощи которых соединяются отрезки теплого пола и питающие провода. Клеммы относятся к обжимным соединительным элементам. Припаивать провода непосредственно на пленку не рекомендуется, так как данное соединение имеет слабую механическую надежность. В случае плохого контакта может возникнуть чрезмерный нагрев места соединения с последующим повреждением от температуры напольного покрытия и обрывом питающего провода.
Нагревательная пленка подходящей ширины. Так как площадь и конфигурация помещения могут быть различными, необходимо учитывать ширину пленки (она может быть 0,5/0,8/1,0 м). От ширины пленки зависит количество электрических соединений полос нагревательной пленки, которые придется выполнить при монтаже.
Обязательно! Терморегулятор, имеющий датчик температуры пола. Система соединяется с питающей сетью только через терморегулятор, так как пленочный пол не имеет функции саморегуляции, и терморегулятор обеспечивает его безопасную работу, защищает от перегрева и выполняет функцию контроля температуры.
Соединительный провод. Длина проводов определяется количеством соединений отрезков нагревательной пленки и её шириной (длина на одно соединение = ширина пленки+20см), а также расстоянием до терморегулятора. При выборе соединительного провода обязательно нужно учитывать подключаемую нагрузку и с учетом этого подбирать его сечение.
Обычно применяется ПУГВ 1х1,5, сечением 1,5 мм2 (ПУГВ 1х2. 5, сечением 2,5 мм2 для площадей обогрева свыше 15 м2) или ПВ3х1,5 (ПВ3х2,5). Провод изолирован ПВХ пластикатом. Это вид силового кабеля небольшого диаметра, который не будет мешать укладке декоративного покрытия и не создает неровности. Лучше использовать разные цвета фазного и нулевого проводов, во избежание ошибок при выполнении соединений.
Для монтажа под мягкие напольные покрытия типа линолеума – в обязательном порядке необходимо использовать фанеру, OSB, ДВП, которая защищает пленочный пол от механического воздействия. Толщина защитного покрытия 2-5мм.
Полиэтиленовая пленка, которая укладывается под декоративное покрытие пола в качестве гидроизоляции.

Пленочный теплый пол от производителя

Пленочный теплый пол Teplotex-0.5

Комплект пленочного теплого пола Teplotex 1м²

Терморегулятор Intermo M-101 механический

878 р. / шт

Инструменты для монтажа

Перфоратор с коронкой для розеток – для подготовки места в стене под коробку терморегулятора
Ножницы – для отреза необходимой длины отрезка теплого пола
Плоскогубцы или кремпер – для обжима соединительных клемм
Инструмент для зачистки провода
Строительный уровень
Монтажный скотч – для проклеивания стыков пленочного пола
Мультиметр – для проверки работоспособности электрических цепей

Подготовка к монтажу

План размещения пленочной системы обогрева

На плане отмечается расположение отрезков греющей пленки, определяется ее ширина и количество, места соединений, место установки датчика температуры и расположение терморегулятора. Для уменьшения количества соединений рекомендуется раскладывать пленку параллельно длинной стороне помещения, если это позволяет конфигурация. При составлении плана учитывается максимальная длина полосы пленки – 8м. Пленка должна быть уложена на свободную площадь, т.е. площадь, где отсутствует мебель и иные препятствующие распространению тепла предметы.

Расчет мощности обогрева

Мощность системы обогрева находится:

P = S x Pуд
S – полезная площадь в метрах (площадь, где непосредственно будет уложен пленочный пол), Pуд – удельная мощность 1м2 пленочного пола. В нашем случае Pуд = 220Вт/м2.

Расчет тока системы обогрева

I = P / U
I – силa токa, P – мощность системы пленочного обогрева, U – напряжение сети, в нашем случае 220-230В

Сечение питающего кабеля подбирается по таблице соответствия, исходя из вычисленного значения силы тока. Вычисленное значение тока не должно превышать максимально допустимое значение тока для данного сечения.

Например

Площадь помещения, покрытого ламинатом 15 м2. Теплые полы выбраны в качестве основного отопления. Исключая технику, стационарную мебель, отступы от стен — площадь, занятая теплым полом – 8м2.

P = 8 м2 x 220 Вт = 1760 Вт,
где 220Вт/м2 – удельная мощность пленочного пола данной модели.

Максимальный ток системы: I = P/u = 1760 Вт / 220 В = 8 А

Выбираем сечение по таблице:

Вычисленное значение 8А меньше максимально допустимого значения тока 16А для сечения провода 1.5 мм2, следовательно, провода данного сечения будет достаточно для нашей системы обогрева.

Подбор системы управления (терморегулятора)

Минимальная мощность терморегулятора определяется следующими соответствиями:

Максимальная площадь	Мощность терморегулятора
13 м2	3 кВт
15 м2	3,5 кВт
18 м2	4 кВт
27 м2	6 кВт

В нашем случае (мощность обогрева 1760Вт = 1.76 кВт) достаточно терморегулятора, допускающего подключение нагрузки до 3 кВт.

В случае, когда мощность обогрева превышает 6кВт (помещения большой площади), необходима более сложная система управления обогревом с использованием шкафа управления обогревом, либо установкой нескольких терморегуляторов с разбивкой на зоны.

Выбор места под монтажную коробку

Монтажная коробка обустраивается в стене, не ниже 0,3м от пола. Размещается вблизи розеток или иной точки скрытого стационарного подключения. При размещении коробки желательно длину питающих проводов и по возможности их минимизировать.

Выравнивание поверхности

На очищенной поверхности удаляются все неровности и перепады высоты, которые способны привести к деформации, перегибу или разрыву пленки. Это важно, так как пленочный пол чувствителен к изломам. Не допускается сгибать пленку под прямым углом, пережимать, размещать на ней тяжелые предметы и инструмент. Допускается монтировать пленочный пол на старую поверхность пола, если она соответствует вышеперечисленным требованиям. Рекомендуется всю поверхность пропылесосить для удаления мелких фрагментов грязи и пыли, которые способны повредить пленку.

Монтаж инфракрасного теплого пола

Укладка теплоизоляции

Теплоизоляция позволит сократить тепловые потери через бетонное основание и повысить эффективность обогрева. В первую очередь это касается помещений на первом этаже. Чем больше толщина теплоизоляции, тем меньше будут тепловые потери, но при этом нужно иметь ввиду, что мягкая теплоизоляции при механической нагрузке продавливается и пленка в этом месте также будет деформирована. Оптимальная толщина теплоизоляции с лавсановым покрытием 3-10мм. Фольгированный слой отражает инфракрасное излучение, таким образом увеличивая теплоотдачу поверхности.

Внимание! Используется только теплоизоляция с лавсановым покрытием, не имеющая металлизированную подложку.

Ее раскладывают на всей площади помещения (от стены до стены), скрепляя отрезки монтажным скотчем.

Монтаж нагревательной пленки

Пленку можно раскладывать как вдоль длинной стены, так и поперек. Чтобы уменьшить количество соединений, рекомендуем укладывать пленку вдоль длинной стены помещения. Полосы пленки можно укладывать только встык. Не допускается наложение одной полосы на другую, а также пересечение пленки.

Пленка укладывается медными шинами вниз для минимизации возможных механических повреждений токопроводящих полос.

Полосы пленки закрепляются после размещения на поверхности теплоизоляции с помощью монтажного скотча, который фиксирует полосы и предупреждает сдвиги пленки во время дальнейшего монтажа системы и финишного покрытия.

Монтаж и подключение питающих проводов

Длина питающих проводов должна быть по возможности меньше. Однако при этом не рекомендуется осуществлять прокладку проводов по нагревательной пленке. Рекомендуем прокладывать провод по периметру помещения или в промежутках между отрезками пленки. При необходимости можно в теплоизоляции сделать канавку для провода, чтобы он не деформировал финишное покрытие (в случае мягкого покрытия, например, линолеума).

Соединения питающего провода и пленки выполняются при помощи клемм и битумной изоляции.

Зачистить провод.
Соединить клемму с проводом, обжать кремпером или плоскогубцами. Очень важно качественно осуществлять обжим, так как при плохой контакт приводит к нагреву места соединения и может привести к повреждению напольного покрытия или обрыву (отгоранию)питающего провода.
В месте токоведущей полосы разъединить верхнее и нижнее покрытие пленки таким образом, чтобы был обеспечен доступ к токоведущей жиле. В образовавшийся зазор завести губку клеммы и с помощью плоскобцев плотно прижать к ней вторую губку клеммы. Острые выступы на клеммах проткнут покрытие пленки, и таким образом обеспечат хорошее соединение с токоведущей полосой.
Закрыть полученное соединение с 2х сторон (сверху и снизу) битумным скотчем, обеспечив тем самым его изоляцию.
Аналогично подключить второй провод к другой токоведущей полосе.
Токоведущие полосы с противоположной стороны пленки также закрыть битумным скотчем.
Под местами соединений (клеммами) рекомендуется делать углубления (в поверхности пола или подложке) для исключения деформации финишного покрытия.
Приклеить соединительные провода к подложке.

Датчик температуры пола монтируется поверх теплоизоляции под пленкой. Необходимо, чтобы сам датчик укладывается непосредственно между карбоновыми полосами, как показано на рисунке.
Выполняется монтаж и подключение терморегулятора, который приведен в отдельном разделе.

Проверка правильности подключения

После монтажа терморегулятора и подключения к нему системы требуется:

Измерить общее сопротивление системы обогрева на основе пленочного теплого пола с помощью мультиметра. (Поключить мультитметр в режиме измерения сопротивления к контактам терморегулятора или проводам, идущим к пленочному полу).
Сравнить полученное фактическое значение с расчетным, вычисленным по формуле:
Rобщ = U * U / (Pуд х S),
Где U – напряжение питающей сети U = 220-230В
Pуд – удельная мощность пленочного пола Вт/м2
S – полезная площадь, на которую фактически уложен пленочный пол
Для пленки Pуд = 220Вт/м2 при напряжении сети 220В формула примет вид
Rобщ = 220 * 220 / (220*S) = 220 / S Ом
Фактическое значение должно быть примерно таким же как и расчетное. В случае значительного отклонения в большую или меньшую сторону необходимо выяснить его причину, проверить правильность и надежность всех соединений, проверить на наличие повреждений пленочного пола и питающих проводов.
Все данные, полученные при замерах, заносятся в паспорт теплого пола, как и схема укладки. При возникновении гарантийного случая схема предоставляется вместе с гарантийным талоном.
Включить теплый пол и проверить его работоспособность. Тепло от пленочного пола начинает ощущаться через 30-60 секунд после включения. При появлении запахов, искрения, задымления и т.д. от теплого пола отключить питание и выяснить причину.
После проверки укладывается финишное покрытие пола.

Монтаж карбоновой нагревательной пленки своими руками – советы и рекомендации

Опубликовано 31. 1. 2021

Установка системы отопления с использованием углеродных нагревательных пленок проста, понятна и быстра. С этим справится любой более опытный мастер на все руки, электрик должен справиться с установкой без единой проблемы. В этой статье мы поделимся с вами нашим опытом в виде советов и рекомендаций по установке нагревательной пленки, чтобы ваша установка была максимально простой.

Система обогрева LARX CARBON-FILM.COM имеет ряд неоспоримых преимуществ. Не требующая технического обслуживания и экономичная эксплуатация, низкие требования к занимаемой площади, точная регулировка и, что не менее важно, большой выбор напольных покрытий, под которые можно установить этот способ обогрева. Подходит для полов во всем здании, будь то гостиная, ванная комната, кухня или гараж .

Существует два способа размещения углеродной нагревательной пленки в конструкции пола. Толщина пленки электрообогрева составляет около 0,5 мм, поэтому они очень тонкие и незначительны на общей высоте пола. Если у нас есть жилая комната с планируемым ламинатом, винилом и т. д. (фальцевый пол), то можно установить карбоновую нагревательную пленку непосредственно под верхний проступной слой пола. Таким образом, нагрев будет быстро реагировать на изменения температуры и будет иметь быстрый запуск. При размещении нагревательной пленки непосредственно под фальцевым напольным покрытием (= сухой способ укладки) теплый пол.

В случае реализации других напольных покрытий, кроме фальцевых, таких как плитка, клееный винил или шпатель, использование углеродной нагревательной пленки непосредственно под напольным покрытием невозможно, поскольку ничего нельзя приклеивать непосредственно к углеродной нагревательной пленке. Решение – установка нагревательной пленки под системные половые доски или слой стяжки – бетонной или ангидридной. Тогда отопление будет работать в так называемом полунакопительном режиме. Таким образом, нагревательная пленка будет греть не только непосредственно в помещение через напольное покрытие, но и через слой стяжки или доски. Таким образом, общая реакция на изменение требуемой температуры и запуск системы отопления будут немного медленнее, чем при прямом использовании отопления, но тепло будет оставаться «аккумулированным» в полу даже после отключения отопления. Этот вариант является наиболее используемым, универсальным, более прочным, поэтому подходит для девелоперских проектов.

Видео с советами и рекомендациями по установке

Перед установкой

Покупка материалов

На нашем сайте вы найдете все 3 вида нашей углеродной нагревательной пленки для покупки, включая все необходимые монтажные материалы, такие как провода, соединители, изоляционная бутиловая лента или обжимные клещи для соединителей. Наша интерактивная форма рассчитает, сколько другого монтажного материала вам понадобится при вводе необходимого количества углеродной нагревательной пленки. Поэтому при установке не должно быть ни малейшей проблемы с тем, что вы что-то упустите.

Размещение нагревательной пленки

Перед самой установкой хорошо проверить размеры помещения и подготовить план укладки. Основные виды и советы по плану укладки нагревательных пленок:

Отдельные полосы нагревательной фольги распределяются с минимальным зазором между ними.
Мы стараемся спроектировать расположение полос так, чтобы у нас был максимально короткий и простой путь соединительных проводов и в то же время как можно меньше полос/разъемов.
Отдельные полосы угольной нагревательной фольги не должны перекрываться, нагревательная фольга не должна обрезаться под наклоном.
Желательно оставлять зазор не менее 10 см по периметру вокруг стен.
Нагревательные пленки не размещаются под встроенной мебелью, кухонным гарнитуром и сантехникой.
Углеродные нагревательные пленки нельзя устанавливать непосредственно под душевой кабиной.
Отопительные контуры обычно разделяются по отдельным помещениям. Если расчетная мощность нагревательных пластин больше 16 А, нагревательные пленки в помещении должны быть разделены на несколько цепей с помощью вспомогательных цепей и контакторного управления.

Если вы не уверены в идеальном размещении отопительных пленок в помещениях, разделении на отопительные контуры и т.п., вы можете воспользоваться нашими услугами в виде подготовки полной проектной документации , включая расчеты теплопотерь вашего здания , технический отчет, готовность к строительству и план укладки нагревательных пленок. по которому вы устанавливаете систему отопления самостоятельно.

Во время установки

Базовый слой

Перед укладкой базовый слой должен быть очищен от неровностей и загрязнений. Базовый слой должен быть ровным. Всегда необходимо соответствующим образом прикреплять углеродную нагревательную фольгу к основному слою, чтобы она не смещалась/не перекрывалась.

Разъемы и кабели

Для установки системы обогрева LARX CARBON-FILM.COM необходимо использовать только наши провода LARX. Это специальные кабели, предназначенные непосредственно для монтажа углеродных нагревательных пленок. Изготовлены из луженой меди, имеют двойную электрическую изоляцию и устойчивы к высоким температурам. Другие кабели или провода не подходят для установки системы обогрева LARX CARBON-FILM.COM.

Мы рекомендуем использовать наши обжимные клещи для обжима соединителей. Хотя разъем можно сжать, например, пассатижами, это также может повредить углеродную нагревательную пленку. Обжимные клещи обжимают разъем по всей поверхности ровно с усилием, необходимым для идеального контакта, а также облегчают и ускоряют весь процесс монтажа.

Качественная обжимка разъемов, проводов и нагревательной пленки и их изоляция – важнейшая часть всего процесса монтажа карбоновой нагревательной пленки.

Полиэтиленовая пленка

Сразу после соединения и изоляции разъемов угольная нагревательная пленка должна быть покрыта по всей поверхности защитно-изолирующей полиуретановой пленкой с минимальной толщиной 0,2 мм и минимальным нахлестом 10 см. Отдельные полоски полиэтиленовой пленки необходимо точно склеить лентой, чтобы получилась одна большая площадь. Полиэтиленовая пленка на нагревательной пленке выполняет роль как механической защиты, так и изоляции от влаги. При укладке нагревательной пленки под стяжку полиэтиленовая пленка не играет роли разделительного слоя. Поэтому разделительный слой для заливки стяжки необходимо формировать, укладывая второй слой полиэтиленовой пленки и приклеивая его к герметизирующей ленте вокруг стен помещения, создавая так называемую «ванну».

После установки

Сразу после установки нагревательных пленок и покрытия их полиэтиленовой пленкой проверяется подключение и работоспособность системы отопления. Эта проверка состоит из двух этапов – измерение сопротивления контура нагрева и проверка нагрева.

Проверка системы отопления

Тестовый нагрев сразу после установки можно выполнить, подключив контур нагрева к источнику питания. Для определения функциональности нагрева можно использовать бесконтактный термометр или тепловизор, или нагревать фольгу до тех пор, пока не почувствуется разница. Рекомендуем проверить правильность работы всех полос нагревательной пленки в помещении.

Измерение сопротивления

Измерение сопротивления является самым простым и в то же время самым быстрым способом проверки правильности подключения и функционирования угольной нагревательной пленки. Замеряем мультиметром электрическое сопротивление на питающих проводах всей цепи отопления. Правильное значение (с отклонением +-15%) можно рассчитать по формуле:

электрическое сопротивление нагревательного контура = (напряжение) ² / (установленная поверхность нагревательной пленки * мощность нагревательной пленки)

Углеродный нагревательный элемент

Нагревательные пленки управляются по принципу 0/1, т.е. они либо нагревают, либо не нагревают . Следовательно, ими можно управлять с помощью контакторов, а регулирование изменением напряжения излишне сложно. Важной частью любой системы теплого пола является термостат с датчиком температуры пола. По стандарту температура пола не должна превышать 29°С в жилых помещениях (33°С в ванных комнатах), поэтому важно использовать термостат с внутренним (по которому мы регулируем температуру в помещении) и внешним (по которому мы контролируем температуру пола) датчик температуры. Более подробную информацию о регулировании нагревательных пленок можно найти в этой статье.

Вы находитесь в процессе выбора системы отопления для своего дома? Мы будем рады подготовить для вас необязывающее ценовое предложение. Не стесняйтесь и отправьте нам свой проект через контактная форма и вместе мы найдем подходящее решение.

Нагревательные пленки | Термофол

Пленки для инфракрасного обогрева

Высококачественный продукт, который подойдет практически для любого помещения.

УЗНАТЬ БОЛЬШЕ

Пленки для инфракрасного обогрева

Высококачественный продукт, который подойдет практически для любого помещения.

УЗНАТЬ БОЛЬШЕ

Комплекты для самостоятельной установки

Все, что вам нужно, поставляется в одной коробке.

УЗНАТЬ БОЛЬШЕ

Комплекты для самостоятельной установки

Все, что вам нужно, поставляется в одной коробке.

УЗНАТЬ БОЛЬШЕ

НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

Нагревательная пленка представляет собой гибкий тонкий инфракрасный электрический обогреватель. Он предлагается с различной теплопроизводительностью и шириной. Генератор тепла и инфракрасного излучения представляет собой смесь графитовой пасты, мощность нагрева которой зависит от ее плотности и пропорции.

ПРИМЕНЕНИЕ НАГРЕВАТЕЛЬНЫХ ПЛЕНОК

Основное применение нагревательных пленок:
• Теплые полы
• Потолочное отопление
• Настенное отопление

Установки на основе нагревательных пленок применяются в индивидуальных домах, квартирах, офисах, общественных здания и склады. Применение нагревательных пленок не ограничено, скорость нагрева, большая поверхность нагрева, гибкость и точность управления позволяют применять их во многих нестандартных ситуациях.

ПРЕИМУЩЕСТВА НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ:

СПЕЦИФИКАЦИЯ

Модель	Ширина	Толщина	Ходовой м.п.	Квадрат м ²	Рулон длина	Рулон вес	Максимальная температура	Напряжение
ТФ-3025Т	25 см	0,338 мм	p»> 55 Вт	220 Вт	150м	19 кг	55°С	AC230V
ТФ-305Т	50 см	0,338 мм	110 Вт	220 Вт	150м	39 кг	55°С	AC230V
ТФ-310Т	100 см	0,338 мм	p»> 220 Вт	220 Вт	100 м	49 кг	55°С	AC230V
TF-3025TL	25 см	0,338 мм	35 Вт	140 Вт	150м	19 кг	42°С	AC230V
ТФ-305ТЛ	50 см	0,338 мм	p»> 70 Вт	140 Вт	150м	39 кг	42°С	AC230V
ТФ-310ТЛ	100 см	0,338 мм	140 Вт	140 Вт	100 м	49 кг	42°С	AC230V
TF-3025TT	25 см	0,338 мм	p»> 20 Вт	80 Вт	150м	19 кг	32°C	AC230V
ТФ-305ТТ	50 см	0,338 мм	40 Вт	80 Вт	150м	39 кг	32°C	AC230V
ТФ-310ТТ	100 см	0,338 мм	p»> 80 Вт	80 Вт	100 м	49 кг	32°C	AC230V
TF-3025TH	25 см	0,338 мм	15 Вт	60 Вт	150м	29 кг	29 С	AC230V
TF-305TH	50 см	0,338 мм	p»> 30 Вт	60 Вт	150м	39 кг	29°C	AC230V
TF-310TH	100 см	0,338 мм	60 Вт	60 Вт	100 м	49 кг	29°C	AC230V
TF-305ET	50 см	0,338 мм	p»> 200 Вт	400 Вт	150м	38 кг	75°С	AC230V
TF-303DC12V	30 см	0,338 мм	67 Вт	220 Вт	150м	23 кг	55°С	DC12V

ПОЛНЫЙ КОМПЛЕКТ ДЛЯ САМОСТОЯТЕЛЬНОЙ УСТАНОВКИ

В комплект входит нагревательная пленка, терморегулятор, все компоненты, необходимые для установки теплого пола, поэтому вам не нужно покупать эти компоненты самостоятельно.

В каждый комплект входит:

Нагревательная пленка TERMOFOL: Высококачественный нагревательный продукт, используемый для прямого обогрева пола, накопительного отопления и настенного/потолочного отопления.
Монтажная коробка: Специально подобранная электрическая коробка скрытого монтажа, предназначенная для удобной установки регулятора температуры.
Защитный рукав: Защитный рукав предназначен для установки напольного датчика. Кабелепровод позволяет бесшовную установку и снятие датчика
Силовые кабели: Кабели для питания нагревательной пленки

Лента ТЕРМОФОЛ: Лента предназначена для крепления нагревательной пленки
Соединительный комплект: Монтажный комплект, состоящий из 2-х соединителей «Крокодил» и 6-ти отрезков самовулканизирующейся ленты. Разъем изготовлен из медного сплава с луженым покрытием.
Нож
Рулетка
Инструкция – Инструкция по монтажу напольного и потолочного отопления.
Гарантия – Гарантийный талон

Комплекты доступны в нашем интернет-магазине: sklep.termofol.pl

Идти в магазин

ВИЗУАЛИЗАЦИЯ УСТАНОВКИ НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ В ПРЯМОЙ СИСТЕМЕ

ВИЗУАЛИЗАЦИЯ УСТАНОВКИ НАПОЛЬНОГО ОТОПЛЕНИЯ ПОД ПАНЕЛЯМИ ПОЛА / ПОЛОВЫМИ ДОСКАМИ:

Как выбрать нагревательную пленку?

Выбор нагревательной пленки, вопреки тому, что думает большинство из нас, зависит не только от наших требований. Изначально необходимо определить теплопроизводительность каждого помещения, где будет производиться установка. Если мы не находим таких данных в проекте, следует исходить из сметы, основанной на проекте, назначении помещения и индивидуальных потребностях.

Отличие нагревательной пленки от нагревательного мата

В отличие от классических нагревательных кабелей или матов, нагревательная пленка нагревает всю поверхность, а не только локально через высокотемпературный кабель, поэтому мы можем установить ее под любую поверхность. Нагревательная фольга потребляет на 50% меньше электроэнергии, чем традиционный нагревательный мат.

Можно ли устанавливать пленку под мебель?

Нагревательные пленки устанавливаются только под мебель с ножками высотой не менее 3 см. Запрещается устанавливать его под постоянными светильниками, т.е. под кухонную мебель или секцию.

Вредна ли нагревательная пленка?

Нагревательная пленка является безопасным продуктом, она была протестирована исследовательскими центрами, аккредитованными Европейской комиссией.

Обогреет ли мой дом только нагревательная пленка?

Нагревательная пленка представляет собой автономную систему, которая гарантирует тепло при использовании в качестве единственного источника тепла.

Каково энергопотребление нагревательных пленок?

Потребление электроэнергии зависит исключительно от изоляции здания. На основании данных, содержащихся в документе «Энергоэффективность», мы можем определить фактические эксплуатационные расходы.

Можно ли комбинировать разные силы пленки?

Запрещено совмещать пленки разной мощности.

Можно ли комбинировать разные ширины?

Да. Вы можете комбинировать пленку разной ширины с одинаковой мощностью (хх/м2) по своему выбору.

Какая гарантия на нагревательную пленку?

Гарантия на нагревательные пленки, установленные авторизованным установщиком, составляет 15 лет, а при самостоятельной установке – 6 лет.

Каков срок службы нагревательной пленки?

Срок службы изделия составляет 100 лет.

Как выбрать мощность нагревательной пленки для своего дома?

Выбор нагревательной пленки должен основываться на проектных данных. Если вы хотите выбрать продукт самостоятельно, то в случае хорошо утепленных новостроек подойдет пленка 80 Вт/м², средней изоляции – пленка 140 Вт/м², а при плохо утепленных домах – пленка 220 Вт/м².

Как подготовить подложку для пленок?

Основание должно быть сухим и ровным. Утеплитель, на который будет укладываться нагревательная пленка, должен располагаться на бетонном слое.

Чем можно отделать пол?

Тип системы отопления зависит от материала, который будет использоваться для отделки пола. В случае прямой системы можно отделать пол напольными панелями, подходящими для теплых полов. Если вы хотите использовать клееные полы, вы должны выбрать систему хранения и закончить пол после высыхания подложки.

Что я получу от установки авторизованным установщиком?

Установка авторизованным установщиком – это гарантия правильно сделанной системы и более длительная гарантия производителя – 15 лет. Авторизованный установщик проходит ежегодное обучение и может правильно выбрать и установить нашу продукцию.

Каково время выполнения?

Заказы обрабатываются в течение 48 часов с момента оформления. Вы будете проинформированы о статусе вашего заказа по электронной почте и текстовым сообщением от нашего отдела логистики.

Что такое нагревательная пленка?

Инфракрасная нагревательная пленка – это высококачественный продукт, который будет работать практически в любом случае. Идеально подходит для поверхностного отопления с особым акцентом на напольное, потолочное и настенное отопление. Можно с уверенностью сказать, что качество исполнения в сочетании с широким функционалом делает его незаменимым в своей сфере.

Из чего состоит нагревательная пленка?

Нагревательная пленка работает на основе электрического сопротивления угля. Инфракрасная нагревательная пленка состоит из тщательно отобранной углеродной и алюминиевой пасты, нанесенной с использованием современной технологии (техника печати) на ПЭТ-пленку. Этот материал обладает отличными теплоизоляционными и огнестойкими свойствами. Пленка ПЭТ защищена специальной пленкой LAMINEX. Электрод из медной ленты действует как проводник, а серебряная лента защищает от искрения.

Как работает инфракрасная нагревательная пленка?

Тепло вырабатывается за счет электрического сопротивления на специальных графитовых нагревательных пластинах. Мощность нагрева зависит от расстояния между упомянутыми полосами, ширины, а также количества используемого графита. Нагревательные пленки с относительно небольшой мощностью идеально подходят для альтернативного отопления (комфорт теплого пола), а с большей мощностью в качестве основной системы отопления.

Какую нагревательную пленку выбрать?

В нашем предложении вы найдете множество различных моделей нагревательных пленок, которые различаются в основном своей мощностью – от 80 Вт/м² до 400 Вт/м².

Решения меньшей мощности, хотя и полностью покрывают потребность в тепловой мощности, но характеризуются относительно значительной временной задержкой (большее время ожидания получения заданных параметров).

Лично мы рекомендуем более мощные нагревательные пленки (от 140 Вт/м²), где временная задержка мала, что приводит к максимальному тепловому комфорту в помещении.

ПРИМЕЧАНИЕ: Независимо от мощности нагрева потребность в энергии одинакова. Разница только во времени нагрева, а расход электроэнергии одинаковый! Теплый пол с пленкой большей мощности быстрее достигает заданной температуры, а с меньшей мощностью требуется больше времени для доведения поверхностного слоя до нужной температуры.

Скорость повышения температуры также зависит от величины покрытия поверхности нагрева – чем выше процент покрытия пола, тем меньше время ожидания достижения заданной температуры. Удобство использования нагревательной пленки в системе панельного отопления во многом зависит от электронного регулятора температуры. В нашем предложении вы найдете как стандартные модели – с функцией настройки температуры и простой системой безопасности, так и технологически продвинутые модели – с сенсорным дисплеем, широким режимом персонализации и системами дистанционного управления. В случае сложных продуктов пользователи могут выбрать наиболее эффективную систему управления, идеально подходящую для их нужд.

ПРИМЕЧАНИЕ: Перед покупкой нагревательной пленки узнайте о европейских тестах и проверьте защиту нагревательной пленки!

Какие самые распространенные ошибки при выборе нагревательной пленки?

Выбор и монтаж пленок в системах панельного отопления несложный и почти неинвазивный. Однако есть некоторые ключевые вопросы, которые необходимо решить как при проектировании, так и при выполнении установки. Принципиальная ошибка, которую можно допустить при проектировании пленочной нагревательной системы, заключается в использовании модели со слишком малой удельной мощностью. Это может быть связано с неправильной оценкой потребности в тепловой мощности. Помимо явного недогрева помещений, время, по истечении которого значение температуры достигает желаемого уровня (или близкого к нему), будет больше, чем в правильно подобранной установке.

Какой терморегулятор для пленочного обогрева?

Настенное отопление гарантирует равномерное распределение температуры по всей высоте помещения. Характеризуется отсутствием циркуляции воздуха из-за передачи тепла в помещение за счет излучения. Элементы отделки стен – гипсокартонные панели с отделкой и без отделки, ламинированные плиты, стеновые панели.

Потолочное отопление устанавливается там, где напольное или настенное отопление невозможно из-за недостатка свободного места, например большое количество напольной арматуры, толстого ковра или настенной арматуры.

Можно ли использовать нагревательную пленку в качестве настенного отопления?

Может ли пленка служить традиционным радиатором?

В нашем предложении имеется нагревательная пленка мощностью 400 Вт/м2, которую можно использовать для создания собственного радиатора. Установив нагревательную пленку под гипсокартонную панель или натуральный камень, мы получим обогреватель с низким потреблением электроэнергии, высокой эффективностью, а благодаря использованию терморегулятора мы будем иметь полный контроль над рабочей температурой и наш обогреватель будет потреблять около На 30% меньше электроэнергии по отношению к мощности.

Может ли нагревательная пленка обогревать зеркала?

Использование нагревательной пленки под зеркалом гарантирует, что зеркало не запотеет и, кроме того, превратится в радиатор.

Как обогреть дачу?

Пленка с питанием от постоянного тока идеальна для обогрева дач, дач, коттеджей, где нет доступа к электросети. Эта система может быть подключена к батарее или напрямую к фотогальваническим панелям.

Защищает ли нагревательная пленка от потерь тепла через балконное окно?

Балконные и выставочные окна являются зонами с наибольшими потерями тепла. Установив в этом месте под полом полосу греющей пленки, мы сооружаем барьерную завесу, которая будет ограничивать поток холодного воздуха.

РубрикаПол
