Установка термодатчика теплого пола: Установка датчика температуры теплого пола

Установка датчика температуры теплого пола – пошаговая инструкция монтажа + основные моменты, на которые стоит обратить внимание

Такой элемент как датчик теплого пола играет важнейшую роль в процессе работы всей системы, ее стабильности и долговечности. Неправильная установка грозит снижением общего ресурса, а также потерей гарантийного периода.

В процессе его установки, нужно, в первую очередь, сопоставить длину имеющейся гофры (о принципиальности ее применения речь пойдет немного ниже) и кабеля датчика. В нескольких случаях проводов может быть два – питание и передача сигнала сопротивления на терморегулятор. В таком случае, помимо длины, нужно учитывать и внутренний диаметр гофры. Для двух проводников с одним датчиком – 16 мм, для одного – 10 мм.

Стоит также отметить, что нужно соблюдать не только технологию монтажа, но и место размещения. Оптимальное размещение, несмотря на особенности прокладки и рельефа пола (ступеньки или ровный пол), – верная тепловая зона. Более простыми словами – датчик необходимо завести между первым и вторым витком, при этом соблюдая равное расстояние между ними.

Что необходимо для установки датчика теплого пола?

Инструмент:

• Перфоратор (альтернатива зубило и молоток).
• Шуруповерт.
• Отвертка.
• Плоскогубцы.
• Коронка (насадка на перфоратор или дрель).

Материалы:

• Пластиковая гибкая гофротруба ДКС (желательно наличие внутренней протяжки).
• Клипсы (дюбели-хомуты используют как замену, если напольное покрытие утратило свою прочность).
• Соединительная коробка.
• Пластиковый подрозетник.
• Стяжки для соединения элементов прокладки.

Процесс монтажа

Шаг первый – разметка места установки терморегулятора и штробления углубления под датчик

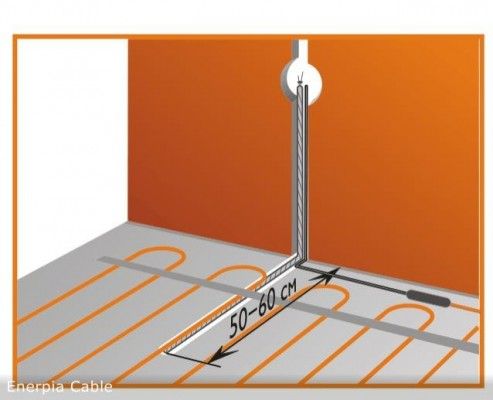

Оптимальная высота размещения регулятора – 0,5 метра. Прибегнув именно к такому значению, штатного провода датчика хватит для протяжки в ближайшую веерную зону, минуя частую ошибку – установку в холодной зоне.

В случае с кабельным нагревательным проводником или готовыми тонкими матами на синтетической сетке, место установки может быть лишь одним, так как определяется выводом кабелей питания от крайней точки кабеля.

Корректировать расположение можно лишь в начале раскладывания теплого пола.

Используя дрель с насадкой-коронкой, выполнятся углубление, в которое устанавливается подрозетник. Именно в нем будет происходить соединение кабеля датчика с регулятором и, собственно, кабеля питания с вводом бытовой сети.

От полученного углубления, на глубину нижнего входного сквозного отверстия подрозетника, выполняется вертикальное углубление перфоратором. Аналогичное дублируется и на полу.

Место соединения двух вертикальных углублений не должно иметь острых углов, так как это может спровоцировать повреждение проводника в результате подвижности сооружения и цикличности нагрева или остывания бетонной стяжки.

Шаг второй – установка подрозетника и подвод сети электропитания

Монтаж подрозетника (коробки) выполняется на стартовую или финишную шпаклевку. После схватывания последней, в верхнее отверстие заводят провод 220 В. На данном этапе не стоит спешить с отделкой подвода сети, так как длины провода может не хватить для установки соединительной клеммной колодки.

Шаг третий – укладка гофры с температурным датчиком

В первую очередь, необходимо протянуть датчик с проводом по всей длине гофры. Именно в данном случае понадобится упомянутая ранее внутренняя протяжка. Сам датчик должен выступать за пределы гибкой трубки на несколько сантиметров. Верхнюю часть проводника в гофре заводят в подрезетник, в котором будет находится регулятор.

Стоит сразу отметить, что при условии установки нескольких систем теплых полов с аналогичными датчиками, можно использовать один регулятор. Достаточно выполнить сквозное штробление стены и завести кабель с другой комнаты на место установки регулятора. Выполнить это необходимо до момента установки подрозетника.

Шаг четвертый – герметизация

Все соединения гофрированной трубы, начиная от коробки на стене, и заканчивая выводом датчика в свободный выпуск, необходимо герметизировать. Части гофры соединяют изолентой, а сам датчик закрывают заглушкой. Соединение последней также дублируют изолентой.

Тщательная герметизация необходима для защиты внутреннего пространства от попаданий раствора бетона или шпаклевки, что позволит произвести замену датчика, если, конечно, такая необходимость возникнет в процессе эксплуатации.

Таким образом, становится совершенно ясно, что гофрированная мягкая труба служит проходным элементом для быстрой замены датчика теплого пола без удаления плитки или другого напольного покрытия.

Шаг пятый – выбор заглушки на датчик

Как правило, в комплекте с теплым полом уже имеется все необходимое, в том числе и заглушка. Если она пластиковая или резиновая, ее стоит заменить на медную, которая обладает более высокими показателями теплопроводности.

Если и такую заглушку найти достаточно сложно, можно изготовить ее самостоятельно. Для этого необходимо взять кусочек медной трубки на 15 и, соответственно, заглушку по ее размеру. Не нужно использовать никакие герметики и уплотнители. Это может влиять на актуальные показатели в процессе нагрева и остывания стяжки.

Очень редко в специализированных магазинах можно встретить керамические заглушки. О цене говорить не имеет смысла, так как размер изделия невелик. Керамика очень хорошо проводит тепло, но обладает существенным недостатком – ее невозможно разделить с основным массивом бетонной стяжки.

Шаг шестой – крепление датчика

Уже упакованный в гофру и заглушку датчик теплого пола необходимо закрепить. Для этого, край размещенный на полу, непосредственно перед заглушкой, крепят к полу строительной металлической лентой, точнее сказать ее небольшим кусочком. Проложенный рядом силовой провод питания нагревательного кабеля или тонкого мата скрепляют с гофрированной трубой пластиковыми стяжками.

Сила затяжки должна быть минимальной, что исключит вероятность изменения формы трубки. Это очень важно для проведения дальнейших манипуляций.

Шаг седьмой – замазка канавки с датчиком

Используя плиточный клей, можно замазать датчик на уровень с черновой бетонной стяжкой. Для начала последующих кладочных работ не нужно выдерживать никакой временной промежуток.

Истинное предназначение гофры

Датчик теплого пола, как и любой другой предмет электроники, может выйти из строя. Благодаря мягкой гофрированной трубе и внутренней протяжке, на которой был сделан акцент в начале статьи, можно легко заменить неисправный элемент контроля за температурой.

Для этого потребуется:

• извлечь терморегулятор из подрозетника, предварительно обесточив помещение;
• отсоединить от клеммной колодки и регулятора сам датчик;
• вытащить упомянутый через гофру;
• используя протяжку заправить фирменный датчик обратно, до упора

После этого, нужно установить регулятор на место и проверить правильность проведенного ремонтного мероприятия. Благодаря протяжке, головка датчика достигнет медной заглушки (своего выносного места) и не запутается на изгибе между полом и стеной.

Какую гофру лучше использовать?

Цвет, марка и состав не имеют значения. Играет роль лишь внутренний диаметр. Фирменные датчики, которые идут в комплекте с готовыми теплыми полами, вплотную проходят в 10 мм гофру. Последняя также входит в серийное оснащение.

Если же, по какой-либо причине, датчик будет меняться на совместимую, но неоригинальную модель, в процессе монтажа стоит использовать 17 мм гофру. Для ее укладки потребуется лишь сделать глубже канавку.

Нужно ли поднимать головку датчика как можно выше к верхнему слою стяжки?

В теплых полах для бытового сектора, головка датчика в медной трубке поднимается максимально высоко. В промышленных системах это делать необязательно, так как сечение и мощность кабельного нагревательного элемента значительно больше.

На что стоит обратить внимание при установке датчика?

При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.

Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.

Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.

Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.

С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.

Что делать если датчик установлен неправильно?

В процессе черновых работ исправить ситуацию очень просто. Достаточно проштробить канавку немного дальше и, используя дополнительный кусок гофры диаметром 10 мм, завести датчик немного дальше.

Недостаток длины кабеля датчика исправляют путем перемещения настенного регулятора ниже по уровню или добавлением провода аналогичного сечения с последующей изоляцией.

Если работы завершены и проведена чистовая отделка – уложен кафель, необходимо:

• удалить кусок плитки, под которой размещен датчик теплого пола;
• расчистить конец углубления, в котором уложена гофра;
• удалить пробку (заглушку) датчика;
• отрезать датчик от провода;
• добавить необходимую длину провода;
• запечатать удлиненную часть в новой гофре 10 мм;
• уложить в добавленную канавку;
• нанести плиточный клей и положить плитку.

После таких работ, выдержка до момента первого включения составит 18 дней.

Возможные варианты подключения датчика теплого пола

Несмотря на всю простоту описанного выше процесса, существует несколько способов подключения датчика, а именно:

• прямое подсоединение «кабель – термостат»;
• с использованием распаечного короба.

Выше рассмотрен первый вариант подключения, который, по большому счету, является самым распространенным и легко реализуемым. Его можно выполнить самостоятельно, не имея должного опыта.

Второй, считается более надежным, но при этом требует больше затрат, как материальных, так и временных. В данном случае датчик теплого пола выводится на отдельную линию электрощитка. Для этого необходимо купить и уложить медные силовые кабели 2,5 кв. мм.

Такой подход требует, помимо выделенной линии, установить УЗО в распределительный щиток, а также вмонтировать на линию автоматический выключатель, который разрывает цепь при возникновении коротких замыканий и перегрузок на выделенной линии. Повторное включение возможно спустя несколько минут – после остывания откидной пружины.

В помещении с самим полом, необходимо установить аналогичную ранее упомянутой подрозетницу, в которую и подвести силовую линию от общего щитка на клеммную колодку. На последнюю выполняется подключение самого датчика и его вывод.

Такая схема основывается именно на безопасности – проведении всей системы теплого пола через автомат защиты в общем распределительном щитке.

Итог

В процессе установки датчика теплого пола, лучше использовать оригинальные модели, которые поставляются в комплекте с нагревательным кабелем или тонким матом. Отдельное применение китайских датчиков чревато износом системы.

Правильное функционирование и отображение актуального сопротивления на терморегуляторе – следствие выбора оптимальной веерной зоны, в обход холодной.

Всю дистанцию, вплоть до заглушки, необходимо выполнять прямо. Допускается один поворот под 45 градусов. В противном случае, замена датчика окажется невозможной.

конструкция, виды, монтаж своими руками

Теплый пол – это довольно сложная, слаженно работающая система, состоящая из нагревательного элемента, теплоносителем в котором, в зависимости от типа, может быть электрический ток или горячая вода. Наиболее популярны теплые полы, работающие от электричества. Монтаж этого типа системы подразумевает монтаж не только проводов, которые будут отдавать тепло, но и терморегулятора. Также устанавливается и датчик теплого пола.

Датчик теплого пола

Как подключить датчик теплого пола

Содержание статьи

• 1 Особенности работы
• 2 Особенности и преимущества использования
• 3 Виды термодатчиков для теплого пола
• 4 Функции и выбор терморегулятора
• 5 Плюсы и минусы терморегуляторов
• 6 Датчик и регулятор температуры полов – как выбрать и установить
• 7 Выбор датчика теплого пола в зависимости от напольного покрытия
• 8 Монтаж терморегулятора и датчика
  • 8.1 Видео – Как подключить систему пола к терморегулятору
  • 8.2 Видео – Установка термодатчика
• 9 Замена температурного датчика
• 10 Как быть если датчик не установлен

Особенности работы

Термодатчик – это одна из важнейших элементов, входящих в систему подогрева полов. Это проводник из меди, покрытый изоляционным материалом, конец датчика с целью защиты от различных внешних воздействий закрыт специальной колбочкой. Принцип работы устройства прост: датчик самостоятельно определяет температуру пола (при нагреве сопротивление устройства уменьшается) и затем сообщает полученную информацию терморегулятору.

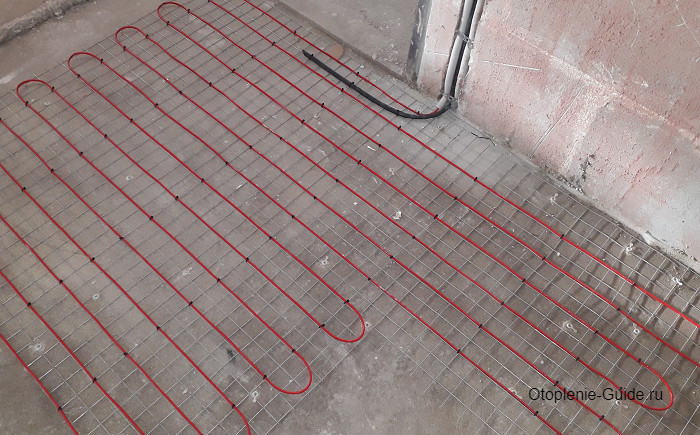

Электрический теплый пол

Далее терморегулятор в зависимости от полученных данных – высокой или низкой температуры – автоматически включает/выключает систему нагрева полов. Обычно устройство срабатывает, если температура опускается ниже заданной отметки всего на 0,5 градусов. В целом, частота цикла «включить-выключить» зависит от нескольких факторов – это толщина стяжки, вид покрытия, температура нагрева воздуха в помещении, наличие или отсутствие утеплителя.

Датчик температуры теплого пола

На заметку! Термодатчик может располагаться на разном расстоянии до регулятора температур. Его информативность в этом случае практически не меняется.

Таким образом, эти устройства – и датчик, и регулятор – помогают создавать благоприятный микроклимат в помещении, управляя всей системой подогрева полов.

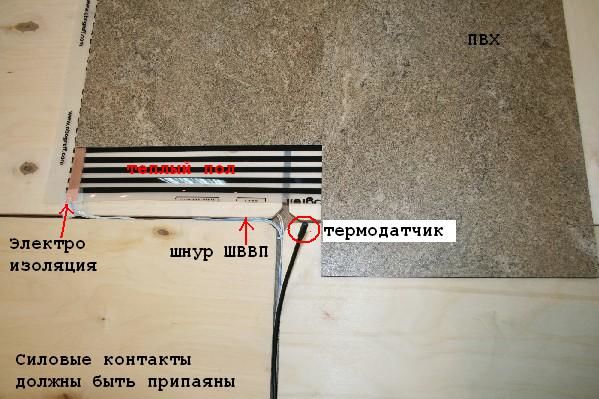

Термодатчик для теплого пола

Особенности и преимущества использования

Установка датчика температуры и терморегулятора в системе теплого пола необязательна. Но специалисты настоятельно рекомендуют не пренебрегать ими. Наличие этих маленьких, но важных приборов необходимо для правильной работы обогрева. Дело в том, что отсутствие термодатчика не позволит контролировать температуру нагрева полов, что может негативно сказаться на состоянии напольного покрытия в результате нарушения условий эксплуатации.

Термостат для теплого пола RTC 70.26

Например, ламинат и ковролин не должны эксплуатироваться при высокой температуре – допустимый показатель нагрева покрытий составляет всего +30 градусов. При превышении и ламинат, и ковролин начинают выделят в атмосферу соединения, что могут оказать негативное влияние на здоровье человека. Также ламинат склонен к деформации при значительном перегреве ламелей. Если в систему вмонтирован термодатчик, то при достижении определенного показателя температуры подогрев полов отключается, а покрытиям ничего не грозит.

Также устройство помогает контролировать расходы электроэнергии, а значит, значительно экономит средства, которые идут на оплату коммунальных счетов.

Терморегулятор — это устройство, контролирующее температуру теплого пола

Виды термодатчиков для теплого пола

К выбору термодатчика, который подойдет в конкретной ситуации, нужно подходить со всей ответственностью. И для начала следует изучить, какие виды этих устройств существуют.

Встраиваемый программируемый терморегулятор для теплого пола с ЖК дисплеем Lavita

На заметку! В большинстве случаев датчики для теплых полов идут в комплекте с терморегуляторами, что облегчает их монтаж и настройку.

Таблица. Типы датчиков для теплого пола.

Тип	Характеристика
Внешний	Такой датчик устанавливается там, где нет ветра и сквозняка, а также где он не подвергнется воздействию солнечных лучей. В противном случае показатели прибора будут неточными. Этот тип измеряет температуру воздуха вокруг себя.
Внутренний	Монтируется непосредственно в поверхность, которая будет подогреваться.

датчик для теплого пола

На заметку! Существуют виды терморегуляторов, которые сразу снабжены двумя термодатчиками. Считается, что в работе подобная система намного надежнее, чем обычная.

Сенсорный терморегулятор

Функции и выбор терморегулятора

Терморегулятор – тоже очень важное устройство, которое используется при монтаже системы нагрева полов. Он будет обрабатывать показатели, которые передает ему термодатчик, и, в зависимости от них, управлять системой.

Основные виды терморегуляторов

Функции терморегулятора:

• управление системой подогрева;
• контроль и поддержание оптимальной температуры пола;
• процесс контроля затраченной электроэнергии;
• оптимизация и улучшение работы подогрева полов.

Терморегулятор Warmehaus TOUCHSCREEN

На заметку! Затраты электроэнергии всей системой обычно соответствуют ½ ее мощности. Таким образом, можно вычислить примерные расходы.

Компактный удобный терморегулятор теплого пола Termo+ A008 16A с программированием на неделю

Таблица. Типы терморегуляторов.

Тип	Характеристика
Электронно-механический	Самый простой вид устройства и доступный по цене. Его основной рабочий элемент – особая пластина из металла, она реагирует на изменение температуры. При остывании системы, как только кривизна пластинки становится такой, что та прикасается ко второму контакту, происходит включение системы. Конкретное значение температуры обогрева полов установить устройство не позволит.
Электронный	Работает устройство так: оно оборудовано специальным элементом, который вырабатывает особый сигнал. Мощность напрямую зависит от показателей температуры окружающей среды. Такие терморегуляторы позволяют задать точную температуру подогрева, иногда даже до долей градуса. Управление устройством производится при помощи кнопок и маленького дисплея. Более дорогие и сложнее в управлении, чем предыдущие.
Программируемый	Самый дорогой тип термодатчика, зато позволяет задать определенные параметры, при достижении которых терморегулятор будет включать или выключать всю систему. Такое устройство позволит создать в квартире микроклимат, подходящий конкретному человеку. При этом программируемый терморегулятор можно настроить таким образом, чтобы он запускал систему в строго отведенное время. То есть он может подогревать полы непосредственно перед приходом владельца домой, не тратя электроэнергию во время его отсутствия в помещении. Однако в ванной комнате использовать его нецелесообразно.

Опытные мастера рекомендуют при монтаже устанавливать терморегулятор программируемый. Затраты на него быстро окупятся во время отопительного сезона, когда счета за электроэнергию будут в разы увеличиваться по сравнению с теплым периодом года.

Терморегулятор для теплого пола TOP FLOOR M6.716

Существуют также терморегуляторы с ограничителем. Этот тип устройства срабатывает в зависимости от максимально/минимально допустимой температуры. Его основные функции – не дать полу перегреться или слишком остыть.

Есть регуляторы и с сигнализацией. Если датчик зафиксирует перегрев покрытия, то устройство сообщит о нарушении владельцу дома при помощи специального сигнала.

Схема подключения механического термостата для водяного теплого пола

Плюсы и минусы терморегуляторов

Несомненно, использование термодатчика и терморегулятора уже само по себе является большим плюсом для работы всей системы теплого пола.

Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

Однако у каждого вида устройства имеются свои достоинства и недостатки.

1. Достоинства электромеханических устройств – универсальность, простота в использовании, высокие показатели надежности и невысокая стоимость. К тому же при необходимости этот тип устройства легко починить или заменить самостоятельно. Главный недостаток – необходимость управления системой вручную. На температуру окружающей среды она не реагирует.
2. Электрический терморегулятор (вместе с датчиком) оборудован дисплеем, демонстрирующим рабочие показатели. Также его достоинство в возможности задавать точные температурные значения.
3. Недостатки программируемого терморегулятора – высокая цена, сложность в эксплуатации. Но зато управлять некоторыми моделями можно даже при помощи телефона или компьютера.

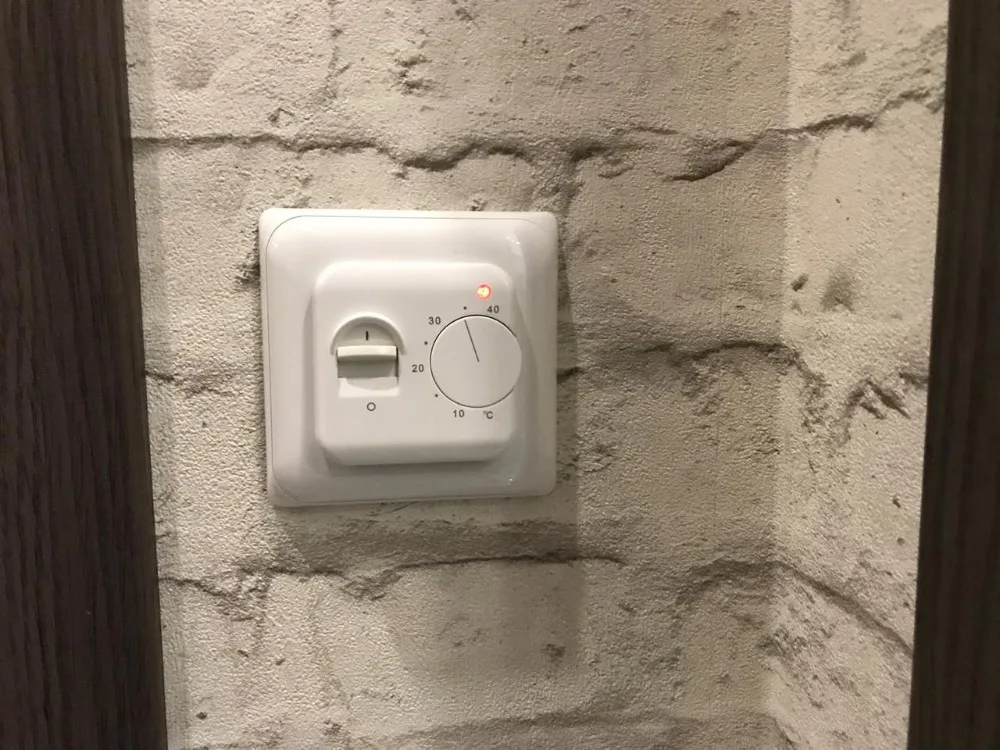

Механический терморегулятор

В каждом отдельном случае может использоваться наиболее удобный терморегулятор. Например, электромеханические приборы с целью экономии средств можно применять в ванной, туалете и других помещениях небольшого размера и где человек не находится на протяжении длительного времени. А вот программируемые – это лучший вариант для гостиных, детских, спален.

Датчик температуры теплого пола

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно. Тут важно оценить основные показатели и требования к эксплуатации.

1. Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

   Удобное расположение терморегулятора

2. Набор функций. Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.
3. Простота использования. Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.
4. Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

На заметку! Существуют виды терморегуляторов, которые могут фиксировать данные датчиков, расположенных сразу в двух зонах (комнатах). Иногда целесообразно приобретать именно такие устройства.

Выбор датчика теплого пола в зависимости от напольного покрытия

В зависимости от типа напольного покрытия, следует использовать определенные типы датчиков. Существуют следующие виды устройства.

1. Укладывается под мягкое покрытие (ковролин, линолеум, паркет, ламинат). Датчик в этом случае представляет собой маленький цилиндр, закрепленный на конце специального кабеля. Монтируется только после полного высыхания бетонной стяжки, в которой затем специально для прибора делается небольшая канавка.
2. Укладывается под твердое покрытие. Более крупный элемент, имеет специальную гелевую оболочку, оберегающую устройство от ударов и механических повреждений.

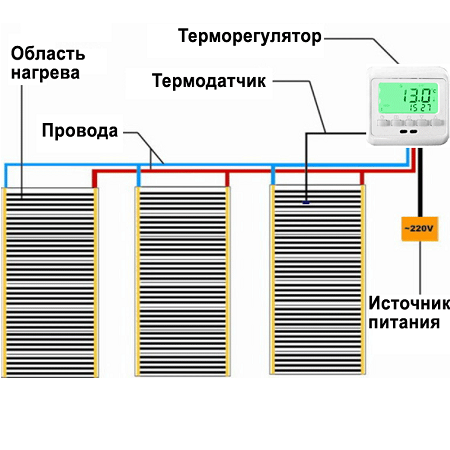

Установка терморегулятора для пленочного теплого пола

Монтаж терморегулятора и датчика

Монтаж этих двух устройств довольно прост и, как правило, даже у новичков не возникает никаких проблем, если они действуют в соответствии с инструкцией. Подключить термодатчик можно двумя способами.

1. Напрямую. В этом случае сам нагревательный кабель объединяется в одной связке с терморегулятором.
2. С использованием распаечной коробки. В этом случае от терморегулятора до распаечной коробки прокладывается один кабель, а затем к нагревательному элементу – уже другой.

Монтаж навесного терморегулятора теплого пола

Чтобы подключить систему контроля температуры, следует организовать отдельную линию от электрического щитка. Для этого прекрасно подойдет медная проводка сечением 2,5 мм².  Далее в стене штробится канавка, в которую будут укладываться гофры с проводом от термодатчика и нагревательным кабелем.

Шаг 1. Провод, на конце которого установлен термодатчик, просовывается в гофрированную трубку подходящего диаметра.

Кабель просовывается в гофрированную трубку

Шаг 2. Провод датчика также выводится из другого конца гофры.

Выведение провода из другого конца трубки

Шаг 3. Окончание трубки, где находится сам датчик, закрывается специальной заглушкой из пластика. Это необходимо для того, чтобы туда ничего не попало, в том числе строительная смесь, которой будет заливаться система.

Установка пластиковой заглушки

Шаг 4. Конец трубки с датчиком фиксируется между двумя отопительными контурами прямо посередине. Он закрепляется при помощи пластикового хомута или специальной ленты. При этом место установки датчика выбирается так, чтобы он был сравнительно недалеко от самого терморегулятора, желательно, чтобы имелась возможность относительно простого доступа к датчику. Оптимальное расстояние от прибора до стены – 50-60 см.

Фиксация конца трубки

Внимание! Термодатчик не должен располагаться близко к отопительным приборам или каминам, печам. В противном случае будут отмечаться погрешности в показаниях.

Шаг 5. Трубка от места расположения регулятора выводится в пол в специальной проштробленной канавке. Ее изгиб у пола не должен быть резким – не менее 5 см.

Выведение трубки в пол

Шаг 6. Канавка в стене после укладки в нее всех проводов и гофрированной трубки заделывается цементным раствором.

Канавка заделана раствором

Шаг 7. Провода необходимо облудить.

Далее провода нужно облудить

Шаг 8. После этого провода подсоединяются к терморегулятору. Регулятор устанавливается на свое место – отверстие в стене над канавкой для проводов.

Подсоединение проводов к терморегулятору

Шаг 9. Все электрические соединения проверяются, а затем на одну минуту система теплого пола включается. Это позволит проверить ее работоспособность.

Установленный терморегулятор

Шаг 10. Если все работает, то на панели терморегулятора загорится сигнальная лампочка, а также произойдет нагрев системы пола. На зарисованной схеме теплого пола обозначается место установки термодатчика.

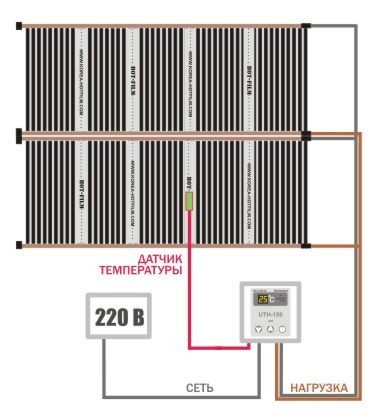

Пример схемы теплого пола

Видео – Как подключить систему пола к терморегулятору

Видео – Установка термодатчика

Замена температурного датчика

Если термодатчик теплого пола вышел из строя, то его придется заменять. В противном случае терморегулятор не сможет управлять системой подогрева. Причину поломки поможет выяснить диагностика тестером. Как правило, он выявляет две причины неисправности – обе они связаны с контактами (либо он есть там, где не надо, либо отсутствует там, где нужен).

Тестер электронный

Первым делом тестируются входные провода – для этого придется разобрать корпус регулятора. При включенном электропитании тестером проверяется наличие напряжения в проводах. Если питания нет, значит, какой-то из выключателей не работает – тогда проверяется работоспособность приборов в сети до места установки регулятора. Если напряжение есть на контактах входных, то проверка продолжается уже на выходных. От регулятора при выключенном токе отсоединяются провода теплового контура. Если в этом случае при включенной энергии напряжения на выходных проводах нет, то поломка таится в блоке управления или в самом датчике. Сопротивление датчика проверяется при помощи омметра. Если датчик не работает, его нужно демонтировать по возможности и установить новый.

Подключение терморегулятора к теплому полу

Внимание! Починить датчик нельзя, его можно только заменить на новый. При этом придется покупать и новый регулятор.

Как быть если датчик не установлен

Использовать систему теплого пола без датчика температуры рискованно – можно испортить напольное покрытие. Решить проблему можно несколькими способами.

1. Оснащение системы датчиком воздуха (возможен монтаж только для кабельной системы подогрева. Мощность нагревательного контура должна быть равна 170 Вт/м²).
2. Установка датчика в стяжку (необходимо штробление пола с высокой точностью проведения работ, чтобы не повредить систему подогрева).

Датчик температуры теплого пола в середине комнаты

Во время монтажа системы теплого пола установить и термодатчик, и регулятор довольно просто. Сложнее произвести работы, если устройствами в свое время пренебрегли, а потом поняли, что они все-таки необходимы. К счастью, все поправимо.

Установка датчика температуры пола

Для создания комфорта и уюта, как в частных домах, так и в квартирах используется электрический теплый пол. Чтобы система теплого пола работала в автоматическом режиме, а также была экономичной, необходимо установить и подключить дополнительное надежное электронное оборудование, поддерживающее температуру в заданном режиме. В качестве этого оборудования выступают регулятор температуры и датчик температуры. Перед их установкой рекомендуется разобраться в принципе работы, а также изучить основные приемы подключения и монтажа. В этой статье мы подробно расскажем, как установить датчик температуры для теплого пола, а также приведем схему его подключения к сети.

• Устройство и назначение датчика температуры
• Последовательность установки
• Выбор термостата

Устройство и назначение датчика температуры

Итак, датчик температуры для системы теплого пола представляет собой терморезистор, защищенный стеклянной колбой, а также имеющий медный провод длиной около 3 метров для подключения к термостату. Помимо стеклянной колбы для кафельных полов, сам термодатчик также защищен гелевой оболочкой. Проводник изолирован высококачественным ПВХ (поливинилхлоридом) для защиты от внешних воздействий и повреждений. Длину проводника можно увеличивать, и естественно уменьшать, до 50 метров, главное чтобы на конце проводника был цел датчик.

Для его простой замены рекомендуется в дальнейшем поместить данную конструкцию в металлопластиковую трубку, даже если производитель предусмотрел в комплекте пластиковую гофру диаметром 16 мм. Металлопластиковая труба имеет более гладкую внутреннюю поверхность, поэтому ее гораздо проще достать и установить, а также подключить новый датчик температуры, в случае выхода из строя. Эти типы датчиков температуры устанавливаются в сплошные напольные покрытия (под плитку или керамогранит).

Еще один вид датчиков, рекомендуемый для ламината, ковра, то есть мягких видов материала пола, – это специальные пластиковые цилиндры, которые подключаются к концу электрического кабеля.

Принцип работы датчика температуры очень прост, при изменении температуры меняется его сопротивление, тем самым подавая сигнал термостату на включение или выключение системы теплого пола от 220 В, самой распространенной сети в повседневная жизнь.

Последовательность установки

Приступаем непосредственно к установке теплого пола и датчика температуры. Для начала нужно определить место термостата, который будет располагаться снаружи. Располагается чаще всего на высоте около 1 метра от пола. Монтаж ее аналогичен обычной розетке.

Затем нужно сделать штробы или пазы для укладки двух пластиковых труб. Один для силового провода, ведущего к нагревательному элементу, другой для проводки датчика. Трубка для датчика температуры будет располагаться на полу. Такая укладка позволит проводить ремонтные работы, не снимая плитку, хотя бы заменив элементы управления. Полностью замените нагревательный элемент, если он установлен в стяжке. Важно, чтобы при укладке трубы или гофры для кабеля изгибы и повороты были как можно меньше. Это еще больше упростит замену вышедшего из строя датчика температуры.

В видео ниже даны полезные советы по установке датчика пола в гофру:

Следующий этап — теплоизоляция, выполняется индивидуально для разных типов ТЭНов, например, выполняет роль заслонки изоленту или другой утеплитель, толщина которого не менее 1,5–2 см. После этого монтируется ТЭН и закрепляется проводами к корпусу термостата.

Установка и подключение датчика температуры теплого пола имеет свои тонкости. Во избежание попадания раствора в трубку, где находится датчик, ее конец, находящийся на полу, надежно заклеивают изолентой или изолентой. Не рекомендуется подключать всю систему через розетку, лучше запитать от автоматического выключателя и через контактор (исполнительное устройство).

Датчик температуры следует устанавливать на расстоянии от 0,5 до 1 метра от стены, на которой установлен термостат, а также ровно посередине между двумя соседними витками нагревательного кабеля. После установки датчик температуры рекомендуется закрепить монтажной лентой или фольгированной лентой.

Если производится укладка пленочного теплого пола, датчик температуры необходимо установить под лист утеплителя, как показано на фото ниже. Учтите, что под датчик температуры нужно подложить изоляцию, иначе система отопления не будет эффективной.

Важный момент! Расположение датчика температуры нужно выбирать так, чтобы он находился вдали от других источников нагрева. В противном случае возникнут ошибки и теплый пол не будет работать как надо.

Схема подключения датчика температуры пола следующая:

Перед выполнением стяжки необходимо проверить работоспособность теплого пола и самого датчика температуры. Как правило, измеряют сопротивление обоих элементов. Система считается исправной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того, чтобы собранная схема была максимально безопасной, рекомендуется устанавливать в помещениях, где осуществляется электрический теплый пол, устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитив человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Также рекомендуем посмотреть видео, демонстрирующее основные ошибки при установке датчика температуры:

Выбор термостата

Отдельно хотелось бы коснуться самого термостата, который играет очень важную ключевую роль в этой системе отопления. Доступны следующие типы терморегуляторов для теплого пола:

• Электромеханический. Точность этой регулировки приблизительна, поэтому добиться конкретной заданной температуры достаточно проблематично. Главным преимуществом такого аппарата является его низкая цена.
• Электронный. Установка заданного значения осуществляется с помощью сенсорных кнопок и имеет достаточно понятную настройку и возможность установки ограничения температуры до одного градуса.
• Программируемый электронный. За счет установки такого элемента можно не только регулировать температуру в помещении, но и включать отопление по расписанию или только при наличии в помещении человека.

Кстати, некоторые терморегуляторы уже имеют встроенный датчик, позволяющий контролировать не только температуру пола, но и воздуха в помещении в целом.

В итоге хотелось бы напомнить правила работы с электрооборудованием, все работы по подключению выполняются при отключенном питании. При этом необходимо следить за тем, чтобы никто, кроме лица, выполняющего эту работу, случайно не применил опасный для здоровья и жизни человека штамм. На этом наша технология установки датчика температуры для теплого пола своими руками заканчивается. Надеемся, предоставленная информация была вам полезна!

Будет интересно почитать:

• Как подключить автоматический выключатель
• Как сделать теплый пол под плитку
• Схема подключения нагревательного кабеля

Опубликовано: 21. 09.2017 Обновлено: 21.09.2017 3 комментария

Как отремонтировать теплые полы? | Полы с подогревом

Системы напольного отопления долговечны и редко вызывают проблемы при правильной установке. Система напольного отопления защищена материалами, в которые она заключена, и не имеет движущихся частей. Однако, как и в случае с другими системами, в системе напольного отопления могут возникнуть некоторые проблемы, требующие профессионального ремонта. Ниже приведены некоторые из причин, по которым система теплого пола может выйти из строя, и способы ее ремонта:

A Неисправный датчик температуры

Датчик пола может быть неисправен, если ваш термостат показывает странные и непоследовательные показания. Большинство профессиональных компаний, занимающихся установкой систем теплого пола, устанавливают дополнительный датчик пола в качестве дублирующего к первому датчику. Поэтому, если датчик первого этажа неисправен, его легко поменять на второй датчик.

Если у вас нет резервного датчика пола, вам придется установить новый датчик. Датчик размещается рядом с матом теплого пола. Во время укладки специалист по ремонту выкапывает несколько плиток или копается в линиях затирки.

Неисправный термостат

Система обогрева пола не будет работать должным образом, если термостат неисправен. Определить, правильно ли работает термостат, можно, сбросив часы на заводские настройки. Возможно, вам придется заменить термостат, если проблема не устранена.

Что может повредить полы с подогревом?

Электрические системы подогрева пола редко выходят из строя при правильной установке. Однако проблемы могут возникнуть в основном из-за несоблюдения инструкций по установке. Вот некоторые типичные факторы, которые могут повредить систему:

• Невозможность измерения сопротивления системы отопления – необходимо снять надлежащие показания с помощью цифрового мультиметра до, во время и после установки. Это позволяет техническому специалисту обнаружить любые повреждения, которые могли возникнуть из-за оголения провода во время первоначальной прокладки.
• Отсутствие гарантии того, что заводской стык герметизирован в выравнивателе пола или в тонкой осадке, где применимо
• Выбор неправильного автоматического выключателя – Например, не рекомендуется подключать систему подогрева пола 120 В к цепи 240 В.

Как отремонтировать систему теплого пола?

Если в вашей системе подогрева пола возникла проблема, одним из очевидных признаков является то, что ваш пол недостаточно нагревается. В тяжелых случаях повреждения пол вообще не нагревается. Вы также можете заметить неравномерный нагрев, когда одни части пола холодные, а другие теплые. Постоянное срабатывание индикатора замыкания на землю также является признаком неисправности системы теплого пола. Как вы можете найти проблемную зону, обычно короткую или разрыв под напольным покрытием? Вам не нужно снимать весь пол, чтобы отремонтировать неисправную систему теплого пола.

С помощью рефлектометра TDR (Time Domain Reflectometer) можно определить местонахождение поврежденной детали. Измеритель TDR подключен к обесточенной системе; он посылает электрический ток через подключенный стол, пока не достигнет разрыва или короткого замыкания. Достигнув короткого замыкания или разрыва, электрический импульс возвращается к измерителю TDR. Электрик рассчитывает время, необходимое импульсу для достижения проблемной зоны, и преобразует его в показания расстояния. Делая это, электрик может определить точное местонахождение проблемы.

При ремонте системы теплого пола желательно избегать самостоятельных техник. Вы можете нанести больше вреда, если попытаетесь снять напольное покрытие, чтобы добраться до трубопровода. Вы можете еще больше повредить пол и систему отопления. Рекомендуется привлечение профессионального мастера по ремонту. Специалисты располагают необходимыми инструментами для быстрого и эффективного выявления и устранения повреждений.

Несколько потенциальных проблем могут повлиять на систему электрического обогрева пола.
