Теплый пол под плитку в ванной своими руками

Над вопросом, как сделать тёплый пол под плитку в ванной, задумывается практически каждый, кто встаёт после помывки на ледяной кафель. Особенно это касается многоквартирных домов, некачественно отапливающихся в зимнее время.

Осуществить задуманное не так сложно как кажется, хотя предварительно нужно определиться с конкретным выбором, наиболее подходящим и допустимым для ванной комнаты вашей квартиры или дома.

Содержание:

• Выбор варианта
• Электрические полы
• Водяной пол
• Достоинства и недостатки
• Сравнительный анализ двух систем

Выбор варианта

Чаще всего в ванной обустраивают электрические или водяные теплые полы

Перед тем, как сделать тёплый пол в ванной, необходимо определиться с типом, наиболее подходящим для вашего помещения. Рассматривать нужно 2 различных системы: электрические и водяные полы. Каждый из них имеет свои преимущества и недостатки, которые подбираются индивидуально.

При этом, учитывается тип жилого объекта, если квартира отапливается своим котлом и не запитана от центрального источника, можно воспользоваться любым из известных методов.

Дом, обогреваемый централизованно, при монтаже водяного пола требует дополнительного согласования с соответствующими органами, которые могут не разрешить монтаж таких систем.

Связано это в первую очередь с тем, что котельная рассчитана на определённое количество потребителей, а установка дополнительных систем может привести к тому, что она не сможет выполнять полноценный обогрев остальных жилых помещений, поэтому в данной ситуации лучше выбрать электрический пол.

Определиться с тем, какой тёплый пол лучше подходит для конкретного помещения, помогут профессионалы. Они точно выполнят расчёт, касающийся затрат на монтаж, последующий расход ресурсов и КПД системы.

Электрические полы

Несмотря на то, что многие опасаются монтировать электрический тёплый пол в ванной из-за возможного поражения током, бояться их применения не стоит.

Кабель и вся система надёжно спрятаны под бетонной стяжкой и напольным покрытием, поэтому прямого контакта произойти не может.

Кроме этого, современные устройства обогрева, подключаемые от электрической сети, оборудуются дополнительными УЗО, а также выполняется обязательное заземление.

На сегодняшний момент можно использовать 3 различных варианта, чтобы выполнить обогрев помещения с использованием электрических средств: укладка кабеля, монтаж готовых тепловых матов и использование инфракрасной плёнки.

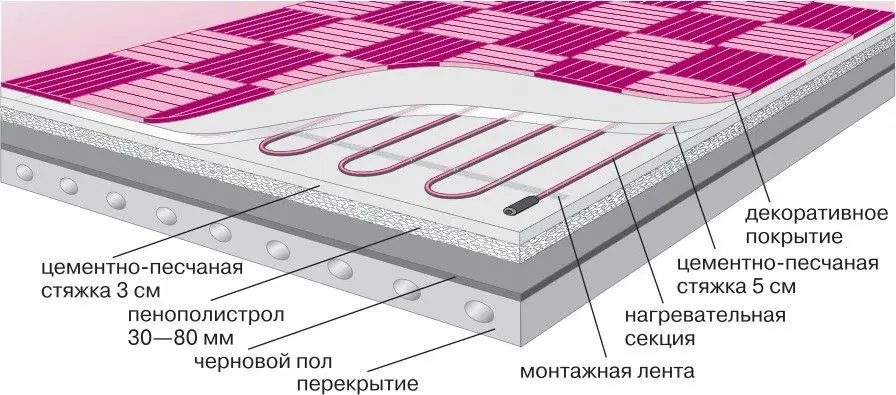

1. Кабельная укладка тёплого пола в ванной – это случай, когда для основного источника обогрева применяется обычный электрический кабель практически без дополнительных устройств. Терморегулятор и температурный датчик в расчёт не принимаются, так как они необходимы для всех типов полов. Основным достоинством, характеризующим такую технологию, считается относительная простота работ, выполнить которые можно самостоятельно. Из недостатков можно выделить «хороший» расход электроэнергии и образование электромагнитного излучения, негативно действующего на организм человека.

   Нагревательные маты уложить легче, чем просто кабель

2. Если монтаж кабельного пола считается средним по сложности, то уложить тёплый пол в ванной комнате своими руками из нагревательных матов сможет даже девушка. Принцип заключается в том, что на полу укладываются уже готовые термоэлементы с запаянными в защитную оболочку нагревательными изделиями. После чего система соединяется между собой и подключается к терморегулятору с датчиком и соединяется с источником электроэнергии. При монтаже системы, которая будет использоваться, как второстепенный источник обогрева помещения, пол под ванной можно не накрывать матами, что несколько снижает затраты.
3. Инфракрасный тёплый пол для ванной считается наиболее подходящим для обогрева жилого помещения. Связано это с тем, что в качестве нагревающего элемента здесь используется графит, который заплавливается в ПВХ. Функционирует система в инфракрасном диапазоне, который благоприятно воспринимается человеческим организмом. Преимуществом по сравнению с кабельными системами можно назвать отсутствие стяжки. Маты очень тонкие и укладываются непосредственно под напольное покрытие. Потому в этом случае поверхность пола не становится выше, и нет необходимости переделывать дверные проёмы и перевешивать двери. Кроме этого, если одна из полос пришла в негодность, благодаря тому, что система подключается параллельно, остальные продолжат работать.

ИК-пленка монтируется очень быстро

За последние годы укладка инфракрасного тёплого пола под плитку в ванную комнату пользуется очевидной популярностью. Это объясняется тем, что для этого можно не приглашать специалистов.

Выполнить монтаж можно своими руками. Тем более, что если использовать так называемый сухой монтаж (застелить маты специальной защитной плёнкой), то сразу на него допускается укладка напольного покрытия, что ещё более облегчает процесс.

Следует напомнить, что при самостоятельно укладке электрических тёплых полов в ванной необходимо соблюдать все меры предосторожности при работе с электроэнергией и удостовериться в том, что цепь обесточена и не имеет постороннего напряжения.

Водяной пол

Для обогрева пола подойдут трубы диаметром 15 или 21 мм

Водяной тёплый пол в ванной изготавливается из труб небольшого диаметра, как правило, это 15 или 21 мм. Преимущественно для этого используются пластиковые, медные или ПВХ изделия.

Монтаж осуществляется в определённой последовательности: или змейкой, или параллельно, прогрев выполняется за счёт соединения с основной системой отопления, температура определяется термодатчиком.

После укладки выполняется тестирование системы и заливается бетонная стяжка, на которую в дальнейшем укладывается кафель или любой другой вид напольного покрытия, подходящий для этого помещения.

Чтобы сделать водяные полы в ванной комнате, не потребуется много времени и сил. Помимо этого, монтаж относительно прост и безопасен. Но, как упоминалось ранее, для некоторых ситуаций может потребоваться целый ряд дополнительных соглашений и подтверждений от компетентных органов. Если этого не сделать, случайно выявленная водная система обогрева может привести к наложению крупных административных штрафов и взысканий.

Профессионалы, занимающиеся такими работами, рекомендуют располагать систему ниже уровня пола других помещений. Это необходимо для того, чтобы при возникновении протечки не затопить свой дом или соседей.

Достоинства и недостатки

Если предварительно рассматривать преимущества, которые даёт сделанный подогрев пола в ванной, можно выделить целый ряд достоинств. Во-первых, это невидимая, в отличие от радиаторов, конструкция совсем не занимает места, которого и так в этом помещении очень мало.

Во-вторых, после того, как вы примете душ, гораздо приятнее выходить на тёплые полы в ванной комнате, чем на ледяную поверхность.

Если есть преимущества, значит можно обнаружить и недостатки, которые есть у этих методов, вне зависимости от того, как они используются: как основной источник обогрева или второстепенный. Предварительно следует подчеркнуть, что стоимость таких систем обойдётся вам в хорошую сумму. Но, как говорилось ранее, окупается она очень быстро, поэтому эффект вы почувствуете при первом запуске.

Выбирать финишный напольный материал придётся с оглядкой на совместимость. Поэтому для данной ситуации оптимальным вариантом будет монтаж керамической плитки или наливного пола.

Сравнительный анализ двух систем

Если вы планируете делать тёплый пол в ванной своими руками, но так и не смогли самостоятельно определиться с тем, какой вариант подходит лучше, можно воспользоваться приведённой ниже таблицей, в которой указаны основные сравнительные характеристики водяных и электрифицированных нагревательных систем.

Признаки	Водный пол	Матовый пол	Кабельная система
Отдельное помещение	Нужна котельная, бойлерная	Не нужно	Не нужно
Толщина пола со стяжкой, мм	100-115	0,5-20	40-110
Срок монтажа, день	3-4	1	1
Готовность к эксплуатации, день	26	Сразу	1
Метод установки	Пол	Пол, потолок, стены, любая поверхность	Пол, монтаж на другие поверхности допускается, но с дополнительными сложностями
Надёжность	При повреждении полностью выходит из строя	При повреждении более половины, оставшаяся система продолжает работать	При повреждении кабеля полностью выходит из строя
Затраты на ремонт	Высокие	Небольшие	Большие
Обслуживание	Нужно	Не нужно	Не нужно
Замерзание зимой	Возможно	Невозможно	Невозможно

Делая тёплый пол в ванную, следует руководствоваться предназначением и особенностями помещения. Кроме этого, следует предварительно выбрать, в качестве основной или дополнительной системы отопления будет использоваться теплый пол.

Водяные теплые полы под плитку, варианты схем монтажа, правила укладки

Напольное покрытие в тех комнатах, где увеличен уровень влажности, а это ванная комната, кухня, душевая и прихожая, как правило, заключается в укладке керамической плитки, так как именно она безупречно подходит для этих помещений. Водяные теплые полы под плитку станут идеальным способом отопления, так как плитка обладает одним существенным недостатком – она холодная на ощупь.

В этой статье рассмотрим как укладывается теплый водяной пол под плитку

Водяные теплые полы под плитку имеют большое число серьезных характеристик и преимуществ, и главное из них – равномерное разделение тепловых потоков по всему периметру комнаты.  Самой распространенным устройством таких полов является монтаж трубок, которые укладываются непосредственно в стяжку. При установке теплого пола необходимо учитывать последовательность всех работ.

Первый этап заключается в приготовлении поверхности пола. Поверхность обязательно должна быть отчищена от мусора и выровнена основной стяжкой, при условии неровности пола.

Водный теплый пол под плитку требует максимально ровной поверхности, поэтому к каждому этапу выравнивания полов и монтажа теплого пола необходимо отнестись с полной серьезностью.

Второй этап включает монтаж коллектора, устанавливающийся на стене неподалеку от поверхности пола в специальном шкафу. Внутри такого шкафа необходимо провести стыковку нагревательных трубопроводов с основным источником тепла. В этом же ящике также будут расположены устройства регулировки устройства теплого пола. Изначально в шкаф необходимо подвести трубу с горячей водой и возвратный трубопровод, к которому будет подключаться непосредственно сам коллектор. Там же будет находиться циркуляционный насос, благодаря которому и будет происходить непрерывное циркуляция воды по всему контуру системы водяных теплых полов.

Коллекторный шкаф теплого водяного пола

На вышеуказанные трубопроводы устанавливаются запорные вентили, благодаря которым имеется возможность отключать полностью систему теплых полов от имеющейся системы отопления. Именно к такому вентилю и подсоединяется коллектор. Третий этап включает в себя обустройство поверхности гидроизоляцией, выполненной из алюминиевой фольги или полиэтиленовой пленки. Если вы будете использовать в качестве утеплителя пенопласт с приклеенной с одной стороны алюминиевую пленку, этого будет достаточно.

Демпферная лента

После того, как все вышеперечисленные этапы пройдены, самое время переходить к установке демпферной ленты, закрепляющейся выше, чем уровень стяжки на 20мм. Это необходимо для того, чтобы она могла компенсировать возможные расширения бетона при его нагревании. Для установки теплоизоляции также подходит минеральная вата, толщина которой зависит от мощности вашей отопительной системы. Если водяные теплые полы под плитку мощные, то и толщина утеплителя должна быть соответствующей. Допустим, если ниже уровня вашего основания также находится отапливаемая квартира, то можно использовать утеплитель в 2-4 см.

Следующим этапом является установка креплений и трубопроводов. Крепление трубопроводов теплого пола можно проводить несколькими способами: с помощью арматурной сетки, и с помощью термоизоляционных плит.

Сетку с ячейками следует устанавливать непосредственно на теплоизолятор. Сам же контур необходимо крепить к сетке с помощью двух, трех хомутов. Вышеописанные плиты укладывать необходимо с помощью специальных монтажных рельсов, устанавливающиеся на верхний слой теплоизоляции и закрепляющийся с помощью крепежной ленты.

Термоизоляционные плиты с готовыми зажимами для труб водяного пола

Крепление трубопровода теплого водяного пола к арматурной сетке

Водяные теплые полы под плитку определяют следующий этап своей установки, как расположение греющих контуров. Следует помнить, что трубопроводы лучше всего укладывать вдоль стен, нежели в центре комнаты, с шагом укладки 10 см., а около окон и дверей увеличить шаг до 12 см. Не следует использовать петли длиной более 100 м.

Далее вам необходимо определиться со схемой установки контура, которая может быть спирального типа либо параллельного. При использовании параллельной схемы, трубопроводы располагаются змейкой. При таком расположении водяных теплых полов под плитку, большая температура наблюдается в начале змейки. Такой метод преимущественно используется для помещений с небольшими площадями. Спиральная же система прогревает помещение равномерно благодаря тому, что нагревательный трубопровод и возвратный – чередуются. Такой метод идеально подходит для помещений с большой площадью.

Схема укладки водяного пола

Следующим этапом становится непосредственный монтаж контура, один конец которого закрепляется в коллекторе, а второй помещается по необходимой схеме, а после чего подводится к коллектору и подключается к обратному трубопроводу. После того, как все этапы пройдены, необходимо проверить всю систему на герметичность, а также ее работоспособность, предварительно выполнив опрессовку системы. Вы должны заполнить всю систему водой и оставить на сутки ее под рабочим давлением. Принято считать, что если на следующие сутки давление в системе не поменялось, то она считается полностью работоспособной.

Предпоследним этапом является заливка цементным раствором. Теплый пол под плитку, водяной трубопровод, которого проходит по всему помещению и нагревает весь контур системы, толщиной должен составлять не более 7 см. Рекомендуется использовать в растворе бетон не ниже марки М300. Самое главное – это то, что при заливке вся система должна быть в рабочем состоянии под давлением.

Заливка бетоном смонтированной системы теплого водяного пола

Последним этапом становится непосредственная укладка плитки. Обязательно необходимо дождаться окончательного высыхания бетонного раствора и, только после этого, укладывается плитка. Полное затвердевание проходит по истечению одного месяца. После вы можете наносить на готовый теплый пол клеящий раствор и далее класть плитку.

Стоит помнить, что плитка на теплый водяной пол укладывается так же, как и без использования теплых полов, то есть, также необходимо проверить еще раз уровень пола, а также отчистить основание от лишнего мусора и неровностей.

Теплые полы на водной основе в ванных комнатах – Flooré Värmegolv

В ванных комнатах также можно укладывать теплые полы Flooré. Единственное требование к напольному отоплению – это то, что черновой пол должен быть ровным и несущим.

Теплые полы на водной основе в ванных комнатах

Во влажных помещениях стяжка наносится на пол с подогревом перед укладкой поверхностного материала. Теплый пол Flooré можно использовать под всеми типами напольных покрытий.

Укладка поверхностного слоя

После установки и испытания системы водяного теплого пола на давление наступает время укладки поверхностного слоя. Держите систему подогрева пола выключенной. В основном это касается укладки плитки, поскольку температура влияет на время высыхания и долговременные свойства плиточного клея и затирки. Обратите внимание, что это общие рекомендации по укладке поверхностных слоев. Если общие рекомендации отличаются от рекомендаций производителя, то следуйте инструкциям производителя.

Убедитесь, что пол:

• Сухой и ровный
• Чистый, без каких-либо материалов и других остатков пола
• Панели пола должны плотно прилегать к основанию пола. Если панель ослаблена, шатается или издает какой-либо шум относительно основания, закрепите ее с помощью винтов или аналогичного материала
.

Водяной теплый пол с кафельным полом в ванных комнатах

Напольные панели Flooré следует приклеивать к основанию, независимо от типа помещения. Более подробное описание процедуры установки приведено ниже. Для укладки плитки во влажных помещениях, таких как ванные комнаты, санузлы и новые котельные, отраслевые правила требуют слоя выравнивающей смеси (стяжки) и армированной сетки поверх системы. Напольное покрытие должно соответствовать Торговым правилам BBV Шведского совета по керамической плитке для влажных помещений. Вы можете прочитать более подробную информацию о правилах для мембран, балок, соединений, уклонов в сторону стока в полу и т. д. на веб-сайте Шведского совета по керамической плитке.

Процедура установки следующая:

1. Убедитесь, что балки соответствуют требованиям BBV.
2. Установить теплый пол. Во влажных помещениях напольное отопление всегда должно быть приклеено к основанию пола. Если есть слив в полу, то он должен оставаться открытым не менее 150 мм без какой-либо панели теплого пола. Стяжку пола следует наносить так, чтобы она образовывала твердый край рядом с соединением со сливом в полу.
3. Проверка теплого пола – Проверить давление в трубе.
4. Участок пола, подлежащий стяжке, не должен касаться стен. Вы можете сделать это, используя окантовку из пенопласта или подобного материала. Так как все бетонные изделия дают усадку при затвердевании, важно, чтобы пол мог отходить от стены. В противном случае есть риск возникновения проблем с трещинами, адгезией и отслоением панелей пола. Позаботьтесь о том, чтобы условия поставщиков стяжки в отношении комнатной температуры и температуры поверхности были соблюдены.
5. Очистите теплый пол денатуратом (не используйте другие растворители, так как они могут повредить пенопласт) и нанесите неразбавленную грунтовку. Дайте грунтовке высохнуть. NB: Убедитесь, что грунтовка распределяется и образует непрерывную пленку, покрывающую всю поверхность, так как не все бренды будут прилипать к алюминиевой фольге. При выборе грунтовки руководствуйтесь таблицей «Грунтовка и выравнивающая смесь для влажных помещений».
6. NB: В случае деревянного чернового пола, независимо от шага балок (хотя он не должен превышать 600 мм), необходимо повысить жесткость на изгиб и принять меры для предотвращения диффузии влаги на керамический слой. Армирование может быть достигнуто с помощью выравнивающей смеси с мин. толщиной 12 мм рядом со сливом в полу. В качестве армирования под выравнивающую смесь следует использовать стальную точечную сетку.
7. Укладка армированной сетки на систему теплого пола. Они соединяются и накладываются друг на друга.
8. Нанесите выравнивающую смесь (стяжку) в соответствии с инструкциями производителя. Перед началом стяжки необходимо проверить температуру пола, чтобы убедиться, что она соответствует требованиям, указанным производителем. Если температура пола слишком низкая, существует риск того, что стяжка начнет затвердевать до того, как она даст усадку, что вызовет проблемы с трещинами, адгезией и расшатыванием панелей пола. Поскольку черновой пол не является впитывающим, важно избегать добавления лишней жидкости в выравнивающую смесь.
9. Нанесите мембранную систему на выровненные/выровненные участки в соответствии с инструкциями поставщика.
10. Используйте клей/грунтовку, рекомендованную производителем/поставщиком для выбранной вами мембранной системы.

Размер плитки

Клей для плитки в сочетании с плиткой распределяет точечные нагрузки. Однако плитка не должна быть меньше 15×15 см. Для более мелкой плитки или мозаики поверх системы отопления следует уложить распределительную плиту или слой армированной волокнами стяжки. Выравнивающую смесь также можно использовать поверх напольного покрытия Flooré для укрепления основания перед укладкой плитки.

Клей для плитки

Выбор клея для плитки зависит, с одной стороны, от материала камня, из которого изготовлена ​​плитка (например, сланец и мрамор могут быть чувствительными), а с другой стороны, от вашего опыта укладки плитки. и как скоро можно будет ходить по полу после укладки плитки. Прежде чем вы выберете клей для плитки, в связи с продуктами могут появиться следующие слова:

• Жизнеспособность – время, в течение которого клей для плитки находится на валике (в ведре), от смешивания до того, как он станет непригодным для использования.
• Время мокрой кромки – время, необходимое для укладки плитки после того, как плиточный клей был нанесен на поверхность.
• Регулируемая — время, в течение которого плитка может быть отрегулирована, рассчитывается с момента нанесения на нее плиточного клея.

Размер зубьев шпателя клея зависит от размера плитки. Спросите у поставщика плитки, какой размер зуба подходит. Обычно используется шпатель 8 мм, но выбор определяют свойства и размеры плитки. Всегда используйте миксер, когда необходимо смешать плиточный клей или затирку.

Теплый пол | Электрические теплые полы

Если вы ищете способы сэкономить на счетах за электроэнергию, уменьшить воздействие на окружающую среду и создать теплую атмосферу, теплые полы — отличный вариант. Здесь, в супермаркете Tile and Floor Superstore, вы можете выбрать из широкого ассортимента продуктов для напольного отопления, которые подходят для различных напольных покрытий, чтобы создать теплый и эффективный дом, и если вы не уверены, какая система напольного отопления лучше всего подходит для вашего проекта, почувствуйте себя Свяжитесь с нами бесплатно — позвоните в нашу команду по телефону 01752 581507 или воспользуйтесь онлайн-чатом в правом нижнем углу, и они будут рады помочь.

Что такое пол с подогревом?

Полы с подогревом бывают двух видов: электрические теплые полы и водяные теплые полы.

Электрические системы обогрева пола состоят из нагревательных кабелей или проводов, проложенных по полу по схеме, обеспечивающей максимальное покрытие площади пола. Эти кабели при включении излучают тепло, нагревая пол над ним. Электрический теплый пол покрывается слоем наполнителя для создания гладкой и ровной поверхности перед укладкой напольного материала.

Система водяного теплого пола состоит из ряда труб, расположенных по полу. Трубы подключены к котлу, и по трубам циркулирует теплая вода по всему полу. Водопроводные трубы затем покрываются стяжкой перед укладкой напольного материала сверху.

Электрические системы обогрева пола больше подходят для небольших помещений и зон, поскольку они часто дешевле и проще в установке, но требуют гораздо более высоких эксплуатационных расходов. Это означает, что системы водяного теплого пола больше подходят для больших помещений и помещений, которые используются регулярно, поскольку они имеют более низкие эксплуатационные расходы.

Зачем устанавливать в доме пол с подогревом?

Системы теплого пола могут быть проложены в разных зонах или помещениях, то есть температура каждой зоны может регулироваться отдельно. Это означает, что отопление можно использовать намного эффективнее и обогревать только те помещения, которые используются. Еще одним преимуществом напольного отопления является то, что оно быстро нагревает помещение и дольше сохраняет тепло, а это означает, что для обогрева помещения требуется меньше энергии и меньше времени, чем при использовании более традиционных радиаторов и обогревателей.

Системы подогрева пола добавляют дополнительный штрих роскоши, который может быть очень привлекательным для потенциальных покупателей, увеличивая потенциальную продажную стоимость дома. Ощущение теплого пола под ногами — это то, что не только повышает комфорт в вашем доме, но и создает атмосферу, в которой тепло равномерно распределяется по всей комнате, а не просто излучается из маленького уголка в комнате, оставляя части комнаты намного холоднее, чем другие.

Хотя часто считается, что полы с подогревом подходят только для использования с определенными напольными покрытиями, на самом деле системы напольного отопления можно использовать для самых разных напольных покрытий, включая винил, инженерную древесину, шифер, ковры и многое другое.

Еще одним важным преимуществом установки напольного отопления является то, что он устраняет необходимость в радиаторах и обогревателях, которые могут занимать место в комнате. По мере того, как здания и квартиры становятся все более компактными, а пространство становится все более ценным, установка напольного отопления — это отличный способ максимально использовать имеющуюся у вас комнату, а также освобождать пространство на стенах для мебели и предметов интерьера.
