Высота кирпича полуторного облицовочного: Размер облицовочного кирпича стандарт

Размер облицовочного кирпича, стандарт одинарного и полуторного кирпича

Кирпичом называют искусственный камень, используемый в кладке стен и других конструкций. Так повелось, что стандартных размеров у него два: одинарный и уширенный. Все остальные изделия, имеющие другие линейные параметры, называются камнями или блоками. Размер облицовочного кирпича стандартизирован так же, как и рядового.

• Размеры материалов
  • Из истории материала
  • Современные размеры в разных странах
• Облицовочный кирпич
  • На что обратить внимание
  • Выход из положения

Размеры материалов

Если в названии кирпича фигурирует слово «одинарный», значит, его размеры будут такими:

1. длина — 250 мм;
2. ширина — 120 мм;
3. высота — 65 мм.

Уширенные изделия имеют:

1. длину — 250 мм;
2. ширину — 120 мм;
3. высоту — 88 мм.

Разница лишь в высоте, размеры по постели одинаковые. Они могут быть иными только у изделий специального назначения. Шамотный кирпич, применяемый в футеровке печных топок, имеет ширину 124 мм, так как должен укладываться не на раствор, а на специальную смесь, и швы у такой кладки должны быть как можно уже.

Из истории материала

В древности никакого стандарта на стройматериалы не было. Их делали по месту строительства, и часто из подручного материала. Эти изделия были очень увесисты и габаритны. В Месопотамии глиняные блоки достигали размеров 45×30×10.

В Средние века постепенно стали появляться негласные национальные стандарты. Например, английский — 9×4,5×2,5 (англичане все мерили в дюймах), немецкий — 250×120×63 (близко к современному).

В России первоначально использовали керамические блоки византийского образца — плинфу. Они имели примерно ту же высоту, что и современный кирпич, но были более длинными и широкими. Их также изготавливали на месте строительства, что было удобно, ведь залежи глины в некоторых областях были прямо под ногами. Для формовки пользовались трафаретом из досок, после чего полученные глиняные изделия сушили и обжигали. Следы такой деятельности до сих пор находят при раскопках у старых церквей.

Современные материалы берут свое начало в XV веке, когда в Москву София Палеолог привезла итальянского зодчего Аристотеля Фиораванти. Именно его кирпич стал прообразом современного. В качестве стандартного его закрепили в 1927 году.

Современные размеры в разных странах

В России керамика главным образом отечественного производства, но может встречаться и импортная. Чаще всего это европейский импорт, где есть три общих стандарта: RF, DF и N. F. Первый совпадает с нашим, а вторые имеют размеры соответственно 240×115×52 и 240×115×71. Самый маленький производится в США — 210×100×53.

Общее у всех этих изделий одно: на 1 ложковую грань должно приходиться 2 тычковых с учетом швов.

Облицовочный кирпич

Размер одинарного облицовочного кирпича такой же, как и у рядового. Отличие заключается не в размерах, а в требованиях к качеству. Изделия, предназначенные для лицевой кладки, должны иметь повышенную морозостойкость и устойчивость к механическим повреждениям. Поэтому для них готовят другую смесь, если речь идет о керамике, и покрывают один ложок и тычки глазурью. Силикатный кирпич, который делают из извести и песка посредством прессования и автоклавирования, в этом не нуждается.

Большинство видов керамики и силиката, пригодного для лицевой кладки, являются пустотелыми. Полнотелый кирпич тоже используется, например, клинкерный или некоторые виды силикатного.

На что обратить внимание

Несмотря на то что на размер облицовочного кирпича стандарт существует, следует быть внимательными при расчете его количества на кладку. Это связано с тем, что оборудование на кирпичных заводах старое, контроль за качеством работает плохо, и отступление от нормативных размеров — частый случай.

Модный нынче облицовочный материал желтого, красного и коричневого цвета с разными текстурами поверхности смотрится отлично, но вот соответствие размерам у него — больное место.

Разброс длины у него достигает от 248 до 253 мм, ширины — от 118 до 122, высота колеблется в пределах 2 мм, но иногда и это бывает критично: кладка из него хорошо смотрится на тонком шве. Когда каменщик пытается равномерно распределить кирпичи по кладке, в одних случаях в шов не влезает расшивка, а в других — проваливается раствор. Заглубленные прямоугольные швы (так называемая кладка на пруток) лишь отчасти решают эту проблему. Разные по размеру изделия могут оказаться в одной партии.

Бывает разброс по высоте у полуторного (уширенного) силикатного кирпича. При стандарте высоты 88 мм он встречается как 85, так и 92 мм. При этом на противоположных ложковых поверхностях эти размеры могут отличаться у одного отдельно взятого изделия.

Выход из положения

На сегодня утратили популярность такие виды лицевой кладки, как трех- и шестирядка, кладка с диафрагмами, двойная крестовая и готическая, когда перевязка осуществляется на четверть кирпича. Отчасти это следствие того, что материалом для кладки стен все чаще становится керамический камень и блоки крупных размеров, а когда они способны перевязываться с лицевой кладкой, делать это как каменщикам, так и проектировщикам становится просто лень. Поэтому основным видом кирпичной облицовки стала цепная кладка с перевязкой вполовину, когда длина имеет значение.

Чтобы не попасть в неприятную ситуацию, целесообразно перед началом работы промерить образцы из разных поддонов и выявить разницу, после чего сделать раскладку насухо. Это поможет держаться средней толщины вертикального шва, если на последующих рядах не смещать кирпич в сторону.

Разница по высоте может контролироваться с помощью порядовки или простой рулетки.

Какие размеры имеет облицовочный кирпич

Оглавление:

• Какие размеры могут быть у облицовочного кирпича
  • Особенности размеров облицовочных кирпичей
  • Почему размер кирпичей стандартный
• Каким может быть облицовочный кирпич
  • Керамический облицовочный
  • Силикатный облицовочный кирпич
  • Гиперпрессованный кирпич
  • Какая облицовка лучше
  • Пустотелый и полнотелый кирпич
• Как размер облицовочного кирпича влияет на размер цоколя

В современном строительстве домов используются различные материалы, предназначенные для возведения стен, которые не всегда выглядят эстетично. Дома могут быть шлакозаливные, щитовые, каркасные, сделанные из монолитного пенобетона, сложенные из блоков. Внешний вид таких домов требует облицовочных работ, для которых часто используют облицовочный кирпич, имеющий как стандартные размеры, так и нестандартные, утвержденные ГОСТом.

Облицовочный кирпич может быть одинарным, полуторным или двойным, полнотелым или пустотелым, и его размеры и вес будет полностью зависеть от его характеристик. Стены домов, выложенные этим отделочным материалом, придают строениям красивый вид, увеличивают толщину стен и делают здание более теплым.

Облицовочный кирпич применяется для декоративных целей.

Для любителей классических стен предлагается для облицовки красный керамический кирпич, имеющий стандартные одинаковые размеры для всех изделий, утвержденные ГОСТом.

Для отделки стен могут применяться декоративные виды облицовки, позволяющие имитировать природный камень. Для этого выбирают современные силикатные кирпичи, которые производят различных цветов. Часто облицовочный силикат имеет особый вид фактуры с имитацией колотого природного камня. Дом, отделанный таким видом облицовки, поражает своим неожиданно великолепным видом.

Свойства облицовочного кирпича.

Производители могут предложить стандартный белый силикат, предназначенный для отделки. Для любителей цветных стен предлагаются гладкие пустотелые, окрашенные в различные цвета оксидом железа силикатные кирпичи. Краситель, используемый в силикатных изделиях, настолько стойкий, что они не теряют своего цвета под воздействием солнечных лучей даже со временем.

Кирпич будет долго держать первоначальный оттенок и восхищать своей красотой. Идеальные линии и внутренние полости пустотелых, облегчающих общий вес конструкции и украшающих здание кирпичей помогают создать отделку, которая будет внешне выглядеть безупречной. У каждого вида, предложенного производителем, имеются свои положительные уникальные свойства, которыми нужно уметь воспользоваться.

Какие размеры могут быть у облицовочного кирпича

Размеры у облицовочного кирпича стандартны и оговорены ГОСТом. Кирпич для облицовки должен соответствовать всем установленным стандартам. Любая партия должна сопровождаться сертификационными документами.

Производитель, изготавливающий изделия для облицовочных работ, придерживается основных требований и предлагает потребителю безупречные формы, которые помогут воплотить при отделке фасада любые идеи дизайна и будут соответствовать всем критериям износоустойчивости.

Инструмент для кладки облицовочного кирпича.

Размер кирпича особенно важен для отделочных работ. Когда речь идет об облицовочном материале для реализации архитектурного замысла, требуется использование различных цветов и фактур, количество которых на рынке огромно. Если их размер будет разным, то конечная работа не может выглядеть безупречно, и производители это понимают. Единые размеры помогают сочетать различную цветовую гамму и фактуру изделий в кладке без ущерба для долговечности постройки.

Соотношение сторон кирпичного изделия строго пропорционально. Его размеры предполагают зависимость сторон 1:1/2:1/4, где первая цифра длина изделия, вторая его ширина, и третья толщина. Производство одинарного, полуторного, двойного и нестандартного кирпича находится в зависимости от пропорций. Самым распространенным в среде строителей облицовочным изделием является одинарный, имеющий стандартные параметры. Высота одинарного кирпича 6,5 см, ширина 12 см, длина 25 см.

Особенности размеров облицовочных кирпичей

В России единый стандарт для кирпичного производства появился в 1927 году. Он касается не только размеров, но и других его параметров и остается неизменным все это время. Применение стандарта относится как к рядовым, так и к облицовочным изделиям. Они могут менять виды и производиться по разным технологиям, но их размеры будут всегда соответствовать установленным стандартам:

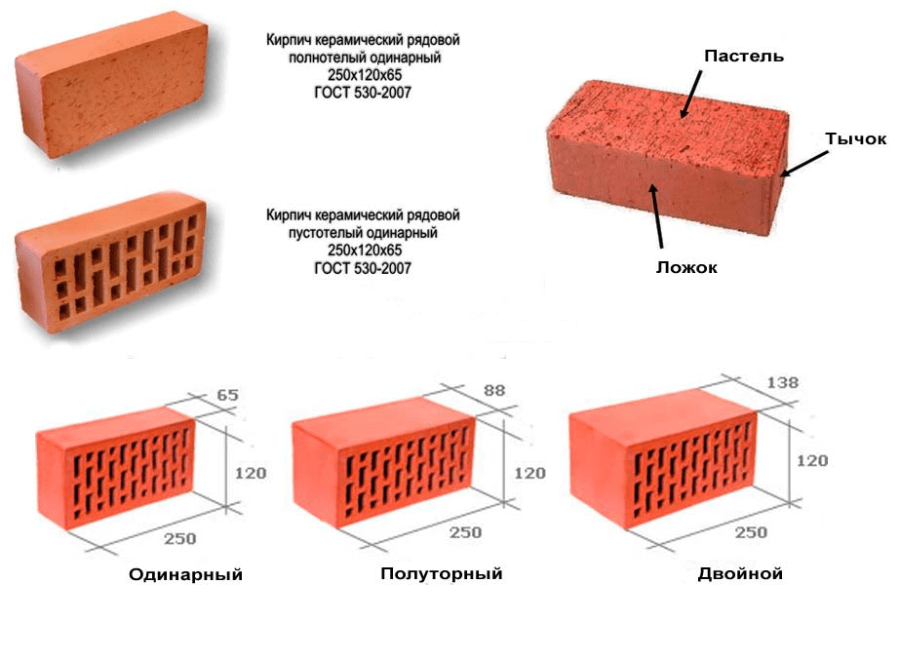

Размеры облицовочного кирпича.

• одинарный имеет размеры 250 х 120 х 65 мм,
• полуторный или утолщенный имеет размеры 250 х 120 х 88 мм,
• двойной всегда будет соответствовать размерам 250 х 120 х 138 мм.

Под заказ производители могут производить кирпич, не соответствующий этим данным. Его используют для облицовки старых зданий, но даже нестандартные его формы также оговорены в ГОСТе. Из нестандартных размеров широкое распространение получил размер 0,7 НФ, со сторонами 250х85х65 мм.

Его использование помогает снизить нагрузки на фундамент при реставрации фасадов домов, построенных очень давно.

Кирпич гиперпрессованный, часто используемый для облицовки, сделанный безобжиговым способом, полнотелый гладкий вместе со стандартными размерами 250х120х65 может быть и таким:

• 250х60х65 мм,
• 250х90х65 мм.

Кирпичное изделие керамический ручной работы имеет размеры 188*88*63 и весит 6 кг.

Почему размер кирпичей стандартный

Техническая характеристика облицовочных кирпичей.

Выверено экспериментальным путем и подтверждено строительной практикой, что созданная конструкция стены получит необходимую прочность благодаря именно стандартным пропорциям изделия. Выполняя перевязку кладки, где кирпичи продольно и поперечно чередуются относительно оси кладки для равномерного распределения нагрузки и сопротивления к образованию трещин, размеры 250 х 120 х 65 мм идеально выполняют свои функции.

Пропорциональный размер позволяет выложить куб.

Кирпич, имеющий такую длину и ширину, помогает проводить работы со сравнительно меньшими затратами физической энергии. Вес кирпича, в котором от 3,2 до 5 кг, позволяет каменщику брать его одной рукой, поднимать и удерживать, что немаловажно в этой тяжелой работе. Стандартный размер позволяет с помощью простейших математических расчетов узнать требуемое количество облицовочных кирпичей на квадратный или кубический метр.

Каким может быть облицовочный кирпич

Облицовочный кирпич может быть четырех основных видов:

1. Клинкерный.
2. Керамический.
3. Силикатный.
4. Гиперпрессованный.

Расход клинкерного облицовочного кирпича в штуках на м².

Клинкерный имеет отличные характеристики, позволяющие ему занимать первые места по морозостойкости, влагоустойчивости, звукоизоляции. Этот материал, часто используемый в отделке зданий, отлично сохраняет тепло. Имея плотную структуру, почти не теряет своего товарного вида со временем и, благодаря своей плотной гладкой структуре, всегда остается чистым.

Его изготавливают из тугоплавких сортов глины, обжигая в специальных печах при температуре выше 1000°С. Там он получает свою однородность, прочность и долговечность. Из такого вида изделий возводят стены домов, производят реконструкцию старых зданий. Клинкерными кирпичами украшают оконные проемы, выкладывая из них арки, делают столбы разных размеров.

Для отделки фасадов применяют глазурованный, разноцветный клинкер. Он может быть матовым или иметь глянцевую поверхность, если при его изготовлении применили метод глазурования. Для этого готовое изделие покрывают двумя слоями краски и отправляют на обжиг. Высокая температура в печи, достигающая 1200°С, делает нанесенную краску очень прочной благодаря тому, что она плотно спекается с керамической кирпичной поверхностью. Такая отделка фасада на протяжении долгого времени не теряет яркости красок и оттенков. Выложенные фасадные мозаики на стенах дома украшают их длительное время.

Керамический облицовочный

Он имеет оттенки красного цвета, потому что эти изделия изготавливаются из красной глины. Они являются натуральным строительным материалом, пропускающим влагу и кислород и сохраняющим тепло в строении. Экологичность такого вида кирпича обеспечивается глиной, основным компонентом, который используется для его изготовления.

Облицовка керамическим лицевым кирпичом.

Производство облицовочного керамического кирпича сопровождается добавлением в глиняную основу различных веществ, от которых будет изменен внешний вид производимого продукта. Полученный цвет и фактура, вес и размер изделия влияют на его стоимость.

Облицовочные функции требуют от данного декоративного изделия отличительных физических характеристик. Керамический облицовочный кирпич обладает прочностью, повышенной огнеупорностью, не разрушается от погодных явлений. Керамической облицовке не страшны морозы, ветер и осадки. Она выдерживает 100 сезонов резких смен природных режимов, с понижением и повышением температуры, устойчива к различным механическим воздействиям, не требует какого-либо специального ухода и обслуживания.

Длительный практический опыт и наблюдения при возведении кирпичных фасадов показывает, что при строительстве крупных зданий или ансамблей лучше всего использовать кирпич, сделанный в одной партии, несмотря на то что размер всех изделий стандартный. Глина при обжиге дает такое множество оттенков и красок, что даже на одном заводе партии отличаются друг от друга. Во многих регионах глина имеет особый цвет, и сделанные на разных производствах изделия будут иметь разный оттенок красного. Подобрать нужный цвет из различных партий бывает просто невозможно.

Силикатный облицовочный кирпич

Силикатный облицовочный кирпич лицевой морозоустойчив, почти не поглощает влагу, очень прочен и экологичен.

Он поражает своим цветовым разнообразием. С развитием новых строительных технологий на рынке строительных материалов появилась обширная цветовая гамма силиката, предназначенного для облицовочных работ. Цвет его отличается от керамики тем, что тон окрашенного изделия будет абсолютно одинаковым в любой партии.

При использовании силикатного кирпича, имеющего стандартные размеры, нужно помнить о том, что его не используют при отделке тех мест, где он будет прямо соприкасаться с грунтовыми водами. Длительное их влияние приводит этот строительный материал к разрушению. Его использование запрещено в строительстве домашних печей, каминов и труб, так как максимальная температура эксплуатации силикатных изделий не выше 550°С. Еще один недостаток силикатного кирпича это его вес, который слишком тяжел для облицовки. Производители решили эту проблему, разработав технологию пустотелых отделочных изделий, с облегченным весом, сохранив стандартные размеры. Выбирая пустотелый облицовочный кирпич, можно создать отличную теплоизоляцию и звукоизоляцию в здании и значительно снизить нагрузку на его фундамент.

Гиперпрессованный кирпич

Гиперпрессованный кирпич получают методом полусухого сдавливания.

Его изготавливают методом полусухого сдавливания. Основным материалом стал дробленый известняк, который составляет около 83% готового изделия. Для достижения крепости изделия используют до 15% цемента. У такого изделия очень эффектный цвет, который ему придают окиси железа.

Технические характеристики такого кирпича, не отличающегося от других стандартными размерами, превосходят параметры традиционного керамического или силикатного. Он имеет повышенную прочность, правильную линию всех срезов, высокую стойкость цвета. Продукция характеризуется экологической безопасностью. Стандартные размеры продукции 250 х 120 х 65, а вес 4 кг, как и у силикатного кирпича.

Решив использовать гиперпрессованный облицовочный кирпич, следует быть готовым к проведению гидроизоляционных работ для повышения прочности структуры используемого материала. Это делают для предотвращения образования микротрещин в использованном материале, из-за которого в дальнейшем произойдет разрушительное воздействие на фасад здания или ограждения.

Какая облицовка лучше

Виды кладки облицовочного кирпича.

Физико-механические показатели всех этих видов кирпичей неодинаковы. Облицовку выбирают по ее техническим характеристикам.

Морозостойкость, прочность, водопоглощение лучше всего у клинкерного изделия, следующим в этом ряду будет гиперпрессованный облицовочный и на третьем месте керамический.

Силикатный кирпич по всем этим характеристикам будет на последнем месте. Но у него есть другие преимущества. По теплотехническим свойствам на первом месте керамический, который лучше всего будет поддерживать микроклимат в помещении.

По нагрузке на фундамент керамический облицовочный будет легче всего. Гиперпрессованный очень сильно увеличивает нагрузку на цоколь.

Пустотелый и полнотелый кирпич

Полнотелый кирпич для облицовочных работ любого вида выглядит как брикет с полным отсутствием пустот или с небольшим их количеством, не превышающим 13%. Его используют для строительства внутренних и наружных стен, возведения столбов, колонн и прочих конструкций, несущих дополнительную нагрузку.

Пустотелый кирпич имеет пустоты до 45% общего объема кирпича.

Он соответствует таким требованиям, как высокая прочность на сжатие, изгиб и морозостойкость. Полнотелый кирпич не отличается высоким сопротивлением теплопередаче, и при его использовании требуется дополнительное утепление.

Пустотелый кирпич имеет пустоты до 45% общего объема изделия. Пустоты могут иметь разные виды и формы. Они бывают закрытыми с одной стороны и сквозными, квадратными, круглыми или прямоугольными, горизонтальными и вертикальными. Его вес значительно меньше, а наличие воздушных камер повышает сопротивление теплоотдаче в несколько раз. Эти его качества намного упрощают работу с материалом. Его используют при кладке перегородок, облегченных наружных стен, а также для заполнения каркасов многоэтажных зданий.

Наличие пустот намного снижает его вес, но размеры кирпича всегда остаются стандартными. Это дает возможность при строительстве сэкономить материал при возведении цоколя и стен, которые не будут промерзать благодаря полостям внутри изделия. Кладка такого кирпича требует особенно густого раствора, который не будет течь, заполняя пустоты.

Полуторный размером 250 х 120 х 88 мм и двойной 250 х 120 х 138 мм выпускаются преимущественно пустотелыми. Их использование позволяет уменьшить вес стен и их давление на цоколь, что важно при возведении многоэтажных домов без бетонного каркаса.

Как размер облицовочного кирпича влияет на размер цоколя

Таблица расхода облицовочного кирпича.

Знание стандартных размеров облицовочного кирпича помогает рассчитать размеры цоколя, необходимые для облицовки. Нужно учитывать, что между слоем утеплителя и облицовочным кирпичом должно остаться расстояние в 2-3 см, необходимое для вентиляции.

Это поможет предотвратить скопление влаги. Для достижения этой же цели между каждыми 4-5 кирпичами в первом ряду оставляют незаполненный раствором шов.

После выполнения всех работ цоколь должен выступать на несколько сантиметров, чтобы стене было на что опираться.Если при произведенных подсчетах цоколь оказывается недостаточно широким, то его наращивают перед началом облицовочных работ.

Для этого его доливают при помощи уровня и доводят до нужных размеров, не забывая выровнять горизонтальную поверхность.

Справочник по размерам кирпича: распространенные формы и размеры

Кирпич является распространенным строительным материалом и одним из старейших. История производства кирпича насчитывает около 9000 лет, когда первые кирпичи были изготовлены на юге Турции и вокруг обнесенного стеной города Иерихона на западном берегу реки Иордан.

Первоначально сырцовые кирпичи производились в теплом климате, где их можно было сушить и закаливать на солнце. Египтяне добавляли солому в глиняные кирпичи, чтобы сделать их более прочными и прочными, помогая глине связываться друг с другом. Сегодня кирпич можно класть вручную или с помощью тяжелой техники.

Существует несколько типов кирпичей, которые можно изготовить из таких материалов, как глина; конкретный; песок и известь; и летучая зола и вода. Кирпичи из летучей золы легче, но прочнее и обеспечивают хорошую изоляцию. Их также называют самоцементирующимся кирпичом из-за высокой концентрации оксида кальция или негашеной извести. Оксид кальция является химическим производным, используемым в производстве цемента.

Наиболее известные глиняные кирпичи обжигаются или обжигаются в печи.

Кирпич можно ранжировать по качеству, при этом кирпич первого сорта является лучшим. Кирпичи четвертого класса легко ломаются и не используются в строительных конструкциях. Их также можно классифицировать как облицовочный кирпич (более гладкий и привлекательный) или обычный кирпич, который не подвергается какой-либо специальной обработке поверхности или изменению цвета.

Облицовка, или лицевой кирпич, чаще всего используется для создания хорошего впечатления в местах с хорошей видимостью, таких как камины и входы.

Кирпичи бывают разных размеров и длины. Различные типы кирпича могут использоваться для строительных проектов, включая мосты, здания, тротуары (особенно распространенные в 19-м и начале 20-го веков) и акведуки.

Стандартные размеры кирпичей в зависимости от страны

Стандартные размеры кирпичей варьируются от страны к стране, размеры записываются как глубина х высота х длина (Г х В х Д). Стандартные размеры кирпича могут быть выражены либо в имперских единицах в дюймах, либо в метрических единицах в миллиметрах. Вот указанные размеры стандартных кирпичей в нескольких разных странах.

Страна	Стандартный размер кирпича в дюймах (Г x В x Д)
США	3 5/8 х 2 1/4 х 7 5/8
Великобритания	4 х 2 1/2 х 8 1/2
Австралия	3 х 4 1/3 х 9
Индия	4 1/4 х 2 1/2 х 9



Хотя важно помнить, что размеры различаются, с этого момента мы сосредоточимся на размерах кирпичей в США. Представленные размеры являются отраслевыми стандартами для обычных кирпичей.

Понимание размеров кирпича

При обсуждении размеров кирпича можно указать три вида размеров:

• Заданные размеры: Предполагаемые размеры самого кирпича, кроме раствора, являются указанными размерами. Они используются в спецификациях проекта, заказах на поставку и при работе с немодульными кирпичами.
• Фактические размеры: Как и следовало ожидать, фактические размеры — это размеры кирпича после его изготовления: фактический конечный продукт.
• Номинальные размеры: Номинальные размеры, обычно выражаемые круглыми числами (без дробей), представляют собой сумму указанных размеров и ожидаемой толщины раствора.

Размеры модульных блоков и немодульных блоков

Размеры модульных блоков имеют такие размеры, что их номинальные размеры представляют собой круглые числа или в сумме дают круглые числа при группировании блоков. Их стандартные и предсказуемые размеры позволяют легко соединять их вместе при строительстве или ремонте, где они могут заменить поврежденные или отсутствующие кирпичи.

Модульные кирпичи имеют указанные, фактические и номинальные размеры, а немодульные кирпичи имеют только первые два и не имеют номинальных размеров.

Наиболее распространенный размер строительного шва составляет 3/8 дюйма или 0,38 дюйма, как указано в Международных строительных нормах и правилах TMS 602 в «Спецификациях для каменных конструкций». Также распространены растворные швы размером 1/2 дюйма.

Размеры немодульных кирпичей не являются стандартными, поэтому вы не сможете легко вписать их в обычный рисунок или структуру, например, вокруг оконных проемов или дверей. Вместо этого они предназначены для нетрадиционных сборок, которые могут потребовать нестандартных размеров. Опять же, говоря иначе, эти кирпичи имеют заданные и фактические размеры, а не номинальные.

Вы можете сэкономить деньги, используя немодульные кирпичи, отчасти потому, что кирпичи большего размера дешевле. На самом деле стена из немодульного королевского кирпича может быть на 25% дешевле, чем стоимость стены из модульного кирпича. Имейте в виду, однако, что более крупные кирпичи также часто используются в качестве облицовочного кирпича и могут не иметь таких же структурных возможностей. Специальные размеры также могут увеличить затраты.

С другой стороны, с более тяжелыми кирпичами труднее работать, поскольку каменщики обычно держат кирпичи одной рукой, что облегчает процесс строительства.

Размеры модульного блока

Тип блока	Толщина шва раствора (дюймы)	Указанные размеры (Г x В x Д)	Номинальные размеры (Г x В x Д)
Модульный	3/8”	3 5/8 х 2 1/4 х 7 5/8	4 х 2 2/3 х 8
Модульная крышка	3/8”	3 5/8 х 3 5/8 х 7 5/8	4 х 4 х 8
Крышка модульная	1/2”	3 1/2 х 3 1/2 х 7 1/2	4 х 4 х 8
Инженерный модуль	3/8”	3 5/8 х 2-13/16 х 7 5/8	4 х 3 1/5 х 8
Инженерный модуль	1/2”	3 1/2 х 2 3/4 х 7 1/2	4 х 3 1/5 х 8
Джамбо	3/8”	3 5/8 х 2 3/4 х 8	4 х 3 х 8
Джамбо	1/2”	3 1/2 х 2 1/2 х 8	4 х 3 х 8
Роман	3/8”	3 5/8 х 1 5/8 х 11 5/8	4 х 2 х 12
Роман	1/2”	3 1/2 x 1 1/2 x 11 1/2	4 х 2 х 12
Норман	3/8”	3 5/8 х 2 1/4 х 11 5/8	4 х 2 2/3 х 12
Норман	1/2”	3 1/2 х 2 1/4 х 11 1/2	4 х 2 2/3 х 12
Инженер Норман	3/8”	3 5/8 х 2-13/16 х 11 5/8	4 х 3 1/5 х 12
Инженер Норман	1/2”	3 1/2 х 2 3/4 х 11 1/2	4 х 3 1/5 х 12
Коммунальные услуги	3/8”	3 5/8 х 3 5/8 х 11 5/8	4 х 4 х 12
Коммунальные услуги	1/2”	3 5/8 х 3 5/8 х 11 5/8	4 х 4 х 12
Меридиан	3/8”	3 5/8 х 3 5/8 х 15 5/8	4 х 4 х 16
Меридиан	1/2”	3 1/2 х 3 1/2 х 15 1/2	4 х 4 х 16
Двойной меридиан	3/8”	3 5/8 х 7 5/8 х 15 5/8	4 х 8 х 16
Двойной меридиан	1/2”	3 1/2 х 7 1/2 х 15 1/2	4 х 8 х 16



Размеры немодульного блока

Тип блока	Толщина шва раствора (дюймы)	Указанные размеры (Г x В x Д)
Король	3/8”	2 3/4 х 2 5/8 х 9 5/8
Король	1/2”	3 х 2 3/4 х 9 3/4
Королева	3/8”	2 3/4 х 2 3/4 х 7 5/8
Королева	1/2”	3 х 2 3/4 х 8
Стандарт	3/8”	3 5/8 х 2 1/4 х 8
Стандарт	1/2”	3 1/2 х 2 1/4 х 8
Стандарт инженера	3/8”	3 5/8 х 213/16 х 8
Стандарт инженера	1/2”	3 1/2 х 2 3/4 х 8
Закрытие стандартное	3/8”	3 5/8 х 3 5/8 х 8
Закрытие стандартное	1/2”	3 1/2 х 3 1/2 х 8



Ориентация кирпичей

Кирпичи можно укладывать несколькими способами, в различных положениях, с разными поверхностями, обращенными наружу. С точки зрения непрофессионала, мы могли бы говорить о том, что кирпич вертикальный, горизонтальный, лежащий на боку или лежащий горизонтально, но они не передают ни отношения, ни положения кирпича.

В результате были созданы следующие термины для более точного описания того, как кирпичи укладываются в кирпичные стены и в других местах:

• Заголовок: Короткая сторона кирпича обращена к вам, а кирпич лежит ровно, как будто вы смотрите на широкий квадратный хот-дог, который собираетесь съесть.
• Уключина : короткая сторона кирпича обращена к вам, но кирпич повернут на бок, так что он выше.
• Носилки: Длинная сторона кирпича обращена к вам, кирпич лежит ровно, как будто вы смотрите на гамбургер или бутерброд.
• Шайнер: То же, что и носилки, но с более высоким кирпичом, потому что он опирается на более узкий край.
• Солдат: Кирпич «стоя по стойке смирно» на торце, узкой стороной к вам.
• Моряк: Кирпич снова стоит на конце, но более широкой стороной к вам.

Ряд — горизонтальный слой кирпича. Когда в стену укладывается ряд кирпичей, это называется ряд.

В ложковом ряду все кирпичи плоские и параллельны стене; в верхнем ряду все кирпичи плоские и перпендикулярны стене. В результате потребуется больше кирпичей, уложенных бок о бок в верхнем ряду, чтобы завершить ту же ширину стены, чем если бы вы уложили их бок о бок в ложковом ряду. Это также создаст более толстую стену.

Кирпичная связка

Образцы связки используются для различных целей в кирпичной кладке. Например, перечисленные ниже связки часто встречаются на фасадах зданий.

• Обычная связка: Ряд рядов носилок, как и в бегущей связке (см. выше), но с верхним рядом через каждый пятый, шестой или седьмой ряд.
• Английский Бонд: Чередование рядов жатки и носилок. Это создает толстую и прочную стену, даже если она толщиной всего в один кирпич.
• Фламандская бумага: Чередование носилок и жаток в каждом ряду. Этот вариант обеспечивает немного более симметричный вид, чем английская связка, но он немного менее прочный, хотя и по-прежнему толстый.
• Перевязка штабеля: Все ряды являются ложковыми, как и в случае бегущей перевязки, но каждый кирпич укладывается непосредственно поверх кирпича, расположенного под ним, со швами на одной линии. Это создает более симметричный эстетический вид, но имеет небольшую структурную ценность и обычно используется в качестве облицовки на несущих стенах.
• Связка перемычек: Все ряды являются перемычками, и перекрытие происходит на половине ширины кирпичей. Это часто используется для толстых кирпичных стен.
• Растяжная связка: Связка, состоящая исключительно из носилок (иногда используется взаимозаменяемо с «бегущей связкой»). Это создает меньше отходов материала, потому что кирпичи не нужно резать по размеру.

Это не единственные виды связки, и другие связки для кирпича могут использоваться в ситуациях, не требующих несущей способности, например, при облицовке фанерой и дорожном покрытии. Поскольку структурный аспект нагрузки на подшипник не задействован, связи могут быть немного более творческими.

Связи, используемые при дорожном покрытии, включают связку с переплетением корзин (два носилок рядом с двумя солдатами в повторяющемся узоре, напоминающем переплетение; скрепление в елочку, повторяющийся узор, когда одни носилки укладывают рядом с одним солдатом; и скрепление в виде вертушки, в

Заключение

Кирпичи можно использовать различными способами как для функциональных, так и для эстетических целей, а проекты могут включать кладку кирпича вручную или с помощью оборудования, такого как вилочные погрузчики и телескопические погрузчики.

Тип кирпича, который вы выберете, и тип используемых связей будут зависеть от проекта, который вы берете, в том числе от того, строите ли вы несущую стену или создаете что-то большее для эстетических целей.

В любом случае, понимание размеров, размеров и типов доступных материалов необходимо для успешного завершения вашего проекта.

Размеры, формы, типы и сорта кирпича

Производители производят кирпичи по своим спецификациям (один и тот же производитель может даже производить кирпичи разных размеров на разных заводах), поэтому важно подтвердить размеры; однако размеры в таблицах ниже получены от Ассоциации кирпичной промышленности и являются наиболее часто производимыми размерами.

• Понимание номенклатуры размеров блоков
• Выбор кирпича для архитекторов
• Несколько слов о размерах швов
• Размеры кирпичей: 3/8-дюймовый растворный шов между кирпичами (наиболее распространенный)
• Размеры кирпичей: 1/2-дюймовый растворный шов между кирпичами
• Расчет отверстий в кирпичах
• Ориентация кирпича
• Типы кирпичей и спецификации на основе приложения
• Кирпич 9 класса0074
  • Индексы выветривания кирпича
  • Выбор марки кирпича для вашего проекта

Понимание номенклатуры размеров кирпича

Существует три разных способа обсуждения размеров, когда речь идет о кирпиче, и важно понимать различные размеры, чтобы не было путаницы – мы начнем с обсуждения различных размеров: указанные, фактические и номинальные.

Указанные размеры кирпича — это размеры, которые архитекторы используют при проектировании стены. Указанные размеры являются предполагаемыми производственными размерами кирпича без учета размера растворного шва. Архитекторы включат указанный размер в свои чертежи и спецификации. В немодульной конструкции указанный размер является единственным используемым размером, как вы увидите в таблицах ниже — немодульная конструкция встречается редко.

Фактические размеры кирпича  являются окончательными размерами кирпича на выходе с завода. Фактические размеры кирпича находятся в пределах определенных допусков указанного размера — допуски указаны в ASTM C216, Стандартные технические условия на облицовочный кирпич и ASTM C652, Стандартные технические условия на пустотелый кирпич . Допуски варьируются в зависимости от типа и размера кирпича, но они минимальны и обычно не влияют на архитектурный дизайн. Если вас интересует дополнительная информация о допусках, начните с технических примечаний 9A Ассоциации производителей кирпича.

Номинальные размеры кирпича  используются в модульном строительстве и представляют собой указанный размер плюс ширина растворного шва. Большинство кирпичей изготавливается таким образом, чтобы номинальные размеры укладывались в сетку 4 дюйма, которая совпадает с модулями других строительных материалов, таких как двери, окна и деревянные компоненты.

Размеры кирпича: заданные и номинальные

Выбор кирпича для архитекторов

Архитекторов в основном интересует эстетический вид кирпичной стены, но когда дело доходит до детализации, важно понимать размеры кирпичей. Тем не менее, большинство архитекторов выбирают кирпичи в зависимости от их цвета и рисунка связки. Размер кирпича привязан к рисунку связки и специфике производителя.

Размер растворного шва обычно не имеет эстетического значения (трудно отличить 3/8″ от 1/2″), но важен в деталях — выбор размера раствора после выбора кирпича и предоставления производителем указанного размера. Однако обычно используется растворный шов 3/8 дюйма, о котором мы расскажем ниже.

Несколько слов о размерах швов

Преобладающая ширина шва, используемого в строительстве, составляет 3/8 дюйма. Фактически, в Международных строительных нормах и правилах указана спецификация TMS 602  для каменных конструкций , которая по умолчанию соответствует размеру шва 3/8 дюйма. шов, так что это должно быть основной отправной точкой для архитекторов и инженеров, но всегда подтверждайте указанный размер выбранного вами кирпича.

Вы заметите, что два разных размера минометов, перечисленных ниже, имеют одинаковые вертикальные ходовые размеры. Это связано с тем, что кирпичи укладываются на растворные подушки, которые различаются, чтобы обеспечить перечисленные общие размеры укладки. Размеры растворного шва, которые мы вызываем, используются для размеров глубины и длины.

Для получения дополнительной информации о растворных швах см. нашу статью: Типы строительных растворов и швов.

Кирпичные размеры: 3/8 »

ВЕРТИКАЛЬНЫЙ КУРС Стандартный 3 5/8 x 2 1/4 x 8 Немодульный 3 ряда = 8″ Модульный 3 5/8 x 2 1/4 x 7 5/8 4 x 2 2/3 x 8 4 x 2 2/3 x 8 4 = 9 рядов Norman 3 5/8 x 2 1/4 x 11 5/8 4 x 2 2/3 x 12 3 ряда = 8 дюймов 5/5 3 x 3 x 12 5/8 x 11 5/8 4 x 2 x 12 1 ряд = 2 дюйма Jumbo 3 5/8 x 2 3/4 x 8 4 x 3 x 80034 1 course = 3″ Economy 3 5/8 x 3 5/8 x 7 5/8 4 x 4 x 8 1 course = 4″ Engineer 3 5/8 x 2 13/16 x 7 5/8 4 x 3 1/5 x 8 5 рядов = 16 дюймов King 2 3/4 x 2 5/8 x 9 5/ 8 Не модульный 5 рядов = 16 дюймов Queen 2 3/4 x 2 3/4 x 7 5/8 Не модульный 5 рядов = 16 дюймов0034 Универсальный 3 5/8 x 3 5/8 x 11 5/8 4 x 4 x 12 1 ряд = 4 дюйма Размер соединения Morstar/900s: Bricks x 2 2/3 x 8 Jumbo0595 3 1/2 x 2 1/2 x 8

BRICK TYPE	SPECIFIED SIZE D X H X L (INCHES)	NOMINAL SIZE D X H X L (INCHES)	VE RTICAL COURSE
Стандартный	3 1/2 x 2 1/4 x 8	Немодульный	3 ряда = 8″
Модульный	3 1/2 x 2 1/4 x 7 1/2
3 ряда = 8 дюймов
Norman	3 1/2 x 2 1/4 x 11 1/2	4 x 2 2/3 x 12	3 ряда = 8 дюймов
Roman	3 1/2 x 1 1/2 x 11 1/2	4 x 2 x 12	1 ряд = 2 дюйма
4 x 3 x 8	1 ряд = 3 дюйма
Эконом	3 1/2 x 3 1/2 x 7 1/2	4	4	x 4 x 8	1 ряд = 4 дюйма
Инженер	3 1/2 x 2 3/4 x 7 1/2	4 x 3 1/5 x 8	5 рядов = 0 34″
Королева	3 x 2 3/4 x 9 3/4	Не модульная	5 рядов = 16 дюймов
Королева	3 x 8 90 40595 Не модульный	5 Курсы = 16 «
Утилита	3 1/2 x 3 1/2 x 11 1/2	4 x 4 x 12	1 Курс = 4″

1 Курс = 4 «9

67 1 CONCE = 4″9999999999999999999999999999999999999999999999996699

69 1. Расчет проемов в кирпичах

При расчете проемов в кирпичах вы считаете ряды (по вертикали) или длину кирпичей (по горизонтали), чтобы получить проем в кладке (M.O.). Однако, чтобы получить фактическое отверстие, вы должны учитывать дополнительный растворный шов, который отсутствует в стандартных номинальных размерах. Обратите внимание, что изображение ниже приведено в иллюстративных целях и не показывает перемычку (стальной уголок, сборный железобетон или другое), что также необходимо учитывать при расчете модульного/грубого проема.

Проемы в кирпичах: номинальный проем в кладке и фактический размер проема

Для получения дополнительной информации о размерах и оценке кирпича см. Технические примечания 10 Ассоциации производителей кирпича, Определение размеров и оценка кирпичной кладки .

Ориентация кирпичей

На приведенных ниже схемах показано расположение кирпичей при их укладке в стены. Красное лицо — это открытое лицо. Различные ориентации комбинируются для создания кирпичных связей.

Несмотря на то, что кирпичи укладываются в любой из шести ориентаций, указанных ниже, кирпичные стены всегда имеют размеры, как если бы они были уложены в ориентации ложков.

Retcher

Shiner

Soldier

Sailor

Header

Rowlock

Rowlock

Rowlock

. приложение. При выборе учитываются многие факторы, в том числе долговечность (см. Классы ниже), грузоподъемность и внешний вид. В следующей таблице представлены основные типы кирпича, их критерии спецификации ASTM и общие области применения.

BRICK TYPE	ASTM DESIGNATION	USAGE / APPLICATION
Building Brick	ASTM C62	Structural and non-structural brick where appearance IS NOT important
Облицовочный кирпич	ASTM C216	Конструкционный и неконструкционный кирпич, внешний вид которого важен
Пустотелый кирпич	ASTM C652	Building or facing brick used with anchors (e. g. brick veneer) or reinforcing
Thin Veneer Brick	ASTM C1088	Direct applied veneers
Pedestrian Paving Brick	ASTM C902	Paving for Пешеходное движение или движение очень легкого транспорта
Кирпич для мощения большегрузных автомобилей	ASTM C1272	Стандартное движение или движение большегрузного транспорта
Ceramic Glazed Brick	ASTM C126	Standard glazed brick
Single Fired Glazed Brick	ASTM C1405	Glazed brick where the glaze is fused during firing of the main brick body
Firebox Brick	ASTM C1261	Жилые камины
Химически стойкий кирпич	ASTM C279	Кирпич, подверженный воздействию химикатов и кислот
Кирпич для канализации и люков	ASTM C32	Структуры для передачи сточных вод, ливневых вод и промышленных отходов
Промышленные полы. кирпич при воздействии влаги и промерзании. Есть три фактора, которые помогают определить долговечность кирпича: прочность на сжатие, водопоглощение и коэффициент насыщения. Ассоциация кирпичной промышленности имеет больше информации об этих факторах в  Техническое примечание 9A: спецификации и классификация кирпича . Сильное атмосферное воздействие (SW или SX) Кирпич является наиболее прочным и подходит для использования при воздействии циклов замораживания-оттаивания во влажном состоянии или когда кирпичи находятся в контакте с землей. Большинство производителей производят кирпич, соответствующий стандартам SW или SX. Умеренное атмосферостойкость (MW или MX) Кирпич подходит для использования там, где он не будет подвергаться циклам замораживания-оттаивания во влажном состоянии. Он имеет немного более низкую прочность на сжатие, чем кирпич SW. Незначительное воздействие атмосферных условий (NW или NX)  приемлемо, если оно никогда не будет подвергаться воздействию холода или влаги, например, при использовании в помещении. Индексы выветривания кирпича В дополнение к физическим свойствам в Соединенных Штатах есть три региона индекса выветривания. Каждый регион классифицируется на основе годовых циклов замерзания-оттаивания в год. На изображении ниже показаны регионы выветривания. Регионы выветривания кирпича для США Наконец, кирпичи должны быть выбраны на основе их экспозиции. Кирпичи, закопанные или соприкасающиеся с землей, должны быть более прочными, чем те, которые не находятся в земле. Ассоциация кирпичной промышленности рекомендует использовать следующие марки кирпича в зависимости от региона и экспозиции: Выбор марки кирпича для вашего проекта Марки кирпича выбираются в зависимости от региона, как указано выше, а также в зависимости от того, открыта ли лицевая сторона кирпича. находится на вертикальной или горизонтальной поверхности плюс соприкасается ли кирпич с землей. Описания и таблица ниже содержат те же рекомендации по минимальной марке кирпича, но в другом формате. EXPOSURE WEATHERING INDEX LESS THAN 50 WEATHERING INDEX 50 OR GREATER Vertical surfaces in contact with earth MW or MX SW или SX Вертикальные поверхности, НЕ соприкасающиеся с землей MW или MX SW или SX Горизонтальные поверхности, соприкасающиеся с землей SW или SX SW или SX Горизонтальные поверхности, НЕ соприкасающиеся с землей Кирпич средней стойкости к атмосферным воздействиям (MW или MX). Вертикальные поверхности, НЕ соприкасающиеся с землей в зонах с незначительным атмосферным воздействием: используйте кирпич класса умеренной атмосферостойкости (MW или MX). Вертикальные поверхности, соприкасающиеся с землей в регионах с умеренным или сильным атмосферным воздействием: используйте кирпич марки Severe Weathering (SW или SX). Вертикальные поверхности, НЕ соприкасающиеся с землей в регионах с умеренным или сильным атмосферным воздействием: используйте кирпич класса Several Weathering (SW или SX). Горизонтальные поверхности, соприкасающиеся с землей в районах с незначительным атмосферным воздействием: используйте кирпич марки Severe Weathering (SW или SX). Горизонтальные поверхности, НЕ соприкасающиеся с землей в областях с незначительным атмосферным воздействием: используйте кирпич класса умеренной атмосферостойкости (MW или MX). Горизонтальные поверхности, соприкасающиеся с землей в регионах с умеренным или сильным атмосферным воздействием: используйте кирпич марки Severe Weathering (SW или SX). РубрикаПол
