Швеллер 16 П Ст3 12000 в наличии по цене от 71590 руб за тонну

Швеллер 16 П Ст3 12000 в наличии по цене от 71590 руб за тонну | Компания МЕТАЛЛСЕРВИС Подробнее
Металлобаза Цена Цена Цена, руб от 1т Цена, руб от 5т Цена, руб от 10т
Карачарово Москва

71 990

71 990

71 990
Очаково Москва

71 990

71 990

71 990
Капотня Москва

71 990

71 990

71 990
Балашиха

71 990

71 990

71 990
Электроугли

71 590

71 590

71 590
Лобня

71 990

71 990

71 990
Предпортовая С. Петербург

71 990

71 990

71 990
Софийская С.Петербург

71 990

71 990

71 990
Нижний Новгород Металлобаза № 1

71 990

71 990

71 990
Нижний Новгород Металлобаза № 2

71 990

71 990

71 990
Самара

71 990

71 990

71 990
Пенза

72 490

72 490

72 490
Балаково

72 790

72 790

72 790
Брянск

71 990

71 990

71 990
Курск

72 290

72 290

72 290
Ростов-На-Дону Батайск

71 990

71 990

71 990
Таганрог

71 990

71 990

71 990
Краснодар

72 990

72 990

72 990
Хабаровск

81 490

81 490

81 490
Пермь

71 900

71 900

71 900
Екатеринбург Изоплит

72 990

72 990

72 990
Челябинск Производственная

71 990

71 990

71 990
Металлобаза Цена Цена, т
КарачаровоМосква71 990 ₽
ОчаковоМосква71 990 ₽
КапотняМосква71 990 ₽
Балашиха71 990 ₽
Электроугли71 590 ₽
Лобня
71 990 ₽
ПредпортоваяС. Петербург71 990 ₽
СофийскаяС.Петербург71 990 ₽
Нижний НовгородМеталлобаза № 171 990 ₽
Нижний НовгородМеталлобаза № 271 990 ₽
Самара71 990 ₽
Пенза72 490 ₽
Балаково72 790 ₽
Брянск71 990 ₽
Курск72 290 ₽
Ростов-На-ДонуБатайск71 990 ₽
Таганрог71 990 ₽
Краснодар72 990 ₽
Хабаровск81 490 ₽
Пермь71 900 ₽
ЕкатеринбургИзоплит72 990 ₽
ЧелябинскПроизводственная71 990 ₽

Авторизация

Напомнить пароль

Зарегистрироваться

Выберите город

  • Москва
  • Санкт-Петербург
  • Нижний Новгород
  • Самара
  • Пенза
  • Балаково
  • Чебоксары
  • Брянск
  • Курск
  • Белгород
  • Ростов-на-Дону
  • Таганрог
  • Краснодар
  • Пермь
  • Екатеринбург
  • Челябинск
  • Уфа
  • Новосибирск
  • Барнаул
  • Хабаровск
  • Минск

Выберите город

  • Москва
  • Санкт-Петербург
  • Нижний Новгород
  • Самара
  • Пенза
  • Балаково
  • Чебоксары
  • Брянск
  • Курск
  • Белгород
  • Ростов-на-Дону
  • Таганрог
  • Краснодар
  • Пермь
  • Екатеринбург
  • Челябинск
  • Уфа
  • Новосибирск
  • Барнаул
  • Хабаровск

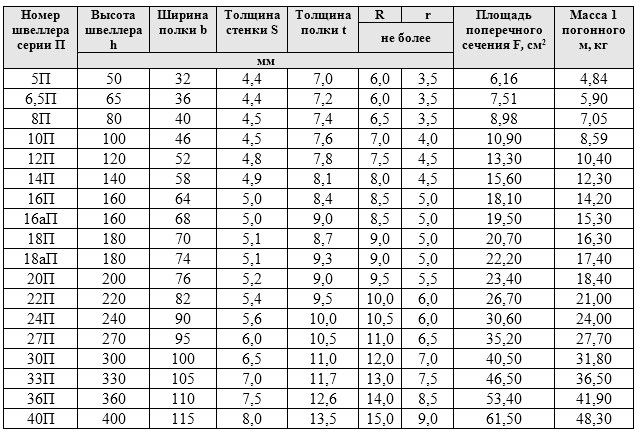

ШВЕЛЛЕР 16П

В калькулятор

Номер
швеллера		Размер, мм.
(смотрите на чертеже)		Вес, кг/м.
hbst
16П1606458,414,2
16аП160685915,3

09Г2С

  • — R — радиус внутреннего закругления = 8,5мм;
  • — r — радиус закругления полки = 5мм;
  • — вес 1 метра погонного = 14,22/15,34кг;
  • — метров в 1 тонне = 70,32/65,18м.

Швеллер 16П — горячекатаный с равными параллельными полками, и швеллер 16аП — горячекатаный с равными параллельными полками усиленный, соответствуют ГОСТ 8240-97, где прописаны все необходимые характеристики: ширина и толщина полок, прочность, закалка, твердость, вес погонного метра, и допустимые отклонения. В зависимости от области применения и назначения изделия, швеллер изготавливается из разных марок стали. Сорт стали регламентируемый ГОСТом 27772-88, в соответствии с которым швеллер изготавливается из низколегированных и низкоуглеродистых сталей.

При производстве проката из стали 09Г2С методом горячей прокатки, которая служит гарантией прочности и надежности, целесообразно использовать изделие при работе во влажной среде, с высокой нагрузкой, при необходимости создать крепкий и безопасный узел сопряжения из нескольких балок.

При использовании балок, изготовленной из стали с большим содержанием железа (до 99,41%), следует учитывать её подверженность коррозии.

Небольшой вес обеспечивает простоту монтажа, а прочность и высокая несущая способность делает возможным использовать швеллер 16П и 16аП в сейсмоопасных регионах.

Применение швеллера 16П и 16аП

Металлопрокат 16П/16аП применяется при строительстве высотных зданий, при создании опорных металлоконструкций при возведении мостов. Его используют в качестве несущей основы в конструкциях, так и в комбинации как элемент усиления, например, при армировании подземной части здания, в каркасных строениях. Он хорошо переносит вибрационное воздействие, что позволяет использовать его в сейсмоопасных регионах. С его помощью устраивают маршевые и винтовые лестницы.

В компания “Металлобаза 78” можно приобрести из наличия и под заказ весь сортамент швеллеров маркировки 16(П, аП, У, аУ) оптом и в розницу, от минимальной партии в 1 хлыст.

На нашем сайте можно ознакомиться со всем сортаментом остального металлопроката.

Кроме того, “Металлобаза 78” предлагает сопутствующие услуги по металлопрокату:

  • резку металла
  • изготовление гнутых балок
  • упаковка
  • доставка спецтранспортом
  • изготовление металлоконструкций под заказ по вашим чертежам

* Для уточнения стоимости, наличия металлопроката на складе, сроков поставки, видов сопутствующих услуг и др, позвоните по телефону или напишите нам в чат : +7(812) 950-71-68
Написать в Whatsapp

DIO1616P — ROHS, 16 входов/16 выходов P-канальный полевой МОП-транзистор, USB-DIO PCB

DIO1616P – ROHS, 16 входов/16 выходов P-канальный МОП-транзистор, плата USB-DIO

0 из 5

(пока нет отзывов. )

100,00 долларов США

для управления и автоматизации оборудования на базе ПК, включая датчики, переключатели, реле, робототехнику и системы промышленной автоматизации. Они поставляются в упаковке OEM и управляются с помощью простого в использовании интерфейса DLL.

Серия DIO соответствует требованиям ROHS.

Артикул: IA_DIO_202

Добавить в список желаний

  • Описание
  • Дополнительная информация
  • Отзывы (0)

Описание

Эти печатные платы USB-DIO идеально подходят для компьютерного управления и автоматизации оборудования, включая датчики, переключатели, реле, робототехнику и системы промышленной автоматизации. Они поставляются в упаковке OEM и управляются с помощью простого в использовании интерфейса DLL.

Серия DIO соответствует требованиям ROHS.

Входы двунаправленные. Каждый 4-битный полубайт имеет общий. Размещение 3 – 50 В постоянного тока на общем настраивает эти 4 входа для определения 0 В постоянного тока. При подаче 0 В постоянного тока на общий вывод эти 4 входа настраиваются на 3 – 50 В постоянного тока. Входы также будут работать с низковольтными сигналами переменного тока. Все входные биты оптически изолированы и имеют светодиодный индикатор.

Каждый выход может управлять устройствами реального мира. Серии N и P способны управлять устройствами с напряжением 5–48 В постоянного тока и током до 2 ампер. Серия S способна управлять устройствами от 3 до 50 В постоянного/переменного тока до 500 мА. Каждый выход имеет светодиодный индикатор.

В плате серии DIO используются клеммные колодки с винтовыми зажимами. Платы DIO питаются от шины и потребляют максимум 125 мА от шины USB.

Каждая плата поставляется с кабелем USB2.0 длиной 6 футов. Примеры программного обеспечения и руководство можно найти на странице поддержки.

Дополнительная информация

Вес 3 унции
Размеры 4,1 × 3,5 дюйма
Количество входов

16

Тип ввода

Двунаправленные цифровые входы, клеммные колодки с винтовыми зажимами

Входное напряжение

3 – 50 В переменного/постоянного тока

Количество выходов

16

Тип выхода

Источник тока, МОП-транзистор с каналом P, клеммные колодки с винтовыми зажимами, отдельные выходные порты

Выходное напряжение

48 В пост. тока

Выходной ток

2 А на каждый канал

Мощность

Питание от шины, без внешнего источника питания

Ток шины

Менее 125 мА

Программное обеспечение

Простой в использовании интерфейс DLL

Пакет

OEM, соответствует требованиям ROHS

P4000T — 1-5/8″ x 13/16″, калибр 16, прорезь

P4000T — 1-5/8″ x 13/16″, калибр 16, прорезь

Добавить в проект Скачать ресурсы
Скачать форматный лист

Unistrut P4000T Этот канал обычно используется для трапециевидных опор, сейсмических распорок, потолочных решеток, труб, кабелепроводов, опор воздуховодов и кабельных лотков, стоек и других общих каркасов. Примеры приложений см. в нашей витрине приложений. Материал с прорезями обеспечивает возможность регулировки и не слишком снижает прочность материала. Обладает 85% вместимости сплошной версии профиля.

Размеры изделия: ширина 1 5/8 дюйма, высота 13/16 дюйма, размер 16 га. толстый. Размеры пазов подходят для резьбового стержня или крепежа 1/2″.

Наши модели P4000T доступны в следующих вариантах: предварительно оцинкованный (PG), Unistrut Defender (DF), горячеоцинкованный (HG), гладкий (PL), зеленый (GR). ), дихромат цинка (ZD), нержавеющая сталь (SS или ST) и алюминий (EA). Длина (футы) Отделка Вес продукта / фут (фунт/фут) П4000Т 20 ПГ 0,79 П4000Т 10 ПГ 0,79 П4000Т 10 ХГ 0,837 P4000T 20 ХГ 0,837 П4000Т 20 ГР 0,79 П4000Т 10 ГР 0,79 P4000T 20 ПЛ 0,79 П4000Т 10 ПЛ 0,79 П4000Т 20 ЗД 0,79 P4000T 10 ЗД 0,79 П4000Т 10 нержавеющая сталь 0,79 П4000Т 20 нержавеющая сталь 0,79 П4000Т 20 СТ 0,79 П4000Т 10 СТ 0,79 П4000Т 10 ЕА 0,42 П4000Т 20 ЕА 0,42

    Нагрузка на балку

    Нагрузка на балку — P4000T
    Охватывать
    (в)     		Максимальное разрешение. Равномерная нагрузка
    (фунты)     		Прогиб при равномерной нагрузке
    (в)     		Равномерная загрузка при отклонении Понижающий коэффициент боковой распорки
    Размах/180
    (фунты)     		Размах/240
    (фунты)     		Размах/360
    (фунты)
    24 349 0,11 349 315 213 1,00
    36 230 0,24 187 145 94 0,94
    48 170 0,43 102 77 51 0,88
    60 136 0,67 68 51 34 0,83
    72 119 1. 01 51 34 26 0,79
    84 102 1,38 34 26 17 0,75
    96 85 1,72 26 17 17 0,72
    108 77 2,20 17 17 9 0,69
    120 68 2,68 17 9 9 0,66
    Информацию о загрузке см. в общих характеристиках.

    Загрузка колонки

    Загрузка колонки — P4000T
    без скоб
    Высота
    (в)     		допустимый
    Нагрузка на поверхность паза
    (фунты)     		Макс. нагрузка на колонну Применяется в C.G.
    К=0,65 (фунт) К=0,80 (фунт) К=1,0 (фунты) К=1,2 (фунты)
    24 1 630 4 670 4 290 3 780 3 310
    36 1 450 3 840 3 310 2 460 1 730
    48 1 160 3 030 2 190 1 400 970
    60 870 2 120 1 400 900 кл/р>200
    72 670 1 470 970 кл/р>200 кл/р>200
    Информацию о загрузке см. в общих характеристиках.

    Элементы секции

    Элементы секции — P4000T
    Площадь участка 0,244 дюйма 2 (1,6 см 2 )
    Ось 1-1 Оси 2-2
    Момент инерции (I) 0,023 дюйма 4 (1 см 4 ) 0,092 дюйма 4 (3,8 см 4 )
    Модуль упругости сечения (S) 0,049 дюйма 3 (0,8 см 3 ) 0,113 дюйма 3 (1,9 см 3 )
    Радиус вращения (r) 0,306 дюйма (0,8 см) 0,613 дюйма (1,6 см)

    General Specifications

    Standard Lengths:

    • 10 feet:   10′ or 10′  1 / 8 ” (3. 05m) ±  1 / 8 » (3 мм)
    • 20 футов: 20 футов или 20 футов 3 / 8 дюймов (6,11 м) ± 1 / 8 дюймов (3 мм)

    Специальные длины:

    • Доступны с допуском ± 1 / 8 «(3 мм). Запросить цену.

    Изогнутый канал:

    • Многие секции канала Unistrut могут поставляться с изгибом. Нажмите здесь, чтобы просмотреть форму заказа, технические характеристики и инструкции.

    Данные о нагрузке:

    • Все данные о нагрузке на балку и колонну относятся к швеллерам из углеродистой и нержавеющей стали.
      • Таблицы нагрузки
    • применимы только к каналу бренда UNISTRUT. Ищите «UNISTRUT» на изделии.
      • Таблицы и диаграммы нагрузок
    • составлены в соответствии со СПЕЦИФИКАЦИЯМИ НА ПРОЕКТИРОВАНИЕ ХОЛОДНОФОРМОВАННЫХ СТАЛЬНЫХ КОНСТРУКЦИОННЫХ ЭЛЕМЕНТОВ ИЗДАНИЯ 2007 ГОДА, опубликованных АМЕРИКАНСКИМ ИНСТИТУТОМ ЧУГУНА И СТАЛИ С ИСПОЛЬЗОВАНИЕМ МЕТОДА ASD.
    • Нагрузки основаны на холодной штамповке стали от 33 тысяч фунтов на квадратный дюйм до 42 тысяч фунтов на квадратный дюйм.
      • Коэффициент безопасности
    • по пределу текучести составляет 1,67 для нагрузок на балки и 1,80 для нагрузок на колонны.
    • Нагрузки на балку основаны на простой балке и даны как общая равномерная нагрузка (Вт) в фунтах. Процедуры правильного расчета см. в нашем Руководстве по расчету нагрузки на балку.
    • Информацию о нагрузках на подшипники см. на нашей странице Нагрузки на подшипники.

    Материалы и отделка

    Материалы и отделка — Стандарт:

    • Оцинкованная сталь (PG):  Соответствует ASTM A653 SS GR 33, G90.
    • Unistrut Defender (DF):   Соответствует ASTM A1046 SS GR 33
    • Горячее цинкование погружением (HG): Сталь соответствует ASTM A1011 SS GR 33, отделка соответствует ASTM A123
    • Perma-Green (GR):   Сталь соответствует ASTM A1011 SS GR 33, покрытие E-Coat
    • Perma-Gold (ZD): Сталь соответствует ASTM A1011 SS GR 33, отделка соответствует ASTM B633, тип II SC3
    • Обычная (PL):  Соответствует ASTM A1011 SS GR 33

    Материалы и отделка  – Специальные металлы:

    • Нержавеющая сталь, тип 304 (SS):   ASTM A240, тип 304 *
    • Нержавеющая сталь, тип 316 (ST):   ASTM A240, тип 316 *
    • Алюминий (EA): ASTM B221, тип 6063-T6 (прессованный) *

    * Эти материалы имеют разные физические свойства и эксплуатационные характеристики.
