• Описание
• Основные характеристики
• Документы

Описание

Описание

Корпусированный светодиод GSLED. 5050.V6X.40 типоразмера 5050 номинальным напряжением 6В используется в качестве источника излучения белого цвета. Высокомощный светодиод, реализованный в корпусе с теплоотводящей площадкой, предназначен для поверхностного монтажа на печатные платы.

Область применения

Промышленное и архитектурное освещение, освещение автомобильных дорог.

Особенности

• Материал рамки – EMC (Epoxy Molding Compound)
• Многокристальное исполнение
• Максимальный ток 960 мА
• Диапазон номинальных цветовых температур 2700К…6500К
• Индекс цветопередачи CRI80+

Основные характеристики

Номинальная электрическая мощность, Вт	4
Номинальная цветовая температура, К	2700К…6500К
Диапазон рабочих температур, °С	-40. ..+85
Номинальный прямой ток, мА	640
Постоянное прямое напряжение, В	6,0
Размеры (Д х Ш х В)*	5,4 х 5,2 х 0,7 мм
Световой поток, лм	500-700
Уровень влагочувствительности	2а (по классификации MSL, утвержденной стандартом IPC/JEDEC J-STD-020E)
Страна производства	Россия

Документы

Заключение Минпромторга_2021

561. 7 Кб

Заключение Минпромторга_2022

585 Кб

3D_Model_STEP_GSLED_5050_v032022

89.4 Кб

3D_Model_PDF_GSLED_5050_v032022-

27 Кб

DataSheet_GSLED.5050.V6X.40_v2.4

2 Мб

Декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.41615_22 (5050)

558.5 Кб

Каковы различия между типами светодиодных чипов?

В чем разница между светодиодными чипами (SMD)? Какой тип выбрать?

Светодиодная лента может быть изготовлена ​​с использованием различных типов светодиодных чипов.

Ниже мы объясним основные различия между ними, сравнив наиболее часто используемые типы чипов на рынке светодиодных лент: 3528 и 5050.

Что означает номер светодиодного чипа?

Светодиодные чипы (также известные как поверхностные диоды или SMD) обозначаются четырехзначным номером. Этот код менее сложен, чем кажется — он просто указывает размер светодиодного чипа. Например, размеры SMD на светодиодных лентах 5050 составляют 5,0 мм x 5,0 мм.

Какой светодиодный чип лучше?

, такие как 3528, 5050, 2835 и 5630, на самом деле не являются разными типами микросхем — они просто разных размеров. У каждого свои характеристики: разные требования к питанию и выходной яркости. Лучший выбор зависит от того, что подходит для вашего проекта.

Подробнее о каждом светодиодном чипе можно узнать ниже.

Описание светодиодного чипа 3528

Имея размеры 3,5 мм x 2,8 мм, 3528 SMD является меньшим чипом, чем светодиодная лента 5050 SMD. Чаще всего вы найдете чипы 3528 на 12-вольтовых светодиодных лентах, потребляющих 4,8 Вт (также известных как светодиодная лента 4,8 Вт p/m или 5 Вт p/m) с 60 SMD на метр.

Световой поток этих ленточных светильников составляет около 330-360 люмен на метр в зависимости от цвета (эквивалентно 40-ваттному галогену) — этого достаточно, чтобы создать гладкий яркий эффект при освещении любой поверхности.

InStyle предлагает красный, зеленый, синий, янтарный, а также теплый и холодный белый SMD 3528 в качестве стандартных цветов. (Мы также можем поставить другие белые цветовые температуры, сделанные на заказ). места.

Хотя они менее распространены, чем стандартная светодиодная лента 60 SMD на метр, 3528 SMD также используются в светодиодных лентах с плотностью 120 чипов на метр. потянув 90,6 Вт (известная как светодиодная лента 9,6 Вт на метр или 10 Вт на метр), эти ленты доступны в той же цветовой гамме. Светоотдача ровно в два раза больше, чем у ленты 60 SMD на метр — у них в два раза больше светодиодов — так что это около 660-720 люмен на метр, в зависимости от цвета.

3528 120 SMD p/m Светодиодные ленты используются для тех же видов освещения, что и их стандартная альтернатива. Мы рекомендуем их для мест с сильным окружающим освещением, где требуется больше яркости, чем может обеспечить 4,8 Вт в секунду.

Точки отреза наших светодиодных лент 3528 плотностью 60 SMD на метр расположены на расстоянии 50 мм друг от друга. Полосы 120 SMD p/m имеют точки разреза с интервалом 25 мм. Оба типа также доступны в водонепроницаемых версиях (степень защиты IP67).

Безопасен для прикосновения

3528 SMD не выделяют много тепла – к ним можно безопасно прикасаться. Несмотря на это, для ленты 60 светодиодов на метр требуются печатные платы (печатные платы) шириной не менее 8 мм, а для ленты 120 светодиодов на метр должны использоваться печатные платы толщиной 2 унции. Пока ваши светодиодные ленты соответствуют этим минимальным спецификациям, их можно просто установить где угодно, поскольку они имеют достаточный теплоотвод, чтобы не требовать дополнительного алюминиевого профиля.

Существует много производителей SMD 3528. SMD марки Epistar отличаются исключительно высоким качеством и обеспечивают самые яркие SMD 3528 на рынке. Они обеспечивают превосходную стабильность цвета и надежность, а срок службы составляет 50 000 часов при 70% мощности. Более дешевые альтернативы менее яркие и менее надежные, а также склонны к несоответствию цвета внутри барабана и между барабанами.

SMD двойной мощности 3528 объяснение

SMD двойной мощности 3528 имеют тот же размер, что и светодиоды стандартной мощности. Они доступны в тех же цветах, потребляя в два раза больше энергии, чтобы дать в два раза больше мощности. Светодиодные ленты, изготовленные с использованием SMD двойной мощности, имеют 120 светодиодов на метр и тянут 190,2 Вт на метр (также известный как 19,2 Вт/м или 20 Вт/м).

В светодиодных лентах 3528 с двойным питанием используется печатная плата весом 2 унции и шириной 10 мм для эффективного рассеивания тепла, чтобы при установке не требовался дополнительный радиатор. Эти светодиодные ленты доступны только для 24-вольтовых систем, так как они лучше пропускают ток. Световой поток составляет около 1320-1440 люмен на метр (в зависимости от цвета). Из-за высокой яркости мы рекомендуем эту светодиодную ленту в качестве общего освещения или для замены люминесцентных ламп и галогенных ламп.

Описание светодиодного чипа 5050

Имея размеры 50 x 50 мм, SMD 5050 больше, чем SMD 3528. Эти размеры означают, что каждый 5050 SMD достаточно большой, чтобы вместить четыре отдельных светодиодных чипа (иногда называемых «четверными светодиодами»).

5050 Светодиодные чипы часто используются в 60 светодиодных лентах на метр, потребляя 14,4 Вт при напряжении 24 В (обычно называемая светодиодной лентой 14,4 Вт на метр или 15 Вт на метр). С выходной мощностью около 990-1080 люмен на метр, в зависимости от цвета, эта лента дает вам гладкий, яркий эффект при сиянии на поверхности.

Доступные цвета:

• теплый и холодный белый (другие требования по шкале Кельвина могут быть изготовлены по запросу)
• красный, зеленый, синий и янтарный одноцветные
• , а также изменение цвета — либо RGB, либо RGBW (красный, зеленый, синий, белый), с использованием «три»/«четырех» чипов (три или четыре светодиодных чипа в одном).

Эти светодиодные ленты 60 SMD 5050 п/м обычно используются для общего освещения, например, для освещения коридоров, вместо люминесцентных ламп, в домах, барах, ресторанах, гостиницах и других местах.

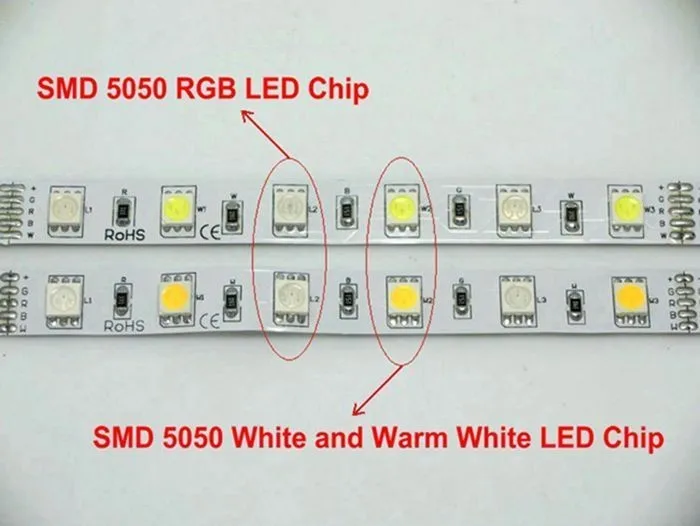

5050 SMD, используемые в светодиодной ленте RGB. Таким образом, каждый белый светодиод фактически имеет внутри три белых чипа.

5050s также можно использовать для меняющей цвет светодиодной ленты с красными, зелеными и синими чипами внутри каждого светодиода. Связав светодиодную ленту RGB этого типа с контроллером, вы можете смешивать любой оттенок любого цвета по вашему выбору. (Лента RGBW аналогична, но использует «четверные» светодиоды с дополнительным белым чипом.)

Светодиодные ленты RGB 5050 доступны в двух типах:

• 30 светодиодов на метр (светодиодная лента 7,2 Вт на метр или 7,5 Вт на метр) обеспечивает световой поток до 500 люмен на метр и идеально подходит для освещения объектов, таких как своды, плинтуса в домах, отелях, ресторанах и барах.

• 60 светодиодов на метр (светодиодная лента 14,4 Вт на метр или 15 Вт на метр) обеспечивает световой поток до 1000 люмен на метр, что идеально подходит для полного освещения стен, таких как фасады баров, задние стойки в ресторанах, клубах или дома. .

Мы можем поставить оба типа светодиодной ленты 5050 (варианты 30 и 60 светодиодов на метр) в водонепроницаемом исполнении (со степенью защиты IP67). Точки разреза на обоих расположены с интервалом 100 мм.

Светодиоды Epistar SMD — это светодиоды 5050 высочайшего качества на рынке. Они обеспечивают наилучшую яркость, насыщенность цвета и надежность с выходной мощностью 70 % в течение 50 000 часов. Вместо этого, используя более дешевые альтернативы, вы получите более тусклые и ненадежные светодиоды, которые отображают несогласованные цвета на каждом барабане, а также от барабана к барабану.

Описание светодиодного чипа 3014

Недавно разработанные светодиодные чипы 3014 SMD намного меньше и намного эффективнее, чем многие более ранние модели SMD. Меньший размер диодов (всего 3,0 мм x 1,4 мм) означает, что их можно разместить больше на полосе печатной платы, что обеспечивает большую яркость без необходимости увеличения мощности.

В InStyle мы используем 3014 SMD для производства наших специализированных светодиодных лент с двойным белым цветом и изменением температуры (CCT). Их компактный размер позволяет разместить два светодиода, создающих разные оттенки белого, очень близко друг к другу, что позволяет смешивать разнообразную палитру разных тонов белого света из одной светодиодной ленты. (Настройка аналогична цветным светодиодам RGB/RGBW.)

Описание светодиодного чипа 2835

2835 SMD — это новый выбор на рынке светодиодов. Компания Instyle LED полностью протестировала 2835 чипов, чтобы подтвердить их надежность и эффективность.

размером 2,8мм х 3,5мм, чип 2835 пока доступен только для белых светодиодов.

На практике вы можете рассматривать 2835 SMD как более эффективную замену 5050, производящую на 20% больше света, но потребляющую меньше энергии. Каждый 2835 SMD потребляет 0,2 Вт (5050 SMD потребляет 0,24 Вт), так что это около 12 Вт на метр по сравнению с 14,4 Вт для 5050 SMD, исходя из 60 светодиодов на метр. Поскольку 2835 SMD меньше и не так сильно нагревается, можно установить до 120 светодиодов на метр — это 24 Вт на метр — что дает до 2600 люмен на метр!

• Холодный белый 5050 SMD 60 светодиодов (14,4 Вт на метр) = 1080 люмен на метр
• Холодный белый 2835 SMD 60 светодиодов (12 Вт на метр) = 1300 люмен на метр
• Холодный белый 2835 SMD 120 светодиодов (24 Вт на метр) = 2600 люмен на метр

Светодиодные ленты InStyle 2835 установлены на печатных платах весом 2 унции (шириной 10 мм) для лучшего рассеивания тепла, превосходной надежности и увеличения срока службы. Так что это действительно продукт будущего. Мы поставляем светодиодные ленты мощностью 12 Вт и 24 Вт на метр теплого белого, холодного белого или любого другого оттенка белого цвета. Мы также предлагаем варианты с защитой от брызг IP65 и водонепроницаемостью IP67 с термоусадочным покрытием.

Теперь, когда чипы 2835 доступны достаточно долго, чтобы зарекомендовать себя, мы с уверенностью прогнозируем, что все больше людей перейдут на них с SMD 5050, поскольку они осознают преимущества.

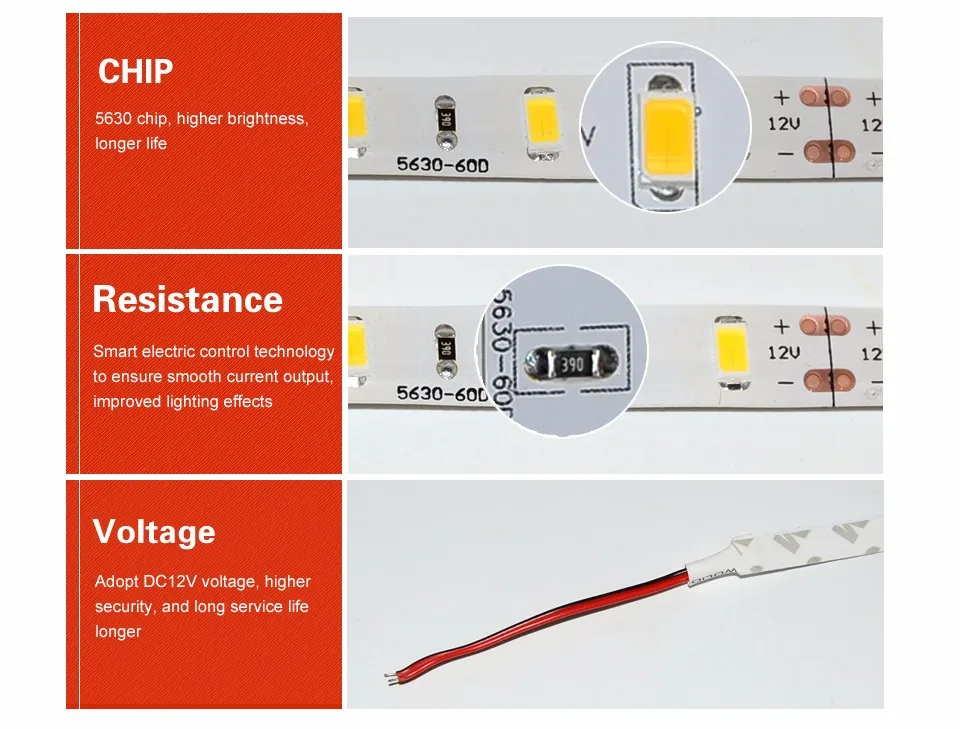

Описание светодиодного чипа 5630

5630 SMD существует уже несколько лет, но только недавно стал доступен на рынке светодиодных лент. (До этого большинство поставщиков светодиодов использовали эти чипы на толстых жестких полосах печатных плат, а не на светодиодной ленте, поскольку они требуют очень хорошего теплоотвода.) SMD 5630 имеют размеры 5,6 мм x 3,0 мм.

Светодиод большего размера не всегда означает ярче, но в данном случае чип 5630 излучает гораздо больше света, чем более распространенный 5050 SMD. Качественные чипы 5630 на ленте 60 светодиодов на метр могут выдавать около 2700 люмен. (Чтобы дать представление о важности качества компонентов, более низкие марки 5630 SMD излучают меньше 2000 люмен на метр.)

Светодиодные ленты с установленными 5630 SMD выделяют больше тепла, чем некоторые другие светодиодные чипы. По этой причине мы рекомендуем устанавливать SMD 5630 либо с алюминиевым профилем, дополнительным теплоотводом, либо с более толстой и широкой печатной платой. Без них ваши светодиодные ленты могут сначала работать, но яркость, скорее всего, быстро снизится, потому что перегрев является самым большим неблагоприятным фактором, влияющим на яркость и срок службы светодиодов. При использовании по 8 часов в день при перегреве вы можете потерять до 20% яркости в год!

В Instyle LED всегда используются более толстые и широкие печатные платы и SMD-компоненты марки Epistar класса A, поэтому вы всегда можете положиться на качество наших компонентов светодиодной ленты 5630. Мы предлагаем этот продукт во всех оттенках белого.

Мы не рекомендуем использовать термоусадку для гидроизоляции 5630 SMD, так как это может привести к перегреву.

Обзор типов светодиодных чипов

В конце концов, тип SMD-чипа не имеет значения — главное, чтобы он соответствовал вашим требованиям. InStyle рекомендует фирменные светодиоды Epistar по причинам, которые мы обсуждали выше (яркость, надежность и цветовая гамма).

При покупке светодиодных лент задайте себе следующие вопросы:

• Хотите ли вы функциональное освещение, рабочее освещение, изменение цвета, водонепроницаемость и т. д.?
• Диммируемый или недиммируемый?
• Какой цвет ты хочешь?
• Какой яркости вам нужны светодиодные ленты?

Светодиодные продукты InStyle, в которых используется 3528 SMD Chip

5-ваттная белая светодиодная лента

10 Watt White Lead Lapp

20-ваттная светодиодная лента (240 светодиодов P. M. Светодиодная лента

Светодиодные продукты InStyle, в которых используется SMD-чип 3528 с двойной мощностью

Белая светодиодная лента, 20 Вт (120 светодиодов в минуту)

Светодиодные продукты InStyle, в которых используется SMD-чип 5050

7,5 Вт. Светодиодная лента RGB

15 Вт. Светодиодная лента

10 Вт. продукты, использующие микросхему 2835 SMD

Белая светодиодная лента 24 Вт

Светодиодная лента UV (Blacklight)

Продукты InStyle LED, использующие микросхему 3014 SMD

12 Вт LED2 CCTt5 Светодиодная лента

China 5050 SMD Светодиодные поставщики и производители — цена

● Особенность

Угол просмотра: 120 градусов

Материалы светодиодного питания — ingan

5.0 xmm 5. 0,7 мм

  Соответствие RoHS совместимость с бессвинцовой пайкой

● Абсолютные максимальные значения                                          Ta=25±3℃

● Электрооптические характеристики TA = 25 ± 3 ℃

● Интенсивность.0183

Bin code

Flux(lm)  for reference

Min

Max

1

700

750

2

750

800

3

800

850

4

850

900

● VF Питтер0005

●   Chromaticity CIE

● Требования к нанесению и пайке оплавлением

После пайки оплавлением следует избегать быстрого охлаждения

Температурный профиль (поверхность печатной платы)

5 9000.

● Меры предосторожности при обращении

По сравнению с эпоксидным покрытием, которое является твердым и хрупким, силикон более мягкий и гибкий. Хотя его характеристика значительно снижает тепловое напряжение, он более подвержен повреждению под действием внешней механической силы. В результате при сборке светодиодов с силиконовым покрытием необходимо соблюдать особые меры предосторожности. Несоблюдение этих требований может привести к повреждению и преждевременному выходу светодиода из строя.

♦ Держите компонент вдоль боковой поверхности с помощью щипцов или соответствующих инструментов; не прикасайтесь напрямую к силиконовой поверхности линзы и не прикасайтесь к ней, это может повредить внутреннюю схему.

♦ Не подходит для работы в кислой среде, PH<7.

♦ Рабочая среда светодиодов и состав элементов серы не могут превышать 25 частей на миллион в материале, используемом для сопряжения светодиодов.

Если нам нужно использовать внешний клей для изделий, предназначенных для применения со светодиодами, убедитесь, что внешний клей соответствует упаковочному клею для светодиодов. Кроме того, поскольку клей для упаковки большинства светодиодов представляет собой силикагель, он обладает высокой кислородопроницаемостью, а также высокой влагопроницаемостью; чтобы предотвратить попадание посторонних материалов внутрь светодиодов, что может привести к неисправности светодиодов, однократное содержание брома 9Элемент 0005

должен быть менее 225 частей на миллион, отдельное содержание элемента хлора должно быть менее 225 частей на миллион, общее содержание элемента брома и элемента хлора во внешнем клее прикладных продуктов должно быть менее 375 частей на миллион.

♦ Материал герметика светодиодов — силикон. Поэтому светодиоды имеют мягкую поверхность в верхней части упаковки. Давление на верхнюю поверхность будет влиять на надежность светодиодов. Следует принять меры предосторожности, чтобы избежать сильного давления на инкапсулированную часть. Таким образом, при использовании всасывающей насадки давление на силиконовую смолу должно быть надлежащим.

♦ Статическое электричество или перенапряжение повреждают светодиоды. Поврежденные светодиоды будут демонстрировать некоторые необычные характеристики, такие как более низкое прямое напряжение или не светиться при малом токе, даже не светиться. Все устройства, оборудование и механизмы должны быть должным образом заземлены. В то же время при работе со светодиодами рекомендуется использовать браслеты или антиэлектростатические перчатки, антиэлектростатические контейнеры.

Хранение

♦ Перед вскрытием упаковки светодиоды должны храниться при температуре не выше 30℃ и относительной влажности 60% или ниже. Светодиоды должны быть использованы в течение года.

♦ После вскрытия упаковки продукт следует хранить при температуре не выше 30 ℃ и относительной влажности не более 10 %, а паять следует в течение 24 ч. Рекомендуется, чтобы продукт эксплуатировался в заводских условиях при температуре 30 ℃ или менее и относительной влажности менее 60%. Если остались неиспользованные светодиоды, их следует хранить во влагонепроницаемой упаковке, например, в герметичных контейнерах с упаковками из влагопоглощающего материала (силикагель). Также рекомендуется вернуть светодиоды в исходный влагонепроницаемый пакет и снова запечатать влагонепроницаемый пакет.
