Цель аэродинамического расчета

Целью аэродинамического расчета является определение потерь давления (сопротивления) движению воздуха во всех элементах системы вентиляции – воздуховодах, их фасонных элементах, решетках, диффузорах, воздухонагревателях и других. Зная общую величину этих потерь, можно подобрать вентилятор, способный обеспечить необходимый расход воздуха. Различают прямую и обратную задачи аэродинамического расчета. Прямая задача решается при проектировании вновь создаваемых систем вентиляции, состоит в определении площади сечения всех участков системы при заданном расходе через них. Обратная задача – определение расхода воздуха при заданной площади сечения эксплуатируемых или реконструируемых систем вентиляции. В таких случаях для достижения требуемого расхода достаточно изменения частоты вращения вентилятора или его замены на другой типоразмер.

Аэродинамический расчет

начинают после определения кратности воздухообмена  помещений и принятия решения по трассировке (схеме прокладки) воздуховодов и каналов. Кратность воздухообмена является количественной характеристикой работы системы вентиляции, показывает, сколько раз в течение 1-го часа объем воздуха помещения полностью заменится новым. Кратность зависит от характеристик помещения, его назначения и может отличаться в несколько раз. Перед началом аэродинамического расчета создается схема системы в аксонометрической проекции и масштабе М 1:100. На схеме выделяют основные элементы системы: воздуховоды, их фасонные части, фильтры, шумоглушители, клапана, воздухонагреватели, вентиляторы, решетки и другие. По этой схеме, строительным планам помещений определяют длину отдельных ветвей. Схему делят на расчетные участки, которые имеют постоянный расход воздуха. Границами расчетных участков являются фасонные элементы – отводы, тройники и прочие. Определяют расход на каждом участке, наносят его, длину, номер участка на схему. Далее выбирают магистраль – наиболее длинную цепь последовательно расположенных участков, считая от начала системы до самого удаленного ответвления. Если в системе несколько магистралей одинаковой длины, то главной выбирают с большим расходом. Принимается форма поперечного сечения воздуховодов – круглая, прямоугольная или квадратная. Потери давления на участках зависят от скорости воздуха и  состоят из: потерь на трение и в местных сопротивлениях. Общие потери давления системы вентиляции равны потерям магистрали и состоят из суммы потерь всех ее расчетных участков. Выбирают направление расчета – от самого дальнего участка до вентилятора.

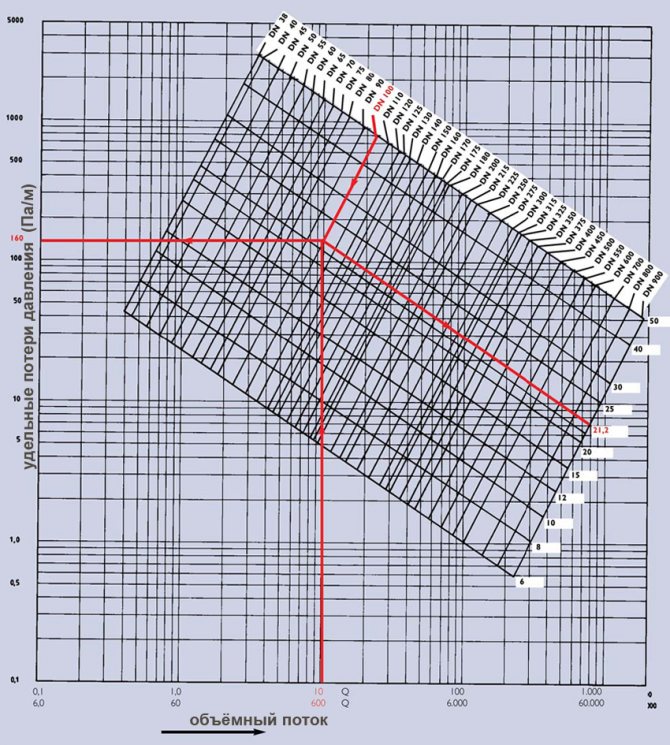

Рассчитывают площадь сечения воздуховода F = Q / v рек, м². Здесь  Q – расход воздуха, м³/с, v рек – рекомендуемая скорость воздуха, м/с

(справочная величина).

По площади F определяют диаметр D (для круглой формы) или высоту A и ширину B (для прямоугольной) воздуховода, м. Полученные величины округляют до ближайшего большего стандартного размера, т.е. D ст , А ст и В ст (справочная величина).

Пересчитывают фактические площадь сечения F факт и скорость  v факт.

Для прямоугольного воздуховода определяют т.н. эквивалентный диаметр DL = (2A ст* B ст) / (A ст + B ст), м.

Определяют величину критерия подобия Рейнольдса  Re = 64100* D ст* v факт. Для прямоугольной формы D L = D ст.

Коэффициент трения  λ тр = 0,3164 ⁄ Re-0,25 при Re≤60000,  λ тр = 0,1266 ⁄ Re-0,167 при Re>60000.

Коэффициент местного сопротивления  λм

зависит от их типа, количества и выбирается из справочников.

Потери давления на расчетном участке Р = ((λтр*L) / Dст + λм) *0,6* v2 факт, Па. Здесь L – длина расчетного участка.

Суммируя потери давления участков, получим потери магистрали и  системы вентиляции.

Зная потери давления системы, выбирают вентилятор. Создаваемое им давление и расход воздуха принимаются с 10 % запасом. По его аэродинамической характеристике, представленной фирмой-изготовителем, определяют величину коэффициента полезного действия (КПД) n.

Подсчитывают N = (Q вент * P вент) / (3600 * 1000 * n), кВт, мощность, потребляемую электродвигателем вентилятора, сравнивают ее с  данными изготовителя. Здесь Q вент, P вент – расход воздуха и  давление, создаваемое вентилятором.

Также рекомендуем Вам следующий материал:

1. «Расчетные параметры наружного воздуха»
2. «Подбор воздуховодов по скорости воздуха»
3. «Диаграмма Молье»
4. «Расчет теплопритоков в помещениях»
5. «Расчет воздухообмена»
6. «Расчет уровней звукового давления»
7. «Расчет аэрации»

Программа — Аэродинамический расчёт воздуховодов. Excel

software

• формат xls
• размер 519. 99 КБ
• добавлен 16 октября 2010 г.

Аэродинамический расчёт воздуховодов и вентиляционных сетей

Похожие разделы

1. Академическая и специальная литература
2. Механика

1. Академическая и специальная литература
2. Промышленное и гражданское строительство
3. Информационные технологии в строительстве

1. Прикладная литература
2. Компьютерная литература
3. ArchiCAD

1. Прикладная литература
2. Компьютерная литература
3. Autodesk AutoCAD Civil 3D

1. Прикладная литература
2. Компьютерная литература
3. Autodesk Revit Architecture

1. Прикладная литература
2. Компьютерная литература
3. Nemetschek Allplan

1. Программное обеспечение

1. Программное обеспечение
2. Системы CAD / CAM / CAE

Смотрите также

• формат djvu
• размер 30. 43 МБ
• добавлен 05 февраля 2010 г.

Главное отличие представленных копий справочников от тех копий, что выставлены на данном сайте: — все таблицы в оригиналах повернутые на 90 градусов (гидравлический, аэродинамический расчеты и т. д. ) в этих сканах отображаются нормально; — все четыре книги собраны в один архив. Часть1. Отопление. Приведены основные сведения по расчету теплового режима помещений, выбору, конструированию и расчету систем отопления зданий и сооружений. Изложен…

• формат djvu
• размер 3.85 МБ
• добавлен 20 августа 2009 г.

Госстройиздат, 1959. 264 стр. Общие сведения о вентиляции Слесарно-заготовительный работы Жестяницко-заготовительные работы Изготовление сварных воздуховодов из листов стали, фланцев, воздуховодов и фасонных частей из винипласта Монтаж вентиляции Организация работ, техники безопасности, и расценки на работы по промышленной вентиляции

• формат djvu
• размер 2.
  5 МБ
• добавлен 03 января 2009 г.

Вентиляция. Подольск: Госстройиздат, 1962. -200с. Процессы изменения состояния воздуха. Определение количества вредностей и воздухообменов. Аэродинамический расчёт систем вентиляции. Примеры проектирования систем вентиляции. (Системы естественной вентиляции гражданских зданий. Вентиляция механических цехов. Вентиляция сварочных цехов. Вентиляция малярных цехов. Вентиляция гальванических цехов. Вентиляция кузнечно-термических цехов. Вентиляция лит…

Статья

• формат pdf
• размер 1 МБ
• добавлен 04 июня 2011 г.

ЛЕКЦИЯ 1. Уравнения аэродинамики Воздух и его свойства Основные понятия и определения аэродинамики Уравнение расхода Уравнение количества движения Уравнение неразрывности ЛЕКЦИЯ 2. Уравнения аэродинамики Уравнение Бернулли Уравнения движения (Эйлера, Навье-Стокса) Уравнения равновесия несжимаемого газа в состоянии покоя Уравнения равновесия сжимаемого газа в состоянии покоя ЛЕКЦИЯ 3. Основы кинематики потоков Математическая модель движ…

• формат pdf
• размер 16.04 МБ
• добавлен 05 ноября 2011 г.

Описан многолетний опыт работы автора на стройке по разметке вентиляционных воздуховодов. Даны чертежи раскроек частей воздуховодов и их практическое использование непосредственно на строительнойо площадке. Предназначенна для рабочих занятых непосредственно раскроем частей вентиляционных установок. Стройиздат. Ленинградское отделение. 1984 г.

• формат pdf
• размер 6.88 МБ
• добавлен 20 января 2011 г.

Автора нет. Подробная методика расчета воздуховодов со всеми необходимыми справочными данными на 41 странице. Файл будет крайне полезен начинающим проектировщикам систем вентиляции и студентам строительных специальностей.

• формат jpg
• размер 16.38 МБ
• добавлен 23 июля 2009 г.

Методические указания. 2005 — 114с. В указаниях рассмотрены следующие вопросы: классификация систем вентиляции, расчет теплоизбытков при инсоляции зданий, определение требуемой величины воздухообмена, аэродинамический расчет гравитационной системы вентиляции, расчет сечения воздуховодов, особенности воздухообмена предприятий (общественные, учреждения здравоохранения, автопредприятия, сварочных цехов, термических цехов, стройиндустрии).rn

• формат djvu
• размер 3.56 МБ
• добавлен 20 ноября 2011 г.

В настоящем альбоме представлены рабочие чертежи лючков для чистки воздуховодов. Разработанные лючки предназначены для установки на круглых воздуховодах в системах аспирации и пневмотранспорта и используются для чистки воздуховодов Сантехпроект Москва 1989

Справочник

• формат pdf
• размер 434.66 КБ
• добавлен 27 ноября 2011 г.

В справочнике даны основные технические характеристики фасонных изделий для систем вентиляции 8 с. -Отводы воздуховодов круглого сечения ОТк. -Переходы воздуховодов круглого сечения ПКц, ПКа -Тройники воздуховодов круглого сечения ТК

• формат djvu
• размер 1.98 МБ
• добавлен 03 мая 2010 г.

Киев: КИСИ , 1993. -92с. Методические указания к выполнению курсового проекта. Общие указания. Задание и состав проекта. Последовательность выполнения проекта. Оформление расчетно-пояснительной записки. Исходные данные. Потери теплоты помещениями. Теплопоступления в помещения. Тепловой баланс. Поступление влаги. Определение количества газов и паров, поступающих в воздух помещений. Выбор системы отопления и вентиляции. Расчет воздухообменов. Компо…

HVAC Calculator

. в круглом канале

Aerodynamics
Mass air flow
Volume air flow
Selection of the duct diameter
Selection of the duct dimensions
Circular orifice diameter
Размеры круглого отверстия
Скорость воздуха по площади
Расход воздуха по площади
Скорость воздуха с точки зрения диаметра воздуховодов
Скорость воздуха в терминах размеров протоков
Поток воздуха с точки зрения диаметра протоков
Падение давления на трение в прямоугольном канале
Падение давления по местным потерям
Гидравлика
Расход жидкости с точки зрения производительности. Вода
Расход жидкости в пересчете на мощность. Гликоль
Производительность по диаметру трубопровода. Гликоль
Пропускная способность по потоку жидкости. Вода
Пропускная способность по расходу жидкости. Гликоль
Выбор диаметра трубопровода по расходу жидкости
Выбор диаметра трубопровода по пропускной способности. Вода
Выбор диаметра трубопровода по пропускной способности. Гликоль
Падение давления на трение в трубопроводе. Гликоль
Перепад давления в пересчете на местные потери. Гликоль
Диаметр дроссельного отверстия. Вода
Коэффициент расхода клапана
Модификация объема системы. Вода
Изменение объема системы. Гликоль
Термическое удлинение трубопровода
Скорость жидкости
Расход жидкости по диаметру трубопровода
Производительность по диаметру трубопровода. Вода
Падение давления на трение в трубопроводе. Вода
Перепад давления в пересчете на местные потери. Вода
Падение давления на клапане
Отопление
Два материала, защищающие от сопротивления теплопередаче
Внутренняя температура поверхности охраны
Устойчивость к тепловой передаче. Мощность охлаждения воздуха по энтальпии
Мощность электродвигателя вентилятора
Располагаемое давление для естественной вентиляции
Поток воды для увлажнения воздушного пара
емкость для увлажнения воздуха
Воздушный нагрев.
Свойства воздуха
Температура воздушной смеси
Удельная влажность воздушной смеси
Энтальпия воздушной смеси
Относительная влажность воздушной смеси
Плотность воздуха
Специфический воздух.
Парциальное давление
Температура точки росы
Температура по влажному термометру в зависимости от относительной влажности
Температура влажной лампы с помощью энтальпии
Удельная влажность в воздухе с точки зрения энтальпии
Удельная влажность в воздухе с точки зрения относительной влажности
.	Энтальпия воздуха в пересчете на относительную влажность
Относительная влажность воздуха в пересчете на удельную влажность
Относительная влажность воздуха в пересчете на энтальпию
Свойства жидкости
Температура замерзания. Гликоль
Плотность. Вода
Плотность. Гликоль
Удельная теплоемкость. Вода
Удельная теплоемкость. Гликоль
Кинематическая вязкость. Вода
Кинематическая вязкость. Гликоль
Температура конденсации. Хладагент
Температура кипения. Хладагент
Давление конденсации. Хладагент
Давление кипения. Refrigerant
Engineering geometry
Surface area of ​​the circular section insulation
Surface area of ​​the rectangular section insulation
Equivalent diameter
Steel pipeline mass
Surface area круглого воздуховода
Площадь поверхности прямоугольного воздуховода

Динамическое давление

Динамическое давление представляет собой кинетическую энергию текущей жидкости (жидкости или газа) на единицу объема и может быть выражено как

p _d = 1 /2 ρ v ² (1)

, где

P _D = динамическое давление (N /M ² (PA), LB _F /FT /FT /FT /FT /FT /FT /FT /FT /FT /FT /FT /FS /FS /FS 2 (PA).

ρ = плотность жидкости (кг/м ³ , Слуг /FT ³ )

V = VELOCTION (M/S/S/S SS (M/S/S. SY/S/S. SYN (M/S/S SS. Калькулятор — Единицы СИ

Нижеприведенные значения по умолчанию относятся к воде с плотностью 1000 кг/м ³ .

ρ — плотность жидкости (кг/м ³ )

v — скорость (м/с)

• 1 Н/м ² = 1 PA = 1,4504×10 ^-4 LB _F /в ² (PSI) = 0,02089 LB _F /FT ² (PSF) = 1x /FT ² (PSF) = 1x ^{/FT . -3 в воде = 0,336×10 -3 футов воды = 0,1024 мм воды = 0,295×10 -3 в ртутном столбе = 7,55×10 -3 мм ртутного столба = 0,1024 кп/м 2 95 —_{x = 0,1024 кп/м} атм}

• Давление по сравнению с напором

• Сделать ярлык для этого калькулятора на главном экране?

Калькулятор динамического давления – британские единицы

Приведенные ниже значения по умолчанию относятся к воде с плотностью 1,940 пробок .

ρ — Плотность жидкости ( Слуг /FT ³ )

V — VELOCITY (FT /S)

• 3. 9053
• 3
• 3
• 3
• 3. 9045 3
• 3 9045 3 9045 3 9045 3 9. атмосферное давление:
  • Вода — 0 ^o C — 1000 кг/м ³
  • Water — 32 ^o F — 1.940 slugs/ft ³

  • Air — 20 ^o C — 1.2 kg/m ³
  • Air — 60 ^o F — 2,373 10 ^-3 Слуг/фут ³


  Пример — Динамическое давление в водотоке

  88888

  — Давление динамики в водотоке

  88888

  — Динамическое давление в водотоке

  8888 883

  — Динамическое давление в водотоке

  8888 8883

  .

  — плотность 1000 кг/м ³ и скорость 5 м/с — можно рассчитать как

    p _d = 1/2 (1000 кг/м ^{3 6 ) 2}

  = 12500 PA

  = 12,5 кПа
