Технология кладки арок из кирпича

Оглавление:

  • Типы арок из кирпича
  • Инструменты и материалы для кладки арки из кирпича
  • Подготовительная работа
  • Выкладка кирпича для арки
  • Частые ошибки в обустройстве арок из кирпича

Всем прекрасно известно, что обустроенный в качестве арки дверной проем выглядит намного интереснее, нежели обычный прямоугольный вход. За счет использования арочных сводов можно прибегнуть к необыкновенным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками. Этот декоративный элемент, служащий уже не одному поколению архитекторов, великолепно гармонирует с интерьерами старых построек, а также превосходно вписывается в более современные дизайны.

Однако имейте в виду, что арочные формы в постройке достаточно сложны, поэтому для получения достойного результата следует обладать некоторыми навыками в сфере строительства.

Типы арок из кирпича

Арка это своеобразная перемычка в форме полукруга, которая соединяет между собой две вертикальные опоры. Прочность арка обретает благодаря распределению нагрузки в разные стороны. Как правило, арки используются для украшения дверных и оконных проемов, а также мангалов и печей.

Сейчас наиболее распространенными считаются 3 формы кирпичных сводов:

Типы кирпичных арок.

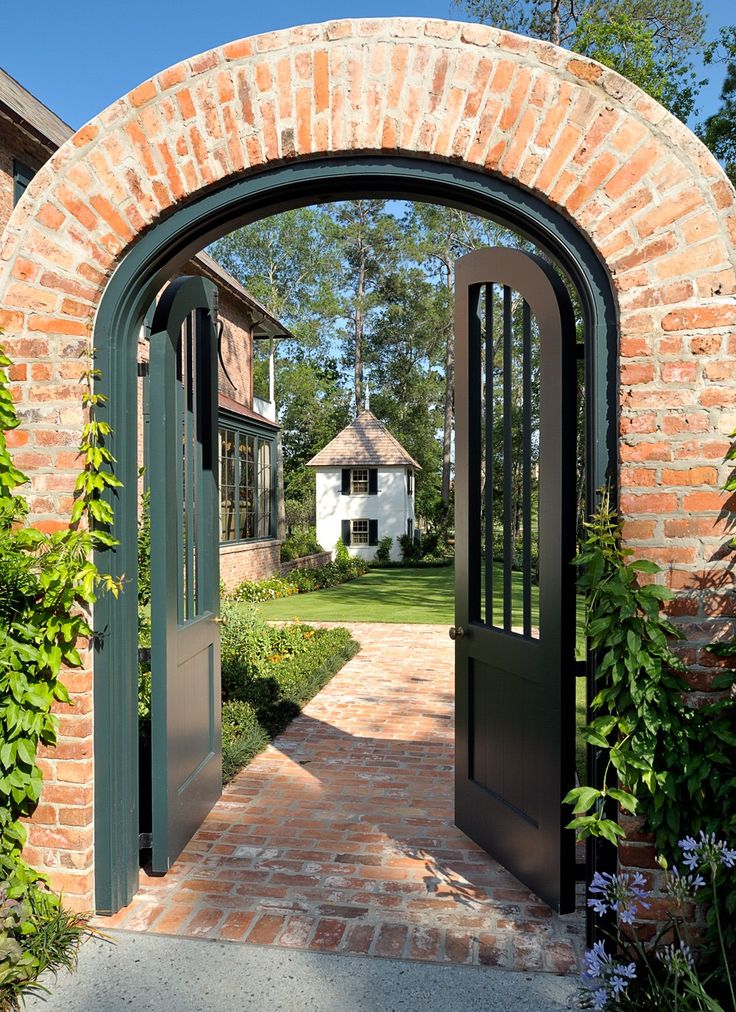

  1. Полная арка. Во время ее постройки полукруг оформляется в половину диаметра. Подобный свод может благоустроить, пожалуй, всякий мастер, обладающий минимальным мастерством.
  2. Прямоугольный свод. Такая арка внешне напоминает букву «П». Подобная постройка считается наиболее сложной.
  3. Усеченная арка. В таком строении свод делают низким, менее половины диаметра круга, а кирпич ложится по усеченной дуге. В плане трудоемкости и сложности усеченная арка занимает среднее место между клинчатым и обыкновенным сводами.

Кроме всех перечисленных типов кирпичных арок, известны такие своды: модерн обустраивается в форме усеченного конуса, в стиле романтизм прямоугольная арка с закругленными углами, эллипс обычно используется в интерьере постмодерн, портал классическая прямоугольная. Однако каждая из описанных конструкций обладает и собственными достоинствами, и некоторыми недостатками. К примеру, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А обустройство эллипсовидного свода нуждается в наличии достаточно большого, лишенного каких-либо проемов и декоративных деталей участка стены.

Инструменты и материалы для кладки арки из кирпича

Приняв решение о возведении определенного типа свода, который будет гармонично сочетаться со стилистикой оформляемого помещения, следует подготовить все нужные строительные материалы и инструменты.

Концепции установки всех арок из кирпича мало чем отличаются друг от друга. Необходимо лишь запастись всеми нужными инструментами и материалами, чтобы построить этот шедевр собственноручно.

Итак, для работы вам понадобится:

Виды арок.

  • раствор,
  • кружала,
  • гвозди и рейки,
  • клинья,
  • кирпичи,
  • метр и уровень,
  • молоток и кувалда,
  • кельмы,
  • чаша для приготовления смеси,
  • электролобзик,
  • карандаш,
  • зубило.

Для того чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, применяется клиновой кирпич. Этот материал обладает трапециевидной формой, за счет чего обеспечивает наиболее прочное крепление всей структуры. Клиновый кирпич вы можете найти в строительных магазинах, но если вы все-таки не смогли этого сделать, такой материал возможно сделать и самостоятельно. Для этого у обыкновенного кирпича обтешите боковые стенки с двух боков, доведя его таким образом до необходимых габаритов.

Укладывается кирпич с использованием специальных смесей. К примеру, для благоустройства печных арок, как правило, применяется раствор, который включает в свой состав шамотный песок, мелкий гравий и глину. Для выкладки можете воспользоваться также полнотелым кирпичом, бетонными блоками либо природным камнем. При возведении свода старайтесь оставлять минимально возможную толщину швов.

Подготовительная работа

Кладка сводов в каждой ситуации будет индивидуальной, принимая во внимание запланированный вид конструкции, однако при любых обстоятельствах процесс можно подразделить на несколько основных этапов:

Конструкция опалубки арки с использованием кружала и стоек.

  • чертеж и выделка арочной дуги,
  • установка в проеме шаблона,
  • непосредственная выкладка кирпича,
  • укрепление свода,
  • удаление кружал,
  • декоративная облицовка.

Всякую арку необходимо начинать с установки пят, которые подготавливают по шаблону. Поскольку высота свода бывает различной, то и угол пяты изменяется. Нельзя пользоваться одной формой пяты для всех арок. Иногда устраивают упрощенный треугольный свод, выкладывая материал плашмя, после чего продолжают укладку стен, которые будут хорошенько прижимать пяты к нижерасположенным линиям кладки.

В старых зданиях следует дополнительно укрепить фундамент кирпичной арки, потому что добавочные нагрузки на стены способствуют деформации проемов.

Шаблон для будущего свода производится из ДСП и деревянных брусьев по предварительно рассчитанным габаритам. Чем аккуратнее вы сделаете шаблон, тем эстетичнее в итоге будет смотреться арка из кирпича. Иногда, если нужна более устойчивая и прочная конструкция, привычную ДСП сменяют на каркас из арматуры. Такой каркас тоже производится по габаритам свода и соединяется с помощью сварки. Подготовьте шаблон чуть-чуть меньше ширины пролета и вы не столкнетесь с какими-либо трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и нанесите крайние точки арки, потом соедините их четко вычерченной дугой. По нарисованным полоскам вырежьте две равных полукруглых детали свода и скрепите их при помощи саморезов и брусков. В результате у вас выйдет шаблон в настоящую величину арки. Затем вмонтируйте его в обустраиваемый проем и зафиксируйте распорками и опорами.

Построение арочной перемычки.

Для более надежной установки с двух сторон проема на нижнем рубеже свода вмонтируйте штрабы, которые зажмут конструкцию и гарантируют ей достаточную крепость. По середине верхней дуги свода осторожно вбейте замковый кирпич, который обеспечит крепление формы. После этого можно приступать к выкладке боковых частей проема, при этом имейте в виду, что число строительных деталей с обеих сторон должно остаться нечетным.

Затем возведите колонны, на которые потом будет помещена опалубка. Строятся они, как правило, из бетона либо кирпича, однако в первую очередь устанавливается фундамент. Для того чтобы линии колонн совпадали между собой, их необходимо выравнивать при помощи шнура.

Кроме того, обязательно проверяйте точность и верность расстояния между столбами с помощью предварительно подготовленной доски, которая будет равна необходимой ширине пролета.

Выкладка кирпича для арки

Укладка кирпича для арки.

На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно.

По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу.

В последнюю очередь размещается замковый камень, который должен располагаться вертикально.

При выкладке арки необходимо соблюдать толщину швов.

Еще раз тщательно проверьте кладку с помощью линейки либо уровня.

Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.

После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.

На этом обустройство арочного проема можно считать завершенным.

Частые ошибки в обустройстве арок из кирпича

Верно разработанная и внимательно оформленная кирпичная арка всегда смотрится весьма стильно и неординарно. Такое строение прослужит столько же, сколько и здание, в котором она возведена. Однако для достижения такого результата необходимо принять во внимание некоторые нюансы, чтобы избежать ошибок, которые способны привести к разрушению конструкции:

Построение кирпичных колонн

  • неравномерная выкладка, вызванная использованием металлических уголков при изготовлении шаблона, может довести до растрескивания поверхности конструкции,
  • на конструкции могут появиться трещины, если выбрана недостаточная высота арки в широком пролете,
  • если шаблон демонтировать не вовремя, то в кирпичной кладке может возникнуть избыточное напряжение из-за разбухания применяемой в конструкции древесины,
  • предпосылкой образования трещин может стать неумело благоустроенный фундамент.

Для благоустройства арки из кирпича своими руками вам потребуется всего несколько часов. Этот процесс не представляет собой какой-либо особенной сложности, при этом надо обязательно следовать технологиям и рекомендациям. В таком случае кирпичный свод будет не только эстетично смотреться, но и служить много лет. Простой свод нетрудно установить собственноручно, но более затейливые архитектурные формы желательно доверить специалистам.

Своды из кирпича могут быть выполнены в разнообразных стилистиках, которые соответствуют общему дизайну интерьера. Их можно использовать не только в качестве декоративного элемента окон и дверей, но и для украшения других деталей. Кирпичная арка, выложенная собственноручно, станет оригинальным украшением вашего жилья и придаст помещению особый уют.

Расчет и кладка арки из кирпича

Архитекторы часто в своих работах используют архитектурно-дизайнерские элементы, которые придают строению оригинальность и красоту. Одной из таких декоративных деталей является арка. Внутренние конструкции легко оформляются с помощью гипсокартона. Для сооружения наружных геометрических элементов используется кирпич. Многих начинающих мастеров интересует вопрос: как делается арка из кирпича своими руками?

Виды арок

Арки в архитектуре используются в зодчестве разных народов. Соответственно, на их форму оказывало влияние культурного наследия стран. Примером этому может служить аравийская арка, широко распространенная в архитектуре ближневосточных государств.

Наиболее часто встречаются следующие типы арок:

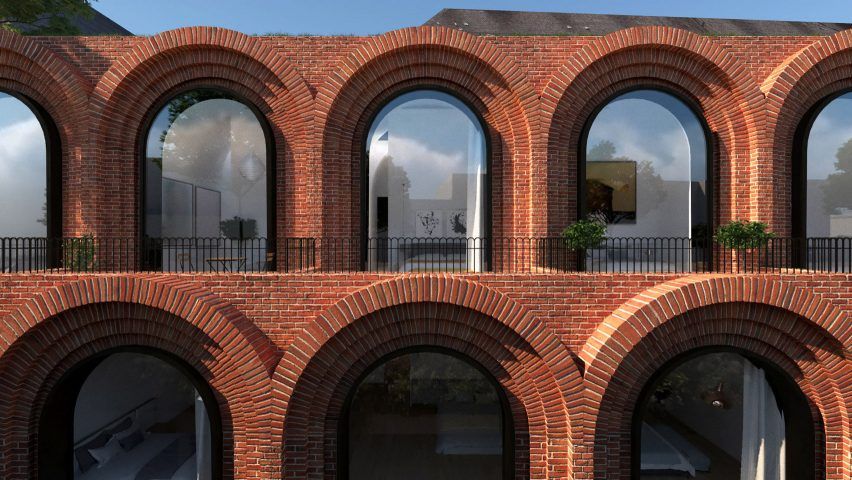

  • полуциркульная или полукруглая: имеет вид полуокружности, центр которой находится на одном уровне с пятами арки. Опирается такая конструкция чаще всего на пилоны. Данный вид арки можно отнести к классике;
  • лучковая: по форме представляет собой дугу, равную четверти окружности. Арки такого типа украшали оконные проемы жилых домов Древнего Рима;

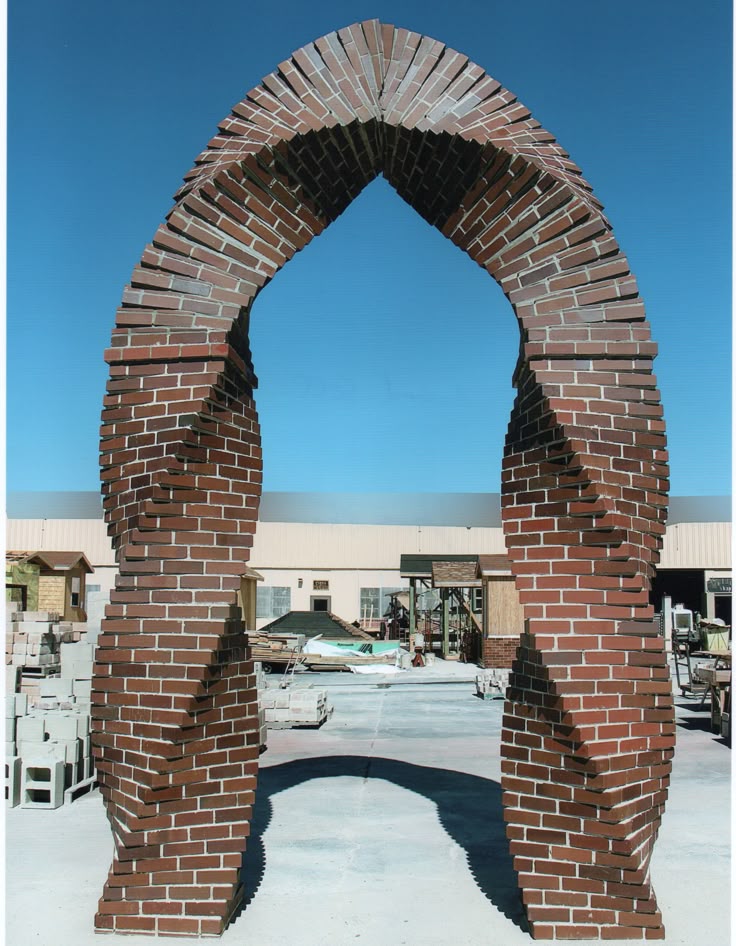

  • стрельчатая или ломаная арка, образованная двумя пересекающимися под углом дугами.

разновидности круглых арок

В современной архитектуре в качестве декоративного элемента используются два первых типа – полукруглые (их сейчас называют полными) и лучковые. Не меньшей популярностью пользуются и клинчатые арки – такое название они получили, благодаря технологии строительства: кирпичи выкладывают клином с последующей их фиксацией»замком».

Общая технология кладки кирпичных арок

Кладка арки из кирпича, независимо от выбранного типа, производится в следующем порядке:

  1. Разрабатывается общий вид арки.
  2. Производится расчет ее параметров.
  3. Вычерчивается рабочий чертеж с указанием всех необходимых размеров.
  4. Изготавливается шаблон, который затем устанавливается в проеме.
  5. Выкладываются перемычки проем.
  6. Закрепляется и фиксируется кирпичная кладка.
  7. Производится демонтаж шаблона.

На последнем этапе выполняется отделка сформированного проема.

Расчет шаблона

Перед тем как сделать арку из кирпича, необходимо изготовить вспомогательную конструкцию – шаблон. Его качество оказывает непосредственное влияние на конечный результат. По этой причине необходимо тщательно рассчитать его размеры. В качестве примера можно рассмотреть оформление окна шириной 1500 мм при помощи лучкового типа.

Обратите внимание: для проектирования арочного проема важна не его ширина, а длина дуги, по которой и будет выкладываться кирпич. Чтобы не создавать себе проблем в дальнейшем, надо этот размер на стадии расчета подкорректировать таким образом, чтобы он был кратным 70-75 мм.

Шаблон по ширине должен быть меньше проема на 5 мм. Этот небольшой зазор облегчит операции его установки и разборки (даже если он отсыреет).

Высота вспомогательной конструкции должна совпадать с аналогичным параметром арки. Кстати, она не должна быть слишком низкой – это чревато проседанием кирпичной кладки под воздействием нагрузки.

Теперь осталось определиться с толщиной шаблона. Если она будет слишком большой, вес конструкции усложнит работу. Оптимальной в нашем примере можно считать толщину 200 мм.

Изготовление шаблона

Работу начинаем с разметки арки на листе ДСП. Для этого надо:

  • разметить осевую линию;
  • симметрично осевой провести границы проема;
  • на оси отметить верхнюю точку арки;
  • от высшей точки отложить вниз размер, равный высоте арки, и через полученную отметку провести прямую, перпендикулярную оси. Места пересечения вспомогательной линии с правой и левой границами проема отметить точками;
  • от той же (высшей) точки вниз отложить отрезок, равный радиусу арочной дуги – таким образом находится центр окружности;
  • в центральной точке установить металлический стерженек (колышек) и привязать к нему отрезок вязальной проволоки, равный по длине радиусу окружности;
  • ко второму концу прикрепить карандаш, и при помощи импровизированного циркуля соединить три ранее размеченные точки.

Шаблон состоит из двух таких деталей – кружал – соединенных между собой брусками. Если кружала вырезать точно по разметке, то острые углы не дадут возможности их скрепить друг с другом. Поэтому перед тем, как приступить к выпиливанию, надо от нижних точек арочного профиля отложить вниз по 100 мм, увеличив таким образом тело детали.

После этого можно вырезать деталь электролобзиком.

Второе кружало размечать намного проще: для этого надо использовать уже вырезанную деталь в качестве выкройки. Просто наложите ее на новый лист ДСП и обведите по контуру.

Бруски, предназначенные для скрепления кружал, должны по длине соответствовать заданной толщине шаблона. Скручивают подготовленные детали саморезами. По верху шаблона прибивается полоса ДВП – таким способом все возможные неровности приспособления сглаживаются.

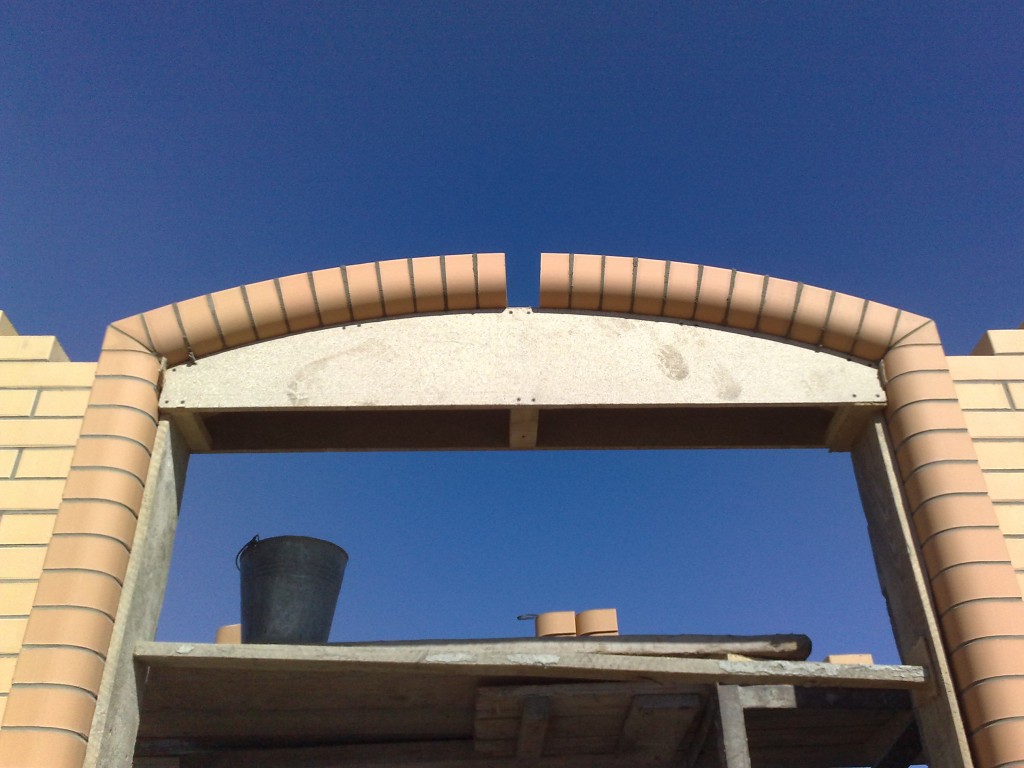

Кружало в оконном проеме для кладки кирпичной арки

Установка шаблона в проеме

Под края шаблона устанавливаются подпорки из обрезной доски толщиной 20 мм. Для предотвращения их падения между ними вставляют распорку.

Шаблон устанавливается сверху на подпорки заподлицо с краем фасонного лицевого кирпича. Следует иметь в виду один нюанс: слишком выступающая арка (более 60 мм) в процессе эксплуатации будет разрушаться от морозов и дождей. Если все-таки вы решитесь на такой шаг, закройте ее сверху керамической плиткой или металлом.

Кладка арки из кирпича своими руками

Сначала выкладывают правую левую пяты арки. После этого можно приступить к разметке порядовки. Делается это при помощи рулетки. Для удобства на шаблоне делают разметку через каждые пять кирпичей.

По толщине шва решение принимается на месте.

После этого можно выложить арку от пяток к высшей точке — с двух сторон. Последние один или два кирпича (в зависимости от того, четное или нечетное число получилось при разметке) — называются замковыми. После их укладки на место швы тщательно забиваются раствором. Если этого не сделать, арка может «сесть».

Арку – лицевую и забутовочную – необходимо выложить за один прием. Шаблон можно снять через два-три часа после того, как кладка обжата. Если убрать вспомогательную конструкцию в этот же день не получается, защитите ее от возможного дождя полиэтиленовой пленкой. Иначе разбухшее дерево может подорвать свежую кладку, и работу придется полностью переделывать.

Building Brick Arches — Fine Homebuilding

Джон Кэрролл Выпуск 298 — апрель/май 2021 г.

Описание: Мейсон Джон Кэрролл рассказывает о процессе возведения четырех полукруглых кирпичных арок для опорной конструкции под пристройкой. На пошаговых фотографиях показано построение и установка опалубки, укладка первого и последующих рядов, раскрытие внутреннего свода и отделка швов. Кэрролл объясняет, как рассчитать расстояние между кирпичами для каждого ряда и какие инструменты лучше всего заполняют, уплотняют и формуют раствор для вогнутого профиля.

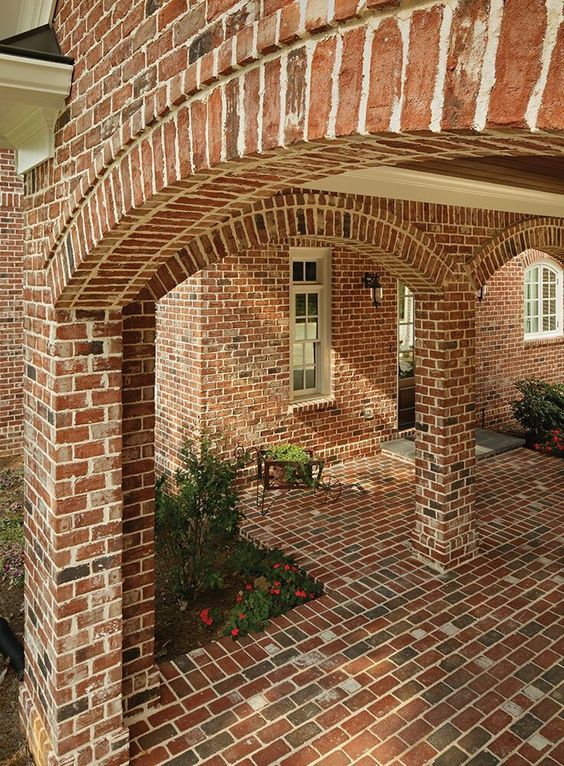

Я выполняю каменную работу на протяжении десятилетий, и подавляющее большинство этой работы связано с укладкой прямоугольных фигур по прямым линиям. Но время от времени я выхожу за рамки прямых линий и строю кирпичные арки, что требует более высокого уровня планирования и компоновки. Недавно я построил ряд кирпичных арок для опорной конструкции под пристройкой.

Хотя арка является очень прочным и проверенным временем архитектурным элементом, арки для этого проекта были в основном эстетическими. Фактический опорой пристройки стали шесть литых бетонных столбов, которые были поставлены до моего приезда. Моя работа заключалась в том, чтобы добавить облицовка кирпичом вокруг колонн, а затем для соединения колонн с арками: четыре полукруглые арки (то, что я называю римскими арками) по бокам и сегментная арка на одном конце. В этой статье я расскажу о моем подходе к общему процессу проектирования и строительства римских арок.

Отметка под этой пристройкой имеет наклон вниз, и на более высокой стороне подрядчик соединил колонны секциями из монолитного бетона на высоте уступа, а на нижней стороне он оставил эти пространства пустыми, чтобы обеспечить проход. Первой задачей было уложить кирпичную облицовку вокруг бетонных колонн до того места, где должны были начаться арки. Я прошел 18 рядов в высоту, и при тщательном планировании все верхние ряды оказались шириной в три кирпича, что дало мне очень важную последовательную отправную точку для построения арок.

Разместить кирпичи

Я планировал укладывать кирпичи для арки со смещением (в шахматном порядке) по схеме «бегущей кладки». Чтобы получился одинаковый узор, где арка встречается с колоннами с обеих сторон, нужно нечетное количество рядов. Чтобы выложить нечетное количество рядов арки, каменщики начинают с кирпича «краеугольного камня», который располагается точно по центру арки.

From Fine Homebuilding #298

Чтобы прочитать всю статью, нажмите  Просмотр PDF  кнопка ниже.

Ссылки по теме:

  • Расширение отверстия в кирпичной стене
  • Передовой опыт: методы укладки кирпичной или каменной облицовки
  • Крепления для кирпичей
  • Keep Craft Alive: Клэй Чепмен, Мейсон

×

Получите советы, предложения и советы экспертов по строительству дома по электронной почте

Просмотр PDF

Tech Talk: Arches — Masonry Magazine



Рис. 1. Терминология арки из технических примечаний BIA 31.

Арка — наиболее распространенный традиционный метод перекрытия проемов каменной кладкой. Арка использует высокую прочность на сжатие, присущую кирпичной кладке, и при правильной геометрии не нуждается в усилении или дополнительной поддержке. Арка — это эстетически приятная форма, которая выглядит «правильно» в кладке.

Существует довольно много терминов, относящихся к аркам, которые следует определить, прежде чем мы приступим к обсуждению строительства каменных арок. Рисунок 1 ниже взят из Технических примечаний 31 Ассоциации кирпичной промышленности (BIA) и наглядно показывает многие часто используемые термины, относящиеся к арочному строительству.

Существует ряд распространенных типов арок, в том числе домкратная арка (без подъема), сегментная арка (на фото выше), полукруглая арка, готическая арка, различные многоцентровые арки и несколько других менее часто используемых арок. Для получения дополнительной информации в Технических примечаниях 31 BIA представлены примеры большинства форм каменных арок.

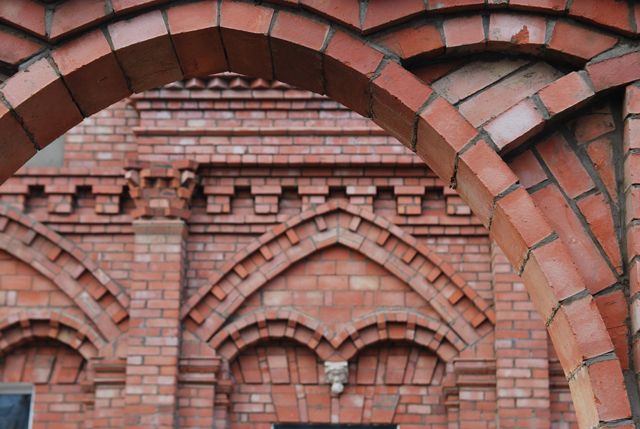

Арки могут быть сформированы из стандартных элементов с прямоугольными поверхностями путем сужения швов раствором. Визуально арки, построенные из специальных конических элементов и равномерных растворных швов, имеют более эстетическую привлекательность.

Рисунок 2. Гаражные проемы в этом проекте варьировались от 9 футов 8 дюймов до 12 футов 8 дюймов в шпоне, однако архитектор указал постоянный подъем на 7 дюймов и одинаковую глубину для всех арок. В результате многие арки над большими проемами выходят из строя. Обратите внимание на широкие переточенные ложные швы над коронкой и искаженную геометрию арки.

ГЛУБИНА

Как правило, сегментарные и полукруглые арки должны иметь минимальную глубину 1 дюйм на каждый фут пролета с минимальной глубиной 4 дюйма для любого проема менее 4 футов.

Для домкратных арок BIA рекомендует большую из двух величин: 4 дюйма плюс 1 дюйм на фут пролета или минимум 8 дюймов. Например, для проема шириной 3 фута потребуется глубина арки домкрата, равная большей из 4 дюймов плюс 1 дюйм на фут (7 дюймов) или минимум 8 дюймов. Следовательно, минимальная глубина арки домкрата 8 дюймов будет контролировать проемы шириной менее 4 футов. Домкратные арки шириной более 6 футов обычно должны поддерживаться перемычкой, если они специально не спроектированы для пролета.

Рис. 3. Вращение и оседание правого абатмента вызвали проскальзывание между вуссуарами (справа) и оседание замкового камня. Это условие требовало временной подпорки до тех пор, пока можно будет произвести ремонт.

ОПОРЫ

Каменная кладка по обеим сторонам арки служит, по существу, опорой для арки и должна выдерживать горизонтальную силу (распор), создаваемую аркой. Имейте в виду, что арки с минимальным подъемом, такие как арка домкрата, будут генерировать большую тягу, и, как следствие, опоры должны быть больше.

Рекомендованная Ассоциацией кирпичной промышленности ширина абатмента с точки зрения пролета арки приведена в Таблице 1 ниже для нескольких распространенных типов арок. Абатменты считаются полноразмерными, когда прилегающий шпон простирается от основания стены или линии пола до венца арки. Устои частичной высоты могут возникать, когда облицовка, примыкающая к арке, заканчивается на высоте линии пружины арки, или другая внешняя отделка используется ниже линии пружины арки, а каменная облицовка начинается на линии пружины, обычно поддерживаемой перемычкой (см. Рисунок 4). ).

Таблица 1. Минимальная ширина абатмента для типичных дуг и различной высоты абатмента.

Компенсационные или контрольные швы не должны устанавливаться в пределах требований к минимальной ширине абатмента, перечисленных выше.

Рис. 4. Примеры абатментов полной и частичной высоты. Поверхности, указанные на рисунке выше, представляют собой потенциальные линии сдвига, которые противостоят арочному напору (рисунок из BIA Brick Brief, май 2012 г.).

КОНСТРУКЦИЯ

Арки традиционно строятся на временных формах, называемых «центрирующими», которые поддерживают и придают форму арке до тех пор, пока не затвердеют растворные швы. Как правило, центрирование удаляется примерно через 7 дней после строительства, хотя в холодную погоду или при использовании растворов с высоким содержанием извести может потребоваться больше времени. Предварительно изготовленные арки также доступны на некоторых рынках в качестве опции, которая устраняет задержки, связанные с отверждением раствора.
