Армопояс своими руками — устройство, детально на фото и видео

Содержание статьи:

1. Назначение и конструкция армопояса
2. Устройство армопояса: этапы работы и их особенности

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям. В частности, происходит осадка здания, вспучивание почвы вокруг него и т.д. Ну а сильный ветер и долгие ливни – негативно сказываются на целостности конструкции. Для защиты от таких воздействий, поверх стен создается армопояс своими руками из бетона. В нашей статье хотелось бы поговорить о технологии изготовления армирующего пояса, а также о его назначении.

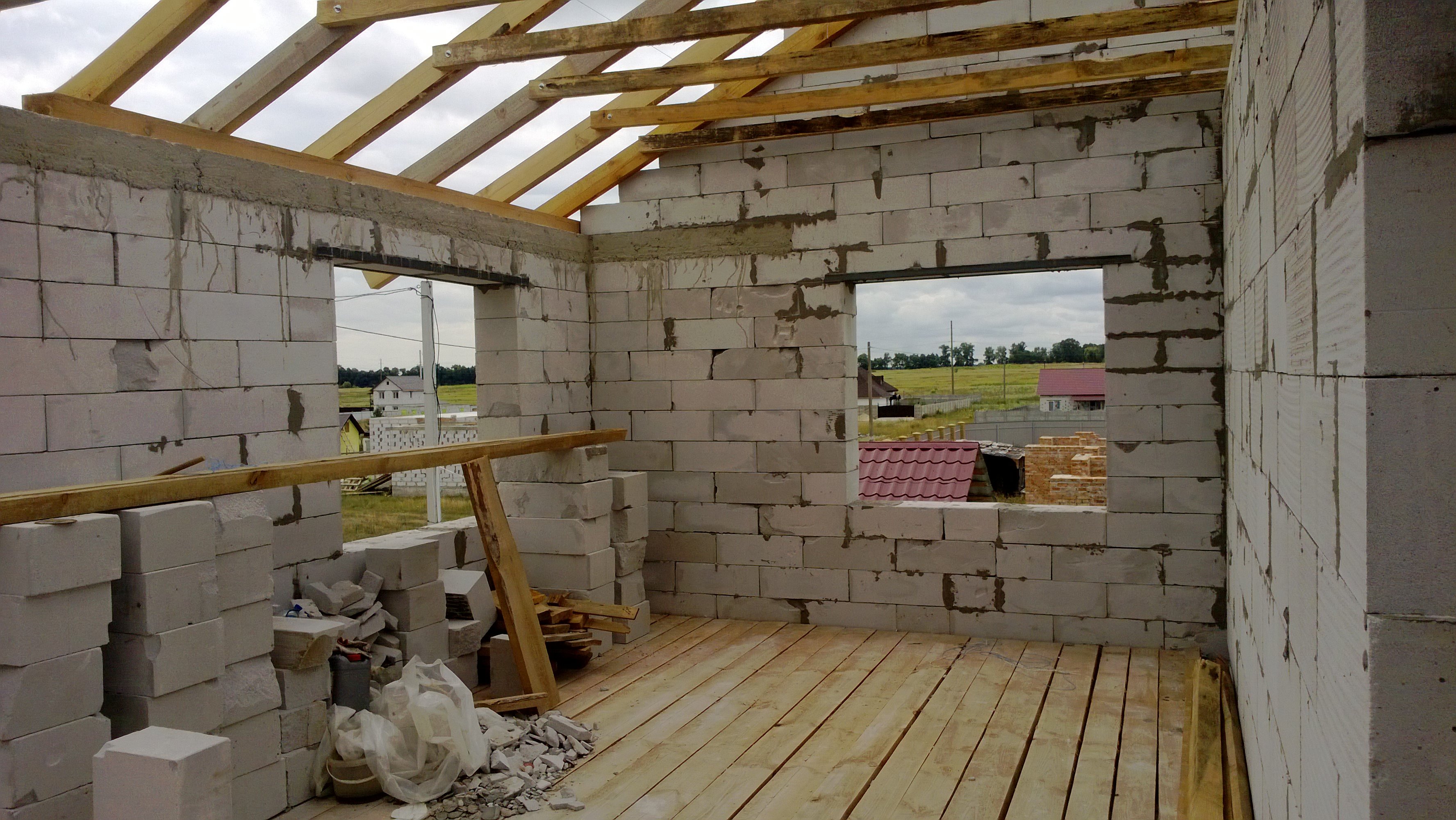

Назначение и конструкция армопояса

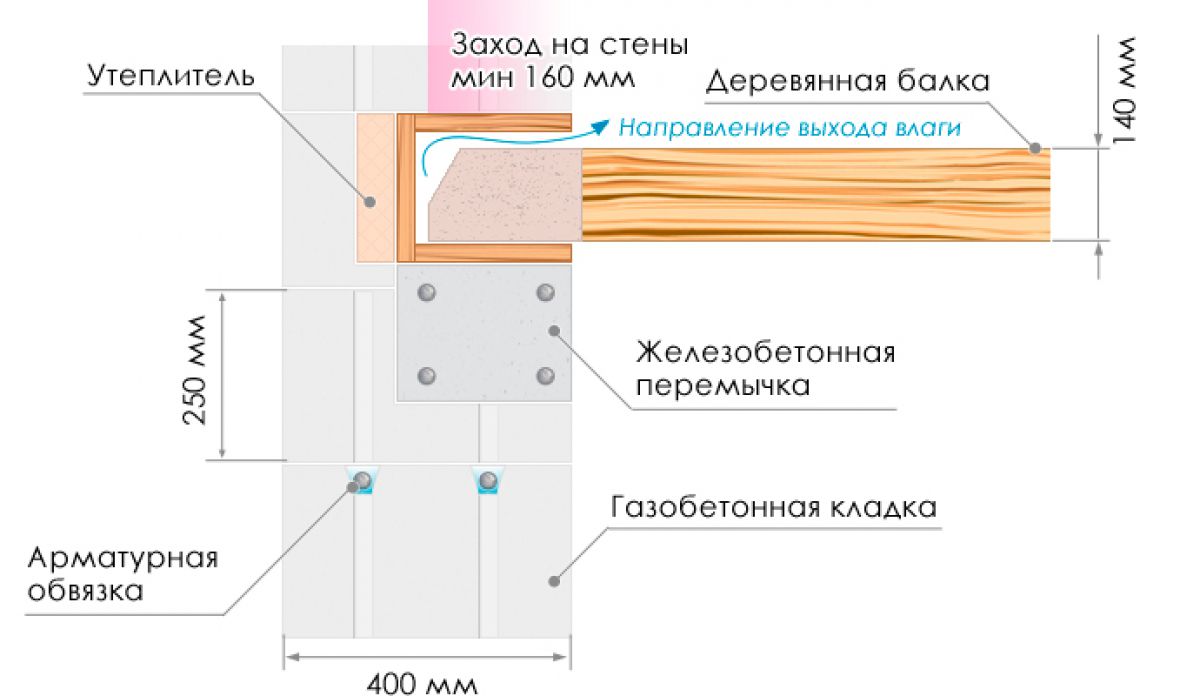

Например, бетонные перекрытия укладывают как раз поверх армирующего пояса. Многие ошибаются, думая, что перекрытия из дерева не нуждаются в армопоясе под мауэрлат. Это далеко не так – этот элемент нужен для замыкания стен любого дома.

В данном случае, тип перекрытия – роли не играет. Ведь, как известно, дома строят на долгие века, а не на короткий срок.


Разобравшись с назначением, можно переходить к конструкции. В арсенале стандартного армопояса имеется два элемента – объемный каркас из арматуры, который подвергается жесткой сварке, и тяжелый бетон. Последний элемент является местом нахождения арматуры. Таким образом, армирующий пояс –несложная ведь. Однако, при изготовлении нужно учитывать множество особенностей и нюансов.

Устройство армопояса: этапы работы и их особенности

Для того чтобы оценить сложность работ и разобраться, как же изготавливают армированный пояс, обратимся к технологии. Она состоит из нескольких этапов. И, таким образом, дана инструкция для пользователей. Читайте также: «Как крепить мауэрлат к армопоясу».

  1. Каркас из арматуры – его сборка начинается с установки арматуры на верхнюю часть стены. Другими словами, нужно просверлить отверстия, а затем вбить в них отрезки арматуры. Такая процедура происходит в углах (пересечениях) стен и вдоль них. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей. Завершив эту работу, переходим к крепежу арматуры. Для этого нам понадобится мягкая вязальная проволока. С ее помощью, нижний ряд продольной арматуры крепится на высоте 4 сантиметров от края стены.

    После установки продольной арматуры, необходимо соединить два прута при помощи коротких перемычек. Шаг их установки – 250–300 миллиметров. Аналогичным способом проводится монтаж вертикально стоящих отрезков. На них будут устанавливаться верхние ряды арматуры. Крепление при этом не отличается от того, которое было при горизонтальном. Напомним, что длина отрезков связана с толщиной армопояса. Чаще всего толщина монолитного пояса составляет промежуток от 200 до 250 миллиметров.

    На основе толщины – определяется и длина вертикальной арматуры.

    Помните, что она должна быть немного короче. К вертикально стоящей арматуре происходит прикручивание длинных продольных прутов. После этого их нужно будет соединить. Для этого используются короткие отрезки арматуры. Этот процесс не отличается от хода работы для нижней части каркаса.

  2. Переходим к опалубке. Сегодня можно встретить два распространенных способа ее обустройства: изготовление разборной конструкции из досок или возведение цельной опалубки. Рекомендуем отдать предпочтение разборной конструкции, ведь ее очень легко собрать.

    Например, вы можете использовать листовой материал или обыкновенные доски. Но при этом не нужно забывать контролировать уровень верхнего края опалубки – перепады не должны быть больше 1 сантиметра. Исходя из этого, идеальным вариантом станет несъемная или комбинированная опалубка. Она имеет две стороны: одну – несъемную, а вторую – исчезающую (после того, как застынет бетон).

    При утеплении фасада пенопластом, с лицевой стороны дома можно соорудить несъемную опалубку из полистирола. Через некоторое время она превратится в элемент утепляющего слоя. С внутренней стороны бетон обычно ограничивается доской или ОСП. Многие сталкиваются с трудностями при соединении двух частей опалубки для армопояса перекрытия. Тут необходимо проявить изобретательность, ведь в процессе заливки бетона, раствор может раздвинуть части в стороны.

    После установки деревянных распорок внутрь опалубки, можно начинать стягивание ее частей. При этом не забывайте продеть насквозь проволоку.

  3. Заливка бетоном. В целом этот этап не вызывает сложностей. Затруднения могут возникнуть лишь с доставкой бетона на самый верх стены. – с этим вопросом вы и сами разберетесь. Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления. Стандартный бетон должен быть не ниже марки B15.

    При самостоятельном изготовлении раствора – ведро цемента + два ведра песка + два ведра щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать об одной особенности раствора. Она связана с тем, что бетон нужно как следует уплотнить. При отсутствии глубинного вибратора, рекомендуется использовать виброшлифовальную машинку. Мощности и частоты ее вибрации вполне справятся с уплотнением относительно небольшого количества бетона.

  4. Контроль застывания бетонной массы. Залив бетон, накройте его целлофаном. Таким образом, вы уменьшите испарение влаги. На полное застывание бетона, как правило, уходит около двух дней. Снимите опалубку (при условии, что она разборная), и продолжайте поддерживать влажность бетона. Он только начинает набирать прочность и его необходимо увлажнять.

Вот и все – статья подошла к концу. Напоследок, хотелось бы уточнить одну деталь, которая касается гидроизоляции армопояса. При использовании деревянной или металлической кровельной конструкции, накройте кирпичный армопояс рубероидом или современным прорезиненным битумным материалом. Эти меры необходимы для проведения гидроизоляции. Таким способом, каркас кровли будет надежно защищен от попадания влаги.

Делаем армопояс под мауэрлат: опалубка, армирование, заливка

Доброго времени суток, дамы и господа. На повестке сегодняшнего дня у нас информативная и полезная статья о том, как правильно подготовить стены старого видавшего виды здания под установку крыши своими руками. Сегодня мы займемся тем, что будем делать крепкий армопояс. Наша статья посвящена исключительно изготовлению армопоясу под мауэрлат. Эта конструкция позволит без всяких проблем сделать надежную крышу на любом здании. В нашем случае крышу будем делать на сарае, самую простую и совсем легкую.

Армопояс нужен для того, чтобы исключить какие-то точечные нагрузки крыши на стены здания, и уберечь их от скорейшего разрушения. Мауэрлат без армопояса не прослужит долго. Со временем он будет проседать, крыша деформироваться, что в дальнейшем может привести к её разрушению. Поэтому, на капитальных сооружениях строительство армопояса перед возведение крыши просто необходимая мера. В нашем случае здание было без армопояса, и мы будем делать строительно-восстановительные работы этой необходимой части здания своими руками без помощи специалистов.

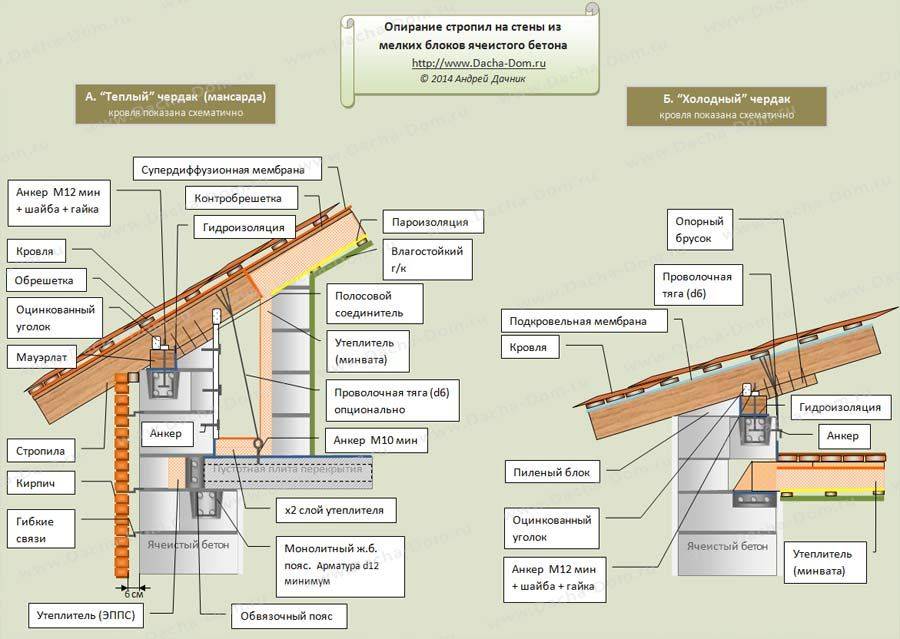

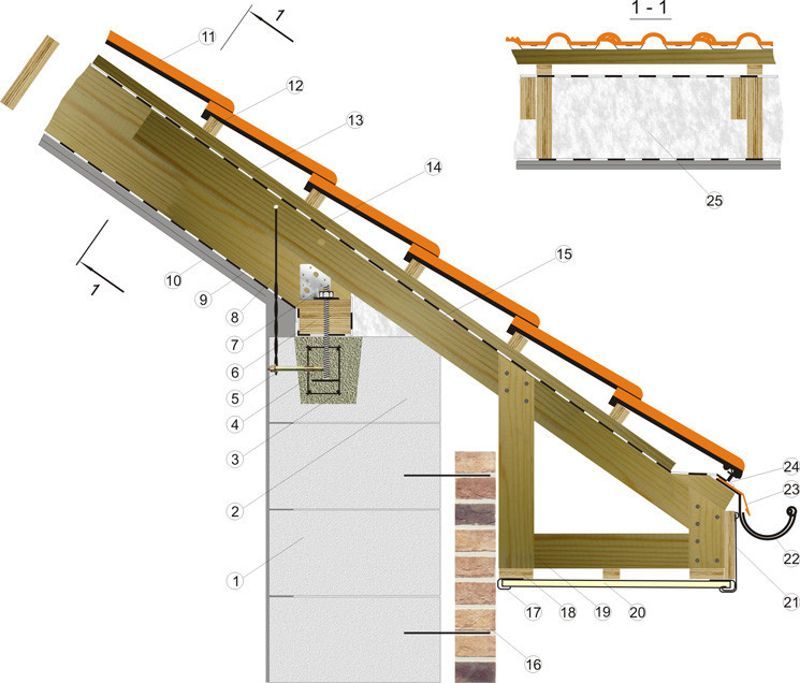

Для чего нужен армопояс под мауэрлат?

Уже достаточно давно используется именно такая технология возведения двухскатных, односкатных и других крыш. Технология, проверенная годами, намного эффективнее разгружает стены дома от нагрузки, которую дает крыша. Появляется меньше трещин на фасаде здания, крыша не подвергается деформации за счет усадки мауэрлата. Сейчас мы более подробно расскажем вам, для чего же нужно ставить мауэрлат на армопояс.

Если крепить мауэрлат непосредственно на стены, то они быстро начинают разрушаться в местах фиксации. Даже если вы используете крепкие строительные материалы, такие как кирпич или шлак, отказываться от армопояса под мауэрлат в доме не стоит. Особенно для тех, у кого строящийся дом находится в сейсмоактивных зонах. Причины, по которым стоит согласиться на это (пусть и со скрипом зубов), следующие:

  • Усадка характерна не только для бревенчатых домов, но и для других построек.  Он особенно характерен для газобетона и часто неравномерно стекает по стенам. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных движениях грунта;
  • Армопояс под мауэрлат увеличивает стойкость и прочность всего дома, так как он является монолитным.
  • Если кто не знает — стропила давят на стены на разрыв. Особенно зимой, когда к весу крыши добавляется дополнительная масса снега и намерзание льда в виде сосулек (эти осадки также могут значительно увеличить вес конструкции). Армирующий пояс поможет предотвратить распирание стен.

Чаще всего армирующий пояс изготавливают путем заливки бетона в сборную опалубку. Второй вариант — выложить его из блоков разного происхождения. Однако он считается менее надежным. Поэтому все привыкли использовать исключительно первый способ. Он более энергоемкий, но зато конечный результат получится в разы лучше, чем армопоясом из блоков различного происхождения.

Изготовление правильной опалубки для армопояса своими руками

В первую очередь необходимо определиться из чего же всё-таки стоит делать опалубку для армопояса. Вариантов очень много. Но, мы решили делать из толстых и прочных досок, которые в дальнейшем будем использовать для строительства крыши. Перед этим всем необходимо как можно лучше подготовить стены, подровнять кирпичи, убрать весь строительный мусор, который остался там после демонтажа старой крыши, и тогда уже начинать делать армопояс под мауэрлат своими руками.

ШАГ 1: зачистка стены. Как мы уже говорили, необходимо очистить стену от всего лишнего, что может помешать сделать нам опалубку для армировочного пояса. Это могут быть выпирающие или расколотые кирпичи, остатки мауэрлата старой крыши, рубероид и тд.

ШАГ 2: делаем разметку. Для того, чтобы ровно залить армопояс под мауэрлат необходимо сделать разметку. В качестве маяков мы использовали леску и кирпичи по углам. Благодаря этому у нас получилось сделать ровную опалубку под армопояс без особых усилий.

ШАГ 3: опалубка. Пришло время переходить к изготовлению опалубки. Для нее мы использовали доски высотой 35 сантиметров и толщиной не менее 3,5 см. Длина в этом случае играет не большую роль, но, чем длиннее, тем лучше и проще делать опалубку. Толщина армопояса под мауэрлат будет почти на всю высоту опалубки.

Опалубка армопояса
Опалубка армопояса

Доски между собой скрепляем ранее подготовленными брусками через каждые полметра. Это не даст разойтись опалубке и испортить армопояс. Фиксируем опалубку на стене, запениваем все швы, чтобы цемент не мог нигде протекать. На данном этапе нам необходимо сделать максимально герметичную конструкцию.

Над различными проемами необходимо сделать усиление в виде армирующих уголков (или уложить доску) для того, чтобы армопояс не висел в воздухе, а был верхней монолитной частью проема, к которому не страшно будет крепить дверь в дальнейшем будущем. На этом подготовительные работы перед изготовление армопояса можно считать завершенными. Далее переходим к самому основному – армированию и заливке!

Армирование и заливка армопояса под мауэрлат

После того, как мы закончили все подготовительные работы, сделали опалубку, подождали пока засохнет пена, можно смело приступать к армированию армопояса и заливке его раствором. Эта процедура требует хорошей физической подготовки, ведь вёдра с раствором весят не мало, а их будет очень много. Но, перед всем этим нам необходимо сделать закладные шпильки для крепления мауэрлата к армопоясу и подготовить арматуру для вязки на стенах сверху.

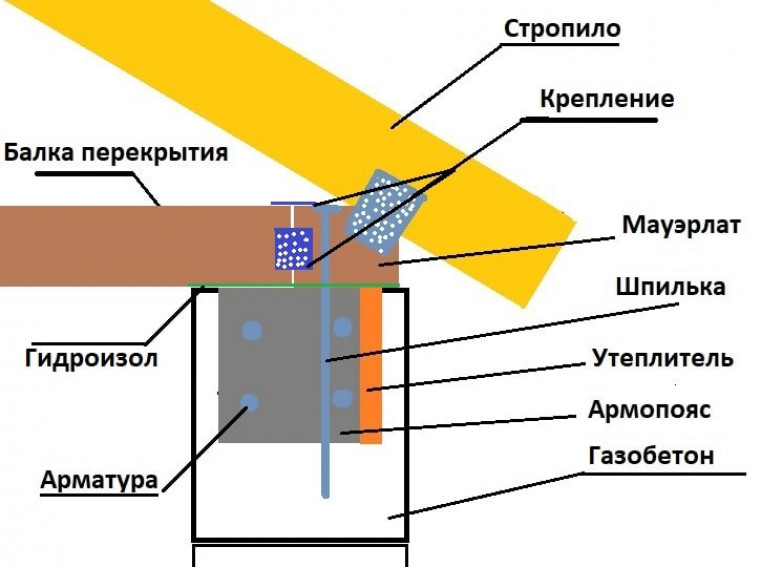

ШАГ 1: делаем закладные для шпилек. Для изготовления таких закладных нам понадобится кусок металла и шпилька не менее 16 мм в диаметре. Экономить на этом не стоит, ведь на этих шпильках и будет держаться вся крыша! Шпильку лучше всего будет приварить к какому-то плоскому куску металла, уголку, швеллеру или другому любому плоскому и устойчивому элементу. Размещать такие шпильки будем через каждый метр. Именно так и будет выглядеть крепление мауэрлата к армопоясу шпильками.

ШАГ 2: вяжем арматуру. Теперь нам необходимо доставить арматуру (10-12 мм) и вязочные материалы на верх стены, уложить все в опалубку и начинать вязку арматуры. Её можно выполнять по принципу, как мы когда-то делали армирование фундамента под забор. Вяжем специальной вязальной проволокой, никакой сварки применять не рекомендуется! Делаем так, как показано на фото, и получится то, что нужно.

ШАГ 3: размещаем закладные шпильки. Как выше упоминалось, размещаем наши шпильки на расстоянии ровно 1 метр друг от друга. Верхние концы шпилек желательно замотать малярным скотчем или стрейч-пленкой для того, чтобы не испортить резьбу при заливке цементного раствора и можно было беспрепятственно прикрутить наш мауэрлат к армопоясу гайками.

ШАГ 4: проверка и заливка! Теперь нам осталось тщательно проверить всю опалубку на наличие дефектов, трещин или дыр, через которые может быть утечка раствора, если таковых не обнаружено, то можно смело начинать заливку. Для приготовления правильной смеси нам понадобится цемент марки 400, песок, щебень или гравий. Делаем раствор в соотношении 1:3:5 и начинаем заливку. Желательно делать все это очень быстро, чтобы армопояс был максимально крепким и однородным. В среднем, на заливку армопояса уходит от 40 минут до 1,5 часа! В этом деле нельзя медлить, а то переделывать будет уже поздно.

Ну вот мы и разобрались, как крепить мауэрлат к армопоясу. По истечению трех – пяти суток после заливки армопояса можно снимать опалубку и переходить к монтажу мауэрлата, стропил, обрешетки, кровельного материала. Возведение новой крыши – дело не из легких. Оно требует тщательной подготовки. Но, мы с удовольствием расскажем вам все тонкости в наших последующих статьях. Начинать будем из установки мауэрлата на армопояс, ну а потом уже будем идти дальше.

Готовый армопояс

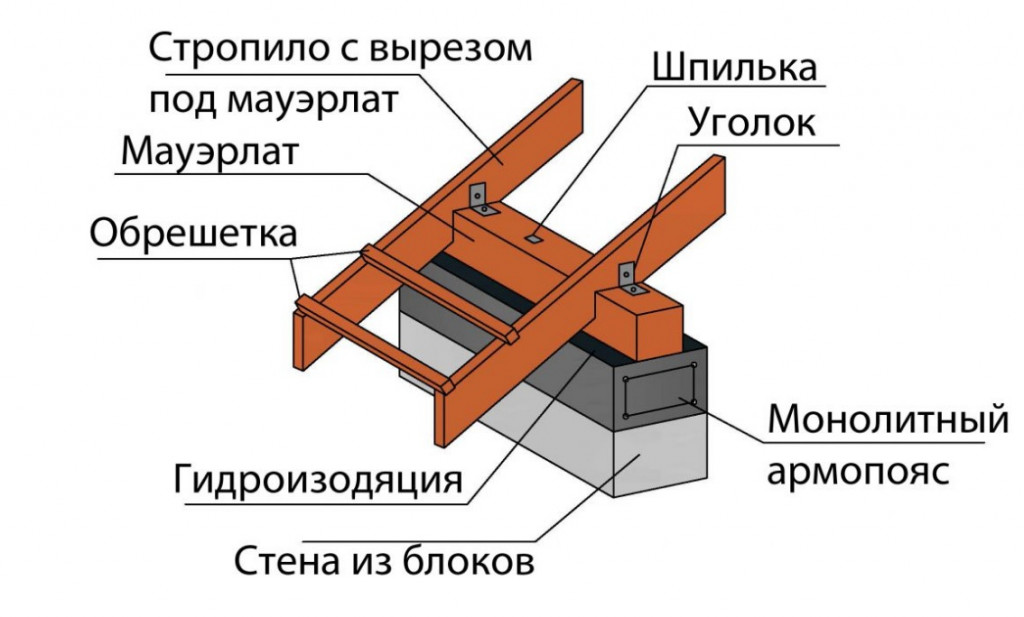

Армопояс под мауэрлат

Крепление мауэрлата
Строительство крыши

Наши статьи созданы для того, чтобы облегчить жизнь своим читателям, сэкономить деньги на работе мастеров. В нынешнее время их работа стоит очень дорого. Незачем платить, если все можно попробовать сделать собственноручно. При этом, никакой специализированный инструмент мы не используем. Обходимся всеми подручными средствами. Оставайтесь с нами, и мы расскажем вам не только о креплении мауэрлата…
