Как сделать автоматические ворота своим руками для гаража или забора

• Статья
• Видео

«Умелец да рукодельник и себе и людям радость приносит». Не знаете, чего бы еще такого сделать во дворе, если все уже переделали, а руки чешутся? Можем подсказать идею. Ворота, которые сами открываются и закрываются автоматически. Любители комфорта давно оценили саму идею дистанционного управления воротами, и им завидуют остальные автолюбители, особенно в то время, когда на улице идет проливной дождь. Понятное дело, что большинству приходится открывать створки ворот самостоятельно, однако делать это в ненастье — крайне неприятное занятие, к тому же плюхаться в мокрой одежде на сиденье и пачкать его хочется не каждому. Ниже мы расскажем, как сделать автоматические ворота для гаража или забора своими руками, предоставив подробнейшую инструкцию с фото и видео примерами.

• Какие бывают механизмы
• Принцип действия
• Итог

Какие бывают механизмы

В наше время существует несколько типов уличных ворот:

• распашные;
• откатные;
• роллетные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок обязательно нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные усиленные направляющие. Такие механизмы имеют некоторые особенности в эксплуатации, но в то же время достаточно просто сделать механическую часть для них своими руками

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Идея изготовления откатных ворот

Гаражные ворота роллетного типа — это набор реек из металла и пластика, сцепленных между собой подвижным замком, помещенных в направляющие пазы и соединенных в одну единую конструкцию. Двигаясь по металлическим направляющим, сегменты сгибаются, располагаясь под потолком и освобождая въезд в гараж.

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм для них сложен в монтаже и эксплуатации, поэтому в рамках данной статьи мы его рассматривать не будем.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания, а также улавливает и распознает команды с пульта. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии, чтобы избежать заклинивания и повреждения створок. Также движение должно прекращаться в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок и плавности их хода — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. В ветренный день моторам гораздо тяжелее двигать ворота. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме.

Как в заводских, так и в самодельных приводах, в основном используют актуатор или линейный привод, который изображен на фото ниже:

Он представляет собой резьбовую шпильку, которая подключена к двигателю и вращается на подшипниках. За счет вращения шпильки ответная часть — муфта, накручивается по резьбе, тем самым перемещаясь по шпильке. Еще данную конструкцию привода иногда называют червячной.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем большее усилие может передать актуатор, однако скорость в таком случае уменьшается. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемников.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же через мотоциклетную цепь. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии.  В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь также делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том, что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Итог

Сейчас на рынке представлен широкий ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием с пульта.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельной сборки или выбора подходящего варианта автоматических ворот для загородного дома, указав моменты, на которые нужно обратить более пристальное внимание, а именно:

1. Парусность. Сопротивление ветру.
2. Вес. Нагрузка на механизм открывания.
3. Аварийное открывание в ручном режиме. Простота реализации.
4. Пригодность ремонта и легкость в обслуживании.

Надеемся, теперь вы знаете, как сделать автоматические ворота своими руками и из чего должен состоять их механизм. Если вам понравился материал, почему бы не поделиться им с друзьями в соцсети?

Будет полезно прочитать:

• Как сделать уличное освещение на даче
• Как установить солнечные батареи своими руками
• Как экономить электроэнергию в частном доме

Самодельный раздвижной механизм

Идея изготовления откатных ворот

Самодельный откатной механизм

Автоматические ворота своими руками

Оглавление:

1. Какие виды автоматических ворот бывают?
2. Автоматические ворота распашные
3. Автоматические ворота откатные
4. Отечественное производство автоматических ворот
5. Как сделать автоматические ворота самостоятельно?
6. Установка автоматических ворот
7. Обслуживание и ремонт автоматических ворот

С каждым годом светлые «умы» усовершенствуют конструкцию «автодомика», добавляя в нее ту или иную полезную «мелочь». Но настоящим прорывом в индустрии гаражных «удобств» стала система автоматического открывания дверей, которая значительно упростила жизнь водителям.

Слишком много времени отнимает ручное открытие/закрытие гаража. Автоматические въездные ворота освобождают автовладельца от «лишних» движений, что позволяет значительно ускорить эту повседневную процедуру. Не будем вдаваться в «дебри» статистики, подбивая количество освободившихся минут за месяц или год. И без этих сложных расчетов понятно: автоматические ворота для гаража – это удобно, практично и стильно.

Вы еще не почувствовали этот комфорт? А хотелось бы?

Тогда для вас ознакомительная экскурсия в «мир» автоматических ворот и дверей. Одновременно дадим ответ на самые животрепещущие вопросы автовладельцев:

• Какие автоматические ворота и двери бывают? Их преимущества и недостатки.
• Сколько стоят автоматические ворота? Каков бюджет покупки.
• Какие производители автоматических ворот надежны? А каких стоит избегать.
• Можно ли сделать самодельные автоматические ворота? Какой вариант легче и выгоднее воплотить в «жизнь».
• Какое устройство автоматических ворот надежнее и долговечнее?

Какие виды автоматических ворот бывают?

«Сердце» устройства автоматических ворот – приводной механизм линейного или рычажного типа.

Это железная «рука», которая по команде водителя перемещает двери «автодомика» в нужную позицию. Привод для автоматических ворот чаще всего электрический. Гидравлические модели используют для более тяжелых конструкций и жестких условий эксплуатации (например, автоматическое открывание ворот внушительного размера при въезде на промышленный объект). Мощность механизма подбирается индивидуально и зависит от технических и линейных характеристик всей конструкции.

«Тело» автоматических въездных ворот – дверное полотно, которое совмещает в себе не только защитную, но и декоративную роль, позволяя эффектно украсить гараж. Тип и способ подъема этого элемента – главные характеристики, по которым данная продукция классифицируется. Они отображают суть работы механизма автоматических ворот и дают соответствующие названия модели. Рассмотрим каждую из них.

АВТОМАТИЧЕСКИЕ ВОРОТА РАСПАШНЫЕ

Это всем привычные двухстворчатые двери, которые часто можно увидеть в старых гаражах. Распашные автоматические ворота состоят из цельных полотен (из стали или алюминия), рамы, крепежных петель и электропривода. Если гараж отапливается, то створки дополнительно обшиваются утеплителем. При желании водитель может усовершенствовать имеющиеся у него распашные двери, установив движущий механизм.

Чтобы подобрать требуемый электро привод, нужны такие параметры:

• Линейные размеры створок полотна
• Общий вес ворот
• Длина от дверной петли (ее середины) до боковой стены.

Автоматические приводы для распашных ворот могут перемещать створки внутрь или наружу. Но из-за ограниченного внутреннего помещения гаражей, предпочтение отдается последнему способу.

Нет особой разницы в технических характеристиках между линейной и рычажной моделью механизма. Автоматический привод для распашных ворот гаража спрятан внутри помещения, поэтому его внешний вид не столь важен. Чаще всего более элегантный и компактный линейный механизм выбирают для въездных дверей на территорию участка.

Естественно, главный аргумент для большинства покупателей, выбирающих автоматические ворота – стоимость.

Распашные двери здесь в выигрышной ситуации, поскольку являются самыми доступными в этом секторе гаражных «удобств». Стандартная неутепленная модель размером 2×4 м обойдется от 800 $. Надо учесть, что стоимость автоматических гаражных ворот такого вида кардинально зависит от веса конструкции, мощности привода и декоративного оформления полотна. В случае если в одной из створок вы захотите обустроить калитку, то такие усовершенствованные автоматические распашные ворота (стоимость готового образца) обойдутся дороже на 20-30 %.

К преимуществам данного типа дверей следует отнести универсальность, надежность и долговечность. Механизм автоматических ворот распашного вида прост и «не капризен», скорость открытия створок 12-15 с.

Недостаток данной системы – малейшие препятствия на пути движения полотен могут привести к запиранию дверей. Во избежание поломки привода и для корректной работы автоматических въездных ворот, следует скрупулезно следить за отсутствием препятствий в этой «красной» зоне.

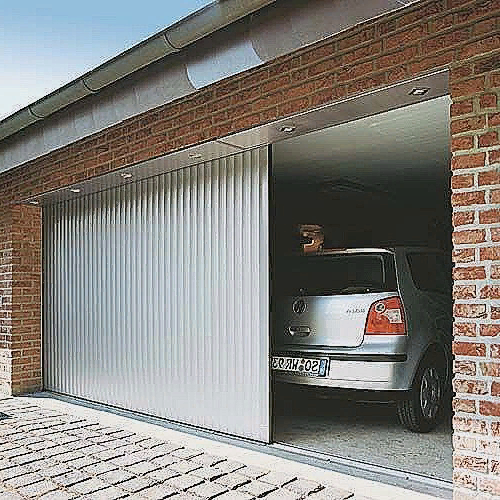

АВТОМАТИЧЕСКИЕ ВОРОТА ОТКАТНЫЕ

Такой вид дверей представляет собой цельное полотно, которое полностью отодвигается вправо или лево. Ворота откатные автоматические (или как их часто называют автоматические раздвижные/сдвижные ворота) больше популярны для въезда на участок, нежели при обустройстве гаража. Дело в том, что полотно передвигается на специальных роликах и не обеспечивает должной герметичности внутреннего помещения, что недопустимо, если оно отапливается в зимний период.

Раздвижные ворота автоматические так же требуют большого дополнительного пространства (больше ширины дверного проема) для движения створки. Внутри помещения отдельностоящего стандартного гаража, рассчитанного на одну/две машины, его явно недостаточно.

Автоматические сдвижные ворота получили широкое применение на промышленных, хозяйственных и охранных объектах. Чаще всего они оснащены гидравлическими приводами, рассчитанными на большой вес полотна. То есть, такой удобный вариант подходит для широких огражденных площадок.

Преимущества откатных ворот: элегантный внешний вид, прочность и перекрытие проемов любых размеров. Для них не нужно отдельно предусматривать входную калитку.

Недостатки – дороговизна, плохая теплоизоляция и потребность в дополнительном пространстве для движения полотна.

Сколько стоят автоматические откатные ворота?

Дать однозначный ответ тяжело. Но скажем так: откатные ворота автоматические гаражные, цена которых зависит от веса дверей, размера проема, консоли и обшивки, обойдутся дороже аналогичной распашной модели в среднем на 40-50 %.

ВОРОТА ПОДЪЕМНЫЕ АВТОМАТИЧЕСКИЕ

Функциональность и продуманность конструкции – главные особенности, которые выделяют эти современные автоматические ворота. Фото, где изображены зарубежные частные дома, всегда поражают элегантно обустроенными, словно влитыми в основную постройку, гаражами.

Такая гармония как раз и достигается с помощью использования автоматических подъемных ворот, которые эффективно решают проблему экономии пространства. Рассмотрим все возможные варианты таких конструкций.

Рольставни – гаражные ворота автоматические

Это самый компактный «представитель» подъемных автоматических ворот. Дверное полотно представляет собой рулон из скрепленных между собой шарнирами металлических ламелей (створок) шириной до 150 мм. Чаще всего для этих целей используют алюминиевые направляющие, чтобы максимально облегчить конструкцию.

Есть обычные и скоростные автоматические ворота, для которых рулонное полотно в считанные секунды (минимум 2,7 с) наматывается на вал, расположенный в специальном коробе. Преимуществами такой конструкции являются: взломостойкость, долговечность и минимальные «расходы» пространства. Металлические ламели заполняют специальной полиуретановой пеной, которая придает им дополнительную прочность (заполнитель в 2 раза тверже монтажной пены). Алюминиевое полотно не поддается коррозии и не изнашивается.

Недостатков у рулонных ворот тоже достаточно. Вот главные из них:

1. Из-за большого количества зазоров они не подходят для отапливаемых гаражей.
2. Зимой автовладелец сталкивается с проблемой обледенения створок, из-за которых механизм заедает. Тоже касается примерзания конца полотна к полу. Придется вручную открывать дверь, предварительно постучав по ней.
3. Главное что смущает автовладельцев, которые присмотрели такие гаражные автоматические ворота – цена. При всей привлекательности модели, она довольно высока.

Рулонные двери чаще всего применяются внутри отапливаемых помещений. По своим защитным характеристикам такое спецоборудование, как рольставни, автоматические ворота-шлагбаумы – отличные «помощники» для контролируемых точек доступа. Их активно используют для подземных и наземных паркингов. Рольставни, в отличие от автоматических ворот-шлагбаумов (используемых для пропускных пунктов) позволяют обустроить отдельные боксы для машин.

Ну и главное, что волнует автовладельца, которого заинтересовали эти автоматические ворота – стоимость данной модели. Все зависит от материала (сталь или алюминий), цвета, величины проема и производителя. В среднем 1 кв. м. стоит от 120$ (указанная цена на эти автоматические ворота для гаража приведена для стандартного стального образца).

Подъемно-поворотные автоматические ворота

Такие ворота состоят из цельного полотна, которое сделано из сэндвич-панели (металл+утеплитель+металл – для отапливаемых гаражей) или тонкого слоя профнастила (для неотапливаемых помещений).

Они обеспечивают отличную герметизацию гаража, так как плотно прилегают к дверной раме.

При открытии дверей полотно поворачивается и прячется под потолком во внутреннем помещении «автодомика». Для этого ворота оснащены шарнирно-рычажковым механизмом, где вес полотна компенсируется с помощью мощных пружин, спрятанных в чехлах.

Достоинством такой конструкции ворот является их взломостойкость, бесшумное движение щита и его плотное прилегание к раме.

К недостаткам следует отнести быструю изнашиваемость пружин (особенно при тяжелом полотне) и высокую цену.

Это самые дорогие образцы, так как все модели изготавливаются и собираются только за границей, что значительно повышает их окончательную стоимость. Обычно, если набрать запрос «подъемно-поворотные ворота автоматические гаражные цена», то поисковик выдаст массу результатов, где потенциального клиента культурно попросят перезвонить продавцу. Дело в том, что разброс цен на этот товар очень велик: от 3 до 10 тыс. долларов.

Подъемно-поворотная модель ворот не завоевала у нас такой популярности, как за границей, поскольку требует дополнительного пространства в гараже для беспрепятственного поворота/подъема полотна, что в наших стандартных проектах не предусмотрено.

Автоматические ворота гаражные секционные

Это самый популярный вид современных подъемных дверей. Гаражные ворота (автоматические, секционные) совмещают преимущества рулонных и подъемно-поворотных моделей.

Их движущий механизм состоит из направляющих рельс, системы торсионных пружин с валом, барабаном и предохранителем обрыва. Благодаря такой «помощи» полотно легко поднимается под средством среднемощного электро привода для автоматических ворот (от 0,5 кВт).

Щит изготавливают из скрепленных между собой шарнирами панелей (их стандартная ширина: 385, 500, 610 мм) толщиной 20 – 45 мм (20 мм – для неотапливаемого гаража, 35-45 мм сендвич-панель для отапливаемых помещений).

Указанные линейные размеры элементов одинаковы для большинства зарубежных и отечественных производителей автоматических ворот. Поэтому собирают готовый комплект клиенту, выходя из стандартных величин панелей. Еще один нюанс, который следует учесть, планируя устанавливать такие гаражные ворота: автоматические секционные двери должны быть обязательно больше дверного проема на 25-50 мм. При подъеме полотно преломляется и компактно складывается под потолком (возможные варианты: вертикально, горизонтально и под углом). При желании в нем может быть предусмотрена дверь. Если размеры полотна позволяют, то ее можно вписать в автоматические секционные ворота: цена изделия вырастет на 35-40 %.

Преимуществом модели является компактность, независимость от внешних преград, универсальность и огромный выбор дизайна. Рассматривая фотографии этих автоматических ворот, поражаешься разнообразию возможных оформлений полотна.

Их существенный недостаток: быстрая изнашиваемость и «капризность» механизма. Комплектующие для автоматических ворот должны быть строго подобраны для вашего режима эксплуатации гаража. Только тогда можно избежать быстрой поломки привода.

Цена на автоматические секционные ворота колеблется от 1800 $.

Отечественное производство автоматических ворот

Долгое время все комплектующие для автоматических ворот изготавливались только за рубежом. Ведь именно там «двери-самоходы» завоевали популярность еще 40 лет назад. Для нашего рынка они стали актуальными всего лишь недавно. Поначалу все автоматические ворота, цены на которые были малодоступны среднестатистическому обывателю, относились к разряду элитной продукции. К тому же это был дефицит, что подтверждала большая ценовая накрутка.

Значительный прорыв в сфере продаж произошел после закупки соответствующего оборудования для производства автоматических ворот отечественными предприятиями. В свет вышла более доступная серия дверей, которая заставила уравновесить рынок и снизить «аппетиты» перекупщиков. Постепенно сформировались адекватные и реальные цены на зарубежные модели.

Отечественные автоматические ворота, оборудование для которых уже разрабатывалось у нас, несколько уступают по качеству своим зарубежным аналогам. Надежная и долговечная автоматика от немецких (Horman, Sommer) и итальянских (FAAC, CAME) фирм занимает лидирующие позиции на мировом рынке данной продукции.

Отечественные модели дверей значительно укрепили свои позиции, благодаря разработкам российской компании DOORHAN, которая сумела завоевать Европу.

Классом ниже представлена продукция чешских и литовских фирм. Ну и не стоит доверять лозунгам «прочные автоматические ворота дешево» от китайских производителей. Они испортили себе репутацию плохим качеством и недолговечностью дверей.

Как сделать автоматические ворота самостоятельно?

Такой вопрос весьма популярный на форумах интернета. Ведь «самоделки» обходятся значительно дешевле заводских автоматических ворот. Какие модели реально сделать самому?

Во-первых, оцените свои силы. В сети имеется множество схем для самодельных автоматических ворот, но многие из них – лишь «проба пера» техников-самоучек. Никто вам не даст гарантии долговечности такой конструкции. Особенно этого касается привода – самого важного ее элемента. Следует критически оценить его «жизнеспособность», а для этого надо быть технически подкованным человеком. Не стоит покупаться на восторженные отзывы «благодарных» пользователей.

Легче всего сделать своими руками автоматические распашные ворота. Это простейшая модель въездных дверей. Принцип изготовления полотна и рамы мы подробно описали в разделе «Гаражные ворота своими руками…». К ним лишь нужно подобрать соответствующую автоматику (критерии выбора уже упоминались выше). Отдайте предпочтение заводской известной модели, тогда автоматические распашные ворота своими руками будут служить вам «верой и правдой».

Другая популярная в народе самоделка – секционные двери. Их сделать сложно, поэтому многие производители выпускают готовые комплекты для самостоятельной сборки. Они дешевле готовых образцов, а изобилие вариантов позволит подобрать подходящий образец для своего гаража.

Многие, кто спрашивает о том, как сделать недорогие автоматические ворота, забывает, что даже для заводской модели необходимо докупить «пакет безопасности». Что это значит?

По нормам ГОСТ заводские подъемные двери оснащены страховочным тросом, который не даст полотну упасть в случае обрыва пружин. Что касается второстепенных аксессуаров «безопасности», то они не всегда входят в комплект «конструктора».

Например:

• Датчики для дверного проема, фиксирующие препятствие на пути полотна и останавливающие его движение.
• Запирающие/отпирающие ключи для разблокировки ворот в случае поломки привода или отсутствия электричества.
• Система дистанционного управления.

Важно точно снять размеры будущих автоматических гаражных ворот. Для этого замеры выполняют для каждого угла рамы и выбирают большое значение.

Распашные автоматические ворота своими руками׃ важные нюансы выполнения работ

Легче всего изготовить и установить автоматические распашные ворота, поскольку это простейшая модель дверей, производство которой вполне под силу самоделкину, владеющему навыками сварки и резки металла. Даже несмотря на критику о непрактичности этой конструкции дверей, подавляющее большинство гаражей оснащено «по старинке». Победить «классику» по доступности, надежности и долговечности прогрессивным «новинкам» пока не по плечу.
Итак, как сделать распашные автоматические ворота своими руками? Для начала проверяем дверной проем на возможность такой модернизации, ведь для корректной установки автоматики по его бокам должен быть 25-30 сантиметровый запас свободной стены.

Сначала приступаем к изготовлению металлических ворот. Работа выполняется в несколько этапов (подробнее о каждом читайте в теме «Гаражные ворота своими руками»)׃

1. Изготовление рамы
2. Изготовление каркаса
3. Его обшивка листовым металлом
4. Приваривание петель
5. Установка замка и запора

Для гаражных ворот чаще всего устанавливают автоматический привод рычажного типа, отличающийся компактностью, надежностью и неприхотливостью в работе. Но прежде, чем приступить к его монтажу, следует предельно точно отрегулировать движение дверных полотен.

ВАЖНО!

От точности регулировки распашных ворот зависит долголетие автоматики. Следует устранить малейшие перекосы полотен, перепроверить правильность положения петель и хорошенько их смазать. В итоге двери должны легко открыться от толчка пальцем.

Лидерами среди производителей автоматики являются итальянские фирмы Nice, Came, FAAC. Среди отечественных фирм котируется продукция DoorHan. Избегайте малоизвестных китайских «подделок», привлекающих беспечных покупателей низкой ценой.

При установке привода строго придерживайтесь инструкции фирмы производителя и пользуйтесь «проверенными» измерительными инструментами, так как малейший сдвиг рычагов разбалансирует систему и нанесет вред механизму.

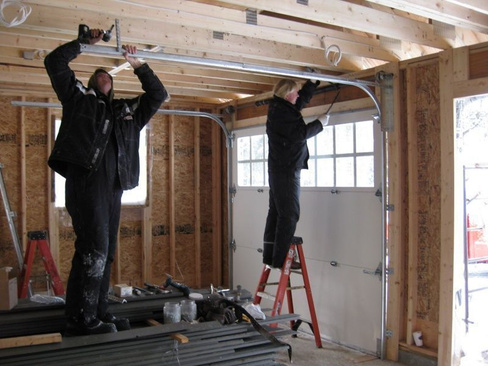

Установка автоматических ворот

Монтаж автоматических ворот – дело непростое, но если хорошо подготовиться заранее, то весь процесс займет всего лишь несколько часов. Для корректной установки автоматики во время проектирования гаража следует предусмотреть дополнительное пространство: 45 см по бокам дверного проема и 30 см над ним. Высота потолка должна быть не ниже 2,1 м. Если под ним проведены коммуникации, то нулевой отметкой считать не потолок, а линию их прохода. Для монтажа автоматических ворот опорная поверхность, к которой будет выполняться крепеж, должна быть прочной и не содержать нестойкого облицовочного материала. Если такой имеется (например, утеплитель), то рабочую зону следует очистить до твердого несущего слоя.

Как правильно установить автоматические ворота?

Малейший перекос полотна может привести к заклиниванию или поломке механизма. Особенно в этом плане требовательны секционные модели. Рама и направляющие должны быть строго выставлены, чтобы в дальнейшем избежать подобных проблем.

Вышеописанные правила более мягче для миниатюрной и практичной рольставни. В отличие от других автоматических гаражных ворот подъемного типа, она требует минимальных уступов по бокам рамы (10-15 см) для фиксации основы. Необходимое расстояние от рамы до потолка – 20см. Чтобы обычные или скоростные ворота автоматические (рулонные) дополнительно защитить, механизм зашивают в короб, который обустраивают над въездом в гараж.

Для этого вида дверей следует особенно точно измерять их высоту. Рулонные автоматические гаражные ворота, размеры для которых будут сняты неправильно, будут, или короче, или длиннее, и не смогут функционировать. В обоих случаях придется подгонять уровень пола.

Хотя для сурового климатического пояса России «рулоны» непрактичны, но при должной подготовке въездного участка все же их использовать можно. Для этого следует предусмотреть подогревающий кабель в полу проема, который не даст им обледенеть. Для всех автоматических ворот следует обязательно обустроить козырек и наклонную площадку въезда (или позаботиться о ее дренаже).

Как установить автоматические ворота без проблем? Пригласить замерщиков, которые на этом процессе «съели собаку». Тогда дальнейшая самостоятельная установка пройдет точно без проблем.

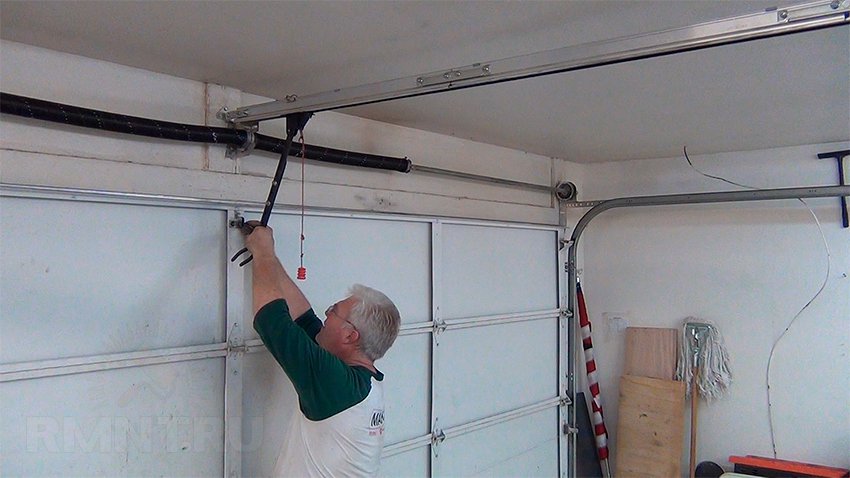

Обслуживание и ремонт автоматических ворот

Лучший способ избежать поломки – своевременная профилактика. Все детали, требующие смазки, должны периодически «освежаться». Даже, если механизм заклинило (например, из-за механичной преграды), ни в коем случае не прилагайте излишних усилий для открытия дверей.

Если все же поломка произошла, то автоматические ворота, ремонт которых необходим, следует показать опытному мастеру.

Рекомендуем:

• Установка окон своими руками
• Ворота откатные консольного типа
• Схемы электропроводки в гараже
• Гаражные секционные ворота

Автоматические гаражные ворота своими руками

Содержание

• Какие бывают механизмы?
• Принцип действия
• Виды автоматических ворот для гаражей
  • Преимущества и недостатки автоматической конструкции
  • Состав и стоимость комплекта
  • Характеристики автоматических ворот
  • Последовательность монтажа автоматических ворот
  • Рекомендации по устройству конструкции
• Какие задачи решают автоматические ворота?
• Автоматические откатные ворота консольного типа
• Автоматические распашные ворота
• sashikjan › Блог › Автоматизация вентиляции в гараже

Какие бывают механизмы?

В наше время существует три вида открывания уличных ворот:

• распашные;
• откатные;
• гаражные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Гаражные ворота роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии. Также движение должно прекратится в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. Это добавит моторам лишнюю нагрузку. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме, съемом.

Как в заводских, так и в самодельных приводах, в основном используют актуатор, который изображен на фото ниже:

Он представляет собой резьбовую шпильку с винтовой муфтой на ней. За счет вращения шпильки муфта накручивается по резьбе, тем самым перемещаясь по шпильке.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем больше усилие может передать актуатор. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемники.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же мотоциклетной цепью. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Виды автоматических ворот для гаражей

Перед тем как отрегулировать электропривод, необходимо подобрать мощность этого устройства, учитывая вес и габариты конструкции. Каждый вид автоматических ворот имеет свой тип полотна и принцип открывания дверей. Наличие аппарата для сварки позволяет изготовить раму для конструкции, сделать на ней петли и обшить ее с помощью профнастила либо листового железа. В последнюю очередь должны устанавливаться следующие элементы: запорный механизм, замок и комплект автоматики.

Различают следующие виды автоматических ворот:

• подъемно-секционные;
• подъемно-поворотные;
• распашные;
• откатные.

Конструкции гаражных ворот подразделяются на роллетные (секционные) и подъемно-поворотные. Самостоятельное изготовление приспособлений данного типа является довольно сложным, но их можно заказать индивидуально в производственном цехе. Монтаж блока не займет много времени.

Для изготовления подъемных секционных ворот используются специальные блоки, которые соединяются шарнирами. Подъем дверного полотна, не требующего излишнего пространства, производится под потолок гаража. Это происходит за счет наличия направляющих и пружин.

Устройство является довольно простым, но устойчивым к взлому.

Автоматический запуск движения створок подъемно-поворотной конструкции приводит к перемещению полотна под верхний элемент проема. Оно может быть сделано из металла. Обычно конструкция утепляется на стадии монтажа. Она должна исключать возможность угона автомобиля после взлома. Производить расчистку снега для данной конструкции зимой не требуется, поскольку благодаря плотному прилеганию полотна к раме тепло в помещении сохраняется. В результате движение двери происходит свободно.

Классическая модель распашных ворот имеет 2 открывающиеся створки. Установка комплекта автоматизации этой модели является менее затратным способом. Чтобы открывать ворота распашные, потребуется осуществить установку линейного либо рычажного механизма, обеспечивающего наружный тип открывания створок.

Для этого требуется наличие свободного пространства.

Движение откатных ворот, которые являются цельным полотном, позволяет освободить проезд. Створки передвигаются с помощью специальных роликов. Это устройство имеет определенный недостаток, представляющий собой низкий уровень герметичности. Вместе с тем требуется наличие места, позволяющего выдвигать дверное полотно.

Установленный на него комплект автоматики должен обеспечивать беспрепятственное открывание створок в любой сезон. Выбирать механизм следует в зависимости от веса и типа конструкции воротных створок.

Преимущества и недостатки автоматической конструкции

Перед тем как купить ворота с автоматикой, необходимо учесть все плюсы и минусы этой конструкции. Ее положительные стороны состоят в следующем:

• удобство применения;
• наличие пульта дистанционного управления;
• разнообразие конструкций.

Автоматические приспособления секционного типа позволяют с удобством организовать частое движение транспорта. Водители могут открывать створки, не покидая своего места в машине. Для этого имеется пульт дистанционного управления, который можно использовать для открывания ворот в автомобиле. Это подходит для водителей с ограниченными возможностями передвижения.

Лидером российского рынка по производству автоматических ворот является компания ДурХан, изготавливающая эту продукцию с 1994 г. С 2002 г. был налажен выпуск изделий с сэндвич-панелями. В 2003 г. компания наладила производство рулонных ворот и рольставен. Производителем гарантировано бесперебойное функционирование ворот ДурХан, включающее минимум 25 тыс. циклов открытия и закрытия створок. Эстетически красивый вид многих типов ворот на автоматике будет гармонировать с фасадом любого строения.

Поскольку устройства на автоматике имеют существенные недостатки, то многие владельцы автомобилей предпочитают гаражные ворота, которые открываются вручную. Возможные причины этому следующие:

• случайный отказ автоматики по различным причинам;
• возможное повреждение автомобиля при открывании створок.

Наличие автоматических ворот в гараже является признаком финансовой состоятельности владельца гаража. Этим объясняется риск похищения транспортного средства либо другого имущества, которое хранилось в гараже. Вместе с тем заклинивание механизма открывания способно привести к аналогичной ситуации.

Причинами нарушения работы автоматики могут быть:

• производственный брак;
• скачки напряжения в электросети.

Смысл воротной автоматики теряется, если желание автовладельца подстраховаться заставляет его открывать створки вручную.

Неопытный водитель может повредить автомобиль при открывании дверей. Если установлена распашная конструкция, такая неприятность исключена.

Состав и стоимость комплекта

Автоматика для гаражных ворот, включающая 2 мотора, состоит из механизма, укомплектованного специальной системой. Благодаря чему осуществляется регулировка положения воротных створок, а также очередность их закрывания и открывания. Чтобы правильно настроить работу механизма своими руками, необходимо учитывать, что первой при включении системы начинает двигаться створка, имеющая накладной профиль-паз. Когда ворота закрываются, она заканчивает движение в последнюю очередь.

Движение дверей прекращается полностью в крайних точках их положения.

Зависимость мощности моторов от веса дверей требует осуществления правильного выбора мощности двигателя и редуктора. Чем больше вес створок, тем более мощным должен быть агрегат, управляющий движением конструкции. При выборе модели учитывается не только площадь полотна, но и ветровая нагрузка на него. Это ставит перед фактом выбора двигателя и редуктора с наибольшей мощностью. Конструкция должна предусматривать аварийное отключение и съем в ручном режиме при поломках либо отсутствии электроэнергии.

Самодельные и покупные устройства привода имеют среди составляющих элементов актуатор — это резьбовая шпилька, обладающая винтовой муфтой на ней. Ее перемещение осуществляется по шпильке. При этом деталь накручивается по резьбе, шаг которой влияет на величину коэффициента редукции. Чем он меньше, тем большим будет усилие, передаваемое актуатором. Электродвигателем может служить мотор-редуктор дворников либо стеклоподъемников для автомобиля.

Стоимость качественных автоматических устройств является достаточно высокой. Приобретение гаража и транспортного средства для любого водителя обернется большими тратами финансов, поэтому установка автоматических ворот для многих считается довольно накладным мероприятием.

Приняв решение об оснащении собственного гаража воротами с автоматикой, любой водитель должен доверять только проверенным производителям. Попытка сэкономить способна обернуться для водителя большими неприятностями. Выбирая ту или иную модель, следует учитывать важное правило: что дорого стоит — не всегда является качественным и надежным. На отечественном рынке существует немало фирм, предлагающих отличные ворота с автоматическим управлением по невысоким ценам.

Характеристики автоматических ворот

Откатные автоматические ворота для гаража с дистанционным открытием являются довольно простыми в применении. Они оснащены двигателем и редуктором. Линейное движение передается на мотоциклетную цепь либо на рейку, имеющую зубья. Электропривод должен обеспечивать крайнее положение створок при закрытии и открытии дверей.

Основным преимуществом автоматической модели является жесткость конструкции створки, а также наличие системы роликов, позволяющих удерживать двери во время их движения. Они должны обеспечивать противостояние боковым нагрузкам в ветреную погоду. Установка сбалансированных створок автоматических ворот в гараж своими руками предполагает легкое хождение дверей по роликам и направляющим.

Рынок представлен широким ассортиментом элементов автоматики, поэтому сделать гаражные ворота своими руками можно вполне успешно.

При выборе готовых автоматических ворот необходимо обратить внимание на следующие нюансы:

1. Соответствие габаритов створки размерам гаражного проема.
2. Ворота должны иметь ширину, достаточную для проезда автомобиля. Узкий дверной проем в гараже может быть сужен воротами еще больше.
3. Расстояние для безопасного проезда автомобиля должно составлять по 30 см с каждого борта транспортного средства.
4. Проезд не должен иметь высоту более 2 м.

При выборе конструкции важно учитывать показатели безопасности и теплоемкости. Подъемно-поворотные конструкции обладают максимально лучшими характеристиками. Это объясняется наличием цельного и усиленного полотна, которое надежно защищает гараж от проникновения в него посторонних.

Снижение теплоизоляционных характеристик конструкции зависит от количества пластин в створке. Чем их больше, то ниже показатель теплоемкости сооружения. Если требуется установить ворота на гараж с системой отопления, то лучше ограничить свой выбор подъемно-поворотной моделью и секционными створками. Желательно, чтобы на ворота был установлен электропривод с дистанционным управлением.

Расположение секций, заходящих на стены на 15 см, должно быть внутренним.

Последовательность монтажа автоматических ворот

Если запланировано устанавливать ворота для гаража своими руками, то необходимо придерживаться технологии монтажа, которая предполагает такие этапы, как:

• подготовка створок необходимого размера;
• подготовка гаражного проема;
• закрепление в проеме силовой рамы для монтажа створок;
• заполнение промежутков между стенками и рамой полимерной пеной;
• монтаж горизонтальных направляющих;
• установка створки в раму с последующим креплением к ней;
• монтаж и подключение электропривода;
• установка фурнитуры;
• регулировка и проверка работы створки.

Монтаж автоматических ворот

Роллетные и подъемно-поворотные конструкции продаются в собранном виде. Сборка элементов секционных ворот осуществляется отдельно. Крепление шарниров производится к захватам, имеющимся на каждой секции. Силовую раму следует выставлять по уровню с последующим креплением к материалу гаража с помощью анкеров.

Для заполнения промежутков вместо полимерной пены можно воспользоваться силиконовым герметиком.

После установки створок следует проверить плотность их прилегания к силовой раме. При необходимости можно выполнить регулировку. Монтировать электропривод следует одновременно с прочей автоматикой. Электрические ворота должны получать питание не только от электросети, но и от аккумулятора. Это обеспечивает работоспособность механизма, если основное электропитание отключено.

Рекомендации по устройству конструкции

Самостоятельная установка гаражных ворот должна осуществляться в соответствии со следующими правилами:

1. Замер высоты проема гаража должен производиться в нескольких точках. При наличии расхождений в показаниях высоты в расчет следует брать наибольший показатель.
2. Расположение стен гаража в местах проема должно быть параллельным друг относительно друга.
3. При наличии расхождений стены выравниваются шпаклевкой.
4. Укреплять силовую раму к стенам гаража следует с помощью специальных элементов крепежа.
5. Выравнивание направляющих по всей длине должно исключать заклинивание либо выпадение створки.
6. Нижний уплотнитель из резины должен примыкать к полу как можно плотнее.

Для крепления рамы к стенам из кирпича, шлакоблока либо бетона используются обычные распорные анкера. Установка рамы на стены из ячеистого бетона осуществляется специальными дюбелями либо химическими анкерами, поскольку строительный материал является слишком хрупким. Укреплять обычный металл на нем нельзя.

Между полом и закрытой створкой не должно быть каких-либо щелей. Это относится и к боковым просветам. После выключения света в гараже необходимо проверить, проникает ли свет от солнца с улицы внутрь гаража. При наличии определенных строительных навыков можно самостоятельно смонтировать конструкцию, соблюдая точность. Это обеспечит долговечное применение гаражных ворот.

Х

Какие задачи решают автоматические ворота?

Во-первых, стоит отметить, что конструкция отличается низкой теплопроводностью, что позволяет минимизировать потерю тепла из помещения. Во-вторых, ворота автоматического типа смогут защитить помещение от уличного шума. Также важна способность таких ворот сохранять производственные площади за счет выбора оптимальной конструкции. Ворота будут просто «отъезжать» в сторону, не требуя ни сантиметра дополнительного пространства. Это сделает внутреннюю часть здания более вместительной и просторной.

В продаже можно сегодня найти бытовые и промышленные ворота автоматического типа любой конструкции. Большие возможности предоставляются заказчика и в плане дизайна, цветов и т.д. Основная классификация разделяет такие ворота на несколько основных видов в зависимости от траектории их перемещения при открывании и закрывании. Итак, выделяют подъемные, откатные и распашные ворота. Среди подъемных также можно выделить секционные, подъемно-поворотные и рулонные ворота. Для наглядности стоит отметить особенности каждого вида или хотя бы нескольких.

Автоматические откатные ворота консольного типа

Такой тип конструкции устанавливается обычно как контрольный пункт на въезде на охраняемую частную территорию. Откатные ворота можно увидеть и на производственных предприятиях,

и частных домовладениях, в коттеджных поселках, на вокалах и в аэропортах, на территории складов, ангаров и депо. Во время открывания полотно перемещается влево либо вправо от проема вдоль внутренней стороны ограждающего забора. Процесс открывания осуществляется следующим образом: подвижно установленное полотно перемещается по стационарно закрепленным в фундаменте роликовым опорам. Именно по этим опорам и перемещаются ворота. В закрытом положении конструкция консольно нависает над проемом на высоте около 100 мм от земли. За счет соответствующего профиля ролики оказываются внутри балки, благодаря чему они не подвергаются воздействию осадков. Ролики не будут ржаветь от дождей, в них не будет забиваться снег и лед. В открытом состоянии ворота удерживаются при помощи направляющих, которые закрепляются к силовым элементам забора либо стене здания.

Автоматические ворота откатного типа способны перекрывать проем шириной до 12 метров. При необходимости ширина перекрываемого проема может быть увеличена. Делается это путем монтажа вторых ворот, которые будут открываться в противоположную сторону. Процесс открывания и закрывания ворот осуществляется при помощи электропривода. При отсутствии электропитания ворота можно легко и без особых усилий открывать и закрывать вручную. Откатные ворота автоматического типа – это оптимальное решение для украинского и российского климата (имеется ввиду европейская часть РФ). Даже при сильных снегах и экстремально низких температурах, а также сильных ветрах вы можете оставаться спокойны за конструкцию таких ворот.

Автоматические распашные ворота

Конструкция таких ворот выглядит следующим образом: две прочные створки закрепляются шарнирных способом на противоположных столбах проема. Открывания и закрывание полотна осуществляется при помощи двух электроприводов. Открывание может происходить как вовнутрь, так и наружу помещения. По нынешним меркам такой способ открывания едва ли можно назвать самым удобным, но для некоторых покупателей этот вариант будет единственным. Ведь бывают ситуации, когда установка откатных ворот просто невозможна из-за особенностей проема. Еще один важный фактор, говорящий в пользу распашных ворот – это простота изготовления и установки изделия. За последние несколько десятилетий вид и возможности распашных ворот были доведены до совершенства.

Полото автоматических распашных ворот может быть выполнено из кованых элементов, алюминиевого профиля, сэндвич-панелей, разнообразной высококачественной фурнитуры, прочных задвижек, надежных замков. Ворота, кроме всего прочего, отличаются повышенной степенью коррозионной защиты, что делает их достойным вариантом для самых требовательных покупателей. Распашные ворота не теряют своей аудитории и всегда имеют спрос.

Прототипом современных автоматических ворот можно считать обычный камень, который древний человек использовал для загораживания входа в свое жилище. Этот камень спасал человека от холода, набегов врагов, диких зверей и других нежелательных явлений. Также происходит и в наши дни. Только если в древности воротам не был присущ изысканный внешний вид, а важна была только практическая сторона вопроса, то в наше время важны все критерии выбора – долговечность, прочность, удобство эксплуатации, дизайн и т.д. Обратившись к специалистам, вы сможете подобрать оптимальный вид конструкции, который будет соответствовать индивидуальным условиям вашего объекта. Стоимость конструкции будет зависеть от качества используемых материалов, размеров ворот, дизайна. При нынешней конкуренции фирм-производителей вполне реально найти современные автоматические ворота по довольно разумной не завышенной цене.

Администрация Общая Опубликовано: 2014.10.23

sashikjan › Блог › Автоматизация вентиляции в гараже Это действо назревало у меня давно. Гараж расположен во дворе, стены соседних домов значительно выше вентиляционной трубы, поэтому приточная вентилляция не фунционирует как надо. Яма в гараже после зимы тоже имеет лужицы. Во время ремонта гаража были заложены трубы вентиляции — приток воздуха в яму, напрямую с улицы и вытяжка из ямы в гараж (в последствии планирую продлить на улицу). В яме установлены 2 вентилятора 100мм. 1 — на забор воздуха с улицы, второй — на выдо в гараж, 3-тий вентилятор установлен в гараже — на вытяжку из гаража. И тут логически появился вопрос — как все это дело будет работать. Идею подключить вентиляцию к свету отбросил сразу — свет включаеться в гараже дважды в сутки, минут на 5, чего явно не достаточно для вентиляции. На помощь пришла программируемая китайска розетка с таймером, в котором можно выбирать время включения-выключения устройства. Использовав ее пол года я убедился в правильности своего решения, осталось дело за малым — подключить все это красиво и убрать лишние провода. + давно назревала установка датчика движения с включением света в гараже На просторах Ebay был найден он — недельный таймер на DIN рейку Oktimer — на DIN рейку В углу гаража, под крышей взял из коробки ввод 220 вольт, разметил стену для будущего щитка, прикрепил короба День ушел на то чтобы не спеша подсоединять все устройства и смотать все это дело в щитке Щиток в сборе По фунционалу всего, что там натыкано, справа на лево 1 — Вводной автомат 2 — автомат устройства (в моем случае вентилятора) подключенного к реле так как само реле не имеет защиты от замыкания 3 — Сам таймер 4 — Выключатель вентиляции ямы (включен по умолчанию) 5 — Выключатель вентиляции гаража (включен по умолчанию) 6 — Включатель датчик движения который зажигает свет 7 — Для включения света принудительно, без датчика Для програмации датчика поднимаем крышку и под ней кроються кнопки програмации. Есть режимы ON, OFF, AUTO (как в таймере-розетке) — для принудительного включения, выключения устройств, а так же работа по таймеру. Отличия от таймера-розетки (той которую использовал я) — Возможность запрограмировать 17 временных интервалов на 24 часа (В тамере-розетке 7). Возможность для каждого интервала указать определенный день недели, либо каждый день (отсутсвует в таймере-розетке). Програмирование элементарное, за пару минут запрограмирует любой. Датчик света — так как тема освещения и потолка еще будет переделываться, решил пока сделать так — в середину светильника с лампами дневного света интегрировать светодиодный светильник Который собственно говоря и зажигаеться от датчика света (либо в ручную от выключателя №7. Система собрана

Секционные гаражные ворота своими руками

Содержание

• Подготовительные работы
• Монтаж секционных ворот

Среди многих типов гаражных ворот самой удачной конструкцией считаются секционные ворота. Они обладают высокой маневренностью, хорошими теплоизоляционными качествами и устойчивостью от взломов.

Гараж, оборудованный такими воротами, по максимуму функциональный и практичный. Гаражные секционные ворота имеют довольно привлекательный вид, а благодаря необычной конструкции способны экономить свободное пространство вашего гаража.

Современный рынок просто переполнен различными моделями, но цена готовой конструкции и монтажа довольно высока, поэтому многие автолюбители стараются сделать секционные ворота своими руками.

Секционные ворота в гараж

Правда, самодельные конструкции не всегда могут дать ожидаемого результата, ведь многие комплектующие сделать своими руками не получится, так как они производятся только в заводских условиях. В этом случае, чтобы обустроить ваш гараж, лучше использовать уже готовые элементы.

Подготовительные работы

Прежде чем установить своими руками гаражные секционные ворота, нужно провести ряд подготовительных работ.

Для начала нужно подготовить необходимый инструмент, для этого понадобятся:

• дрель;
• молоток;
• гаечные ключи;
• рулетка;
• уровень;
• пассатижи;
• шуруповерт;
• набор сверл.

Дальнейшим этапом будут подготовительные работы дверного проема гаража. В первую очередь, по надобности со стен убирается непрочное покрытие, проем оштукатуривается и с помощью уровня вымеряется его вертикаль и горизонталь. Также для большей прочности, можно сделать металлический каркас. Притока и заплечники должны находиться в одной плоскости.

Чтобы рассчитать необходимую глубину гаража, к высоте ворот добавляется 50 см, если устанавливаются приводные секционные ворота, то 100 см. Наиболее оптимальный размер притоки составляет 30-50 см, если он будет больше или меньше, то гаражные ворота будут установлены с более высоким или низким подъемом.

Потолок и притока вашего гаража должны быть довольно прочными, потому как гаражные секционные ворота обладают большим весом, и вся нагрузка ляжет на них. На заплечники такая нагрузка не располагается, но сделать их нужно также прочными, ведь на них устанавливаются направляющие.

Не стоит забывать и о горизонтальности пола гаража, его нужно сделать своими руками также максимально ровным.

Монтаж секционных ворот

Типовая схема секционных ворот

Когда гараж будет полностью подготовлен, можно приступать к монтажу.

1. Для начала необходимо произвести монтаж верхних панелей ролика, закрепив их с помощью саморезов. Далее делаются отверстия на средней панели и устанавливаются боковые опоры. После чего ставятся внутренние петли. Нижние угловые кронштейны монтируются на нижнюю панель.
2. Прежде чем сделать монтаж направляющих, нужно при помощи уровня отрегулировать горизонтальные панели, а нижняя панель своими краями должна равномерно заходить за проем.
3. Для установки вертикальных направляющих своими руками, нужно чтобы между их кромками и торцами панели оставалось расстояние около 30 мм. Далее нужно закрепить к стене проема угловые стойки, только не стоит сразу затягивать саморезы, это нужно сделать после регулировки направляющих по уровню.
4. Установка горизонтальных направляющих осуществляется в сборе с S-профилем, это увеличивает их жесткость. При помощи отверстий в профиле, необходимо между собой соединить горизонтальные и вертикальные направляющие.
5. Затем нужно взять трос и разрезать его на 2 равные части. На одном конце троса делается петля и крепится к нижней панели. Тоже самое проделывается и со вторым тросом. Далее на ролики надеваются распорные втулки и вставляются в отверстия на угловых кронштейнах. Потом на боковые опоры монтируются роликодержатели с роликами.
6. Пружина на вал устанавливается уже в сборе, не нужно монтировать самодельные комплектующие иначе ваши секционные ворота могут работать со сбоями, и вы не сможете открыть гараж.
7. Затем устанавливается верхняя панель. К верхним опорам крепятся роликовые держатели. В опорные кронштейны устанавливается уже собранный вал, и закрепляются обе пружины. Далее нужно взять трос необходимой длины и накрутить на барабан. После барабан крепится к опорному кронштейну, фиксируется трос и взводится пружина.
8. Далее на S-профиль устанавливаются буферы относительно оси проема. Затем S-профиль крепится к горизонтальным направляющим, а они в свою очередь при помощи кронштейнов к потолку гаража.
9. Когда гаражные секционные ворота будут установлены, в панелях делаются сквозные отверстия, под ручки и задвижки. В этом случае вы можете использовать самодельные ручки.
10. Чтобы ваш гараж был более функциональным, то сделанные своими руками ворота оснащаются автоматикой. Для ее монтажа необходимо на металлическую втулку установить привод и соединить его с направляющей. При этом изогнутая тяга присоединятся к прямой. Затем крепежный кронштейн закрепляется на направляющей и устанавливается на ворота гаража. В принципе на этом монтаж секционных ворот своими руками закончен.

Устанавливая на гараж своими руками такие ворота, обязательно используйте оригинальные чертежи.

Ведь даже небольшие отклонения будут способствовать заклиниванию ворот гаража. Не стоит также приобретать дешевые комплектующие, так как они могут быстро выйти из строя.

Воспользуйтесь более известными брендами, и тогда гараж даже с маленькой площадью будет практичным и функциональным на долгие годы.

как сделать и настроить для гаража

Многие автомобилисты оснащают свои гаражи воротами с автоматическим управлением, которые в разы упрощают въезд и выезд транспортного средства. Некоторые пытаются изготовить своими руками автоматические ворота для автогаражей. Однако перед этим надо ознакомиться с особенностями установки таких конструкций.

Содержание

• 1 Устройство и принцип работы ворот с автоматикой
  • 1.1 Подъемных
  • 1.2 Рулонных
  • 1.3 Распашных
• 2 Подготовка к постройке схемы: чертежи и размеры
  • 2.1 Подбираем материал
  • 2.2 Подготовка инструмента и расчет материала
• 3 Пошаговая технология изготовления автоматических ворот своими руками
  • 3. 1 Выбор типа автоматики для ворот
  • 3.2 Установка привода
  • 3.3 Подробная инструкция настройки автоматики
• 4 C какими проблемами можно столкнуться
• 5 Заключение

Устройство и принцип работы ворот с автоматикой

Прежде чем установить ворота для гаража, придется разобраться с особенностями разных типов такой калитки.

Подъемных

Некоторые путают такие конструкции с секционными изделиями, однако они отличаются створкой. В подъемно-поворотных моделях она полностью закрывает проем. К особенностям подъемного механизма относят то, что он позволяет передвигать полотно в горизонтальном и вертикальном положении. Специалисты советуют пользоваться такими конструкциями, так как они наиболее надежные.

Рулонных

Рулонные автоматические изделия изготавливаются из мягкого полотна, в составе которого имеются алюминиевые пластины. Также конструкция оснащена барабаном, отвечающим за скручивание полотна во время работы. К основным достоинствам рулонных моделей относятся:

• компактность;
• возможность монтажа не только в гаражах, но и других помещениях;
• надежность;
• доступная цена.

Распашных

Распашные модели изготавливаются из двух крепких створок, которые установлены около боковых сторон гаражного проема. Они оснащаются двумя электрическими приводами, которые отвечают за работоспособность всей конструкции. Ворота распашного типа открываются наружу и внутрь гаражного помещения.

Подготовка к постройке схемы: чертежи и размеры

Чтобы правильно сделать и установить гаражные ворота, надо определить размеры конструкции и разобраться с материалом, из которого она будет изготавливаться.

Подбираем материал

Створки изделия должны быть легкими и надежными, и поэтому специалисты советуют пользоваться сэндвич-панелями, поликарбонатными листками или профнастилом. Перечисленные материалы обладают следующими преимуществами:

• простота монтажа;
• невысокая стоимость;
• разновидность покрытий;
• небольшой вес.

На этапе выбора материалов следует разобраться с электрическим механизмом, который будет отвечать за работу изделия. Для небольших гаражей отлично подойдут механизмы линейного типа, так как они компактные и не занимают много свободного места.

Подготовка инструмента и расчет материала

Определившись с материалом, занимаются предварительной подготовкой рабочего инструмента. Для создания ворот автоматического типа понадобятся:

• отвертка;
• кисточка для покраски поверхности ворот;
• сварка для соединения металлических элементов;
• дрель для сверления крепежных отверстий;
• уровень;
• рулетка;
• молоток.

Также надо определить количество материалов:

• арматурные прутья с диаметром в полтора сантиметра;
• металлические трубки с сечением 40 х 20 миллиметров;
• железные листы для уплотнения створок;
• две трубки с сечением 10 х 10 сантиметров.

Пошаговая технология изготовления автоматических ворот своими руками

Чтобы человек сделал самодельные автоматические ворота для гаража, ему надо ознакомиться с пошаговой инструкцией по созданию такой конструкции.

Выбор типа автоматики для ворот

Автоматизация функционирования ворот осуществляется за счет специального мотора. Для этого используют автоматику рычажного или линейного типа. Последний вариант состоит из двух двигателей, которые оснащены гидравликой и редуктором. Для некоторых гаражей линейная автоматика не подходит, и поэтому люди устанавливают рычажный механизм. Это идеальный выбор для автомобилистов, которые решили поставить распашные гаражные ворота.

Линейные часто устанавливают на конструкции откатного типа. Такие моторы активизируют движение рейки, что приводит к открытию гаражных ворот.

Установка привода

Установка привода осуществляется в несколько последовательных этапов:

• Закрепление к металлическим столбам железных пластин с электроприводом.
• На расстоянии 95 сантиметров от центра пластин привариваются кронштейны.
• При помощи специального ключа приводы приводят к рабочему виду и разблокируют.
• Втулки автоматики тщательно смазываются машинным маслом.
• Блок распределения проводки прикрепляется к стенке шурупами.
• Проверка работоспособности автоматики.

Подробная инструкция настройки автоматики

Чтобы автоматика с дистанционным управлением правильно работала, проводится регулировка ее функционирования. Настройка системы осуществляется следующим образом:

• Двигатель накрывается пластиковой крышечкой, которая отвечает за защиту системы от механических повреждений.
• В специальный красный разъем устанавливается плата, регулирующая работу автоматики.
• К красным разъемам при помощи перемычек присоединяют провода.
• К электроприводу подключают блок, который обрабатывает сигналы автомобильных брелоков.
• Проверяют функционирование электропривода.

C какими проблемами можно столкнуться

Некоторые люди сталкиваются с определенными сложностями при установке и использовании ворот с автоматикой. Чаще всего проблемы появляются при выборе электропривода для работы конструкции. Многие выбирают слабые механизмы, которым не хватаем мощности для поднятия гаражных ворот.

Также сложности возникают с открытием установленных конструкций. Проблемы такого характера появляются, когда люди неправильно настраивают электропривод.

Заключение

Автомобилисты часто оснащают свои автогаражи воротами, которые открываются автоматически. Перед их использованием надо разобраться с разновидностями автоматики и особенностями ее установки своими руками.

Установка гаражных ворот – секреты монтажа своими руками

Желание сэкономить, настолько же естественно для человека, как желание получить продукт максимального качества. Касается это всех сфер жизнедеятельности без исключения. Не секрет, что гаражные секционные ворота — удовольствие не из дешевых, но как быть, если денег на них не хватает? Отказаться от желания получить удобную и практичную конструкцию? Нет! Необязательно! Можно легко сэкономить на установке и в этой статье мы приведем пошаговое руководство, как это сделать своими рукам.

Ворота в гараж своими руками

Гаражные секционные ворота — фото установки своими руками

Подготовительные работы

Сразу отметим, что изготовить гаражные секционные ворота своими руками у вас не получится. Их производство происходит на заводах, оснащенных огромным количеством сложного оборудования. Но можно заказать готовый комплект, который без установки обойдется вам гораздо дешевле.

И первое, что необходимо сделать перед тем, как оформить заказ, это произвести правильные замеры. Основным условием для установки секционной конструкции является минимальное допустимое расстояние от края проема до стены, которое составляет 40-50 сантиметров, и высота от проема до потолка не менее 20—30 сантиметров.

Точные цифры вы можете посмотреть на сайте производителя ворот.

Замер производится в трех точках как минимум, как по высоте, так и по ширине. За основу берется минимальное значение от него и будем отталкиваться.

Далее необходимо убедиться в ровности проема. Для этого можно воспользоваться строительным уровнем, и если есть небольшая погрешность, то произвести замеры по диагонали из угла в угол. Две диагонали должны полностью совпадать, это говорит о ровности проема, а максимально допустимая погрешность не должна превышать 3—5 миллиметров.

Если проем не соответствует нормам, то его нужно выпрямить. Если же уклон стен слишком большой, то рекомендуется сварить из металлических профилей дополнительную рамку, которую впоследствии зафиксировать в проеме.

Итак, замеры произведены, заказ сделан и доставлен на объект, а значит, можно переходить к следующему этапу.

Сборка гаражных ворот

Сборка гаражных секционных ворот напоминает игру с детским конструктором. На самом деле, всё очень легко и просто, главное — четко следовать инструкции и не перемешивать этапы.

В первую очередь необходимо зафиксировать на секциях петлевые механизмы, но с таким расчетом, чтобы на каждой секции они были только с одной стороны. С другой стороны фиксация будет производиться в момент крепления на направляющие.

Теперь, собираем сами направляющие, которые имеют Г-образную форму и связаны между собой дуговой планкой, по которой будут перемещаться ролики в момент перехода из вертикального в горизонтальное направление.

Тут самое важное — соблюсти строгий 90 градусный угол. Для удобства можно не фиксировать плотно на все крепежи, так как это можно сделать в момент монтажа. В итоге у нас должны получиться две больших буквы Г.

Следующий этап — это установка нижней горизонтальной планки, в которую будет входить первая секция в закрытом состоянии. Важно, чтобы эта планка стояла строго горизонтально в соответствии с показаниями строительного уровня. Если в результате установки между планкой и полом в некоторых местах образовался зазор, его можно будет впоследствии компенсировать раствором бетона или монтажной пеной, но только ни в коем случае не делайте этого на данном этапе, так как в процессе высыхания и пена и бетон имеют свойство деформироваться.

Итак, подготовительные работы завершены. Далее наступает самый сложный и ответственный этап, от которого будет зависеть качество функционирования ворот, поэтому отнестись к нему нужно с особой внимательностью.

Монтаж ворот своими руками

Руководствуясь показаниями строительного уровня, устанавливаем горизонтальные направляющие и фиксируем их к стене. Если стена бетонная или из кирпича, для фиксации используются анкерные болты, если же проем деревянный или металлический, то подойдут саморезы.

Тут важно правильно учесть вес ворот. Как правило, глубина крепления указывается в инструкции к воротам, и всё зависит как от размера конструкции, так и от материала, из которого выполнен проем.

Для того чтобы не ошибиться в размерах, рекомендуется еще до того, как вы приступили к фиксации направляющих, установить на нижнюю планку первую панель. Главное, чтобы она стояла именно так, как должны будут быть смонтированы все ворота.

Эта секция послужит определенным ограничителем и избавит вас от необходимости постоянно сверяться с показаниями рулетки.

Следующий этап — это установка вала с пружинами и барабанами для намотки троса. Собирается вся конструкция по схеме, и тут главное не перепутать порядок установки и месторасположение элементов. Правая пружина отличается от левой, также как и барабаны.

Вся конструкция устанавливается над воротами и крепится между направляющими. Далее пружина натягивается на количество оборотов указанных в инструкции и фиксируется в этом положении при помощи специальных болтов.

Всё готово, и осталось пропустить трос внутри направляющих и намотать его на барабан. «Скелет» конструкции готов, и можно начинать набор секций, которые просто устанавливаются друг на друга и скрепляются петлями по заранее подготовленным на заводе отверстиям.

Теперь, на каждую секцию монтируются ролики, и устанавливается фурнитура. Осталось только зафиксировать горизонтальные направляющие к потолку и установить ограничитель, который не даст створкам сдвинуться дальше положенного места.

Механическая часть готова, и необходимо проверить ее на работоспособность. Створки должны перемещаться без существенных усилий и посторонних скрипов. Если один из этих элементов присутствует, значит, в процессе установки были допущены какие-то ошибки и всё нужно перепроверить.

Если же всё в порядке, осталось только закрепить ручки и щеколду, и тут уж никаких особых рекомендаций давать не нужно, так как любой домашний мастер справится с этой задачей без особого труда.

Вот в принципе и все, какмвидно, установить гаражные секционные ворота не так уж и сложно, тем более что в интернете можно без труда найти множество видеороликов по этой теме, которые помогут наглядно понять процесс и оценить свои силы. Главное посмотреть их еще до того, как вы решите устанавливать ворота своими руками, чтобы потом не обнаружить, что эта задача вам не под силу по каким-либо причинам.

Каталог гаражных ворот

Как установить запасной механизм открывания гаражных ворот (сделай сам)

Обновлено: 02 сентября 2021 г.

Советы по более быстрой и качественной установке нового устройства открывания гаражных ворот.

Следующий проект›

Семейный мастер на все руки

Ознакомьтесь с этими советами экспертов, чтобы упростить установку устройства открывания гаражных ворот и обеспечить бесперебойную работу. Мы разъясним наиболее важные инструкции и дадим несколько профессиональных советов, которых вы не найдете в руководстве.

Эксперты DIY из журнала The Family Handyman Magazine

Совет 1: Убедитесь, что детали двери работают

Проверьте, не сломана ли пружина. обе двери заменены, когда одна ломается. Второй, скорее всего, сломается через год.

Если ворота вашего гаража открываются медленно или издают много шума, проблема может заключаться не в открывателе. Поэтому, прежде чем покупать новый механизм открывания гаражных ворот, проверьте, нет ли сломанных или шатающихся роликов и кронштейнов. Но не заменяйте кронштейн нижнего ролика самостоятельно — прикрепленный к нему трос находится под сильным натяжением. Вам нужно будет вызвать профи. Если вы заменяете ролики, приобретите нейлоновые ролики. Они работают тише стальных роликов и стоят всего на несколько долларов дороже. Затем проверьте торсионную пружину (установленную на перемычке над дверным проемом), чтобы убедиться, что она не сломана. Когда один сломается, вы увидите разрыв в катушках. Вам понадобится профессионал, чтобы заменить сломанную пружину.

Узнайте больше о ремонте и устранении неисправностей устройства открывания гаражных ворот.

Совет 2: Проверьте балансировку двери

Проверьте балансировку двери

Откройте дверь наполовину и отпустите. Если дверь движется вверх или вниз сама по себе, торсионная пружина не отрегулирована, что заставляет ваш открыватель работать тяжелее и быстрее изнашиваться.

Убедитесь, что гаражные ворота сбалансированы. Закройте дверь и потяните за шнур аварийной разблокировки (всегда сначала закрывайте дверь, чтобы она не упала!). Поднимите дверь примерно наполовину и отпустите. Дверь не должна двигаться. Если он скользит вверх или вниз, необходимо отрегулировать (или даже заменить) торсионную пружину. Регулировка торсионной пружины опасна, поэтому не пытайтесь делать это самостоятельно (вы можете серьезно пораниться). Вызовите мастера, чтобы отрегулировать его.

Совет 3: Выберите правильный привод для гаражных ворот

При покупке устройства для открывания гаражных ворот выберите устройство для открывания гаражных ворот мощностью 1/3 л.с. или 1/2 л.с. найти в некоторых домашних центрах). Используйте 1/2 л.с. для двойной двери и 3/4 л.с. для двери с накладкой из дерева или искусственного дерева (они могут быть тяжелыми!). У открывателей есть заданная скорость открывания, поэтому установка открывателя с более высокой мощностью не позволит открыть вашу дверь быстрее.

Устройство открывания гаражных ворот доступно с цепным, винтовым или ременным приводом. Цепные приводы (длинная цепь открывает и закрывает дверь) наименее дорогие, но они громкие. Винтовые приводы (длинный стержень с резьбой приводит в движение механизм, открывающий и закрывающий дверь) имеют среднюю цену. Они требуют минимального обслуживания, но они не такие тихие, как ременные приводы. Ременные приводы (дверь открывается и закрывается резиновым ремнем) являются самыми тихими, что делает их лучшим выбором, если у вас есть жилое пространство над гаражом. Они же и самые дорогие.

Совет 4: Установите устройство открывания гаражных ворот на лестницу для облегчения установки.

Установите устройство открывания

Поместите устройство открывания на лестницу и используйте обрезки пиломатериалов, чтобы поднять его на нужную высоту. Совместите направляющую открывателя с центром гаражных ворот.

Следуйте инструкциям производителя, чтобы собрать механизм открывания и установить направляющую на кронштейн жатки над дверью. Затем установите сошник на лестницу, где вы собираетесь его установить. Лестница (обычно 8-футовая) удерживает сошник на месте, пока вы измеряете длину уголка. При необходимости подложите доски под сошник, чтобы поднять его.

При установке механизма открывания дверь должна быть открыта (зажмите плоскогубцы на направляющей ролика под роликом, чтобы дверь не закрылась). Легче выровнять открывалку по центру двери, когда дверь открыта.

Совет 5: Купите прочный уголок

Повесьте сошник на уголок

Не используйте тонкий ремешок, который поставляется с некоторыми открывателями. Надежное крепление означает меньшую вибрацию и более длительный срок службы. Если сошник находится на высоте более 6 дюймов от потолка, прикрепите угловую скобу, чтобы исключить раскачивание.

Устройство открывания гаражных ворот поставляется со всем необходимым для установки устройства открывания гаражных ворот. Но крепежные ремешки, которые идут в комплекте, зачастую настолько хлипкие, что их можно согнуть руками. Поэтому купите в хозяйственном магазине уголки с прорезями. Отрежьте его по размеру ножовкой.

Уголок обеспечивает более прочную установку и снижает вибрацию, что помогает продлить срок службы сошника. В незавершенном гараже прикрепите уголок непосредственно к поверхности балки с шагом 1 дюйм. затяжные винты. Для готовых потолков прикрепите уголок вдоль нижней части балки с 3-дюйм. затяжные винты. Подвесьте открывалку, используя еще два уголка, гайки и болты. Используйте стопорные шайбы или клей для фиксации резьбы, чтобы предотвратить ослабление гаек вибрацией.

Совет 6: Замените все компоненты

Не поддавайтесь искушению повторно использовать старые фотоэлектрические глаза и настенную кнопку (кнопку открывания). Новые фотоглазки и настенная кнопка предназначены для работы с вашим новым открывателем.

Если провода, идущие от открывашки к фотоглазам и настенной кнопке, оголены, замените и их. Эти провода, вероятно, пролежали в вашем гараже 10 или более лет, и они могут быть порваны или изношены. Новые открыватели чрезвычайно чувствительны и не будут работать, если провод поврежден. Прокладка нового провода занимает всего около 15 минут, так что это время потрачено не зря. Если провода защищены внутри стены, вам не нужно прокладывать новый провод.

Совет 7: Проверьте усилие открывания двери

Проверьте усилие открывания

Поставьте ногу на дверь и откройте ее с помощью пульта дистанционного управления. Легкое давление вашей ногой должно привести к остановке двери. Если это не так, отрегулируйте усилие открывания.

Ваши инструкции, вероятно, не охватывают проверку силы открывания. Если ваша дверь встречает более 5 фунтов. сопротивления, когда он открывается, вы хотите, чтобы он остановился. Это важная функция безопасности. «Сопротивлением» может быть ваш палец, застрявший в треке.

Чтобы проверить усилие открывания, обопритесь ногой о дверную ручку у пола и откройте дверь с помощью пульта дистанционного управления. Когда дверь приподнимается перед вашей ногой, она должна останавливаться с очень небольшим усилием. Если дверь продолжает открываться, отрегулируйте усилие.

Совет 8: Точная настройка силы открытия и закрытия

Регулировка силы

Внесите небольшие изменения в винты силы открытия и закрытия, затем повторите проверку силы. 1/8 дюйма. очередь иногда все, что вам нужно.

Инструкции открывателя, вероятно, говорят вам положить 2×4 на пол под центр двери, а затем закрыть ее. Когда дверь соприкасается с деревом, она должна остановиться, а затем развернуться. Правильное усилие закрывания гарантирует, что если что-то окажется на пути двери, дверь его не раздавит.

Расположение винтов регулировки усилия открывания и закрывания различается. Наш блок имеет два винта на передней панели. При регулировке усилия открытия или закрытия поверните винт только примерно на 1/8 дюйма, затем снова проверьте усилие.

Если дверь начинает открываться, а затем останавливается сама по себе, увеличьте усилие открывания. Аналогичным образом, если он останавливается сам по себе при закрытии, увеличьте усилие закрытия. Возможно, вам придется внести несколько небольших корректировок, чтобы получить силу именно такой, какой она должна быть.

Совет 9: Используйте лампы, выдерживающие вибрацию

Установите прочные лампы

Используйте лампы для тяжелых условий эксплуатации и не превышайте мощность, указанную на открывателе. Слишком горячие лампочки могут повредить открывалку.

Механизмы открывания гаражных ворот вибрируют, поэтому вам понадобятся специальные лампочки, которые справятся с этим. Ищите на этикетке «грубое обслуживание» или «гаражную дверь».

Обязательно используйте мощность, указанную в руководстве. Если вы используете более высокую мощность, тепло может расплавить пластиковую крышку над лампочками или даже повредить печатную плату внутри открывателя.

Это то место, где светодиодные или компактные люминесцентные лампы не лучший выбор. Светодиоды имеют низкую светоотдачу, а компактные люминесцентные лампы не рассчитаны на вибрацию. А поскольку свет горит ненадолго, экономия энергии с этими лампочками будет незначительной.

Совет 10: Починка реверсивной двери

Самая распространенная проблема с устройствами открывания гаражных ворот — это реверсирование двери при закрывании, даже если ничто не закрывает фотоэлектрические глазки. Если сила закрывания отрегулирована правильно, то проблема почти всегда в фотоэлектрических глазках. Глаза очень чувствительны — им может мешать даже паутина. Сначала убедитесь, что глаза все еще выровнены (что-то могло сбить их с толку). Затем убедитесь, что глаза чисты и путь между ними свободен. Наконец, ищите свободные провода в глазах и открывателе.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для гаражных ворот перед началом работы — вы сэкономите время и нервы.

• Зажимы
• Строировка/Драйвер — беспроводной
• Hacksaw
• РАЙКА
• SET

Как установить гаражную дверь (сделай сам)

Обновлено: 11 февраля 2020 г.

Советы, подсказки и то, о чем вам не говорят инструкции.

Следующий проект›

Семейный мастер на все руки

Гаражная дверь разваливается? Следите за тем, как наш эксперт показывает, как безопасно установить новую гаражную дверь и как снять старую.

Эксперты DIY журнала The Family Handyman Magazine

Время

Полный день

Сложность

Средний

Стоимость

Варьируется

Обзор установки новых гаражных ворот

Старые двустворчатые гаражные ворота могут весить от 250 до 450 фунтов. Этот вес в сочетании с изнашивающейся фурнитурой делает старые гаражные ворота частым местом домашних аварий. Тем не менее, многие из нас входят и выходят из дома через дверь гаража гораздо чаще, чем через обычную входную дверь.

В этой статье мы расскажем вам, чем безопасная дверь отличается от небезопасной. Мы также дадим вам полезные советы, которые вы вряд ли найдете в инструкциях производителя, чтобы правильно и безопасно установить новые гаражные ворота с торсионной пружиной и натяжением своими руками. Самостоятельная установка новых двойных гаражных ворот сэкономит вам несколько сотен долларов и займет от восьми до двенадцати часов, если вы достаточно практичны. Вы можете выполнить большую часть проекта по установке новых гаражных ворот самостоятельно, но вам следует нанять помощников для снятия старой двери.

ВНИМАНИЕ!

Наймите профессионала, чтобы снять напряжение с существующей системы торсионных пружин.

Два типа пружин

Фото 1: Боковые пружины: Ослабьте натяжение боковых пружин

Ослабьте натяжение боковых пружин растяжения, подняв дверь и зафиксировав ее на месте с каждой стороны парой плоскогубцев . Привяжите удлинительную пружину к направляющей ролика, затем отсоедините трос от каретки плоскогубцами.

Защитная стяжка для пружин

Удерживайте пружины на месте, привязав их к направляющей, прежде чем отсоединять трос.

Только для профессионалов: Работа с торсионными пружинами

Профессионал будет использовать специальные инструменты, называемые намоточными стержнями, для ослабления натяжения. Делать это самостоятельно без соответствующих инструментов и опыта крайне опасно.

Фото 2: Снимите старую дверцу

Опустите дверцу и демонтируйте ее, сняв фурнитуру. Опустите двустворчатую дверь, наняв как минимум двух помощников, чтобы помочь с весом, и поместите блок 2 × 4 под дверь, чтобы не раздавить ногу или палец, когда она опускается. Снимайте секции по одной, отсоединяя ролики и кронштейны. Если у вас есть окна, заклейте их скотчем, чтобы предотвратить разлетающиеся осколки, если они разобьются. Затем удалите старые роликовые направляющие и оставшееся оборудование.

Фото 3: Установите первую секцию

Отцентрируйте и выровняйте первую секцию после установки кронштейнов. Дверь должна быть ровной, даже если пол не ровный, поэтому используйте прокладки под секцией, чтобы выровнять ее. Резиновая прокладка на нижней секции заполнит щели, образовавшиеся из-за неровности пола. Чтобы удерживать уровень на месте, прикрепите его скотчем к секции. Чтобы удерживать секцию на месте, слегка вбейте гвоздь 16d в раму и согните его над секции. Добавьте скобы и ролики, прежде чем устанавливать их на место, и ставьте одну секцию поверх другой, пригвождая пальцы ног по мере подъема.

Фото 4: Установка распорки

Установите распорку жесткости поверх верхней секции стальных ворот так, чтобы секция лежала горизонтально. Затем установите кронштейн сошника, который заменяет центральный кронштейн, между двумя верхними секциями. Пока вы работаете над секциями, защитите их от царапин, положив обрезки ковра на козлы. Теперь вставьте ролики в кронштейны роликов.

Пружины для гаражных ворот бывают двух типов: торсионные (см. выше), которые крепятся на перемычке над дверью, и удлиняющие (фото 1), которые плавают над верхней роликовой направляющей. В прошлом пружины растяжения были более безопасными в установке, но не имели сдерживающих тросов, проходящих через центр пружины. Без кабеля эти пружины становятся опасными, тяжелыми хлыстами, когда ломаются. Они также имеют тенденцию быть более шумными, чем торсионные пружины, и мы рекомендуем вам использовать их только в том случае, если у вас нет 12-дюймового пространства над дверью, которое требуется для торсионной пружины.

Пружины кручения имеют три преимущества перед пружинами растяжения: они тише, надежнее и их легче настроить. Торсионные пружины работают тише, потому что пружина не стучит по роликовой дорожке. Они безопаснее, потому что когда пружина ломается, она обычно остается на стержне. Наконец, вы можете точно отрегулировать натяжение торсионной пружины, чтобы дверь была идеально сбалансирована. Настройка натяжения торсионных пружин всегда была очень опасной, но доступны системы торсионных пружин и пружин растяжения с простым натяжением своими руками (Фото 7). Если вы не используете одну из этих удобных для самостоятельной работы и простых систем натяжения (Clopay EZ-Set Spring и Wayne-Dalton TorqueMaster — это две марки), вам следует нанять профессионала для ослабления и регулировки натяжения торсионной пружины.

Покупка стальной двери

Фото 5: Установка роликовых направляющих

Сначала установите вертикальные роликовые направляющие, обернув изогнутую кромку вокруг роликов. Верх этих гусениц должен быть примерно на 8 дюймов ниже верха верхней секции. Подождите, чтобы установить верхние гусеницы, пока этот шаг не будет завершен. Проверьте уровень верхней секции, чтобы убедиться, что верхние части вертикальных роликовых направляющих находятся на одном уровне друг с другом. Нижняя часть роликовых дорожек должна находиться на расстоянии не менее 1/8 дюйма от бетонного пола. После выравнивания и монтажа этих гусениц установите верхние роликовые (горизонтальные) гусеницы.

Фото 6: Выравнивание верхних направляющих

Выравнивание верхних направляющих роликов, осторожно приподняв дверцу наполовину. Зафиксируйте его на месте с помощью двух зажимных плоскогубцев и установите опорные кронштейны на заднюю часть направляющих с помощью перфорированного уголка размером 1-1/4 дюйма (можно приобрести в домашних центрах и хозяйственных магазинах). Установите стопорные болты 1-1/2 x 1/4 дюйма с резьбой внутрь гусеницы на конце каждой верхней гусеницы.

Фото 7: Установите торсионную пружину и стержень

Поместите пружину и стержень в их кронштейны и присоедините тросы, следуя инструкциям производителя. (Здесь показана пружина EZ-Set Spring производства Clopay.)

Натяжение пружины

С помощью дрели натяните торсионную пружину. В этой системе для двустворчатой ​​двери используется одна пружина, но многие производители используют две пружины для двустворчатой ​​двери. Нарисованная линия на пружине служит индикатором количества витков, которые вы делаете на пружине. Чтобы стержень не проворачивался, пока вы добавляете натяжение, прикрепите фиксирующие плоскогубцы к стержню на обоих концах пружины. Нанесите смазку для гаражных ворот на пружину.

Стандартные двустворчатые гаражные ворота имеют высоту 7 футов и ширину 16 футов. Стандартные одностворчатые двери имеют высоту 7 футов на 8 или 9 дюймов.футов в ширину. Поскольку двери такие большие, в нескольких домашних центрах и только в некоторых магазинах гаражных ворот есть много дверей на складе, поэтому рассчитывайте заказать одну, а не покупать ее с полки. Гаражные ворота изготавливаются из дерева, стеклопластика и стали. Стальные двери, такие как наши, легкие, не требуют обслуживания, доступны по цене, легкодоступны и имеют изоляционную способность до R-19.

Вы можете выбрать один из трех основных типов стальной двери: (1) только стальная; (2) сталь с изоляцией внутри; и (3) сталь с обеих сторон с изоляцией от 1-3/8 до 2 дюймов. Другими особенностями, которые увеличивают стоимость, являются более толстая изоляция и окна, особенно изолированные окна. Системы натяжения, сделанные своими руками, также немного увеличивают стоимость двери. Обязательно укажите, что именно вы хотите.

Когда вы устанавливаете новую дверь гаража, замените также всю фурнитуру. Если ваш автоматический открыватель не имеет системы автоматического реверса с фотоэлектрическими датчиками, замените ее. Для дверей с открывателями также требуются две дополнительные детали, которые вы видите на фото 4: опорная стойка (обычно входит в комплект двери) и скоба открывателя (не входит в комплект). Для дверей с торсионными пружинами, расположенными над дверью, потратьте около 50 долларов, чтобы профессионал гаражных ворот снял натяжение.

После установки новой двери удалите старый стопорный материал с наружной стороны двери и замените его материалом с резиновым уплотнительным уплотнителем (доступен в центрах по уходу за домом). Установите стопорный материал при закрытой двери и прислоните прокладку к двери под углом 45 градусов.

Семь ключей к безопасной дверной системе

Легкий вес. Утепленные двойные стальные двери, даже самые тяжелые, обычно весят от 150 до 200 фунтов, что составляет менее половины веса дверей из дерева или твердого картона, которые они заменяют. И хотя вес не является проблемой, если пружины правильно натянуты, все пружины со временем ослабевают и ломаются. Если вы видите, что пружина может нуждаться в ремонте, ознакомьтесь с этим руководством по ремонту пружин гаражных ворот.

Сопротивление защемлению. Наиболее распространенная травма гаражных ворот — это сломанный или даже ампутированный палец, когда он застревает между секциями во время движения ворот. Чтобы предотвратить эти несчастные случаи, ищите дверь с секциями, устойчивыми к защемлению.

Защитные тросы. Когда старые пружины растяжения ломаются, пружины и тросы становятся тяжелыми хлыстами, которые повреждают автомобили и даже травмируют людей. Чтобы решить проблему биения, производители теперь предлагают сдерживающие тросы, проходящие через центр боковых удлинительных пружин. Если у вас есть пружины растяжения и вы не планируете заменять дверь, убедитесь, что пружины имеют эти удерживающие тросы, или поручите их установку профессионалу.

Безопасные автоматические открыватели дверей. Все автоматические открыватели теперь должны иметь механизм автореверса и фотоэлементы, расположенные у пола по обеим сторонам двери (см. фото). Если дверь закрывается и луч между глазами прерывается, дверь автоматически реверсируется. Если глаза не связаны, дверь не будет работать. Инструкции по установке нового механизма открывания гаражных ворот см. в разделе Установка устройства открывания гаражных ворот.

Надежное крепление и направляющие. Кронштейны торсионных пружин должны быть прочно закреплены на деревянной перемычке над дверью. Опорные кронштейны роликовой дорожки и сошник должны быть надежно закреплены болтами к стропилам.

Ежегодное техническое обслуживание. Ежегодно проверяйте все гайки и болты на рельсах и роликах, чтобы убедиться, что они надежно затянуты. Проверьте состояние всех кабелей, чтобы убедиться, что они не изношены и не изношены. Смажьте ролики и пружины смазкой для гаражных ворот (см. Как починить шумную гаражную дверь для получения советов по обслуживанию и решению проблем). Ворота должны работать плавно и должным образом сбалансированы. Проверьте баланс, отключив открыватель и опустив дверь наполовину – дверь должна удерживать свое положение. Если это не так, отрегулируйте натяжение пружины или замените пружины.

Расположение переключателя открывателя. Дети любят играть с автоматическими открывателями дверей. Чтобы они этого не сделали, устанавливайте любые выключатели на высоте не менее 5 футов над полом.

Необходимые инструменты для этого проекта по установке гаражных ворот

Подготовьте необходимые инструменты для гаражных ворот для этого проекта «сделай сам» перед началом работы — вы сэкономите время и нервы.

• Отвертка 4-в-1
• Разводной ключ
• Аккумуляторная дрель
• Уровень
• блокировки плоскогубцы
• Rags
• Безопасные очки
• Sawhorses
• Гребца/Стопора набор
• Степ-Желлена времени. Вот список.
  • Шнур или веревка
  • Система легкого натяжения
  • Комплект для гаражных ворот
  • Смазка для гаражных ворот
  • Стопор для гаражных ворот с резиновым уплотнением
  • Малярная лента
  • Кронштейн привода
  • Прокладки

  Первоначально опубликовано: 18 января 2019 г.

  Установите свой собственный механизм открывания гаражных ворот

  Майкл Чотинер

  Все устройства для открывания гаражных ворот популярных марок поставляются с подробными пошаговыми инструкциями по установке двигателя устройства открывания, компонентов системы привода и элементов управления, а также по выполнению электрических соединений. Если вы сообразительны, терпеливы и находчивы, вы, вероятно, сможете установить устройство для открывания гаражных ворот самостоятельно за четыре-шесть часов. Но реальный вопрос заключается в следующем: как только вам удастся установить открывалку, будет ли она работать должным образом?

  Прочтите эту статью до конца перед началом установки, чтобы узнать советы, которых нет в руководстве производителя. Они предоставят вам все возможности для правильной установки с первого раза и точной настройки устройства открывания, чтобы оно работало безупречно.

  Настройтесь на успех

  Первое, что нужно сделать, это выбрать устройство для открывания гаражных ворот, которое хорошо сочетается с дверью и вашим стилем жизни. В приведенных ниже таблицах приведены рекомендации по номинальной мощности и дополнительным функциям.

  Ряд проблем с самой дверью гаража может повлиять на работу устройства открывания и его срок службы. К наиболее распространенным проблемам, которые приводят к прерывистой работе и отказу сошника, относятся:

  • Сломанные, изношенные или неправильно отрегулированные пружины баланса
  • Сломанные, заблокированные или неправильно натянутые тросы
  • Несоосные гусеницы
  • Погнутые или изношенные ролики

  Любой или все перечисленные выше элементы могут затруднить открывание и закрывание двери, чем это необходимо, что приведет к тому, что устройство открывания будет работать слишком медленно или вообще не будет работать. Перегрузка сошника приведет к тому, что двигатель сгорит раньше, чем должен.

  Если ваша дверь шумная и ее трудно открыть вручную, существующие условия, скорее всего, также усложнят задачу новичку. Если дверь хочет захлопнуться, когда вы опускаете ее вручную, что-то нужно исправить, прежде чем устанавливать открыватель.

  • Визуально осмотрите тросы, ролики и пружины, чтобы определить, не сломаны ли они, не согнуты и не заблокированы ли они.
  • С помощью уровня проверьте вертикальность вертикальных участков гусениц и измерьте расстояние между гусеницами в нескольких точках, чтобы убедиться в отсутствии смещения.
  • Чтобы проверить балансировку двери, поднимите дверь вручную из закрытого положения на полпути в проеме и отпустите ручку. Если дверь поднимается или опускается сама по себе, необходимо отрегулировать натяжение пружины. Если дверь падает, это признак сломанной пружины.

  Хотя заменить неисправные ролики, которые не прикреплены к тросам, и/или отрегулировать гусеницы несложно, пружины и натянутые тросы слишком опасны для самостоятельной работы. Наш совет: если вы подозреваете, что гаражные ворота не двигаются так свободно, как должны, обратитесь к профессиональному установщику, прежде чем пытаться установить новый привод самостоятельно.

  Проведите инвентаризацию выбранного вами пакета

  Большая часть того, что вам понадобится для установки устройства открывания гаражных ворот, входит в комплект поставки. Этот отрывок из руководства по установке популярной модели (ниже) показывает типичные основные части, входящие в комплект, и то, как они сочетаются друг с другом.


  Предоставлено компанией Chamberlain Устройство для открывания гаражных ворот

  Обратите внимание: если вы заменяете существующий сошник, вам необходимо заменить все связанные с ним детали (например, не только двигатель). Нельзя ожидать, что элементы управления или датчики безопасности старой системы будут работать с новой.

  Также имейте в виду, что некоторые вещи, которые могут вам понадобиться, могут не входить в комплект. Например:

  • Вам понадобится заземленная розетка на 120 В на потолке, рядом с местом, где будет установлен двигатель открывателя. Если его там еще нет, установите его у лицензированного профессионала.
  • Если высота ваших гаражных ворот превышает 7 футов, вам потребуется удлинитель направляющих для замены передней секции направляющих, входящей в комплект для ворот стандартной высоты. Вам также понадобится удлиненная цепь или ремень.
  • Для двери с деревянной или пластиковой обшивкой вам понадобится панель управления. Он крепится к центру двери гаража и фиксирует кронштейн, который зацепляет рычаг, втягивающий и опускающий дверь.
  • В зависимости от каркаса вашего гаража и вашего доступа к элементам каркаса вам могут понадобиться обрезки 2×4, 2×6 и фанеры для блокировки там, где тяжелые компоненты, которые будут подвергаться нагрузке, должны быть надежно закреплены.
  • Имейте под рукой тяжелый уголок, который заменит слабую ленту, которую большинство производителей используют для крепления двигателя открывателя. Уголок также пригодится для изготовления распорок, чтобы устранить раскачивание и вибрацию опоры двигателя.

  Также соберите инструменты, которые вам могут понадобиться:

  • 6-футовая стремянка (обычно 8-футовая лестница удерживает сошник на месте, пока вы измеряете длину уголка – при необходимости подложите доски под сошник, чтобы поднять его)
  • Зажимы
  • Дрель-шуруповерт с битами и наконечниками для отверток и торцевых головок (беспроводная)
  • Отвертки
  • Универсальный нож
  • Кусачки/инструмент для зачистки проводов
  • Проволочный степлер
  • Ножовка или другая пила для резки металла
  • Ножницы
  • Плоскогубцы — Швеллеры и иглы
  • Рулетка
  • 4 фута. (мин.) уровень
  • Гаечные ключи различных типов и размеров, в том числе: набор торцевых головок, разводной ключ, рожковые ключи

  Сборка и установка открывателя гаражных ворот – шаг за шагом

  Подробные пошаговые инструкции см. в руководстве по установке производителя. Процедуры для самых популярных марок и моделей аналогичны, а руководства хороши и хорошо иллюстрированы. В большинстве случаев лучше выполнять шаги установки в таком порядке:

  1. Установите панель управления (деревянные или пластиковые двери).
  2. Установите кронштейн жатки.
  3. Соберите систему направляющих и прикрутите ее к двигателю.
  4. Добавьте тележку, шкив и приводную цепь или ремень.
  5. Вставьте стопорный болт в направляющую по направлению к двигателю.
  6. Вставьте конец рейки в кронштейн жатки.
  7. Поднимите и поддержите моторный конец узла примерно в правильном положении для крепления.
  8. Соберите потолочный кронштейн и прикрепите двигатель открывателя. (Не вставляйте шнур питания в розетку, пока не будут выполнены все шаги, перечисленные ниже.)
  9. Прикрепите дверной кронштейн к панели управления.
  10. Прикрепите изогнутый рычаг к дверному кронштейну; прикрепите прямую руку к тележке.
  11. Установите компоненты датчика препятствий.
  12. Установите кнопочный настенный выключатель и подсоедините провода к клеммам.
  13. Подсоедините проводку от настенного выключателя к клеммам электродвигателя открывателя.
  14. Подсоедините провода от датчиков препятствий к клеммам на двигателе открывателя.
  15. Включите открыватель и убедитесь, что на элементы управления и датчики безопасности подается питание.

  Проверьте работу двери и выполните необходимые регулировки усилия

  После завершения сборки и электрических подключений попробуйте несколько раз поднять и опустить дверь, чтобы убедиться, что все работает правильно. Поначалу это бывает редко, но современные открыватели имеют элементы управления для регулировки усилия и расстояния хода как вверх, так и вниз. В зависимости от марки и модели регуляторы регулировки могут быть электронными или аналоговыми. Вы найдете их на корпусе мотора открывателя — либо в виде набора кнопок, либо в виде винтов, каждый из которых помечен для движения, которым они управляют.

  Вот руководство по устранению неполадок, разработанное, чтобы помочь вам внести окончательные корректировки, чтобы устройство открывания и дверь работали идеально.

  Должны ли вы установить устройство открывания гаражных ворот самостоятельно?

  Если вам нравятся испытания, обязательно попробуйте. Просто не забудьте оставить опасные регулировки пружин и тросов профессионалу. Воспользуйтесь нашим Руководством по устранению неполадок и регулировке (см. выше), чтобы заставить дверь работать после того, как вы точно следовали инструкциям производителя по установке.

  Об авторе:  Майкл Чотинер — домовладелец и давний владелец строительного бизнеса, который пишет о том, что нужно делать, а что нельзя делать для проекта «Сделай сам» для Home Depot. Советы Майкла по открывателям гаражных ворот предназначены для того, чтобы дать домовладельцам прочные знания, необходимые для принятия решения о том, устанавливать ли их самостоятельно или обратиться к профессионалу. Полный набор открывателей гаражных ворот Home Depot, включая стили, упомянутые Майклом, доступен в Интернете.

  Как отключить электрическую систему и управлять воротами гаража вручную

  Иметь автоматические гаражные ворота — это удобная роскошь. Нет большего ощущения, чем возможность просто нажать на пульт, чтобы оказаться в безопасности в своем гараже, в безопасности и вдали от непогоды.

  Большинство из нас полностью зависят от наших автоматических открывателей гаражных ворот. Они обеспечивают прекрасное удобство в нашей беспокойной жизни, но мы часто принимаем их как должное. Те же самые внешние элементы, которые вы защищаете изнутри своего гаража, могут привести к перебоям в подаче электроэнергии, которые могут вывести вашу дверь гаража из строя. Это может оставить вас в неспособности выйти или войти, обе ситуации могут определенно испортить вам день. Будь то сильная метель, ураган, ураган или другое нарушение в электросети, важно быть готовым к тому, что ваши гаражные ворота станут бесполезными и, следовательно, доставят огромное неудобство.

  Могут быть и другие причины неработающей двери гаража. Возможно, это не электрическая неисправность, и вы потеряли пульт дистанционного управления, но очень важно понять, как отключить электрическую систему и управлять воротами гаража вручную, чтобы вы могли беззаботно продолжать свою повседневную жизнь.

  Переключатель байпаса

  Ваши гаражные ворота, скорее всего, оборудованы пусковым механизмом обхода, который отключает автоматический открыватель, чтобы вы могли использовать ворота вручную. Практически все пульты дистанционного управления гаражными воротами имеют обходной триггер, когда ваша гаражная дверь неисправна из-за отключения электроэнергии, неисправного пульта дистанционного управления или неисправности двигателя гаражных ворот.

  Веревка и ручка

  Найдите красную веревку, свисающую с системы открывания гаражных ворот, веревка с ручкой, прикрепленной к концу. Это ваш обходной триггер. Это шнур аварийного расцепления, который отсоединяет тележку от точки крепления на рельсе. В зависимости от длины шнура и высоты вашего гаража вам может понадобиться лестница, чтобы безопасно добраться до веревки.

  Если же есть небольшая вероятность того, что шнур байпаса сломан или заржавел, позвоните нам. Вы можете самостоятельно отрезать старый шнур и заменить его новым, но крайне важно убедиться, что он надежно закреплен, иначе вы можете нанести серьезный ущерб своей двери или себе.

  Но прежде чем что-то делать!

  Прежде чем тянуть за трос, убедитесь, что дверь гаража полностью закрыта, потому что, если дверь гаража хотя бы частично открыта, она упадет, когда отстегнется шнур байпаса. Это может привести к серьезному повреждению двери гаража и всего, что может быть под дверью, когда она упадет, поскольку она может захлопнуться с большой скоростью, что опасно для предметов, животных или людей, стоящих поблизости.

  Прежде чем приступать к каким-либо работам с воротами гаража, убедитесь, что питание полностью отключено во избежание поражения электрическим током.

  И, если ваша гаражная дверь застряла в открытом положении, обратитесь к нашим профессиональным ремонтникам, чтобы безопасно починить дверь, вместо того, чтобы пытаться починить ее самостоятельно. Это простая задача с низким уровнем риска, но есть множество элементов, которые могут нанести серьезный ущерб, если их выполнить неправильно.

  Процесс

  Если дверь гаража полностью закрыта, можно безопасно тянуть шнур байпаса. Обязательно тяните веревку вниз и к задней части гаража (или к двигателю), так как это предотвратит зацепление веревки за гусеницы.

  Когда вы дергаете за эту ручку, каретка автоматического открывателя, которая обычно открывает и закрывает дверь, освобождается от тележки. Это позволяет двери свободно скользить по тележке без помощи электрического механизма.

  Когда вы успешно отключите механизм, вы услышите хлопок, означающий, что двигатель больше не соединен с дверью. После этого вы сможете легко поднять дверь гаража. Двумя руками возьмитесь и поднимите дверь снизу.

  Если вы чувствуете какое-либо сопротивление при попытке поднять ворота гаража, остановитесь и обратитесь к специалисту, не применяйте силу. Если ваши ворота гаража не открываются плавно после того, как вы потянули за шнур, это может означать, что дверь сошла с пути или сломались пружины.

  Продолжайте поднимать дверь гаража, пока она не окажется полностью над головой. Без автоматического подъемного механизма дверь может соскользнуть вниз, если она открыта не полностью. Закрывая дверь гаража, убедитесь, что вы опускаете ее медленно и вручную запираете, сдвинув запорную планку.

  Убедитесь, что веревка не мешает, когда ворота гаража находятся в ручном режиме. Потяните его назад и как можно ближе к двигателю устройства открывания гаражных ворот.

  Теперь вы сможете открывать и закрывать дверь вручную.

  Важно!

  Важно зафиксировать дверь, подперев ее открытой или попросив других держать ее, пока вы выходите из гаража, поскольку дверь может не оставаться открытой в ручном режиме и потенциально может рухнуть, если пружины неисправны.

  Что делать после возобновления подачи электроэнергии

  Когда электроэнергия снова появится, вы можете снова подключить устройство открывания, но убедитесь, что дверь открыта при повторном подключении устройства открывания. Если вы откроете дверь гаража с помощью электропривода, когда засов установлен, вы можете серьезно повредить дверь гаража.

  Во-первых, убедитесь, что дверь гаража закрыта, чтобы она не упала. Снова потяните вниз ручку на конце веревки, но на этот раз по направлению к проему гаража, чтобы рычаг не зацепился. Следующий шаг — подтянуть дверь гаража до тех пор, пока вы не услышите или не почувствуете, что она встала на место. Чтобы сделать это автоматически, вы можете нажать кнопку на вашем автоматическом открывателе, так как пружинное крепление снова соединится, как только открыватель достигнет определенной точки.

  Он может не начать работать автоматически после возобновления подачи электроэнергии и может потребовать перезагрузки. Попробуйте отключить открывалку на 30 секунд, а затем снова включить. Если она по-прежнему не работает, это может быть серьезное повреждение, поэтому обязательно обратитесь к профессионалу, чтобы внимательно осмотреть ее. Они смогут убедиться, что он правильно сброшен, чтобы предотвратить повреждение и избежать будущих проблем с вашей гаражной дверью.

  Если это не сработает, позвоните нам. Отключение электроэнергии могло привести к неработоспособности автоматического открывателя, и наши опытные специалисты по гаражным воротам должны будут оценить ситуацию и выполнить необходимый ремонт для вас.

  Если перебои в подаче электроэнергии не являются причиной

  Если вы не столкнулись с перебоем в подаче электроэнергии и ваши гаражные ворота перестали работать, возможно, вы столкнулись с более серьезной проблемой, которая не имеет ничего общего с неисправностью в электросети.

  Одной из наиболее распространенных проблем гаражных ворот являются неисправные пружины кручения или растяжения. Гаражные ворота изготавливаются из тяжелых материалов, таких как сталь, а пружины кручения и растяжения помогают снизить нагрузку на устройство открывания гаражных ворот.

  Вы также можете иметь дело с оборванными или ослабленными кабелями, дверью, смещенной с направляющей, или пультом дистанционного управления воротами гаража. Если у вас есть какие-либо вопросы или опасения, пожалуйста, позвоните нам.

  Если ваши пружины в хорошем состоянии, дверь должна подниматься легко с небольшим сопротивлением, и дверь должна оставаться в поднятом положении, когда вы ее полностью подняли. Однако, если вашу дверь невозможно или трудно поднять, или если она соскальзывает после того, как вы подняли ее над головой, вы, вероятно, имеете дело с проблемой пружин. Это означает, что сразу же звоните нам, так как ваши гаражные ворота нуждаются в ремонте, который обслуживают профессионалы.

  Знание того, как вручную управлять гаражными воротами, не только поможет вам избежать повседневных неудобств, но и поможет вам сориентироваться в чрезвычайных ситуациях.

  Хотя вы можете перевести гаражные ворота в ручной режим самостоятельно, если вы в какой-то момент почувствуете нервозность или беспокойство, позвоните нам. Это может показаться легким решением, но ничто не стоит того, чтобы пострадать в процессе.

  Если вы выполнили все шаги, но ваша гаражная дверь по-прежнему не работает, обязательно позвоните нам, и один из наших обученных специалистов оценит вашу дверь, чтобы найти причину проблемы. Мы можем профессионально и своевременно отремонтировать ваши гаражные ворота, чтобы вам не пришлось беспокоиться об открытии гаражных ворот вручную.

  6 вещей, которые нужно знать об установке устройства открывания гаражных ворот

  Фото: istockphoto.com

  Установка устройства открывания гаражных ворот может показаться сложной задачей, которая вам не по силам, но современные монтажные комплекты поставляются со всем необходимым для выполнения этой работы. . Учитывая, что инструкции прилагаются, а проводка довольно проста, установить устройство для открывания гаражных ворот не так уж сложно. Чтобы упростить задачу, полезно иметь представление о том, как их устанавливать и как они работают. Вот что нужно знать, если вы занимаетесь установкой устройства открывания гаражных ворот самостоятельно.

  1. Механизмы открывания гаражных ворот приводятся в действие мощностью лошадиных сил, и вам нужно знать, какая мощность вам нужна.

  Прежде чем устанавливать (или покупать) устройство для открывания гаражных ворот, определите, какой мощности оно должно быть, чтобы поднять дверь. Без достаточной мощности механизм открывания гаражных ворот будет напрягаться каждый раз, когда он открывает и закрывает дверь. Легкие двери из алюминия и стекловолокна не требуют такой мощности, как более тяжелые гаражные ворота.

  Устройство для открывания гаражных ворот мощностью ½ лошадиной силы обычно достаточно, чтобы легко поднять легкую дверь, например, из полого искусственного дерева, алюминия или стекловолокна, без напряжения или сокращения срока службы устройства для открывания. Для дерева, более толстых металлов и дверей с высокой изоляцией, вероятно, потребуется ¾ лошадиных сил.

  2. Существует три различных типа открывателей гаражных ворот, каждый из которых имеет свои преимущества и недостатки.

  Устройство открывания гаражных ворот бывает трех видов, каждое из которых имеет свои преимущества. Немного информации о них поможет вам выбрать лучшую модель для установки открывателя гаражных ворот.

  • Устройство открывания гаражных ворот с цепным приводом использует шестерни и цепи, подобные тем, что используются на велосипеде, для подъема и опускания гаражных ворот. Эти модели доступны по цене и надежны, но они, как правило, довольно громкие.
  • Механизм открывания гаражных ворот с ременным приводом во многом похож на модели с цепным приводом, но вместо цепи для подъема и опускания ворот в них используются резиновые ремни. Эти открыватели надежны и намного тише, чем модели с цепным приводом, хотя они могут быть дорогими.
  • Устройство открывания гаражных ворот с винтовым приводом устанавливается на стену над гаражными воротами и оснащено горизонтальными стержнями. Когда открыватель вращает стержень, дверь гаража будет открываться и закрываться. Они не требуют особого ухода и могут работать бесшумно, если пользователь смазывает их.

  Связанный: Руководство покупателя: 6 лучших открывателей гаражных ворот

  Установка нового открывателя гаражных ворот?

  Наймите профессионала, который решит эту задачу за вас. Получите бесплатную предварительную оценку проекта от экспертов по открыванию гаражных ворот уже сегодня.

  найти плюсы

  +

  Фото: istockphoto.com

  3. Устройство открывания гаражных ворот не выполняет всю работу.

  Гаражные ворота часто весят более 200 фунтов, что вызывает вопрос: как мотор с меньшей мощностью, чем у газонокосилки, поднимает такой вес? Правда в том, что сошник делит работу с торсионом.

  Advertisement

  Торсион — это стержень, который устанавливается над дверью с обмотанной вокруг него пружиной, и его цель — сделать дверь легче для человека или машины, открывающей ее. Он отделен от устройства открывания ворот гаража и устанавливается вместе с воротами гаража. Пружина вокруг стержня отрегулирована так, чтобы ее натяжения было достаточно, чтобы помочь кому-то или открывателю поднять большую часть тяжестей, в то же время позволяя воротам гаража легко закрываться.

  Со временем пружины стержня выходят из строя, и серия громких ударов, которые они издают при разгрузке, может напугать тех, кто не знает, что происходит.

  Фото: istockphoto.com

  4. Перед установкой ознакомьтесь с мерами безопасности и функциями Wi-Fi.

  Современные устройства открывания гаражных ворот имеют массу функций и приспособлений. Понимание функций, которые вы, вероятно, увидите, гарантирует, что вы не находитесь в середине установки устройства открывания гаражных ворот и не запутались в следующем шаге.

  • Функции безопасности: Большинство моделей оснащены напольными лазерами, которые определяют, находится ли под дверью человек или животное, и предотвращают ее закрытие.
  • Удаленный доступ и интеграция WiFi: Некоторые устройства открывания гаражных ворот поставляются с пультами дистанционного управления или клавиатурами, которые позволяют открывать дверь снаружи. Другие могут иметь функции с поддержкой WiFi, которые позволяют вам управлять дверью со смартфона или планшета.
  • Ручная разблокировка: Ручная разблокировка — это необходимый механизм, который позволяет пользователю открывать гаражные ворота изнутри гаража в случае сбоя питания. Просто потянув за шнур, дверь откроется и позволит пользователям выйти из гаража.
  • Охранное освещение: Устройство открывания гаражных ворот представляет собой верхнее освещение, освещающее пространство гаража при открывании двери. Эти индикаторы также будут мигать определенным образом, чтобы предупредить пользователя о механических ошибках.

    Большинство производителей конструируют устройства открывания гаражных ворот для работы с дверями высотой до 7 футов. Это не значит, что вам нужен специальный открыватель гаражных ворот для более высоких ворот, но вам может понадобиться комплект удлинителей рельсов, чтобы он работал.

    Удлинитель рельса крепится к потолочному рельсу, по которому скользит тележка гаражных ворот. С помощью этой удлинительной установки фактический двигатель открывателя может быть установлен дальше назад, что позволяет устройству открывания приспосабливаться к более высокой двери. В большинстве случаев в эти комплекты также входит более длинная цепь или ремень, хотя дополнительные направляющие для дверных колес обычно не требуются.

    6. Знайте, когда обратиться за помощью к профессионалу.

    Фото: istockphoto.com

    Установка устройства открывания гаражных ворот — не самая сложная механическая задача, но бывают случаи, когда лучше нанять профессионала. Для особенно больших, тяжелых дверей или очень высоких моделей лучше всего нанять компанию, которая может прийти с соответствующим оборудованием и достаточной рабочей силой для выполнения работы.

    Также лучше не возиться со сломанной торсионной пружиной самостоятельно — наймите для этого профессионала. Сломанная пружина не опасна, когда она раскручивается, но ее замена и достаточное натяжение новой пружины может быть рискованным. Этот процесс требует определенных знаний и специальных инструментов, чтобы гарантировать, что пружина не соскользнет и не ослабнет, пока вы ее затягиваете. Если это произойдет, это может привести к серьезным травмам.

    Связанный: Открыватели гаражных ворот 101

    Найдите надежных местных профессионалов для любого домашнего проекта

    Найдите профессионалов сейчас

    +

    Сделайте свой собственный умный механизм открывания гаражных ворот за 15 долларов

    Вы можете купить умный механизм открывания гаражных ворот для своего дома, но это будет стоить вам дороже, чем его изготовление. Приложив немного усилий и несколько долларов, вы можете сделать свое собственное реле Shelly 1 Wifi. Если у вас есть более продвинутый механизм открывания гаражных ворот, вам может понадобиться использовать эту технику.)

    Shelly 1 Устройство для открывания гаражных ворот

    Содержание

    Зачем вам делать устройство для открывания гаражных ворот своими руками?

    Вы можете пойти и купить устройство, которое сделает вашу гаражную дверь умной, но это может стоить вам денег. Некоторые из наиболее популярных коммерческих опций:

    • Устройство для открывания гаражных ворот Chamberlain MyQ
    • Устройство для открывания гаражных ворот NEXX Smart
    • Genie Aladdin Connect
    • Комплект Gogogate 2 Ultimate Garage Kit
    • TV xStream Voice Переключатель камина
    0
  0
• коммерческие единицы работают на дорогой стороне. Хотя цена, безусловно, является проблемой, более серьезная проблема заключается в том, что этим открывателям гаражных ворот требуется доступ в Интернет для работы, и они отправляют информацию об открытии и закрытии в облако. Я бы предпочел хранить эту информацию локально или, по крайней мере, иметь возможность сделать это.

  Это привело меня к поиску других самодельных решений. Фактически, несколько лет назад я реализовал самодельное решение, используя реле Z-wave и датчик наклона Z-wave. Хотя это решение было надежным, я хотел попробовать что-то новое и, возможно, даже сэкономить немного денег. Некоторые другие варианты «сделай сам»/не облачные:

  • Garadget (WiFi)
  • OpenGarage (WiFi)
  • MOES WiFi Smart Garage Door Opener (можно прошить с помощью Tasmota для локального управления)
  • GoControl GD00Z-4 (Z -волна)
  • FortrezZ Mimo-lite (Z-wave)

  Кажется, все в порядке. В конце концов, я решил заняться своими руками и использовать свое надежное устройство Shelly 1, которое я использовал, чтобы сделать мой выключатель света умным. Их 2 упаковки можно купить менее чем за 25 долларов, что намного меньше, чем любой из этих вариантов.

  Что вам понадобится для изготовления

  Этот проект можно сделать очень дешево, в зависимости от того, какие материалы и инструменты у вас уже есть. Вот что вам понадобится:

  • Умное реле Shelly 1 — смотрите мой обзор и то, как я использовал его для выключателя света, для более подробной информации. Это будет мозг умного открывателя гаражных ворот. Обратите внимание, что вы также можете сделать этот проект с более новой Shelly 1 Plus.
  • Провод дверного звонка или аналогичный. Возможно, у вас уже есть провод, который вы можете использовать. Он будет использоваться для подключения Shelly 1 к устройству открывания гаражных ворот.
  • Адаптер постоянного тока 12 В. В моем случае у меня валялся один от старого маршрутизатора Netgear. Вы также можете использовать тот, который я связал, даже не перерезая провод. Это будет использоваться для питания Shelly 1.
  • Хороший сигнал Wi-Fi 2,4 ГГц, куда вы его поместите — Shelly 1 управляется через WiFi.
  • Расширенный: подключенный (например, Z-wave или Zigbee) датчик наклона или двери и программное обеспечение для домашней автоматизации (например, Home Assistant). Это позволит вам узнать, открыта или закрыта дверь гаража, а также сможете открывать и закрывать ее. Подробнее об этом далее в статье.
  Адаптер постоянного тока 12 В от старого маршрутизатора Shelly 1 Wi-Fi Smart Relay

  Изготовление умного устройства открывания гаражных ворот

  Давайте начнем со схемы того, что вы собираетесь построить:

  Схема подключения для Shelly

  Примечание редактора : здесь приведены инструкции по подключению более нового интеллектуального реле Shelly Plus 1.

  Шаг 1: Подготовьте адаптер постоянного тока 12 В

  Сначала переместите перемычки напряжения источника на Shelly 1 в положение для 12 В постоянного тока. По умолчанию Shelly 1 настроен на питание от сети переменного тока или 24-60 В постоянного тока. Для этого проекта мы используем более безопасное низкое напряжение 12 В постоянного тока.

  Отрежьте и зачистите адаптер. Затем подключите контакты реле L (-) и N (+).

  Шаг 2: Подготовьте провод дверного звонка

  Отрежьте достаточно длинный кусок провода дверного звонка. Он должен быть достаточно длинным, чтобы подключить Shelly 1 и клеммы реле устройства открывания гаражных ворот с того места, где вы будете запитывать и монтировать Shelly 1. Затем зачистите провода и подключите их к входам I и O.

  Когда вы закончите, это должно выглядеть примерно так:

  Реле Shelly 1, подключенное к проводу дверного звонка и адаптеру постоянного тока 12 В

  Шаг 3: Включите питание Shelly 1 и настройте

  Теперь пришло время настроить реле. Подключите адаптер постоянного тока 12 В. При первой загрузке Shelly 1 запускается в режиме WiFi AP. Это позволяет подключаться напрямую к устройству через его сеть WiFi.

  С помощью планшета, телефона или ноутбука подключитесь к локальному Wi-Fi Shelly 1. Он должен выглядеть примерно так: shelly1-12AB34 (последние шесть символов будут другими). После подключения откройте браузер и подключитесь к адресу 192.168.33.1. Это должно вызвать страницу конфигурации реле.

  Во-вторых, настройте WiFi-соединение Shelly 1 ( Интернет и безопасность-> Настройки ) для подключения к домашней сети. Кстати, я настоятельно рекомендую изолировать ваши IoT-устройства от остальной части вашей сети. Я также рекомендую либо установить статический IP-адрес на устройстве Shelly, либо настроить статическую аренду с вашего DHCP-сервера (обычно вашего маршрутизатора).

  Shely 1 Relay Wifi Configuration

  Далее я рекомендую вам обновить прошивку ( Настройки-> Обновить прошивку ). Затем настройте Shelly так, чтобы он выключался после включения ( Таймер->Автоотключение ). Если вы оставите его включенным, кнопка открытия двери гаража не будет работать. Я установил свой на 0,5 секунды.

  Настроить автоматическое отключение реле

  Я также рекомендую настроить реле на выключение по умолчанию. (Настройки->Питание по умолчанию). Если у вас пропадет электричество, ворота вашего гаража запустятся в состоянии, когда вы сможете использовать кнопки.

  Самое время проверить реле. В правом верхнем углу веб-интерфейса есть кнопка питания. Если вы настроили ее правильно, при нажатии на кнопку она должна стать синей и вы должны услышать щелчок. Вскоре после этого реле должно выключиться, а кнопка питания должна вернуться в нормальное состояние.

  Шаг 4: Подключение к устройству открывания гаражных ворот

  Давайте подключим Shelly 1 к устройству открывания гаражных ворот. Перед подключением адаптера постоянного тока 12 В подключите провода дверного звонка параллельно (в те же отверстия) к проводам, идущим от кнопки, управляющей механизмом открывания гаражных ворот. Возможно, вам придется посмотреть руководство по открыванию гаражных ворот, если вы не знаете, где его подключить.

  Теперь подключите адаптер и подождите несколько секунд, пока Shelly загрузится. Подключитесь к веб-интерфейсу и нажмите кнопку питания. Ваш гараж должен открыться (или закрыться, если он уже был открыт). Кнопка питания должна вести себя так же, как если бы вы нажали кнопку открывания двери гаража.

  Умный механизм открывания гаражных ворот подключен, перед монтажом

  Поздравляем! Вы сделали умный открыватель гаражных ворот! Shelly довольно легко установить, потому что он очень маленький. Положите его в надежное и безопасное место.

  Шаг 5 (необязательно): Настройте доступ к облаку и приложение

  Вы можете управлять воротами гаража с помощью веб-интерфейса. Однако вам нужно быть в сети, чтобы открывать и закрывать дверь гаража. Однако ретранслятор Shelly 1 имеет облачные возможности и приложение.

  Зайдите в веб-приложение и включите облачное управление ( Интернет и безопасность-> Облако ). Затем загрузите приложение Shelly Cloud, зарегистрируйтесь и следуйте инструкциям. Теперь вы можете открывать и закрывать ворота гаража из любой точки мира.

  Расширенный: подключение к Home Assistant с помощью MQTT с датчиком наклона

  Если вы используете Home Assistant, как я, вы захотите интегрировать управление интеллектуальным устройством открывания гаражных ворот с остальной частью вашего умного дома. Вот как можно использовать MQTT, датчик наклона и Home Assistant, чтобы сделать устройство для открывания гаражных ворот своими руками еще умнее. Если вам нужно узнать больше о настройке MQTT и его интеграции с Home Assistant, я вам помогу.

  Шаг 1: Включите MQTT на Shelly 1

  Сначала включите и настройте MQTT через веб-интерфейс Shelly 1 (обратите внимание, это отключит доступ к облаку). Перейдите в « Интернет и безопасность->Дополнительно — Параметры разработчика » и:

  • Установите флажок «Включить выполнение действий через MQTT» (обратите внимание, что это отключит доступ к облаку. Это одно или другое)
  • Если вы защитили своего брокера MQTT, введите его имя пользователя и пароль
  • В разделе «Сервер:» введите IP-адрес вашего брокера MQTT вместе с его портом (обычно 1883). Разделяйте IP-адрес и порт двоеточием.
  • Сохраните эти настройки

  Обратите внимание на «Will Topic». Это тема MQTT, в которой сообщается, работает ли Shelly. Обратите внимание на строку из 6 символов, следующую за «shelly-» в теме завещания. Это понадобится вам для создания конфигурации Home Assistant.

  Шаг 2: Настройте крышку Home Assistant

  У меня на воротах гаража установлен датчик наклона Z-wave, который сообщает мне, когда дверь открыта и когда она закрыта. Эта конфигурация Home Assistant будет работать аналогично с датчиком двери.

  Конфигурация Home Assistant, часть 1: создание обложки

  Во-первых, вам нужно добавить код в файл configuration.yaml, аналогичный приведенному ниже для обложки MQTT.

   крышка:
    - платформа: mqtt
      Название: "Дверь гаража"
      state_topic: "помощник по дому/гараж/штат"
      command_topic: "shellies/shelly1-xxxxxx/relay/0/command"
      доступность_топик: "shellies/shelly1-xxxxxx/онлайн"
      сохранить: ложь
      полезная нагрузка_open: "включено"
      полезная нагрузка_close: "включено"
      полезная нагрузка_стоп: "включено"
      state_open: "открыто"
      state_closed: "закрыто"
      полезная нагрузка_доступна: "истина"
      полезная нагрузка_не_доступна: "ложь"

  Замените xxxxxx в темах на ID той Шелли, которую вы указали в веб-интерфейсе. Давайте проанализируем важные части этого кода:

  • Идентификатор объекта вашей двери гаража будет тем, что вы поместили в поле имени (пробелы заменены символами подчеркивания).
  • «state_topic» — это тема MQTT, которая сообщает Home Assistant, открыта или закрыта дверь гаража. Вам понадобится автоматизация, которая обновит эту тему в зависимости от состояния датчика наклона в следующем разделе.
  • «state_open» и «state_closed» определяют значения, которые Home Assistant ищет в «state_topic», чтобы определить, открыта или закрыта дверь гаража.
  • «command_topic» управляет ретранслятором Shelly 1. Отправка payload_open («on»), payload_close («on») и payload_stop («on») в эту тему открывает, закрывает и останавливает ворота гаража. Все они имеют одно и то же сообщение («включено»), потому что ворота гаража реагируют только на открытие и закрытие реле.
  • «availability_topic» сообщает Home Assistant, работает ли реле Shelly. Это должно быть то же самое, что и «Will Topic» в веб-интерфейсе Shelly, о котором упоминалось ранее. Вы можете узнать больше о темах завещания MQTT (последняя воля и завещание) здесь.
  • «Полезная_доступность» и «Полезная_недоступность» определяют значение, которое Home Assistant ищет в «availability_topic», чтобы определить, находится ли реле Shelly 1 в сети.
  • Параметр «сохранение: ложь» сообщает Home Assistant, что брокер MQTT не сохраняет сообщения. Я не думаю, что какие-либо команды должны быть сохранены.

  Конфигурация Home Assistant, часть 2: обновление статуса гаража

  Нам также необходимо добавить автоматизацию для датчика наклона, чтобы обновлять «state_topic», когда ворота гаража открываются и закрываются. Поместите следующее (с обновлениями для ваших конкретных датчиков и тем) в ваш файл Automation.yaml:

   — идентификатор: mqtt_garage_door_status
    псевдоним: «Статус гаражных ворот MQTT»
    курок:
      платформа: государство
      entity_id: binary_sensor. garage
    действие:
    - сервис: mqtt.publish
      data_template:
        тема: 'помощница по дому/гараж/государство'
        payload_template: "{{ 'открыто', если state.binary_sensor.garage.state == 'включено', иначе 'закрыто' }}"
        сохранить: true

  Эта автоматизация срабатывает при изменении состояния датчика наклона. Если датчик переключается в состояние «включено», он отправляет теме «открыто», указывая на то, что дверь гаража открыта. В противном случае он отправляет «закрыть».

  Конфигурация Home Assistant, часть 3. Убедитесь, что интеллектуальный механизм открывания гаражных ворот доступен при запуске

  Похоже, что реле Shelly не всегда отправляют или сохраняют сообщение, указывающее Home Assistant, что они доступны. Таким образом, при перезапуске Home Assistant не всегда помечает крышку (управление дверью гаража) как доступную. Чтобы исправить это, мы заставляем ретрансляторы Shelly объявить о себе, используя приведенную ниже автоматизацию:

   — id: mqtt_shelly_announce.
    псевдоним: Shelly Sync at HA Start
    курок:
    - платформа: домашний помощник
      событие: начало
    действие:
    - задержка: 00:00:20
    - сервис: mqtt.publish
      данные:
        тема: снаряды/команда
        полезная нагрузка: объявить

  Конфигурация Home Assistant, часть 4: сделайте так, чтобы это хорошо выглядело в пользовательском интерфейсе

  Home Assistant имеет специальный класс устройств для крышек, чтобы они отображались в пользовательском интерфейсе как ворота гаража. Вам просто нужно добавить следующее в ваш custom.yaml:

   cover.garage_door:
    device_class: гараж

  И тогда вы получите значки, которые выглядят так, когда дверь гаража открыта и закрыта:

  Пользовательский интерфейс гаражных ворот Home Assistant

  Заключительные мысли

  Вы можете использовать Shelly 1, чтобы сделать открыватель гаражных ворот умным в дополнение к умному выключателю света или умному выключателю газового камина. Вы можете купить коммерческое умное устройство для открывания гаражных ворот, но использовать реле Shelly 1 просто и доступно. Попадет ли ваша информация в облако или нет, зависит от вас. Он работает, даже когда ваше интернет-соединение не работает. Это также делает хороший проект DIY, который займет менее 30 минут. Добавление его к контроллеру домашней автоматизации, такому как Home Assistant, — это вишенка на торте.

  Кроме того, если вы хотите добавить безопасный контроль ворот гаража снаружи, взгляните на этот проект использования сканера отпечатков пальцев для открытия и закрытия ворот гаража.

  Обратите внимание: если этот метод не работает для вас, потому что у вас есть устройство для открывания гаражных ворот Security+ 2.0 или подобное, то эта статья, которую я написал о том, как справиться с этой ситуацией, для вас.

  Заинтересованы в поддержке HomeTechHacker?

  Считаете ли вы содержание этого сайта полезным? Если да, заинтересованы ли вы в поддержке меня и этого сайта? Конечно, это не обязательно, но я был бы очень признателен за любую поддержку, которую вы можете оказать.
