Погружной Насос С Автоматикой Для Колодца: Выбор + Монтаж

  • 1 Какие виды автоматических систем
  • 2 Как выбрать насос для системы
    • 2.1 Какие виды погружных насосов
  • 3 Что такое автоматизированная подача воды
    • 3.1 Как подключить гидроаккумулятор и автоматику

Автоматический погружной насос для колодца

Автоматические насосы для колодцев предназначены для обеспечения удобной бесперебойной подачей воды в дом. Особых навыков процесс автоматизации насоса не требует и в большинстве случаев осуществить его можно своими руками.
В статье даны некоторые рекомендации по использованию автоматической системы для подачи воды из колодца.

Какие виды автоматических систем

Перед монтажом автоматической системы подачи воды необходимо определить ее вид.

Это может быть:

  • Гидропневматическая система, состоящая из гидроаккумулятора и реле, которое регулирует в трубе давление воды. Недостатком устройства является невысокая производительность, что значительно уменьшает ее частоту применение.
  • Электронная система в своем составе имеет небольшой электронный блок, монтируемый непосредственно в трубу. Такой вариант автоматики более распространен, а последние модели разработаны с таким расчетом, чтобы она устанавливалась вовнутрь механизма насоса. Такая конструкция существенно облегчает процесс сборки.

Как выбрать насос для системы

Промышленность выпускает два основных вида насосов:

  • Погружные.
  • Поверхностные.

Перед выбором насоса для конкретного колодца или скважины нужно учесть некоторые моменты:

  • Параметры колодца. Основной показатель — дебит колодца, или объем воды, получаемой из колодца в единицу времени.

Совет: Не стоит брать для колодца, у которого небольшой запас воды, насос с большой производительностью. Необходимо учитывать динамический и статический уровни воды.

  • Параметры насоса. В этом случае главным показателем является напор, создаваемый насосом. При расчетах необходимо точно знать, высоту подъема воды, и подбирать агрегат с подходящими характеристиками: мощностью и производительностью.
  • В каком режиме будет работать насос – весь год или весенне-летний период, и для каких целей предназначена вода: питьевых или технических.

Какие виды погружных насосов

Существует различные виды погружных насосов:

  • Дренажные. С их помощью откачивается грязная вода из ям, канав, погребов и подвалов. Их отлично используют во время весеннего затопления, сильных и затяжных дождей.
  • Со встроенной автоматикой. Это надежное и эффективное решение для автономного водоснабжения. Встроенная автоматика обеспечивает защиту насоса от скачков напряжения и других неблагоприятных факторов.
  • Вибрационные. Предназначены для перекачки воды без всяких примесей, к которым относятся: ил, песок, водоросли. При работе такие устройства легко погружать.
  • Насосы с обратным клапаном. Использование такого оборудования обеспечивает препятствие возврата воды назад в колодец.

Совет: Выбирать такой насос нужно с качественным клапаном и надежной герметичностью.

Особое внимание заслуживают погружные центробежные насосы.
Они используются для:

  • Глубоких колодцев, у которых большой запас и уровень воды.
  • Сезонной подачи воды и водоснабжения круглый год.
  • Водоснабжения из скважин. Подача воды из колодца может осуществляться c установкой на насосе поплавка, что защитит работу системы от сухого хода.

Кроме того колодец должен иметь такие параметры:

  • Иметь большую глубину, чтобы опустить скважинный насос. При этом нужно соблюдать минимальное расстояние до дна и насос должен быть покрыт водой.
  • Сохранение достаточного дебита, объема воды, откачиваемого из колодца за определенное время без критического уменьшения уровня.

Особенностью погружных насосов является то, что они работают при полном погружении в воду. Охлаждение двигателя производится водой. Используются такие агрегаты в скважинах и колодцах с большим запасом воды.
Погружные насосы изготавливаются небольшими диаметрами, имеют вытянутую форму, цена их различная, предназначены для работы в известняковой и песчаной воде.

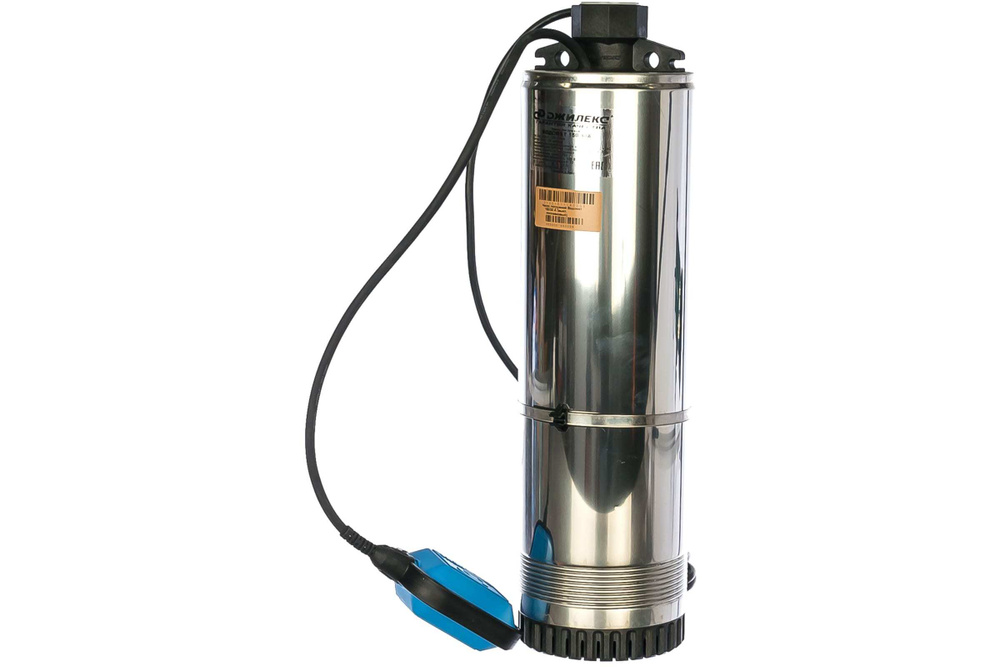

Общий вид погружных насосов

Что такое автоматизированная подача воды

Все операции по автоматизации насоса выполняются в доме. К моменту проведения трубопровод должен быть смонтирован, трубы проложены ниже уровня промерзания почвы, хорошо утеплены, что обеспечит бесперебойную подачу воды и при очень низкой температуре.

Совет: Все разветвления труб для воды должны выполняться лишь после места врезки автоматики.

Схема установки погружного насоса

Автоматический насос для колодца с помощью троса подвешивается в колодце.
Инструкция по монтажу предлагает:

  • Укладывается в конце отрезка трубы насос, соединяемый с тройником, который ведет в трубопровод.
  • Разматывается электрический кабель для подключения насоса к электросети, и укладывается рядом с трубой.
  • После этого устанавливается на выходное отверстие агрегата обратный клапан. При этом используется паковочный сантехнический материал.
  • Пластиковая или латунная муфта присоединяется к обратному клапану. Как видно на фото.

Соединение насоса и тубы

  • Присоединяется к муфте труба.
  • Затем электрокабель крепится к водопроводной трубе, для устранения его болтанки в колодце. Кабель можно примотать к трубе с помощью изоленты с шагом в 0,5 метров или пластиковыми хомутами.

Совет: Приматывать электрокабель нужно с небольшим провисанием.

  • Подвесить насос в колодце можно на оцинкованном или капроновом тросе. Страховочный трос продевается в проушины, расположенные на оголовке насоса и надежно закрепляется.
  • После того как труба, электрический кабель и страховочный трос подготовлены, насос можно аккуратно опускать в колодец. При этом его нужно удерживать за страховочный трос. Запрещается за электрокабель поднимать насос.
  • После опускания насоса на необходимую глубину, нужно закрепить второй конец этого троса на каркасе.
  • Теперь соединяются вертикальный трубопровод и тройник. Для обеспечения герметизации соединения используется пакля и сантехпаста.
  • Через верх наружу выводится электрический кабель. Его можно завести в траншею, при планировке ввода его в дом таким способом.

Как подключить гидроаккумулятор и автоматику

Для работы насоса в автоматическом режиме и создания более комфортных условий, устанавливаются реле автоматики и гидроаккумулятор, представляющий собой мембранный бак, частично заполненный водой, а частично воздухом. Давление воздуха увеличивается при заполнении емкости с водой, когда уровень воды уменьшается, давление воздуха падает.
Одним словом гидроаккумулятор — перевалочный пункт для воды между скважиной и потребителями. Чтобы предотвратить постоянное включение насоса, при открывании крана сантехприбора, применяется гидроаккумулятор.

Он может работать несколько часов использования.
При падении в гидроаккумуляторе давления воздуха до критической отметки, может сработать реле давления и включить насос, который сразу заполнит гидроаккумулятор водой. Сразу после наполнения емкости, реле давления включает сигнал для отключения насоса.

Схема автоматической насосной станции

Порядок подключения:

  • В помещении устанавливаются гидроаккумулятор и реле давления.
  • Реле ставится сверху горизонтально, таким образом, конденсат не будет затекать внутрь.
  • Электрокабеля, которые подводятся к реле, должны защищаться гофрой.
  • Реле давления подсоединяется через УЗО, при этом ток утечки должен составлять 10 мА, и автомат, выполняющий отключения на 6 А.

Как монтируются насосы для колодцев с автоматикой хорошо видно на видео. В этой статье кратко излагаются общие принципы использования автоматизированных систем водозабора на приусадебных участках.


Погружной насос для колодца с автоматикой: центробежный агрегат

Погружной насос для колодца с автоматикой используют в частных домах и дачах для подачи воды из большой глубины (более 8 метров). Отличительная особенность оборудования – полное или частичное погружение под воду. В зависимости от принципа действия, насос для колодцев с автоматикой или без нее, разделяют на: центробежные, дренажные и вибрационные.

Содержание

  • Виды погружных насосов
    • Установка насоса
  • Виды автоматики
  • Сравнение погружного оборудования с насосной станцией.
  • Выбор погружных насосов

Виды погружных насосов

  1. Колодезный дренажный.

Применяют, чтобы быстро откачивать большие объемы воды и профессионального очищения колодцев.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Достоинства:

  • Перекачка чистой и загрязненной воды;
  • Производит десятки кубометров воды;
  • Применяют в канализационных и дренажных системах.
  1. Погружной центробежный.

В изготовлении конструкции использовали нержавеющую сталь. Имеет форму цилиндра.

Колодезный агрегат состоит из:

  • Центробежного двигателя;
  • Крыльчатки, которая выводит воду.

Чтобы погружное устройство постоянно охлаждалось его нужно полностью помещать в воду. Чтобы предупредить выкачку всей воды из скважины, применяют специальные устройства, которые сигнализируют, что в колодце минимальное количество воды. К ним относиться:

  • Биметаллический выключатель;
  • Электронная автоматическая система;
  • Поплавок-лягушка.

Хорошие эксплуатационные характеристики проявляет насос, который имеет поплавок.

Преимущества:

  • Погружается на глубину до 20 метров;
  • Поднимает воду до шестидесяти метров;
  • Производит 3.5 м3/час.

Совет! Для мутной и загрязненной воды лучше применять вибрационный насос (под воздействием частиц грязи центробежный насос быстро портиться).

  1. Погружной вибрационный.

Этот вид погружных насосов используют в качестве сезонного оборудования для дачи.

Преимущества:

  • Простая эксплуатация;
  • Высокая износостойкость;
  • Подъем воды до 60 метров.

Принцип работы. Возвратно-поступательные движения подвижного поршня создают давление воды. Поршень крепится к катушке индуктивности, которая оказывает давление  с помощью электродвижущей силы. Когда подается ток, он провоцирует возникновение магнитного поля, которое приводит в движение сердечник и поршень. Когда втягивается поршень, рабочая камера заполняется водой. На предельной точке втягивания размыкаются контакты, и перестает работать поле. На поршень действует пружина, создавая водное давление.

Установка насоса

Все колодезные насосы имеют единую технологию монтажа.

  1. Крепят насос на плотный трос, который фиксируют за отверстия, размещенные на устройстве.

Совет! Для большей надежности лучше использовать металлический с антикоррозийной защитой. Можно применять более дешевый, но менее надежный капроновый шнур.

  1. Поддерживая оборудования, опускают в воду. Устройство устанавливать не меньше чем за 30 см до дна.
  1. При монтаже, желательно, не затрагивать насосом стенки колодца.

Совет! Если подземные воды низкого качества, лучше выбрать оборудование с плавающим фильтром.

Виды автоматики

Понижение воды до критической отметки может спровоцировать перегрев устройства. Обычно электрические и механические части оборудования охлаждаются посредством отдачи тепла воде, в которой находится колодезный агрегат. Если уровень воды понижается, насос вынужден работать в сухой среде, что может повредить подшипники.

С помощью автоматики регулируется работа насоса и поддерживается нужное давление внутри водопровода.

  • Электрическая защита.

Для работы насоса используется ток. Плотность вещества прямопропорциональна силе затрачиваемого тока. Если камера наполняется воздухом, а не водой, сила тока падает в три раза. Датчиком фиксируется потребление тока и в случае падения, отключает оборудование.

В качестве защиты применяют электроды. Их помещают в воду выше критического показателя на пять сантиметров. Таким образом, устройство обесточивается до того, как начнет перегреваться.

  • Датчик давления воды.

Когда вместо воды устройство начинает качать воздух, начинает падать давление в водопроводе. Давление опускается до определенного уровня, и датчик автоматически отключает оборудование.

Некоторые устройства могут быть оснащены датчиками перегрева. Если температура насоса поднимается, он выключается.

  • Механическая защита.

Для защиты используют пластмассовый или пенопластовый поплавок, который с помощью тонкого капронового шнура соединен с датчиком. Если вода опускается ниже установленного уровня, насос прекращает работу. Если уровень воды нормализуется датчик, включит агрегат.

Чтобы защитить автоматический насос от повышенного или пониженного напряжения, его выравнивают с помощью стабилизатора, который работает с индуктивной нагрузкой.

Совет! Использование  стабилизатора, не рассчитанного на индуктивную нагрузку, может повредить сам стабилизатор и насос.

Сравнение погружного оборудования с насосной станцией.

Насосная станция гораздо сложнее в использовании (насос не находится в воде), нежели погружной агрегат. Неисправный обратный клапан предполагает работу насоса в режиме «сухого хода». Чтобы избежать порчи оборудования нужно устанавливать дополнительный насос.

Готовая станция оснащена гидравлическим аккумулятором до 10 литров. При большой затрате воды (стирка, использование душа), активность оборудования более шести раз в минуту. Это негативно влияет на износостойкость. Станция качает воду с глубины, не превышающей 9 метров. Расположив станцию в скважине, а гидравлический аккумулятор дома можно получить автоматическую систему водоснабжения. Но она будет в два раза дороже, чем погружное оборудование.

Выбор погружных насосов

Прежде чем приобрести устройство, нужно определиться на какую высоту и расстояние будет осуществляться подача воды. Для колодцев глубиной в двадцать метров подойдет любой вид оборудования (если расстояние подачи воды не большое).  Например: расстояние подачи 50 метров – высота подъема воды не ниже 20-ти метров, расстояние подачи 50-100 метров – высота подъема 40 метров.

На выбор оборудования влияет чистота воды. Для очищенных колодцев подойдут любые насосы, а для загрязненной воды – вибрационные.

Объем гидроаккумулятора: при небольшом потреблении – 50-60 литров, при значительном использовании – 100 литров.

Благодаря погружным насосам можно полностью наладить систему водоснабжения загородного участка или дома: от полива огорода, до удовлетворения бытовых нужд.

Strom Автоматический насос для цистерн

Марка: Swiss Pacific Pumps

СРАВНИТЕ С НАШИМ АВТОМАТИЧЕСКИМ НАСОСОМ СЕРИИ SPRINGER

Несмотря на то, что на протяжении многих лет нам нравилось носить с собой автоматические насосы Strom Automatic, мы любим наших клиентов еще больше, поэтому мы разработали собственную линейку автоматических насосов для более доступного варианта, одновременно улучшая общий дизайн и работу автоматических насосов. Ознакомьтесь с нашей экономичной альтернативой насосу Strom Automatic: АВТОМАТИЧЕСКИЕ насосы серии Springer мощностью 1/2 л.с. и 3/4 л.с. .

ПРОСТОТА УСТАНОВКИ, ПРОСТОТА ИСПОЛЬЗОВАНИЯ

Этот удобный и энергосберегающий насос представляет собой экономичную альтернативу погружному насосу Grundfos SBA. Как и насос SBA, цистерновый насос Strom Bottom оснащен функцией автоматического включения/выключения, и для работы модели не требуется внешний переключатель давления . Все, что вам нужно, это питание 115 В, а все остальное сделает насос! Подключите насос прямо к панели или специальной розетке и подключите его непосредственно к домашнему водопроводу, гидранту или ирригационной системе. Простое управление от внутреннего реле расхода и давления включает насос при падении давления (т. е. при открытии клапана) и выключает насос при остановке потока.

Корпус из нержавеющей стали со встроенным индуктором потока двигателя обеспечивает длительную и безопасную работу в воде на глубине от 9 дюймов до 150 футов.

Этот насос выпускается с мощностью 1/2 л.с. (НОВИНКА 2022 ГОДА!), 3/4 л.с. и 1 л.с. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Мы настоятельно рекомендуем использовать насос 1/2 л.с. почти для всех применений! Мы знаем, что заманчиво «добиться большего», но это не всегда лучшая идея с насосами. 1/2HP является подходящим размером почти для всех применений, особенно если цистерна находится в пределах 100 футов от вашего дома, а высота от пола цистерны до места, где вы хотите использовать воду, составляет 45 футов или меньше. Мы только порекомендуйте насос 3/4HP и 1HP для коммерческих установок или ирригационных установок, где требуется высокая скорость потока и высокое давление. См. приведенную ниже кривую производительности насоса, чтобы выбрать правильный насос для вашего применения.

Насосу Strom BSP требуется некоторая эластичность где-то в трубопроводе, чтобы реле давления/потока работали наиболее эффективно. Если вы используете этот насос для подключения непосредственно к садовому шлангу, а затем к системе орошения, эластичность садового шланга достаточна для выполнения этого требования. Тем не менее, для большинства применений рекомендуется наш дополнительный напорный бак объемом 2 галлона. и рекомендуется для продления срока службы насоса.

Мы предлагаем использовать эту помпу с плавающим впускным фильтром Strom. , который подает воду в ваш насос чуть ниже поверхности, где в резервуаре вода самого высокого качества.

НУЖНА ПОМОЩЬ В РЕШЕНИИ, ПОДХОДИТ ЛИ ЭТОТ НАСОС ДЛЯ ВАС?

Используйте нашу анкету Buying Guide чтобы помочь определить, подходит ли этот насос для вашего применения.

Этот насос идеально подходит для небольших домов/хижин, а также для подачи воды непосредственно из цистерны/резервуара для воды в незамерзающий гидрант или кран.

Этот насос не предназначен для перекачки на большие расстояния в гору (более 60 футов), поскольку он не сможет определить падение давления на вершине холма, поскольку органы управления насосом вкл/выкл являются внутренними. Для подъема в гору мы рекомендуем нашу серию Franklin C1. или цистерновые насосы серии Springer с напорным баком (расположите напорный бак на вершине холма). Также этот насос не рекомендуется для систем капельного орошения. Опять же, для этого мы рекомендуем наш Franklin C1. или цистерновые насосы серии Springer с напорными баками. Системы капельного орошения требовательны к насосам (они предназначены для работы с низким расходом и низким давлением, что является полной противоположностью того, для чего предназначен насос). Для питания капельных систем напорный бак необходим с внешним переключателем для управления насосом.

ВСТРОЕННАЯ ЗАЩИТА ОТ СУХОГО ХОДА

Strom BSP автоматически выключится, если обнаружит отсутствие воды, гарантируя, что двигатель насоса останется защищенным в сценариях работы всухую. Чтобы перезагрузить насос, как только вода снова окажется в баке, просто отключите насос от сети и снова включите его (при подключении насоса к розетке) или выключите выключатель, подающий питание на насос, и снова включите его через 15 секунд.

Если вы хотите, чтобы насос включался автоматически, когда вода возвращается в бак, просто добавьте нормально разомкнутый поплавковый выключатель. по вашему заказу, и мы предварительно подключим его к насосу для вас.

ХАРАКТЕРИСТИКИ

Модели: BSP005PF (1/2 л.с.), BSP007PF (3/4 л.с.), BSP010PF (1 л.с.)

Технические характеристики:
4-дюймовые рабочие колеса Noryl®
Корпус из нержавеющей стали 304
Двигатель 0,5, 0,75 и 1 л.с.
2 Провод, 115 В, 60 Гц
1 дюйм. Выход NPT
Минимальная рабочая глубина: 9 дюймов
Максимальная рабочая глубина: 150 футов
Размеры: высота 36 дюймов (можно уменьшить, сняв черное пластиковое основание насоса, предварительно прикрепленное к корпусу насоса)
Корпус насоса диаметром 3,8 дюйма
Дополнительный нижний стояк диаметром 4,8 дюйма

РАЗМЕР ПРОВОДА

УСТАНОВКА НАШИХ НАСОСОВ В ПОДЗЕМНЫХ РЕЗЕРВУАРАХ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если вы не уверены, какой насос подходит для вашего применения, ознакомьтесь с нашим Руководством по покупке насосов!

Щелкните здесь, чтобы получить руководство по продукту Strom BSP

Посетите нашу библиотеку дизайна БЕСПЛАТНО популярные системы сбора дождевой воды! Подробные прайс-листы для компонентов каждой системы связаны рядом с соответствующими планами.

*Фиксированная доставка применяется только к смежным заказам в США. Для международных заказов, пожалуйста, напишите нам для цитаты доставки.

Получить автоматический погружной водяной насос

Глубоко
Описание Цена (долл. США)
Интеллектуальный насос HydraPump (2000 галлонов в час)
119,95 $

Интеллектуальный автоматический насос HydraPump. Купить погружной водяной насос Smart. Готовы к прокачке™?
  • Уникальный – Большая производительность насоса 2000 галлонов в час позволяет быстро перекачивать воду. Погружной водяной насос Включает максимальный напор 36 футов (расстояние от источника воды до точки нагнетания) и откачивает воду менее чем на ⅓ дюйма
  • HydraSense — Датчик позволяет насосу работать автоматически. Насос запускается, когда обнаруживает наличие воды на расстоянии ⅓ дюйма
  • Мощный — Быстро перекачивает воду благодаря мощному двигателю, работающему от напряжения 120 В, с высокой производительностью и длительным сроком службы
  • Versatile — шланговые соединения позволяют подключать стандартный садовый шланг из коробки, или адаптер можно модифицировать для разных типов шлангов на этом погружном водяном насосе
  • Прочный – Изготовлен из прочного и устойчивого к коррозии пластика для максимальной портативности и долговечности
Не ждите, пока не станет слишком поздно, закажите погружной насос сегодня и будьте готовы!

Дополнительная информация

Ищете дополнительную информацию о том, как работает HydraPump Smart? Посмотреть Руководство.

Часто задаваемые вопросы о HydraPump

В. Как обслуживать мой погружной водяной насос?

A – Смотрите наши видео на нашем канале YouTube здесь.

В — Моя помпа пришла сломанной, что мне делать?

A — Если ваш насос был поврежден во время транспортировки, немедленно свяжитесь с нами по адресу [email protected], и мы постараемся разрешить вашу ситуацию.

В. Я мало что знаю о погружных насосах и беспокоюсь о том, как мне настроить мой насос. Что я должен делать?

A — Мы разрабатываем эти продукты, и у нас есть специалисты/инженеры, с которыми вы можете связаться, чтобы помочь вам решить проблемы с настройкой. Им не терпится услышать ваши вопросы! Пожалуйста, свяжитесь с нами по адресу [email protected].

В — Погружной водяной насос HydraPump Smart часто запускается и останавливается, почему?

A — Иногда конфигурация позволяет воде течь обратно к входу из выпускного шланга, что приводит к его циклическому включению и выключению.
