			Двутавры стальные горячекатаные 36 производится на сортопрокатных станах в нескольких вариантах исполнения — для подвесных путей и стандартные, с уклоном внутренних граней полок, из углеродистых и низколегированных марок стали. Двутавры стальные горячекатаные Размер Стандарт Марка Вес метра, кг Вес балки 12м, тн Балка двутавровая 36 ГОСТ 8239-89 Ст3 48,6 0,584 Балка двутавровая 36М ГОСТ 19425-74 Ст3 / 09Г2С 57,9 0,695 В таблице значения веса одного метра и веса балки приведены справочно, а расчеты произведены при номинальных размерах ширины, толщины и длины профиля. В соответствии с ГОСТ допускаются отклонения по каждой величине, которые в сумме могут дать до 6% увеличения фактического веса балки. Балка №36 применяется при производстве металлоконструкций, в малоэтажном строительстве жилых и промышленных зданий, сооружении складских и торговых комплексов, для укрепления и оснащения подземных сооружений. Купить балку 36 в нашей компании можно в любых количествах от 1-ой балки до вагонных норм, самовывозом или с доставкой на Ваш склад или объект. Доставка осуществляется автомобильным транспортом по Москве, Московской области и в другие регионы России. Цены Цена на стальную балку в нашей компании определяется индивидуально, в зависимости от объема заказа и других условий поставки. В последние годы цена на балку, как и на другой металлопрокат, меняется очень динамично, что затрудняет публикацию актуальной цены, соответствующей настоящему моменту. Просим Вас уточнять текущие цены и наличие интересующей продукции по телефону + 7(495) 669-29-10 или направляйте Ваш заказ. Вместе с Балкой №36 покупают: Швеллер Уголок Труба профильная Лист
	©s235group 2019 Разработка PavlinGrafic Металлопрокат, стальные трубы. Продажа со склада, транзитные поставки. Металлообработка, изоляция, цинкование. Доставка по Москве и Московской области.		Сорт Лист Труба Услуги Арматура Холоднокатаный Водопроводная Резка Балка Горячекатаный Электросварная Обработка Круг Рифленый Бесшовная Оцинкование Полоса Просечно-вытяжной Профильная Изоляция Уголок Оцинкованный Тонкостенная Доставка Швеллер Профнастил Оцинкованная

Размеры двутавровой балки ГОСТ 19425-74



Специальный двутавр (балка двутавровая): М — для подвесных путей (уклон внутренних граней не более 12%): №18М, 24М, 30М, 36М, 45М.

 Условные обозначения:

• h – высота двутавра;
• b – ширина полки;
• S – толщина стенки;
• t – средняя толщина полки;
• R – радиус внутреннего закругления;
• r – радиус закругления полки







№ балки	Размеры, h, мм	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
14С	140	80	5,5	9,1	16,9	59,17
20С	200	100	7	11,4	27,9	35,84
20Са	200	102	9	11,4	31,1	32,15
22С	220	110	7,5	12,3	33,1	30,21
27С	270	122	8,5	13,7	42,8	23,36
27Са	270	124	10,5	13,7	47,0	21,28
36С	360	140	14	15,8	71,3	14,03
18М	180	90	7	12	25,8	38,76
24М	240	110	8,2	14	38,3	26,11
30М	300	130	9	15	50,2	19,92
36М	360	130	9,5	16	57,9	17,27
45М	450	150	10,5	18	77,6	12,89

Примечания:



1. Масса 1 метра двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.
2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Балка двутавровая

Балки двутавровые обыкновенные имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в сантиметрах. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину по условиям устойчивости. Соотношение толщины стенки и высоты двутавра достигает 1/55. Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости. Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно горизонтальной оси, но небольшая ширина полок делает их малоустойчивыми относительно вертикальной оси.

Балки двутавровые с параллельными гранями полок прокатывают трех основных типов: нормальные двутавры (Б), широкополочные двутавры (Ш), колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1,65 (при малых высотах) до 1:1,25 (при больших высотах). Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси.

• 1. Сортамент и масса 1 м проката
• 2. Предельные отклонения размеров и массы

Сортамент на стальные двутавры с уклоном внутренних граней полок регламентируется ГОСТ 8239–89. Данный стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок. Уклон внутренних граней полок должен быть 6–12 %.

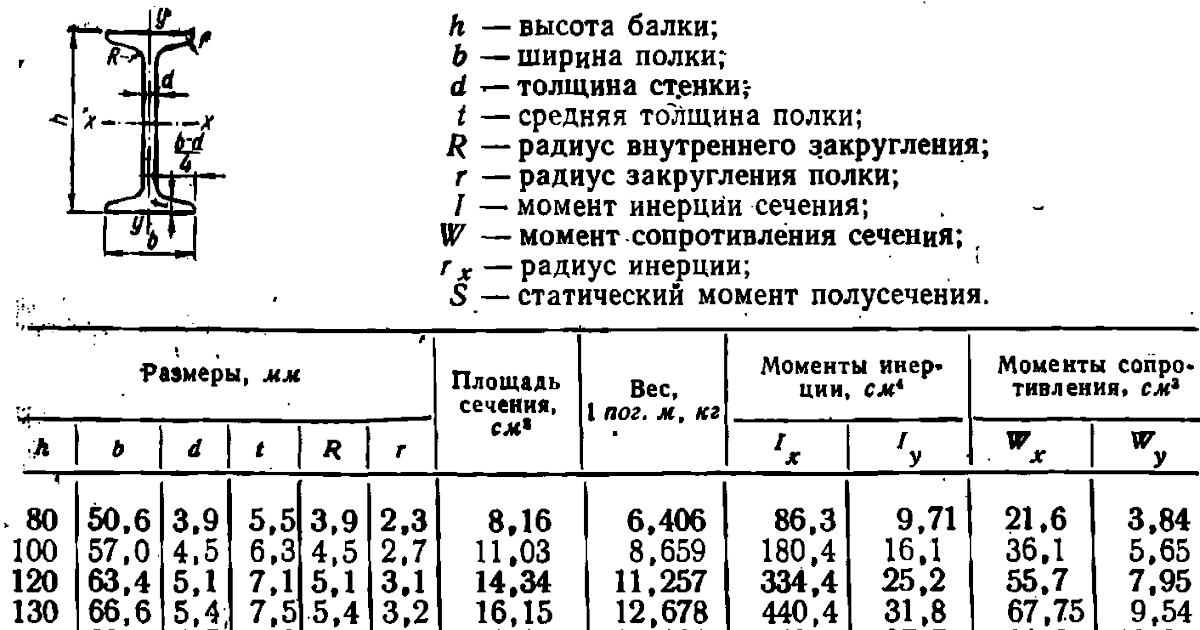

Рис. 1. Балка по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

По точности прокатки двутавры подразделяют на:

• повышенной точности — Б
• обычной точности — В.

Таблица 1. Размеры, масса и количество
метров в тонне двутавров стальных горячекатаных по ГОСТ 8239–89

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
	h	b	S	t
10	100	55	4,5	7,2	9,456	105,7
12	120	64	4,8	7,3	11,54	86,62
14	140	73	4,9	7,5	13,68	73,09
16	160	81	5	7,8	15,89	62,94
18	180	90	5,1	8,1	18,35	54,50
18а	180	100	5,1	8,3	19,92	50,20
20	200	100	5,2	8,4	21,04	47,53
20а*	200	110	5,2	8,6	22,69	44,08
22	220	110	5,4	8,7	24,04	41,60
22а*	220	120	5,4	8,9	25,76	38,82
24	240	115	5,6	9,5	27,34	36,57
24а*	240	125	5,6	9,8	29,40	34,02
27	270	125	6	9,8	31,53	31,71
27а*	270	135	6	10,2	33,88	29,51
30	300	135	6,5	10,2	36,48	27,41
30а*	300	145	6,5	10,7	39,17	25,53
33	330	140	7	11,2	42,25	23,67
36	360	145	7,5	12,3	48,55	20,60
40	400	155	8,3	13	56,96	17,56
45	450	160	9	14,2	66,50	15,04
50	500	170	10	15,2	78,64	12,72
55	550	180	11	16,5	92,66	10,79
60	600	190	12	17,8	108,0	9,263

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

Профили изготавливают длиной от 4 до 12 м. По длине профили подразделяют на:

• мерной длины;
• кратной мерной длины;
• немерной длины.

вернуться к содержанию

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b₁ — ширина укороченного фланца; b₂ — ширина удлиненного фланца; ∆ — перекос полки; f — прогиб стенки.

Таблица 2. Предельные отклонения размеров, мм

Параметр двутавра, показатель качества	Размер, мм	Точность прокатки
		повышенной	обычной
Высота, h	До 140 включ.	±2,0	±2,0
	От 140 до 180 включ.		±2,5
	От 180 до 300 включ.	±3,0	±3,0
	От 300 до 360 включ.		±3,5
	От 360 до 600 включ.	±4,0	±4,0
Ширина полки, b	До 73 включ.	±2,0	±2,0
	От 73 до 90 включ.		±2,5
	От 90 до 135 включ.		±3,0
	От 135 до 155 включ.	±3,0	±3,5
	От 155		±4,0
Толщина полки, t*	До 7,5 включ.	–0,4	–0,7
	От 7,5 до 8,9 включ.	–0,5	–0,7
	От 8,9 до 10,7 включ.	–0,6	–0,8
	От 10,7 до 12,3 включ.	–0,7	–1,0
	От 12,3 до 14,2 включ.	–0,8
	От 14,2 до 15,2 включ.	–0,9
	От 15,2	–1,0	–1,2
Перекос полки, ∆, при ширине b	От 55 до 190 включ.	Не более 0,0125 b	Не более 0,02 b
Отклонение отсимметричности δ,δ=(b1-b2)/2при ширине b	До 73 включ.	2,0	2,0
	От 73 до 90 включ.		2,5
	От 90 до 135 включ.		3,0
	От 135 до 145 включ.	3,0	3,5
	От 145		4,0
Длина	До 8 м включ.	+40	+40
	От 8 м	К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м	+80

* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.

Прогиб стенки, f, не должен превышать 0,15·S.

Кривизна двутавра не должна превышать 0,2 % длины.

Стандартом регламентируются предельные отклонения по массе 1 м двутавра. Они не должны превышать +3/-5 %.

вернуться к содержанию

• 1. Сортамент и масса 1 м проката
• 2. Предельные отклонения размеров и массы
• 3. Предельные отклонения по длине

Сортамент на балки двутавровые специальные регламентируется ГОСТ 19425–74. Данный стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армирования шахтных стволов (С) и швеллеры для автомобильной промышленности:

• для балок серии М уклон внутренних граней полок составляет 12 %;
• для балок серии С уклон внутренних граней полок составляет 16 %.

Рис. 1. Балка по ГОСТ 19425–74 с уклоном внутренних граней полок 12 % и 16 %

Условные обозначения: h — высота двутавра; b — ширина полки; S  — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

Радиусы закруглений на профилях не определяются и указываются для построения калибра.

По точности прокатки профили подразделяют на:

• высокой точности — А,
• обычной точности — В.

Таблица 1. Размеры, масса и количество
метров в тонне двутавров стальных горячекатаных по ГОСТ 19425–74

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
	h	b	S	t
14С	140	80	5,5	9,1	16,9	59,17
20С	200	100	7	11,4	27,9	35,84
20Са	200	102	9	11,4	31,1	32,15
22С	220	110	7,5	12,3	33,1	30,21
27С	270	122	8,5	13,7	42,8	23,36
27Са	270	124	10,5	13,7	47,0	21,28
36С	360	140	14	15,8	71,3	14,03
18М	180	90	7	12	25,8	38,76
24М	240	110	8,2	14	38,3	26,11
30М	300	130	9	15	50,2	19,92
36М	360	130	9,5	16	57,9	17,27
45М	450	150	10,5	18	77,6	12,89

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для по-строения калибра.

Балки выпускаются длиной от 4 до 13 м. По длине балки подразделяются на:

• мерной длины;
• кратной мерной длины;
• мерной длины с остатком до 5 % от массы партии;
• кратной мерной длины с остатком до 5 % от массы партии;
• немерной длины.

Остатком считаются профили длиной не менее 3 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров профилей, мм

Номер профиля	По высоте профиля		По ширине полки		По толщине полки
	Точность прокатки
	обычная	высокая	обычная	высокая
14	—	±2,0	±2,0	+1,0/-0,2	–0,06•t
18	±2,5	—	±2,5	—	а)
От 18 до 30	—	±3,0	—	±3,0	а)
36	±3,5	—	±3,5	—
45	±4,0	—	±4,0	—

а) — Плюсовые отклонения ограничиваются предельными отклонениями по массе

Стандартом регламентируются предельные отклонения по массе 1 м профиля. Они не должны превышать плюс +3/-5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20–60 т от каждых 400–500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.

вернуться к содержанию

Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

• для обычной точности прокатки:
  • +40 мм при длине до 8 м;
  • +80 мм при длине св. 8 м.
• для высокой точности прокатки:
  • +40 мм при длине до 8 м;
  • +5 мм на каждый метр свыше 8 м.

вернуться к содержанию

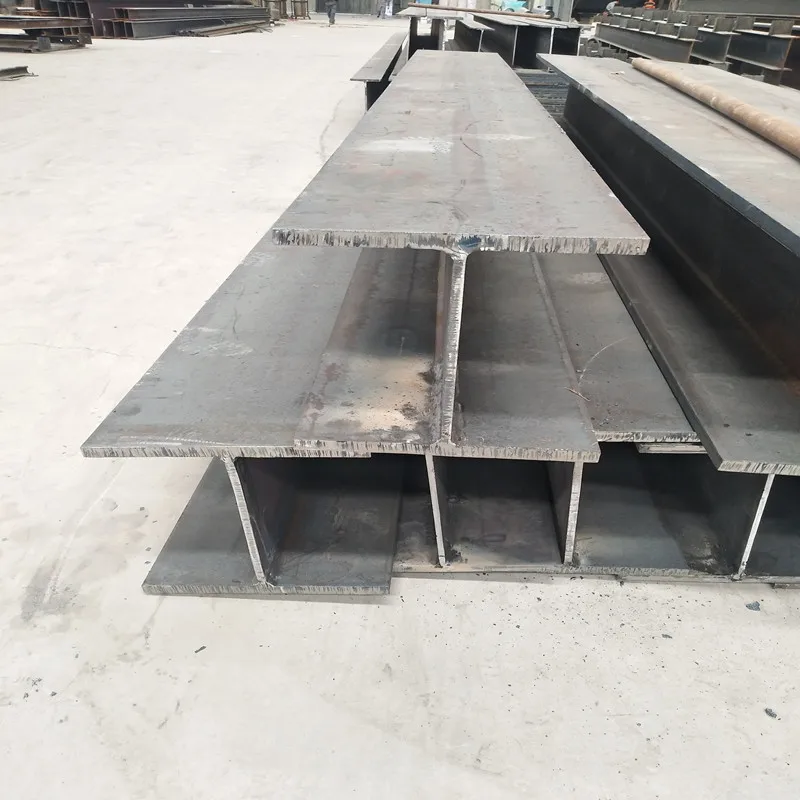

Рис. 1. Сварной двутавр

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки.

Таблица 1. Размеры, масса
и количество метров в тонне сварных двутавров по ТУ У 01412851.001–95
производства Днепропетровского завода металлоконструкций им. Бабушкина

Обозначение балки	Размеры, мм				Теоретическая масса 1 м, кг	Количество метров в тонне
	h	b	S	t
45БС1	444	200	8	12	64,06	15,6
45БС2	460	300	12	20	133,8	7,48
45БС3	448	180	8	14	65,94	15,2
50БС1	482	200	10	16	85,57	11,7
50БС2	482	300	12	16	117,8	8,49
50БС3	500	300	12	25	160,1	6,24
50БС4	510	300	14	30	190,8	5,24
55БС1	551	220	10	18	102,6	9,75
55БС2	547	200	10	16	90,67	11,0
60БС1	577	240	12	16	111,6	8,96
60БС2	585	240	12	20	126,7	7,89
60БС3	585	320	12	20	151,8	6,59
60БС4	595	320	14	25	185,5	5,39
60БС5	605	320	16	30	219,2	4,56
60БС6	597	190	12	16	101,0	9,91
70БС1	685	260	12	20	142,4	7,02
70БС2	685	320	14	20	171,4	5,84
70БС3	695	320	14	25	196,5	5,09
70БС4	705	320	16	30	231,7	4,32
70БС5	725	320	20	40	302,2	3,31
70БС6	692	230	12	16	119,9	8,34
80БС1	791	280	14	18	162,1	6,17
80БС2	815	300	18	30	248,0	4,03
90БС1	895	300	16	20	201,6	4,96
90БС2	927	300	16	36	276,9	3,61
100БС1	995	320	16	25	244,3	4,09
100БС2	1005	320	16	30	269,4	3,71
100БС3	1017	320	20	36	329,2	3,04
120БС1	1280	400	12	20	242,4	4,13
120БС2	1280	450	14	20	277,6	3,60
140БС1	1440	400	12	20	257,5	3,88
140БС2	1440	450	12	20	273,2	3,66
140БС3	1450	500	14	25	350,1	2,86
160БС1	1640	450	12	20	292,0	3,42
160БС2	1640	500	12	20	307,7	3,25
160БС3	1650	500	14	25	372,1	2,69
160БС4	1650	560	14	25	395,6	2,53
180БС1	1800	560	12	25	384,7	2,60
180БС2	1800	500	14	25	388,6	2,57
180БС3	1810	500	14	30	427,8	2,34
180БС4	1810	600	16	30	502,4	1,99
200БС1	2000	560	12	25	403,5	2,48
200БС2	2010	500	16	30	480,4	2,08
200БС3	2010	600	16	30	527,5	1,90

Примечание. Масса 1 м сварного двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

вернуться наверх

• 1. Сортамент и масса 1 м проката
• 2. Предельные отклонения размеров и массы
• 3. Предельные отклонения по длине

Сортамент на двутавровые балки с параллельными гранями полок определяется по ГОСТ 26020–83. Данный стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:

• Б — нормальные двутавры;
• Ш — широкополочные двутавры;
• К — колонные двутавры.

Рис. 1. Балка по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления.

Таблица 1. Размеры, масса и количество метров
в тонне двутавров стальных горячекатаных по ГОСТ 26020–83

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
	h	b	S	t
Нормальные двутавры
10Б1	100	55	4,1	5,7	8,104	123,4
12Б1	117,6	64	3,8	5,1	8,658	115,5
12Б2	120	64	4,4	6,3	10,37	96,43
14Б1	137,4	73	3,8	5,6	10,51	95,12
14Б2	140	73	4,7	6,9	12,89	77,55
16Б1	157	82	4	5,9	12,7	78,74
16Б2	160	82	5	7,4	15,77	63,4
18Б1	177	91	4,3	6,5	15,37	65,07
18Б2	180	91	5,3	8	18,8	53,2
20Б1	200	100	5,6	8,5	22,36	44,72
23Б1	230	110	5,6	9	25,83	38,71
26Б1	258	120	5,8	8,5	27,96	35,77
26Б2	261	120	6	10	31,16	32,09
30Б1	296	140	5,8	8,5	32,9	30,39
30Б2	299	140	6	10	36,64	27,29
35Б1	346	155	6,2	8,5	38,88	25,72
35Б2	349	155	6,5	10	43,31	23,09
40Б1	392	165	7	9,5	48,08	20,8
40Б2	396	165	7,5	11,5	54,72	18,27
45Б1	443	180	7,8	11	59,84	16,71
45Б2	447	180	8,4	13	67,47	14,82
50Б1	492	200	8,8	12	72,98	13,7
50Б2	496	200	9,2	14	80,73	12,39
55Б1	543	220	9,5	13,5	88,99	11,24
55Б2	547	220	10	15,5	97,92	10,21
60Б1	593	230	10,5	15,5	106,2	9,418
60Б2	597	230	11	17,5	115,6	8,65
70Б1	691	260	12	15,5	129,3	7,732
70Б2	697	260	12,5	18,5	144,2	6,937
80Б1	791	280	13,5	17	159,5	6,269
80Б2	798	280	14	20,5	177,9	5,622
90Б1	893	300	15	18,5	194	5,155
90Б2	900	300	15,5	22	213,8	4,676
100Б1	990	320	16	21	230,6	4,336
100Б2	998	320	17	25	258,2	3,873
100Б3	1006	320	18	29	285,7	3,5
100Б4	1013	320	19,5	32,5	314,5	3,18
Широкополочные двутавры
20Ш1	193	150	6	9	30,58	32,71
23Ш1	226	155	6,5	10	36,17	27,65
26Ш1	251	180	7	10	42,68	23,43
26Ш2	255	180	7,5	12	49,24	20,31
30Ш1	291	200	8	11	53,62	18,65
30Ш2	295	200	8,5	13	60,95	16,41
30Ш3	299	200	9	15	68,29	14,64
35Ш1	338	250	9,5	12,5	75,1	13,32
35Ш2	341	250	10	14	82,22	12,16
35Ш3	345	250	10,5	16	91,29	10,95
40Ш1	388	300	9,5	14	96,05	10,41
40Ш2	392	300	11,5	16	111,1	8,999
40Ш3	396	300	12,5	18	123,4	8,106
50Ш1	484	300	11	15	114,4	8,741
50Ш2	489	300	14,5	17,5	138,7	7,212
50Ш3	495	300	15,5	20,5	156,4	6,396
50Ш4	501	300	16,5	23,5	174	5,746
60Ш1	580	320	12	17	142,1	7,036
60Ш2	587	320	16	20,5	176,9	5,654
60Ш3	595	320	18	24,5	205,5	4,866
60Ш4	603	320	20	28,5	234,2	4,27
70Ш1	683	320	13,5	19	169,9	5,887
70Ш2	691	320	15	23	197,6	5,062
70ШЗ	700	320	18	27,5	235,4	4,249
70Ш4	708	320	20,5	31,5	268,1	3,73
70Ш5	718	320	23	36,5	305,9	3,269
Колонные двутавры
20K1	195	200	6,5	10	41,47	24,11
20K2	198	200	7	11,5	46,87	21,34
23K1	227	240	7	10,5	52,2	19,16
23K2	230	240	8	12	59,47	16,81
26K1	255	260	8	12	65,22	15,33
26K2	258	260	9	13,5	73,15	13,67
26K3	262	260	10	15,5	83,13	12,03
30K1	296	300	9	13,5	84,77	11,8
30K2	300	300	10	15,5	96,3	10,38
30К3	304	300	11,5	17,5	108,9	9,183
35К1	343	350	10	15	109,7	9,117
35К2	348	350	11	17,5	125,9	7,944
35K3	353	350	13	20	144,5	6,919
40К1	393	400	11	16,5	138	7,248
40К2	400	400	13	20	165,6	6,039
40K3	409	400	16	24,5	202,3	4,942
40К4	419	400	19	29,5	242,2	4,129
40К5	431	400	23	35,5	291,2	3,434
Двутавры дополнительной серии (Д)
24ДБ1	239	115	5,5	9,3	27,82	35,94
27ДБ1	269	125	6	9,5	31,93	31,31
36ДБ1	360	145	7,2	12,3	49,14	20,35
35ДБ1	349	127	5,8	8,5	33,58	29,78
40ДБ1	399	139	6,2	9	39,7	25,19
45ДБ1	450	152	7,4	11	52,63	19
45ДБ2	450	180	7,6	13,3	65,03	15,38
30ДШ1	300,6	201,9	9,4	16	72,72	13,75
40ДШ1	397,6	302	11,5	18,7	124,4	8,036
50ДШ1	496,2	303,8	14,2	21	155,3	6,437

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавры изготавливают длиной от 6 до 24 м. В зависимости от длины двутавры подразделяют на:

• мерной длины;
• мерной длины с отрезком;
• кратной мерной длины;
• кратной мерной длины с отрезком;
• немерной длины.

В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

Стандартом допускается изготовление двутавров ограниченной длины в пределах немерной.

Отрезком считаются двутавры длиной не менее:

• 3 м — для двутавров с линейной плотностью до 20 кг/м;
• 4 м — для двутавров с линейной плотностью свыше 20 кг/м.

Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:

• до 5 % от массы партии — для двутавров с линейной плотностью до 20 кг/м;
• до 8 % от массы партии — для двутавров с линейной плотностью свыше 20 до 50 кг/м;
• до 12 % от массы партии — для двутавров с линейной плотностью свыше 50 до 150 кг/м;
• до 20 % от массы партии — для двутавров с линейной плотностью свыше 150 кг/м.

вернуться к содержанию

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b — ширина полки; b₁ — ширина укороченного фланца; b₂ — ширина удлиненного фланца; ∆ — перекос полки; f — кривизна стенки по высоте сечения.

Таблица 2. Предельные отклонения по размерам и геометрической форме двутавров

Параметр двутавра	Интервал значений параметров, мм	Предельные отклонения, мм
Высота, h	h≤120	±2,0
	120<h<380	±3,0
	380≤h<580	±4,0
	h≥580	±5,0
Ширина полки, b	h≤120	±2,0
	h>120	±3,0
Толщина стенки, S	S≤4,4	±0,5
	4,4<S≤6,5	±0,7
	6,5<S<16,0	±l,0
	16,0≤S<23,0	±1,5
	23,0≤S	±2,0
Толщина полки, t	t≤6,3	±1,0
	6,3<t<16,0	±1,5
	16,0≤t<25,0	±2,0
	25,0≤t<40,0	±2,5
Перекос полки, ∆	h≤120	1
	120<h≤290	0,015•b≤3,0
	h>290	0,015•b≤4,0
Смещение полки, относительно стенки, δ,	h≤120	1,5
	120<h<190	2,5
	190≤h≤290	3
	h>290 b<220	3
	b≥220	4,5
Кривизна стенки по высоте сечения, f	h≤120	1
	120<h<380	1,5
Кривизна стенки по высоте сечения, f	380≤h≤680	2
	h>680	3

Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля. Отклонения линейной плотности двутавров от теоретической не должны превышать ±4,0 %.

вернуться к содержанию

Таблица 3. Предельные отклонения
по длине профилей мерной и кратной мерной длины

Длина профиля, мм	Интервал значений параметров	Предельные отклонения, мм
До 12 м включ.	h<790	+60/-0
До 12 м включ.	h≥790	+80/-0
От 12 м	—	+100/-0

Косина реза не должна приводить к превышению предельных отклонений по длине двутавров.

Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2·t, но не более 3 мм.

вернуться к содержанию

ASTM A36 Конструкционная двутавровая балка с широкими полками

в строительстве и машиностроении из-за его средней прочности. Низкое содержание углерода облегчает сварку, механическую обработку и формовку. Поэтому он часто используется в легких приложениях, где потребность в прочности не так важна.

Описание продукта:

• Артикул : Двутавровая балка с широкими полками ASTM A36.
• Технология : горячекатаная.
• Обработка поверхности : черный, оцинкованный, грунтованный.
• Размер : HEA, HEB и HEM.
• Примечание : Размеры двутавровой балки A36 изготавливаются на заказ в соответствии с вашим запросом.

Применение двутавровых балок ASTM A36:

• Строительные опорные балки для колонн, уголков и швеллеров.
• Платформы.
• Мосты.
• Базы машин.

Химический состав углеродистой двутавровой балки A36

Марка стали	Стили	Углерод, не более, %	Марганец, %	Фосфор, не более, %	Сера, не более, %	Кремний, %
А36	Стальные профили	0,26	—	0,04	0,05	≤0,40

Примечание : Содержание меди доступно при указании вашего заказа.

Углеродная двутавровая балка A36, механические свойства

Марка стали	Стили	Прочность на растяжение, тыс.фунтов/кв.дюйм [МПа]	Предел текучести, мин, тыс.фунтов/кв.дюйм [МПа]	Удлинение на 8 дюймов [200 мм], не менее, %	Удлинение на 2 дюйма [50 мм], не менее, %
А36	Стальные профили	58–80 [400–550]	36 [250]	20	21

ASTM A36 широкополочные размеры h-neam — HEA в соответствии с DIN1025-3

Пункт	Вес (кг/м)	Высота (мм)	Ширина фланца (мм)	Толщина стенки (мм)	Толщина фланца (мм)
HEA100	17,1	96	100	5	8
HEA120	20,3	114	120	5	8
HEA140	25,2	133	140	5,5	8,5
HEA160	31	152	160	6	9
HEA180	36,2	171	180	6	9,5
HEA200	43,2	190	200	6,5	10
HEA220	51,5	210	220	7	11
HEA240	61,5	230	240	7,5	12
HEA260	69,5	250	260	7,5	12,5
HEA280	77,9	270	280	8	13
HEA300	90	290	300	8,5	14
HEA320	99,5	310	320	9	15,5
ХЕА340	107,1	330	340	9,5	16,5
HEA360	114,2	350	360	10	17,5
HEA400	127,4	390	400	11	19
HEA450	142,7	440	450	11,5	21
HEA500	158	490	500	12	23
HEA550	169,2	540	550	12,5	24
HEA600	181,4	590	600	13	25

Размеры широкополочных двутавровых балок ASTM A36 — HEB в соответствии с DIN1025-2

Пункт	Вес (кг/м)	Высота (мм)	Ширина фланца (мм)	Толщина стенки (мм)	Толщина фланца (мм)
HEB100	20,8	100	100	6	10
HEB120	27,3	120	120	6,5	11
HEB140	34,4	140	140	7	12
HEB160	43,5	160	160	8	13
HEB180	52,2	180	180	8,5	14
HEB200	62,5	200	200	9	15
HEB220	72,9	220	220	9,5	16
HEB240	84,8	240	240	10	17
HEB260	94,8	260	260	10	17,5
HEB280	105	280	280	10,5	18
HEB300	119,3	300	300	11	19
HEB320	129,5	320	300	11,5	20,5
HEB340	136,6	340	300	12	21,5
HEB360	144,8	360	300	12,5	22,5
HEB400	158	400	300	13,5	24
HEB450	174,3	450	300	14	26
HEB500	190	500	300	14,5	28
HEB550	202,8	550	300	15	29
HEB600	216,1	600	300	15,5	29

Размеры широкополочных двутавровых балок ASTM A36 — HEM в соответствии с DIN1025-4

Пункт	Вес (кг/м)	Высота (мм)	Ширина фланца (мм)	Толщина стенки (мм)	Толщина фланца (мм)
ХЕМ 100	42,6	120	106	12	20
ПОЛУ 120	53,1	140	126	12,5	21
ПОЛУ 140	64,5	160	146	13	22
ПОЛУ 160	77,8	180	166	14	23
ПОЛУ 180	90,6	200	186	14,5	24
ХЕМ 200	105	220	206	15	25
ПОЛУ 220	119,3	240	226	15,5	26
ХЕМ 240	160	270	248	18	32
ПОЛУ 260	175,3	290	268	18	32,5
ПОЛУ 280	192,7	310	288	18,5	33
ХЕМ 300	242,6	340	310	21	39
ХЕМ 320	249,7	359	309	21	40
ХЕМ 340	252,8	377	309	21	40
ХЕМ 360	254,8	395	308	21	40
ХЕМ 400	260,9	432	307	21	40
ПОЛУ 450	268,1	478	307	21	40
ХЕМ 500	275,1	524	306	21	40
ХЕМ 550	283,4	572	306	21	40
ХЕМ 600	290,5	620	305	21	40

Стальные балки ASTM A36, используемые на складе

Запрос на наш продукт

Hebei Jinshi Industrial Metal Co. , Ltd. [email protected]

При обращении к нам укажите свои подробные требования.
Это поможет нам дать вам действительное предложение.

Полное имя *

Адрес электронной почты *

Код страны * + Номер телефона *

Ваш сайт

Сообщение *

стальных балок | Самая популярная стальная балка с широкими полками

Балки

Стальные балки Обычно называемые двутавровыми балками из-за своей формы, балки обеспечивают большую несущую способность при использовании в горизонтальном положении или в качестве колонн. Самым популярным из них является стальная балка с широкими полками , также известная как H-образная или W-образная балка с неконическими полками. Эта форма балки имеет более широкий профиль для дополнительной горизонтальной прочности, что делает ее идеальной для балки дома, мостовой балки и прицепа. Стандартные американские балки , также известные как Junior Beams или S Beams, имеют конические полки для дополнительной прочности, когда ваша нагрузка сосредоточена на полках.

BeamsDownload

Beams – Structural A-36 / A529

SIZE	LBS/ FT	FLANGE WIDTH	WEB THICKNESS	LBS 20′	LBS 40 ′	LBS 50′	LBS 60′
A		B	C
3	5.70	2.330	.170	114	228	285	342
3	7.50	2.509	.349	150	300	375	450
4	7,70	2,663	. 0074	.214	200	400	500	600
6	12.50	3.332	.230	250	500	625	750
6	17.25	3.565	.465	345	690	863	1035
8	18.40	4.000	.270	368	736	920	1104
8	23.00	4.171	.441	460	920	1150	1380
10	25.40	4.660	.310	508	1016	1270	1524
10	35.00	4.944	.0073 2100
12	31.80	5.000	.350	636	1272	1590	1908
15	42. 90	5.500	.410	858	1716	2145	2574

Младшие балки A529

РАЗМЕР	ФУНТ/ФУТ	FLANGE	WEB	LBS/20′	LBS/40′	LBS/50′	LBS/60′
A		B	C
6	4,40	1,844	.0056	8	6.50	2.281	.135	130	260	325	390
10	9.00	2.688	.155	180	360	450	540
12	11. 80	3.063	.175	236	472	590	708

Wide Flange Beams A992 1111566995899 5.0073 15.0.0073 10.00

Номинальный размер в дюймах	фунтов/футов	Глубина секции в дюймах	Широта фланца в дюймах	Толщина фланцев в дюймах	. В дюймах
. C	D
4 x 4	13,0	4,16	4,060	.345	.280
.0074	16.0	5.00	5.000	.360	.240
6 x 4	9.0	5.90	3.940	.215	.170
6 x 4	12,0	6,00	4,030	.279	.230
6 x 4	16,0	6.28	4,03074	6. 28	4,03074	5.99	5.990	.260	.230
6 x 6	20.0	6.20	6.018	.367	.258
6 x 6	25.0	6.37	6.080	.456	.320
8 x 4	10.0	7.90	3.940	.204	.170
8 x 4	13.0	8.00	4.000	.254	.230
8 x 4	15.0	8.12	4.015	.314	.245
8 x 5 1/4	18.0	8.14	5.250	.330	.230
8 x 5 1/4	21.0	8.28	5.270	.400	.250
8 x 6 1 /2	24,0	7.93	6. 500	.398	.245
8 x 6 1/2	28.0	8.06	6.540	.463	.285
8 x 8	31.0	8.00	8.000	.433	.288
8 x 8	35.0	8.12	8.027	.493	.315
8” H – Piling	36,0	8.02	8.155	.445	.445
8 x 8	40.0	8.25	8.077	.558	.365
8 x 8	48.0	8.50	8.117	.683	.405
10 x 4	12,0	9,87	3,960	. 211074	3,960	. 21074	3,960	. 21074	3,960	. 21074	3,960	. 21074	3,960	. 21074	3,960	4.000	.269	.230
10 x 4	17.0	10.12	4.010	.329	.240
10 x 4	19.0	10.25	4,020	.394	.250
10 x 5 3/4	22,0	10,17	5,750	.36074494	5,750	. 26,0	10.33	5.770	.440	.260
10 x 5 3/4	30.0	10.47	5.810	.510	.300
10 x 8	33.0	9.75	7.964	.433	.292
10 x 8	39.0	9.94	7.990	.528	.318
10 x 8	45.0	10.12	8.022	.618	. 350
10” H – Piling	42.0	9.70	10.075	.420	.415
10 x 10	49.0	10.00	10.00	.558	.340

Wide Flange Beams A992 Large

NOMINAL SIZE IN INCHES	LBS/FT	DEPTH OF SECTION IN INCHES	FLANGE WIDTH IN INCHES	FLANGE THICKNESS IN INCHES	WEB THICKNESS IN INCHES
		A	B	C	D
12 x 4	14.0	11.91	3,970	.2244	3,970	.0073 . 200
12 x 4	16.0	11.99	3.990	.265	.220
12 x 4	19.0	12.16	4.010	.349	. 240
12 x 4	22.0	12.31	4.030	.424	.260
12 x 6 1/2	26.0	12.22	6.490	.380	.230
12 x 6 1/2	30.0	12.34	6.520	.440	.260
12 x 6 1/2	35.0	12.50	6.560	.520	.300
12 x 8	40.0	11.94	8.00	.516	.294
12 x 8	45.0	12.06	8.042	0,576	.336
12 x 8	50. 0	12.19	8.077	.640	.371
14 x 5	22.0	13.72	5.000	.335	.230
14 x 5	26.0	13.89	5.025	.418	.225
14 x 6 3/4	30.0	13.86	6.733	.383	.270
14 x 6 3/4	34.0	14.00	6.750	.453	.287
14 x 8	43.0	13.68	8.000	. 528	.308
14 x 10	61.0	13.89	9.995	.645	.375
16 x 5 1/2	26.0	15.65	5.500	.345	.250
16 x 5 1/2	31.0	15.84	5. 525	.442	.275
16 x 7	36.0	15.85	6.992	.428	.299
16 x 7	40.0	16.00	7.000	.503	.307
16 x 7	50.0	16.25	7.073	.628	.380
16 x 7	57.0	16.43	7.120	.715	.430
18 x 6	35.0	17.71	6.000	.429	.298
18 x 6	40.0	17.90	6.018	.524	.316
18 x 6	46.0	18.06	6.060	.605	.360
18 x 7 1/2	50,0	18,00	7,500	. 18,12	7,532	.630	. 390
21 x 6 1/2	44,0	20,66	6.50074	.45550.66	6.50074	.455.666	6.50074	. 40073	6.50074	. 40073	.	50,0	20,83	6.530	.535	.380
21 x 8 1/4	68.0	21.13	8.270	.685	.430
24 x 7	55.0	23.63	7.000	.500	.375
24 x 9	76.0	23.92	8.990	.680	.440

NOMINAL SIZE IN INCHES	LBS/FT	WT LBS/20′	WT LBS/30′	WT LBS/40′	WT LBS/50′	WT LBS/60′
12 x 4	14.0	280	420	560	700	840
12 x 4	16. 0	320	480	640	800	960
12 x 4	19,0	380	570	760	950	1140
12 x 4	22.0	440	660	880	1100	1320
12 x 6 1/2	26.0	520	780	1040	1300	1560
12 x 6 1/2	30.0	600	900	1200	1500	1800
12 x 6 1/2	35.0	700	1050	1400	1750	2100
12 x 8	40.0	800	1200	1600	2000	2400
12 x 8	45.0	900	1350	1800	2250	2700
12 x 8	50. 0	1000	1500	2000	2500	3000
14 x 5	22.0	440	660	880	1100	1320
14 x 5	26.0	520	780	1040	1300	1560
14 x 6 3/4	30.0	600	900	1200	1500	1800
14 x 6 3/4	34.0	680	1020	1360	1700	2040
14 x 8	43.0	860	1290	1720	2150	2580
14 x 10	61.0	1220	1830	2440	3050	3660
16 x 5 1/2	26.0	520	780	1040	1300	1560
16 x 5 1/2	31. 0	620	930	1240	1550	1860
16 x 7	36.0	720	1080	1440	1800	2160
16 x 7	40.0	800	1200	1600	2000	2400
16 x 7	50.0	1000	1500	2000	2500	3000
16 x 7	57.0	1140	1710	2280	2850	3420
18 x 6	35.0	700	1050	1400	1750	2100
18 x 6	40.0	800	1200	1600	2000	2400
18 x 6	46.0	920	1380	1840	2300	2760
18 x 7 1/2	50. 0	1000	1500	2000	2500	3000
18 x 7 1/2	55.0	1100	1650	2200	2750	3300
21 x 6 1/2	44.0	880	1320	1760	2200	2640
21 x 6 1/2	50.0	1000	1500	2000	2500	3000
21 x 8 1 /4	68.0	1360	2040	2720	3400	4080
24 x 7	55.0	1100	1650	2200	2750	3300
24 x 9	76.0	1520	2280	3040	3800	4560

Луч

Вт • BEAMCLAMP

Структурные сечения — данные W Beam
Метрика	Глубина	эт. Ширина	эт. Толстый
W100X19.3	4 1/8	4	3/8
W130X23.8	5	5	3/8
W130X28.1	5 1/8	5	16.07.
W150X13.5	5 7/8	4	3/16
В150С18	6	4	1/4
W150X22,5	6	6	1/4
W150X24	6 1/4	4	3/8
W150X29.8	6 1/4	6	3/8
W150X37.1	6 3/8	6 1/8	16.07.
В200С15	7 7/8	4	3/16
W200X19.3	8	4	1/4
W200X22,5	8 1/8	4	16.05.
W200X26.6	8 1/8	5 1/4	16. 05.
W200X31.3	8 1/4	5 1/4	3/8
W200X35.9	7 7/8	6 1/2	3/8
W200X41.7	8	6 1/2	16.07.
W200X46.1	8	8	16.07.
В200С52	8 1/8	8	1/2
W200X59	8 1/4	8 1/8	16 сентября
W200X71	8 1/2	8 1/8	16.11.
W200X86	8 3/4	8 1/4	13/16
В200С100	9	8 1/4	15/16
W250X17.9	9 7/8	4	3/16
W250X22.3	10	4	1/4
W250X25.3	10 1/8	4	16.05.
W250X28.4	10 1/4	4	3/8
W250X32. 7	10 1/8	5 3/4	3/8
W250X38.5	10 3/8	5 3/4	16.07.
W250X44.8	10 1/2	5 3/4	1/2
W250X49.1	9 3/4	8	16.07.
W250X58	9 7/8	8	1/2
W250X67	10 1/8	8	5/8
W250X73	10	10	16 сентября
В250С80	10 1/8	10	5/8
W250X89	10 1/4	10 1/8	16.11.
В250С101	10 3/8	10 1/8	3/4
В250С115	10 5/8	10 1/4	7/8
В250С131	10 7/8	10 1/4	1
В250С149	11 1/8	10 3/8	1 1/8
В250С167	11 3/8	10 3/8	1 1/4
W310X21	11 7/8	4	1/4
W310X23. 8	12	4	1/4
W310X28.3	12 1/8	4	3/8
W310X32.7	12 1/4	4	16.07.
W310X38.7	12 1/4	6 1/2	3/8
W310X44.5	12 3/8	6 1/2	16.07.
В310С52	12 1/2	6 1/2	1/2
В310С60	12	8	1/2
W310X67	12	8	16 сентября
W310X74	12 1/4	8 1/8	5/8
W310X79	12	10	16 сентября
W310X86	12 1/4	10	5/8
W310X97	12 1/8	12	5/8
В310С107	12 1/4	12	16.11.
В310С117	12 3/8	12 1/8	3/4
В310С129	12 1/2	12 1/8	13/16
В310С143	12 3/4	12 1/8	7/8
В310С158	12 7/8	12 1/4	1
В310С179	13 1/8	12 3/8	1 1/8
В310С202	13 3/8	12 3/8	1 1/4
В310С226	13 3/4	12 1/2	1 3/8
В310С253	14	12 5/8	1 9/16
В310С283	14 3/8	12 5/8	1 3/4
В310С313	14 3/4	12 3/4	1 7/8
В310С342	15	12 7/8	2 1/16
В310С375	15 3/8	13	2 1/4
В310С415	15 7/8	13 1/8	2 1/2
В310С454	16 3/8	13 1/4	2 16. 11.
В310С500	16 7/8	13 3/8	2 15/16
W360X32,9	13 3/4	5	16.05.
В360С39	13 7/8	5	16.07.
В360С44	13 7/8	6 3/4	3/8
В360С51	14	6 3/4	16.07.
W360X57.8	14 1/8	6 3/4	1/2
В360С64	13 5/8	8	1/2
В360С72	13 3/4	8	5/8
W360X79	13 7/8	8	16.11.
В360С91	13 7/8	10	5/8
В360С101	14	10	3/4
В360С110	14 1/8	10 1/8	13/16
В360С122	14 1/4	10 1/8	7/8
В360С134	14	14 1/2	16. 11.
В360С147	14 1/8	14 5/8	3/4
В360С162	14 3/8	14 5/8	7/8
В360С179	14 1/2	14 5/8	15/16
В360С196	14 5/8	14 3/4	1
В360С216	14 3/4	15 1/2	1 1/16
В360С237	15	15 5/8	1 3/16
В360С262	15 1/4	15 5/8	1 5/16
В360С287	15 1/2	15 3/4	1 7/16
В360С314	15 3/4	15 3/4	1 9/16
В360С347	16	15 7/8	1 3/4
В360С382	16 3/8	16	1 7/8
В360С421	16 3/4	16 1/8	2 1/16
В360С463	17 1/8	16 1/4	2 1/4
В360С509	17 1/2	16 3/8	2 1/2
В360С551	17 7/8	16 1/2	2 16. 11.
В360С592	18 1/4	16 5/8	2 7/8
В360С634	18 5/8	16 3/4	3 1/16
В360С677	19	16 7/8	3 3/16
В360С744	19 5/8	17	3 1/2
W360X818	20 1/4	17 1/4	3 13/16
В360С900	20 7/8	17 3/8	4 3/16
В360С990	21 5/8	17 5/8	4 1/2
В360С1086	22 3/8	17 7/8	4 15/16
В360С1202	22 7/8	18 1/2	5 1/8
W410X38.8	15 3/4	5 1/2	3/8
W410X46.1	15 7/8	5 1/2	16.07.
W410X53	15 7/8	7	16. 07.
В410С60	16	7	1/2
W410X67	16 1/8	7	16 сентября
В410С75	16 1/4	7 1/8	5/8
В410С85	16 3/8	7 1/8	16.11.
В410С100	16 3/8	10 1/4	16.11.
В410С114	16 1/2	10 1/4	3/4
В410С132	16 3/4	10 3/8	7/8
W410X149	17	10 3/8	1
В460С52	17 3/4	6	16.07.
В460С60	17 7/8	6	1/2
W460X68	18	6	5/8
W460X74	18	7 1/2	16 сентября
W460X82	18 1/8	7 1/2	5/8
W460X89	18 1/4	7 1/2	16. 11.
W460X97	18 3/8	7 5/8	3/4
В460С106	18 1/2	7 5/8	13/16
W460X113	18 1/4	11	16.11.
В460С128	18 3/8	11 1/8	3/4
В460С144	18 5/8	11 1/8	7/8
W460X158	18 3/4	11 1/4	15/16
W460X177	19	11 1/4	1 1/16
В460С193	19 1/4	11 1/8	1 3/16
В460С213	19 1/2	11 1/4	1 5/16
В460С235	19 3/4	11 1/4	1 7/16
W530X66	20 3/4	6 1/2	16.07.
W530X74	20 7/8	6 1/2	16 сентября
W530X85	21	6 1/2	5/8
W530X92	21	8 1/4	5/8
В530С101	21 1/8	8 1/4	16. 11.
В530С109	21 1/4	8 1/4	3/4
В530С123	21 3/8	8 3/8	13/16
W530X138	21 5/8	8 3/8	15/16
W530X150	21 3/8	12 1/4	13/16
В530С165	21 1/2	12 3/8	7/8
В530С182	21 5/8	12 3/8	15/16
В530С196	21 7/8	12 1/2	1 1/16
W530X219	22	12 1/2	1 1/8
В530С248	22 1/2	12 3/8	1 3/8
В530С272	22 3/4	12 1/2	1 1/2
В530С300	23	12 5/8	1 5/8
W610X82	23 5/8	7	1/2
W610X92	23 3/4	7	16 сентября
В610С101	23 3/4	9	16 сентября
В610С113	23 7/8	9	16. 11.
В610С125	24 1/8	9	3/4
В610С140	24 1/4	9 1/8	7/8
В610С153	24 1/2	9	1
В610С155	24	12 3/4	3/4
W610X174	24 1/4	12 3/4	7/8
В610С195	24 1/2	12 7/8	15/16
В610С217	24 3/4	12 7/8	1 1/16
В610С241	25	13	1 1/4
В610С262	25 1/4	12 7/8	1 5/16
В610С285	25 1/2	13	1 7/16
В610С307	25 3/4	13	1 9/16
В610С341	26	13 1/8	1 3/4
В610С372	26 3/8	13 1/8	1 7/8
В610С415	26 3/4	13 1/4	2 1/16
В610С455	27 1/2	13 1/2	2 1/2
W610X498	28 1/2	13 3/4	3
В610С551	295/8	14 1/8	3 16 сентября
В690С125	26 3/4	10	5/8
В690С140	28 1/8	10	3/4
В690С152	27 3/4	10	13/16
В690С170	27 5/8	10 1/8	15/16
В690С192	27 3/8	10	1 1/8
В690С217	27 5/8	14	1
В690С240	27 1/4	14	1 1/16
В690С265	27 1/8	14 1/8	1 3/16
В690С289	26 7/8	14	1 5/16
В690С323	28 3/8	14 1/8	1 1/2
В690С350	28 5/8	14 1/4	1 5/8
В690С384	29	14 1/4	1 3/4
В690С457	29 5/8	14 1/2	2 1/16
В690С500	30 3/8	14 5/8	2 1/2
В690С548	31 5/8	15	3
В690С802	32 1/2	15 1/4	3 16 сентября
В760С134	29 1/2	10 3/8	16 сентября
В760С147	29 5/8	10 1/2	16. 11.
В760С161	29 7/8	10 1/2	3/4
В760С173	30	10 1/2	7/8
В760С185	30 1/8	10 1/2	15/16
В760С196	30 1/4	10 1/2	1
В760С220	30 5/8	10 1/2	1 3/16
В760С257	30 1/2	15	1 1/16
В760С284	30 5/8	15	1 3/16
В760С314	31	15 1/8	1 5/16
В760С350	31 1/4	15	1 1/2
В760С389	31 5/8	15 1/8	1 5/8
В760С434	32	15 1/4	1 7/8
В760С484	32 3/8	15 3/8	2 1/16
В760С531	33 1/4	15 5/8	2 16. 07.
В760С582	34 1/4	15 7/8	3
W840X176	33 7/8	11 1/2	3/4
W840X193	33 1/8	11 1/2	7/8
В840С210	33 1/4	11 1/2	15/16
W840X226	33 1/2	11 5/8	1 1/16
В840С251	33 7/8	11 1/2	1 1/4
W840X299	33 5/8	15 3/4	1 1/8
В840С329	33 7/8	15 3/4	1 1/4
W840X359	34 1/8	15 7/8	1 3/8
W840X392	34 1/2	15 3/4	1 9/16
В840С433	34 7/8	15 7/8	1 3/4
W840X473	35 1/8	16	1 7/8
W840X527	35 1/2	16 1/8	2 1/16
В920С201	35 1/2	12	13/16
В920С223	35 7/8	12	15/16
W920X238	36	12	1
В920С253	36 1/4	12	1 1/8
В920С271	36 1/4	12 1/8	1 3/16
W920X289	36 1/2	12 1/8	1 1/4
В920С313	36 3/4	12 1/8	1 3/8
П920С342	35 7/8	16 1/2	1 1/4
В920С345	37 1/8	12 1/8	1 9/16
В920С365	36 1/8	16 1/2	1 3/8
В920С381	37 3/8	12 1/4	1 3/4
В920С387	36 1/4	16 1/2	1 7/16
В920С417	36 1/2	16 5/8	1 9/16
В920С446	36 3/4	16 5/8	1 16. РубрикаРазное
