Подбираем направляющую для откатных ворот
Как подобрать направляющую балку для откатных ворот?
Для ворот откатного типа — это направляющая балка, которая приваривается к полотну створки ворот. Профиль перемещается по роликовым опорам любых из линиек комплектующих для откатных ворот: МИКРО, ЭКО, ЕВРО и МАКС, находящимся внутри него. В сечении данный элемент конструктива представляет собой швеллер с загнутыми краями различного сечения (от 60*55 мм до 130*135 мм). Конструкция направляющей балки не позволяет полотну ворот соскочить с роликовых опор. Направляющая балка изготавливается из качественной высокопрочной стали с минимальным показателем гибкости, что обеспечивается при прокатном производстве на современном оборудовании ОАО «Северсталь». Она должна обеспечивать целостность всей системы при весе створки ворот от 350 кг и более, с возможностью таких нагрузок, как 2 тн.
Обычно направляющая балка и жесткая воротная рама объединены между собой в единую конструкцию или направляющая балка приваривается к готовому полотну откатных ворот.
Направляющая балка

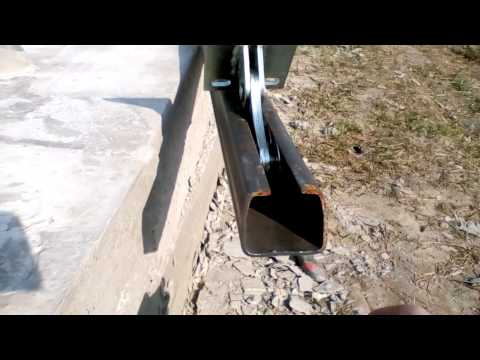

Направляющая балка играет важную роль в бесперебойной работе любых ворот. От нее зависит плавность и бесшумность хода полотна откатных ворот. От качества функционирования направляющей зависит и общая износостойкость конструкции, а, следовательно, и срок службы. Поэтому при выборе надо обратить внимание на следующие характеристики:
- равномерность сечения по длине направляющей, что исключает сбой в движении роликовых опор. Кроме этого нижняя и верхняя части должны быть параллельны;
- грани, которые не должны иметь сколов, заусенцев и неровностей;
- весовой запас, который для идеальной работы должен быть в 1,5 раза больше, чем фактический вес конструкции;
- материал, из которого выполнена балка. Лучший выбор – конструкционная сталь большой прочности;
- толщину профиля, поскольку тонкий вариант не сможет обеспечить долговечность.
Например, достойный выбор для конструкции:
- до 350 кг направляющая 60*55 мм с толщиной стенки 3 мм; 1.1. Для ширины проема ворот до 3,0 м – длина направляющей 4,5 м. 1.2. Для ширины проема ворот до 3,5 м – длина направляющей 5,3 м. 1.3. Для ширины проема ворот до 4 м – длина направляющей 6,0 м.
- до 500 кг направляющая 60х70 мм с толщиной стенки 3,5 мм; 2.1. Для ширины проема ворот до 3,5 м – длина направляющей 5,0 м. 2.2. Для ширины проема ворот до 4,0 м – длина направляющей 6,0 м. 2.3. Для ширины проема ворот до 5,0 м – длина направляющей 7,0 м.
- до 800 кг направляющая 89х74 мм с толщиной стенки 4,5 мм; 3.1. Для ширины проема ворот до 4,0 м – длина направляющей 6,0 м; 3.2. Для ширины проема ворот до 5,0 м – длина направляющей 7,0 м; 3.3. Для ширины проема ворот до 6,0 м – длина направляющей 8,0 м; 3.4. Для ширины проема ворот до 7,0 м – длина направляющей 9,0 м;
4.1. Для ширины проема до 8,0 м – длина направляющей 12,0 м; 4.2. Для ширины проема до 12,0 м – длина направляющей 18,0 м.Своими руками направляющую балку для откатных ворот изготовить очень сложно, а обычный швеллер использовать нельзя. Поэтому направляющая приобретается уже готовая. Лучше всего покупать готовые комплекты оборудования, которые выбираются в зависимости от типа откатных ворот, ширины проема и веса створки.
Ищете, где купить отличного качества комплектующие для распашных, откатных и подвесных ворот в Санкт-Петербурге? Предлагаем услуги группы компаний «АНТА». Мы реализуем данную продукцию по доступным ценам с 1995 года, а на сайте регулярно обновляем информацию об актуальных выгодных предложениях. Покупая у нас, Вы не оплачиваете необоснованные наценки, а наоборот – экономите Ваши денежные средства. Оплату можно произвести наличным при получении продукции или безналичным расчетом, таким образом — наиболее удобным для Вас способом.
Чтобы приобрести комплектующие для откатных ворот от группы компаний «АНТА» – свяжитесь с нами одним при помощи одного из ниже представленных способов:
Качественная направляющая балка для откатных ворот
Здравствуйте, дорогие читатели! В данной статье я расскажу вам о том, как выбрать качественную направляющую балку для откатных ворот.
Это очень важный момент при обустройстве своего дачного участка или коттеджа, потому что от качества исполнения балки, зависит долговечность использования откатных ворот, а также отсутствие таких проблем, как лязг, скрежет и заклинивание при эксплуатации.
Размеры направляющей
Стоит понимать, что конструкция раздвижных ворот, предполагает наличие противовеса, который фиксирует их в надежной позиции, когда они закрыты, то есть большую часть времени их использования.
Длина противовеса составляет половину от общей длины створки откатных ворот по нижнему/верхнему краю. Соответственно, направляющая балка должна быть в 1,5 раза длиннее самого полотна. Например, ваши откатные ворота имеют размеры 3х1,6 метра, тогда размер направляющей – 4,5 метра. Если створка размером 4х2 метра, то рельс имеет длину 6 метров и так далее.
Для более тяжелых и массивных откатных ворот, обшитых, например, не профнастилом, а массивом дерева, противовес следует увеличить для большей надежности.
Толщина же стенок, должны составлять не менее 3,5 миллиметров. Важно проверять этот параметр перед покупкой, потому что тонкостенные направляющие быстро искривляются под весом полотна.
Здесь большой выбор направляющих https://vorota-center.com.ua/napravlyaushchaya-balka-dlya-okatnykh-vorot/ которые соответствуют всем требованиям.
Материал
Хорошие направляющие балки для откатных ворот изготавливаются из так называемой конструкционной стали, которая обычно применяется в строительстве и тяжёлом машиностроении. Очень важно содержание углерода в металле, поскольку откатные ворота – довольно тяжелая конструкция, которая оказывает большую статическую нагрузку на свою фурнитуру (основой которой является рельс и роликовая опора) – для них следует использовать только рельсы из высокоуглеродистой, твердой стали, это поможет избежать её изгибания со временем.
Многие недобросовестные производители экономят на материале, потому что для обработки твердой стали нужны более продвинутые станки, да и стоимость самого сырья тоже немаленькая.
Однако такая экономия очень критично сказывается на долговечности откатных ворот.
Исполнение
Третьим пунктом при выборе балки для откатных ворот является её непосредственное исполнение. Она должна быть идеально ровной, не поленитесь проверить это с помощью уровня во время покупки. Кривая конструкция имеет неприятные последствия в виде скрежета, и может привести к заклиниванию роликов при открывании.
Также важна ровность нижних полок – в направляющей балке для откатных ворот высокого качества, полки строго параллельны верхней плоскости и друг другу. Иначе, будет происходить неправильное приложение нагрузки на подшипники, двигающиеся внутри рельса, вследствие чего они очень скоро сотрутся.
Из производителей хочется отметить отечественных Свiт Ворiт и Rolling Expert, балки этих брендов являются лучшими на рынке, о чем явно говорит расширенная гарантия на них, предоставленная в магазине Vorota Center – от 8 до 10 лет.
Автор. Мартынюк Виктор
h4 Качественная направляющая балка для откатных ворот
Здравствуйте, дорогие читатели! В данной статье я расскажу вам о том, как выбрать качественную направляющую балку для откатных ворот.
Это очень важный момент при обустройстве своего дачного участка или коттеджа, потому что от качества исполнения балки, зависит долговечность использования откатных ворот, а также отсутствие таких проблем, как лязг, скрежет и заклинивание при эксплуатации.
h4 Размеры направляющей
Стоит понимать, что конструкция раздвижных ворот, предполагает наличие противовеса, который фиксирует их в надежной позиции, когда они закрыты, то есть большую часть времени их использования.
Длина противовеса составляет половину от общей длины створки откатных ворот по нижнему/верхнему краю. Соответственно, направляющая балка должна быть в 1,5 раза длиннее самого полотна. Например, ваши откатные ворота имеют размеры 3х1,6 метра, тогда размер направляющей – 4,5 метра. Если створка размером 4х2 метра, то рельс имеет длину 6 метров и так далее. Для более тяжелых и массивных откатных ворот, обшитых, например, не профнастилом, а массивом дерева, противовес следует увеличить для большей надежности.
Толщина же стенок, должны составлять не менее 3,5 миллиметров. Важно проверять этот параметр перед покупкой, потому что тонкостенные направляющие быстро искривляются под весом полотна.
h4 Материал
Хорошие направляющие балки для откатных ворот изготавливаются из так называемой конструкционной стали, которая обычно применяется в строительстве и тяжёлом машиностроении. Очень важно содержание углерода в металле, поскольку откатные ворота – довольно тяжелая конструкция, которая оказывает большую статическую нагрузку на свою фурнитуру (основой которой является рельс и роликовая опора) – для них следует использовать только рельсы из высокоуглеродистой, твердой стали, это поможет избежать её изгибания со временем.
Многие недобросовестные производители экономят на материале, потому что для обработки твердой стали нужны более продвинутые станки, да и стоимость самого сырья тоже немаленькая. Однако такая экономия очень критично сказывается на долговечности откатных ворот.
h4 Исполнение
Третьим пунктом при выборе балки для откатных ворот является её непосредственное исполнение.
Она должна быть идеально ровной, не поленитесь проверить это с помощью уровня во время покупки. Кривая конструкция имеет неприятные последствия в виде скрежета, и может привести к заклиниванию роликов при открывании.
Также важна ровность нижних полок – в направляющей балке для откатных ворот высокого качества, полки строго параллельны верхней плоскости и друг другу. Иначе, будет происходить неправильное приложение нагрузки на подшипники, двигающиеся внутри рельса, вследствие чего они очень скоро сотрутся.
Из производителей хочется отметить отечественных Свiт Ворiт и Rolling Expert, балки этих брендов являются лучшими на рынке, о чем явно говорит расширенная гарантия на них, предоставленная в магазине Vorota Center – от 8 до 10 лет.
h4 Качественная направляющая балка для откатных ворот
Здравствуйте, дорогие читатели! В данной статье я расскажу вам о том, как выбрать качественную направляющую балку для откатных ворот. Это очень важный момент при обустройстве своего дачного участка или коттеджа, потому что от качества исполнения балки, зависит долговечность использования откатных ворот, а также отсутствие таких проблем, как лязг, скрежет и заклинивание при эксплуатации.
h4 Размеры направляющей
Стоит понимать, что конструкция раздвижных ворот, предполагает наличие противовеса, который фиксирует их в надежной позиции, когда они закрыты, то есть большую часть времени их использования.
Длина противовеса составляет половину от общей длины створки откатных ворот по нижнему/верхнему краю. Соответственно, направляющая балка должна быть в 1,5 раза длиннее самого полотна. Например, ваши откатные ворота имеют размеры 3х1,6 метра, тогда размер направляющей – 4,5 метра. Если створка размером 4х2 метра, то рельс имеет длину 6 метров и так далее. Для более тяжелых и массивных откатных ворот, обшитых, например, не профнастилом, а массивом дерева, противовес следует увеличить для большей надежности.
Толщина же стенок, должны составлять не менее 3,5 миллиметров. Важно проверять этот параметр перед покупкой, потому что тонкостенные направляющие быстро искривляются под весом полотна.
h4 Материал
Хорошие направляющие балки для откатных ворот изготавливаются из так называемой конструкционной стали, которая обычно применяется в строительстве и тяжёлом машиностроении.
Очень важно содержание углерода в металле, поскольку откатные ворота – довольно тяжелая конструкция, которая оказывает большую статическую нагрузку на свою фурнитуру (основой которой является рельс и роликовая опора) – для них следует использовать только рельсы из высокоуглеродистой, твердой стали, это поможет избежать её изгибания со временем.
Многие недобросовестные производители экономят на материале, потому что для обработки твердой стали нужны более продвинутые станки, да и стоимость самого сырья тоже немаленькая. Однако такая экономия очень критично сказывается на долговечности откатных ворот.
h4 Исполнение
Третьим пунктом при выборе балки для откатных ворот является её непосредственное исполнение. Она должна быть идеально ровной, не поленитесь проверить это с помощью уровня во время покупки. Кривая конструкция имеет неприятные последствия в виде скрежета, и может привести к заклиниванию роликов при открывании.
Также важна ровность нижних полок – в направляющей балке для откатных ворот высокого качества, полки строго параллельны верхней плоскости и друг другу.
Иначе, будет происходить неправильное приложение нагрузки на подшипники, двигающиеся внутри рельса, вследствие чего они очень скоро сотрутся.
Из производителей хочется отметить отечественных Свiт Ворiт и Rolling Expert, балки этих брендов являются лучшими на рынке, о чем явно говорит расширенная гарантия на них, предоставленная в магазине Vorota Center – от 8 до 10 лет.
Надежные направляющие для откатных ворот
Для эффективного функционирования откатных ворот нужна качественная фурнитура.
Все комплектующие необходимы для слаженной работы механизма.
К основным элементам фурнитуры относятся:
- направляющие;
- роликовые тележки;
- улавливатель;
- заглушки.
Важный элемент конструкции – направляющая, которая может быть полированной, оцинкованной и т.д. Она является надежным основанием, которое соединяет систему с каретками и служит основой во время движении. Этот элемент может располагаться как внизу, так и вверху.
Типы откатных ворот
Вся фурнитура рассчитана на определенные параметры, такие как вес и длина.
Комплекты дополнительных деталей имеют различия в соответствии с видами ворот.
По типу конструкции откатные ворота могут быть:

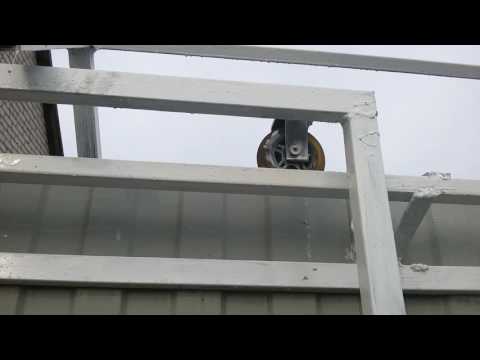

Подвесные откатные ворота широко использовались в советские времена. Их часто монтировали на территориях промышленных предприятий.
Для них несущий рельс устанавливался над их проемом на уровне 4−5 метров. К этой детали подвешивалось все полотно с помощью роликовых тележек. Это было слишком громоздко. Но это только усиливало ее надежность.
Эта характеристика является важной для промышленных зон. При этом такие системы долговечны. Некоторые из них сохранились до сих пор. К их недостаткам относится ограничение высоты транспорта при въезде, а также высокая стоимость.

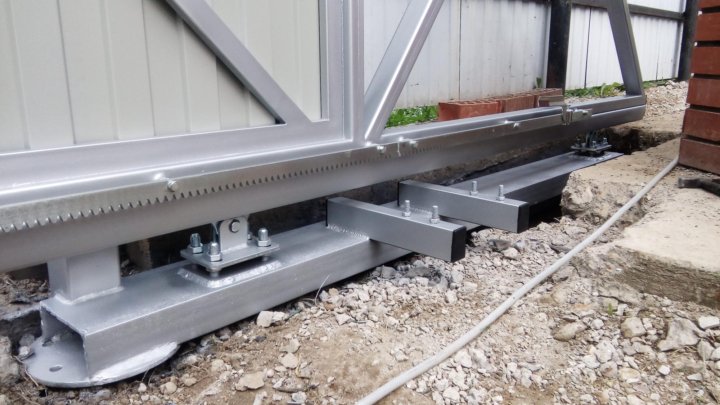

Консольные откатные ворота сегодня довольно распространены. Они не имеют подвесных балок и балок снизу. Их можно установить с высоким уровнем герметичности.
Полотно крепится к профилю с помощью роликовых тележек на фундаменте, который, в свою очередь, располагается сбоку от проема.
Консольные конструкции очень эффективны в эксплуатации. Они делятся на виды в зависимости от места расположения балок. Эти элементы могут находиться в середине и внизу.
Направляющая для откатных ворот: основные характеристики
Направляющая балка − важное комплектующее в проезде любого вида. Это прокатанная профильная труба, имеющая сложное геометрическое исполнение. При этом она не квадратная.
Для изготовления таких труб используется специальная сталь. Она обладает более жесткими свойствами, чем обычная, так как рельс должен обеспечивать надежность и устойчивость всей конструкции вместе с другой фурнитурой.
Направляющие профили для откатных ворот делятся и по другим параметрам, таким как вес. Проезды по размеру бывают маленькие, средние и большие. Для каждого из их видов применяется определенная разновидность профиля.
Системы имеющие вес до 400 кг. требуют стандартные комплекты фурнитуры. Размер трубы составляет 60х70 мм.
Для ворот весом до 810 кг. необходимый размер рельса равен 85х95 мм.
Для больших проемов целесообразно купить рельс размером 169х184 мм. Для изготовления разных балок используется сталь различной толщины. Чем больше размер ворот, тем толще должна быть сталь. Это повышает общую надежность и долговечность.
Несущие конструкции производятся из черной стали и оцинкованной. Оцинкованная поверхность более износостойкая и в меньшей степени подвержена коррозии. Но для ее эффективной покраски необходима специальная грунтовка. Такую грунтовку часто достаточно сложно найти в продаже.
Более выгодными получаются черные направляющие рельсы. Их значительно легче красить. В последнее время эти комплектующие пользуются повышенным спросом. При этом соотношение их качества и цены достаточно высокое.
Безопасность направляющих для откатных ворот
Важная функция ворот − это обеспечение безопасности. Направляющие обусловливают надежность, так как они удерживают вес всего полотна.
Такое исполнение, в первую очередь, обеспечивает безопасность монтажа и эксплуатации.
Для этого необходимо тщательно подбирать точные параметры балок.
В вопросе обеспечения безопасности не последнюю роль играет стабилизация. За стабилизацию отвечают ролики, подставки под них и другие элементы. Для обеспечения полной безопасности во время эксплуатации в течение продолжительного времени стабилизация очень важна.
Комплектующие для откатных ворот обеспечивают полноценное функционирование конструкции. Для обеспечения эффективности работы воротного механизма важно выбирать качественные компоненты и строго определенных параметров.
Основные комплектующие для откатных ворот своими руками
Сегодня откатные ворота стали самой популярной конструкцией для многих владельцев дач, частных домов, коттеджей или таунхаусов.
Главными преимуществами такого рода ворот считаются:
- Возможность установки такой конструкции абсолютно в любом месте, т. к. нет ограничений относительно размеров свободного пространства, находящегося перед ними. Если все конструктивные соответствующие особенности грамотно предварительно продумать, то в данные ворота сможет въехать любой по высоте автомобиль.
- Удобство использования конструкции. К примеру, нет сложности в процессе открывания/закрывания ворот в условиях сильного порыва ветра, что характерно для распашных конструкций.
- Универсальность ворот. В зависимости от конкретной специфики эксплуатации конструкции можно выбрать абсолютно любые габариты полотна. Вариантов множество — ворота данного типа могут быть как легкими, так и утяжеленными.
- Разнообразие внешней отделки ворот. Обычно для этого применяют материалы такого плана, как профнастил, сэндвич-панели, металлопрофиль или древесина.
- Привлекательный внешний вид конструкций – существенный дополнительный «плюс» таких ворот.
Технические решения, которые в нынешнее время используют в процессе создания откатных ворот, зависимо от специфики конструкции, могут серьезно отличаться. Соответственно, их исполнение также может быть различным. Оно зависит, в основном, от расположения балки – ее можно устанавливать вверху, посередине или внизу.
Для работы откатных ворот нужна специальная фурнитура. Большинство наших соотечественников сейчас предпочитает ворота делать самостоятельно, а фурнитуру приобретать готовую. Но можно изготовить комплектующие для откатных ворот своими руками и, соответственно, максимально удешевить стоимость всей конструкции.
Перечень необходимых комплектующих
В базовую комплектацию такой конструкции обязательно входят:
- две роликовые каретки;
- направляющая балка;
- два уловителя;
- ограничитель;
- заглушки;
- концевой/накатной ролик.
Каждый из элементов, которые перечислены выше, выполняет свои определенные функции — эффективная работа всей конструкции возможна исключительно при условии наличия абсолютно всех комплектующих. Заводская фурнитура намного удобней в процессе эксплуатации по сравнению с самодельной – кроме того, все ее детали между собой отлично взаимодействуют.
Единственный недостаток готового комплекта — его высокая стоимость, что, соответственно, заставляет людей находить альтернативные варианты.
Но изготовить дома комплектующие для ворот непросто – это требует наличия определенных материалов/инструментов, а также определенного качества проведения работ.
Изготовление направляющей балки своими руками

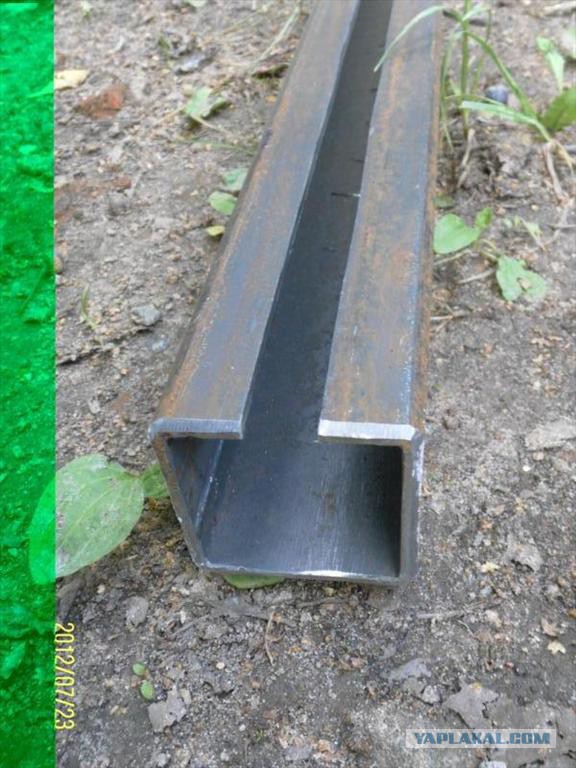

Направляющая балка называться может по-разному: рельс, швеллер или консоль. В заводских условиях это изделие изготавливают из стального профиля, который имеет сложную геометрическую форму — в домашних условиях ее невозможно повторить. Длина такой балки от 5 до 7 м, а толщина металла 3,5-5 мм. Данная деталь является самой важной и наиболее габаритной из всего комплекта. При самостоятельном ее изготовлении следует грамотно подобрать материал, с учетом веса полотна и ширины створки.
Длина балка обязана быть в 1,5 раза больше, чем ширина ворот. Оптимальный вариант для самодельной консоли — это квадратная труба, которая имеет сечение 60мм х 60мм х 4мм. Ее длина, при этом, должна равняться ширине ворот, которая умножена на 1,5. Нужно тщательно очистить трубу от окалины и ржавчины, а также хорошо отшлифовать ее поверхность.
Если на трубе есть сварочный продольный шов, нужно сделать его боковым и отшлифовать изнутри. Нередко такие швы серьезно мешают роликам передвигаться по направляющей, соответственно подготовить внутреннюю поверхность нужно не менее тщательно, чем наружную.
Процесс самостоятельного изготовления роликовых кареток

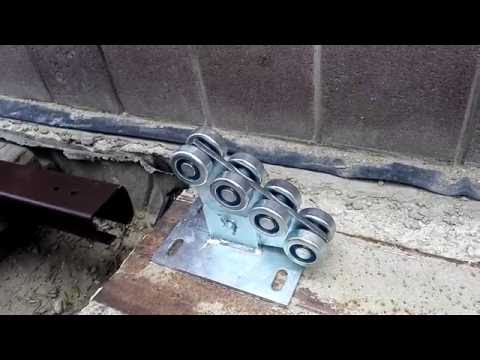

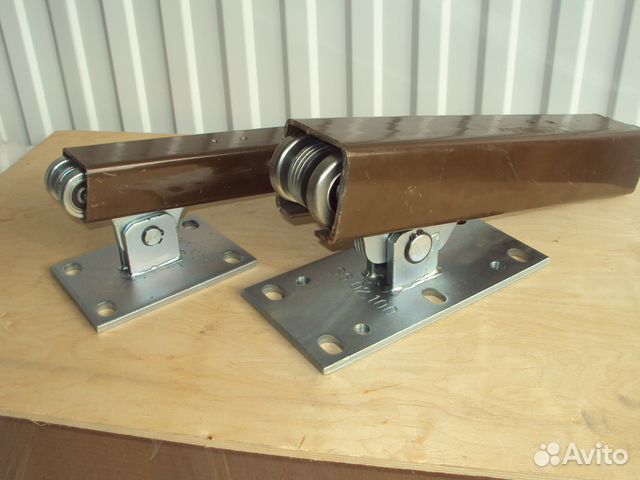

Тележки или роликовые каретки на себя принимают нагрузку от створки, которая движется и переносят ее на фундамент конструкции ворот. Профиль совместно с установленной рамой благодаря кареткам передвигается вдоль проема ворот. На каждой из кареток имеется по 8 роликов – они могут быть и полимерными, и металлическими.
Уровень качество заводских кареток значительно выше, чем сделанных своими руками. Но грамотно изготовленные самостоятельно каретки могут прослужить относительно длительный период времени.
Как ролики оптимально использовать подшипники от генератора автомобиля «Жигули». Внутренний диаметр такого подшипника должен находиться в пределах 14 — 40мм – он должен не просто помещаться в трубу, но еще и свободно двигаться по ней.
Для осей кареток часто используются шпильки М18 – их предварительно следует разрезать на куски определенной длины. Кроме этого, нужна небольшая пластина железа, толщина которой составляет от 8 мм – она необходима для создания основания каретки.
Более тонкий металл пластины не сможет выдержать вес конструкции ворот и погнется!
Процесс создания каретки относительно прост: пластины из металла размечаются, болгаркой обрезается лишнее, затем просверливаются отверстия, необходимые для крепления подшипников. Диаметр этих отверстий должен быть равен диаметру оси. В процессе сверления мастера рекомендуют для охлаждения применять масло – это позволит металлу не перегреться.
Оси примеряются к отверстиям и обрезаются до нужной длины. После этого на оси одеваются шайбы, затем подшипники, которые максимально крепко прикручиваются. При этом подшипники до приваривания основы обязательно следует набить смазкой.
Балки и каретки – это самые сложные в плане изготовления комплектующие, которые необходимы для создания откатных ворот своими руками.
Все остальные элементы такой конструкции создать в домашних условиях значительно проще.
направляющая балка и роликовые каретки
Оглавление статьи:
- Перечень необходимых комплектующих
- Процесс самостоятельного изготовления роликовых кареток
Сегодня откатные ворота стали самой популярной конструкцией для многих владельцев дач, частных домов, коттеджей или таунхаусов.
Главными преимуществами такого рода ворот считаются:
- Возможность установки такой конструкции абсолютно в любом месте, т. к. нет ограничений относительно размеров свободного пространства, находящегося перед ними. Если все конструктивные соответствующие особенности грамотно предварительно продумать, то в данные ворота сможет въехать любой по высоте автомобиль.
- Удобство использования конструкции. К примеру, нет сложности в процессе открывания/закрывания ворот в условиях сильного порыва ветра, что характерно для распашных конструкций.
- Универсальность ворот. В зависимости от конкретной специфики эксплуатации конструкции можно выбрать абсолютно любые габариты полотна. Вариантов множество — ворота данного типа могут быть как легкими, так и утяжеленными.
- Разнообразие внешней отделки ворот. Обычно для этого применяют материалы такого плана, как профнастил, сэндвич-панели, металлопрофиль или древесина.
- Привлекательный внешний вид конструкций – существенный дополнительный «плюс» таких ворот.
Технические решения, которые в нынешнее время используют в процессе создания откатных ворот, зависимо от специфики конструкции, могут серьезно отличаться. Соответственно, их исполнение также может быть различным. Оно зависит, в основном, от расположения балки – ее можно устанавливать вверху, посередине или внизу.
Для работы откатных ворот нужна специальная фурнитура. Большинство наших соотечественников сейчас предпочитает ворота делать самостоятельно, а фурнитуру приобретать готовую. Но можно изготовить комплектующие для откатных ворот своими руками и, соответственно, максимально удешевить стоимость всей конструкции.
Перечень необходимых комплектующих
В базовую комплектацию такой конструкции обязательно входят:
- две роликовые каретки;
- направляющая балка;
- два уловителя;
- ограничитель;
- заглушки;
- концевой/накатной ролик.
Каждый из элементов, которые перечислены выше, выполняет свои определенные функции — эффективная работа всей конструкции возможна исключительно при условии наличия абсолютно всех комплектующих.
Заводская фурнитура намного удобней в процессе эксплуатации по сравнению с самодельной – кроме того, все ее детали между собой отлично взаимодействуют.
Единственный недостаток готового комплекта — его высокая стоимость, что, соответственно, заставляет людей находить альтернативные варианты. Но изготовить дома комплектующие для ворот непросто – это требует наличия определенных материалов/инструментов, а также определенного качества проведения работ.
Изготовление направляющей балки своими руками
Направляющая балка называться может по-разному: рельс, швеллер или консоль. В заводских условиях это изделие изготавливают из стального профиля, который имеет сложную геометрическую форму — в домашних условиях ее невозможно повторить. Длина такой балки от 5 до 7 м, а толщина металла 3,5-5 мм. Данная деталь является самой важной и наиболее габаритной из всего комплекта. При самостоятельном ее изготовлении следует грамотно подобрать материал, с учетом веса полотна и ширины створки.
Длина балка обязана быть в 1,5 раза больше, чем ширина ворот. Оптимальный вариант для самодельной консоли — это квадратная труба, которая имеет сечение 60мм х 60мм х 4мм. Ее длина, при этом, должна равняться ширине ворот, которая умножена на 1,5. Нужно тщательно очистить трубу от окалины и ржавчины, а также хорошо отшлифовать ее поверхность.
Если на трубе есть сварочный продольный шов, нужно сделать его боковым и отшлифовать изнутри. Нередко такие швы серьезно мешают роликам передвигаться по направляющей, соответственно подготовить внутреннюю поверхность нужно не менее тщательно, чем наружную.
Процесс самостоятельного изготовления роликовых кареток
Тележки или роликовые каретки на себя принимают нагрузку от створки, которая движется и переносят ее на фундамент конструкции ворот. Профиль совместно с установленной рамой благодаря кареткам передвигается вдоль проема ворот. На каждой из кареток имеется по 8 роликов – они могут быть и полимерными, и металлическими.
Уровень качество заводских кареток значительно выше, чем сделанных своими руками. Но грамотно изготовленные самостоятельно каретки могут прослужить относительно длительный период времени.
Как ролики оптимально использовать подшипники от генератора автомобиля «Жигули». Внутренний диаметр такого подшипника должен находиться в пределах 14 — 40мм – он должен не просто помещаться в трубу, но еще и свободно двигаться по ней. Для осей кареток часто используются шпильки М18 – их предварительно следует разрезать на куски определенной длины. Кроме этого, нужна небольшая пластина железа, толщина которой составляет от 8 мм – она необходима для создания основания каретки.
Более тонкий металл пластины не сможет выдержать вес конструкции ворот и погнется!
Процесс создания каретки относительно прост: пластины из металла размечаются, болгаркой обрезается лишнее, затем просверливаются отверстия, необходимые для крепления подшипников. Диаметр этих отверстий должен быть равен диаметру оси.
Оси примеряются к отверстиям и обрезаются до нужной длины. После этого на оси одеваются шайбы, затем подшипники, которые максимально крепко прикручиваются. При этом подшипники до приваривания основы обязательно следует набить смазкой.
Балки и каретки – это самые сложные в плане изготовления комплектующие, которые необходимы для создания откатных ворот своими руками. Все остальные элементы такой конструкции создать в домашних условиях значительно проще.
Фурнитура для скользящих ворот, направляющие ролики, улавливатели ворот, колеса с V-образными канавками, цепь, колесные коробки, фурнитура для консольных ворот, фурнитура для подвесных амбарных дверей
Gate Depot имеет широкий ассортимент оборудования для скользящих ворот , включая цепь, болты натяжителя цепи, натяжные ролики в сборе, направляющие ролики, улавливатели ворот, точки швартовки, V-образные направляющие, упоры V-образных направляющих, колеса с V-образными канавками, колесные коробки, крепления пластины, колеса для трубчатых направляющих, нейлоновые консольные ролики, консольные направляющие и каретки в сборе.
Мы предлагаем продукцию от Duraget, DoorKing, Eagle, Liftmaster, Ramset, Locinox, Lockey и Communelo. Если вы ищете замки для ворот, вам нужно вернуться на одну страницу назад и щелкнуть категорию замков для ворот. Вся наша фурнитура для раздвижных ворот разработана специально для автомобильного движения, для пешеходных или садовых ворот, единственный вариант, который у нас есть, — это фурнитура для дверей сарая и подъемных ворот, которую также можно найти на одной странице в категории «Оборудование для подвесных/амбарных дверей».
Наиболее распространенный способ установки шиберных затворов — это использование колес с V-образной дорожкой и V-образными канавками. Вы можете взглянуть на нашу схему скользящих затворов. В основании опорных столбов зальете бетонный фундамент в два раза шире ворот. На этот бетонный фундамент вы установите V-образный профиль, по которому будут катиться ворота. Сами ворота будут иметь колесные коробки, приваренные или прикрученные к нижней части, чтобы вы могли установить колеса с V-образными канавками на днище.
Двух колес достаточно для ворот длиной до 20 футов. К опорной стойке, ближайшей к оператору, будет прикреплен набор направляющих роликов, которые удерживают ворота в вертикальном положении, позволяя им свободно скользить вперед и назад. На опорной стойке на дальней стороне проезжей части будет установлена защелка ворот или точка швартовки, которая удерживает ворота в безопасности, когда они полностью закрыты. Задняя часть ворот будет иметь удлинители, приваренные или прикрученные болтами к верхней и нижней части ворот, чтобы верхняя часть оставалась внутри направляющих роликов, а нижняя цепь направлялась к задней части привода ворот. Цепь будет прикреплена к воротам с помощью набора цепных скоб и болтов натяжителя. В задней части дорожки вы установите стопор скользящих ворот, чтобы ворота не съехали с дорожки в случае выхода из строя концевого выключателя.
Консольное оборудование обычно используется для цепных ворот или в заснеженных районах, где ворота, движущиеся по рельсам, могут быть заблокированы.
Ворота с цепным звеном будут иметь роликовое колесо ворот, расположенное спереди для обеспечения поддержки в закрытом положении, с набором из 4 трубчатых направляющих колес на заднем конце ворот, чтобы удерживать ворота на одной линии и обеспечивать поддержку в открытом положении. должность. Если вы строите более тяжелые стальные ворота на заказ, вам следует обратить внимание на оборудование для консольных ворот Communelo, распространяемое через Architectural Iron Design под торговой маркой Duragates. В этой системе используется консольная направляющая в форме буквы «С», приваренная к нижней части ворот с комплектом из 2 кареток, которые выдерживают полный вес ворот, когда они полностью выдвинуты в любом направлении. В верхней части ворот у вас есть набор направляющих роликов, удерживающих ворота в вертикальном положении так же, как ворота в стиле V-Track. Они также продают различные улавливатели и опорные чашки для любого конца ворот. Из-за большого разнообразия вариантов веса и длины нестандартных ворот важно правильно спроектировать фундамент и сами ворота, чтобы выдержать окончательный вес.
Обязательно поговорите с инженером.
Если у вас есть конкретные вопросы по любому из наших продуктов, позвоните нам по телефону (888) 818-4283 .
Читать далее
Рекомендуемые продукты
@ Copyright 2021 Gate Depot @ Martrano Enterprises, LLC Все права защищены. Никакая часть этого сайта не может быть воспроизведена в любой форме или любыми средствами, механическими или электронными, без предварительного письменного согласия Gate Depot.
24 Распространенные причины поломок электроворот в 2022 году
Если вы управляете участком, коммерческой недвижимостью или просто владеете собственным домом с электрическими воротами, вам обязательно нужно прочитать эту статью. В нем мы сопоставили наш прогноз наиболее распространенных причин проблем с воротами в 2022 году, чтобы вы могли проверить свои собственные, прежде чем они дойдут до разочаровывающей и потенциально дорогостоящей стадии необходимости ремонта.
Ниже перечислены 24 наиболее распространенные проблемы, которые могут помешать правильной работе ваших электрических ворот. Понимание того, что не так с вашими воротами, поможет вам при вызове мастера для ремонта. Это также может помочь вам поддерживать работу ваших ворот на оптимальном уровне производительности.
#1 — Структурные проблемы с кирпичной кладкой
Элементы/подпорные стены могут стать причиной поломки автоматических ворот, если стойка либо прикреплена к стене, либо обрамляет ее. Со временем кирпичные опоры могут ослабнуть до такой степени, что они станут структурно ненадежными и потребуют ремонтных работ. Если они не идентифицированы, они могут представлять опасность и потенциально могут раздавить или убить, если они рухнут под давлением или из-за пренебрежения.
№2 — неправильная установка шарнира
Мы часто осматриваем перекрученные ворота и обнаруживаем, что причина в неправильной установке петель в столбах или кирпичных опорах.
При неправильной установке петли компенсируются, что может привести к дальнейшему повреждению столбов или опор. Это также может привести к повреждению коробки передач двигателя.
#3 — Электрозамок не срабатывает
Электрозамок не срабатывает по ряду причин, но наиболее распространенной является перекручивание или провисание ворот, что приводит к неправильному соединению с защелкой.
#4 — Проблемы со ржавчиной и краской
Во время производства, если правильная обработка стальных изделий не была выполнена должным образом перед нанесением порошкового покрытия, проблемы со ржавчиной и отслаиванием краски возникнут в течение нескольких месяцев после установки.
#5 — Неправильно установленные направляющие ворот
Телескопические ворота могут перестать работать при неправильной установке. Иногда это происходит из-за того, что направляющие ворот установлены неправильно, эти направляющие необходимо установить с точностью до миллиметра, иначе телескопический механизм будет создавать проблемы с трением.
#6 — Порошковое покрытие, влияющее на раздвижной механизм
В частности, в случае телескопических ворот рекомендуется не использовать порошковое покрытие механизма, это только создаст проблемы с плавностью хода ворот и эстетикой ворот. система.
#7 — Неправильно установленные электрические замки
Хотя трудно поверить, но мы посещали места, где были установлены электрические ворота, только для того, чтобы обнаружить, что электрический замок был установлен на неправильную створку ворот. Иногда это делают подрядчики по просьбе клиента, но в конечном итоге это приводит к тому, что ворота не будут работать на оптимальном уровне и повлияют на гарантию на неисправную деталь в будущем, когда производитель проверит установку.
#8 — Отсутствующие крепления замка из-за неправильных спецификаций ворот
Если расположение нестандартных ворот не полностью определено по отношению к местоположению, могут возникнуть проблемы с обеспечением того, чтобы замки, установленные сверху и снизу, подходили к рамам ворот.
— особенно на распашных воротах.
#9 — Значительные повреждения ржавчиной из-за пренебрежительного и неправильного обращения во время производства
Если металлические ворота и панели забора не обрабатываются или не обслуживаются должным образом, ржавчина может привести к необходимости их замены. Обычно это тот случай, когда проблема заключается в дешевых вариантах или отсутствии знаний, замена, как правило, является единственным вариантом в этих случаях.
#10 — Автоматические ворота спроектированы неправильно из-за большого транспортного потока
Иногда у подрядчиков может быть существующий набор навыков в ограниченном количестве решений для ворот. Это может привести к тому, что предлагаемое решение будет работать для них, но нецелесообразно из-за потока трафика в этом месте. Это также приводит к увеличению объема технического обслуживания или необходимости полной замены.
#11 — Неправильный размер и модель двигателя для жилых помещений с высокой нагрузкой
Обычно в жилом доме с высокой проходимостью требуется двигатель (размера и типа), который может выдерживать максимальное количество операций в день.
Бывают случаи, когда подрядчики устанавливают двигатели, которые могут выполнять максимум 2-4 операции, что больше подходит для семейного дома. Это подходит для одного жилого дома, но не для слоев из 4+ жилых домов, и поэтому эти двигатели необходимо заменить двигателем с более интенсивным использованием, рассчитанным на длительный срок.
#12 — Установка направляющей стойки
При возникновении проблем с телескопическими механизмами автоматических ворот одной из причин может быть неправильная установка направляющей стойки, которая не перпендикулярна раме ворот. При отклонении от центра он может потереть или сломать кабель, а также сломать телескопические колеса, что приведет к дорогостоящим вызовам и ремонту.
#13 — Повреждение погодными условиями
В зависимости от вашего местоположения ваши ворота могут подвергаться сильным ветрам в разное время года. Решение этой проблемы сводится к выбору правильной конструкции ворот и двигателя, но, в конечном счете, если есть ограничения в том, что вы можете сделать, единственным долгосрочным решением является регулярное техническое обслуживание и ремонтные работы для уменьшения ущерба.
#14 — Ржавые рамы ворот
Некоторые ворота необходимо заменить, если рамы заржавели до такой степени, что техническое обслуживание не имеет смысла. Но то, что ворота необходимо заменить, не обязательно означает, что это могут быть двигатели, блок управления или пульты дистанционного управления. После тщательной проверки вам может потребоваться только заменить ворота и датчики луча безопасности, что приведет к более экономичному решению для вас или клиентов.
#15 — Несовместимые аксессуары
Если у вас возникают проблемы с удаленной системой или приемником, иногда это происходит из-за проблемы несовместимости. Многие люди рассматривают китайские удаленные системы как экономичную альтернативу своей собственности, но когда у вас есть другой приемник, вы можете обнаружить, что они не очень хорошо работают друг с другом. Поэтому вы всегда должны осознавать последствия покупки более дешевого аксессуара.
#16 — Электрозамок отключен
Когда система электрозамка отключена, иногда это может быть вызвано заеданием в механизме или несовпадением ворот с защелкой замка.
Тщательный осмотр поможет определить точную проблему и устранить ее.
#17 — Поврежденные стопоры открытия и закрытия
Они могут быть повреждены транспортными средствами и, если их не устранить, могут создать чрезмерную нагрузку на двигатель/двигатели ворот. Если упор можно отрегулировать, это краткосрочное решение, но лучше заменить его на более прочный упор без острых краев. Если у стального уголка нет гладкой кромки, он может проколоть шину или нанести травму прохожему.
#18 — Повреждение фотоэлементов
В результате ударов, износа или повреждения солнечными лучами фотоэлементы для автоматических ворот могут треснуть и потребовать замены. Если он расположен так, чтобы быть защищенным от непогоды, это может не вызвать никаких проблем, но важно знать, что если повреждение слишком велико, необходимо будет заменить балки, уплотнения и крышки.
#19 — Арендатор своими руками
Иногда арендаторы непреднамеренно повреждают ворота и пытаются отремонтировать или скрыть повреждения.
Необычными примерами являются люди, скрепляющие крышки фотокамеры синей липкой лентой или скотчем.
#20 — Повреждение блока управления
Обычно это происходит из-за столкновения с транспортным средством или вандализма.
#21 — Препятствие фотосотовому лучу
Когда ворота не закрываются, иногда это происходит из-за того, что фотосотовый луч блокируется каким-либо объектом или растением. После обнаружения самое простое решение — переместить растение или объект, чтобы ворота могли правильно закрыться.
#22 — Проблемы с платой управления
Иногда, при периодических отключениях, первым виновником является плата управления. Причиной может быть возраст платы управления, когда реле залипают и не срабатывают при получении дистанционного сигнала. Это можно решить, заменив плату управления, особенно если она была оригинальной на момент установки. Но когда это не так, причиной может быть трансформатор, который отключает плату и приводит к тому, что ворота застревают в открытом положении.
Решением этой проблемы обычно является замена трансформатора, если ворота продолжают выходить из строя.
#23 — Повреждение пешеходных ворот
Самозакрывающиеся ворота также могут быть самоповреждающимися, если они неправильно настроены. Примером этого является случай, когда самозакрывающаяся пружина не работает должным образом и начинает нарушать эстетику или функцию стойки петли. Иногда простым решением является удаление самой пружины и придумывание другого решения.
#24 — Шумный мотор-редуктор
Если мотор-редуктор издает небольшой шум, это, вероятно, связано с тем, что мотор был установлен под неправильным углом или не выровнен. Этот угол может привести к тому, что ворота будут закрываться под углом, при котором они не попадут в упоры закрытия, что приведет к срабатыванию внешних датчиков, и ворота будут постоянно открываться снова. Решение состоит в том, чтобы установить прочный заземляющий упор и дополнительную стальную конструкцию на нижнюю направляющую ворот.
