Разбираемся в размерах двутавровых балок
Двутавровая балка – так называют металлическую конструкцию сплошного сечения, чья длина превышает длину сечения. Им находят применение при строительстве зданий, крупных металлоконструкций и прочего, потому они имеют довольно большой разброс в размерах, притом, что они созданы по одному и тому же уравнению прочности.
Таким образом, размер становится одной из самых важных характеристик двутавровой балки. По размерам может отличаться высота двутавра, толщина и ширина его элементов, возможные размеры определяются требованиями, прописанными в ГОСТ.
Типы
Двутавровые балки разделяются на несколько видов, они могут быть обычными или специальными, универсальными, и приспособленными для использования в определенной сфере, к примеру, для армирования стволов шахты, и так далее.
По размеру она может быть мерной, краткой мерной длины, или мерной длины с остатком до 5% массы, также определяются балки немерной длины.
Отличия могут быть и в толщине самих элементов балки, стенки и полки в балках разных марок могут отличаться между собой. Различия наблюдаются и в способе производстве, марки стали, и так далее. Грани полок могут быть параллельными, или скошенными вовнутрь.

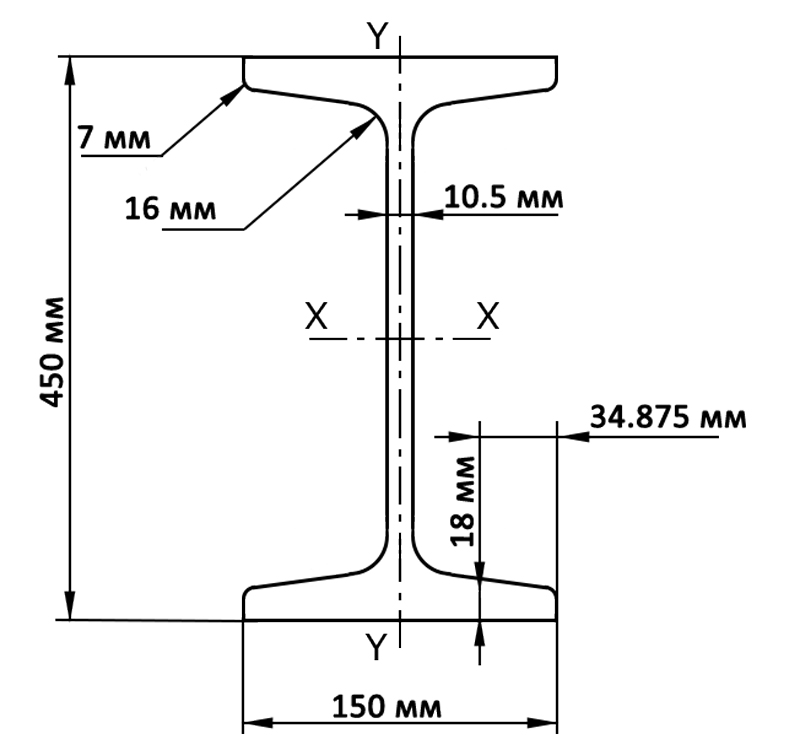

Размеры двутавровых балок, таблица для горячекатаной продукции по ГОСТ 8239-89:
Основные преимущества
Двутавровые балки занимают довольно большую нишу на рынке сортового проката, их производят многие металлургические заводы, а спрос на них остается постоянным.
Такая популярность обеспечивается рядом преимуществ:
- Прочность – они имеют чрезвычайно прочную конструкцию, что позволяет складывать их в крупногабаритные металлоконструкции, подвергаемые большим нагрузкам;
- Точность – продукция производится на заводе целыми сериями, современное оборудование позволяет добиться предельной точности при производстве;
- Качество – балки выпускаются по сертифицированным технологиям, предусматривающим высокий уровень качества;
- Удобство – монтажные работы с использованием двутавровых металлических блоков максимально просты, их можно обработать при помощи простейших инструментах, что значительно облегчает строительные работы;
- Стабильность – металлоконструкции из этого материала не будут скрипеть, усаживаться, и так далее;
- Универсальность – число доступных комбинаций при строительстве крупногабаритных металлоконструкций ограничено только фантазией проектировщика.
Строители часто делают выбор в их пользу для того, чтобы снизить затраты на перевозку стройматериалов и сроки реализации строительных проектов, работы с двутаврами можно проводить, не пользуясь тяжелой техникой и спецсредствами, даже морозная температура не будет помехой такому строительству.
Характеристики
Использование двутавров на строительных работах стало столь массовым благодаря их высоким техническим характеристикам. Их конструкция способна выдержать в 30 раз большую нагрузку, чем квадратный профиль того же сечения.
Выше мы уже упоминали вскользь некоторые характеристики, поэтому подведем итог, и выделим основные:
- Размеры;
- Назначение;
- Способ производства;
- Толщина элементов;
- Металлический сплав;
- Положение планок.
Внутренние планки у стандартных двутавр имеют наклон в 6-12о, однако также производятся двутавры серии М и С с другими показателями наклона.
Серия М применяется при строительстве монорельсов, внутренние грани имеют минимальный наклон, серия С с большим наклоном применяется при армировании стволов шахт.
Горячекатаные двутавры могут иметь высоту от 10 до 50 см, и длину от 4 до 12 метров, при этом часто длина отличается в зависимости от производителей. Допускается производство более длинных балок, по специальному заказу производителя. Высота сварных профилей ограничивается показателем в 1013 мм.
Вне зависимости от способа производства, выбирая двутавровую балку нужно учесть толщину полки. В случае если полка наклонная, есть смысл измерить толщину самостоятельно, поскольку самим производителем они определяются по среднему значению.
Вес погонного метра – еще одна важная характеристика, данную продукцию изготавливают из высокопрочной легированной стали, содержащей малое количество углерода. Повышенный вес нужно учитывать при составлении строительных проектов.
ГОСТы
Как и вся металлургическая продукция, двутавры изготавливаются в точном соответствии действующим в стране и/или на международном уровне ГОСТам. К примеру, требования к характеристикам горячекатаной продукции такого типа указаны в ГОСТ 535-88, который также определяет существующие разновидности граней полок.
На территории РФ основным производителем является Нижнетагильский меткомбинат, чья продукция соответствует также требованиям ГОСТ 26020-83, и техусловию СТО АСЧМ 20-93, действующему на самом предприятии. Характеристики всех производящихся в России двутавровых балок стандартных габаритов указаны в ГОСТ 8239-89, продукция из серий М и С регулируется ГОСТом 19425-74.
Расчет веса балки
Вес является одной из ключевых характеристик любого строительного или конструкционного материала, его расчет производится на основании параметров, указанных в ГОСТе 8239-89, в котором собраны характеристики все промышленных профилей стандартных габаритов.
Для того чтобы произвести расчет веса, который балка сможет выдержать, нужно взять данные о конкретном виде продукции, и добавить к нему запас прочности в размере 20-30% с учетом прогиба. Это необходимо, чтобы конструкция могла свой вес, вес надстроек, и дополнительные нагрузки в виде осадков, ветра, и других природных явлений.
Как правило, на сам профиль наносится маркировка, указывающая максимальную нагрузку, которая рассчитывается путем умножения веса, который будет нести эта часть конструкции, на коэффициент прочности.
К полученному значению нужно добавить собственный вес балки, после чего им можно пользоваться для выбора профиля, максимально подходящего варианта.
Размеры двутавровых балок, таблица для горячекатаной продукции по ГОСТ 19425-74:
Двутавровая балка, вес, размеры, характеристики и таблица
Каждый инженер знает, насколько важна в строительстве двутавровая балка. Она используется при создании различных строений.
Именно поэтому следует купить двутавровую балку перед началом возведения конструкции.
Двутавровая балка является металлической конструкцией, форма которой напоминает букву «Н». Она относится к распространенному виду металлопроката. Балки могут быть как универсальными, так и специализированными. Последние применяются в определенной сфере, например, при строительстве мостов.
Небольшой вес балки двутавровой в сочетании с достаточно высокой жесткостью позволяют использовать ее для армирования путей в шахтах, при строительстве железнодорожных туннелей и т. д. Из нее также формируют несущий каркас при создании больших пролетов.
Особенно необходима балка металлическая двутавровая там, где присутствуют серьезные нагрузки от вертикального воздействия. Поэтому ее часто используют при строительстве мостов и подвесных путей. При производстве монорельсов также применяют двутавровую балку.
Особенностью двутавровой балки является то, что она хорошо поддается резке и сварке.
Поэтому она может выступать как элемент дизайна.
Достоинства
двутавровой балкиК числу главных преимуществ двутавровой балки относится:
- Высокая прочность. Благодаря этому достоинству из таких балок можно формировать большие металлоконструкции, которые будут подвергаться серьезным нагрузкам. Используя двутавровые балки перекрытия получаются достаточно прочными.
- Удобство использования. Двутавровые балки не только просты в монтаже, но также их можно легко обрабатывать при помощи различных инструментов. Это способствует ускорению строительных работ.
- Стабильность. Созданные при помощи двутавровых балок конструкции не станут со временем усаживаться и скрипеть.
Для любого стройматериала вес является одной из важнейших характеристик. От него зависит, где именно будет применяться изделие, и на какие нагрузки оно рассчитано. Все основные значения содержит следующая таблица двутавровых балок.
| Вид профиля | Ширина мм | Высота мм | Толщина полки, мм | Толщина стенки, мм | Кол-во метров в 1 тонне | Масса 1 м длины, кг |
| 10 | 55 | 100 | 7,2 | 4,5 | 105,7 | 9,456 |
| 12 | 64 | 120 | 7,3 | 4,8 | 86,62 | 11,54 |
| 14 | 73 | 140 | 7,5 | 4,9 | 73,09 | 13,68 |
| 16 | 81 | 160 | 7,8 | 5 | 62,94 | 15,89 |
| 18 | 90 | 180 | 8,1 | 5,1 | 54,50 | 18,35 |
| 18а | 100 | 180 | 8,3 | 50,20 | 19,92 | |
| 20 | 100 | 200 | 8,4 | 5,2 | 47,53 | 21,04 |
| 20а | 110 | 200 | 8,6 | 5,2 | 44,08 | 22,69 |
| 22 | 110 | 220 | 8,7 | 5,4 | 41,06 | 24,04 |
| 22а | 120 | 220 | 8,9 | 5,4 | 38,82 | 25,76 |
| 24 | 115 | 240 | 9,5 | 5,6 | 36,57 | 27,34 |
| 24а | 125 | 240 | 9,8 | 5,6 | 34,02 | 29,40 |
| 27 | 125 | 270 | 9,8 | 6 | 31,71 | 31,53 |
| 27а | 135 | 270 | 10,2 | 6 | 29,51 | 33,88 |
| 30 | 135 | 300 | 10,2 | 6,5 | 27,41 | 36,48 |
| 30а | 145 | 300 | 10,7 | 6,5 | 25,53 | 39,17 |
| 33 | 140 | 330 | 11,2 | 7 | 23,67 | 42,25 |
| 36 | 145 | 360 | 12,3 | 7,5 | 20,60 | 48,55 |
| 40 | 155 | 400 | 13 | 8,3 | 17,56 | 56,96 |
| 45 | 160 | 450 | 14,2 | 9 | 15,04 | 66,50 |
| 50 | 170 | 500 | 15,2 | 10 | 12,72 | 78,64 |
| 55 | 180 | 550 | 16,5 | 11 | 10,79 | 92,66 |
| 60 | 190 | 190 | 17,8 | 12 | 9,263 | 108,0 |
Помимо веса, размеры двутавровых балок таблица содержит и на нее стоит ориентироваться при выборе стройматериала.
Как и другая металлургическая продукция, двутавровые балки производятся по установленному ГОСТу. Именно в нем заложены основные характеристики, которым должен соответствовать стройматериал. К примеру, в ГОСТ 535-88 указано, какие у балки металлической двутавровой должны быть грани.
Соответствие изделия ГОСТу позволяет строителям быть уверенным, что приобретенная балка выдержит определенные нагрузки. Также из изготовленного по ГОСТу стройматериала будет хорошо формироваться металлическая конструкция.
Самые популярные марки стали для изготовления двутавровых балок
От марки стали зависят прочностные и другие характеристики двутавровой балки. Чаще всего при производстве этих изделий применяются следующие марки стали:
- Сталь 3. Главным ее достоинством является отличная прочность. Конструкции из углеродистой стали отличаются долговечностью и устойчивостью к большим нагрузкам.
- Сталь 09г2с. Она не только прочна, но и имеет хорошую устойчивость к коррозии. Также это марка стали не теряет своих свойств даже при термальных нагрузках.
Главным ее достоинством является отличная прочность. Конструкции из углеродистой стали отличаются долговечностью и устойчивостью к большим нагрузкам.
Двутавровая горячекатаная сталь
Нажмите, чтобы увеличить
1) Выберите размер глубины: 1) Выберите размер глубины: Выберите один{{attrValue.value_text}}
2) Выберите вес на фут (фунты): 2) Выберите вес на фут (фунты): Выберите один{{attrValue.value_text}}
3) {{размертекста}}
4) Выберите свой разрез:
- Выбранная ширина = {{widTotal}}»
- Выбранная длина = {{lenTotal}}»
- Каждый вес = {{displayWeight}} фунтов
Каждая цена: ${{Number(displayPrice).
toFixed(2).toLocaleString()}}
Цены уточняйте по телефону
Количество: Количество:
Этот товар временно отсутствует на складе
Сообщите мне, когда он появится в наличии
Пожалуйста, позвоните, чтобы узнать цену на этот продукт
Для заказа большего количества, пожалуйста, свяжитесь с одним из наших менеджеров по работе с клиентами.
Цены могут быть изменены. Цены в магазине могут отличаться от цен на сайте.
- Описание
- Функции
- Характеристики
- Доступные размеры
- Похожие материалы
Описание
Двутавровые балки из горячекатаной стали отлично подходят для большинства методов обработки. Они часто характеризуются текстурированной серо-голубой отделкой и коническими фланцами на перемычке для повышения прочности.
Стальные двутавровые балки, обычно используемые в строительной отрасли, представляют собой стандартный конструкционный материал, который в основном используется для восприятия нагрузок, поперечных его продольной оси (стенке). АСТМ А992/A572-50 являются стандартными спецификациями для конструкционной стали.
Для получения дополнительной информации о размерах элементов и/или запросах на сертификаты обратитесь к менеджеру по работе с клиентами.
Характеристики
Характеристики
A992
Конструкционная сталь, наиболее часто используемая в строительстве. Свариваемость, высокая коррозионная стойкость.
ASTM
A992 / A572-50
Технические характеристики
| ХИМИЧЕСКИЙ СОСТАВ | |
| Элемент | Процент |
| С | 0,23 |
| Мн | 0,5 — 1,6 |
| Си | 0,4 |
| В | 0,15 |
| Ко | 0,05 |
| П | 0,035 |
| С | 0,045 |
| МЕХАНИЧЕСКАЯ ИНФОРМАЦИЯ | ||
| Имперский | Метрическая система | |
| Предел прочности при растяжении | 65 000 psi | 448 МПа |
| Предел текучести при растяжении | 50 000 фунтов на квадратный дюйм | 345 МПа |
| Твердость по Бринеллю | 143 |
Указанные химический состав и механические свойства являются приблизительными. Пожалуйста, свяжитесь с нашим отделом обслуживания клиентов для получения отчетов об испытаниях материалов. Свяжитесь с нами | |
Доступные размеры
| ДОСТУПНЫЕ РАЗМЕРЫ | |||||
| Размер | Глубина | Ширина | Толщина | Длина | Масса (фунт/фут) |
| 3″ x 5,7# | 3 дюйма | 2,33 дюйма | .170″ | 240,00″ | 5.700 |
| 3″ x 5,7# | 3 дюйма | 2,33 дюйма | .170″ | 480,00″ | 5.700 |
| 3″ x 7,5# | 3 дюйма | 2,509″ | .349″ | 240.00″ | 7.500 |
| 4″ x 7,7# | 4 дюйма | 2,663″ | . 193″ | 240,00″ | 7.700 |
| 4″ x 7,7# | 4 дюйма | 2,663″ | .193″ | 480,00″ | 7.700 |
| 4 дюйма x 9,5 # | 4 дюйма | 2,8 дюйма | .326″ | 240,00″ | 9.500 |
| 5″ x 10# | 5 дюймов | 3,004″ | .214″ | 240,00″ | 9,999 |
| 5″ x 10# | 5 дюймов | 3,004″ | .214″ | 480,00″ | 9,999 |
| 6 дюймов x 12,5 # | 6 дюймов | 3,332 дюйма | .232″ | 240,00″ | 12.500 |
| 6″ x 17,25# | 6 дюймов | 3,565″ | .465″ | 240,00″ | 17.250 |
| 6″ x 17,25# | 6 дюймов | 3,565″ | .465″ | 480,00″ | 17.250 |
| 8″ x 18,4# | 8 дюймов | 4,001″ | . 271″ | 240,00″ | 18.399 |
| 8″ x 23# | 8 дюймов | 4,171″ | .441″ | 240,00″ | 23.000 |
| 10 дюймов x 25,4 # | 10 дюймов | 4,661″ | .311″ | 240,00″ | 25.400 |
| 10″ x 35# | 10 дюймов | 10 дюймов | .491″ | 240,00″ | 35.000 |
Предупреждение: Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или наносят вред репродуктивной системе. Для получения дополнительной информации посетите веб-сайт www.p65Warnings.ca.gov.
Законодательство Калифорнии требует, чтобы предприятия предоставляли четкое и разумное предупреждение клиентам, приобретающим товары в штате Калифорния, прежде чем сознательно или непреднамеренно подвергать их воздействию одного из более чем 800 перечисленных химических веществ или элементов.
Это предупреждение требуется, когда компания знает или полагает, что одно или несколько из перечисленных химических веществ или элементов могут присутствовать в их продуктах.
Обратите внимание, что согласно OSHA и федеральным стандартам металлические изделия обычно не считаются опасными в твердой распределенной форме. Испарения или пыль от ЛЮБОГО продукта могут быть опасны для вашего здоровья без надлежащей защиты.
В чем разница между H-образной, W-образной и S-образной балками?
Стальные балки, такие как двутавровая, ш-образная и s-образная балки, выдерживают большие нагрузки. Фактически, они составляют наиболее распространенный компонент структурных каркасных систем. Их можно использовать для строительства мостов, складов и других крупных зданий, а также для изготовления машин или кузовов грузовиков. Балки можно располагать по бокам или под углом и соединять с колоннами с помощью болтов, сварных швов и балочных опор.
Американский институт стальных конструкций (AISC) устанавливает технические параметры для каждой формы конструкционной стали.
AISC определяет балку как «горизонтальный или наклонный элемент конструкции, который несет нагрузку и поддерживается в двух или более точках». Звучит достаточно просто.
Первым шагом в понимании различий между различными типами балок является понимание того, что означают все эти буквы и что входит в название стальных балок.
Легко загрузите нашу спецификацию на металлоконструкцииКакие балки подходят для вашего коммерческого проекта? Kloeckner Metals является поставщиком полного ассортимента металлоконструкций и сервисным центром, который гордится тем, что поставляет балки различных марок и размеров по всей Северной Америке. Загрузите нашу спецификацию конструкционных пластин и узнайте, что Kloeckner Metals регулярно поставляет на склад.
Спецификация конструкционной плиты
Как называются балки?
Некоторые из наиболее часто задаваемых вопросов о стальных балках касаются названий форм балок. Что названия говорят нам о структурной форме? В широком смысле названия, данные балкам и другим профилям из конструкционной стали, напрямую относятся к форме, поперечному сечению или качеству продукта.
За исключением тавровой балки, каждая стальная балка имеет вертикальную секцию, называемую стенкой, и горизонтальные секции вверху и внизу стенки, называемые стойками или полками. Это формирует форму прописной буквы I или прописной буквы H, в зависимости от того, как вращается луч.
Буква «S» в названии S-образных балок означает «стандарт», а буква «W» в названии W-образных балок означает «широкий фланец». Двутавровая балка — это тип стандартной балки, а двутавровая балка — это тип широкой балки. Узнайте больше о том, что такое двутавр.
Вот факторы, влияющие на присвоение имен:
- Условия поддержки
- Строительные материалы
- Геометрии
- Поперечные сечения
- Условия равновесия
- Методы построения
Уникальная геометрия и высокая прочность балок делают их способными противостоять напряжению сдвига и изгибу, и они широко используются в общем строительстве и гражданском строительстве. Но точное применение будет зависеть от конкретной геометрии луча.
Например, балки могут выступать в качестве важных опорных колонн в строительстве больших зданий. Их называют двутавровыми сваями, несущими сваями или балками высокого давления. Они, как правило, тяжелее и толще, чем S- или W-образные балки.
Таким образом, при сравнении типов балок следует учитывать несколько соображений, включая тип металла (алюминий и углеродистая сталь), марку металла, размер/размеры, механические свойства и взаимосвязь между стенкой и ножками балки.
Из каких частей состоит стальная балка?
Вертикальная стенка и горизонтальные стойки/полки составляют основные части балки.
Конические и неконусные полки
Как и в случае других профилей из конструкционной стали, полки на балках могут сужаться. Это создает наклон на четырех внутренних углах, где ножки соединяются с стенкой, делая ее более толстой, чем на других участках балки. Этот наклон проходит вдоль ножек, образуя закругленный край.
Ноги также могут быть параллельными или неконусными, что создает более четкие края за счет одинаковой толщины вокруг балки.
Когда ножки конусообразные, они лучше сопротивляются изгибу из-за большей толщины в критических точках конструкции. Однако их закругленные концы затрудняют соединение с другими конструкциями, и вместо этого инженеры могут выбрать W-образную балку.
S-образные, W-образные и H-образные формы
На этом рисунке AISC S-образная балка расположена в крайнем левом углу. Луч W находится в центре. А двутавровая балка справа.
S-образные балки
Изучая S-образную балку (иногда называемую американской стандартной балкой), вы заметите, что конические ножки являются одним из основных конструктивных отличий. Там, где W- и H-образные балки имеют ровные блочные углы в месте соединения ножек со стенкой, S-образные балки закруглены. И они всегда округлены. Его наклон 2:12 (примерно 16,67%) на внутренних поверхностях полки является одной из ключевых характеристик S-образных балок.
Ширина ножек является еще одной ключевой характеристикой S-образных балок, поскольку они уже, чем W- и H-образные балки.
Наконец, S-образные балки доступны в наименьшем диапазоне размеров. S-образные балки чаще всего используются в строительстве и судостроении.
Kloeckner Metals имеет в наличии S-образную балку A36, S-образную балку A572-50 и S-образную балку A992.
W-образные балки
Буква W в названии означает «широкие полки». Основное отличие W-образных балок состоит в том, что внутренняя и внешняя поверхности полки параллельны. Кроме того, габаритная балка должна иметь глубину, по крайней мере равную ширине полки. Обычно его глубина значительно превышает ширину.
Одним из преимуществ W-образных балок является то, что их полки толще стенки. Это помогает противостоять напряжению при изгибе.
По сравнению с H- или S-образными балками, W-образные балки имеют гораздо больше стандартных сечений на выбор. Учитывая, что они имеют более широкий диапазон размеров (наименьший — W4x14, а самый большой — W44x355), они также считаются наиболее часто используемыми балками в современном строительстве во всем мире.
Kloeckner Metals с гордостью предлагает балки A992 W, балки A709-50 W, балки A572-50 W.
Двутавровые балки
Двутавровые балки являются самыми большими и тяжелыми доступными балками и могут выдерживать большие весовые нагрузки. Их иногда называют HP, H-образными сваями или несущими сваями, что связано с их использованием в качестве опоры подземного фундамента (несущие колонны) небоскребов и других крупных зданий.
Подобно W-образным балкам, двутавровые балки имеют внутреннюю и внешнюю поверхности полки, которые проходят параллельно. Однако в двутавровых балках ширина полки примерно равна глубине балки. Луч также имеет равномерную толщину по всему периметру.
Балки служат опорой во многих конструкциях и инженерных сооружениях. Это всего лишь одна форма конструкционной стали, но с различными доступными типами балок хорошо иметь возможность отличить их друг от друга.
Что общего у двутавровых, ш-образных и s-образных балок?
Забудьте о различиях между двутавровыми, W-образными и S-образными балками.
