Вес Двутавра (двутавровая балка) ГОСТ 57837

Назад

Важно!!! Данная информация является справочной. В связи с тем, что ГОСТ описывает все возможные типоразмеры в таблицах указаны даже те двутавры, которые в данный момент не изготавливаются на территории РФ. Наличие двутавров на складах можно посмотреть на нашем сайте в разделе «Балка»

Как правило, по ГОСТ 8239 можно найти двутавровые балки размерами от 10 до 20, по ГОСТР57837-2017 (бывший СТО АСЧМ 20-93) НЕ изготавливают двутавры 23 — 26 Б, Ш и К, а двутавры 80 и более найти практически не реально. Их пересогласовывают на сварные варианты. Настоятельно рекомендуем Вам учитывать это при составлении проектной документации.

Двутавровые балки по ГОСТ 26020-83 предлагаются трейдерами так же крайне редко и с весьма ограниченным выбором, по этому рекомендуем использовать ГОСТР57837-2017 (бывший СТО АСЧМ 20-93) для определения подходящих вам размеров и несущих характеристик.

Важно!!! Просим обратить внимание, что на территории России двутавровая балка выпускается в основном по ГОСТР57837-2017 (бывший СТО АСЧМ 20-93), по другим ГОСТ выпускаются только некоторые типоразмеры.

Балка двутавровая: ГОСТ

Двутавровые балки являются важнейшей частью несущих конструкций. Поэтому их производство строго регламентируется государственными стандартами, а каждая партия изделий проходит строгий контроль качества. Для двутавров используются следующие ГОСТы:

  • ГОСТ 8239-89. Содержит стандарты для горячекатаных балок с уклоном внутренних граней полок.
  • ГОСТ 19425-74. Используется для горячекатаных изделий для подвесных путей и укрепления стволов шахт. Также такие двутавры применяются в машиностроении, судостроении и прочих отраслях промышленности.
  • ГОСТ 26020-83. Регламентирует производство горячекатаных балок с параллельными гранями полок. Стандарт включает требования для всех подвидов изделия.
  • ГОСТ 5267.5-90. Используется для специальных типов двутавровых балок №19 с углом отклонения полок –10%, с обычной или повышенной точностью. Такие изделия используются в вагоностроении в качестве несущих элементов.

В стандартах указываются габариты изделия и допустимые отклонения от размеров. Строгое соответствие ГОСТам позволяет получать продукцию высокого качества, а также упрощает расчеты при проектировании и подборе подходящего сортамента.

Двутавр 12: размеры и масса профиля, маркировка

Данный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».

В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие

Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.

Важно! Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.

Двутавровая балка № 20 предназначена для строительно-монтажных работ, для укреплений секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

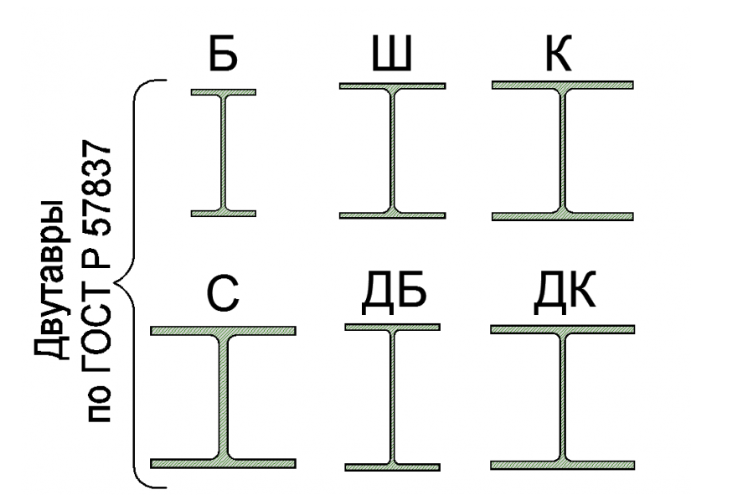

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

О обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.


Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Возможные размеры и вес двутавровой балки – таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м. Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
20Б11002008,55,622,4
20Ш115019396,030,6
20К1200195106,541,5

Особенности профиля, размеры и вес двутавра 30

Производство двутаврового профиля № 30 регламентируется нормативной документацией, о которой было упомянуто выше. Данные двутавры производят в двух модификациях: обычный двутавр и двутавр с повышенной точностью (имеет маркировку «А»).

Нужно обратить внимание, что размеры двутавра 30, как и профилей другого размера, отличаются в зависимости от точности. Соответственно изменяется и вес изделия, что для некоторых строений имеет принципиальное значение.


Стальная балка № 30 максимально устойчива к деформации и выдерживает колоссальные нагрузки

Метровая балка 30Б1 весит 32,9 кг. Размеры двутавра 30б1 следующие: высота металлической балки равна 296 мм, ее ширина – 140 мм. Стенка по толщине составляет 4,8 мм, полка – 5,8 мм. Длина профиля 30б1 составляет от 4 м до 12 м.

Размеры двутавра 30ш1 иные. Профиль имеет высоту 291 мм, значение ширины полки – 200 мм, размер толщины перемычки – 8 мм и толщину одной полки – 11 мм. Длина балки варьируется от 4 м до 13 м. Профиль длиной 1 метр весит 36,48 кг.

Двутавровый профиль повышенной точности имеет высоту 300 мм, ширину 145 мм, толщину перемычки 6, 5 мм. Показатель толщины одной полки составляет 10,7 мм. При этом масса метрового двутавра повышенной прочности равна 39,17 кг.


Балка 30 см применяется в строительстве мощных подъемных механизмов, опорных конструкций и в строительстве стволов шахт

Тридцатый двутавр: таблица размеров

Двутавровый профиль № 30 используется при возведении крупных строительных объектов сложной архитектуры. Поэтому существует несколько «колонных» модификаций балки этого размера. Для возможности точного определения требуемых материалов существует удобная таблица: вес двутавра и его размерные характеристики указаны для каждого типа конкретного профиля.

Вид профиляВысота, ммТолщина стенки, ммШирина, ммТолщина полки, ммВес 1 м длины, кг
30К129892991487
30К2300103001594
30К33001530515105,8
30К43041130117105,8

Двутавровый профиль № 18: отличительные особенности и вес двутавра

Этот вид профиля относят к прокату фасонного типа – к категории монорельсовых балок. Двутавр 18 принято считать универсальным, поскольку он применим во всех отраслях строительства. Основные его преимущества – жесткость, прочность, износоустойчивость.

Как и предыдущие типы балок, двутавр № 18 изготовлен в соответствии госстандарта 8239-89. Это изделие выполнено в Н-образной форме и представлено в двух вариантах. Различают двутавр стандартной и повышенной точности. Профиль обычной точности имеет высоту 180 мм, ширину 90 мм, значение толщины стенки — 5,1 мм и средней толщины перемычки — 8,1 мм. Вес 18 двутавра в метровой балке составляет 18, 35 кг. Балка повышенной точности характеризуется своими отличительными особенностями. В маркировке присутствует буква «А». Размеры двутавра 18 в этом варианте несколько отличаются. Полная высота профиля составляет 180 мм. Общая ширина равна 100 мм. Перемычка имеет толщину 5, 1 мм, показатель толщины полки равен 8,3 мм. Весит двутавровая балка № 18 19, 92 кг.

Балку двутавровую № 18 используют при закладке фундамента, создании опорных площадей, а также в качестве армирующих элементов

Полезный совет! Чтобы быстро разобраться в маркировке профиля, достаточно знать принцип надписи: первые цифры – высота профиля, буквы – тип балки и цифра в конце – размер балки в данной серии.

Двутавр 14: размеры и особенности конструкции

Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.

Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг.

Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками

Двутавровая балка такого типа имеет разновидности. Таблица двутавров № 14 наглядно это демонстрирует:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммМасса 1 м длины, кг
14731407,54,913,68
14С801409,15,516,9
14Б173137,45,63,810,5
14Б2731406,94,712,9

Технические характеристики и размеры двутавра 22

Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.

Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.


Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности

Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.

Обратите внимание! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.

Вес балки двутавровой

Автор Кровельщик На чтение 9 мин Просмотров 331 Обновлено

Несущие конструкции – об этих понятиях наслышан каждый человек.

Для того, чтобы создать мощную конструкцию, требуется соблюдать ряд правил и технических характеристик. Немаловажное значение имеют и государственные показатели, которые также приобрели название как ГОСТ.

Все эти понятия также распространены и на двутавровые балки, которые позволяют преобразовать сооружение. Этот элемент в большей степени отвечает за сплошное сечение конструкции и отвечает за
изгиб.

Содержание

  1. Сортамент балки двутавровой
  2. Вес специальной двутавровой балки
  3. Балка двутавровая: нагрузка собственного веса
  4. Пример расчета двутавра
  5. ГОСТ
  6. Двутавровые балки с параллельными гранями полок
  7. Стандартные балки с параллельными гранями полок
  8. Масса балки нормальной
  9. Масса балки широкополочной
  10. Масса балки колонной
  11. Масса узкополосной балки
  12. Несущая способность
  13. Усиление

Сортамент балки двутавровой

На первоначальном этапе изучения основ строительства сооружений работники могут столкнуться с таким понятием, как сортамент двутавровых балок. Оно подразумевает собой совокупность размеров, соответствующих государственным стандартам и форм профиля.

Как известно, сама конструкция может быть представлена в нескольких видах. В основном можно увидеть колонные, нормальные и широкополые балки. Все они могут быть созданы с различным уклоном.

Однако, исходя из этих показателей, практически невозможно узнать о том, сколько весит каждая деталь. Для этого и предусмотрен

сортамент.

Такую программу можно скачать в интернете, при помощи неё пользователь без затруднений рассчитает общий вес балки, если ему будут известны такие характеристики как вес и длина.

Как правило, в этой программе приведены справочные значения следующих ГОСТов:

  • 8238 — 89;
  • 19426 — 74;
  • 26020 — 83.

В справочнике также указаны некоторые позволительные отклонения от стандартов. Все балки указывают в соответствии от конструкции и площади сечениями. Важными показателями являются и сопротивление, инерция и радиус.

Опытные строители знают и том, что на самом деле сортамент балок несколько отличается от других деталей, а именно от уголков. Это связанно с тем, что для них используется минимальное количество затрачиваемого материала.

Вес специальной двутавровой балки

Специальная балка – это элемент конструкции, используемый для создания различных сооружений. Как правило, обычно они участвуют в процессе строительства пролетов небольшой длины.

Существует несколько видов сооружений, для которых, чаще всего, применяются эти элементы:

  • Эстакады;
  • Монорельсовые пути;
  • Строительные колоны;
  • Склады;
  • Гаражи;
  • Подвалы;
  • Производственные постройки.

Что касается веса специальных балок, то стоит заметить, что они в несколько раз больше содержат металла, чем стандартные конструкции. Это значительный плюс в связи с тем, что их нет необходимости дополнительно увеличивать при помощи элементов.

Из-за отсутствия швов от сварки также уменьшается количество дефектов.

Балка двутавровая: нагрузка собственного веса

Часть человечества не придает значения техническим характеристикам, и делают это абсолютно напрасно. Показатели расчетов в полной мере влияют на правильность создания прочной конструкции.

Для архитектора конструкции эти параметры имеют большое значение, при помощи них он может изменить всю её структуру, а именно:

  • Создать большее количество пролетов;
  • Уменьшить вес всех несущих конструкций;
  • Увеличить рентабельность.

Однако, существуют в этой области и отрицательные стороны, например, они касаются повышения финансовой стоимости на все затраты.

Пример расчета двутавра

В первую очередь, для работы следует узнать, сколько сама по себе весит двутавровая балка. Этот параметр исчисляется по двум основным цифрам, отвечающий за номер и длину материала. Если взять в пример, что для строительных работ понадобилась балка под номером 12 и её длина составила 3 мера, то можно без труда рассчитать и её вес.

Заглянув в справочник, в колонке с этими параметрами можно увидеть значение 11,50 кг. Эта цифра обозначает вес одного погонного метра. Таким образом, при умножении условного значения на длину полотна можно узнать собственный вес балки, в этом случае он составит 34, 5 кг.

[youtube id=»I13cPFHQhP8″ align=»center» mode=»normal»]

Также вес двутавровой балки можно узнать с помощью онлайн калькулятора.

ГОСТ

Вес балки – это один из важных показателей, который определяются по ГОСТу. Как известно, в сортаменте указывается только условный вес балки на 1 метр погонного материала. Далее, это значение следует умножить на метраж.

Однако, в современном мире существует множество исходного материала, которого может не быть в справочники. Также возможно и такая ситуация, когда указанное значение будет не соответствовать настоящему размеру балки. Это значение может измениться приблизительно на 2 — 4 процента от исходной массы.

Двутавровые балки с параллельными гранями полок

В справочнике можно увидеть и материал с параллельными гранями полок.

По госту они подразделяются на два вида:

  • Серия Б – нормальные балки, соответствующие номерам с
    20Б
    по 70Б;
  • Материал с подвесными путями, с внутренними гранями до 12 градусов, соответствующее номерам от 18М до 45М.

Также балки подразделяются по виду точности изготовления. Подразделяется два вида:

  • Высокая точность под маркировкой А;
  • Обычная точность под маркировкой Б.

Обычно, такая балка имеет стандартную длину от 4 до 13 метров, по этим величинам можно найти соответствующий вес в справочнике.

Стандартные балки с параллельными гранями полок

Существует несколько стандартов балок с параллельными гранями, соответствующие закону, принятому от 1 января 1986 года:

  • Высота материала может достигать от 10 до 1000 мм;
  • Ширина полотна варьируется от 50 до 400 мм;
  • Существуют колонные, широкополочные и нормальные балки этого вида.

Также в строительном справочнике можно найти ряд значений, например, сечение и линейная плотность. Каждому показателю соответствуют и допустимые отклонения.

Масса балки нормальной

Масса нормальной балки колеблется от 21 до 105,5 кг.

На этот показатель влияют следующие параметры:

  • Номер профиля, для этого критерия в справочнике присутствуют показатели категорий от 20Б1 до 60Б2;
  • Размеры – в таблице приведены 4 вида: h, b, s, t.

Помимо показателей в килограммах можно также найти значение, указанное в тоннах.

Масса балки широкополочной

Широкополочные балки использую только для создания перекрытий. Стоит заметить, что они должны укрепляться на опору в двух местах на месте изгиба.

Этот материал делится на два вида:

  • Нерезаный материал;
  • Резанный материал.

Всего изготавливают два вида полок, они выпускаются под маркировками

Ш1 и Ш2. Масса балки может составлять от 30 кг до 300 кг. В стандартных таблицах также приведено это значение в тоннах, оно составляет от 3 до 32 тонн.

Этот показатель изменяется в зависимости от:

  • Номера двутавра, он классифицируется от 20Ш1 до 70Ш5;
  • Размера: h, b, s, t, каждый показатель изменяется в миллиметрах.

Масса балки колонной

Существует несколько показателей, характеризующих массу балки:

  • Номеру 10 соответствует 9, 46 кг на 1 погонный метр.

Далее эта цифра изменяется в зависимости от номера двутавра, например для 14 балки соответствует масса 13,70. Самый большой вес имеет балка 60, он составляет 108 кг.

Стоит заметить, что именно этот материал, чаще всего, применяется в современном строительстве. Они представляют собой балку, у которой присутствует две параллельные грани. Сами эти балки имеют мощную толщину, что позволяет ей выдержать даже самую сильную нагрузку.

Однако существуют и некоторые отклонения от нормы, указанной в стандарте, например, кривизна составляет до 0,2 процента.

Масса узкополосной балки

Удельная масса узкополосной балки на 1 погонный метр колеблется от 28,5 до 93,1 кг. При покупке этого материала его легко выделить среди другого, он обозначаем маркировкой под буквой «У». Этот материал легко выдает себя и по внешнему виду, у него присутствует полка, которая имеет самый маленький размер по сравнению с другими двутаврами.

На сегодняшний день строительство мощных конструкций – это важный этап в жизни. Число населения и потребностей людей постоянно увеличивается, поэтому требуется создавать новые здания для того, чтобы постоянно создавались новые ресурсы.

Все большей популярностью именно двутавровые балки, так как они обладают большой мощностью, чем другие подобные конструкции. Благодаря широкому ассортименту материала, их можно применять для строительства конструкции абсолютно любого размера.

Благоприятным фактором является и то, что они легко поддаются обработке и у строителей практически не возникает сложности в этим этапом.

Также актуальность балок вызвана тем, что они легко принимают дополнительные элементы, и таким образом можно увеличить жесткость балки, а соответственно и максимальную нагрузку, которую она сможет выдержать.

Цена двутавровой балки зависит от технических параметров и материала изготовления.

Несущая способность

Основным показателем балки является её несущая способность. Стоит заметить, что двутавр – это тот материал, который обладает максимальной прочностью. Также для него совершенно не страшны резкие перепады температур, выпадение осадков и передвижения земельного покрова.

При покупке и строительстве балки можно увидеть маркировку, именно эта цифра отвечает за максимально возможную на неё нагрузку. Также это значение можно вычислить по справочнику, указав в нем номер материала. Несложно догадаться, что чем больше цифра маркировки, то большую нагрузку может выдержать балка.

Вычислить несущую способность конструкции можно и самостоятельно, но для этого потребуется сделать ряд сложнейших расчетов. Если взять в пример балку с сечением 510 мм, то на неё можно поставить профиль, ширина которого не будет превышать 460 мм. В таком случае искомый материал выступит в качестве основы.

Для балки также необходимо наличие железобетонной основы, к которой она крепится при помощи сварочного аппарата. Этот показатель также может влиять на максимальную нагрузку.

Какую нагрузку способна выдержать балка можно узнать следующим образом: Все перекрытия, входящие в основу конструкции требуется сложить. Эту сумму нужно умножить на коэффициент прочности, который также можно узнать по справочнику. К полученному результату следует прибавить массу собственного веса, которая рассчитывается как в указанном примере, и вычесть из него момент сопротивления. Получив окончательную цифру возможной нагрузки, можно приступить к подбору основного материала для сооружения.

Усиление

Встречаются и такие ситуации, когда несущей способности не хватает для того, чтобы построить здание. Например, этот показатель не удовлетворяет критериям выбора материала. В таком случае, саму балку можно усилить.

  1. В первую очередь, нужно выяснить, какие элементы в конструкции отвечают за такие требования как сжатие, растяжение и изгиб;
  2. Далее, требуется увеличить сечение исходного материала на этом месте. Обычно, это делается при помощи сварочного аппарата, наваривая дополнительные части. Таким образом, увеличивается несущая способность балки, и она уже может выдержать больше нагрузки.

Прежде чем увеличивать жесткость двутавра, необходимо сверить, действительно ли правильно были сделаны расчеты ранее.



Стальные балки мощностью

Вт — Допустимые равномерные нагрузки

Допустимые равномерные нагрузки.

Рекламные ссылки

Балки с полками и допустимая равномерная нагрузка.

Для полной таблицы — повернуть экран!

20619 20600 0029
Designation (Width x lbs/ft) Nominal Size — Depth x Width (inches x inches) Allowable Uniform Load (lb)
Span (ft)
8 10 12 14 16 18 20 22 24 26
W8 x 10 8 x 4 15600 12500 10400 8900 7800 6900
W8 x 13 8 x 4 19900 15900 13300 11400 9900 8800
W8 x 15 8 x 4 23600 18900 15800 13500 11800 10500
W8 x 18 8 x 5 1/2 30400 24300 20300 17400 15200 135009 777 15200 135007 7 0077
W8 x 21 8 x 5 1/2 36400 29100 24300 20800 18200 16200
W8 x 24 8 x 6 1/2 41800 33400 27800 23900 20900 18600
W8 x 28 8 x 6 1/2 48600 38900 32400 27800 24300 21600
W10 x 22 10 x 5 3/4 30900 26500 23200 20600 18600 16900
W10 x 26 10 x 5 3/4 37200 31900 27900 24800 22300 20300
W10 x 30  10 x 5 3/4 43200 37000 32400 28800 25900 23600
W12 x 26 12 x 6 1/2 33400 29700 26700 24300 223001 223009 223009 24300 223009 24300 223009 29001 24300 2230019 24300 2230019700
W12 x 30 12 x 6 1/2 38600 34300 30900 28100 25800 23800
W12 x 35 12 x 6 1/ 2 45600 40600 36500 33200 30400 28100
  • 1 in = 25. 4 mm
  • 1 FT = 0,3048 M
  • 1 фунт F (Found Force) = 4,45 N
  • Масса и вес — разница

инсро.

Рекламные ссылки

Связанные темы

Связанные документы

Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Реклама в ToolBox

Если вы хотите продвигать свои товары или услуги в Engineering ToolBox — используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Citation

Эту страницу можно цитировать как

  • Engineering ToolBox, (2010). Стальные балки W — допустимые равномерные нагрузки . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/w-steel-beam-uniform-load-d_1722.html [День доступа, мес. год].

Изменить дату доступа.

. .

close

Калькулятор широкополочной балки

Калькулятор широкополочной балки для расчета размеров широкополочной балки и свойств сечения, включая момент инерции второй площади, модуль сечения и радиус инерции.

Балка с широкими полками (W-образная форма) представляет собой профиль из конструкционной стали I (или H) формы. Топ и нижние пластины двутавровой балки называются полками, а вертикальная пластина, соединяющая фланцы, называется стенкой. В широком фланце Двутавровые балки, полки почти параллельны друг другу.

Балки с широкими полками являются наиболее часто используемым профилем из конструкционной стали в строительных работах.

Материалами широкополочных балок обычно являются конструкционные стали, такие как A36, A572, A588 и A992.

Обозначение широкополочной балки дает информацию о ширине и весе на единицу длины. Например, W12 X 96 означает глубину 12 дюймов и 96 фунтов на фут веса на единицу длины. Значения глубины обычно являются приблизительными. Для W12 x 96 фактическое значение глубины равно 12,71. Поэтому фактическое значение глубины является размером, который необходимо проверять при проектировании системы из конструкционной стали.

Размеры стандартных широкополочных балок определены в приложении ASTM Стандарт А 6/А 6М.

Калькулятор широкополочной балки:

ВХОДНЫЕ ПАРАМЕТРЫ
Система единиц
Дюйм
Метрическая система
Номинальная глубина Вес в фунтов на фут
В36В33В30В27В24В21В18В16В14В12В10В8В6В5В4

92
РЕЗУЛЬТАТЫ
Параметр Значение
Обозначение
Вес на единицу длины [Вт] фунт/фут
Площадь поперечного сечения [A]
Глубина [d] в
Толщина стенки [т ш ]
Ширина фланца [b f ]
Толщина фланца [t f ]
Радиус скругления [R] * 94
Второй момент площади [I yy ]
Модуль сечения [S xx ] в^3
Модуль сечения [S yy ]
Радиус вращения [r x ] в
Радиус вращения [r y ]

Примечание: * Радиус скругления, который используется для расчета свойств сечения (Ixx, Iyy, Sxx.
