Светодиоды белые

Дневной свет мы получаем от солнца, и благодаря ему видим все вокруг. Этот свет можно разложить на спектр, и понять, что он состоит из множества красок. В этом плане белые светодиоды очень напоминают природное явление. Их делают, комбинируя несколько цветов.

Белый светодиод

Содержание статьи

  • 1 Виды белых светодиодов
  • 2 Люминофорные белые светодиоды
  • 3 Многокристальные белые светодиоды
  • 4 Основные характеристики

Виды белых светодиодов

В зависимости от принципа работы бывают два типа белых светодиодов:

  • люминофорные;
  • многокристальные.

Помимо этого они отличаются по мощности, цветовой температуре, размерам, углу рассеивания света и т. д. Наиболее распространенными среди белых чиповых светодиодов являются тонкие пластинки размером 5мм на 5мм или 3,5мм на 2,8мм, но встречаются меньшие и большие размеры.

Каждый производитель указывает на его взгляд самые необходимые характеристики, но в них всегда входят электрические и цветовые параметры.

Люминофорные белые светодиоды

Основой для создания белого света в люминофорных источниках является голубой (синий) или ультрафиолетовый светодиод. В чем принцип действия такого прибора?

На синий светодиод наносят слой специального желтого люминофора. Как только на него попадает излучение от светодиода, он сам начинает светиться. Спектр люминофорного излучения довольно широк, но больше всего в нем желтого цвета. Часть первоначального синего света рассеивается и смешивается с переизлученным светом, в результате чего мы видим белый.

От качества люминофора будет зависеть качество белого света. Он может быть холодным, с преобладанием синего, или теплым, с повышенным содержание желтого.

На сегодняшний белый светодиод, полученный на основе люминофорного излучения, является наиболее дешевым и востребованным. Его применяют в подавляющем большинстве бытовых осветительных приборов.

Многокристальные белые светодиоды

Если в один корпус поместить сразу три светодиода красного, синего и зеленого цветов, то в результате можно будет увидеть белый свет. Это принцип работы многокристального белого источника излучения.

Надо заметить, что встречаются и другие наборы кристаллов, но красно-сине-зеленый является самым распространенным. Его схема получила название RGB. Если вы внимательный человек, то могли замечать такую маркировку на многоцветной светодиодной ленте.

Цветопередача белых светодиодов на основе схемы RGB не очень хорошая, зато у них легко регулируется тон свечения. Это свойство используют в декоративном, праздничном освещении, в освещении, не требующем высокого качества цвета, но позволяющем подчеркнуть некоторые внешние характеристики объекта, как в рекламе.

Основные характеристики

Требования к белому свету высоки, когда речь идет о безопасности зрения. Необходимо, чтобы свет помогал нашей работе, а глазам было комфортно. В связи с этим возникают соответствующие требования к белому свету, излучаемому светодиодом.

Белый светодиод обладает следующими характеристиками света и цвета:

  • световая отдача;
  • яркость;
  • цветовая температура;
  • индекс цветопередачи.

Световая отдача показывает, насколько эффективно в светодиоде преобразуется электроэнергия. Физически ее определяют как отношение светового потока прибора к мощности, им потребляемой (люмен/Ватт).

Для сравнения скажем, что у лампы накаливания светоотдача составляет порядка 10-20 люмен/Ватт, а у лампы с белым светодиодом 50-150 люмен/Ватт. Сразу видно, какой источник освещения эффективней.

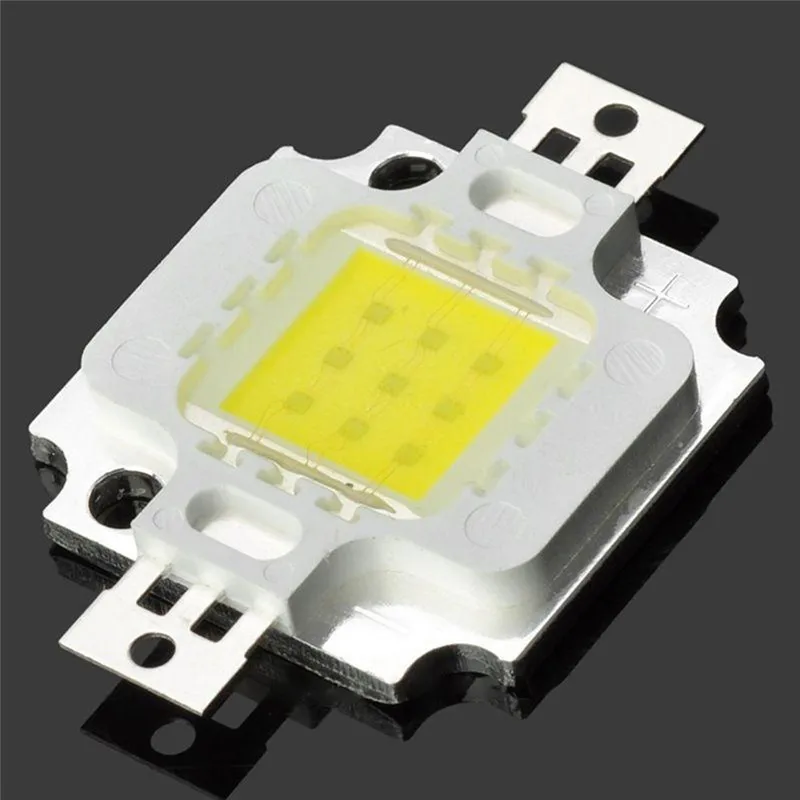

К тому же совсем недавно начали выпускать сверхмощные белые светодиоды, у которых светоотдача достигает значения в 200 Лм/Вт, и согласно теоретическим исследованиям – это не предел.

Очень часто приходится встречать такие понятия, как «теплый свет», «холодный свет», «близкий к дневному» и т. д. Все это выраженные словами показания цветовой температуры.

Помимо цветовых и световых характеристик, существуют геометрические и электрические параметры белого светодиода:

  • размер;
  • рабочее напряжение или ток;
  • потребляемая мощность.

Когда речь идет о размерах, надо различать размеры чипа и размеры колбы, в которую помещаются кристаллы. Для описания чипа существует четырехзначное число, которое указывает на его длину и ширину. Например, 5050, означает, что чип квадратный, со стороной 5мм.

Колбы используются в RGB-структуре и чаще всего производятся цилиндрической формы. Диаметр цилиндра может составлять 3мм, 5мм или 10мм. Изредка встречаются 8 миллиметровые колбы.

Напряжение, на которое рассчитан белый светодиод, лежит в интервале от 3 до 3,7 Вольт. Мощность изменяется в зависимости от модели в пределах от нескольких мили Ватт до 20 и более Ватт.

Можно сказать, что сфера производства белых светодиодов находится только на первом этапе своего развития. Технологии постоянно совершенствуются и все возможности получения этих приборов еще не изучены до конца.

конструкция и принцип работы, где используются, виды сверхярких ламп

Благодаря современным технологиям, за последнее время произошла серьёзная модернизация осветительных приборов. Привычные лампы накаливания сменились более экономичными и долговечными. Особым этапом является появление светодиодных ламп, характеризующихся высокой яркостью. Яркие светодиоды нашли применение в разных сферах.

  • Разновидности ламп
  • Конструкция светодиода
  • Виды и характеристики
  • Особенности монтажа
  • Область применения

Разновидности ламп

Сегодня спектр ламп для освещения представлен различными моделями от стандартных до суперсовременных. Все они обладают разными характеристиками:

  • Лампы накаливания. Долгое время они были единственными источниками освещения, имели мощность от 15 до 300 Вт. Современные лампы разделяются на два вида. В криптоновых применяется инертный газ криптон, обеспечивающий хорошую светоотдачу. Их минимальная мощность равна 40 Вт, максимальная — 100 Вт. Биспиральные модели функционируют за счёт дугообразной нити из вольфрама, могут иметь зеркальную, прозрачную либо опаловую поверхность.
  • Люминесцентные. Излучают свет благодаря люминофорному покрытию, на которое действуют ультрафиолетовые лучи газового разряда. Обеспечивают мягкий рассеянный свет разной мощности (от 8 до 80 Вт). Дают в 7−8 раз больше светового потока, чем лампы накаливания, служат в 10−20 раз дольше. Отличаются мерцающим светом и чувствительностью к температурным перепадам.
  • Галогенные. Выпускаются в разных формах и размерах. Излучаемый ими свет может быть рассеянным или в виде концентрированных пучков. Благодаря возможности светить очень яркими насыщенными оттенками, галогенные светильники широко применяются в современном дизайне для создания оригинальных световых решений в жилых помещениях и уличных пространствах. Лампы галогенного типа имеют множество вариантов установки. Их можно подвесить вверху или на стенах, встроить в подвесной потолок в виде точечных приборов, закрепить на мебели. В поворотных моделях имеется специальный вращающийся держатель, позволяющий направлять лучи света в нужную сторону.

Среди всего ряда осветительных ламп светодиоды выделяются самым низким потреблением электроэнергии, поэтому пользуются большой популярностью среди потребителей. Они характеризуются высокой яркостью, светопередачей порядка 60 — 80 Лм/Вт. Срок службы приборов мощностью от 7 до 21 Вт/час может достигать 100 тысяч часов.

Отдельной разновидностью светодиодов являются автономные лампы, работающие за счёт аккумуляторных и солнечных батарей. Такие светильники эффективны, как при высоких (+50), так и низких (-30) температурах. Имеют свойство включаться самостоятельно с наступлением темноты, поэтому успешно применяются для уличного освещения.

Конструкция светодиода

Светодиодный светильник имеет довольно сложное устройство. В его конструкцию входит несколько элементов, каждый из которых выполняет определённую функцию:

  • Светодиодные чипы. Выступают в роли основных деталей, обеспечивающих свечение. В зависимости от размера светильника и желаемой мощности, в нём может содержаться от одного до нескольких десятков взаимосвязанных между собой чипов. При поломке одного из них другие также перестают работать. От качества чипов зависят характеристики лампы и срок ее службы.
  • Печатная плата. Производится из сплавов алюминия, хорошо отводящих тепло и обеспечивающих температуру, необходимую для функционирования чипов.
  • Радиатор. На него отводится тепло от печатной платы с чипами. Изготавливаются из алюминиевых сплавов и форм с множеством отдельных пластин. С помощью этих пластин увеличивается площадь теплоотведения радиатора.
  • Драйвер. Сглаживает, уменьшает и стабилизирует напряжение на входе электрической цепи. Бывает выносным или встраиваемым. Второй тип используется чаще.
  • Конденсатор. Ликвидирует пульсацию напряжения, которое поступает с драйвера на светодиодные кристаллы.
  • Цоколь. Служит для подключения патронов. Для его производства применяется латунь с покрытием из никеля. Эти материалы обеспечивают хорошее соединение и долговременную защиту от коррозии.
  • Полимерное основание. Вплотную прилегая к цоколю, гарантирует защиту корпуса от электрических пробоев. Также основание предохраняет пользователей от электротравм при замене лампочек.
  • Рассеиватель. Имеет форму полусферы, изготавливается из матированного поликарбоната или прозрачной пластмассы, исключающей риск повреждения при падении. Предназначается для увеличения угла равномерного рассеивания светового пучка. Практически не нагревается во время свечения лампы.

Особенность светодиодов заключается в расположении области максимального нагрева. Если в других видах осветительных лампах тепловая энергия распространяется от внешней стороны поверхности, то в диодных светильниках печатная плата нагревается изнутри. Поэтому для обеспечения эффективной и безопасной работы необходимо регулярное отведение тепла из лампы.

Виды и характеристики

С развитием технологий на основе обычных светодиодных лампочек началось производство полупроводниковых приборов, характеризующихся очень высокой яркостью свечения. Сверхяркие светодиоды имеют определённую классификацию.

Лампы тайваньского производителя Epistar характеризуются компактными размерами и высокими качественными показателями. Имеют очень долгий срок эксплуатации.

Продукция бренда Smd имеет несколько серий (3528,3014, 3020, 2835 и д. р.). Наиболее востребованы яркие светодиоды серии SMD 5050, отличающиеся белым мощным свечением (мощность доходит до 1 Вт). Часто используются в комплекте со специальными блоками питания, снижающими действующее напряжение до 12 В.

Модельный ряд компании XLamp состоит из трёх вариантов сверхярких светодиодов — XR, XP и MC. Каждый из них имеет индивидуальный размер и форму, но все используют большой рабочий ток, превышающий 350 мА, и имеют высокоэффективную систему теплоотвода.

Применяются для внутреннего и наружного освещения современных автомобилей.

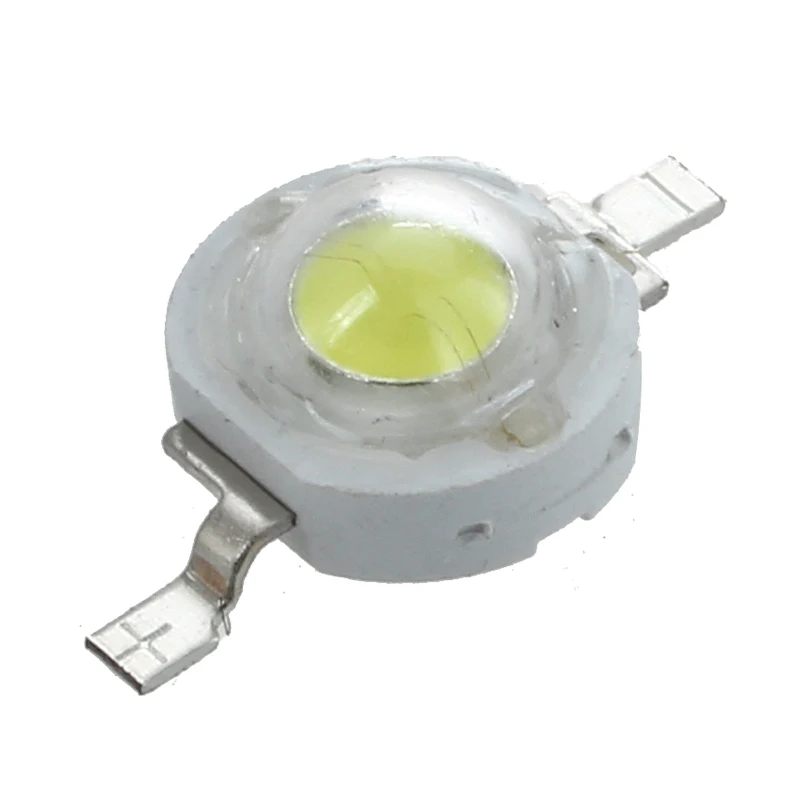

Одним из ярких примеров мощных светодиодов являются лампы американской компании Cree. Она выпускает осветительные приборы в разных корпусах:

  • С выводами STD (серии 374, 512, 503, 4SM, 5SM и д. р.). Стандартные корпуса имеют круглое сечение размером 3 и 5 мм и овальное сечение размером 4 и 5 мм.
  • В корпусе «Пиранья» типа P4 (серия Р41, Р42, Р43).
  • В корпусе типа PLCC (серии LM1, LM3, LM4, LP6, LN6, LA1 и т. д. ). Подходят для поверхностного монтажа.

Вне зависимости от типа сверхяркие светодиоды функционируют по одному принципу протекания направленного потока электронов от p-анода к n-катоду. Для образования перехода светодиодные чипы внутри лампы покрываются легированными примесями. Оттенок и длина волны светового потока в каждом светильнике повышенной яркости определяются шириной рабочей p-n зоны.

Качество работы диодов определяется по яркости светового потока и углу рассеивания. В зависимости от температуры, свечение бывает оранжевым, янтарным, зелёным, синим, красным или белым. Белый свет делится на холодный (5000 — 7000K) и тёплый (2700−3500К).

Угол рассеивания также бывает различным от 15 до 120 градусов. За счёт лампочек с разными углами рассеивания создаются оригинальные световые решения с подсвечиванием разных зон.

Особенности монтажа

Прежде чем устанавливать сверхяркий светодиод, следует обратить внимание на то, какие токовые характеристики он имеет. Основной величиной является его постоянный рабочий ток. Средний показатель для большинства сверх ярких приборов находится в диапазоне 15 — 20 мА. Максимальные значения ультраярких ламп достигают 1 А.

Следующий важный показатель — рабочее напряжение — зависит от оттенка излучаемого света. Для инфракрасного цвета характерна минимальная величина от 1,5 до 1,9 В, для белого — максимальная, достигающая 3,7 В. К одному драйверу с постоянным выходным напряжением 12 В можно присоединить 4 ярких диода с напряжением по 3 В либо 12 диодов по 1 В каждый. Драйвер, выходное напряжение которого равно 12 В, следует подключать к сети 220 В.

Главным условием установки любой диодной лампы считается соблюдение полярности питания. Поскольку в светильниках с большой яркостью происходит сильный нагрев световых кристаллов, необходимо обеспечить эффективную систему охлаждения. В большинстве сверхярких моделей она реализована с помощью теплоотводящих радиаторов. Если такие радиаторы не предусмотрены производителем, об охлаждении нужно позаботиться самостоятельно. В процессе установки нужно обеспечить качественную электроизоляцию.

Правильно установленный LED-светильник может проработать не менее 50 тысяч часов. При этом его использование будет экономически выгодным и не нанесёт вреда окружающей среде ввиду отсутствия паров газов, ртути и других опасных компонентов. Ярким светодиодам присущи такие качества, как невосприимчивость к скачкам напряжения и температуры, виброустойчивость и ударопрочность. Компактные лампы способны выдержать большое количество включений.

Все преимущества, которыми обладают сверхяркие диоды, отражаются на их стоимости. Их цена достаточно высокая, но долгий срок эксплуатации и качественные характеристики позволяют добиться окупаемости приборов.

Каждый LED-светильник обладает индивидуальными характеристиками. Поэтому при помощи нескольких диодных ламп трудно добиться равномерной освещённости (даже если они изготовлены одним производителем и относятся к одной серии). Заявленная цветопередача также не всегда соответствует реальной. Регуляторами яркости оснащаются не все осветительные приборы.

Область применения

Высокие технические и эксплуатационные показатели позволяют широко использовать сверхяркие светодиоды. Самыми распространёнными сферами применения являются:

  • Мобильные устройства. Выполняют роль подсветки как в одноцветных, так и в многоцветных дисплеях, работающих на жидких кристаллах.
  • Дорожные знаки. Применяются в светофорах, уличных указателях, поскольку не требуют частого технического обслуживания после установки.
  • Световая реклама. Используются для освещения объёмных букв, световых коробов, рекламных вывесок и ультратонких лайтбоксов. Белый свет, излучаемый диодами, является более эффективной альтернативой применяемому ранее неону.
  • Алфавитно-цифровые табло. Прямой свет служит инструментом для передачи информации на одноцветных табло и полноцветных видеодисплеях в торговых центрах и на спортивных стадионах.
  • Транспорт. За счёт малых размеров и сверхвысокой яркости обеспечивают работу внешних сигнальных устройств (индикаторов поворота, стоп-сигналов) и приборных панелей, установленных в салонах транспортных средств (автомобилях, автобусах, мотоциклах, самолётах).
  • Архитектура и ландшафт. Показывают высокую эффективность при освещении фасадов зданий и различных ландшафтных композиций.

Диоды высокой яркости находят применение не только в сферах общего пользования, но и в быту. К примеру, ими всё чаще заменяют традиционное освещение при установке натяжных потолков.

LED — суперяркий белый (25 шт. в упаковке) — COM-09850

Этот продукт имеет ограничения на доставку, поэтому он может иметь ограниченные варианты доставки или не может быть отправлен в следующие страны:

    • Дом
    • Категории товаров
    • 5 мм
    • Светодиод — сверхяркий белый (25 шт. в упаковке)

    Избранное Любимый 16

    Список желаний

    15 в наличии COM-09850 RoHS

    2

    15 в наличии 15 шт. в наличии.

    9,50

    9.03

    8,55

    1+ шт.

    25+ шт.

    100+ штук

    • Описание
    • Функции
    • Документы

    Все мы знаем, что светодиодов никогда не бывает слишком много. Не волнуйтесь, мы вас прикроем. Это пакет из 25 светодиодов, удобно упакованных в красивую многоразовую безопасную сумку для защиты от электростатических разрядов. Пусть следующий проект сияет!

    • 25 ярких белых светодиодов
    • Яркость 10 000 мкд
    • Стандартный размер — T1 3/4 5 мм
    • Прямое напряжение:
      • Мин.: 3,2 В
      • Макс.: 3,4 В
    • Максимальный ток 20 мА

    Светодиод — сверхъяркий белый (25 шт. в упаковке) Справка и ресурсы по продукту

    • Учебники
    • Необходимые навыки

    Комплект фонарика

    11 октября 2018 г.

    Это руководство по сборке комплекта фонарика SparkFun, базового набора для обучения пайке.

    Избранное Любимый 3

    Основной навык:

    Электрические прототипы

    Если для этого требуется питание, вам нужно знать, сколько, что делают все контакты и как его подключить. Возможно, вам придется обращаться к таблицам данных, схемам и знать все тонкости электроники.

    2 Электрическое прототипирование

    Уровень навыка: Новичок — Вам может потребоваться узнать немного больше о компоненте, например, об ориентации или о том, как его подключить, в дополнение к требованиям к питанию. Вам нужно будет понять поляризованные компоненты.
    Просмотреть все уровни навыков

    • Комментарии 14
    • Отзывы 2 2

    4.5 из 5

    На основании 2 оценок:

    Сейчас просматриваются все отзывы покупателей.

    Показаны результаты со звездным рейтингом.

    1 из 1 нашел это полезным:

    Как раз то, что мне было нужно!

    от участника #1077077 проверенный покупатель

    Я искал замену тусклым светодиодам в своих уличных солнечных фонарях, и Марк Линдемер, техник Sparkfun, помог мне выбрать правильные светодиоды для моей цели. Он был очень полезным, и я очень доволен супер яркими белыми светодиодами, которые я получил.

    0 из 1 нашел это полезным:

    Это тусклые светодиоды, не яркие

    от пользователя #684660 проверенный покупатель

    Я купил несколько ярко-красных светодиодов, а также ярко-белые светодиоды. Я подключил красные светодиоды к резистору на 220 Ом, и они не были яркими при любом натяжении воображения! Я даже не стал тратить время на подключение белых светодиодов.

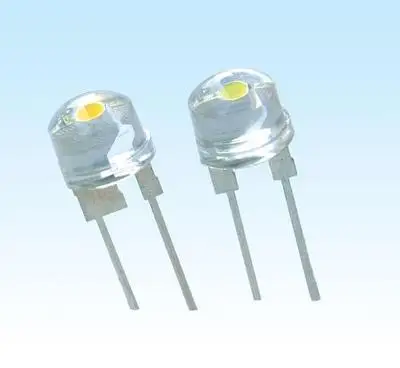

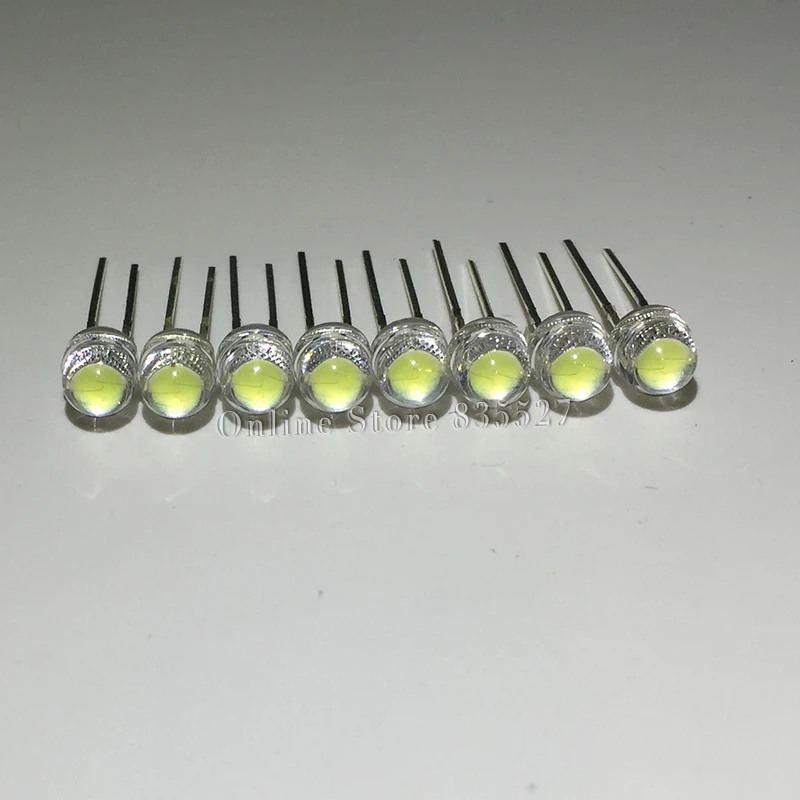

    Светодиод 5 мм, белый, прозрачный, ультраяркий

    Перейти в конец галереи изображений

    Перейти к началу галереи изображений

    Артикул

    А-408

    В наличии Кол-во в наличии: 3988824

    Краткий обзор

    Получите это быстро — отправка в тот же день

    Детали

    Цвет свечения: Белый
    Диаметр: 5 мм
    Цвет линз: Вода прозрачная
    Прямое напряжение (В): 3,2-3,4
    Текущий (МА): 20
    Угол обзора: 25
    Сила света (MCD): 16 000–20 000

    Дополнительная информация

    Дополнительная информация
    Артикул А-408
    Производитель Тайда Электроникс
    МПН Светодиод 5 мм Белый

    Отзывы покупателей

    6 штук)

    Показать 10 20 50 на страницу

    1. org/Review»>

      Яркие светодиоды

      Цена

      100%

      Качество

      100%

      Ценить

      100%

      Очень яркие светодиоды, удивительно яркие даже при 1 мА

      Отзыв от

      Опубликовано

    2. ЗАМЕЧАТЕЛЬНО!!!!!!!!!

      Цена

      100%

      Качество

      100%

      Ценить

      100%

      Это действительно отличные светодиоды, супер яркие, дешевые, я использовал свой для стробоскопа, и они творят чудеса! 🙂 +100000

      Отзыв от

      Опубликовано

    3. ЗАМЕЧАТЕЛЬНО!!!!!!!!!

      Цена

      100%

      Качество

      100%

      Ценить

      100%

      Это действительно отличные светодиоды, супер яркие, дешевые, я использовал свой для стробоскопа, и они творят чудеса! 🙂 +100000

      Отзыв от

      Опубликовано

    4. ЗАМЕЧАТЕЛЬНО!!!!!!!!!

      Цена

      100%

      Качество

      100%

      Ценить

      100%

      Это действительно отличные светодиоды, супер яркие, дешевые, я использовал свой для стробоскопа, и они творят чудеса! 🙂 +100000

      Отзыв от

      Опубликовано

    5. очень яркий

      Цена

      100%

      Качество

      100%

      Ценить

      100%

      хорошая яркость по отличной цене

      Отзыв от

      Опубликовано

    6. Отличный светодиод, отличная цена!

      Цена

      100%

      Качество

      100%

      Ценить

      100%

      Эти светодиоды ВЕЛИКОЛЕПНЫ!!! Некоторые люди подумают, что я работаю на Тайду, но они действительно ВЕЛИКОЛЕПНЫ!!!
      Я использую их, чтобы сделать мини-фары, фары для радиоуправляемой машины, даже установил их в кукольном домике, чтобы осветить его.
