Виброплита своими руками — реально?. Журнал Строительство и ремонт дорог

• 1. Какие бывают виброплиты?
• 2. Что понадобится для сборки виброплиты своими руками?
• 3. Как сделать виброплиту своими руками: пошаговая инструкция

Еще свежи воспоминания о советских временах, когда только смекалка и умелые руки помогали человеку заполучить во владение полезную вещь или предмет одежды. Кроме того, что в изделие вложена душа автора, это еще бесспорная экономия! Масштабы дачных или коттеджных участков не так велики, чтобы покупка виброплиты для укладки тротуарной плитки оправдала себя в дальнейшем. Намного дешевле собрать виброплиту своими руками.

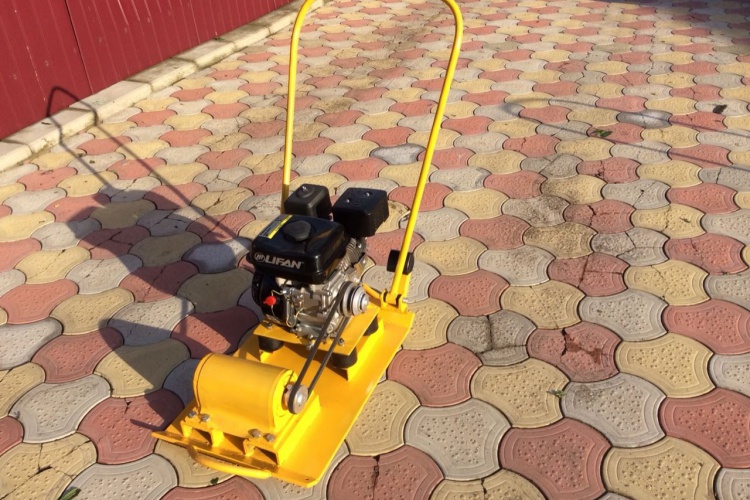

Источник фото: stanok.guruГотовая виброплита, сделанная своими руками

Какие бывают виброплиты?

Существует три вида виброплит по виду ДВС. Каждый вид обладает своими характеристиками, набором плюсов и минусов. Рассмотрим все по порядку.

Электрические виброплиты

Читайте

Электрическая виброплита: редкий «зверь» в строительном «лесу»

Значительным плюсом данного агрегата является тот факт, что шума он создает мало, а при трамбовке песочной подушки вы не будете загрязнять атмосферу вредными веществами, продуктами горения и прочим. Зато такой аппарат потребляет много энергии (для получения необходимой мощности) и не является портативным.

Дизельные виброплиты

Данные виброплиты выбирают за то, что они имеют наилучший показатель мощности и энергии удара вкупе с малым (в сравнении с бензиновыми) расходом топлива. Чаще всего такие аппараты используют в промышленном строительстве из-за их производительности и крупных размеров. Правда, за все его положительные качества придется и соответствующе заплатить.

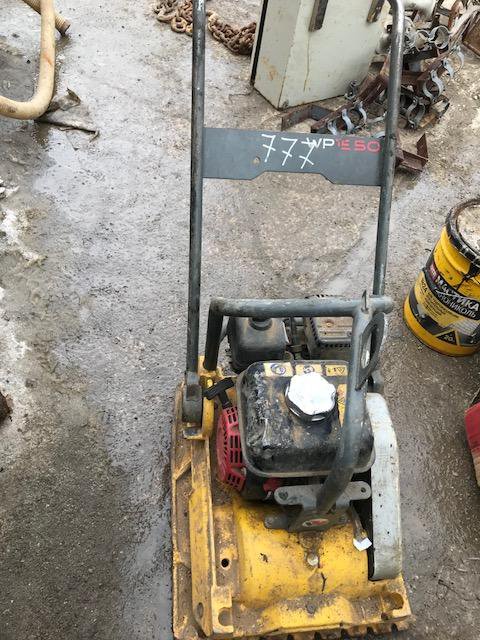

Бензиновые виброплиты

Очевидный плюс — мобильность ввиду небольшого размера. Кроме этого, бензиновая виброплита не создает много шума, особенно этот плюс будет актуален при укладке дорожек и коммуникаций возле дома. В непроветриваемых помещениях пользоваться ей запрещено — впрочем, как и дизельной. Минусом такого устройство можно назвать большой расход топлива.

По типу трамбовки различают прямую и реверсивную виброплиты.

Что понадобится для сборки виброплиты своими руками?

Своими силами попробуем собрать компактное приспособление для уплотнения грунта — электротрамбовку.

На самом деле для этого вам не нужно иметь дорогостоящий или редкий инструмент. Чтобы собрать виброплиту своими руками, вам понадобится аппарат для электросварки и электроды на 3-4 мм, обычный молоток, болгарка (не забудьте диски по металлу), а также ключи.

Чтобы собрать виброплиту своими руками, вам также не придется потратить много денег на покупку деталей. Соберите следующие компоненты:

1. Двигатель типа вибратор площадочный на 220 В. Можно купить современный двигатель, но стоить он будет немало. На разборках всегда можно найти старые двигатели еще советского производства в хорошем состоянии. Некоторые умельцы обходятся и мотором от старой стиральной машины, но регулировать силу вибрации с таким двигателем вы, к сожалению, не сможете.
2. Лист металла толщиной 8 мм (размеры можете выбирать сами). Для примера: можно взять лист 45х80 см.
3. Два куска металлического швеллера (около 40-45 см каждый). Можно взять и обычные трубы.
4. Для ручки вам понадобится труба. Диаметр лучше выбрать 20 мм, а вот длину регулируйте сами. 120 см будет достаточно для человека среднего роста.
5. Болты М10-М112, гайки, граверы (не менее 10 штук).

Как видите, все просто, остается только собрать виброплиту своими руками.

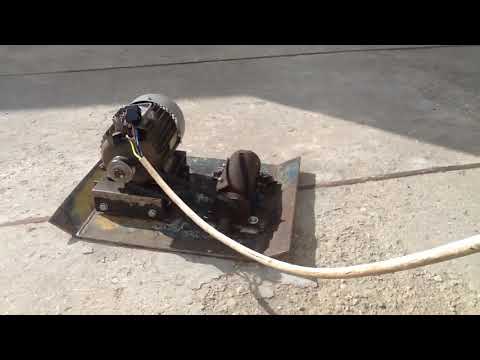

Источник фото: stanok.guruВот так выглядит самодельная виброплита одного из народных умельцев

Как сделать виброплиту своими руками: пошаговая инструкция

Для начала возьмем подготовленный нами металлический лист и болгарку. На расстоянии около 10 см от края с обеих сторон делаем неглубокие надрезы (5 мм будет достаточно). Затем с помощью молотка загибаем края приблизительно в 30 градусов. Загибы нам необходимы для того, чтобы виброплита не зарывалась в песок во время работы, а как бы скользила по нему.

Читайте

Устройство виброплиты в деталях. Маленькие тайны большой работы

После этого укрепляем срезы электросваркой (не забудьте надеть защитные очки). Затем берем швеллеры и привариваем их поперек листа. После на них будет крепиться двигатель. На швеллерах делаем маркером отметки под болты. Привариваем болты основанием вниз, на них после будут установлены «ушки» двигателя. Но будьте осторожны: во время сварки металл быстро разогревается и может деформироваться, это не сыграет вам на руку в дальнейшей эксплуатации вибротрамбовки.

И вот наступает час установки самого двигателя (площадочного вибратора). Кстати, если вы приобретете старый мотор типа ИВ-98, то знайте, что внутри него находятся эксцентрики, переставляя которые, можно регулировать силу вибрации. Устанавливаем наш двигатель на болты, закрепляем с помощью гаек и граверов.

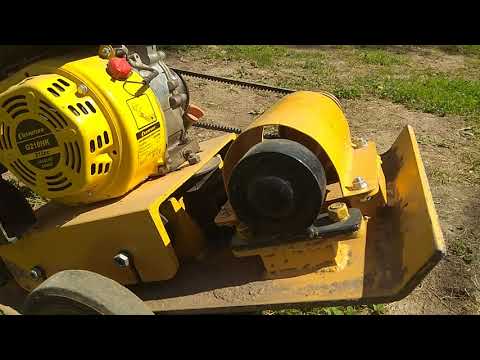

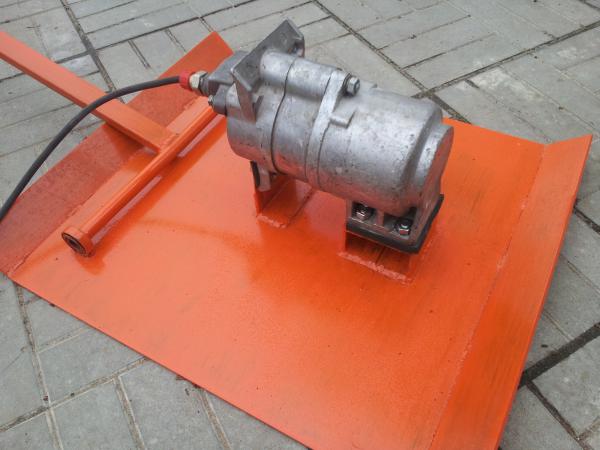

Источник фото: stanok.guruПривариваем швеллеры и прикручиваем к ним двигатель

Далее следует самый важный, а поэтому и самый спорный пункт сборки виброплиты своими руками — крепление ручки. Инженеры всего мира ломают голову над тем, как погасить вибрацию во время работы, постоянно совершенствуя свою технику. Но ведь нам нужно сделать ручку самостоятельно и не менее качественно.

Есть вариант крепления ручки на автомобильные сайлентблоки. К отогнутому краю основания, точно так же, как и на швеллерах, привариваем два болта основаниями вниз. На них крепятся сайлентблоки, а уже к ним — ручка.

Источник фото: stanok.guruНа специализированных форумах предлагают и другие варианты крепления ручки виброплиты

Также ручку можно просто прикрутить к основанию виброплиты на два болта, но тогда стоит надеть на ручку изоляцию, а на крепления — резиновые втулки. Есть еще совет для удобной работы: на ручку можно повесить веревочную петлю и держаться за нее, тогда вибрация будет ощущаться слабо.

Но не забывайте, что виброплита, сделанная своими руками, все же является аппаратом со своей спецификой. Избавиться от вибрации полностью не получится, ее можно только уменьшить.

Вес виброплиты, сделанной своими руками, будет зависеть от тех деталей, из которых вы ее соберете. Но стоит понимать функцию изделия — трамбовка грунта. Поэтому вес не должен быть слишком маленьким (к основанию можно приварить дополнительный груз), но имейте в виду, что с очень тяжелой виброплитой будет тяжело управляться (как минимум транспортировать ее). В среднем 40-50 кг будет достаточно для того, чтобы уплотнить грунт толщиной в 10 см. Для укладки фундамента плита должна быть тяжелее и, соответственно, мощнее.

Итак, если вопрос цены для вас имеет значение — беритесь за дело! А подводя итог, еще раз отметим, что самой дорогой деталью при изготовлении собственной виброплиты станет двигатель, от того, по какой цене удастся его приобрести, и будет зависеть конечная стоимость оборудования. Удачи!

Виброплита своими руками

Статья обновлена 29.05.2019

Виброплита – универсальный трамбующий инструмент, посредством которого удается уплотнять поверхности из гравия в смеси с грунтом, песка или асфальта. Он незаменим, когда нужно подготовить площадку для тротуарной плитки или основание под фундамент, например. Несмотря на функциональность и кажущуюся сложность этого устройства, выяснилось, что виброплита своими руками – это вполне реально.

Содержание:

• Принцип работы
• Виброплита с электрическим двигателем своими руками
• Самодельная бензиновая вибротрамбовка
• Заключение

Принцип работы

Чтобы понять, как работает виброплита, сначала потребуется рассмотреть ее схему и устройство. Конструкция агрегата с вибровалом состоит из следующих узлов:

1. Рама.
2. Двигатель (мотор).
3. Стальная плита определенного размера.
4. Вибратор.

Самая важная деталь конструкции – металлическая плита, находящаяся в основании агрегата. Над ней по центру располагается вибрационный механизм, а поверху крепится двигатель. Вращающий момент от мотора передается на вибратор посредством муфты и ременной передачи. При этом вращательное движение вала с помощью эксцентрика трансформируется в колебания.

Схема виброплиты

Затем колебательные импульсы поступают на саму плиту, которая за счет этого уплотняет поверхности. В качестве приводного механизма вибромашины для уплотнения грунта используются либо электродвигатели, либо бензиновые моторы. Типовые модели отличаются такими важными показателями, как номинальная мощность двигателя, развиваемое им вибрационное усилие, а также масса агрегата.

Виброплита с электрическим двигателем своими руками

Чтобы собрать виброплиту с электродвигателем своими руками, необходимо подготовить следующие запчасти и детали:

1. Любой подходящий электродвигатель, рассчитанный на 220 Вольт.
2. Фирменный вибратор.
3. Кусок листового металла и два швеллера.
4. Тонкая труба примерно полтора метра в длину.
5. Пластиковые колеса (достаточно двух штук).
6. Болты размерами на М10 и на М12, а также эластичные подкладки, вырезанные из резинового коврика.

Рабочая площадка плиты изготавливается на основе куска листового металла, размер которого – 45 на 80 мм, а толщина – 8 мм. Болты на М12 необходимы для фиксации на раме электромотора. Когда все детали готовы – можно приступит к сборке. Последовательность операций, выполняемых согласно подготовленному ранее чертежу, выглядит так:

1. Сначала на листовой заготовке примерно в 100 мм от каждого края посредством болгарки делаются два надреза глубиной около 5 мм.
2. Затем, воспользовавшись молотком, нужно выгнуть края металлического листа по линии надреза ориентировочно на 25 градусов.
3. Впоследствии эти места завариваются, что позволяет упрочить положение торцов импровизированной плиты.
4. После этого берется фирменный площадочный вибратор и фиксируется на двух швеллерах болтами подходящего размера (они подгоняются так, чтобы не выступать за срез поверхности).
5. Получившаяся сборная конструкция приваривается затем к плите.

На заключительном этапе поверх вибратора монтируется электродвигатель, который фиксируется на раме с помощью болтов. На ней же крепятся ручки агрегата, изготовленные из заготовки трубы (при монтаже их необходимо проложить эластичными прокладками).

При помощи виброплиты утрамбовываются различные поверхности

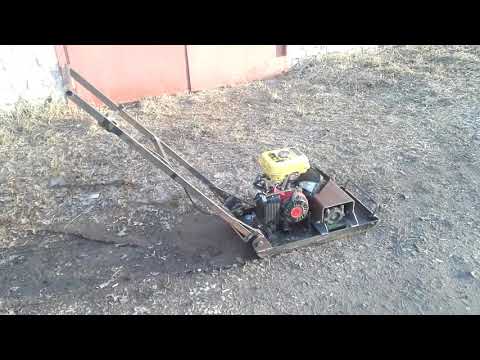

Самодельная бензиновая вибротрамбовка

Виброплита с бензиновым двигателем отличается от уже рассмотренной электрической модели только одним узлом – двигателем. Вместо электрического привода в данном случае выбирается мощный бензиновый мотор, позволяющий управлять эксцентриком вибратора.

В качестве двигателя для самодельного агрегата специалисты советуют взять одноцилиндровый мотор производства фирмы Хонда.

Рама устройства с вибратором и плитой собирается таким же образом, как это было описано для электрической вибротрамбовки. После того как она готова, на ней останется закрепить бензиновый мотор.

Некоторым умельцам удается собрать бензиновый агрегат из мотоблока, убрав с него все лишнее и смонтировав на раме нужные заготовки для виброплиты. Такая переделка упрощает все рабочие операции и заметно сокращает время сборки. Другой вариант самодельной виброплиты предполагает ее изготовление из перфоратора, устройство которого очень удобно для заявленных целей. Для его переделки потребуется еще меньше усилий.

Заключение

Перед тем как сделать вибрирующую плиту самостоятельно, сначала важно внимательно изучить ее конструкцию. И лишь после этого можно переходить к подготовке необходимых деталей и узлов. Основное внимание при сборке самодельного агрегата уделяется правильному выбору мотора, приводящего в движение исполнительный механизм. Если следовать приведенной выше инструкции, можно надеяться на получение работоспособного устройства. Со всеми деталями процесса сборки проще всего ознакомиться при просмотре видео роликов, в большом количестве приводимых в Интернете.
