Беседка для дачи своими руками чертежи фото: >100 чертежей, размеров и пошаговых фото сборки.

Беседка для дачи своими руками чертежи ФОТО схем и эскизов, проект дачной беседки своими руками, размеры с эскизами, беседки с мангалом и барбекю

Беседка – непременный атрибут приусадебного участка. Интернет пестрит предложениями купить готовые чертежи беседок для самостоятельного строительства, или доверить возведение малой архитектурной формы профессионалам. Но зачастую, существующие предложения по каким-либо причинам не соответствуют запросам владельцев участков, то размер не подходит, то форма и дизайн не устраивает, то просто дорого. Да и само по себе строительство беседки — процесс не сложный и вполне осуществимый своими руками.

Это статья посвящена тому, как составить план, чертеж и схемы узлов беседки, как определиться с размерами в зависимости от предназначения постройки, как правильно разместить мангал, место для отдыха, кухню и т.д. И конечно мы подобрали для вас готовые схемы и чертежи беседок.

На фото планировка пространства с мангалом, угловые конструкции экономят место

Содержание

1. Схема размещения
2. Функционал и размеры – что надо знать
3. Форма и конструктивные особенности
4. Простые правила для построения схем
5. Проекты беседок – строим своими руками

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

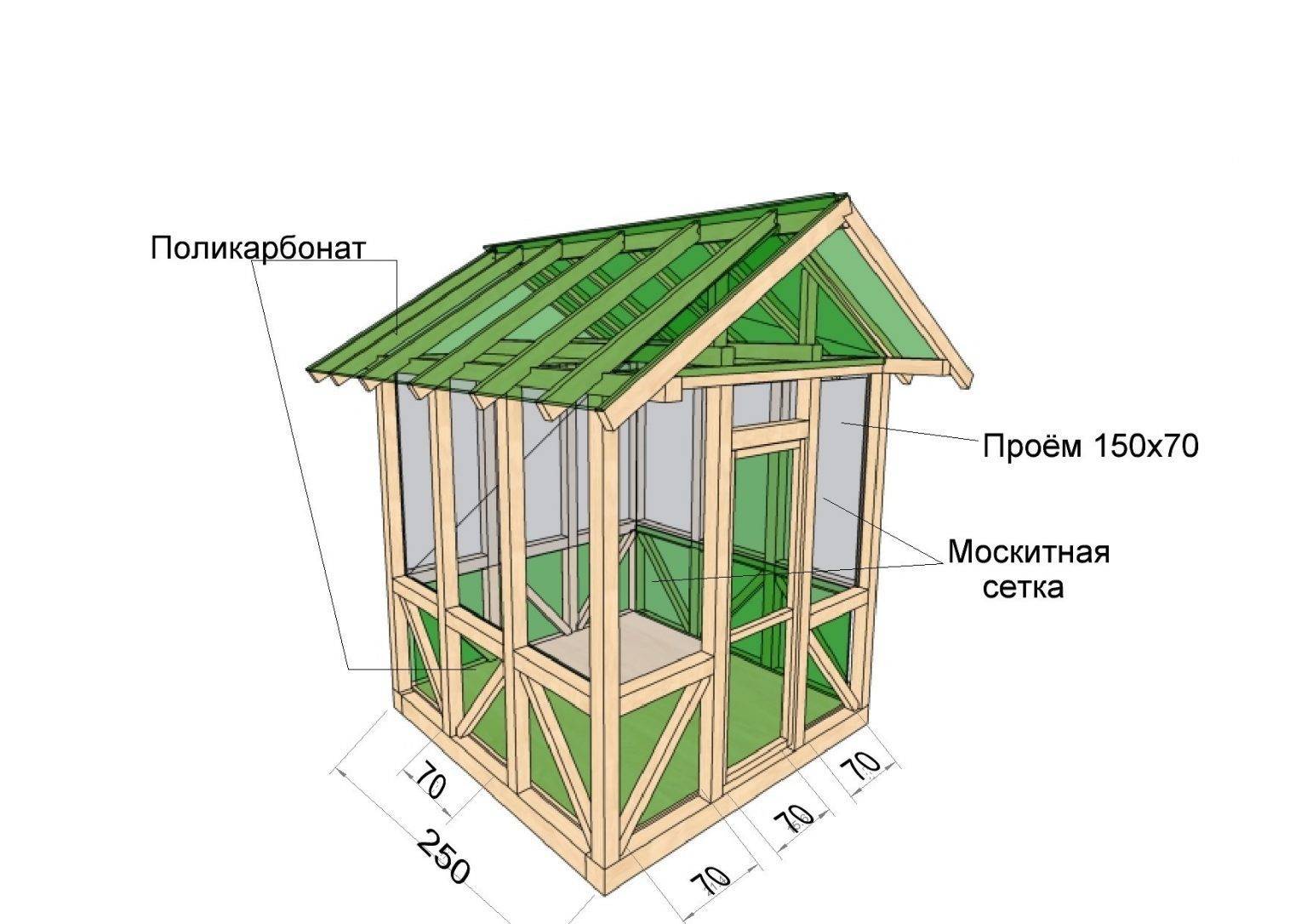

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из брусаБеседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом, камином или печью, то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент. Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300300, 400400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Приблизительная схема размещения мебели 8 ми угловой постройке

Функционал и размеры – что надо знать

Беседки, прежде всего, строят для комфортного отдыха на открытом воздухе, а это значит, что они должны быть удобными, прочными, надежными, все должно быть под рукой, ничего не должно мешать, раздражать. А для этого следует знать некоторые правила эргономики.

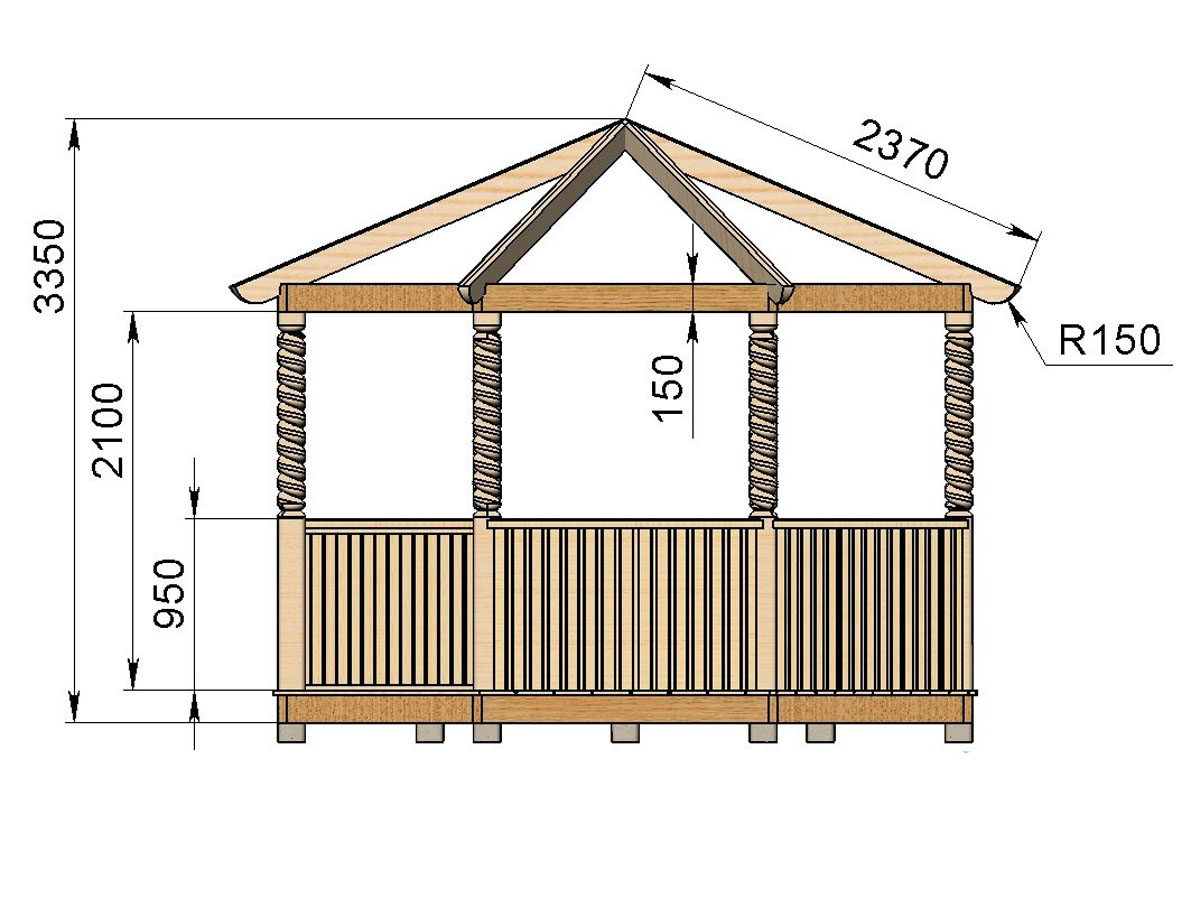

Типовой чертеж прямоугольной конструкции

Как правило, прямоугольные постройки имеют двух- (как на схеме выше) или четырехскатную крышуДеревянные беседки, чертежи квадратной постройки с четырехскатной крышей

Стандартная ширина стола 600-800 мм, длина 800 мм — для размещения 4, 1200 мм — для 6 человек. Удобный размер сидушки стула или лавки – 400-450 мм. Таким образом, минимальная ширина беседки 1500 (600+450+450) мм, длина 1500-2000 мм.

Дачные беседки своими руками, чертежи мини конструкции из бревна

При необходимости габариты беседки можно уменьшить, в таком случае лучше остановить свой выбор на маленькой, каркасной постройке-навесе, пример смотрите на схеме ниже.

Схема беседки для маленького участкаИзделие на металлокаркасе, размеры схематично, длину и ширину беседки можно изменять под ваши потребности

Для комфортного размещения одного человека необходима площадь по полу – 2 м², следовательно, оптимальный размер беседки для компании 4-8 человек – 3*4 м, 4*4 м (12-16 м²).

Беседки шестигранные своими руками, чертежи стандартной деревянной конструкции

Если планируется не только место для посиделок, но и зона для отдыха, с креслами и шезлонгами, тогда площадь беседки вычисляется из расчета 4 м² на 1 человека.

Чтобы правильно сделать чертеж беседки с мангалом или камином, при расчете площади необходимо учесть габариты печи. Оптимальная глубина кирпичного мангала 750-1000 мм (3-4 длины кирпича), ширина – 1200 мм (10 ширин кирпича).

Чертеж стандартного мангала

Кроме мангала или барбекю, сбоку от него, для удобства следует предусмотреть рабочий стол шириной 600-800 мм, к нему, желательно, мойку – ширина 600-800 мм, а с другой стороны место для хранения дров, для симметрии такое же расстояние. Исходя из этого, минимальная длина кухни, включая печь, 2400-3400 мм.

Схема мангала с рабочей зоной

Перед мангалом  необходимо предусмотреть свободное место 1000-1200 мм, чтобы свободно передвигаться во время готовки, и жар не мешал сидящим за столом. Таким образом, при составлении чертежа беседки, кроме места для посиделок 8-12 м², под мангал следует выделить дополнительную площадь: минимум — 2400*1750 мм, с комфортом – 3400*2200 мм.

Беседка с мангалом, чертеж размещения мебелиСхема постройки с мангалом, деревянные конструкции следует обработать огнестойким составом

Для экономии места печь можно установить в углу беседки, или сделать отдельный навес на площадке возле постройки.

Чертежи беседок с мангалом, такая форма постройки способствует удобному зонированию кухонной и столовой зоны

Форма и конструктивные особенности

Помимо того что беседки бывают открытые и закрытые, они еще разнятся и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

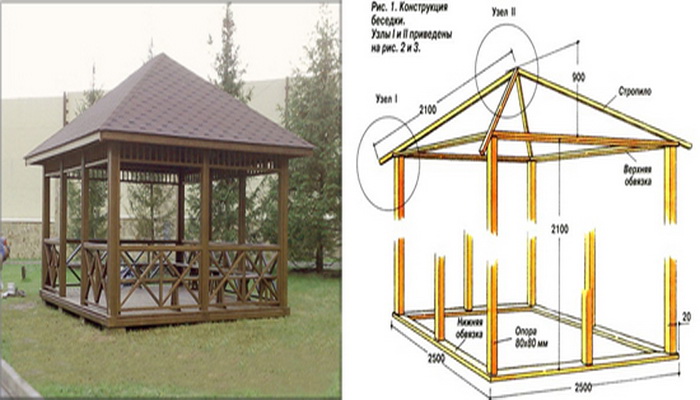

Схема сборки закрытого квадратного садового летнего домика под четырехскатной крышейСхема большой беседки из дерева под вальмовой крышей, по фундаменту 4*6 м

Проще всего сделать чертеж прямоугольной беседки, но и здесь подстерегают подводные камни: при переносе схемы на участок, следите, чтобы углы были строго 90^о, диагонали одинаковые, или воспользуйтесь правилом египетского треугольника.

Разметка участка под беседку

Отмерьте по одной стороне 3,0 м, по другой 4,0 м, соедините точки по прямой, проверьте геометрию, если  соединительная линия равна 5,0 м, то угол 90^о

Простые правила для построения схем

Чертежи многорганных конструкций при самостоятельном проектировании вызывают некоторые затруднения. Но напомним вам всего несколько правил из школьного курса. Так, например, шестиугольник с равными сторонами всегда состоит из 6 равносторонних (все стороны равны, а углы = 60^о) треугольников. Либо из двух равных трапеций.

Схема, как просто начертить основание шестигранной беседки

Если требуется изменить форму беседки, например, увеличить какие-то стороны, то сначала рисуется прямоугольник (на схеме ниже зеленой линией), затем чертятся его диагонали, находится середина. От точки пересечения диагоналей, перпендикулярно длинным сторонам прямоугольника, откладываю одинаковые отрезки (на схеме желтая линия), далее точки соединяются. Или все так же можно начертить 2 равные трапеции с общим основанием, высота трапеции должна равняться половине стороны беседки.

Шестиугольная беседка своими руками чертежи, если требуется изменить длину сторон

Чтобы начертить восьмиугольную беседку, ее основание так же нужно разложить на простые фигуры, как показано на схеме ниже.

Чертятся 2 перпендикулярно пересекающиеся линии, равные длине и ширине конструкции, строится прямоугольник, одна сторона которого равна боку постройки, другая — ширинеДалее строится второй прямоугольник (на схеме зеленый)Чертеж беседки 8 гранной, на схеме желтым цветом отмечено, как соединять стороны многоугольникаЧтобы увеличить количество сторон в многоугольнике, достаточно начертить еще один прямоугольник и соединить вершины по контуру, как показано на схеме

Проекты беседок – строим своими руками

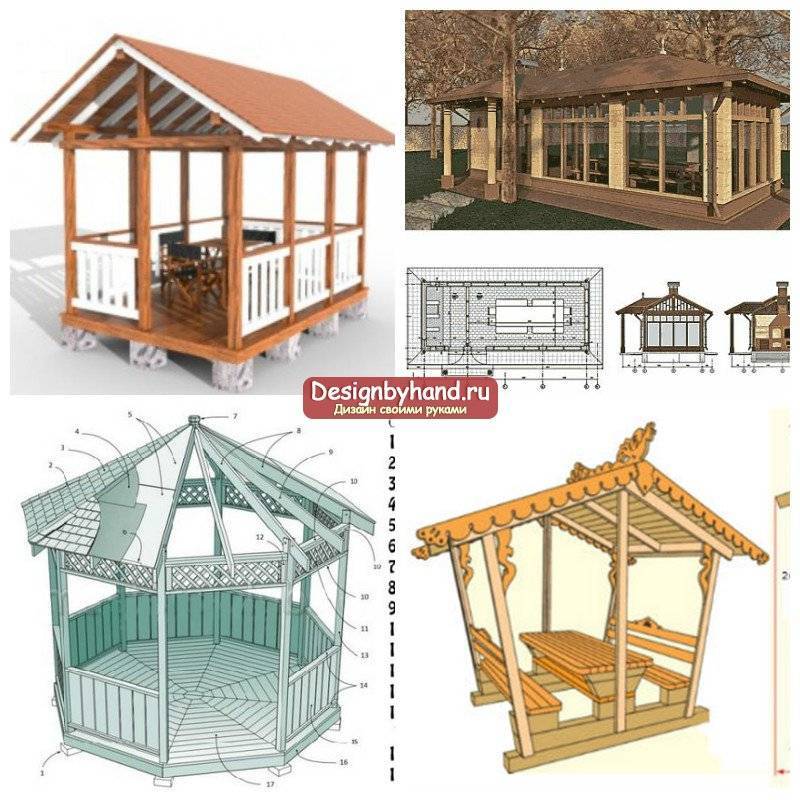

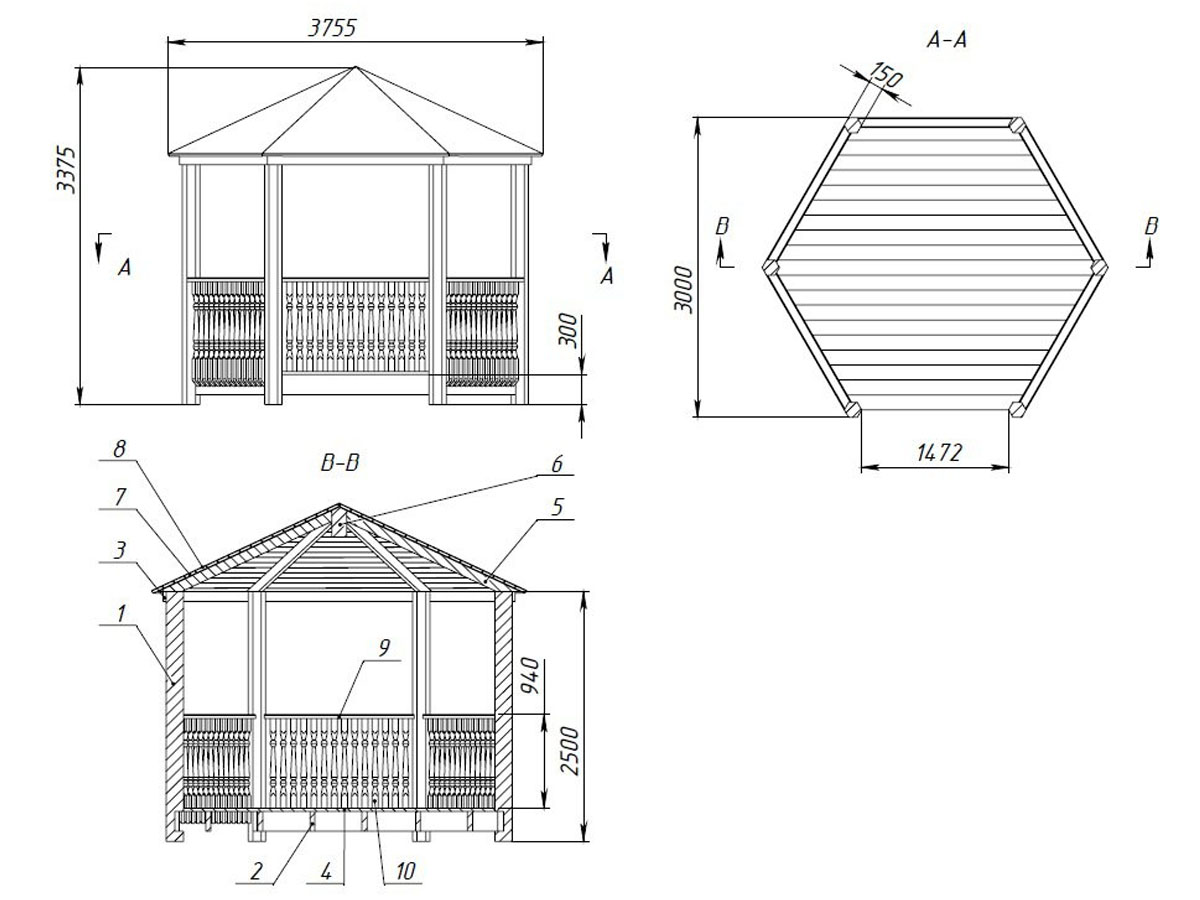

Чертеж беседки из дерева, 6 гранная конструкцияСхема основание и крыша 6 угольной постройкиЧертежи  8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых  прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема, как построить беседку в японском стилеСхема сборки деревянного домика грильБеседка своими руками чертежи, фото конструкции из металлаБеседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркасаЧертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита.

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

Чертеж сварной переносной конструкции с поликарбонатной крышейБольшой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкцииЛетняя конструкция из поликарбоната, схема как сварить каркас из металлаЧертеж деревянной постройки из бруса, украшенной деревянной решеткойЗакрытая конструкция с решеткой, проект шестигранной постройкиСхема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Чертеж односкатной постройки из брусаЧертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

идеи и советы для постройки на даче

К гадалке не ходи, каждый владелец загородного дома или дачи хотел бы иметь свою беседку, чтобы наслаждаться дивными вечерами со своей семьей и друзьями.

Как насчет того, чтобы построить свою собственную беседку из дерева своими руками и извлечь максимум пользы из того, что может предложить лето? Пусть вас вдохновят следующие проекты в этой статье.

Краткое содержание:

• Варианты постройки
• Чертежи беседок из дерева
• Фото интересных идей

Варианты постройки

У традиционной беседки всегда есть основание, представляющее собой платформу, которая расширяется вокруг нее, иногда образуя своего рода небольшую палубу, которая обрамляет беседку и имитирует ее форму или форму крыши.

Эта часть должна быть тщательно спланирована и тщательно выполнена, потому что она буквально лежит в основе всего остального.

Конечно, не обязательно делать для вашей беседки платформу или даже включать все другие структурные элементы, которые есть в традиционной беседке. Классная интерпретация деревянной беседки своими руками представлена выше и включает только простые рамы, построенные вокруг мангала с качелями у него.

Это очень непринужденная и забавная идея, к которой вы можете добавить крышу для беседки или дополнительные функции, которые сделают вашу беседку из дерева с мангалом более подходящей для вас и вашего сада.

Не позволяйте тому факту, что у вас маленький задний двор, отказываться от постройки собственной деревянной беседки. Так как это проект своими руками, вы можете сделать его настолько маленьким, насколько захотите, и адаптировать дизайн, добавляя или удаляя функции в зависимости от ваших потребностей.

А также другие креативные идеи, которые могут выделить беседку в вашем саду среди других подобных проектов.

Если вы планируете использовать новую беседку в качестве уютного уединения, где вы можете почитать книгу, насладиться утренним кофе или пообщаться с небольшими группами людей, наслаждаясь красивым видом и свежей погодой. Потратьте некоторое время на планирование дополнительных деталей дизайна.

Вам понравится этот конкретный классический проект выше. Это немного сложнее, чем другие, со многими замечательными дополнениями, которые, как мы думаем, могут вдохновить вас. Нам особенно нравятся свежие шторы, так как они придают характер беседке и придают ей богемный вид.

С другой стороны, если вы не планируете развлекать большие группы людей и предпочитаете держать беседку только для себя, нет смысла делать ее больше, чем нужно.

Упрощенная версия деревянной беседки с небольшой платформой, симпатичной остроконечной крышей и некоторой базовой мебелью могла бы помочь. Вы можете покрасить беседку, чтобы она выглядела веселее.

Уровень сложности, возникающий при строительстве беседки в саду или во внутреннем дворике, зависит от типа дизайна, структуры и всех различных функций. Обычно основными шагами являются создание эскиза и плана, сбор всех необходимых материалов и инструментов, а затем сборка беседки, начиная с основания.

Хотя это и не является абсолютно необходимым, вы можете добавить перила к вашей беседке, если вы хотите придать ему более сдержанный и аутентичный вид, а также придать ему дополнительную конфиденциальность.

Вы можете добавить их в самом конце, как только все остальные части будут на месте. Не стесняйтесь добавлять свой индивидуальный подход к дизайну и добавлять дополнительные функции, если это необходимо.

Есть много различных вариантов дизайна и стилей, которые вы можете выбрать для своего проекта, поэтому не торопитесь и изучите, прежде чем принять окончательное решение.

Также важно учитывать такие вещи, как подземные коммуникации, местные строительные нормы и местоположение, прежде чем сосредоточиться на дизайне, размере или форме беседки.

Бюджетная беседка за пару дней:

Составление списка дел может быть полезным на этом этапе. Выясните, каковы ваши приоритеты, и время от времени делайте шаг назад, чтобы взглянуть на общую картину, прежде чем потеряться во всех деталях.

Вы также можете использовать беседку в качестве источника вдохновения для своего проекта, фактически не выполняя все шаги и не включая все элементы, которые обычно включает в себя эта структура. Результатом будет гибридная структура, уникально разработанная для удовлетворения ваших конкретных потребностей.

В этом случае цель состояла в том, чтобы построить защитную раму вокруг обеденной зоны на открытом воздухе, и, хотя решетчатый забор имеет вид в стиле беседки, все остальное довольно нейтрально.

Строительство беседки для дачи своими руками очень похоже на строительство крошечной хижины с меньшим вниманием к стенам, поскольку беседки в большинстве случаев открыты.

Соединение основания и рамы является наиболее важной и самой трудоемкой частью проекта, и все может стать немного сложнее, если вы выберете более скульптурный дизайн, а не что-то очень простое. Тем не менее, все это может быть успешно выполнено, что делает этот проект одним из лучших “на районе”.

Беседка в одиночку, пошагово:

Чертежи беседок из дерева с размерами

Фото интересных идей садовых беседок
