Чертеж беседки своими руками. У вас всё получится!

Далеко не все рождаются великими художниками и мастерами, да и уроки черчения в школе помнят немногие. Но это не значит, что для создания чертежа беседки нужно искать первоклассного специалиста. При желании, освоить схемы и нарисовать приличный чертеж сможет абсолютно каждый домовладелец. Главное, чтобы у вас было искреннее желание построить беседку своими руками. Наши советы и рекомендации, изложенные в данной статье, помогут сделать все остальное.

Статья посвящена тому, как грамотно и четко составить план беседки из дерева, чертежи и схемы основных узлов, какой размер выбрать, где расположить мангал или место для отдыха. Также вас ждет подборка готовых чертежей беседок. Их можно взять за основу или составить что-то своё.

Содержание

1 Основные правила построения схем
2 Составляем рабочий проект. Общие рекомендации
3 Проектирование беседки из дерева. Составляем чертеж
4 Проект беседки для небольшого участка

Основные правила построения схем

Современный выбор беседок поистине впечатляет: открытого и закрытого типа, круглые, многогранные, комбинированные. Самым простым будет чертеж конструкции прямоугольной формы. Но и здесь нужно быть предельно внимательным. Например, когда вы переносите схему на готовый участок, важно следить за каждым углом и стараться выдержать градус 90^о. Диагонали тоже должны быть одинаковыми.

Вспомним несколько простых правил, которые изучались на уроках черчения и геометрии. Шестиугольник, который имеет одинаковые стороны, всегда состоит из 6 равносторонних треугольников или 2 трапеций.

Когда возникает необходимость внести изменения в детали беседки (например, вас не устраивает длина сторон, и вы хотели бы увеличить её), в первую очередь чертится прямоугольник, как показано на рисунке:

Чтобы найти середину прямоугольника, чертятся диагонали. Затем от точки, где пересеклись диагонали (середина) откладываются отрезки одинаковой длины. Они должны быть перпендикулярны длинной стороне прямоугольника.

Дальше точки соединяются. Таким же образом вы сможете начертить равные трапеции с основанием. Их высота будет равна 1/2 стороны беседки.

Составляем рабочий проект. Общие рекомендации

Воспользуйтесь данными советами, чтобы создать рабочий проект будущей беседки:

Определитесь с типом сооружения. Он может быть открытым и закрытым.
Продумайте дизайн таким образом, чтобы готовая конструкция удачно гармонировала с другими строениями на участке.
Выберите место будущей постройки.
Нарисуйте чертежи с точным указанием габаритов беседки: длины и ширины, а также высоты. Четко обозначьте, где будут находиться опорные стойки, вход, какой будет форма и высота ограждения.
Иногда в общий проект включают чертеж с проекциями фасадного изображения, разрезов и планировки, технических узлов. Прописываются размеры беседки.

В случае строительства беседок закрытого типа дополнительно рисуется схема вентиляции
На отдельном листе бумаги нужно будет разработать план фундамента и указать его тип (ленточный, столбчатый).
Далее идет описание конструктивных узлов с указанием размеров окон и дверей, места их установки.
Схема крыши рисуется отдельно. В ней указываются точные размеры и конфигурация, количество углов наклона, используемый материал.
В последнюю очередь, рисуется схема водоснабжения (если строится беседка с кухней и умывальником) и электропроводки, составляется смета на строительные материалы и крепежные элементы.

Тщательно продуманный проект является основой успешного возведения надежной, долговечной конструкции. Всегда используйте при подготовке проверенные

проекты беседки, которыми делятся настоящие умельцы.

Проектирование беседки из дерева. Составляем чертеж

Поскольку деревянные беседки считаются наиболее популярными и простыми в изготовлении, предлагаем рассмотреть классическую схему разработки чертежа конструкции из дерева:

Изучив план участка, отметьте оптимальное на ваш взгляд место строительства. Например, сад или пространство между деревьями в конце участка. Рекомендуемое расстояние до жилого дома – 5-7 метров. Но если беседка будет оборудована мангалом, стоит отталкиваться от показателя 8 метров.

Оптимальный вариантом фундамента для небольших деревянных беседок будет столбчатое основание. Для вертикальных опор выдерживается расстояние между столбами 1500 – 2000 мм. Советуем добавить по 80-100 мм с каждой стороны при разработке схемы фундамента. Как известно, основание должно быть немного больше, чем постройка.

Основное предназначение беседок – отдых на свежем воздухе. Поэтому они должны быть удобными и просторными. Ничто не должно отвлекать вас от релаксации. Чтобы добиться желаемого эффекта, важно соблюдать основные правила эргономики.

Например, для квадратных и прямоугольных конструкций из дерева выбирают двух- или четырехскатную крышу.

Рекомендуемая ширина стола – от 500 до 700 мм. Если вы хотите, чтобы за ним поместились 4 человека, делайте стол квадратным (длина тоже 700 мм). Шесть человек легко поместятся за столом длиной 1100 мм. В итоге, минимальная комфортная ширина беседки должна быть 1500 мм, а длина – 1500-2000 мм.

Проект беседки для небольшого участка

Ниже будут рассмотрены чертежи беседок из дерева с 6 гранями. Размеры шестиугольной беседки могут быть разными и напрямую зависят от ваших личных предпочтений и предполагаемого количества отдыхающих.

Шестигранная беседка хороша тем, что позволяет вместить большую компанию – до десяти человек. Рекомендуемые размеры выглядят следующим образом:

Высота – 2200 мм. Замеры осуществляются от пола до обвязки вверху.
Общая высота – 2800 мм. Замеры осуществляются от основания до конькового узла.
Ширина – 2500 мм (расстояние от одного угла до другого).
Диагональ – 2900 мм (расстояние от одного угла до угла, находящегося на противоположной стороне).
Примерная площадь – 6,5 квадратных метров.
Грань беседки – 1450 мм.

Ниже – пример чертежа шестигранной беседки, рассчитанной на десять человек:

Перед вами – постройка классического типа. Она проста в изготовлении и сравнительно экономична, является очень функциональной. Возвести такую конструкцию своими руками под силу даже начинающему строителю. Основными элементами беседки являются:

Опорные стойки – 6 штук.
Треугольные элементы крыши – 6 штук.
6-угольное основание.
Ограждение, состоящее из отдельных секций.

Благодаря огромному количеству элементов, которые похожи между собой, темпы строительства ускоряются. Чтобы возвести каркас, достаточно досок и бруса. Для соединения используются гвозди или саморезы. В местах крепления столбов и крыши делаются специальные места для крепления. В качестве материала для пола лучше всего зарекомендовали себя доски или OSB.

Помимо места для посиделок, планируется зона для отдыха? Кресла и шезлонги в беседке – интересный вариант, но тогда площадь беседки придется увеличить. Все вычисления делаются из расчета 4 м² на человека. При создании чертежа беседки с камином/мангалом важно учесть габариты печки при расчете общей площади. Рекомендуемая глубина мангала, собранного из кирпичей – 750-1000 мм, ширина – 1200 мм.

При строительстве мангала желательно оборудовать отдельный рабочий стол – ширины 700 мм будет вполне достаточно. Мойка, место для хранения дров являются удобными, но не обязательными атрибутами. В итоге, минимальная длина кухни вместе с печью составляет 2400-3400 мм.

Конечно, существуют садовые конструкции многоугольной формы. По сравнению с прямоугольными беседками, они сложнее в строительстве, зато выглядят очень эффектно. Вы можете дополнить их уникальной ковкой или изящной решеткой из дерева, подобрать дизайнерский вариант освещения и купить несколько растений для украшения.

В некоторых схемах и чертежах пол отсутствует как таковой. Действительно, можно ограничиться ровной площадкой из плитки или залить бетон, чтобы получилась монолитная плита. Тем, кто строит беседку из поликарбоната, рекомендуется подогнать размеры под стандартный лист 2100 х 6000 мм.

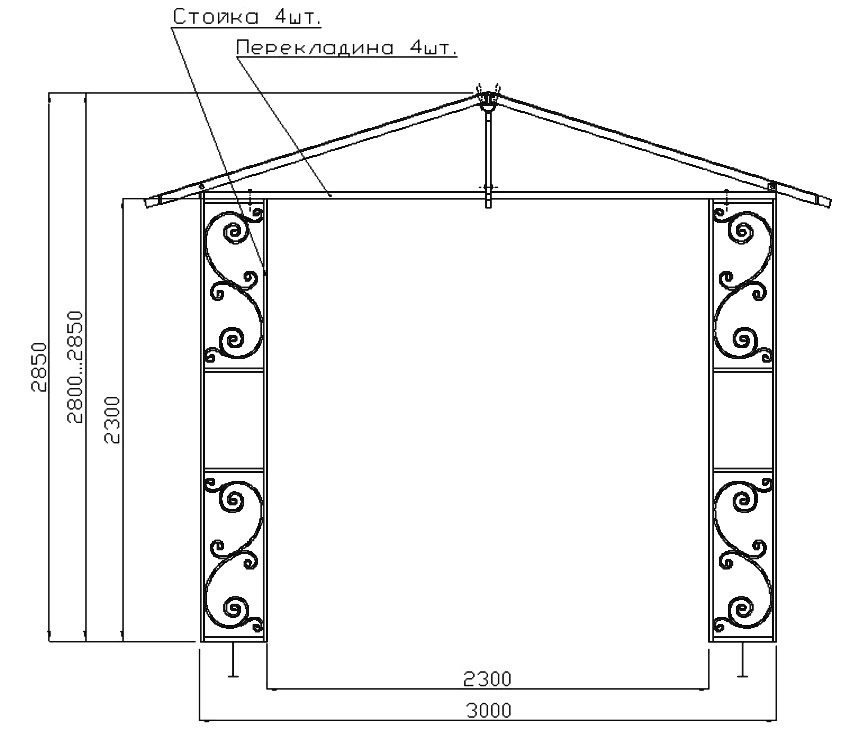

Тем, кто не располагает свободным временем, наверняка придется по вкусу готовая сварная конструкция переносного типа. Ее оборудуют поликарбонатной крышей и лавочками. Как это выглядит, хорошо видно на рисунке (чертеж + фотография):

Вы только что познакомились с самыми распространенными и востребованными проектами садовых беседок. Если подходящий вариант так и не был найден, попробуйте составить чертеж самостоятельно, воспользовавшись советами, приведенными выше. Тем, кто не обладает профессиональными навыками архитектора или строителя, рекомендуется отдать предпочтение максимально простым конструкциям, не имеющим сложных линий и дизайнерских излишеств.

Если вы хотите сделать профессиональный чертёж с использованием специализированного программного обеспечения, хочу порекомендовать вам следующее видео, в котором автор наглядно демонстрирует процесс создания чертежа шестиугольной деревянной беседки:

Беседка из бруса своими руками фото чертежи и готовые проекты.

Шаг за шагом

Содержание статьи:

1 Первый этап
2 Проект беседки
3 Фундамент беседки
4 Основание беседки
5 Опоры для крыши
6 Возведение стен
7 Подготовка основания для крыши
8 Кровля
9 Пол беседки
10 Квадратная беседка из бруса своими руками.
11 Готовые проекты беседок из бруса
12 Примеры проектов

Беседка из бруса – неотъемлемая часть дачного или садового участка. В летний период времени беседка служит для постоянных семейных или дружеских посиделок на свежем воздухе. Такую беседку достаточно просто сделать своими руками. Об этом и рассказывается в статье. Каждый этап сопровождается пояснительными чертежами и фотографиями с места строительства, дабы наглядно объяснить все нюансы и шаги. Полную поэтапную инструкцию строительства беседки из бруса читайте ниже.

поэтапная инструкция по строительству беседки из бруса. Фото

Первый этап

Для начала необходимо выбрать местоположение для будущей беседки. Желательно, чтобы это был угол участка. В других местах беседка может попросту мешать. Также при выборе места стоит обратить внимание на освещенность. Если беседка находится в тени, в прохладную погоду там может быть холодно.

Площадь беседки, высота и форма – все зависит от потребностей хозяина. Если место планируется использовать для больших и шумных посиделок в компании, стоит позаботиться о достаточной площади для размещения стола и лавок. Внешний вид – сугубо индивидуальное решение. Ограничений в этом вопросе практически нет, кроме финансовых и ограничений по площади участка.

Последний аспект при выборе места – это ландшафт. Обязательно подбирайте участок без бугров и с относительно ровным грунтом, дабы избежать дополнительных работ.

Проект беседки

Следующий шаг – создание проекта и чертежей беседки из бруса. Это позволит избежать погрешностей и ошибок при строительстве. Рассмотрим пример беседки своими руками с размерами 4 на 4 м. На обычных листах бумаги для начала нужно набросать примерный план будущей постройки со всеми размерами.

беседка из бруса своими руками — чертежи

беседка из бруса своими руками — чертежи крыши

беседка из бруса своими руками — чертежи

Распланировать беседку со всех сторон со всеми размерами и нанести на бумагу – следующий этап. Не забудьте про расположение входа, окон. Также желательно сделать чертеж расположения всех предметов и мебели внутри беседки. Это поможет внести корректировки в планировке и размерах. Проект беседки из бруса также должен включать в себя изображение и размеры материала и заготовок для крыши.

Фундамент беседки

В данном случае беседка будет устанавливаться на столбчатый фундамент. Основанием для фундамента будут служить бетонные блоки, установленные по периметру будущей постройки. Четыре блока понадобятся для угловых опор и еще четыре – для промежуточных, по одному с каждой стороны. Это делается для лучшей устойчивости.

строительство беседки из бруса своими руками. Фото

После установки опор проверьте правильность квадрата (ведь размеры беседки 4 на 4 метра).Сделать это можно с помощью замеров двух диагоналей между противоположными углами. Если их длина равна, значит, квадрат правильный и беспокоиться не о чем.

Вместо опор можно использовать самодельные блоки, которые заливаются из бетона. Но в этом случае строительство усложняется и займет больше времени.

Основание беседки

На установленные опоры крепятся брусья для будущего основания. По периметру используются заготовки из бруса 100 на 100 мм. Лагами для пола будет служить брус более тонкий – 50 на 100 мм. Расстояние между лагами должно составлять примерно 40 см. Чем больше расстояние между брусьями, тем меньше жесткость основания. Креплением будут служить обычные шурупы и металлические уголки ,которые можно приобрести в любом строительном магазине.

Опоры для крыши

Вертикальные стойки служат для обозначения углов и основанием для крыши. Строительство беседки из бруса подразумевает соответствующие по материалу стойки. Четыре бруса устанавливаются по углам постройки. Все заготовки должны быть одинаковых размеров, соответствующих чертежам для беседки из бруса.

Возведение стен

Как показано на фото беседки из бруса ,стены могут быть совершенно с разным дизайном и материалом. Главное, следить за соблюдением всех размеров. Брус укладывается строго горизонтально и параллельно основанию беседки. Каждая деталь проверяется по уровню индивидуально. Если этого не делать, в конечном итоге уровень всех стен может не совпасть, из-за чего установка крыши вызовет серьезные проблемы.

проект беседки из бруса. Фото

Подготовка основания для крыши

После возведения стен начинается постройка крыши. Первым делом, необходимо «увязать» цельным поясом все стены. Делать это лучше всего цельным брусом. Это повышает прочность конструкции.

беседка из бруса своими руками фото шаг за шагом

Как показано на фото, беседка из бруса имеет четырехскатную крышу. Этот вариант не самый простой в исполнении. Вершина крыши должна находиться на пересечении диагоналей. Центром является многогранный брусок, в который будут упираться направляющие.

После монтажа направляющих, стоит увязать по периметру с помощью цельной доски. Получается своеобразный откос.

Кровля

Предпоследний этап строительства – кровля. Крыша накрывается либо с помощью досок, либо с помощью больших фанерных листов. Сверху, по желанию, можно накрыть профлистом, черепицей или рубероидом. Все зависит от средств.

беседка из бруса своими руками квадратная

Пол беседки

На лаги, установленные при постройке основания, набивается доска или фанера достаточной толщины. Не стоит экономить на материале для пола – он должен быть прочным и долговечным.

После завершения строительства беседки из бруса ее необходимо обработать антисептиком и покрасить в понравившийся цвет (обработать лаком).

Квадратная беседка из бруса своими руками.

Теперь рассмотрим беседку меньшей площади, но с изменениями конструкции, дабы показать вариативность в строительстве из бруса.

Как обычно, начинаем с выбора территории, проекта беседки из бруса, как описано в предыдущем варианте и подготавливаем опоры для фундамента. Вместо бетонных блоков, беседка из бруса своими руками будет стоять на кирпичных опорах. Под них необходимо вырыть ямы глубиной около 30 см и выкладывать кирпичную колонну из двух кирпичей в ряд. После этого проверяем уровень, горизонт и все углы. Вносим поправки для достижения идеального квадрата и горизонтальной плоскости.

беседка из бруса шаг за шагом. Фото

Основание

По периметру беседки создается пояс из бруса. В заготовках делаются вырезы для соединения между собой, как показано на фото беседки из бруса. Устанавливаются лаги на одинаковом расстоянии друг от друга.

Вертикальные опоры

Устанавливаются угловые опоры строго вертикально и по уровню. До того момента, как появится верхняя обвязка или стены, опоры можно зафиксировать с помощью упоров в землю или основание беседки.

Крыша

Вертикальные опоры необходимо сверху увязать по периметру с помощью цельного бруса и приступить к созданию крыши. Как видно на фото беседки из бруса, крыша здесь более сложна по своей конструкции.

Первым делом, соединяется крестовина для крыши. Доски с пазами посередине соединяются между собой. Для большей прочности и надежности можно добавить уголки и шурупы. Крестовина устанавливается на угловые опоры и крепится с помощью гвоздей.

фото беседки из бруса своими руками

Из центра крестовины необходимо установить вертикальный столб, к которому будут крепиться стропила. От каждого угла беседки к вершине столба протягивается по одной направляющей. Таким образом, получается четырехскатная крыша, которая гораздо жестче и надежнее, чем в первом варианте, за счет дополнительного упора на крестовину.

Последний этап

Далее крепятся перила, которые увеличивают жесткость конструкции. Определятся место входа в беседку, соответственно проекту. Стелется пол из доски на ранее установленные лаги. Кровля может быть из досок, мягкого материала или жестки, по желанию и возможностям.

Готовые проекты беседок из бруса

Открытая беседка с двухскатной крышей. Площадь постройки – 3 на 3 метра. Материал отделки – профилированный брус. Отличное место для проведения летних встреч на шашлыках с семьей или друзьями. Плохо пригодна для использования в холодное время из-за открытых и продуваемых стен.

Проект беседки из бруса. Фото

Второй проект отличается наличием закрытых стен до перил и одним полностью глухим углом, в который можно поставить диван. Более уютный и теплый вариант. Площадь помещения 7 квадратных метров – достаточно для небольшой компании и обеденного стола.

Проект беседки из бруса своими руками

Летняя беседка из профилированного бруса прямоугольной формы. Площадь постройки – 10 квадратных метров. Полностью открытое здание подойдет как место для летней кухни. Двухскатная крыша накрыта мягкой кровлей.

Компактная беседка из профилированного бурса. Общая площадь – 7,3 квадратных метра. По периметру постройки – перила из бруса. Нижняя часть стен частично закрыта. Верхняя часть – полностью открыта и продуваема ,что хорошо для жаркой летней погоды.

Большая беседка с площадью 12 квадратных метров. Две глухие стены и закрытые углы позволяют спрятаться от дождя или сильного ветра. Отлично подходит для больших компаний и использования осенью.

Односкатная крыша с глухой задней стеной. Отлично подойдет для размещения к забору участка. Небольшая площадь (8,4 квадратных метра) как раз для маленьких дачных участков.

Проект беседки из бруса с односкатной крышей

Беседка с площадь 10 квадратных метров и двухскатной крышей. Передняя сторона полностью открытая. Две боковые стены – закрыты брусом на половину, что создает два глухих угла, которые можно использовать для сидячих мест.

Примеры проектов

Большая открытая беседка с четырехскатной крышей. По всему периметру имеются только перила ,что говорит о летней эксплуатации для шашлыков и пикников на свежем воздухе.

Большая беседка. Полностью закрытая, с окнами и входной дверью. При желании, можно застеклить и получить своеобразный домик. Также имеется камин, что позволяет любоваться костром и жарить шашлык даже в плохую и дождливую погоду.

Компактная аккуратная беседка для маленьких участков. Летний вариант. Четырехскатная крыша. Основанием служат бетонные опоры.

Беседка с четырехскатной крышей из профилированного бруса. Полностью открытая, без глухих стен. Крыша из мягкой кровли коричневого цвета. Брус также окрашен в тон кровле.

Красивая постройка с двухскатной крышей из бруса. Перила оформлены в виде крестовин из того же материала. Небольшая площадь позволяет установить беседку на скромном дачном участке.

Роскошная беседка с резными элементами. На оконных проемах установлены сетки из деревянных брусков. Передняя часть оформлена с перилами и балясинами. Эти элементы выделены контрастным темно-коричневым цветом. Основной цвет беседки – насыщенный оранжевый.

Итак, в статье были рассмотрены поэтапные инструкции строительства двух беседок из бруса и несколько примеров готовых проектов построек. Из этого можно сделать вывод, что беседка может быть абсолютно любой – по готовому проекту или индивидуальным чертежам с индивидуальным дизайном.
