Биметаллические радиаторы это: Устройство биметаллических радиаторов: характеристики, преимущества и недостатки

Содержание

Биметаллические радиаторы отопления для дома. Академии РДС

С проблемой замены или установки новых батарей отопления приходится сталкиваться всем. Если батареи перестали греть и на их поверхности появилась ржавчина, это сигнал к тому, что их необходимо срочно менять. Практичным выбором для жилых многоквартирных домов, офисов, частных домов и коттеджей являются биметаллические радиаторы.

Биметаллические радиаторы отопления появились в массовой продаже сравнительно недавно – уже в ХХI веке, и сразу же составили нешуточную конкуренцию другим видам отопительных батарей. По основным потребительским характеристикам биметаллические радиаторы превосходят как традиционные чугунные и стальные батареи, так и сравнительно новые алюминиевые радиаторы. Можно сказать, что на сегодняшний день биметаллические радиаторы – наиболее привлекательное предложение на современном рынке сантехники.

Особенности биметаллических радиаторов

В производстве биметаллических радиаторов применяются сталь и алюминий. Сердцевина – расположенные вертикально и горизонтально трубки из стали, по которым проходит теплоноситель. Оболочка выполнена из алюминия.

Плюсы такой конструкции: стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов.

Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь.

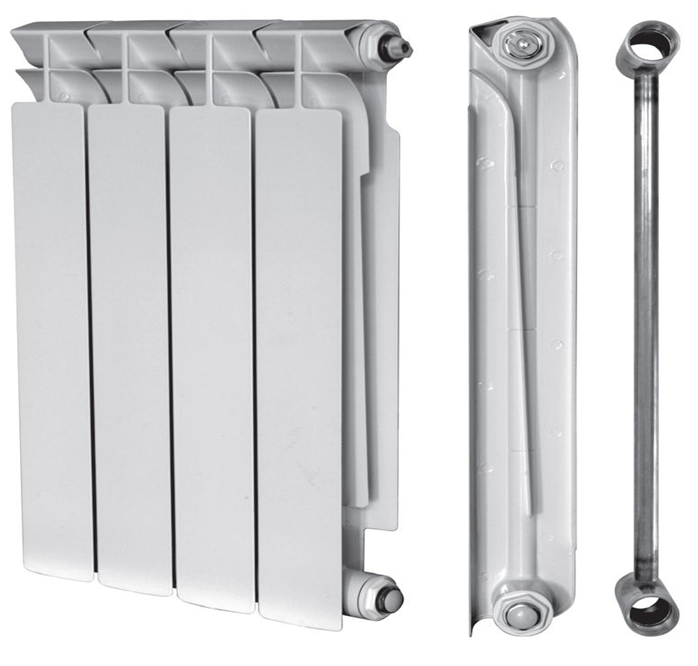

Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника.

Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.

Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны.

Преимущества биметаллических радиаторов
  • Устойчивость к высокому давлению воды дает возможность использовать приборы в многоквартирных домах.
  • Высокая теплоотдача за счет алюминиевой части.
  • Возможность выдерживать высокие температуры делает приборы пригодными для систем, где теплоноситель нагревается до температуры свыше 100 °С.
  • Неподверженность коррозии.
  • Установка терморегулятора на радиатор позволяет контролировать температуру в помещении, делая ее комфортной.
  • Современный дизайн и многообразие размеров дают возможность выбрать оптимальный вариант для жилой комнаты, кабинета, офиса.
  • У биметаллических радиаторов нет большого количества выступов, которые травмоопасны для маленьких детей.
  • Долгий срок службы делает биметаллические радиаторы очень выгодным приобретением, ведь они могут безотказно прослужить до 25 – 30 лет.
Разновидности биметаллических радиаторов

Секционные радиаторы состоят из отдельно выполненных секций, которые соединены ниппелями. Для герметизации стыков используются прокладки. При необходимости секцию можно убрать или заменить. Места соединений являются потенциально опасными для образования протечек. Давление не должно превышать 20 – 30 атм. При правильной эксплуатации срок службы секционных радиаторов может достигать 25 лет.

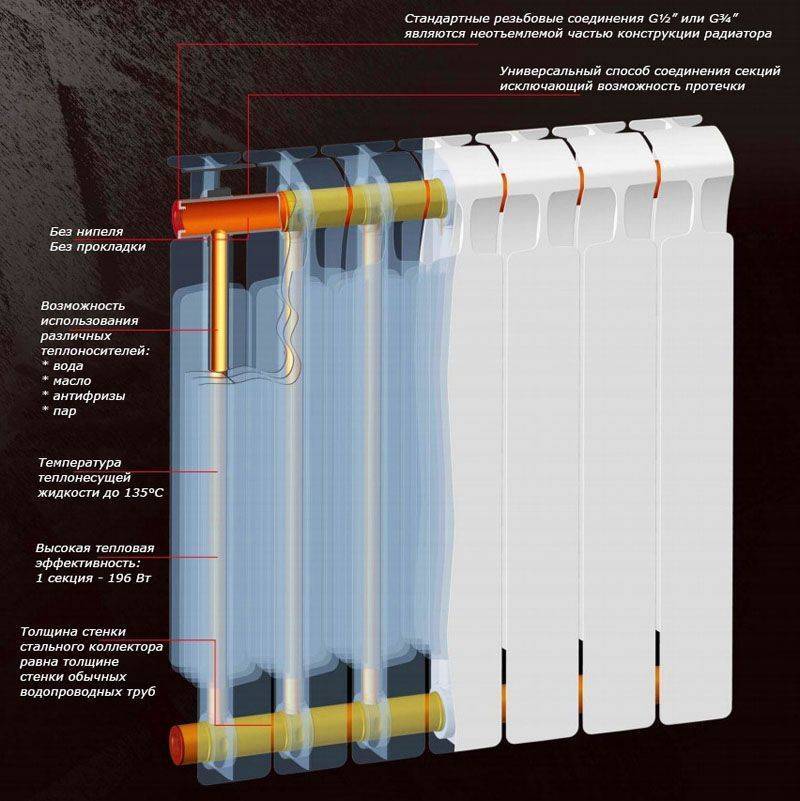

Монолитные радиаторы изготовлены другим способом. Элементы стального сердечника соединяются посредством сварки, что обеспечивает высокую надежность. Конструкция получается неразборная, зато способна выдерживать давление до 100 атм. Срок службы приборов может достигать 50 лет. Однако стоимость их высока.


Секционный и монолитный радиаторы

Важные характеристики

Теплоотдача. На этот показатель следует обратить внимание в первую очередь, так как от него зависит площадь помещения, которую способен отапливать прибор. Измеряется в ваттах, указывается для температуры воды в системе 70°C, средние значения – 180-190 Вт.

Рабочее давление – обычно указывается 16-35 атм, что удовлетворяет требованиям любых отопительных систем с большим запасом.

Тип подключения. Каждая система отопления проектируется индивидуально с учетом особенностей здания и отдельных его помещений. Если вы хотите купить биметаллические радиаторы для уже готовой системы, подбирайте конструкцию под тип подключения.

Межосевое расстояние – показывает, насколько нижний коллектор отстоит от верхнего. Может составлять 200мм, 300мм, 350мм, 500мм, 800мм. Выбирать высоту радиатора лучше не по этому показателю, а по габаритам.

Максимальная температура теплоносителя – обычно составляет 95°C. Если указано меньше, следует обратить внимание на температуру в системе, чтобы избежать работы радиатора на указанном пределе.

Габариты – понадобятся для определения необходимой высоты радиатора с учётом отступа в 15см от пола и от подоконника. Вес – примерный вес одной секции с межосевым расстоянием 50см составляет всего 1,6-1,7кг.


Выбор биметаллического радиатора
  • Биметаллический радиатор имеет стальные или медные вставки толщиной, сопоставимой со стенкой водопроводной трубы.
  • Ширина радиатора будет определяться количеством секций, а высота – межосевым расстоянием плюс около 80 мм. Если у вас стандартные подоконники, установленные на высоте 800 мм, подойдут радиаторы высотой 500 мм, если ниже – выбирайте 350 мм.
  • Обязательно проверьте, не повреждено ли декоративное покрытие.

БИМЕТАЛЛИЧЕСКИЕ РАДИАТОРЫ

С уважением,

Команда Факультета Сантехники и водоснабжения

#РДС-Академия

Статьи » Чем отличаются алюминиевые и биметаллические радиаторы

Покупка радиатора отопления только, кажется простой задачей, на самом деле выбрать подходящее изделие не просто. Особенно сложно выбрать между алюминиевыми и биметаллическими радиаторами, некоторые покупатели не понимают, какие между ними разница. Внешне эти радиаторы практически не отличаются, но у них есть существенные различия по характеристикам и функциональным особенностям. Так в чем различия алюминиевых и биметаллических радиаторов отопления, каковы их основные достоинства и недостатки? – подробно в этом разберемся.

Итак, что касается надежности, то обе модели очень близки по этому показателю. Изготовитель, будет это российская или европейская компания, тоже не играет особой роли, так как служат радиаторы обоих видов примерно одинаково. Основные различия в конструктивных особенностях, материалах изготовления, функциональности и технических характеристиках.

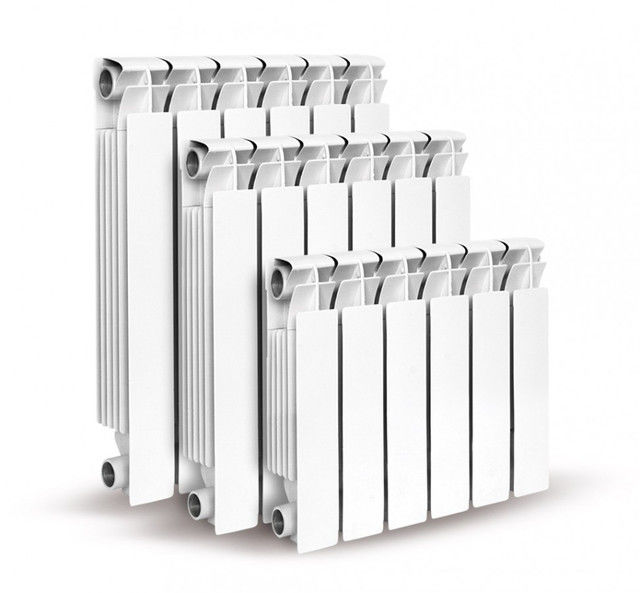

Биметаллические радиаторы

Внешняя часть биметаллических радиаторов изготовлена из алюминия (так же как и алюминиевые), но внутри они имеют стальную начинку. По стальным трубам в радиатор поступает вода. Конструкция биметаллических радиаторов практически идентична алюминиевым, как правило, это отдельные секции шириной 8 сантиметров. С каждой стороны таких изделий установлены боковые ламели, основная задача которых увеличить интенсивность прогрева. Каждая секция во внутренней части имеет трубки, по которым протекает вода, схема расположения таких трубок похожа на римскую цифру ?, с двумя горизонтальными и одной вертикальной палочкой. Каждая секция соединяется между собой при помощи специальных прокладок, на крайних секциях установлены заглушки, они обеспечивают герметичность системы.

Конструкции похожи не случайно, такая схема является оптимальной, при такой системе радиатор работает наиболее эффективно.

Горячий воздух поступает наверх и вперед, равномерно прогревая помещение.

Важным отличием биметаллических радиаторов является их устойчивость к грязной воде и повышенной кислотности теплоносителя. Практически сразу после своего изобретения в 1995 году (на заводе Global в Италии) биметаллические радиаторы появились в России. При этом алюминиевые радиаторы Global уже присутствовали на российском рынке, служили они намного меньше, чем в европейских странах. Причина менее длительной эксплуатации заключалась как раз в качестве воды. В российской воде из-за плохих коммуникаций в домах советской постройки, не только высокий показатель pH (более 7,5 баллов), но и посторонние примеси, в том числе и песок. Под давлением и перепадами температур такая вода очень быстро разрушает стенки каналов радиатора из алюминия. Какой именно показатель pH у вашей воды, вы можете узнать в вашей управляющей компании, если он меньше 7, дом и коммуникации новые, то можно устанавливать алюминиевые радиаторы.

При показателе pH больше 7,5 баллов лучше установить биметаллические изделия, так как внутренняя стальная начинка гораздо более устойчива к кислотам и абразивным примесям. Кроме того, биметаллические радиаторы имеют и другие достоинства, это:

  • Максимальная теплоотдача и большой запас прочности.
  • Такие радиаторы выдерживают любое давление в системе.
  • Соединения секций отличаются высокой надежностью (используются паронитовые уплотнители).
  • Благодаря стойкому окрашиванию такое изделие долгое время имеет привлекательный внешний вид.


К недостаткам таких радиаторов можно отнести:
  • Основным недостатком таких изделий является их достаточно приличная стоимость.
  • Второй недостаток может проявиться при неправильной эксплуатации изделия. Стальной сердечник при единовременном контакте с водой и воздухом может покрыться коррозией.


Это основные достоинства и недостатки, конструктивные особенности и характеристики биметаллических радиаторов. Делаем вывод, что такие изделия надежнее алюминиевых, но стоят дороже.

Алюминиевые радиаторы

Несмотря на общие конструктивные особенности, алюминиевые радиаторы работают гораздо эффективнее, что совсем не удивительно, ведь они полностью изготовлены из алюминия. Этот материал обладает одним из самых высоких показателей теплопроводности среди всех металлов это почти 375 Вт/(м·К). Кроме того, у таких изделий высокая теплоотдача, которая в зависимости от конструкции варьируется в пределах от 185 до 195 Вт на секцию. У стали эти показатели равны: теплопроводность -51 Вт/(м·К), теплоотдача от 170 до 185 Вт на секцию.

Компенсировать разницу в теплоотдаче можно, для этого достаточно приобрести биметаллический радиатор с большим количеством секций. Например, в комнате 20 кв. метров для обогрева надо установить алюминиевый радиатор с 10 секциями, а для обогрева биметаллическим радиатором надо будет установить изделие с 12 секциями. К достоинства алюминиевых радиаторов можно отнести и другие показатели:

  • Высокую экономичность и великолепные эстетические качества.
  • Возможность регулировать температурные режимы при помощи термостатов.
  • Небольшие размеры, легкий вес и простота в монтаже.


Что касается недостатков, то это в первую очередь:
  • Высокие требования к теплоносителю и неравномерное распределение тепла.
  • Меньшие эксплуатационные сроки по сравнению с биметаллическими изделиями (около 15 лет).
  • Слабые соединения и необходимость своевременного удаления воздушных пробок.

Выбор радиатора

Теперь, когда известны особенности, преимущества и недостатки радиаторов обоих видов нам намного проще сделать выбор. Итак, если вода имеет высокий pH и примеси, то лучшим выбором будут биметаллические модели, они прослужат намного дольше. Если же вода качественная, pH примерно 7–7,5 баллов вы можете спокойно устанавливать алюминиевые изделия. Меньше хлопот с биметаллическими изделиями, они более надежные, но и стоят дороже, чем алюминиевые. Мы описали все достоинства и недостатки с учетом российских реалий, какой выбор сделать решать вам, теперь вы точно не ошибетесь!

Биметаллические или алюминиевые радиаторы | Строительный блог

Одна из самых важных составляющих в любой системе отопления это радиаторы (или попросту батареи) и чем они эффективнее, тем лучше – быстрее нагревают площадь, и потребляют меньше теплоносителя. Сейчас на рынке существует несколько основных типов радиаторов, это чугунные и алюминиевые. НО алюминиевые радиаторы в последнее время эволюционируют и из этого классы выходят новые биметаллические радиаторы! А вот что это такое и чем они отличаются от обычного алюминия знают не многие, сегодня я хочу поговорить именно об этом …

Для начала я начну с алюминиевых радиаторов.

Алюминиевый радиатор

Такие радиаторы практически полностью состоят из алюминия, за исключением немногих добавок, которые делают его более жестким. Такие радиаторы делают методом литья, то есть их попросту льют из расплавленного алюминия в специальные формы. Таким образом, радиатор получает полностью герметичный, что избавляет нас от протечек. Также практически все производители стараются нанести на алюминиевые радиаторы как можно больше всевозможных «ребер» и «рисок», делается это для того чтобы радиатор сочетал в себе не только функцию батареи отопления, но и функцию конвектора отопления. Такие типы батарей обладают высокой теплопроводностью, потому как алюминий в 3 – 4 раза обладает большей тепловой проводностью чем чугун, сталь или же биметаллические радиаторы. Также большим плюсом является высокая коррозионная устойчивость этого материала перед агрессивными средами, и дело не только в воде, а и в других типах отопительной жидкости (всевозможные антифризы).

Но у алюминиевых радиаторов есть и минусы. Самый основной минус это хрупкость таких батарей, алюминий очень мягкий материал, а поэтому повредить его достаточно легко, даже просто уронив на пол. Еще один минус — это ограниченное давление в трубах, основные алюминиевые радиаторы рассчитаны на давление в трубах в 16 атмосфер, а вот если у вас давление превышает эту отметку, тогда радиатор может попросту разрушится. Для успокоения немного информации — в многоквартирных домах давление воды в трубах в отопительный сезон редко превышает 15 атмосфер. А вот если у вас большое давление (автономное отопление) нужно быть внимательными с такими радиаторами, потому как давление в системе может нагнетаться дополнительными приборами.

Биметаллический радиатор

Как я уже писал выше эти радиаторы это производная из алюминиевых радиаторов, самая основная функция таких радиаторов сделать их более прочными по сравнению с алюминиевыми. Биметаллические радиаторы – состоят из двух или более металлов. Обычно это выглядит так: — основой биметаллического радиатора являются металлические трубы (обычно их делают из нержавеющей стали), а вот сверху на эти трубы одевают алюминиевую оболочку. Такая алюминиевая оболочка сборная или литая. Если основной металлический каркас поврежден и есть протечка, то алюминий долго ее не сдержит, и также будет течь.

Также биметаллический радиатор больше склонен к коррозии, чем алюминиевый, все же нержавеющая сталь быстрее разрушается под воздействием воды (особенно если вода у вас «жесткая»). Теплопроводность у таких видов батарей ниже, чем у оппонента, из-за металлического сердечника, обычно разница почти в два раза. Сердечники биметаллических радиаторов имеют узкие проходы, что также может плохо повлиять на проходимость воды, со временем они могут забиться грязью или ржавчиной от металлического сердечника. Еще одним минусом является то что биметалл всегда дороже чем алюминий из-за своего сложного строения, на 20 – 40 %.

Однако большим плюсом который перекрывает все минусы таких батарей, являются устойчивость к давлению. Металлический каркас батареи может выдержать достаточно большое давление в 40 – 50 Атм (Атмосфер). Таким радиатором не страшны ни частные дома с мощными котлами отопления, не квартиры с центральным отоплением.

Так все же биметаллические или алюминиевые батареи?

Будем сравнивать по пунктам.

                                                                     Биметаллические                    Алюминиевые

1) Цена:                                                                      Высокая                                  Средняя

2) Устойчивость к коррозии:                         Средняя                                  Высокая

3) Давление в системе:                               до 40 – 50 атм                             до 20 – 24 атм

4) Теплоотдача:                                                  Средняя                                       Высокая

5) Срок эксплуатации:                                     15 – 20 лет                                25 лет

6) Скорость нагрева:                                        средняя                                       Высокая

7) Потребление носителя:                     среднее (низкое)                          среднее

8 ) Наличие форм и размеров:                       среднее                                     большое

9) Самостоятельная установка:                        ДА                                          ДА

10) Установка терморегулятора:                     ДА                                          ДА

Как видите, обычные алюминиевые радиаторы предпочтительнее по многим пунктам, в том числе и по цене. Но самый важный показатель давления в системе, намного выигрывают биметаллические радиаторы (стальной сердечник) — это очень важно!

В заключении хочется сказать если давление у вас не высокое до 20 атмосфер, то конечно же нужно брать алюминий, а если больше, причем значительно то тут либо биметалл, либо чугун.

На этом все, думаю я вам помог определиться.

Биметаллические радиаторы отопления технические характеристики + Видео

О биметаллических радиаторах мы узнали совсем недавно — в начале набирающего обороты века. И они уже полюбились нашим соотечественникам гораздо больше, чем традиционные чугунные батареи. Мало того – они сейчас более популярны, чем алюминиевые обогреватели, и стальные. А все потому, что долговечные биметаллические радиаторы имеют отличные характеристики. Если вы хотите узнать, какие из них, читайте дальше.

Состав:

  1. Конструктивные особенности и разновидности биметаллических радиаторов
  2. Подробная информация о характеристиках биметаллических радиаторов
  3. А теперь о недостатках биметаллических радиаторов
  4. Каким производителям биметаллических радиаторов можно доверять
  5. Таблица: Сравнительные характеристики различных производителей и моделей биметаллических радиаторов
  6. Как рассчитать нужное количество секций батареи
  7. Видео: Технические особенности биметаллических радиаторов

Особенности конструкции и разновидности биметаллических радиаторов

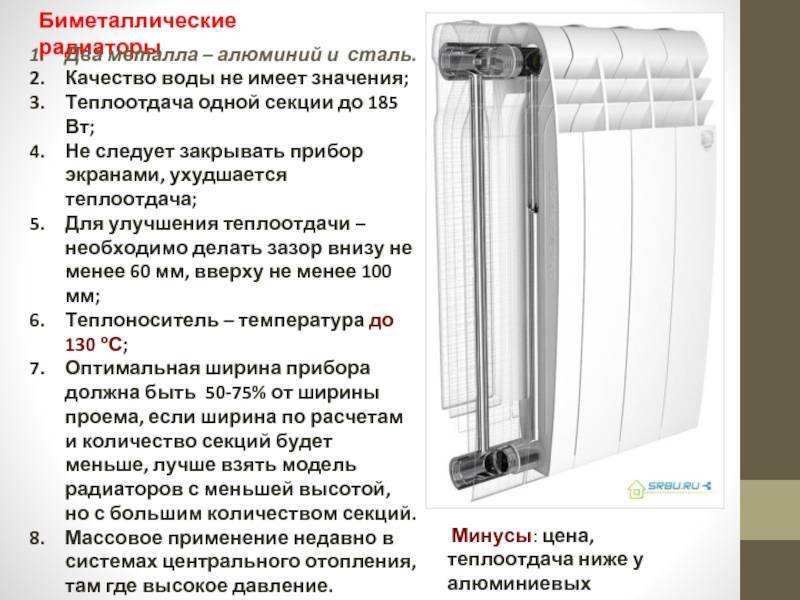

Каждая биметаллическая батарея отопления состоит из стальных труб и алюминиевых панелей. Благодаря чему тепло передается очень эффективно, не теряя зря. Горячая вода, проходя через сердцевину, состоящую из стальных труб, быстро нагревает алюминиевую оболочку и, соответственно, воздушные массы в помещении.

Алюминиевая фигурная оболочка этого сердечника не только выглядит элегантно и стильно, но и помогает лучше распределять тепло. Кроме того, за счет использования алюминия батарея очень легкая (особенно по сравнению с тяжелыми чугунными аналогами). Это дает дополнительный комфорт при монтаже. А замысловатая форма корпуса отлично смотрится, а также значительно увеличивает теплоотдачу.


Стальные трубы, из которых состоит ядро, очень прочны — они спокойно выдерживают давление от 20 до 40 атмосфер, а температуру горячей воды — и 110, и даже 130 градусов Цельсия.

Конкретные предельные значения рабочего давления и температуры можно найти, заглянув в паспорт прибора. Ведь это зависит от модели, и от того, кто сделал эту модель.

Сегодня в магазине можно купить биметаллические батареи двух разновидностей:

1. Радиаторы стопроцентно биметаллические. Это означает, что они имеют стальной сердечник из труб, окруженный алюминиевой оболочкой. Отличаются повышенной прочностью, исключена протечка. Такие аккумуляторы производят итальянские компании:

  • Общий стиль
  • Роял Термо Билайнер.

Производят их и российские производители — например, компания Сантехпром БМ.

2. Полуметаллические – радиаторы только наполовину биметаллические. Из стали изготавливаются только трубы, армирующие вертикальные каналы. При этом алюминий частично контактирует с водой. Такие полубиметаллические радиаторы отдают тепло процентов на 10 лучше, чем предыдущий тип. И стоят они процентов на 20 дешевле.

Выпуск их:

  • Российский производитель Рифар,
  • Китайский — Горди,
  • Итальянский — Сира.

Специалисты пока не пришли к единому мнению, споря, какой из двух разновидностей радиаторов лучше для централизованного отопления, какой для индивидуального. Итак, технические характеристики биметаллического радиатора позволяют ему не бояться «химии» в городской воде. А вот при повышенном давлении воды алюминий поведет себя лучше. В одном специалисты сошлись во мнении: если у вас в доме старые трубы отопления (им больше 40 лет), то лучше брать биметаллические батареи.

Секционная или цельная?

Основная масса таких радиаторов состоит из определенного количества секций. То есть сначала делается полностью каждая из секций, а потом они соединяются ниппелями. Это делается на заводе, общее количество секций четное.


При необходимости специалист вполне может убрать лишний раздел или добавить недостающий.

Однако, помимо секционных, в продаже есть и цельные биметаллические батареи. Сердечник из стальных труб делается сразу нужного размера. Затем его «заворачивают» в фигурную оболочку из алюминия. Такая батарея не лопнет, даже если давление достигнет ста атмосфер.

Подробная информация о характеристиках биметаллических радиаторов

Выбирая радиаторы, нужно хорошенько изучить паспорт понравившейся модели. А теперь — о том, какие важные параметры там указаны.

Тепловыделение

Количество тепла, выделяемое радиатором при температуре воды плюс 70 градусов Цельсия, измеряется в ваттах. Средняя величина теплоотдачи от биметаллических батарей составляет от 170 до 190 Вт. Это просто великолепно.


Теплопередача происходит как за счет нагрева воздуха, так и благодаря особой конструкции радиаторов — за счет конвекции.

Рабочее давление

Диапазон от 16 до 35 атмосфер и зависит от модели и производителя. Если система отопления централизованная, то нормативное давление не более 14 атмосфер, а в автономной примерно не более 10 атмосфер. Чтобы батарея не лопнула при повышении давления, производитель обычно указывает этот параметр с запасом.

Расстояние между центрами

Это расстояние (в миллиметрах), на которое верхний коллектор радиатора отделен от нижнего. Стандартные значения: 800, 500, 350, 300 и 200 миллиметров. Такое разнообразие позволяет подобрать батарею, хорошо сочетающуюся с существующей разводкой труб отопления.


Чаще всего пользуются спросом радиаторы с 50, 35 и 20 сантиметрами между осями коллекторов.

Предельная температура охлаждающей жидкости

В основном биметаллические радиаторы выдерживают горячую воду до 90 градусов. Иногда производитель слегка лукавит, обещая, что кипяток 95 градусов будет аккумулятору ни к чему. Не поверите — больше 90 0 С ни один из производителей не выпускает. К этому показателю стоит присмотреться повнимательнее – от него также зависит коэффициент теплоотдачи.

Надежность и срок службы

Учитывая характеристики биметаллических радиаторов отопления, двадцать лет можно смело их эксплуатировать. Обслуживание не требуется. Это довольно хорошее время.

Простота установки

Сечения этих радиаторов абсолютно идентичны. Это позволяет устанавливать их хоть слева от подходящей трубы отопления, хоть справа. Там, где труба подходит, к радиатору подсоединяется труба. С противоположного конца монтируется заглушка, которая комплектуется краном Маевского (сбоку), а также еще одна заглушка (снизу).

Кран, названный в честь его изобретателя — Маевского — очень удобное приспособление. В начале отопительного сезона часто возникает проблема с «завоздушиванием» системы – из-за оставшегося в трубах воздуха батареи остаются холодными. Кран Маевского позволяет спускать лишний воздух из радиатора, не перекрывая весь стояк. Что хорошо – это можно сделать самостоятельно, не прибегая к помощи вызванных мастеров.

Помимо указанных выше, выпускаются также радиаторы с патрубками, расположенными на нижней стороне. К ним подсоединяется вентиль с термостатом, контролирующий температуру воздуха в помещении. Патрубки, заглушки и кран Маевского идут в комплекте с каждым биметаллическим радиатором. Также полагается набор кронштейнов для установки батареи на стену.

А теперь о недостатках биметаллических радиаторов

Самым существенным недостатком этих батарей можно назвать их высокую стоимость. Они намного дороже обычных чугунных радиаторов. Однако изделия из биметалла выглядят намного аккуратнее, хорошо вписываясь в современный интерьер. А по сроку службы они опережают другие типы аккумуляторов.

Плохо и то, что при воздействии одновременно воды и воздуха стальные трубы активной зоны могут начать «съедать» коррозию. А такое бывает при удалении воды из системы отопления во время ремонта или аварии. А еще трубы ржавеют от антифриза, который часто присутствует в системах отопления небольших домов. От биметаллических секционных батарей в этом случае нужно отказаться – лучше брать либо сплошные, либо цельные алюминиевые.

Такой вариант тоже приемлем — радиаторы с медным сердечником и алюминиевым корпусом. Оксидная пленка на медных трубах достаточно прочная – она убережет их от коррозии. Вместо медного сердечника можно использовать нержавейку — тоже хороший вариант.

Характеристики биметаллических радиаторов некоторых производителей

1. Надежные и качественные, но дорогие батареи производит итальянская компания Global Style. При этом технические характеристики биметаллических радиаторов этой фирмы можно назвать идеальными. Российские покупатели давно оценили эти батареи, зная, что они одобрены специалистами НИИ сантехники и рассчитаны на российские условия эксплуатации. Свет увидела уже вторая линейка из трех моделей. Производитель предоставляет десятилетнюю или двадцатилетнюю гарантию.

Большим коэффициентом теплоотдачи (не хуже, чем у моделей из полубиметалла) славятся аккумуляторы Global Style Extra и Global Style Plus. Они красивы и долговечны, но дороги. Более простые и дешевые модели чуть хуже и менее изящно пропускают тепло, но тоже неплохо выглядят. Они аккуратные и маленькие, и имеют очень приличные характеристики. Четное количество секций, окрашенных в белый цвет с теплым оттенком, колеблется от 6 до 14.

2. Итальянская компания Sira занимается изготовлением аккумуляторов более полувека. Его «конек» — полубиметаллические изделия с высокой теплоотдачей. Радиаторы компания выпускает трех разновидностей. Довольно скучными формами являются прямоугольные изделия, батареи с красиво очерченными, плавно закругленными углами, а также модель под названием «Гладиатор».


Форма последнего очень необычная и креативная.

Даже секции батарей (их может быть от 4 до 10) окрашены в теплые оттенки белого цвета. Гарантия — 20 лет. Заводы этой компании есть не только в Италии. Некоторые из них находятся в Китае :).

3. Российская компания Рифар (Оренбургская область) занимается изготовлением аккумуляторов относительно недавно — с 2002 года. Но на отечественном рынке она уже завоевала симпатии, а также успешно вышла на уровень СНГ. Ее продукция – это семь разновидностей полуметаллических радиаторов. Особо популярны модели «Монолит» (новая разработка с патентом) и «Рифар Флекс» (имеет возможность загибаться под эркеры).

Ярко-белые секции этих радиаторов поставляются в упаковках от 4 до 14 штук. Rifar гарантирует бесперебойную работу продукции от 10 до 25 лет. Обычно доступны три ведущие модели. Остальной ассортимент доступен по запросу.

Таблица: Сравнительные характеристики различных производителей и моделей биметаллических радиаторов

Марка, страна Модель Расстояние между осями, мм Размеры В/Ш/Г (секций) Максим. рабочее давление, бар. Тепловая мощность, Вт Объем воды в секции,
л		 Масса, кг Макс. вмешиваться теплоноситель

Италия

 СТИЛЬ 350
СТИЛЬ 500
СТИЛЬ ПЛЮС 350
СТИЛЬ ПЛЮС 500		 350
500
350
500		 425/80/80
575/80/80
425/80/95
575/80/95		 35 125
168
140
185		 0,16
0,2
0,17
0,19		 1,56
1,97
1,5
1,94		 110

Италия

 BiLiner Inox 500
BiLiner 500		 500 574/80/87 20 171 0,2 2,01 90

Германия

 ТЕНРАД 350
ТЕНРАД 500		 350
500		 400/80/77
550/80/77		 24 120
161		 0,15
0,22		 1,22
1,44		 120

Россия

 РИФАР Форза 350
РИФАР Форза 500
РИФАР МОНОЛИТ 350
РИФАР МОНОЛИТ 500		 350
500
350
500		 415/90/80
570/100/80
415/100/80
577/100/80		 20
20
100
100		 136
202
136
194		 0,18
0,20
0,18
0,20		 1,36
1,84
1,5
2,0		 135

Китай

 Горди 350
Горди 500		 350
500		 412/80/80
572/80/80		  30  160
181		 0,21
0,3		  1,4
1,7		  110

Италия

 Гладиатор 200
Гладиатор 350
Гладиатор 500		 200
350
500		 275/80/80
423/80/80		  30  90
140
185		 0,1
0,13
0,42		 0,65
0,85
1,6		  110

Как рассчитать нужное количество секций батареи

Для примера возьмем Россию, ее среднюю полосу и обычную панельную многоэтажку. Умножаем площадь помещения на 100 Вт, а затем делим это число на количество тепла, отдаваемое одной секцией.

Если межосевое расстояние 500 миллиметров, то расчет будет проще простого. Делим комнату пополам — и все. Например, комната 12 кв. Нам нужно 6 секций с теплоотдачей от 180 до 190 Вт. 10 процентов придется перекинуть на последний или первый этаж, в угловых комнатах большое окно (более двух квадратных метров) или тонкие стены (менее 250 миллиметров).

В коттедже, построенном за городом, придется повозиться с расчетами. Сначала выясняем теплопроводность каждого материала, из которого построен дом. Это не только стены, но и крыша, и пол. Для этого предпочтительнее пригласить профессионала из надежной компании. Опытный специалист точно все рассчитает, и посоветует батарею, подходящую именно для вашего дома, и не потребует лишних денег.

Видео: Технические особенности биметаллических радиаторов

Какие радиаторы лучше алюминиевые или биметаллические + Видео

Вот и закончился отопительный сезон с горем пополам, после чего на первый план вышел вопрос о смене батарей. Дырявые древние чугунные радиаторы пора отправить на заслуженный отдых, поставив на их место что-то более современное. Частные застройщики при монтаже отопления также часто не могут определиться с типом радиаторов. Наслушавшись продавцов в магазинах, расхваливающих самые популярные модели, несведущий покупатель теряется. А какие радиаторы лучше — алюминиевые или биметаллические, он никогда не представляет. Может быть, посмотреть на этот вопрос объективно?

Содержимое:

  1. Начнем сравнение биметаллических и алюминиевых радиаторов
  2. Какие радиаторы для каких систем больше подходят
  3. Видео: Монтаж алюминиевых и биметаллических радиаторов отопления

Давайте начнем сравнивать биметаллические и алюминиевые радиаторы

Что представляет собой каждый тип радиатора?

1. Алюминиевые радиаторы, аккуратные и стильные, состоят из нескольких секций, соединенных ниппелями. Имеющиеся между секциями прокладки обеспечивают необходимую герметичность. Ребра, расположенные с внутренней стороны, позволяют значительно увеличить площадь теплообмена до 0,5 кв. Радиаторы изготавливаются двумя способами. Метод экструзии дает дешевые и легкие изделия не самого высокого качества (в Европе этот метод не используют). Дороже, но и долговечнее будут литые радиаторы.


Алюминиевый радиатор одного типа.

2. Биметаллические радиаторы изготавливаются из двух разных металлов. Корпус, снабженный ребрами жесткости, выполнен из алюминиевого сплава. Внутри этого корпуса находится сердцевина труб, по которым протекает теплоноситель (горячая вода из системы отопления). Эти трубы изготавливаются либо из стали, либо из меди (последние в нашей стране практически не встречаются). Их диаметр меньше, чем у алюминиевых моделей, поэтому вероятность засорения выше.


Внешний вид биметаллического радиатора очень эстетичен, а дизайн отвечает самым изысканным запросам. Все его стальные компоненты спрятаны внутри.

Что даст больше тепла — биметалл или алюминий?

Если сравнивать тепловыделение, то алюминиевые аккумуляторы сразу вырываются вперед. Они имеют одну секцию, способную производить более 200 Вт тепловой энергии. При этом половина тепла отдается в виде излучения, а вторая половина — конвекцией. Благодаря ребрам, выступающим изнутри секций, теплоотдача еще увеличивается. Так что в этом плане нет равных алюминию. Отметим, что у него также минимальная тепловая инерция. Включил батареи — и через 10 минут в комнате было уже тепло. В частном доме это позволяет неплохо сэкономить.

Теперь рассмотрим биметаллические устройства. Теплоотдача от одной секции зависит от модели и производителя. Он чуть ниже цельноалюминиевого радиатора. Ведь сердцевина из стали способствует снижению общей теплоотдачи, которая может быть на одну пятую меньше, чем у алюминиевого радиатора тех же размеров.


Что касается способа передачи тепла, то он также включает конвекцию и тепловое излучение. И их тепловая инерция также мала.

Алюминий + | Биметаллический —

По способности выдерживать высокое давление (особенно гидравлический удар)

Далее подкачал алюминий — цифры его рабочего давления не очень впечатляют. Всего от 6 до 16 (некоторые модели до 20) атмосфер, чего может не хватить, чтобы выдержать скачки давления в центральном отоплении. Но от гидроудара спасения не будет вовсе – батареи лопнут, как пустые ореховые скорлупы, и в квартире будет большой горячий потоп. Поэтому не стоит рисковать – алюминиевые радиаторы не устанавливаются в многоэтажках.

Биметаллические модели с прочным стальным сердечником внутри полностью подготовлены к высокому давлению. От 20 до 40 атмосфер вполне неплохо. Даже если кран на насосной станции закроют во время аварии на трассе или молниеносно откроют, они не пострадают. Именно биметаллические радиаторы наиболее надежны при нестабильном давлении в системе, когда велика вероятность возникновения гидроударов.

Этот параметр важен, если вы выбираете радиаторы для квартиры с централизованной системой отопления. Если выбирать эти радиаторы для частного дома, то этот параметр не является минусом для алюминиевых радиаторов, так как в местной тепловой сети нет избыточного давления.

Алюминий + — | Биметаллический +

Что лучше биметаллические радиаторы или алюминиевые по отношению к теплоносителю

Алюминий с удовольствием вступает в различные химические реакции, поэтому для него вода в центральном отоплении просто «клад». В нем столько химических примесей, что вскоре от стенок батареи почти ничего не может остаться – их съест коррозия. Как только pH протекающей в системе горячей воды превысит 8 единиц – ждите беды. Но при централизованном отоплении уследить за этим показателем невозможно. А в процессе химических реакций алюминий выделяет водород, который пожароопасен. Поэтому обязательно нужно постоянно стравливать воздух из таких аккумуляторов.

Стальные трубы в середине биметаллического радиатора менее требовательны к качеству протекающей по ним воды. Ведь сталь не так химически активна, как алюминиевые сплавы. Коррозия, конечно, добирается до него, но не так скоро. Кроме того, производители покрывают его специальным защитным слоем. А иногда используют нержавейку, но она достаточно дорогая. Но в любом случае биметаллический радиатор более защищен от слишком активного химически теплоносителя. Единственная опасность – попадание кислорода в эту воду. Тогда сталь начнет ржаветь, причем очень быстро.

Алюминий — | Биметаллический +

Максимальная температура охлаждающей жидкости — у каких радиаторов больше?

Вопрос логичный — часто наши аккумуляторы «горят огнём» так что не трогай. Так, алюминий выдерживает кипячение воды до 110 градусов – это средний показатель. У биметаллических изделий этот показатель несколько выше – 130 градусов. Поэтому они здесь выигрывают.

Алюминий — | Биметаллический +

А что надежнее, прочнее и долговечнее?

И снова в лидеры вырываются двухметаллические радиаторы — ведь они сочетают в себе лучшие качества каждого из них. Такие устройства служат около 15-20 лет, не меньше (естественно, речь идет о качественном продукте надежных торговых марок). Их алюминиевые аналоги, как правило, отличаются половинным сроком службы – до 10 лет.

Алюминий — | Биметаллический +

Что легче монтировать?

И алюминиевые, и биметаллические достаточно удобны в установке, так как весят немного (по сравнению с тем же чугуном). Для их крепления не нужны особо мощные кронштейны – такой небольшой вес способен выдержать даже гипсокартон. Если трубы пластиковые, для монтажа понадобится только набор ключей и фитингов. Но все же биметаллические батареи проще в монтаже – ведь стальные трубы не могут подвергаться деформации, в отличие от алюминия, мягкого металла.

Алюминий + | Биметаллические +

Что дешевле, что дороже

Цена биметаллических радиаторов на пятую, а то и на треть выше, чем у алюминиевых приборов. Это достаточно существенная разница. Именно по этой причине изделия из биметалла не так распространены в наших квартирах – они доступны далеко не всем. Биметаллические устройства имеют более высокое гидравлическое сопротивление, чем алюминиевые. Следовательно, для перекачки горячей воды требуется больше энергии. То есть стоимость операции выше.

И еще: примерно четыре пятых всех радиаторов этого типа привозят к нам из Китая. Это, конечно, не значит, что каждый из них обязательно плохой, но иногда заставляет задуматься.

Алюминий + | Биметаллические —

Какие радиаторы для каких систем больше подходят

1. Теперь, рассмотрев и сравнив основные характеристики радиаторов, можно сделать выводы. Для начала выясним, какие радиаторы лучше — алюминиевые или биметаллические — для квартиры в многоэтажном доме. Он использует центральное отопление.

А это значит, что:

  • Давление в системе может резко меняться, достигая предельных значений. Возможен гидроудар.
  • Температура также не будет стабильной, иногда сильно меняясь в течение отопительного сезона и даже суток.
  • Состав охлаждающей жидкости не чистый. Он содержит химические примеси, а также абразивные частицы. Вряд ли можно говорить о рН, не превышающем 8 единиц.

На основании всего этого можно забыть об алюминиевых батареях. Потому что их система центрального отопления уничтожит их. Если электрохимическая коррозия не съест, то с давлением с температурой будет покончено. А гидроудар сделает последний, «контрольный выстрел». Поэтому, выбирая из двух типов радиаторов (алюминиевых или биметаллических), остановитесь только на последнем.

2. Теперь рассмотрим систему отопления, установленную в частном доме. Исправный котел выдает постоянное небольшое давление, не превышающее 1,4 — 10 атмосфер, в зависимости от котла и системы. Скачков давления и тем более гидроударов не наблюдается. Температура воды также стабильна, а ее чистота не вызывает сомнений. Химических примесей не будет, а pH всегда можно будет измерить.

Поэтому в такую ​​автономную систему отопления можно поставить и алюминиевые батареи — эти устройства будут работать отлично. Они обойдутся недорого, у них отличный теплоотвод, привлекательный дизайн. В магазинах можно подобрать аккумуляторы европейского производства. Предпочтительнее выбирать модели, изготовленные методом литья. Биметаллические батареи подходят и для тех, кто живет в самом доме. Если есть желание и достаточно средств, то можно поставить.

Только помните, что на рынке много подделок. А если модель (не важно, алюминиевая или биметаллическая) имеет подозрительно низкую цену, то уже можно насторожиться. Чтобы не попасть впросак, убедитесь, что на каждой секции и на упаковке (качественной и полноцветной) есть клеймо производителя.

Видео: Монтаж алюминиевых и биметаллических радиаторов отопления

Отзывы о климовском профнастиле (профлист), его преимуществах и недостатках

Натяжные потолки Long Life (Лонг Лайф)

Какой перфоратор лучше купить для работа — Рейтинг ТОП 10, 2019

Bebel Engineering Board Отзывы

Габариты батарей отопления.

Технические характеристики и размеры биметаллических радиаторов отопления. Расчет радиаторов отопления

При выборе радиатора для дома люди чаще всего обращают внимание на марку или страну производства, на материал, из которого он изготовлен.

Также необходимо знать характеристики , такие как тепловая мощность, объем воды в секции и вес, при этом не менее важен размер радиатора.

От него зависит, будет ли помещение хорошо отапливаться и насколько эффективной будет его служба.

Размер радиатора зависит от трех характеристик:

  • межосевое расстояние;
  • ширина сечения;
  • глубина сечения.

В зависимости от производителя эти характеристики могут различаться . Расстояние между осями может достигать 800 миллиметров, но чаще всего это 350 или 500 миллиметров.

Ограничений по длине обогревателя практически нет, и от этого показателя во многом зависит мощность аккумулятора. Для увеличения мощности , если это действительно необходимо, всегда можно приобрести дополнительные нагревательные секции.

Производители предлагают алюминиевые радиаторы разных типоразмеров , например, модели Global имеют межосевое расстояние от 350 до 800 мм, длину одной секции 80 мм, а глубину от 80 до 180 мм.

Алюминиевый радиатор СВ — 500/12 от Оазис, одна из самых популярных китайских фирм на российском рынке, имеет следующие габариты: 580 х 80 х 80. Данная модель с 12 секциями способна обогреть помещение до до 24 м 2.

Модели алюминиевых радиаторов российской фирмы Apriori имеют одинаковое межосевое расстояние — 500 мм, ширина и глубина варьируются 70-80 мм и 70-96 мм соответственно.

Радиаторы Elsotherm наоборот имеют одинаковую ширину 80 мм для всех алюминиевых моделей. Их межосевое расстояние составляет 200, 350 и 500 мм, что следует из названия (например, Elsotherm 200 — алюминиевый радиатор с расстоянием между осями 200 мм).

Итальянские алюминиевые батареи имеют одинаковую глубину (80 мм) и ширину (97 мм). Отличаются они именно расстоянием между осями, определяющими высоту батареи. Эта компания производит 2 вида радиаторов высотой 425мм и 565мм.

Внимание! Расстояние между осями определяет высоту отопителя, а также его вес. Важно помнить, что чем тяжелее секции радиатора, тем сложнее их монтировать.

Расчет количества секций радиатора

Количество секций , необходимое для конкретного помещения, зависит от его площади и размера секций радиатора. Если их недостаточно, батарея не прогреет помещение в зимние морозы.

Расчет по площади помещения подходит для помещений с низкими потолками до 2,6 м. Для того, чтобы рассчитать количество необходимой мощности на все помещение, необходимо:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-й секции и N — необходимое количество секций.

результат деления округление в большую сторону , округление в меньшую сторону возможно только для таких помещений, как кухня.

Расчет количества секций для помещений с высоким потолком производится по его объему. Согласно рекомендации СНиП, для обогрева 1 м 3 жилого дома необходимо 41 Вт (34 Вт на м 2 для квартир с современными стеклопакетами и наружным утеплением) тепловой мощности:

, где V — объем отапливаемое помещение, Q – тепловая мощность 1-й секции, N – необходимое количество секций.

округление производится по тому же принципу, что описан выше – вниз для кухни и вверх для остальных комнат. Примеры расчета количества секций радиатора вы найдете в статье « ».

Первым делом при выборе радиатора необходимо измерить расстояние от пола до подоконника, если батарея расположена под окном. Это необходимо для того, чтобы рассчитать оптимальную высоту батареи. Согласно нормативным документам расстояние от пола до радиатора должно быть не менее 10-15 см, и столько же от его верха до подоконника. Это важно для того, чтобы нагретый воздух беспрепятственно поступал в помещение.

Итак, при выборе алюминиевого радиатора отопления обязательно обратите внимание на размер секций, так как от этого зависит сможет ли радиатор обогревать воздух в помещении даже в холодную погоду.

Даже если первоначальные расчеты были сделаны неверно, ситуацию можно исправить . К счастью, всегда можно добавить одну или несколько секций с помощью радиаторного ключа. Их можно приобрести, но если найти подходящую невозможно, можно изготовить самостоятельно.

Да и вообще, гораздо проще изначально правильно рассчитать количество разделов, и в этом случае не надо ничего исправлять или переделывать.

Расчет алюминиевых радиаторов по площади смотрите в видео ниже:

Владельцы квартир в домах с централизованным отоплением давно ждали от производителей создания батарей, выдерживающих все его недостатки: высокое давление, низкое- качественная охлаждающая жидкость и мощный гидроудар, способный разрушить слабые алюминиевые или стальные радиаторы.

Сочетание этих двух металлов позволило производить совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

При размещении внутри алюминиевого корпуса стальной катушки, герметично фиксирующей всю конструкцию сваркой, было решено сразу несколько проблем:

Потребители, уже испытавшие биметаллические конструкции в своих квартирах, говорят, что их единственная недостатком является их высокая стоимость. Но, как правило, качество, безопасность, красота и экономичность – это как раз те свойства, за которые не жалко платить любые деньги.

Виды алюминиево-стальных радиаторов

Производители, следуя примеру потребителей, стараются удешевить производство биметаллических конструкций без изменения их устройства в целом. Сейчас на рынке можно найти несколько видов батарей такого типа:


Если предполагается установка радиаторов в помещении с автономной системой отопления, то нет смысла вкладывать большие деньги в дорогие модели . В этом случае достаточно рассчитать мощность и определить оптимальные размеры биметаллических радиаторов отопления (10 секций — стандартный тип, хотя можно выбрать и другой тип устройства).

Типы радиаторов

В отличие от советских времен, когда батареи имели одинаковый стандартный вид «гармошка», сегодня существуют разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой цельную секцию, состоящую из стальных труб, неразборных. Такую конструкцию нельзя изменить в размерах, увеличить или уменьшить количество секций. Если мощность, необходимая для помещения, рассчитана правильно, то лучшего и надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы способны выдерживать давление до 100 атмосфер и являются самыми дорогими на рынке.

Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определить, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, необходимо заранее определить, какой мощности должен быть радиатор с учетом всех теплопотерь. Мощность устройства зависит от размера устройства, и чем оно меньше, тем экономичнее работает.

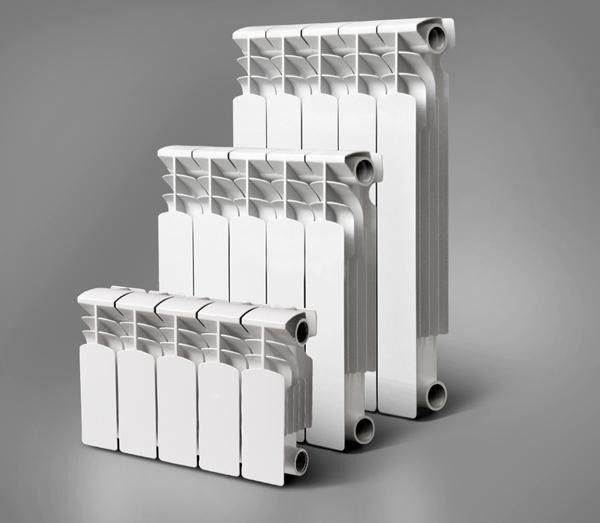

Стандартные размеры батареи

Размеры биметаллических радиаторов точно такие же, как у других типов обогревателей. Они определяются межосевым расстоянием между нижним и верхним горизонтальными коллекторами. Не считайте эти параметры размерами всей конструкции. Для расчета высоты биметаллического радиатора к индексу центра, указанному на изделии, прибавьте 80. Межосевых расстояний три — 200, 350 и 500 мм, но это не единственные параметры этих устройств.

  • длина стандартной секции 80 мм;
  • глубина – от 75 до 100 мм;
  • высота — 550-580 мм.

Чтобы рассчитать, какую высоту имеют, например, стандартные биметаллические радиаторы 500 мм, нужно к этому показателю прибавить 80, и полученные 580 мм – это его истинный размер, который следует учитывать при определении места, где он будет стоять.

Помимо стандартных моделей существуют так называемые варианты дизайна биметаллических радиаторов.

высотные конструкции

Когда интерьер квартиры или офиса требует особого подхода к обустройству, то обогреватели должны в него гармонично вписываться. Так, если в помещении есть панорамные окна, то можно установить биметаллические радиаторы, размеры которых составляют 880 мм и более по высоте, с длиной секции 80 мм и глубиной 95 мм.

Как правило, это литые надежные устройства, которые можно монтировать на стены. Они могут не только обогреть помещение, но и украсить его, так как выпускаются в достаточно богатой цветовой гамме. В крайнем случае можно заказать у производителя модель нужного оттенка или с определенным рисунком.

Низкие батареи

Еще одно конструктивное решение – низкие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, куда стандартные модели не подходят по высоте. Биметаллические радиаторы с минимальным межосевым расстоянием 200 мм, при этом их характерной особенностью является такая же прочность, надежность, способность выдерживать высокое давление и уровень теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «хитрят», говоря, что цена на их продукцию ниже из-за габаритов. При этом фактически биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значения) имеют другую конструкцию. У них нет стального горизонтального сердечника, а из этого металла изготавливаются только вертикальные коллекторы. Определить подделку можно по техпаспорту, в котором указан не обычный для «настоящих» биметаллических нагревателей уровень давления 20-40 атмосфер, а всего 12-15, что для этих приборов несвойственно.

В квартиру с централизованным типом отопления такое изделие покупать не стоит, а вот в автономной системе они будут к месту.

Соотношение мощности и размеров радиаторов

Как показала многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, а это и понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплоотдачу, массу, мощность, размеры и уровень давления биметаллической конструкции с алюминиевым аналогом, то мы увидим, в чем между ними разница.

  • Биметаллические радиаторы 350 мм (межосевое расстояние):
  • Тепловыделение 136 Вт (алюминий — 139)
  • Уровень давления (рабочий) 20 бар (15 бар для алюминия)
  • Индекс обжима 30 бар (20-25 бар соответственно).
  • Вместимость секции 0,18 л (0,19 л)
  • Вес одной секции 1,36 кг (алюминий — 1,2 кг).
  • Радиаторы биметаллические 500 (глубина 80):
  • Тепловыделение одной секции 204 Вт (180 Вт алюминий с аналогичными размерами).
  • Рабочее давление 30 бар (20 соответственно).
  • Давление обжима 40-50 бар (30 бар).
  • Вместимость секции 0,2 л (0,27 л).
  • Вес одного элемента 1,90 кг (1,45 кг).

Как видно из вышеперечисленных параметров, мощность варьируется в зависимости от размера радиатора, а также уровня его давления, и веса, и объема.

Выбирая, какой тип батарей установить, нужно исходить из реальных потребностей помещения в количестве тепла, а не из стиля и качества оформления интерьера. К счастью, современные производители выпускают модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно заглянуть в таблицу, которую предоставляют либо продавцы, либо производители для каждого товара, и найти соответствующий показатель размера. При установке секционной модели ее всегда можно увеличить для увеличения мощности, но если радиатор не помещается под окном, то следует выбирать дизайнерские варианты обогревателя.

Биметаллический радиатор – отопительный прибор, в котором теплоноситель циркулирует по стальному сердечнику, помещенному внутри алюминиевого корпуса. Батареи этого типа относятся к секционным отопительным приборам и работают по принципу комбинированного (конвективно-лучистого) теплообмена.

Технические характеристики биметаллических радиаторов отопления включают в себя ряд параметров и конструктивных особенностей, позволяющих оценить отопитель и сравнить его с другими моделями того же размера.

Как сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести продукцию с оптимальными характеристиками и эксплуатационными характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного размера. В справочных данных параметры приведены для одной секции, поэтому сравнивать нужно не устройства в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Межосевое расстояние — это размер между осями верхнего и нижнего коллекторов. Как и цельноалюминиевые модели, биметаллические радиаторы выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим межосевым расстоянием и, как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора) встречаются редко. Их используют, если особенности интерьера помещения не позволяют разместить горизонтально расположенный прибор.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора являются его высота, а также ширина и глубина сечения. Высота, как правило, на 60 — 80 мм выше его межосевого расстояния.

Большинство производителей выпускают модели с шириной профиля 80 мм. Зная количество секций, можно легко определить общую ширину устройства.

Глубина секции 80 — 100 мм. Радиатор может быть как постоянной глубины, так и переменной высоты, как у стильного и элегантного устройства серии DreamLiner от Royal Thermo.

Установка радиатора отопления на деревянную стену.

Тепловая мощность

Этот параметр позволяет определить, сколько секций радиатора той или иной модели необходимо для обогрева помещения определенной площади. Тепловая мощность измеряется в ваттах и ​​находится на межосевом расстоянии:

  • 500 мм — от 170 до 200 Вт;
  • 350 мм — от 120 до 140 Вт;
  • 300 мм — от 100 до 145 Вт;
  • 200 мм — около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Основой конструкции является стальной сердечник.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Ядро представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллекторов, соединенных между собой вертикальной трубой (тепловой трубой). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря чему секции можно соединять при помощи стальных ниппелей. Такая конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей используются только круглые трубы, что обеспечивает меньшую мощность каждой секции. Так, биметаллическая Rifar Base 500 имеет вместимость секции 0,20 л, а алюминиевая модель Rifar Alum 500 того же размера имеет объем 0,27 л.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых радиаторов. Это связано с использованием в их конструкции стальных сердечников, плотность которых (а значит, и масса) превосходит алюминиевые. Например, биметаллический радиатор Вармега Бимега 500/80 весит 1,75 кг, а алюминиевый радиатор Алмега 500/80 того же производителя весит 1,2 кг.

Давление

Рабочее давление биметаллических радиаторов 16 — 40 атм (1,6 — 4,0 МПа). Согласно нормативным документам, приборы должны испытываться опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. В документации также указывается значение максимального давления, при достижении которого он может начать разрушаться.

Соединение секций.

Сравнительные технические характеристики биметаллических радиаторов

Для удобства сравнения различных моделей в таблицах 1-3 приведены данные об основных характеристиках продукции 11 производителей. Информация дана как для самого распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряду всего нескольких производителей.

Таблица 1 — Сравнение характеристик моделей с межосевым расстоянием 500 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочий тест

Билюкс

плюс 500 рэндов

 563 80 85 0,21 1,82 20 30 182

Промышленность Пасотти

Elegant
Wave Bimetallico

 565 80 100 0,19 2,06 35 52 176

Глобальный

Стиль Экстра 500

 566 81 80 0,21 1,87 35 52,5 170,7

Коннер

Биметалл 80/500

 563 80 80 0,40 2,18 30 45 190

Рифар

База 500

 570 79 100 0,20 1,92 20 30 204

Роял Термо

Билайнер 500

 574 80 87 0,205 2,01 30 45 171

Тенрад

БМ500

 550 80 75 0,22 1,45 24 36 161

Вармега

Бимега 500/80

 565 80 80 0,3 1,75 30 45 190

Сантехпром

РБС-500

 560 80 95 0,23 2,34 16 24 185

Сира Промышленность

RS Биметалл 500

 572 80 95 0,199 2,03 40 60 201

Скола

ДЖБ-СА 500

 565 78 80 0,28 1,85 30 40 188

Различные стандартные размеры.

Таблица 2 — Сравнение характеристик моделей с межосевым расстоянием 350 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочий тест

Глобальный

Стиль Экстра 350

416 81 80 0,17 1,42 35 52,5 119,6

Коннер

Биметалл 80/350

413 80 80 0,30 1,28 30 45 140

Рифар

Основание 350

415 80 90 0,18 1,36 20 30 136

Роял Термо

Билайнер 350

424 80 87 0,175 1,52 30 45 118

Тенрад

БМ350

400
80 75 0,15 1,18 24 36 120

Вармега

Бимега 350/80

412
80 80 0,22 1,43 30 45 140

Таблица 3 – Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочий тест

Расстояние между центрами 300 мм

Билюкс

плюс R300

365 80 85 0,17 1,29 20 30 142

Сантехпром

РБС-300

360 80 95 0,178 1,67 16 24 121

Сира Промышленность

RS Биметалл 300

372 80 95 0,165 — 40 60 145

Скола

ДЖБ-СА 300

 365 78 80 — 1,45 30 40 106

Межосевое расстояние 200 мм

Билюкс

плюс 200 рэндов

 550 80 75 0,22 1,45 24 36 161

Рифар

База 200

 565 80 80 0,3 1,75 30 45 190

Применяемые материалы

Сердцевина биметаллической секции радиатора изготовлена ​​из стальных труб. Для батарей нормальной прочности (рабочее давление 16 — 20 атм) сердечник изготавливается из углеродистой стали марки Ст.3 или ее зарубежных аналогов (например, радиаторы Tenrad). Каркас (каркас) высокопрочных моделей сварен из нержавеющих труб. Высокопрочные устройства с сердечником из нержавеющей стали (например, Biliner от Royal Thermo) выдерживают разрывное давление более 100 атм.

Внешняя часть биметаллических радиаторов изготовлена ​​из литого под давлением алюминия. Метод экструзии, применяемый при производстве некоторых алюминиевых моделей, в данном случае использовать нельзя, так как перед началом формообразования внутрь заготовки необходимо поместить стержень. Уплотнительные кольца изготовлены из термостойкой силиконовой резины.

оребрение

Ребра служат для увеличения общей площади теплообмена нагревателя. В современных моделях используются различные конструктивные решения, делающие оребрение более эффективным.

Повышена эффективность теплообмена за счет введения в конструкцию дополнительных ребер, а также профилирования конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, за счет чего увеличивается скорость воздушного потока, что увеличивает интенсивность конвективного теплообмена. Внешние края ребер закруглены для повышения безопасности.

Способ соединения секций

В биметаллических радиаторах секции соединяются друг с другом при помощи стальных резьбовых ниппелей. При изготовлении радиаторов серии «Монолит» от «Рифар» используется другой тип соединения – сварка. Данная модель нагревателей выдерживает высокие давления (рабочие до 100 атм) и температуры (до 135°С против 110°С у ниппельных моделей).

Биметаллические радиаторы являются наиболее технически совершенным отопительным прибором для систем водяного отопления. Сочетая в себе высокий КПД и хорошую производительность, устройства этого типа оптимальны для использования в бытовых условиях. Зная технические характеристики биметаллических радиаторов отопления различных моделей, вы сможете подобрать обогреватель, максимально подходящий для условий работы в конкретном помещении.

Проектирование систем отопления – непростая задача. Есть много нюансов, которые нужно учитывать: даже выбор размера радиатора требует определенных знаний.

Какими должны быть размеры радиаторов

Выбор размеров отопительных приборов не основывается на эстетических соображениях. Теплоотвод здесь играет ключевую роль. Особенно это актуально, если выбирается модель для установки под окном. Выбирать модель необходимо так, чтобы она соответствовала сразу нескольким требованиям:

Только при таких условиях теплоотдача выбранного вами обогревателя будет нормальной: он будет выдавать заявленное производителем количество ватт.

Терминология

Часто в описаниях и спецификациях встречается понятие «межосевое расстояние». Иногда встречаются термины «межштифтовые» и «межцентровые» или присоединительные размеры. Это разные названия одной и той же величины. Он определяется как расстояние между центрами входных отверстий секции или радиатора.

Этот параметр важен, если подающие трубы в хорошем состоянии и нет необходимости их менять. В этом случае, чтобы не переваривать подводку, можно выбрать модель с таким же межосевым расстоянием, как у старых радиаторов.

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

  • монтажная высота;
  • глубина;
  • ширина.

Если радиатор имеет секционную конструкцию, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет одинакова, а ширина батареи зависит от необходимого количества секций (на прокладки, подходящие для плотных соединений, нужно добавить еще около 1 см).

Наименования радиаторов часто содержат цифры: РАП-350, Магика 400, Рококо 790 или РАП-500. Цифры представляют собой межосевое расстояние, указанное в миллиметрах. Это облегчает навигацию как покупателю, так и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может существенно отличаться. Поэтому в спецификации указано наиболее точное значение.

Пример спецификации. Это модель Revolution Bimetall.

Параметры радиатора, которые необходимо учитывать, включают объем воды в секции. Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, но для отдельных систем может быть важна: когда необходимо рассчитать объем системы (для определения производительности котла или характеристики насоса).

И, пожалуй, самый важный параметр — тепловая мощность. Стоит отметить, что не всегда необходима самая высокая мощность. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а не огромной.

При подборе тепловой мощности одной секции необходимо помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда в комнате будет тепло, не будет холодных зон и стекло не будет «потеть». Поэтому лучше взять 10 менее мощных секций, чем 6 штук с большой теплоотдачей.

Стандартная ширина окна 1100-1200 мм. Соответственно 75% это 825-900 мм. Это то, насколько долго или дольше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции 80 мм, значит секций вам понадобится 10-12.

стандартная высота

Говоря о стандартной высоте, имеется в виду межосевое расстояние 500 мм. Именно такими присоединительными размерами обладала известная чугунная «гармошка» советских времен. А так как они имеют большой срок службы, то эти батареи до сих пор находятся в тепловых сетях. Только сейчас их заменяют новыми. Причем переделывать систему часто не хотят, поэтому ищут обогреватели такого же размера. Что хорошо: они есть практически в любой группе.

Чугун

Сегодня из чугуна делают не только «гармошку», хотя она существует и пользуется успехом. Также есть радиаторы в стиле ретро с межосевым расстоянием 500 мм, выполненные в современном стиле:


Алюминий

Стальные панельные радиаторы стандартно высотой до 900 мм. Но есть и специальные модели, которые могут достигать двух метров и более. Например, у Kermi есть две модели Verteo Plan и Verteo Profil — они могут быть максимум до 2,2 м. Кос V, Фарос V, Тинос V, Нарбонн V и VT, Парос V также имеют гигантов. Они отличаются типом лицевой панели (гладкая или профилированная) и глубиной. Но все они имеют только нижнее подключение.

Стальные трубчатые радиаторы высотой до 3000 мм. Более того, при необходимости некоторые производители могут сделать выше. Высокие модели есть у любого производителя: все, кто присутствует на рынке, предлагают такие нестандартные варианты «под заказ». Здесь мы перечислим только самое интересное с точки зрения дизайна: Entreetherm, Planterm у Arbonia, серия Dekor у Kermi, Harmony у российского КЗТО, .

В других типах высоких радиаторов нет. Выбор и так, надо сказать, немалый. Не заблудился бы.

Все обогреватели, межосевое расстояние которых менее 400 мм, можно считать низкими. И в наличии много разных моделей.

В чугунной группе минимальное межосевое расстояние для модели BOLTON 220 с высотой установки 330 м несколько выше, чем у Hellas 270 от Viadrus: высота установки составляет 340 мм. Все остальные более высокие с межосевым расстоянием 300-350 мм или около того.

Среди алюминиевых радиаторов фирма имеет наименьшую монтажную высоту 245 мм, а центральный 200 мм. Это модели Alux и Rovall глубиной 80 мм и 100 мм. Аналогичные габариты имеют модели другого известного производителя (Global) — модель Gl-200/80/D, и российского — это Base 200 и Forza 200.

Алюминиевые аккумуляторы чуть большего размера (с межосевым расстоянием 300 мм и более) имеются у всех производителей. Здесь есть широкий выбор.

У тех же Рифар и Сира биметаллические: высота 245 мм и 264 мм соответственно. Но больше всего моделей с присоединительными размерами 350 мм. Они есть у любого производителя. Такое расстояние, по сути, тоже можно отнести к эталону — оно есть у всех.

Еще больше выбора среди стальных радиаторов. Самые маленькие панели выпускает Purmo — Purmo Planora и Ramo Compact — их межосевое расстояние составляет 150 мм, а высота — 200 мм.

Для всех остальных производителей высота начинается от 300 мм. При этом длина может быть до 3 метров (шаг ее изменения 100 мм).

Радиаторы в пол — максимально низкие

Трубчатые радиаторы тоже очень маленькие: от 150 мм размеры Delta Laserline (производитель Purmo). У Arbonia высота всех моделей трубчатых радиаторов начинается от 180 мм, у Zehnder от 190 мм (модель Charleston), у российского КЗТО от 300 мм.

Низкие радиаторы. Выпускаются они в основном небольших габаритов — мощность у них большая, да и цена немаленькая. Самые низкие модели следующие: украинская «Термия» — высота 200 м, польская Регулус-система — все модели высотой 215 мм; Российский «Изотерм» — от 215 мм; Китайский Марс (разборного типа) высотой 385 мм.

И самый низкий можно считать. Они вообще не выступают над уровнем пола, а ставятся для обогрева сплошного остекления, либо встраиваются в подоконники панорамных окон. Они бывают разной мощности и назначения, их можно использовать как дополнительный или основной обогрев.

плоские радиаторы

В некоторых случаях важна не высота, а глубина радиаторов: нужны плоские батареи. Здесь нет большого выбора.

Малая глубина. Их модели РАП 500 и РАП 300 имеют глубину 52 мм, при этом тепловая мощность приличная – 161 Вт и 105 Вт. трубные от 100 мм до 110 мм, все остальные уже солиднее — от 135 мм и больше.

Ни биметалл, ни тем более чугун не бывают плоскими. Но есть очень хороший и совершенный плоский тип отопления – при такой системе отопительные приборы располагаются вдоль пола по периметру. Их размеры составляют около 30 мм в глубину и 100-120 мм в высоту.

Итоги

Разнообразие обогревателей позволяет подобрать вариант для любых условий: есть не только стандартные размеры, но и низкие, высокие, плоские. На любой вкус и цвет.

Размеры биметаллических радиаторов являются важной характеристикой, влияющей на Качество отопления помещений.

Какие размеры есть в наличии отопительных батарей ?

Имеют ли они стандартные значения Или они разные для каждого производителя?

Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажная высота, глубина и ширина.

Высота и глубина зависят от размера секции , а ширина — от их количества.

Высота батареи зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входного и выходного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. Таблицу 1).

межосевое расстояние большинство производителей указывают в названии модели. А вот монтажная высота другая и указывается в спецификации на радиатор.

Ширина радиатора зависит от количества секций. Так, для 8-секционного радиатора параметр имеет значение 640 мм, для 10-секционного радиатора – 800 мм и для 12-секционного радиатора – 960 мм (значения для батарей с шириной сечения 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора зависит от ее размеров. При расстоянии между вертикальными осями 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метр площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая это требование, для расчета количества секций используется формула :

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-й секции и N — необходимое количество секций .

Например, в помещении площадью 15 м 2 планируется установка радиаторов с секциями тепловой мощностью 140 Вт. Подставив значения в формулу, получим:

Н = 15 м 2 * 100/140 Вт = 10,71.

округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо установить биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитываются факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивается на 10% в случаях, когда квартира расположена на первом или последнем этаже, в угловых комнатах, в комнатах с большими окнами, с небольшой толщиной стен (не более 250 мм).

Более точный расчет получается при определении количества секций не по площади помещения, а по его объему. По требованиям СНиП для обогрева одного кубометра помещения требуется тепловая мощность 41 Вт. Учитывая эти правила, получим:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-й секции, N — необходимое количество секций.

Например, расчет для комнаты тот же площадь 15 м 2 и высотой потолков 2,4 метра. Подставляя значения в формулу, получаем:

Н = 36 м 3 * 41 / 140 Вт = 10,54.

Повторное увеличение выполнено в большую сторону : Требуется 12-секционный радиатор.

Выбор ширины биметаллического радиатора для частного дома отличается от квартиры. В расчете учтено коэффициентов теплопроводности каждого материала, используемого при возведении крыш, стен и перекрытий.

РубрикаРазное
