Вечное ПИТАНИЕ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ 12В — ИСТОЧНИК хорошего настроения! | LIGHT-RU.RU

Развитие технологий в современном мире коснулось всех областей человеческой жизни, включая технологии освещения. Открытие светодиодов в 20 веке и их дальнейшее совершенствование позволили инженерам создать новые источники света, одним из которых является светодиодная лента.

Удобство применения, высокая надежность и яркость, низкое энергопотребление, безопасность и универсальность, легкий монтаж, доступная цена — эти достоинства выделяют светодиодные ленты из множества других светодиодных изделий. Гибкая плата, с нижней стороны которой находится двусторонний скотч, позволяет приклеивать светодиодную ленту на любые поверхности, даже со сложным контуром. Разнообразие моделей и цветов как самих светодиодов, так и моделей лент с разным их количеством на верхней стороне гибкой платы, позволяет выбирать из сотен вариантов светодиодной ленты наиболее подходящую по таким параметрам как:

яркость и мощность
тип светодиодов
ширина платы

количество светодиодов на 1м
количество рядов светодиодов на плате
степень герметизации светодиодной ленты
напряжение питания
цена — зависит от яркости, мощности и срока службы.

Питание для светодиодной ленты 12 вольт подключается через трансформаторы 12 В, преобразующие переменное напряжение 220V в постоянное 12V, которые также называют блоками питания 12V, или источниками напряжения 12 вольт.

На отечественном рынке представлен богатый выбор источников питания для светодиодных лент 12 вольт. В зависимости от особенностей монтажа и характеристик LED ленты, питание светодиодной ленты 12 вольт подбирается по параметрам мощности блока питания, степени герметизации и габаритов.

Питание для светодиодной ленты 12 В может обеспечиваться герметичными источниками напряжения мощностью от 10 до 480 ватт, в случае установки на улице под навесом или в любых других помещениях, не содержащих в воздухе вредных примесей кислот и щелочей. Качественные блоки питания выдерживают колебания температуры от -30 до +50 градусов C. При подключении необходимо внимательно отнестись к маркировке проводов, соблюдать полярность и не перепутать входные и выходные клеммы или провода.

Подключение напряжения 220 вольт на выходные клеммы вовсе приведет к необратимому выходу из строя источника питания для светодиодных лент 12 вольт.

Обязательно рекомендуется перед монтажом собрать всю электрическую схему и проверить работу ленты и источника питания. При эксплуатации корпус трансформатора не должен нагреваться выше 70 градусов Цельсия. Более высокие температуры небезопасны как для самого блока питания 12 вольт и приведут к быстрому выходу его из строя, так и для помещения, где будет он будет установлен, с точки зрения риска возгорания окружающих предметов.

Чтобы снизить риски перегрева, не рекомендуется нагружать трансформатор свыше 80 процентов мощности от номинальной.

Для лучшей вентиляции необходимо обеспечить свободное воздушное пространство между блоком питания и расположенными рядом конструкциями, порядка 10-20 см.

Питание светодиодных лент 12 вольт также может осуществляться с помощью интерьерных источников напряжения, в металлическом кожухе. Они несколько дешевле герметичных, а открытый для доступа воздуха корпус позволят производить открытые блоки питания мощностью до 2000 ватт. В этом случае внутри корпуса блока питания устанавливается вентилятор для принудительного охлаждения. Блоки питания высокой мощности (от 200 Вт) в металлическом кожухе с вентилятором незаменимы для промышленного применения, однако для жилых и офисных помещений вовсе не рекомендуются, поскольку шум, неизбежный при работе вентилятора, может привести к нарушению санитарных норм по уровню шума.

Кроме того, если планируется управлять светодиодной лентой с помощью контроллера или диммера, не рекомендуется совместное применение таких устройств с блоками питания в металлическом кожухе любой мощности, поскольку возникающее явление ШИМ-модуляции приводит к возникновению неприятного писка.

Не рекомендуется устанавливать блоки питания в недоступные для обслуживания места.

Питание для светодиодной ленты 12 вольт может подаваться также с помощью компактных устройств, если при подборе оборудования приоритетными являются габариты блоков питания.

Ограниченные пространства внутри мебели, узких ниш, зеркал, а также внутри алюминиевого профиля для установки светодиодных лент при монтаже и производстве светильников требуют особых размеров трансформаторов для светодиодных лент. Размеры корпуса не позволяют производить такие блоки питания высокой мощности, обычно максимальная мощность не превосходит 100 Вт, однако ее бывает достаточно для питания одного светильника или подключения небольших метражей LED ленты для освещения элементов интерьера. Встречаются, например, суперплоские блоки питания 12 вольт, толщина которых не превышает 1 см; супертонкие блоки питания, с увеличенной длиной и узким сечением, а также другие эксклюзивные модели.

Питание светодиодных лент 12 вольт также может осуществляться и с помощью трансформаторов адаптерного типа, имеющих встроенную вилку для подключения к сети и коннектор стандартного размера для подключения нагрузки. Монтаж светодиодных лент или другого светодиодного оборудования вовсе не составит труда, если они имеют соответствующий разъем для подключения в своей конструкции.

Изобилие моделей источников питания для светодиодных лент 12 вольт позволяет вовсе без проблем подобрать необходимый трансформатор для каждого конкретного случая, учитывая все особенности подключения.

А у нас вы сможете в один клик купить качественные и надежные источники питания для светодиодных лент 12В по ценам производителя с гарантией и скидками.

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Блок питания для светодиодной ленты 12В

Сделать светодиодную подсветку проще простого. Собственно нужно будет приобрести светодиодная лента того цвета который нам хочется, нужной длинны и мощности. Скорее всего выбранная лента потребует питания постоянным напряжением 12В, для неё мы выберем и подключим блок питания для светодиодной ленты 12В.

Выбор блока питания для светодиодной ленты 12В.

Блоки питания на 12В не трудно найти, они применяются со многими устройствами (системы видеонаблюдения, некоторые ноутбуки и планшеты и т. п.) и часто именуются адаптерами. Кроме того нужный блок питания можно купить на радио-рынке, в отечественных или зарубежных интернет магазинах, например на алиэкспрессе. Но перед покупкой нужно определиться с параметрами блока питания.

Первое с чем нужно определиться – мощность. Выходная мощность блока питания должна быть равна или быть больше мощности подключаемой светодиодной ленты. Мощность ленты обычно указывают на метр длинные [Вт/м] или для всей ленты [Вт]. Чтобы получить мощность, потребляемую всей лентой, нужно удельную мощность умножить на длину ленты в метрах. Например, для ленты потребляющей 7 Вт/м, длинной 3 м, потребуется блок питания мощностью не меньше 21 Вт (7 Вт/м * 3м).

Вот два блока питания на 12В заказанные в Китае. И тот и другой можно использовать для питания светодиодной ленты, отличия только в мощности ленты которую можно подключить.

Обратите внимание и на входные параметры — входное напряжение, например ‘AC 100V – 240V’ означает что блок питания будет работать от сети переменного тока напряжением от 100 В до 240 В. Это хороший большой диапазон и даже в сельском доме с плохой низкой сетью этот блок питания обеспечит светодиоды стабильным напряжением, чтобы они горели и не мигали.

Меньший блок питания способен отдавать в нагрузку ток 2 А, соответственно мощность нагрузки может достигать 24 Вт. Этого будет вполне достаточно, для подсветки одной комнаты. Обошелся он мне примерно в 3 доллара.

Второй блок питания рассчитан на максимальный выходной ток 7 А и мощность 84 Вт, используя светодиодные ленты на такую мощность можно хорошо осветить одну комнату или подсветить несколько. На момент покупки цена была около 10 долларов.

Для освещение целой квартиры можно применить блок питания на большую мощность, например на 350 Вт. Такой блок питаний уже будет стоить около 30 долларов. Правда такой блок, скорее всего, будет содержать вентилятор, который будет шуметь и потребует периодической чистки от пыли.

В случае большой мощности лучше разделить нагрузку на части, а каждую часть подключать к своему блоку питания.

Подключение светодиодной ленты к блоку питания

Небольшие и средние блоки питания на 12 В, чаще всего комплектуются круглым штекером с наружным диаметром 5,5 мм и внутренним 2,1 мм. Если светодиодная лента уже имеет припаянные провода, то для подключения светодиодной ленты к блоку питания достаточно будет приобрести вот такой адаптер:

Ищется на алиэкспрессе или ибее по запросу ‘Female DC Power Jack Connector Plug Adapter 5.5×2.1mm’ и стоит от двух с половиной долларов за десяток.

Впрочем можно откусить штекер от блока питания и подключиться к ленте любыми другими клеммами или просто подпаять.

Подсоединить нужно всего лишь два провода, минус питания от блока питания к минусу светодиодной ленты, плюс блока к плюсы ленты.

На штекере блока питания на внешний контакт обычно подается минус, а на внутренний плюс. И это видно на наклейках двух блоков питания приведенных выше. Но все равно лучше полярность напряжения и его величину проверить мультиметром, ведь никто на 100% не гарантирует что этикетка соответствует содержимому корпуса.

Что касается светодиодной ленты, то к ней часто припаивают выводы: минусовой провод обычно черного цвета, а плюсовой – красного.

Внимание!!! Обязательно соблюдайте полярность подключения, иначе светодиодная лента может выйти из строя!

Если нужно к одному блоку питания подключить несколько светодиодных лент, то их можно соединить двумя способами: параллельно и последовательно.

Собственно параллельное включение получается в самой ленте, каждый последующий участок подключен к предыдущему. Но это не есть очень хорошее включение: при большой длине светодиодной ленты путь который проходит электрический ток возрастает и на последнем участке напряжение может быть значительно ниже чем в начале пути.

Насколько последовательное подключение светодиодной ленты к блоку питания подходит в данном конкретном случае лучше всего проверить с помощью мультиметра. Измеряем напряжение на первом участке и на последнем. Если разность напряжений больше чем на 0,5 В, то стоит подумать о переходе к параллельному подключению или усилению токоведущих частей схемы параллельными проводниками.

А вот и параллельное подключение светодиодной ленты к блоку питания. Напряжение на каждый участок попадает ленты независимо.

Запись опубликована 06.01.2016 автором в рубрике Электроника для начинающих.

Блок питания для светодиодной ленты 12в. Как рассчитать блок питания для светодиодной ленты

Широкое разнообразие современной осветительной техники впечатляет даже людей с очень богатым воображением. С космической скоростью появляются новые, все более технологичные разработки, обеспечивающие не только качественное и безопасное освещение, но и максимальную экономию энергоресурсов.

Одним из таких прогрессивных направлений является LED технология. В настоящее время на рынке представлен широкий выбор светодиодных лент, ламп и светильников, отличающихся дизайном и техническими характеристиками. Эти устройства стали отличной альтернативой привычным лампам накаливания и энергосберегающим осветительным приборам.

Светодиодная подсветка сегодня широко применяется в рекламной и производственной сферах, в интерьерном дизайне, при оформлении салонов автомобилей, оснащении бытовой техники и т.д. Огромный ассортимент предлагаемых вариантов светодиодной подсветки позволяет без проблем подобрать необходимый вариант, но вот его подключение к сети у многих вызывает массу вопросов.

Главным компонентом LED системы является блок питания, представляющий собой трансформатор миниатюрных размеров, обеспечивающий электропитание светодиодов. Маленькие габариты позволяют незаметно размещать этот прибор в любых удобных местах, не нарушая эстетичности светодиодной конструкции.

Назначение блока питания

При использовании светодиодных лент в оформлении интерьеров, необходимо учесть некоторые особенности такого решения.

Прежде всего, следует знать, что напрямую подключить светодиодную ленту в розетку, как обычную лампочку, не получится. Это связано с тем, что рабочее напряжение ленты далеко не 220 В. Если включить ее в обычную розетку она просто выйдет из строя.

Так, если обычная лампа накаливания работает от 220 В, то светодиодам требуется всего лишь 12 В (это самый распространенный вариант, но существуют и 24-вольтовые модели). Следовательно, чтобы подключить 12-вольтовый осветительный прибор в стандартную бытовую сеть, требуется понизить напряжение до необходимого значения. Справиться с данной задачей сможет блок питания для светодиодной ленты 12В.

Типы блоков питания для светодиодных лент

1. Блок питания в компактном герметичном пластиковом корпусе. Главными достоинствами устройств данного типа являются компактные размеры, приятный внешний вид, герметичность и минимальный вес. К недостаткам относится, конечно же, высокая стоимость, затрудненный теплообмен, обусловленный конструктивными особенностями, и ограничение по мощности (моделей, мощнее 100 Вт, не бывает).
2. Блок питания в компактном герметичном алюминиевом корпусе.
Обладает массой достоинств, хоть и является самым дорогостоящим и довольно тяжелым вариантом. Главными преимуществами данного трансформатора являются надежность, герметичность и прочность. Алюминиевый корпус способствует хорошему теплообмену. Прибор устойчив к негативному влиянию различных факторов: влаги, резких перепадов температур, прямого солнечного излучения. Основная сфера применения – профессиональное производство внешней световой рекламы.

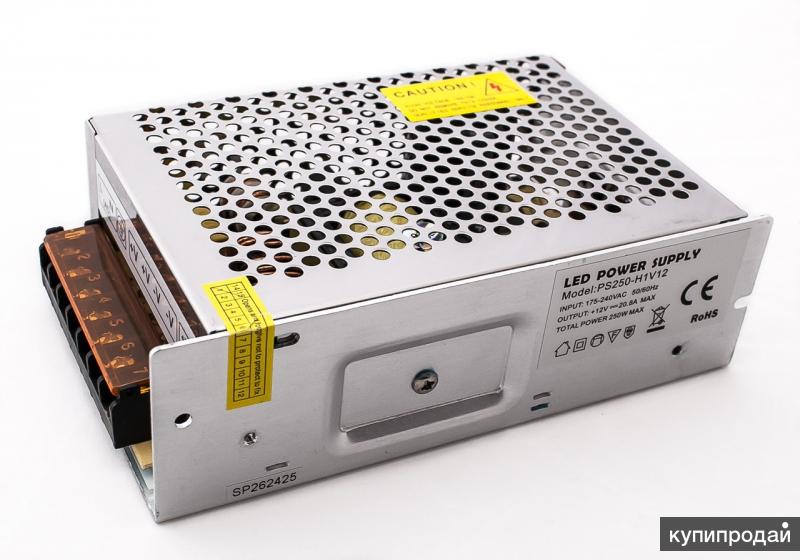

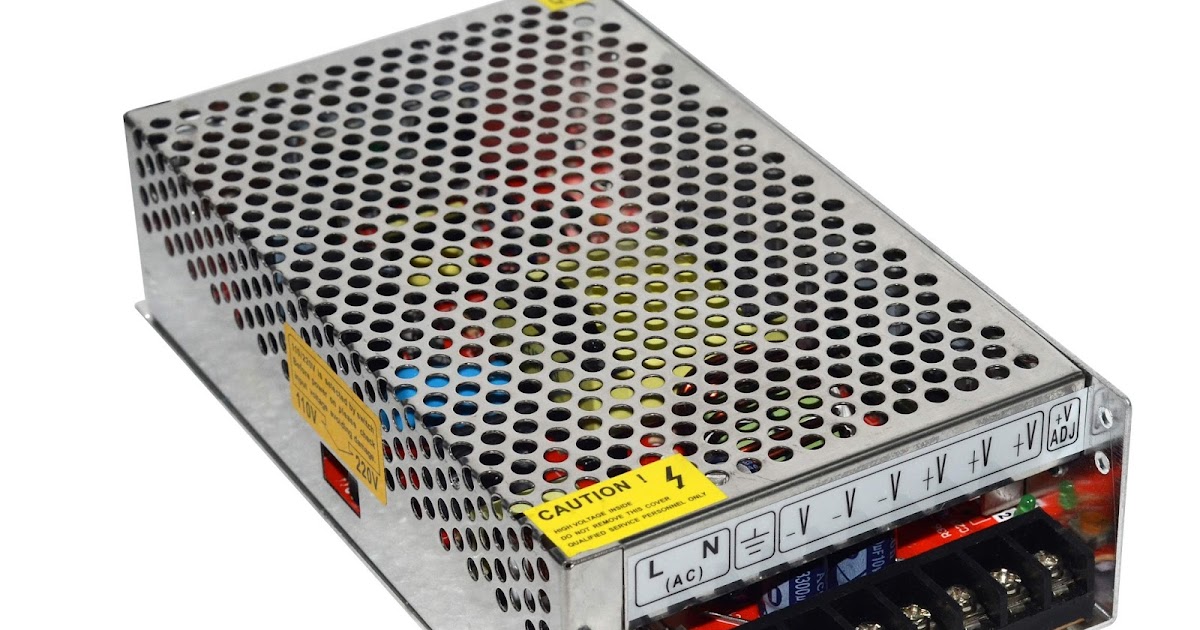

3. Блок питания открытого типа. Самый популярный и недорогой вариант. Чаще всего используется для организации домашнего светодиодного освещения. Главными недостатками являются габаритные размеры, вдвое превышающие предыдущие варианты, неэстетичный внешний вид и отсутствие защиты от прямого попадания влаги и пыли.
4. Сетевой компактный блок питания. Представляет собой миниатюрное, простое и недорогое устройство, не требующее стационарного монтажа. Мощность большинства таких моделей не превышает 60 Вт. Чаще всего они используются для обеспечения питания светодиодных ленточных конструкций, длина которых не превышает 5 метров. Главное преимущество – простота использования: лента подключается к блоку питания и включается в розетку.

Подключение светодиодной ленты к блоку питания

При выборе блока питания необходимо учесть два важных параметра: мощность (зависит от и мощности светодиодов на 1 м.п. и длины ленты) и напряжение (обычно это 12 или 24 В).

Перед монтажом светодиодной ленты и размещением ее на выбранной поверхности нужно подключить ленту к блоку питания.

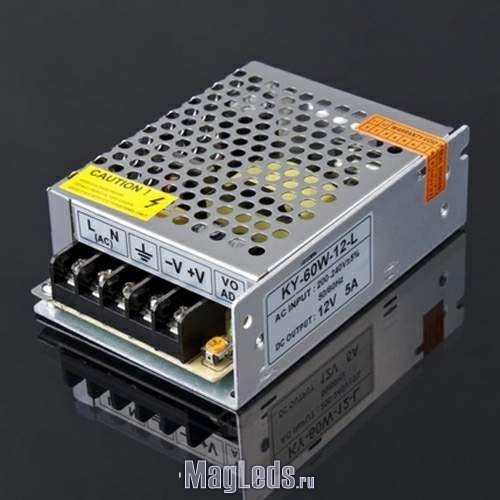

Данный процесс мы рассмотрим на примере модели блока открытого типа. Его корпус выполнен в виде перфорированной металлической коробки, через отверстия которой циркулирует воздух, и охлаждаются радиокомпоненты и клеммный модуль с винтами. Есть такие модели, в которых внутри корпуса для охлаждения размещают вентилятор (кулер).

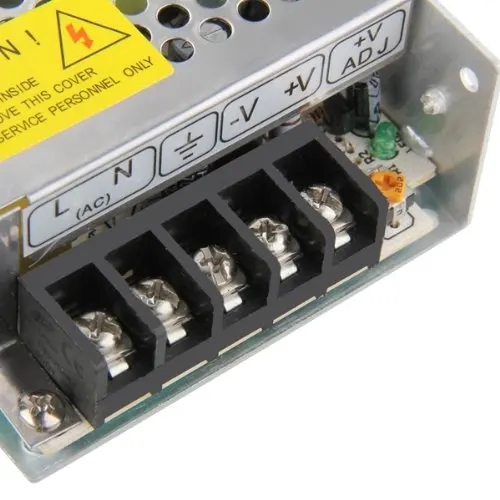

Блок питания для светодиодной ленты имеет маркировку с указанием назначения прибора и его основных технических характеристик. Около каждого клеммного винта находятся обозначения для обеспечения корректного подключения проводов:

L – фаза, N – ноль – это вход блока питания. Через эти клеммы устройство подключается к сети 220 В.
G – клемма для провода заземления. При отсутствии в доме заземления, данную клемму оставляют свободной.
Клеммы +V и –V – это выход с преобразованным напряжением в 12 В.

Блоки питания данного типа оснащаются индикатором включения – горит зеленая лампочка. Также имеется специальный поворотный механизм, обозначается как «V adj». С его помощью можно немного отрегулировать выходное напряжение, в приделах от 12 до 13 Вольт.

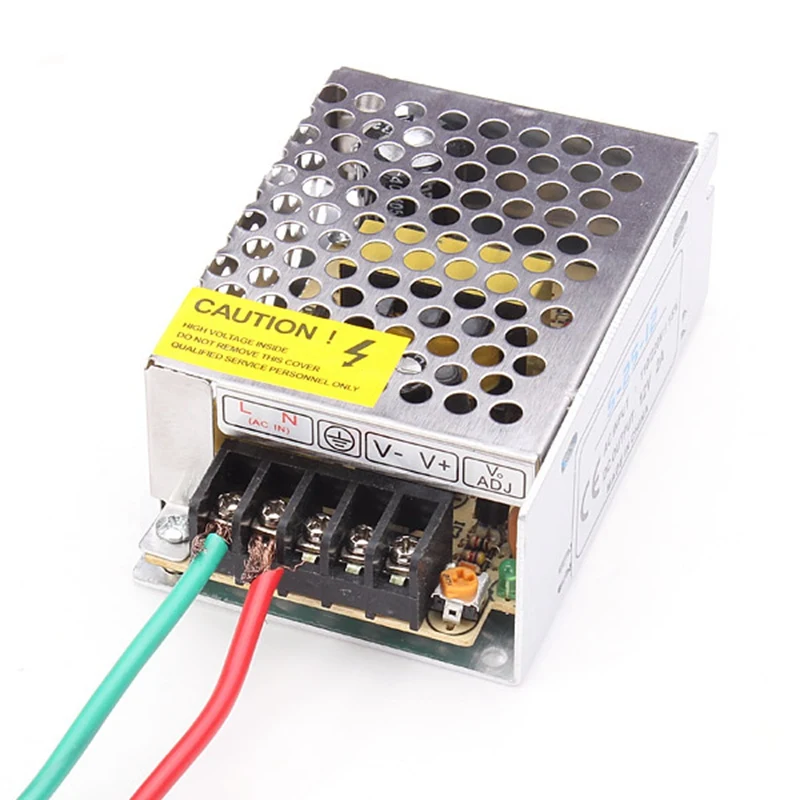

После подключения ленты к блоку питания, необходимо надежно изолировать все контакты. Для эффективной и аккуратной защиты от случайного прикосновения можно использовать отрезок кабель-канала подходящей толщины. Если же эту процедуру выполнить обычной изолентой, то готовый результат будет выглядеть довольно непривлекательно, а при использовании специальных защитных крышек, идущих в комплекте с блоком питания, невозможно обеспечить должный уровень электробезопасности.

Конечно, в жилых помещениях желательно устанавливать более надежные, компактные и внешне привлекательные приборы в пластиковых влагозащищенных корпусах. Они характеризуются высокой электробезопасностью, поэтому не представляют угрозы для детей или животных при случайном прикосновении.

Как рассчитать блок питания для светодиодной ленты

Как было сказано выше, при выборе блока питания следует ориентироваться на технические характеристики светодиодной ленты, подключение которой будет выполняться. Основными критериями являются потребляемая мощность и номинальное напряжение.

12-вольтовые ленты могут иметь разные показатели потребляемой мощности. Это объясняется тем, что они прямо пропорциональны мощности и количеству светодиодных элементов на ленте.

Для удобства подсчета принято брать за основу номинальную мощность светодиодной ленты длиной в 1 метр. Таким образом, чтобы правильно подобрать блок питания, следует номинальную мощность одного погонного метра ленты умножить на ее общую длину.

Рассмотрим небольшой пример расчета блока для ленты SMD 3528

Имеется герметичная светодиодная лента SMD 3528, 60 светодиодов на 1 метр. Рабочее напряжение стандартное – 12 В. Мощность данного типа ленты 4.8 Вт/1м. Т.е. 1 метр ленты потребляет 4.8 Вт. Любая лента продается в бабинах стандартной длины – 5 м. В моем случае мощность всей ленты будет равна 24 Вт (4.8 * 5 = 24).

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 5 м и полной мощностью 24 Вт. Некоторые скажут, что здесь рассчитывать, нужен БП мощностью 24 Вт, но как говорится, есть одно но.

Если взять блок питания мощностью равной мощности ленты существует угроза перегрева БП, особенно если к нему не будет доступа необходимого количества воздуха, например, при его расположении в ограниченном пространстве под потолком.

Если мощность блока питания будет меньше расчетной мощности ленты она просто не включиться из-за срабатывания внутренней защиты блока.

Поэтому выбирая блок питания для ленты нужно к рассчитанной мощность добавлять 25 – 30 % запаса. Получим: 24 Вт + 30 % = 31.2 Вт. Округляем до ближайшей стандартной мощности БП — 30 Вт.

Мне для подключения необходимо 3.5 метра ленты (в двух словах на потолке будет каркас из гипсокартона в виде полукруга, по периметру этого каркаса будет расположена лента). Мощность куска ленты длиной 3.5 м — 16.8 Вт, округляем до целого числа – 17 Вт.

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 3.5 м и полной мощностью 17 Вт.

Запас по мощности берем 30 %, получим: 17 Вт + 30 % = 22 Вт. Выбираем ближайший блок стандартной мощностью 24 Вт.

Правильная и бесперебойная работа светодиодной ленты и блока возможна лишь при наличии у данного прибора 25 — 30-процентного запаса мощности это обеспечить блоку питания необходимый запас мощности для его корректной работы.

Похожие материалы на сайте:

Из чего состоит энергосберегающая лампа

Как выбрать блок питания 12 В для светодиодной ленты

Блоки питания для средних и крупных установок

В этой категории в основном представлены блоки питания высокой мощности 12 В и водонепроницаемые блоки питания. Существуют блоки питания мощностью 150 Вт, 200 Вт, 350 Вт, 600 Вт и выше для средних и крупных установок светодиодных лент.

Блоки питания для небольших проектов

Для небольшой установки, такой как установка одной светодиодной ленты 12 В или 24 В длиной 5 метров или менее или двух лент малой мощности, вы можете выбрать небольшой блок питания. или блок питания 10А, или блок питания 24В 2А, 3А, 4А, 5А. Пожалуйста, обратитесь к категории адаптера питания для этих небольших блоков питания. Наши адаптеры питания внесены в список UL, класс 2.

Если вам нужен блок питания 24 В, см. категорию «Блок питания для светодиодов 24 В».

Простая установка и подходит для Северной Америки и Европы

Наши блоки питания 12 В или 24 В легко установить. При установке блока питания на стороне переменного тока используйте наш трехштырьковый сетевой шнур для подключения к розетке или розетке или используйте проволочные кабели (провод 14AWG или провод 16AWG) для жесткого подключения источника питания к источнику переменного тока. Для стороны постоянного тока подключите светодиодные ленты или светодиодные контроллеры с помощью проводов (провод 16AWG, 18AWG или 20AWG, в зависимости от длины и токовой нагрузки).

Большинство наших блоков питания на 12 В или 24 В подходят для установки как в Северной Америке, так и в Европе. Они имеют широкий диапазон входных напряжений или переключатель входного напряжения для выбора 115 В (также называемого 110 В или 120 В) или 230 В (220 В или 240 В).

Какой блок питания мне нужен?

Ответ представляет собой коллективное рассмотрение следующих факторов:

1. Источник постоянного напряжения или постоянный ток? В основном, постоянное напряжение для светодиодных лент.

2. Источник постоянного напряжения: 12 В или 24 В? Зависит от рабочего напряжения светодиодных лент.

3. Нужен ли мне блок питания с регулируемой яркостью? Это зависит от того, хотите ли вы уменьшить яркость на стороне переменного тока или на стороне постоянного тока источника питания.

4. Нужен ли мне водонепроницаемый блок питания? Зависит от окружающей среды.

5. Входное напряжение 120В или 277В для блока питания? В основном 120В. В некоторых местах используется 277В.

6. Нужен ли мне блок питания класса 2? Для некоторых приложений требуются источники питания класса 2. Наши малогабаритные источники питания сертифицированы по классу 2.

Как правильно выбрать блок питания для светодиодов 12 В?

Блок питания 12 В является одним из важнейших компонентов светодиодного освещения. На рынке представлено много типов источников питания 12 В, таких как источники постоянного напряжения или постоянного тока, блоки питания без диммирования и диммирования и т. д. Выбор подходящего источника питания требует тщательного рассмотрения. Неправильный выбор блока питания (БП) приведет к повреждению не только ваших светодиодных изделий, но и самого устройства. Кроме того, слишком слабый источник питания приведет к сильному нагреву, что может создать дополнительную опасность.

Источник питания Mean Well

Здесь мы представляем блоки питания Mean Well. Блоки питания под торговой маркой Mean Well обеспечивают высокую надежность работы с гарантией от 3 до 7 лет. Благодаря супер качеству, мы уже много лет продаем блоки питания Mean Well. Mean Well предлагает водонепроницаемый блок питания для внутреннего и наружного применения с коррекцией коэффициента мощности или без него, блок питания без диммирования или диммирования, входное напряжение 110 В или 277 В. Диапазон мощности широк, включая 60 Вт, 100 Вт, 150 Вт, 200 Вт, 350 Вт, 600 Вт, 1000 Вт и даже выше.

Важные факторы, которые следует учитывать при выборе подходящего источника питания для светодиодов 12 В

1. Выберите правильное рабочее напряжение.

Входное напряжение 12-вольтовых светодиодных лент или 12-вольтовых светодиодных ламп составляет 12 В постоянного тока, и можно использовать только 12-вольтовые источники питания для светодиодов.

Важное примечание: Ни при каких обстоятельствах нельзя использовать трансформаторы более высокого напряжения. Например, никогда не используйте источник питания 24 В для подключения светодиодной ленты или светильника на 12 В. Если вы выберете слишком высокое напряжение, светодиодная лента или светодиодная лампа будут повреждены.

2. Мощность (выходная мощность).

Если вы устанавливаете две светодиодные ленты, каждая из которых имеет длину 5 м (16,4 фута) и рабочую мощность 50 Вт или 60 Вт, мы рекомендуем использовать блок питания мощностью 150 Вт.

При установке лучше использовать параллельную установку, то есть поместить точку подачи питания посередине двух светодиодных лент, например, запитать две светодиодные ленты от середины. По возможности лучше не устанавливать две светодиодные ленты последовательно, то есть соединить две светодиодные ленты вместе и запитать их с одного конца. Ниже приведено подробное объяснение того, как определить мощность источника питания, который вы должны выбрать.

Блок питания 12 В должен обеспечивать достаточную выходную мощность для данного приложения. Здесь нам нужно знать мощность световой полосы. Легко рассчитать мощность, необходимую для приложения. Мощность на единицу длины светодиодной ленты, умноженная на длину, представляет собой общую мощность.

Например, если светодиодная лента работает на мощности 12 Вт на метр, а в витрине имеется установка длиной 4 метра, то мощность 4-метровой светодиодной ленты составляет 12Вт х 4 = 48Вт.

В идеале блок питания должен работать на 80% от максимальной мощности. Поскольку при включении светодиодной ленты требуется больше энергии за короткий промежуток времени, источник питания должен обеспечивать достаточную мощность для кратковременного включения света. Обычно мы добавляем 20% к мощности светодиодной ленты. Следовательно, мощность необходимого блока питания для витрины составляет 48 Вт х 1,2 = 57,6 Вт. Блока питания такой мощности на рынке нет, следующий уровень мощности 60Вт. Поэтому выбираем блок питания на 60 Вт.

3. Блок питания 12 В без регулировки яркости или с возможностью регулировки яркости.

В большинстве случаев светодиодные ленты используют недиммируемый источник питания. В обычных проектах между блоком питания и светодиодной лентой устанавливается диммер или контроллер. В это время сам источник питания не должен иметь функцию затемнения, и функцию затемнения берет на себя диммер или контроллер.

Если вам нужно диммировать перед блоком питания, то вам нужен блок питания с регулируемой яркостью. Функция диммирования источника питания обычно указывается на этикетке с параметрами. Если он не отмечен, он не диммируется.

установка диммируемого источника питания – схема подключения

установка блока питания без регулировки яркости – схема подключения

4. Нужен ли мне внутренний или наружный водонепроницаемый источник питания 12 В?

Решающим фактором является расположение источника питания 12 В постоянного тока. Для внутреннего применения светодиодных лент на 12 В или светодиодных ламп на 12 В мы обычно выбираем внутренний источник питания. Если вы устанавливаете водонепроницаемую светодиодную ленту на открытом воздухе, источник питания можно разместить снаружи или внутри. Если блок питания установлен на открытом воздухе, вам необходимо выбрать водонепроницаемый блок питания. Или вы размещаете источник питания в сухом месте и используете водонепроницаемую светодиодную ленту на 12 В на открытом воздухе. Например, рассмотрим применение, когда светодиодная лента освещает балкон. Как правило, вы можете установить блок питания и контроллер светодиодной ленты в соседней комнате.

Для ванной комнаты, если вы не можете найти водонепроницаемое место для блока питания, мы рекомендуем разместить блок питания светодиодной ленты за пределами ванной комнаты. Помните, источник питания — это трансформатор, переход от высоковольтной сети к низковольтной. Из-за стороны высокого напряжения безопаснее использовать источник питания светодиодной ленты на 12 В или 24 В вне ванной комнаты.

Примечание. По вышеуказанным причинам, когда вы покупаете блок питания для водонепроницаемой ленты на 12 В или 24 В, вы можете решить, нужен ли вам водонепроницаемый блок питания в зависимости от фактического места установки. Как правило, во влажной или сырой среде требуется водонепроницаемый источник питания. Если вы можете защитить трансформатор от воды, например, с помощью блока питания или поместить блок питания в сухое место, не проблема выбрать не водонепроницаемый блок питания.

Можно ли использовать светодиодный драйвер в качестве источника питания?

Да, оно может. На самом деле драйвер светодиода сам по себе является источником питания. Это просто другое название блока питания, который обеспечивает питание для светодиодных лент и других продуктов светодиодного освещения. К вашему сведению, его также часто называют светодиодным силовым трансформатором.

Как подключить светодиодную ленту к блоку питания? Есть много способов подключения. См. статью: Как выбрать блок питания для светодиодной ленты?

Для получения дополнительной информации об установке светодиодных лент читайте: Как установить светодиодные ленты?
