Бойлер косвенного нагрева как устроен: особенности устройства и принцип работы, а также все нюансы выбора водонагревателя.

Содержание

особенности устройства и принцип работы, а также все нюансы выбора водонагревателя.

Что такое водонагреватель косвенного нагрева и в чем его суть? Не вдаваясь в подробности, ответ на данный вопрос максимально прост. На сегодняшний день это наиболее экономичное оборудование, с помощью которого можно организовать бесперебойную подачу горячей воды, нагретой до заданной температуры. Функционирует оно за счет сторонних систем отопления, в качестве которых могут выступать, например, котлы. Такая организация горячего водоснабжения очень удобна и выгодна для дач и частных жилых домов, которые оборудованы системой индивидуального отопления.

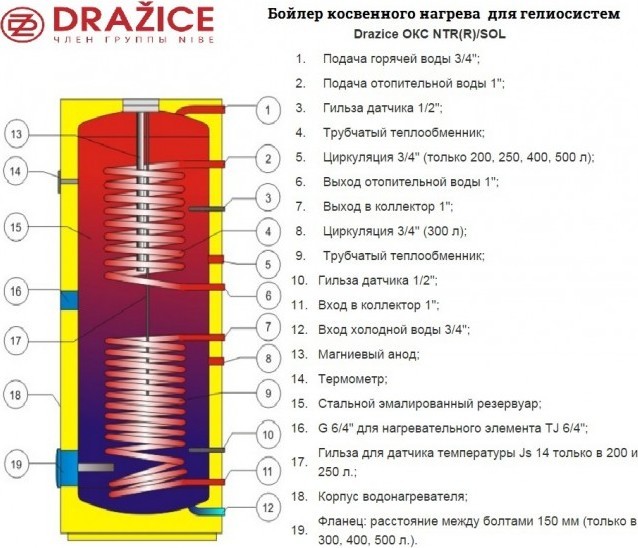

Конструкция бойлера косвенного нагрева достаточно проста и по своему исполнению напоминает электрический накопительный водонагреватель.

 Основными элементам его конструкции являются:

  • корпус: чаще всего он выполнен из углеродистой или нержавеющей стали, а также прочного пластика, оснащен специальным теплоизолирующим материалом, который существенно снижает теплопотери воды в баке.

    Наиболее популярные формы корпусов бойлеров – прямоугольная и цилиндрическая;

  • накопительный бак: это, пожалуй, главная часть оборудования. Туда поступает холодная вода, там же она и нагревается.  Внутри резервуара находится нагревательный элемент и магниевый анод. Температура воды в баке постоянно поддерживается на заданном уровне;

  • теплообменник: чаще всего выполнен в форме змеевика, внутри которого находится теплоноситель из системы отопления. Кроме того, конструкция некоторых бойлеров предполагает подачу теплоносителя в специальное пространство, которое находится между двойными стенками корпуса. Еще одним видом нагрева является так называемый «бак в баке». Это значит, что в основном резервуаре водонагревателя находится еще один бак меньшего размера с теплоносителем. Кроме того, отдельные модели бойлеров могут оснащаться двумя теплообменниками, что значительно повышает скорость нагрева воды;

  • система патрубков: каждый бойлер оснащен специальными трубами, по которым подается холодная и выводится горячая вода, а также трубы, с помощью которых осуществляется подача (вход) и обратка (выход) теплоносителя. Некоторые модели дополнительно оснащаются отдельным патрубком для рециркуляции;

  • магниевый анод: обязательный атрибут современных устройств, который защищает внутренние стенки бака бойлера от коррозии.



Принцип действия бойлера косвенного нагрева также достаточно прост. Холодная вода попадает в накопительный бак через специальный входной патрубок, расположенный снизу прибора. В это же время теплоноситель подается в теплообменник, с помощью которого происходит нагрев воды. За поддержание заданной температуры отвечает терморегулятор, а также система теплоизоляции бака, предусмотренная практически во всех современных моделях.

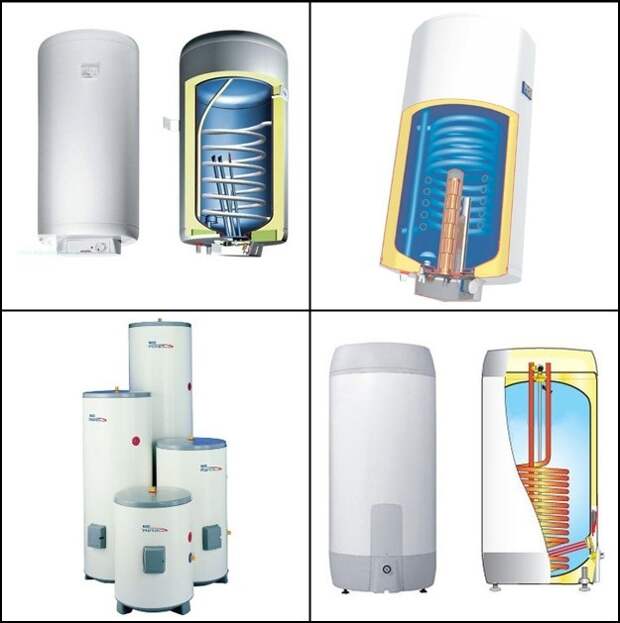

В зависимости от расположения в пространстве бойлеры бывают горизонтальными и вертикальными. Последние имеют ограничения по размеру, однако прекрасно подходят как для дома, так и для офиса. Менее распространенными являются габаритные горизонтальные модели, которые отличаются большой вместительностью и используются, преимущественно, на предприятиях.

В зависимости от способа монтажа водонагреватели данного типа бывают:

  • настенными: крепятся к стене над полом. Такое оборудование характеризуется компактными размерами и ограниченным объемом;

  • напольными: такие устройства могут быть любых объемов, однако для их установки чаще всего требуется отдельное помещение.

Преимущества и недостатки перед другими видами водонагревателей.

Самым главным и неоспоримым плюсом данного оборудования является его экономичность. Устройство функционирует исключительно за счет ресурсов отопительной системы. При этом бойлеры, подключенные к системе современных котлов, могут функционировать в любой сезон за счет перекрывания контура отопления. Кроме того, стоит учесть, что большинство современных моделей оснащено дополнительным электрическим нагревательным элементом – ТЭНом, которым можно пользоваться, например, в неотопительный сезон.

Чем еще может порадовать бойлер косвенного нагрева:

  • высокая производительность: при низких энергозатратах устройство не только быстро нагревает большой объем воды, но и поддерживает ее комфортную температуру;

  • безопасность: при совместном функционировании с отопительным оборудованием бойлер не создает дополнительную нагрузку на электропроводку;

  • обеспечивает несколько точек водоразбора: это значит, что с помощью бойлера косвенного нагрева горячая вода может одновременно поступать в смесители, расположенные на кухне, в ванне и других помещениях;

  • совместимость с любыми типами отопительных устройств: твердотопливными, газовыми и электрическими котлами, тепловыми насосами, солнечными коллекторами;

  • возможность автономной работы: многие современные модели бойлеров дополнительно комплектуются нагревательным элементом (ТЭНом), благодаря которому устройство может работать абсолютно независимо от отопительных приборов.

  • система рециркуляции: многие современные модели бойлеров оснащены специальным патрубком для рециркуляции (или имеют возможность его подключения). Такая система позволяет нагретой воде постоянно циркулировать по трубе, благодаря чему при открытии крана мгновенно идет горячая вода. При этом без рециркуляции, открыв кран, горячей воды придется ждать некоторое время, особенно, если бойлер установлен на удаленном расстоянии от точки водоразбора. Кроме того, к системе рециркуляции можно подключить водяной полотенцесушитель. В данном случае он будет горячим круглый год, независимо от отопительного сезона;

Что касается недостатков. Здесь стоит учесть, что, в отличие, например, от проточных водонагревателей, бойлеры косвенного нагрева в подавляющем большинстве представляют собой габаритное оборудование, особенно напольные модели. Поэтому они занимают достаточно много места или требуют размещения в отдельном помещении.

Еще одним минусом данного устройства является его стоимость, так как она значительно выше, чем у других типов водонагревательных приборов, например, проточных.

К слову, стоимость оборудования, как правило, формируется за счет многих факторов:

  • производитель: конечно, цена может зависеть от имени брэнда. Как правило, российское или белорусское оборудование по сравнению с европейскими аналогами может быть существенно дешевле;

  • материалы: водонагреватели с корпусом и/или баком из стали и латуни ценятся дороже;

  • тип бойлера: этот параметр тоже влияет на стоимость – например, на аппараты типа «бак в баке» цена выше;

  • габариты оборудования: здесь все понятно – больший объем бака – выше стоимость;

  • функциональность: количество дополнительных опций также влияет на цену устройства.

Проанализировав эти факторы, покупатель сам для себя может определить важность каждого пункта и найти приемлемый ценовой диапазон.

Выбрать бойлер косвенного нагрева и не прогадать.

Сразу стоит учесть, что покупка бойлера косвенного нагрева считается экономически целесообразной, если ежедневно горячей водой пользуются четверо и более человек. Выбирая бойлер косвенного нагрева, необходимо внимательно изучать основные параметры и функции понравившихся моделей.

Объем.

Сперва необходимо определиться с объемом бойлера. Учитывая нормы расхода воды в нашей стране, на одного человека приходится до 140 литров в день. Также на выбор объема накопительного резервуара влияет количество точек водоразбора. Проанализировав эти данные, можно определить, что для комфортной жизни среднестатистической семье из четырех человек понадобится водонагреватель на 100-120 литров. Также, выбирая водонагреватель, необходимо учитывать площадь помещения, в котором планируется его установка, и особенности его планировки. Прибор устанавливается вместе с отопительным оборудованием, поэтому для такой системы может понадобиться отдельная комната.


Мощность и давление.

Важный параметр, на котором необходимо заострить внимание, – мощность котла, к которому будет подсоединен бойлер косвенного нагрева. Ее значение не должно быть меньше мощности нагревательного элемента, указанной в техпаспорте водонагревателя. Кроме того, необходимо обязательно учитывать, на какое максимальное и минимальное давление воды в водопроводе рассчитано устройство.

Стенки бака.

Выбирая оборудование, необходимо оценить внутреннее покрытие бака для воды. Внутренние стенки более дорогих моделей могут выполняться из стали или титана. Считается, что такие бойлеры дольше служат. Бюджетные приборы покрыты эмалью или стеклокерамикой, которая достаточно хорошо справляется с коррозией, однако характеризуется меньшим сроком эксплуатации.

Теплоизоляция.

Материал изоляции также играет важную роль в функциональности оборудования. Самые простые и дешевые бойлеры оснащены поролоном. Более высокий уровень теплоизоляции обеспечивают пенополиуретан и минеральная вата.

Функциональность.

Современные модели бойлеров оснащены рядом дополнительных функций, которые упрощают управление прибором и уход за ним, повышают безопасность оборудования. Водонагреватели могут предусматривать наличие терморегулятора, термостата, индикацию включения, функцию ускоренного нагрева, антибактериальную защиту, датчики защиты от включения без воды и высокого давления, перегрева.

Принцип работы косвенного бойлера, как устроен

Правильный подбор водонагревателя в частный дом обеспечит постоянное наличие горячей воды не только для хозяйственных нужд, но и для отопительной системы. В статье рассмотрим принцип работы косвенного бойлера, его преимущества и недостатки.

Устройство водонагревателя

Более распространенными типами бойлеров являются накопительные и проточные. Но у них есть свои ограничения:

  • Накопительные модели потребляют большое количество энергии для постоянного поддержания температуры.
  • Проточный нагреватель быстро нагревает воду, но не может обеспечить постоянство температуры, а сила напора зависит от давления в водопроводной магистрали.

С косвенным прибором для нагрева воды можно обеспечивать не только все заборные точки в доме, но и систему отопления. К тому же его работа не зависит от наличия электричества или газа. Все, что нужно — подкидывать дрова в топку и получать результат.

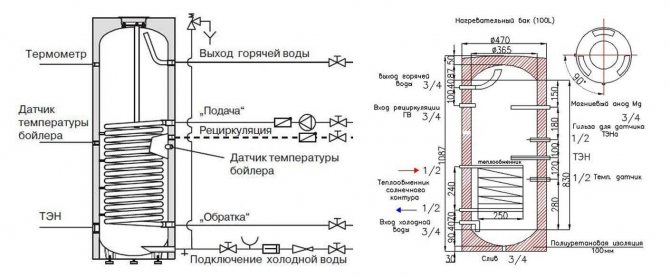

Как устроен прибор? В основе конструкции лежит большой бак с котлом для топки. Снаружи корпусзащищен от теплопотери монтажной пеной, минеральной ватой или другим утеплителем. Внутри находятся:

  • Теплообменник — медная или латунная трубка наполненная веществом.
  • Термометр — измеряет температуру.
  • Магниевый анод — защищает элементы от коррозии.

Последние косвенные модели дополнительно оснащаются ТЭНом. Это позволяет использовать прибор в летнее время как электрический бойлер. Некоторые изделия могут работать от солнечной энергии.

Различают два типа изделий косвенного нагрева:

  • Напорный или закрытый. Устанавливается при наличии водопровода. Бак чаще всего изготавливается из нержавеющей стали, меди или имеет эмалированное покрытие. Если вы правильно рассчитаете необходимую производительность, тогда прибор будет регулярно снабжать несколько точек забора. В том числе передавать тепло от бака к отопительному котлу.
  • Безнапорный или открытый. Способен обеспечивать одну точку забора. Он хорош при отсутствии постоянного водоснабжения, поскольку может работать без давления в системе.

Как работает косвенный нагреватель

В баке находится полая спираль. Внутри циркулирует теплоноситель, который распространяет тепло по системе. Его постоянное движение обеспечивает циркуляционный насос. Как только термометр отмечает достижение указанной температуры, насос автоматически отключается. Благодаря теплоизоляционному слою потери тепла во время отключения составляют всего 3-4 градуса в сутки.

К баку подключены патрубки ввода и вывода, через которые горячая вода идет в котел.

Схема работы:

На что обратить внимание при выборе:

  • Мощность. Она должна соответствовать параметрам отопительной системы. В противном случае система может не справить с нагрузкой или, наоборот, мощности будет недостаточно для нормального обогрева.
  • Размещение. Если отопительный котел размещен на полу, то и бойлер лучше выбирать напольный. В других случаях отдавайте предпочтение настенному.

Специалисты рекомендуют приобретать бойлер и котел одной торговой марки. Тогда монтаж и подключение пройдут легко и слаженно.

  • Расход теплообменника. Значения указаны в документах к технике. В идеале показатель не должен превышать 40% от общего объема жидкости в баке.

Как сделать бойлер косвенного нагрева, читайте в отдельной публикации.

Преимущества и недостатки системы

По каким причинам стоит установить косвенный бойлер:

  • Обеспечивает большим количеством горячей воды.
  • Равномерный напор сразу в нескольких точках забора.
  • Низкая себестоимость нагрева, без затраты электроэнергии.
  • Возможность дополнительно включать газ, электричество по необходимости.

Недостатки:

  • Дорогая установка. Поскольку кроме бойлера нужно купить и подключить котел.
  • Пока происходит нагрев воды, температура в помещениях пойдет на спад.
  • Конструкция занимает много места, понадобится выделить отдельное помещение.

Поняв принцип работы техники, вы можете адекватно оценить рентабельность покупки. При выборе обратите внимание на технические характеристики и рассчитайте подходящую мощность.

Как устроен бойлер косвенного нагрева Baxi (Бакси)

Содержание

  1. Принцип работы бойлера Baxi
  2. Модельный ряд бойлеров фирмы Baxi
  3. Бойлеры Baxi серии PREMIER PLUS
  4. Бойлеры Baxi серии UB
  5. Бойлеры Baxi серии UBVT
  6. Ценовая политика на бойлеры от Baxi
  7. Как правильно установить бойлер Baxi
  8. Как почистить бойлер Baxi


Двухконтурные котлы имеют пропускную способность, ограничивающую объем нагретой воды в течение одного часа. Если общего количества горячей воды недостаточно, потребуется установить накопительную емкость.

Среди моделей оборудования, представленных различными производителями, выгодно выделяется бойлер косвенного нагрева Baxi (Бакси) — емкость-накопитель, предназначенная для подключения к твердотопливным и газовым котлам отопления.

Принцип работы бойлера Baxi

Внешний нагревательно-накопительный бойлер для горячей воды Baxi, использует принцип косвенного нагрева с небольшими модификациями, увеличивающими комфорт во время эксплуатации. В устройстве присутствуют следующие важные узлы:

  • Магниевый анод — уникальная технология, снижающая появление накипи на внутренних стенках бойлера. Устанавливается рядом с нагревательным элементом.
  • Встроенный змеевик — нагрев горячей воды осуществляется следующим образом. Внутри корпуса находится змеевик, помещенный в металлическую колбу. Через контур пропускают воду из системы отопления. Теплоноситель разогревает воду, окружающую змеевик, до комфортных 36-40°С.
  • Рециркуляция воды — недостатком всех двухконтурных котлов является то, что после открытия крана водоснабжения, проходит долгое время до тех пор, пока потребителю начнет поступать горячая вода. Чтобы избежать этого, устанавливают систему рециркуляции. Смысл заключается в том, что горячая вода постоянно циркулирует от бойлера к крану водоснабжения и обратно. Принцип работы бойлера косвенного нагрева Бакси, основан на применении постоянной рециркуляции, обеспечивающей моментальную подачу потребителю горячей воды.
  • Дополнительный ТЭН для поддержания температуры — после отключения системы отопления в летнее время года или вследствие прогорания основного вида топлива, включается трубчатый нагревательный элемент. Установка начинает работать как обычный электрический бойлер.
  • Внутреннее устройство бойлера Baxi похоже на то, что используется в обычной накопительной емкости с электрическим трубчатым нагревателем, только функции нагревательного элемента, выполняет змеевик с циркулирующей по нему водой из системы отопления.
    Корпус обложен изоляционным материалом. Толщина теплоизоляции, в зависимости от выбранной модели, 50 или 100 мм. Изоляция гарантирует, что максимальные суточные теплопотери, будут не более 1-1,5°С.
  • Объем — бойлеры Baxi, выпускаются с возможностью настенной и напольной установки. Вместимость ёмкостей, от 100 до 2500 литров. Чтобы облегчить монтаж бойлера косвенного нагрева Baxi, в комплекте предлагаются специальные крепления.
  • Конструкция теплообменника — используется принцип послойного нагрева воды. Особая конструкция обеспечивает быстрое повышение температуры воды. Практически сразу после открытия крана водоснабжения, потребителю подается горячая вода.

Технические характеристики: материал теплообменника, наличие дополнительной защиты от коррозии, общий объем накопительной емкости и змеевика, зависят от выбранной модели.

Модельный ряд бойлеров фирмы Baxi

Под маркой Baxi, выпускается несколько моделей бойлеров косвенного нагрева. При выборе, обращают внимание на тип установки, общую емкость накопителя, конструкцию теплообменника и материал, наличие дополнительного оборудования, облегчающего и делающего эксплуатацию комфортной.

Отдельно, учитывают пропускную способность, точнее, производительность горячей воды в проточном режиме. Данный параметр укажет, сколько жидкости будет нагрето сразу после включения бойлера.

Бойлеры Baxi серии PREMIER PLUS

Бойлер косвенного нагрева Baxi PREMIER PLUS, предназначен для бытового и промышленного применения. Обеспечивается быстрый нагрев горячей воды. Максимальная вместимость емкости, до 2500 л.

ПараметрыPREMIER Plus 400PREMIER Plus 500PREMIER Plus 800PREMIER Plus 1000PREMIER Plus 1250PREMIER Plus 1450PREMIER Plus 2000PREMIER Plus 2500
Объем400л.500л.800л.1000л.1250л.1450л.2000л.2500л.
Мощность теплообменника36 кВт.54 кВт.90 кВт.135 кВт.
Площадь теплообменника2 м²3 м²5 м²7,5 м²
Вес оборудования кг

Пустой/Полный

128/578128/628192/992218/1218314/1564322/1822500/2500508/3008
Рабочее давлениеРабочее давление не более 6 Атм. Испытания проводятся при давлении в 20 Атм.
Электрические ТэныВ зависимости от модели, возможно, установить ТЭН мощностью от 12 до 162 кВт.

Модели PREMIER PLUS имеют следующие характеристики:

  • Теплообменник из нержавеющей стали, обеспечивающий длительный срок эксплуатации.
  • Титановое напыление — защитный слой устойчив к термальному и агрессивному воздействию жесткой воды. Кроме того, титановый слой обеспечивает антибактериальную защиту и полностью соответствует всем санитарным нормам и требованиям, что делает возможным применение накопителя в детских и дошкольных учреждениях, в предприятиях общепита.

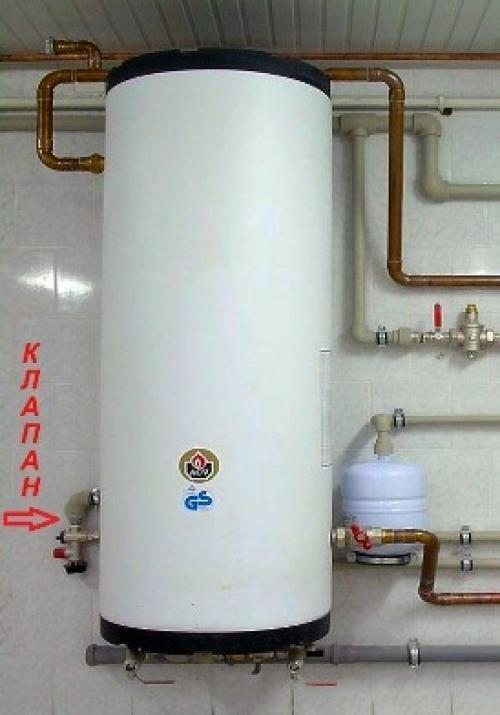

  • Система безопасности — в устройстве присутствует предохранительный клапан, температурный датчик. При использовании электротэна, требуется установить заземление.

Baxi PREMIER PLUS — модель для больших семей, а также жилых и промышленных зданий, нуждающихся в стабильном и постоянном нагреве горячей воды.

Бойлеры Baxi серии UB

Бойлер косвенного нагрева для котлов Baxi, серии UB, предлагаются в двух модификациях, отличающихся следующими характеристиками:

  • UB 80 / UB 120 / UB 80 INOX / UB 120 INOX — предназначены для подключения к одноконтурным котлам, работающим на любом типе топлива. Отдельно поставляется комплектация для подключения к конденсационному отопительному оборудованию. В серии UB, бойлеры оснащаются теплообменником из эмалированной, в INOX — из нержавеющей стали.
  • SLIM UB 80 / SLIM UB 120 / SLIM UB 80 INOX / SLIM UB 120 INOX — данный модельный ряд, специально разработан для подключения к котлам, выпускаемым самой компанией, в серии SLIM. Дополнительно, к предлагаемым бойлерам, поставляется комплект для подключения.

Технические характеристикиUB INOX 80UB INOX 120SLIM UB 80SLIM UB 120SLIM UB INOX 80SLIM UB INOX 120
Емкость бойлера л801208012080120
Макс. мощность теплообменника кВт333328.533.73333
Макс. давление воды в змеевике бар333333
Потери напора в змеевике м Н₂О1.51.91.521.941.51.9
Макс. производительность в проточном режиме (ΔТ=25°С) л/мин18.918.916.319.318.918.9
Диапазон регулирования температуры воды в бойлере °С5–65*5–65*5–655–655–65*5–65*
Время нагрева вод в бойлере на ΔТ=50°С мин101410141014
Макс. давление воды ГВС бар886688
Регулятор температуры воды в бойлере——✔✔——
Встроенный термостат——✔✔——
Датчик температуры (NTC) в комплекте✔✔——✔✔
Габаритные размеры: высота мм850850850850850850
ширина мм450600450600450600
глубина мм600600600680600600
Вес НЕТТО кг506260725062


Регулировка температуры воды в бойлере, осуществляется с помощью специальной ручки, расположенной на передней панели. В устройстве присутствует предохранительный клапан, магниевый анод и термометр.

Бойлеры Baxi серии UBVT

Серия UBVT, отличается большим количеством инноваций, включенных в устройство бойлера-накопителя. Отдельно можно выделить следующие характеристики и особенности:

  • Защита внутренней поверхности бака от коррозии — обеспечивается установкой магниевого анода и эмалированием титаном, материалом, устойчивым к перегреву и качеству воды.
  • Возможность рециркуляции.
  • Точное и простое управление, с продуманным интерфейсом. Все устройства, начиная от датчика температуры и заканчивая фланцем инспекционного контроля, разработаны с учетом максимально безопасной эксплуатации бойлера.



Ценовая политика на бойлеры от Baxi

Произвести полный расчет системы, с учетом приобретения дополнительного комплекта для подключения бойлера к котлу, сможет только квалифицированный теплотехник. В базовую комплектацию входит исключительно накопительная емкость и крепеж, поэтому, к себестоимости выбранной модели, потребуется добавить сумму, необходимую для приобретения:

  • Комплекта подключения к котлу.
  • Регулирующей и запорной арматуры.
  • Автоматики, при условии подключения электрического нагревателя.

PREMIER Plus 100PREMIER Plus 150PREMIER Plus 200PREMIER Plus 300
Рекомендуемая стоимость в рознице (EURO)89995911491369

PREMIER Plus 400PREMIER Plus 500PREMIER Plus 570PREMIER Plus 800PREMIER Plus 1000PREMIER Plus 1250PREMIER Plus 1450PREMIER Plus 2000PREMIER Plus 2500
Рекомендуемая стоимость в рознице (EURO)30533344363459306991885293021227612719

UB 80UB 120UB 80 INOXUB 120 INOXSLIM UB 80SLIM UB 120SLIM UB 80 INOXSLIM UB 120 INOX
Рекомендуемая стоимость в рознице (EURO)8369281101123486692812131325

UBVT 200 SCUBVT 300 SCUBVT 400 SCUB 1000 SCUB 2000 SC
Рекомендуемая стоимость в рознице (EURO)9221256133128506115

UBVT 200 DCUBVT 300 DCUBVT 400 DCUBVT 500 DCUB 800 DCUB 1000 DCUB 1500 DCUB 2000 DC
Рекомендуемая стоимость в рознице (EURO)10091365125616592981340154396339

UBT 80 (GR)UBT 100 (GR)UBT 120 (GR)UBT 160 (GR)UBT 200 (GR)UBT 300 (GR)UBT 400UBT 500UBT 800UBT 1000
Рекомендуемая стоимость в рознице (EURO)4394895296296499191040116216821805

Отдельно потребуется подсчитать, во сколько обойдется обслуживание бойлера Бакси (приблизительно 15-30% от себестоимости в год). Самые простые емкости с объемом в 100 л. стоят, начиная от 800€, модели с большим количеством функций, обойдутся в 1200-1500€.

Как правильно установить бойлер Baxi

Подключение внешнего накопительного бойлера для горячей воды, будет выполнить намного проще, если применять несколько простых правил и рекомендаций производителя:

  • Подключение бойлера Baxi к газовому котлу Baxi, выполняется строго по схеме, прилагаемой в инструкции по эксплуатации. Установку ТЭНа и подсоединение его к сети электроснабжения, должен выполнять электрик, имеющий допуск к проведению подобных работ.
  • Во время монтажа, рекомендуется использовать фирменный комплект подключения бойлера к котлу Baxi. Производитель выпускает регулирующую арматуру, отдельно для конденсационных и классических котлов. Отдельный комплект предназначен для подключения к отопительному оборудованию, выпускаемому самой компанией.
  • Обвязка котла и бойлера Бакси, допускает подключение циркуляционного и другого оборудования. В емкости расположены специально обозначенные отводы для подключения к подающему и обратному трубопроводу системы отопления.



Лучше, чтобы подключение бойлера косвенного нагрева марки Baxi, выполняли специалисты, представители компании производителя. После монтажа и проверки работоспособности, емкость ставится на гарантийное обслуживание.

Как почистить бойлер Baxi

Как правило, чистка бойлера осуществляется при очередной замене магниевых анодов. Стержневые элементы установлены для защиты внутренней поверхности стенок и выходят из строя 1 раз в 2-3 года.

Чистка бойлера своими руками осуществляется следующим образом:

  • Отсоединяются питающие провода.
  • Вынимается фланец с электротэном.
  • Вымывается внутренняя емкость. Можно воспользоваться специальными растворами, для чистки.

ТЭН и анод, вставляются обратно. Если возникают сомнения в том, что получится своими силами выполнить чистку, лучше, во избежание поломки, пригласить специалиста.

Что такое косвенные водонагреватели?

Косвенные водонагреватели отличаются от обычных водонагревателей. У них нет электрического или газового нагревательного элемента в баке для создания горячей воды. Вместо этого косвенные водонагреватели используют тепло, выделяемое внешним источником (котлом или печью), для нагрева воды в баке.

Их бак не только передает энергию, которую он получает от печи, воде. Это также сохраняет его. Это позволяет печи или котлу, вырабатывающему и подающему тепло в бак, включаться и выключаться реже, экономя энергию и снижая ваши ежемесячные счета за отопление.

Министерство энергетики США подтверждает это. В одном из его отчетов говорится, что косвенный водонагреватель, если он используется вместе с хорошо изолированным баком и высокоэффективным бойлером, может быть «наименее дорогим вариантом обеспечения горячей водой» ваших приборов в точках использования.

Содержание

Как работают косвенные водонагреватели?

Косвенные водонагреватели создают горячую воду за счет использования уже работающего котла для обогрева помещений. Бак косвенного водонагревателя соединяется с котлом трубой (через замкнутый водяной контур), идущей в обоих направлениях.

Когда труба выходит из котла с горячей водой, она должна быть прямой, чтобы свести к минимуму любые потери тепла во время ее движения к баку косвенного нагрева. Однако, когда он попадает в бак, труба скручивается как змеевик, чтобы максимизировать площадь теплопередачи.

Вот как работают водонагреватели косвенного нагрева:

  1. Горячая вода выходит из подключенного котла по трубе
  2. Поступает в бак косвенного водонагревателя по змеевику
  3. Отдает свое тепло холодной воде в баке
  4. Возвращается в котел для повторного нагрева
  5. Шаги 1 – 4 продолжают повторяться до тех пор, пока температура воды в баке косвенного нагрева не достигнет требуемой температуры

В общем, всю работу выполняет котел. Роль косвенного нагревателя заключается в том, чтобы просто облегчить передачу тепла от горячей жидкости (горячей воды) к холодной жидкости (холодной воде), после чего горячая вода из бака косвенного нагрева поступает в вашу сантехнику.

Плюсы и минусы косвенного водонагревателя

Вот преимущества и недостатки косвенных водонагревателей: сообщите об этом объявлении

Плюсы косвенных водонагревателей

Министерство энергетики США хвалит косвенные водонагреватели не просто так. Косвенные водонагреватели довольно хороши в том, что они делают, и предлагают много преимуществ правильному человеку. Есть много преимуществ косвенных водонагревателей, которые стоит обсудить, в том числе:

  • Огромная экономия энергии и затрат. По данным Министерства энергетики США, косвенный водонагреватель при использовании с изолированным резервуаром для воды и высокоэффективной печью обеспечивает значительную экономию энергии и средств.
  • Меньше затрат на установку и обслуживание . Лучшие косвенные водонагреватели имеют простую, обтекаемую конструкцию и не требуют подключения нескольких инженерных коммуникаций. Это делает их менее дорогими в установке и обслуживании, чем другие водонагреватели.
  • Занимает меньше места для хранения . В отличие от обычного водонагревателя, для работы которого требуется бойлер и бак, водонагреватели косвенного нагрева не нуждаются в отдельном бойлере. Они могли бы обойтись существующим котлом для отопления в вашем доме, тем самым занимая меньше места для хранения.
  • Доставка горячей воды по требованию . В отличие от безбаковых водонагревателей, косвенные водонагреватели могут хранить огромное количество воды в своем баке. Это позволяет получать горячую воду в любое время. Все, что вам нужно сделать, это открыть кран с горячей водой, чтобы получить шипящую воду.
  • Скорее всего прослужит дольше . Большинство косвенных водонагревателей изготавливаются из нержавеющей стали. Это позволяет им противостоять ржавчине, коррозии и протечкам в течение более длительного периода, обеспечивая срок годности, охватывающий десятилетия.

Минусы косвенных водонагревателей

Не все так хорошо в косвенных водонагревателях, хотя может показаться, что они идеально подходят для каждого дома. Как и другие типы водонагревателей, косвенные водонагреватели также имеют свои недостатки. Вот недостатки косвенного водонагревателя:

  • Теплопередача страдает при работе с жесткой водой. Это означает, что вам, возможно, придется устранить проблему с жесткой водой перед установкой нагревателя. В противном случае, в худшем случае, проблема с отложениями может привести к преждевременному выходу из строя вашего водонагревателя.
  • Может потребоваться бойлер большего размера, если рабочая нагрузка высока . Если у вас есть большое домашнее хозяйство, которое использует много горячей воды, возможно, вам придется заменить существующий котел для отопления на более крупную модель, чтобы справиться со всей рабочей нагрузкой, которую возлагает на него система отопления.
  • Затраты выше авансом . С другими водонагревателями вы платите меньше авансом, но больше позже. С косвенным водонагревателем все наоборот. Это устройство непомерно дорогое, но имеет скудные эксплуатационные расходы.

Стоит ли покупать косвенные водонагреватели? №

Косвенные водонагреватели, безусловно, того стоят, благодаря их компактной конструкции, энергоэффективной работе и низким эксплуатационным расходам. Эти водонагреватели заслуживают ваших денег, потому что они просты в установке и обслуживании, чем водонагреватели других типов.

Еще одна причина, по которой косвенные водонагреватели имеют ценность, заключается в том, что они могут работать на жидком топливе, природном газе, электричестве, пропане, солнечной энергии или их комбинации. Именно это делает их подходящими даже для тех из вас, кто живет вне сети.

Часто задаваемые вопросы

Каков срок службы косвенных водонагревателей?

Водонагреватели косвенного нагрева обычно служат от 15 до 20 лет, хотя вы можете увеличить срок их хранения, регулярно выполняя техническое обслуживание и следя за тем, чтобы жесткая вода не вступала в контакт с водонагревателем косвенного нагрева, так как это может вызвать ржавчину или коррозия.

Сколько стоит установка косвенного водонагревателя?

Стоимость установки косвенного водонагревателя колеблется от 1840 до 3500 долларов. Стоимость зависит от типа котла или печи, трудозатрат и расстояния между котлом или печью и косвенным баком. Чем больше расстояние между двумя приборами, тем выше стоимость установки.

Нужно ли промывать косвенный водонагреватель?

Ежегодная промывка косвенного водонагревателя может предотвратить накопление отложений на дне бака. Эти отложения, если их оставить без присмотра, могут снизить эффективность и срок службы нагревателя. Промыв косвенный водонагреватель, вы поможете ему быстрее нагревать воду и сэкономите деньги.

Как выбрать косвенный водонагреватель?

Чтобы определить размер косвенного водонагревателя, измерьте скорость потока (в галлонах в минуту или GPM) в каждой точке использования в вашем доме. Затем умножьте общее количество галлонов на 0,85, чтобы оценить количество горячей воды, которое вам потребуется из самого бака (в среднем для температуры на входе 40 ° F и температуры хранения 120 ° F).

Как снизить затраты на нагрев воды?

Начните с понижения температуры термостата водонагревателя. Изолируйте трубы, чтобы свести к минимуму потери тепла, и установите смесители и душевые насадки с низким расходом. Используйте водосберегающие приборы, загружайте полную загрузку белья и посуды и принимайте душ быстрее, чтобы свести к минимуму потери горячей воды.

Заключение

Косвенные водонагреватели сочетают в себе лучшее из обоих миров. С одной стороны, они снижают расходы на отопление вашего дома. С другой стороны, их гораздо проще устанавливать и обслуживать, чем водонагреватели.

Косвенные водонагреватели также имеют компактную конструкцию, позволяющую устанавливать их в закрытых или ограниченных пространствах. Вы можете подключить их к электрическим, газовым и солнечным котлам, а также использовать их, даже если вы живете вне сети.

Амир Башир

Я получил степень в области химического машиностроения и написал для ряда признанных на национальном уровне изданий в области благоустройства дома. Мои навыки включают в себя гидромеханику и разработку технологических процессов, и я работал над многочисленными проектами, в том числе по расчету расхода сточных вод и тепловому балансу паровых валов в бумажной промышленности. Моя цель как технического писателя — сделать сложные темы понятными для обычного человека.

Как работает водонагреватель

У вас есть водонагреватель, который подает горячую воду в краны и душ? Если да, то это важный компонент вашей системы центрального отопления. Однако немногие домовладельцы и арендодатели точно знают, как работают водонагреватели или как диагностировать потенциальные проблемы до того, как они станут серьезными. Итак, ниже приведено руководство, показывающее, как работают водонагреватели как часть вашей системы горячего водоснабжения.

Что такое водонагреватель?

Баллоны с горячей водой (или, как вы могли бы их назвать, баки с горячей водой) используются в домах для хранения горячей воды и поддержания ее температуры именно в тот момент, когда она вам нужна.

Как работает водонагреватель?

Бойлер для горячей воды — это резервуар, используемый для хранения горячей воды для последующего использования. В Великобритании доступны два основных типа водонагревателей:

  • Невентилируемые водонагреватели под давлением
  • Баллоны горячей воды с вентиляцией

Рассмотрим оба подробнее:

Что такое невентилируемый баллон?

Напорный невентилируемый водонагреватель снабжается водой непосредственно из водопровода, поэтому он снабжается более высоким давлением, чем самотечная система, что означает, что он может легче распределять воду по всему дому.

Бойлеры с горячей водой без вентиляции впервые были представлены в Великобритании в 1980-х годах, и с тех пор одной из причин их растущей популярности является то, что они не требуют отдельного бака для холодной воды. Это делает их более компактными, чем другие системы, которые занимают дополнительное место на чердаке или чердаке. Любые работы с невентилируемым водонагревателем должны выполняться только компетентным лицом.

Что такое вентилируемый водонагреватель?

Водонагреватель с вентиляцией для горячей воды подается из упомянутого выше внешнего бака для холодной воды. Он также известен как «напорный резервуар», и его часто хранят на чердаке, потому что для создания давления ему нужна гравитация, а не давление, создаваемое сетью. Он называется вентилируемым водонагревателем, потому что вентиляционная труба открыта непосредственно в атмосферу, а любое расширение компенсируется через подающий и расширительный трубопроводы.

В чем разница между бойлером прямого и непрямого нагрева?

Помимо выбора между невентилируемым или вентилируемым водонагревателем, вы можете выбрать, будет ли ваша система горячего водоснабжения нагреваться напрямую или косвенно.

Прямой водонагреватель

Вода в прямом водонагревателе нагревается погружным нагревателем внутри самого водонагревателя. Это означает, что цилиндр не подключен к котлу.

Бойлер косвенного нагрева

Для водонагревателя косвенного нагрева требуется внешнее устройство, такое как бойлер, для нагрева воды через устройство, называемое теплообменником.

Для чего нужен теплообменник?

Теплообменник – это любое искусственное устройство, используемое для передачи тепла. В случае непрямого водонагревателя теплообменник представляет собой нагревательный змеевик, который проходит через внутреннюю часть водонагревателя для нагрева воды.

Принцип работы теплообменника внутри водонагревателя

Горячая вода из бойлера проходит через нагревательный змеевик внутри цилиндра, передавая свое тепло воде внутри цилиндра по мере прохождения, но никогда не смешиваясь с водой внутри цилиндра. Тепло передается, и вода из змеевика возвращается в котел для повторного нагрева.

Каковы преимущества бака с горячей водой?

Идеален для больших домов
Если вы являетесь владельцем или арендодателем крупного дома с повышенным спросом на горячую воду, накопительный бак для горячей воды — идеальный выбор. Комбинированные котлы вполне способны нагреть воду по требованию в домах с 1 или 2 санузлами, они не могут обслуживать сразу несколько включенных кранов, душевых кабин и радиаторов.

Баллоны с горячей водой могут хранить большое количество горячей воды до того, как она понадобится. Таким образом, система может справиться с большим спросом.

Универсальность и потенциально экологичность
Бойлер с горячей водой — универсальный вариант, когда речь идет о выборе устойчивого источника топлива, такого как солнечная энергия или топливо из биомассы. Вы также можете нагреть его напрямую с помощью погружного нагревателя или косвенно с помощью бойлера.

Резервная горячая вода
Если у вас есть водонагреватель косвенного нагрева, который использует бойлер для нагрева горячей воды, вы можете добавить резервный источник тепла, чтобы гарантировать наличие горячей воды в случае поломки бойлера.

Каковы недостатки емкостного водонагревателя?

Менее энергоэффективен, чем система комбинированного котла
Одним из недостатков водонагревателя является то, что горячая вода нагревается заранее и поэтому часто нагревается больше, чем необходимо. Это означает, что он менее эффективен, и в результате у вас будут немного более высокие счета за электроэнергию и воду.

Ограниченное снабжение горячей водой
Бойлер с горячей водой может вместить только ограниченное количество воды, прежде чем она закончится. Его, безусловно, достаточно, чтобы справиться с нормальным ежедневным спросом, но если у вас много гостей и спрос слишком высок, вода закончится, и наполнение цилиндра займет 1 час.

Меньшее давление
Вентилируемые емкостные водонагреватели используют гравитацию для создания давления воды, что означает, что в некоторых частях дома давление меньше. Например, ваш душ в ванной на верхнем этаже, вероятно, будет получать более низкий уровень давления воды, чем ваш кухонный кран на первом этаже.

Невентилируемые водонагреватели сложнее и дороже в установке

Поскольку невентилируемые водонагреватели работают при более высоком давлении, чем вентилируемые системы, они нуждаются в дополнительных мерах безопасности и, следовательно, более сложны и дороги в установке. Есть два возможных механизма поддержания давления на безопасном уровне:

  • Пузырьковый блок — это блок с внутренним воздушным пузырем, который остается в цилиндре при его установке
  • Расширительный бак находится снаружи цилиндра и позволяет безопасно компенсировать расширение воды, не создавая дополнительного давления в трубопроводе или водопроводной арматуре
Как долго обычно работает бак с горячей водой?

Баллоны с горячей водой обычно служат около 8–12 лет, а иногда и дольше, если за ними правильно ухаживать. Ваш инженер по котлам сможет провести комплексную проверку, чтобы убедиться, что водонагреватель не нуждается в замене.

Признаки того, что ваш водонагреватель нуждается в замене

Водонагреватель обычно очень вынослив и надежен, но к концу его срока службы вы можете заметить следующие признаки того, что пора его заменить:

Нет горячей воды
Если это прямой цилиндр с горячей водой, холодная вода может быть признаком того, что его внутренний нагревательный элемент нуждается в замене. Если ваш водонагреватель старый (от 8 до 12+ лет), это хорошая возможность проверить всю систему центрального отопления.

Утечки
Утечки могут быть очень опасными для вашего дома, но они также могут быть признаком более серьезной внутренней проблемы с вашим цилиндром.

Странные звуки
Так же, как известковый налет и шлам накапливаются в радиаторах, со временем они также накапливаются в емкостях с горячей водой, особенно если вы живете в районе с жесткой водой в Великобритании, например, в Лондоне или на юго-востоке. Известковые отложения вызывают засоры, а засоры вызывают странные звуки каждый раз, когда вода в цилиндре нагревается. Хорошей новостью является то, что подобное засорение известковым налетом и шламом обычно может быть промыто инженером. Однако, если его не лечить, это может привести к повреждению.

Наша команда HomeServe готова помочь

Если какой-либо компонент вашей системы горячего водоснабжения и центрального отопления нуждается в осмотре, наша ремонтная служба готова помочь. Мы также можем помочь с установкой котла по всей стране, а с покрытием котла и страхованием поломки отопления ваш дом или арендованное имущество будут застрахованы в случае каких-либо поломок или неисправностей.

Часто задаваемые вопросы

Как работает мой бак для горячей воды?

Резервуар для горячей воды для бытовых нужд (иногда называемый емкостным водонагревателем) — это резервуар, используемый для хранения горячей воды в домашнем хозяйстве для последующего использования.

Сколько времени нужно, чтобы нагреть бак с горячей водой?

Как правило, время повторного нагрева большинства бойлеров с горячей водой составляет около 40-60 минут.

Как долго мне хватит горячей воды?

Большинство производителей водонагревателей предполагают, что вода будет терять от 1 кВтч до 2,5 кВтч тепла в день, что означает, что водонагреватель, заполненный на 100%, должен оставаться горячим в течение дня или двух. Чем лучше утеплен ваш аквариум, тем больше тепла он сохранит.

Нагреватели с прямым и косвенным нагревом – Titan Air LLLP
