Самодельный бойлер для нагрева воды от котла

Приготовление горячей воды на бытовые нужды можно сделать от котла с помощью бойлера косвенного нагрева. Его рекомендуемый объем небольшой — 50 — 100 литров, при условии, что внутренний нагреватель будет достаточно мощным, что обеспечить несложно.

Важно, что горячая вода получится дешевой, в отличие от электрических бойлеров. Ведь для отопления обычно используется топливо, энергия которого, дешевле в разы, чем электричество. Поэтому позаимствовать 5 – 7 кВт для разогрева среднего объема бойлера – нет проблем. Речь идет фактически менее чем о килограмме угля… Остается сделать бойлер, умеющий греть воду от котла …

Типовое изготовление бойлера из металла

Для изготовления бойлера необходимы две основные вещи – металлическая емкость и змеевик. Важное требование экологичность, отсутствие внутри каких либо мастик… так как там будет находится горячая вода, расходуемая на бытовые нужды, в том числе и для купания.

Чаще всего для дешевого изготовления используют легированную сталь толщиной 2 — 4 мм, или бак из нержавейки. Если найдется толстостенная труба большого диаметра – значит сварных швов будет меньше – достаточно приварить крышки, а также вваривать патрубки подключения.

Если же в наличии будет листовой металл, то сварочных работ станет на порядок больше, важно будет сделать правильный прямоугольник и обеспечить исключительно качественные швы, что не просто.

Мощность и змеевик

Бойлер косвенного нагрева обязан быть мощным, чтобы обеспечивать чуть ли не проточный нагрев. Приемлемая мощность для проточного нагревателя составляет 15 – 20  кВт, которая обеспечивает «бесконечную струйку» горячей воды.

Для развития такой мощности достаточно расположить в бойлере 12 метров газового гофрированного трубопровода из нержавейки диаметром 20 мм. В концах он развальцовывается и присоединяется к патрубкам накидными гайками с торцевым уплотнением.

Для подвески змеевика, на дно устанавливаются пластиковые (полиэтиленовые) подставки, к ним подвязками крепится змеевик. Учитывая, что холодная вода будет скапливаться внизу, греющий змеевик рекомендуется располагать не выше 15 см от днища. При этом подающий холодный патрубок – 25 – 30 от дна.

Бойлер из баллона

Умельцы создают 100 литровые бойлеры из газовых баллонов, по 50 литров каждый. Предварительно их заливают водой (вытеснение газа), срезают верхнюю часть болгаркой, затем в нижнем баллоне вваривают патрубки под змеевик и подачу холодной воды, а в верхнем – выход горячей, а также подключение группы безопасности (термометр, клапан и манометр). Остается только сварить баки вместе, и отличный большой бойлер косвенного нагрева готов. Но можно обойтись в принципе и одним баллонном на 50 литров, позаботившись лишь о мощности змеевика для проточного нагрева…

Штуцера – это трубы ¾ дюйма с резьбой с двух сторон. Ввариваются в боковину бака таким образом, чтобы изнутри крепился змеевик, а снаружи подключающие трубы.

В днище также рекомендуется вварить штуцер под сливной кран, для слития осадка, а также приварить ножки. Бак опирается на 3 – 4 ножки и крепится хомутом вверху к стене для устойчивости.

На видео процесс изготовления водонагревателя из одинарного баллона с электрическим теном внутри.



Теплоизоляция

Бойлер, который нагревается от котла, желательно теплоизолировать, чтобы подавать горячую воду по предназначению, а не превращать прибор в еще один радиатор, греющий дом. Да и быстрое остывание воды может быть не слишком приемлемым, при ручной регулировке нагрева.

Теплоизолировать же лучше войлоком толщиной 10 мм в два слоя. Это экологичный материал не дающий при нагреве лишнего (пенополистирол разлагается при нагреве ускоренно на стирол…, минеральная вата дешевая выделяет формальдегид). Поверх войлока можно уложить фольгированный вспененный полиэтилен толщиной 6 мм, а шов склеить скотчем, или создать другую отделку. Но и в таком виде бойлер «уже сойдет для котельной». Длину подключающих штуцеров выбирают с учетом толщины утепляющего слоя.

Автоматизация

Управление бойлером косвенного нагрева делается на основе трехходового клапана с термоголовкой и с выносным датчиком управления, который располагается на циркуляционном трубопроводе системы горячего водоснабжения. Как только в ней температура понизится ниже, скажем, 40 градусов, клапан срабатывает и перенаправляет часть теплоносителя с отопления в змеевик бойлера.

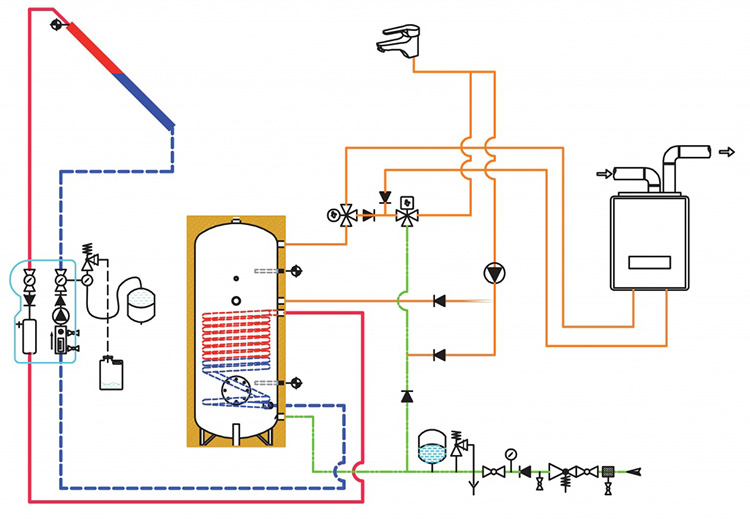

Возможно также и электроуправление от термостата. Типовая схема ГВС с бойлером косвенного нагрева.

В системе ГВС может быть циркуляционный насос, который обеспечивает циркуляцию горячей воды по кранам. Поэтому сливать холодную не приходится – открыл кран — сразу пошла горячая вода.

При отсутствии желания ставить автоматизацию нагрева, можно воспользоваться ручным управлением с помощью балансировочного клапана. Часть теплопотока будет направляться в бойлер и разогревать его до температуры по установке пользователя, — простейшая схема, но жизнеспсобная.

Создаем и подключаем бойлер косвенного нагрева своими руками + чертежи и видео

Ситуации, в которых не обойтись без дополнительного нагревателя воды, бывают довольно часто — это может быть частный дом или дача, где просто нет централизованного горячего водоснабжения, или в тех многоквартирных домах, где его нередко отключают.

Самодельный бойлер косвенного нагрева

Если Вам надоело бегать с ведрами и кастрюльками от кухни до ванной, а на покупку бойлера в магазине не хватает денег — можно попробовать сделать бойлер косвенного нагрева своими руками. Поверьте нам, это не такая уж и не выполнимая задача!

Такой бойлер бывает двух видов — нагреваемый с помощью теплоносителя от системы отопления и дровяной.

Содержание

  • Принцип работы бойлера косвенного нагрева
    • Конструкция и материалы
  • Инструкция по сборке и подключению своими руками
    • Теплоизоляция
    • Принцип работы бойлера на дровах
  • Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

  • В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
  • Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

Навивка змеевика

  • Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
  • Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
  • В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера. Этот нагревательный элемент можно приобрести в специализированном магазине.

Схема бойлера косвенного нагрева с ТЭНом

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

  • Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
  • Ко дну привариваются ножки (если они предусмотрены).
  • Устанавливается ТЭН, если это было запланировано.
  • Затем змеевик подключается к контуру отопительной системы, согласно схеме.
  • Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

  • Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

  • Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами, то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !))

Комбинированные котлы – Эффективное водоснабжение и отопление помещений

Один прибор объединяет высокоэффективное отопление помещений и горячее водоснабжение

Являясь ведущим поставщиком решений для водяного отопления уже более 70 лет, компания State и ее традиции инноваций продолжаются и по сей день. Государство предлагает надежные решения для нагрева воды, в том числе энергоэффективные варианты, такие как комбинированные бойлеры, которые одновременно обеспечивают отопление помещений и горячее водоснабжение.

Просмотреть все комбинированные котлы Ресурсы подрядчика

Преимущества комбинированных котлов

  • Комбинация воды и отопления помещений

    Объединяя две потребности в одном приборе, комбинированные котлы могут служить как традиционным водонагревателем, так и обогревателем в вашем доме. Обладая высоким КПД 95% AFUE, эти устройства экономят место, отличаются высокой производительностью и снижают эксплуатационные расходы.

  • Надежное горячее водоснабжение

    Комбинированный бойлер ProLine ® XE предлагает лучшую в отрасли горячую воду по запросу для повседневных нужд благодаря высокоэффективной конструкции.

  • Мощный обогрев помещений
    Котлы

    Combi также обеспечивают надежное тепло для вашего дома. Комбинированный котел ProLine ® XE обеспечивает высокую производительность обогрева помещений — до 74 % больше теплопроизводительности, чем у аналогичных устройств.

  • Экономия места

    В дополнение к простоте установки и минимальному обслуживанию, комбинированные котлы подходят для повседневных нужд, встраиваясь в небольшие помещения благодаря настенной конструкции.

  • Экономия затрат

    Высокоэффективные и экологически безопасные комбинированные котлы State имеют 95% AFUE (годовая эффективность использования топлива) и соответствуют стандарту ENERGY STAR 9.Сертификация 0021 ® , которая поможет сократить ваши счета за электроэнергию.

  • Простота установки
    Комбинированные котлы

    State легко устанавливаются с возможностью прямой вентиляции на высоте до 100 футов, что дает гибкость в выборе места установки.

Подробный обзор

Что такое комбинированный котел?

Комбинированный или комбинированный котел обеспечивает высокоэффективное отопление помещений и горячее водоснабжение (ГВС) при небольшой занимаемой площади. Эти устройства легко устанавливаются и требуют минимального обслуживания. Процесс нагрева воды начинается с открытия крана горячей воды, что приводит к протеканию воды через теплообменник. Нагретая котловая вода из жаротрубного теплообменника отдает тепло хозяйственно-бытовой воде для нагревания ее до заданной температуры. Отводной клапан подает нагретую котловую воду во внешний контур отопления помещения, когда это необходимо.

remove_circle_outline Каковы основные преимущества комбинированного котла?

Комбинированные котлы объединяют пространство и нагрев воды в одном приборе, обеспечивая компактный и высокоэффективный выбор для удовлетворения ваших повседневных потребностей. Ведущие в отрасли комбинированные котлы ProLine ® XE просты в установке и эксплуатации, обеспечивают подачу горячей воды и до 74 % большую теплопроизводительность по сравнению с сопоставимыми комбинированными котлами, чтобы сделать повседневную жизнь в вашем доме комфортной.

add_circle_outline В чем разница между комбинированным котлом и традиционным котлом?

Несмотря на то, что комбинированные и традиционные котлы могут обогревать как дом, так и воду, между ними есть существенные различия.

Разработанные специально для отопления помещений, традиционные котлы используют горячую воду, циркулирующую через радиаторы или водяную систему отопления, для повышения температуры воздуха. Вода из традиционного котла также может использоваться для нагрева воды для бытовых нужд в сочетании с отдельным бойлером косвенного нагрева. В то время как некоторые традиционные бойлеры совместимы с питьевой водой, другие требуют дополнительной обработки воды.

Комбинированные котлы, с другой стороны, очень эффективно обеспечивают обогрев помещения и воды с помощью одного прибора. Подобно безбаковому водонагревателю, комбинированный бойлер обеспечивает непрерывную подачу горячей воды по требованию и может легко и надежно переключаться между водяным отоплением и отоплением для обеспечения вашего комфорта.

add_circle_outline Экономит ли двухконтурный котел?

Поскольку они очень эффективны как для использования, так и для нагревания воды, использование комбинированного котла может привести к снижению затрат на электроэнергию в доме.

add_circle_outline Энергоэффективны ли комбинированные котлы?

Да! Комбинированные котлы с рейтингом AFUE 95% сертифицированы ENERGY STAR ® .

Комбинированные котлы State позволяют объединить два высокоэффективных котла в один для обогрева помещения и нагрева воды. Благодаря модулирующей системе сжигания с динамическим диапазоном 10:1, комбинированный котел ProLine

® XE также усердно работает, чтобы обеспечить высокоэффективную работу, даже когда потребность в отоплении не так высока.

Рекомендуемые комбинированные бойлерные водонагреватели

  • SCB-199S-N

    ProLine
    ® XE Высокоэффективный газовый комбинированный котел со сверхнизким выбросом NOx 199 999 БТЕ
    • Обеспечивает достаточное количество горячей воды для бытового потребления для стандартной ванны на 2-1/2, дома или квартиры на одну семью с производительностью 4,8 галлона в минуту
    • Обеспечивает высокоэффективное отопление помещений и горячее водоснабжение при компактных размерах и простой установке
    • ENERGY STAR ® Сертифицирован с рейтингом AFUE (годовая эффективность использования топлива) 95 %
    • Разработан специально для регионов с низкими высотами ниже 4500 футов

  • SCB-150S-N

    ProLine
    ® XE Высокоэффективный комбинированный котел на природном газе со сверхнизким уровнем выбросов NOx мощностью 150 000 БТЕ
    • Обеспечивает высокоэффективное отопление помещений и горячее водоснабжение при компактных размерах и простой установке
    • ENERGY STAR ® Сертифицирован с рейтингом AFUE (годовая эффективность использования топлива) 95 %
    • Разработан специально для регионов с низкими высотами ниже 4500 футов

  • SCB-110H-N

    Premier
    ® XE Высокоэффективный высотный комбинированный котел со сверхнизким выбросом NOx мощностью 110 000 БТЕ на природном газе
    • Обеспечивает высокоэффективное отопление помещений и горячее водоснабжение при компактных размерах и простой установке
    • ENERGY STAR ® Сертифицирован с рейтингом AFUE (годовая эффективность использования топлива) 95 %
    • Разработан специально для высокогорных регионов на высоте от 3000 до 9600 футов

Посмотреть все Комбинированные котлы

Запросить цену


у местного специалиста

Сотрудничайте с местным установщиком, чтобы сделать первый шаг к бак водонагреватель.

Найдите местного установщика

Не знаете, какой водонагреватель вам подходит?

Используйте наш инструмент выбора продукта XPERT ™ , чтобы выбрать правильная модель для вашего приложения.

Помогите мне выбрать

Дополнительные показания

  • Газовые водонагреватели требуют вентиляции при установке. В зависимости от вашего дома, есть много разных вариантов.

    Подробнее о конфигурациях вентиляционных отверстий
    keyboard_arrow_right

  • Государственные водонагреватели бывают самых разных размеров. Откройте для себя факторы, которые следует учитывать при принятии решений.

    Узнайте, как определить правильный размер keyboard_arrow_right

  • Производительность ваших водонагревателей зависит от качества воды в вашем районе. Узнайте больше о жесткости воды, почему это важно и как ее предотвратить.

    Узнайте, как качество воды влияет на производительность keyboard_arrow_right

  • Вы можете рассчитывать на государственные водонагреватели. Они спроектированы с высшими функциями безопасности, которые обеспечивают вам душевное спокойствие.

    Узнайте о функциях безопасности водонагревателя keyboard_arrow_right

Ресурсы подрядчика

  • Руководство по установке

    Загрузите наши инструкции по установке газового водонагревателя.

    Просмотр документа

  • Руководство по ресурсам

    Подберите расход в соответствии с потребностями вашего клиента.

    Просмотр документа

  • Инструмент перекрестных ссылок

    Поиск вариантов замены, соответствующих требованиям NAECA.

    Использовать инструмент

Поддержка владельца

Системы горячего водоснабжения для бытовых нужд — Heat-Timer® Corporation

Система горячего водоснабжения для бытовых нужд (ГВС) подает горячую воду к приспособлениям, используемым людьми, к раковине, душе, ванне и любому другому оборудованию, где вода может контактировать с людьми. Обычно они работают, доставляя горячую воду через централизованный резервуар для хранения отдельно от воды, которая может использоваться для парового или водяного отопления.

Бытовое ГВС и коммерческое ГВС

Как в коммерческих, так и в жилых системах определение ГВС одинаково. Горячая вода для бытовых нужд относится к любой горячей воде, доставляемой для использования людьми, ну…., внутри страны. Для бытовых систем ГВС это включает в себя цилиндрический напольный водонагреватель на 40 или 50 галлонов, который можно найти во многих домах по всей стране и который используется для подачи горячей воды к приборам по всему дому или квартире. Это простые системы с холодной водой на входе и горячей водой на выходе, размер которых соответствует потребностям семьи.

Коммерческая система горячего водоснабжения, однако, должна учитывать вопросы потребности в воде для многих пользователей, многих этажей и многих устройств. Коммерческое ГВС должно понимать, сколько воды требуется в периоды пиковой нагрузки, и поддерживать постоянное давление воды при любых нагрузках. Системы ГВС должны контролироваться и быть подключены к водопроводу, чтобы предотвратить рост смертоносных бактерий легионеллы, одновременно снижая любую потенциальную опасность ожога в раковине или душе. В крупных отелях, офисных зданиях и на курортах требуется пик горячей воды во время утренней лихорадки, чтобы подготовиться к работе. На этих предприятиях отсутствие горячей воды или попеременное обжигание рук и лица в душе просто не вариант. Всего одна вспышка легионеллы в вашем отеле может отравить и даже убить ваших гостей, проложив путь к многомиллионным судебным искам против легионеллы. Никакой тактики запугивания здесь, это произошло.

Как работают бытовые системы горячего водоснабжения

В коммерческих бытовых системах горячего водоснабжения решения чаще всего основаны на резервуарах. Центральный резервуар с горячей водой нагревается до ~ 140–160 ° F (60–70 ° C), а затем охлаждается смесительным клапаном до температуры от 110 до 120 ° F, прежде чем она попадет в раковину и душ, чтобы не произошло ожогов. Вода централизованно хранится в резервуарах с более высокой температурой, чтобы предотвратить рост бактерий Legionella и гарантировать, что спрос на горячую воду может быть удовлетворен в периоды пиковой нагрузки.

Типичная система, установленная с использованием электронного трехходового смесительного клапана Heat-Timer, показана ниже:

Вышеупомянутая система типична для больших установок в многоквартирных домах, офисных зданиях, отелях и других многоквартирных домах. Несколько котлов снабжают несколько резервуаров для хранения горячей водой около 160F. Когда есть запрос на горячую воду, датчики, используемые с 3-ходовым смесительным клапаном Heat-Timer ETV, передают информацию о температуре обратно в компьютерное управление ETV. Система управления использует усовершенствованную логику ПИД-регулятора для подмешивания холодной воды в количестве, достаточном для подачи необходимой температуры воды для бытовых нужд к приборам в здании. Приведенную выше диаграмму можно распространить на столько котлов, сколько используется в конкретном механическом помещении.

Смешанные системы ГВС и отопления (приоритет ГВС)

Иногда котельная система может быть спроектирована для обеспечения как ГВС, так и горячей воды, используемой для водяного (радиаторного) отопления. В конце концов, обе эти системы требуют горячей воды, поэтому использование одних и тех же котлов для обеспечения обеих систем может быть экономически выгодным. В такой системе требуется дополнительная логика, чтобы органы управления котлом могли управлять системой эффективно и правильно.

Когда один котел используется как для отопления здания, так и для горячего водоснабжения, он иногда может обеспечивать только тепло (в зимние месяцы). В других случаях может потребоваться только горячая вода для бытовых нужд (в летние месяцы). В других случаях котел может использоваться для одновременного производства тепла и горячей воды для бытовых нужд. В этих сценариях вступает в действие то, что называется «Приоритет ГВС». Поскольку запросы на горячую воду, как правило, удовлетворяются быстро, котел переключается на производство горячей воды, и потери тепла здания в это время, как правило, незначительны. Посетите нашу страницу о приоритете ГВС, чтобы увидеть подробное обсуждение того, как работают эти системы.

Как управлять крупными системами горячего водоснабжения?

Независимо от того, являются ли ваши бойлеры модулирующими или каскадными, или ваша система требует приоритета ГВС, или является полностью автономной системой горячего водоснабжения, Heat-Timer® обеспечивает управление серии Platinum, которое является самым совершенным управлением энергопотреблением в мире. В сочетании с нашим 3-ходовым электронным регулирующим клапаном (или электронной температурной станцией) мы предлагаем комплексное решение для управления системой горячего водоснабжения для жилых комплексов, гостиниц, офисных зданий, школ, студенческих городков и многого другого.

Вы можете выбрать правильный Platinum Control для вашей системы горячего водоснабжения в зависимости от различных факторов, как показано ниже: горячая вода для бытовых нужд. Он управляет приоритетом ГВС и полностью управляет насосом ГВС для обеспечения максимальной эффективности.

Платиновый блок управления HWRQ — этот блок управления может управлять несколькими котлами и несколькими ступенями котла. Он может работать в качестве устройства управления для автономной системы горячего водоснабжения или в качестве устройства управления приоритетом ГВС в системе с общим бойлером. При использовании в качестве регулятора нагрева он также имеет возможность сброса на открытом воздухе для максимальной тепловой эффективности.
