БЛОК ПИТАНИЯ СВЕТОДИОДНОЙ ЛЕНТЫ RGB — искрометное сердце цветной радуги света | LIGHT-RU.RU

Блок питания светодиодной ленты RGB

Светодиодная лента RGB — современный и универсальный осветительный прибор, функционирующий через блок питания светодиодной ленты RGB и позволяющий получить на одном устройстве как статическое излучение всех оттенков спектра, так и самые разнообразные динамические световые эффекты.

Неистощимое разнообразие блоков питания для светодиодных лент RGB от множества производителей може, по началу, поставить покупателей в тупик. Однако, как это часто бывает, ознакомившись с правильно изложенной информацией и приложив минимальные усилия, вы будете ориентироваться в блоках питания не хуже матерых инженеров.

Содержание статьи

  • Блок питания светодиодной ленты RGB: возможности и сфера применения
  • Как подобрать блок питания светодиодной ленты RGB
  • Светодиодная лента RGB: блок питания в перфорированном металлическом корпусе
  • Герметичный блок питания светодиодной ленты RGB

Блок питания светодиодной ленты RGB: возможности и сфера применения

С появлением светодиодных лент трансформации подверглась вся концепция искусственного освещения помещений, радикально изменился дизайн осветительных приборов и их локализация в интерьере. Светодиодная лента RGB, блок питания к ней привели к тому, что дизайнерские решения в освещении достигли невиданного уровня креатива и разнообразия при относительно низкой цене как самого оборудования, так и эксплуатационных расходов, поскольку применение LED-освещения экономит львиную долю электроэнергии в сравнении с традиционными осветительными приборами.

Радикальным изменениям подверглась и сфера наружной рекламы, эффективность рекламных вложений повысилась многократно благодаря выходу на рынок энергосберегающих, многофункциональных и выгодных по цене LED изделий.

Герметичная светодиодная лента RGB, блок питания в герметичном исполнении обеспечивают надежное функционирование светящихся наружных рекламных конструкций даже во время самых неблагоприятных метеоусловиях.

Завораживающая игра света создается недорогим компактным устройством, которое вошло в нашу жизнь относительно недавно, благодаря развитию современных полупроводниковых технологий и внедрению научных разработок в массовое производство LED.

RGB контроллер

Достигаются разноцветные световые эффекты благодаря установке на RGB ленте особых светодиодов «три в одном», внутри корпуса которых находятся кристаллы красного, зеленого и синего цвета. Интенсивностью свечения каждого LED-кристалла можно управлять с помощью специальных и весьма разнообразных устройств — контроллеров RGB, заставляя перемешиваться излучение трех цветов в разных пропорциях, что обеспечивает воспроизведение миллионов оттенков спектра на одном недорогом и компактном устройстве. Управление динамикой и оттенками свечения производится с помощью пультов, настенных панелей, смартфонов и прочих устройств, сигнал с которых подается на контроллер. Схема подключения выглядит так: блок питания — контроллер — светодиодная RGB лента.

Схема подключения нескольких отрезков RGB светодиодных лент с использованием RGB усилителей

Можно и напрямую подключить светодиодную ленту RGB к блоку питания, соединив вместе три провода, но при таком подключении она будет светиться только белым цветом, причем не самого лучшего оттенка.

Применение RGB ленты в таком случае вовсе не имеет смысла, поскольку монохромные белые ленты значительно дешевле и имеют лучшие спектральные характеристики благодаря применению одноцветных светодиодов.

Как подобрать блок питания светодиодной ленты RGB

Как правило, подобрать блок питания светодиодной ленты RGB относительно просто, однако есть некоторые особенности при подключении, которые необходимо учитывать.

Как и одноцветные светодиодные ленты, светодиодные RGB-ленты, чаще всего питаются напряжением 12 или 24 вольта, однако есть модели, требующие стабилизированного напряжения 5 вольт ( «бегущий огонь») или 36 вольт (ленты сверхвысокой мощности) для подключения в сеть.

Схема параллельного подключения RGB светодиодной ленты от одного блока питания

Рассчитать блок питания светодиодной ленты RGB несложно и по силам каждому покупателю. Вначале необходимо определиться, какого типа лента будет устанавливаться. Чем более часто светодиоды установлены на ленте и выше ее яркость, тем больше мощность устройства. Как правило, на упаковке каждой светодиодной ленты приличного качества указывается максимальная мощность одного метра LED ленты.

При умножении этого показателя на длину подключаемого участка в метрах, получаем общую потребляемую мощность.

Для стабильной и долгой эксплуатации необходимо выбирать трансформатор с запасом мощности 15-30 % относительно нагрузки.

Например, если светодиодная лента RGB 60 шт/м потребляет 14,4 W на метр, а подключить планируется 5 м такой ленты, желательная мощность блока питания составит 100 Вт (14,4 x 5 + 30 %).

Светодиодная лента RGB: блок питания в перфорированном металлическом корпусе

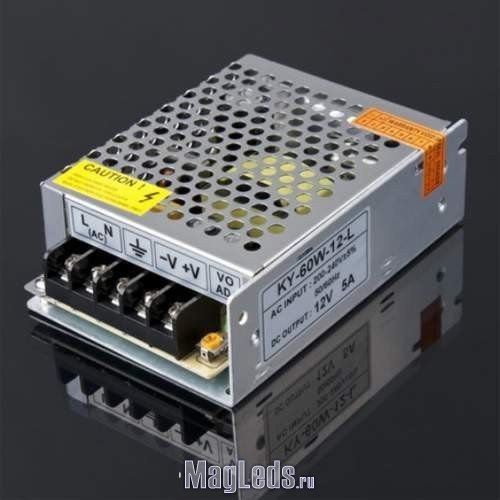

Блок питания светодиодной ленты RGB в металлическом сетчатом корпусе

Еще один важный момент — это выбор типа блока питания для светодиодной ленты с учетом места установки. Исходя из показателя влажности и запыленности окружающей среды, наличия посторонних предметов, проникновение которых внутрь корпуса потенциально возможно, выбираются блоки питания в различных корпусах, с разной степенью защиты.

Самыми дешевыми являются интерьерные блоки питания в металлических сетчатых кожухах, в которых охлаждение блока при работе происходит за счет хорошей теплопроводности металла и естественной или принудительной вентиляции благодаря доступу воздуха через отверстия в корпусе. Однако следует помнить, что шум вентилятора, установленного в блоках питания с мощностью более 200 Вт может быть хорошо слышен в жилых и офисных помещениях и мешать работе и отдыху людей.

Кроме того, есть еще одна особенность, касающаяся блоков питания для светодиодных лент RGB. Большая группа контроллеров, управляющих яркостью и динамикой света RGB лент на основе принципа широтно-импульсной модуляции, плохо совместима с интерьерными блоками питания по причине возникновения нежелательных шумов (писка) интерьерных трансформаторов при подключении в одну цепь.

Поэтому при подключении RGB лент приходится учитывать не только показатели IP блока питания, но и возможное взаимодействие с другим подключаемым оборудованием.

Также к недостаткам интерьерных блоков питания в металлическом кожухе можно отнести достаточно большие габариты в сравнении с герметичными аналогами. Это также затрудняет их установку, поскольку возможность скрытого размещения часто является одним из важных критериев отбора.

Герметичный блок питания светодиодной ленты RGB

Герметичный блок питания светодиодной ленты RGB в металлическом корпусе

Самым оптимальным является выбор блока питания для светодиодной ленты RGB в герметичном корпусе. Такие блоки питания наиболее универсальны как в плане защиты от пыли и воды, так и в плане совместимости с контроллерами для управления RGB-лентой. Могут применяться и на улице в сложных погодных условиях, и в помещениях, совместно с RGB лентами разной степени герметизации.

Заливка внутренних полостей блока питания специальным электроизоляционным компаундом придает не только герметичность, но и успешно гасит шумы, возникающие при работе трансформатора.

Герметичный блок питания светодиодной ленты RGB в пластиковом корпусе

Герметичные блоки питания для светодиодной ленты RGB могут иметь как металлический, так и пластиковый корпус. Пластиковый корпус делает блок питания заметно легче по весу, однако из-за низкой теплопроводности этого материала, производство трансформаторов такого типа ограничено 100 ваттами мощности. Часто устанавливают несколько более мелких трансформаторов вместо одного более мощного в связи с возможностью скрытого размещения даже в небольших по габаритам пространствах.

Герметичные блоки питания для светодиодной ленты RGB в металлическом корпусе имеют достаточно компактные размеры, но весьма приличный вес, например блок питания мощностью 100 Вт весит больше одного килограмма.

Поэтому следует еще на этапе проекта предусмотреть места для размещения трансформаторов, если планируется светодиодная подсветка низковольтной лентой любого типа

Подводя итоги, можно сказать, что главной особенностью подключения РГБ-лент является необходимость совместного применения не только трансформатора, но и устройства управления светом — RGB- контроллера.

Не все блоки питания светодиодной ленты RGB идеально совместимы с приборами управления светом и это приходится учитывать при подборе оборудования.

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Как выбрать блок питания для светодиодной ленты?

В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты.

20.01.2022

Общие вопросы выбора блока питания.

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент варьируется в диапазоне от 4.

2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

Следующий параметр — максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт, а выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.

Для наглядности, давайте рассмотрим расчет требуемого БП на примере.

  1. Выбираем светодиодную ленту, для примера, возьмем светодиодную ленту от производителя IEK Лента LED 5м LSR-2835WW120-9,6-IP20-12В IEK
  2. Из обозначения видно, что это лента длиной 5 метров, с питанием 12 вольт, теплого белого цвета, светодиоды 2835 (размер SMD корпуса светодиода 2,8мм на 3,5мм), 120 светодиодов на 1 метр.
  3. Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.6 Вт/м)
  4. Умножаем длину ленты на потребляемую мощность 5*9.6 = 48 Вт.
  5. Добавляем минимум 10-ти процентный запас по мощности, получаем 52.8 Вт.
  6. Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 60 Ватт с выходным напряжением 12 вольт (как мы помним лента у нас с питанием 12 вольт). Для примера, в нашем каталоге такой блок представлен тем же производителем что и лента — Драйвер LED ИПСН-PRO 60Вт 12 В блок — клеммы IP20 IEK

Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.

Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.  Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер.

Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.



При таком включении необходимо учесть особенности конструкции блоков питания. Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому.

В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.
