Печь Бубафоня — устройство, принцип работы

Печь длительного горения Бубафоня

5 (100%) голосов: 3

Качественный обогрев в доме, в первую очередь, зависит от качественной отопительной системы. Хороший качественный обогреватель обойдется недешево.

Устройство
Принцип функционирования
Достоинства и недостатки
Печь Бубафоня: из чего сделать?
Печь Бубафоня своими руками
Обустройство фундамента и монтаж основной части печи
org/ListItem»> Подготовка отверстий для дров и золы
Оборудование дымохода
Чем можно топить печь Бубафоню

Проверенным источником обогрева в частном доме является печь Бубафоня, которую можно возвести своими руками. В этой статье мы расскажем все об устройстве такой печки, отметим ее характеристики и принцип работы.

Устройство

Конструкция печки Бубафоня сконструирована с учетом быстрого сгорания дров, что непосредственным образом сказывается на принципе ее функционирования.

Процесс горения заключается в следующем:

Сам процесс горения осуществляется сверху вниз.
Применяется распределитель воздуха для дожига газов, благодаря которому производится дополнительное тепло. Узел распределения воздуха связан с телескопической трубой. Исходя из того, как тлеет топливо, блин, который располагается на конце, опускается под собственной тяжестью.
Чистить печку от золы нужно нечасто, удаляют ее через зольник, именно посредством него воздух и поступает в топку.
Тяга регулируется посредством задвижки на печи. Растапливать печку необходимо на полной тяге, при интенсивном горении. Характерная черта конструкции заключается в том, что дрова поджигаются сверху при разобранном корпусе.
После разогрева пламени, необходимо поместить распределитель воздуха и надеть верхнюю крышку.
За счет того, что подача воздуха контролируется, в печи осуществляются процессы газогенерации. Топливо тлеет и в результате образуется большое количество газа, дожиг которого осуществляется в камере полного сгорания.
Процесс растопки происходит очень быстро, но только в том случае, если длина трубы, которая используется под дымоход, соответствует всем нужным требованиям.

Печь Бубафоня

Принцип функционирования

В основе функционирования конструкции лежит следующий принцип: в процессе нагревания теплый воздух поднимается вверх, а холодный остается внизу. Дрова или другое используемой топливо согревает воздух, который движется вверх и направляется в специальную отводящую трубу.

Холодный воздух через специальную подводящую трубу, направляется внутрь и снова нагреваясь, попадает в выводящую трубу.

Таким образом, происходит и горение топлива, но и циркуляция воздушных масс.

Регулировку интенсивности горения и температурный режим воздуха можно осуществлять посредством специальной заслонки, находящейся на подводящей трубе.

Печка Бубафоня перестает работать только после того, как топливо прогорит полностью и поршень с грузом опустится на дно бака с топливом. Если огонь необходимо преждевременно затушить, то достаточно просто перекрыть доступ кислорода. Для этого нужно закрыть заслонку на отводящей трубе.

Принцип работы печи Бубафоня

Печь длительного горения Бубафоня отличается рядом преимуществ:

дрова в печи Бубафоня могут гореть на протяжении долгого времени;
для возведения подобной конструкции самостоятельно не обязательно иметь специальные инструменты;
сама конструкция весит немного;
даже при минимальном количестве топлива печка отличается хорошей теплоотдачей;
конструкция отличается мобильностью, при необходимости ее можно переместить в любое место.

Как работает печь длительного горения?

Несмотря на большое количество достоинств, печь имеет и ряд минусов, которые также необходимо принимать во внимание:

устанавливать Бубафоню можно только в тех помещениях, которые оснащены хорошей вентиляцией;
после того, как пламя гаснет, корпус печи остывает быстро.

Печь Бубафоня: из чего сделать?

Выполнить печь Бубафоню своими руками достаточно просто. Вариантов изготовления на сегодняшний день — много.

Рассмотрим наиболее популярные:

Печка Бубафоня из бочки. Здесь предполагается применение водяной рубашки и подключения оборудования к отопительной сети дома. Печь из бочки отличается большой топкой, а, соответственно, и длительной работой на одной закладке дров.
Печь Бубафоня из газового баллона. Такой способ очень прост в реализации. Все, что необходимо сделать, — это прорезать верхнюю часть газового баллона, а также изготовить блин из металла и крышку. Обычно подобные конструкции устанавливаются в небольших по размеру помещениях: гаражах, кладовых, теплицах и т. д.

Печь Бубафоня своими руками

Прежде, чем приступить к процессу возведения конструкции, необходимо выполнить подготовительные работы.

Изначально следует оборудовать подходящее рабочее место.

Единственное условие, которое важно соблюдать, — это беспрепятственный доступ к электрической энергии. Если производить работу на улице по каким-либо причинам вы не можете, тогда работу можно выполнять в гараже или подсобке. Помимо этого, надо обзавестись всеми инструментами, которые понадобятся в работе. Не забудьте сделать чертеж печи.

Для изготовления печи длительного горения Бубафоня вам понадобятся:

железная бочка большого размера, имеющая форму цилиндра;
фольга;
сварочный аппарат;
металлический швеллер;
непосредственно сам чертеж конструкции;
уровень;
молоток;
огнеупорные кирпичи;
цемент;
болгарка;
два отрезка трубы из стали.

После того, как у вас имеются все необходимые детали, можно приступать к возведению конструкции.

Обустройство фундамента и монтаж основной части печи

Для того чтобы основание под печку Бубафоня было прочным и прослужило долгие годы, в процессе его возведения необходимо использовать только огнеупорный кирпич.

Для изготовления печки можно использовать любую емкость. Как показывает практика, зачастую Бубафоню возводят из газового баллона. Необходимо подготовить газовый баллон, бочку цилиндрической формы или трубу требуемого диаметра.

Если вы применяете бочку или газовый баллон, то вам нужно аккуратно вырезать дно.

Затем из металлического листа вырезать круг диаметр которого немного меньше диаметра бочки или газового баллона. Посередине круга при помощи болгарки необходимо вырезать отверстие. Размер его должен быть таким, что к нему можно было приварить подводящую трубу. Именно через нее в топливный бак будет поступать кислород.

По краям врезанного круга необходимо приварить металлические швеллера накрест.

Таким образом тепло будет равномерно распределяться по топочной камере.

Какими бывают колосники для печи?

Подготовка отверстий для дров и золы

Особое внимание нужно уделить участку, в который будет попадать топливо. Для этого необходимо поставить конструкцию в рабочее положение и на дистанции чуть ниже середины на боковой стенке сделать отметку, по которому будет прорезано отверстие.

Немного ниже того участка, где будут располагаться дрова, надо сделать специальное место, через которое вы сможете производить чистку печи Бубафоня от золы и пепла.

Подобная конструкция напоминает буржуйку. При желании оба отверстия на боковой стенке можно закрыть дверцами. Таким образом, Бубафоня будет выглядеть более привлекательно, а также угли и щепки не будут выпадать наружу.

Оборудование дымохода

Для того, чтобы не допустить деформацию корпуса из-за большого количества дыма, необходимо смонтировать дымоотвод. На расстоянии двадцати сантиметров от самой высокой точки печи Бубафоня нужно сделать разметку и по ней прорезать отверстие для дымоходной трубы.

Диаметр отверстия и отреза трубы должны быть идентичными.

Очень важно чтобы у дымохода было колено. Для его монтажа вам понадобятся два отреза. Тот, который длиннее нужно разместить вертикально, а уже к нему под углом приварить отрез поменьше.

Трубы должны свариваться под углом в 45°. В процессе монтажа важно отслеживать за тем, чтобы края обоих отрезов плотно прилегали друг к другу. И только после того, как проверены все параметры, трубы можно сваривать. Более длинная труба должна выходить на улицу через крышу дома. Если длины недостаточно, то ее трубу можно увеличить посредством приваривания еще одного отреза. Отверстие в потолке, через которое дымоход выводится на крышу, обязательно следует обмазать огнеупорной глиной.

Про особенности печи-буржуйки можно прочитать здесь.

Чем можно топить печь Бубафоню

Печка Бубафоня может функционировать практически на любом виде твердого топлива, что говорит об их универсальности.

От используемого топлива будет завесить производительность конструкции, а также время автономной работы:

Уголь — используя этот вид топлива, вы сможете увеличить время автономной работы до 60 часов. Однако, здесь стоит помнить, что в процессе горения угля будет выделяться сажа в большом объеме, и, как следствие, необходимость часто чистить дымоход и топку.
Опилки — данный вид топлива также обрел широкую популярность для Бубафони. Если вы топите печку опилками, то вам нужно будет еще и добавлять сухую древесину. Важно, чтобы процесс горения опилок осуществлялся с большей тягой.
Наиболее популярный вид топлива — это дрова. Они сгорают в печи полностью и при этом практически не выделяют сажи. За счет длительного тления образуется большое количества газа, который применяется для дополнительного получения тепла.

Подводя итог всего вышеописанного, стоит сказать, что печь Бубафоня — это отопительный прибор, заслуживающий внимания. Изготовить конструкцию самостоятельно достаточно просто, главное соблюдать все требования.

Теги: своими руками

Бубафоня своими руками — как сделать печь длительного горения из газового баллона

Печь «Бубафоня» – это печка длительного горения. Принцип работы основан на медленном горении одной закладки топлива. Горение в данной конструкции происходит не как в традиционных буржуйках – во всём объёме топливной камеры, а идёт сверху вниз, что позволяет добиться длительного времени работы от одной закладки дров или иных твёрдых горючих материалов.

Такое горение обусловлено особенностями конструкции. Воздух подаётся в верхнюю часть топливника в малом количестве, в центре закладки через специальные отверстия в середине поршня, а отработанные газы отводятся с его краёв в зазоре со стенками топливной камеры.

Бубафоня из бочки ↓
Топливо для печи ↓
Правила эксплуатации ↓
Блиц-советы ↓

Подача воздуха регулируется заслонкой, установленной на верхнем торце подающей трубы. Опционально печка может быть оборудована дополнительной заслонкой на выходе отработанных газов для более удобной регулировки силы тяги. По мере прогорания топлива, поршень опускается вниз камеры, придавливая горючие материалы, это не даёт разгораться закладке по всему объёму топливника и горение происходит в очень медленном темпе.

При минимальном подсосе воздуха печь переходит в режим тления. Горение в некоторых вариантах достигает шестидесяти и более часов. Особенностью «Бубафони» является то, что каждый может подобрать для себя оптимальный вариант конструкции, необходимый именно ему. Данная печка имеет множество модернизаций и дополнений.

Преимущества:

Недостатки:

Невозможность работы на низкокачественном спекающемся угле.
Необходимость использования топлива примерно одной влажности в одной закладке во избежание зависания поршня в топливнике.
Низкая тепловая мощность в режиме очень длительного горения.
Невозможность дозагрузки топлива до полного затухания.
Затрудненная очистка от продуктов сгорания (Решается дополнительными модернизациями).
Образование большого количества конденсата в дымоходе в процессе работы.
Низкая площадь теплоотдачи в базовой конструкции.
Необходимость обладания некоторыми навыками розжига, во избежание дымления.
Низкий срок службы моделей с топливником из тонкостенного металла.

Бубафоня из бочки

Чаще всего, за основу для изготовления печи берут бочки или баллоны. Варианты, изготовленные из обыкновенных газовых баллонов, отличаются наибольшим сроком эксплуатации из-за толщины стенок.

Такая печка дольше выдерживает сложные температурные режимы использования и не прогорает. Вместо баллона можно использовать любую трубу с толщиной стенок более полутора миллиметров.

Отлично подходят для изготовления «Бубафони» различные стальные бочки. Важный момент – шов бочки должен быть обязательно сварным и ни в коем случае не паяным. Пайка не выдерживает высоких температур и неизбежно разрушается уже при первом использовании.

Лучше всего подходят двухсотлитровые бочки из-под горюче-смазочных материалов. Ещё лучше, если эта бочка времён Советского Союза, – стенки таких ёмкостей гораздо толще современных, да и качество самой стали выше.

Перед изготовлением своего образца, следует определиться с размерами и основой для будущей печи исходя из того, чего требуется отапливать, в какой климатической зоне находится отапливаемое помещение, какую температуру необходимо поддерживать в помещении.

Для обыкновенной буржуйки действует закон квадрата – куба. Он же применим и к «Бубафоне». Суть закона касательно печей заключается в том, что увеличивать размеры топливной камеры печи следует только до определенного размера.

Дальнейшее увеличение приведет к перерасходу топлива, так как площадь поверхности, отдающей тепло растет в квадрате, а вот объем камеры сгорания будет увеличиваться в кубе т. е. топлива потребуется загружать гораздо больше, а тепла получим непропорционально увеличению закладки.

Для «Бубафони» этот закон действует только в плане диаметра, высоту можно делать любой. Она зависит от того, какое время непрерывной работы требуется и не как не связана с мощностью. Для поддержания комфортной температуры в зимний период в подсобных помещениях, бытовках, теплицах, гаражах требуется от восьмидесяти до ста пятидесяти, двухсот ватт на один квадратный метр площади помещения.

Если высота потолков нестандартная, то следует исходить из объёма воздуха, обогреваемого печкой. В этом случае следует на один кубический метр выделять по тридцать – шестьдесят, восемьдесят ватт тепловой энергии. Объем воздуха считается просто – нужно перемножить площадь помещения на его высоту в метрах.

Чем изолированнее стены, потолок и окна здания, тем меньше потребуется печь и интенсивность горения. Мощность агрегата можно рассчитать по формуле e=M*e, где M – это масса закладки топлива, а е – удельная тепловая отдача загружаемого вида топлива.

Для изготовления «Бубафони» потребуются следующие инструменты:

И материалы:

Бочка или баллоны, или листовая сталь толщиной не менее полутора миллиметров.
Трубы различных диаметров.
Швеллера или уголки из стали.
Минеральная вата (опционально).
Кран для слива конденсата шарикового типа.

Изготовление «Бубафони» следует начать с выбора основы. Наиболее распространенный вариант – баллоны и бочки. Ниже будет рассмотрен пример сборки прибора из пропанового баллона:

Печь “Бубафоня” можно использовать для организации водяного отопления сделав водяную рубашку на корпус
Следует отвернуть вентиль от газового баллона, слить конденсат, и залить в баллон воду по верхний заводской сварной шов. Это необходимо для безопасного реза болгаркой. Если вентиль невозможно снять, то можно просверлить отверстие в верхней части и залить воду через него.
Отрезать верхнюю часть баллона на уровне шва.
Отрезанная часть будет служить крышкой.
Приварить к краю крышки бортик из полоски стали шириной от трех до пяти сантиметров для того, чтобы она плотно одевалась на нижнюю часть баллона.
Вырезать в верхней части крышки отверстие диаметром равное диаметру воздухо-подающей трубы плюс пару миллиметров (50-80 мм)

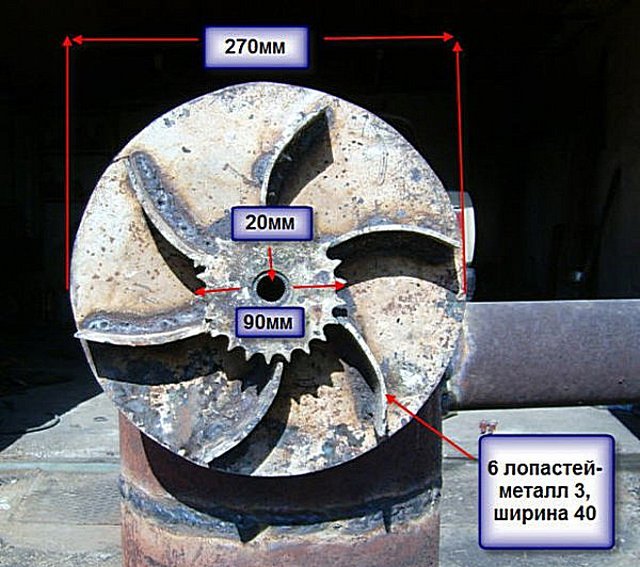

Сварить блин поршня из нескольких тонких листов или взять один толщиной 6-8 мм.
Вырезать в поршне отверстие равное диаметру воздушной трубы.
Приварить трубу к поршню. Шов должен быть герметичным. В нижней части поршня приварить уголки от края отверстия до края поршня. Уголки необходимы для того, чтобы топливо не было сильно зажато и был хороший приток воздуха. Достаточно четырех, пяти штук. Размер уголка должен быть в пределах 4-5 сантиметров. Диаметр поршня должен быть меньше баллонного на 2-2.5 сантиметра. Подающая труба должна проходить сквозь отверстие поршня без заеданий.
В верхней части корпуса отступить 5,5 – 8 сантиметров и вырезать отверстие под дымовую трубу. Диаметр трубы следует брать от 90 до 125 миллиметров.

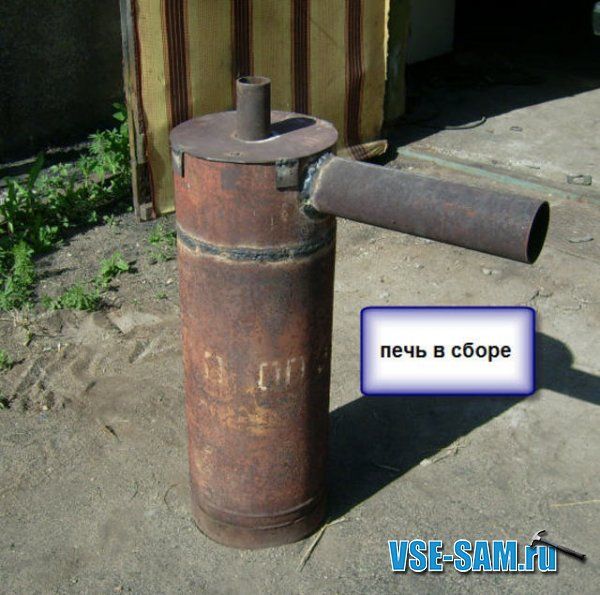

Приварить дымовую трубу. Длина горизонтального участка трубы должна составлять не менее 40 сантиметров.
К горизонтальному участку приварить колено с вертикальной трубой. Длина вертикальной трубы – не менее трёх метров.
В нижней части колена вырезать отверстие и врезать кран для слива конденсата.
Вырезать круглую крышку на подающую трубу из стального листа.
Установить крышку в верхней части воздушной трубы любым удобным способом (основное условие – она должна полностью перекрывать и открывать приток воздуха).

«Бубафоню» можно подвергать различным модернизациям:

Для повышения теплообмена можно приварить к корпусу печи рёбра любого размера и формы.
Для улучшения конвективного теплообмена можно обернуть корпус профилированным листом.
Для уменьшения образования конденсата, утеплить вертикальный участок дымохода минеральной ватой.
Вместо регулировочной крышки можно установить круглый магнит подходящего размера.
Чтобы организовать забор воздуха с улицы, можно надеть на подающую трубу гофрированный воздуховод и вывести его в отверстие в стене здания. Гофра не должна препятствовать свободному движению поршня в камере.

Данную печку можно оснастить водяной рубашкой и подключить её к радиаторам. Для этого Нужно сварить герметичный кожух во всю высоту корпуса и врезать в него две дюймовых трубы для водяной разводящей арматуры. Кожух следует делать с зазором к стенке печи размером 4-8 сантиметров. Разница в высоте выхода и «обратки» должна составлять не менее сорока сантиметров.

Топливо для печи

Для «Бубафони» подходит практически любое твёрдое топливо:

Стандартные дрова или чурки.
Топливные брикеты и прессованные опилки.
Качественный уголь не образующий спекающихся продуктов сгорания.
Отходы ДВП и ДСП.
Хворост, солома.

При топке печи следует отдавать предпочтение менее зольному топливу. Это позволит реже чистить агрегат и поможет избежать зависания поршня в топливнике в процессе горения.

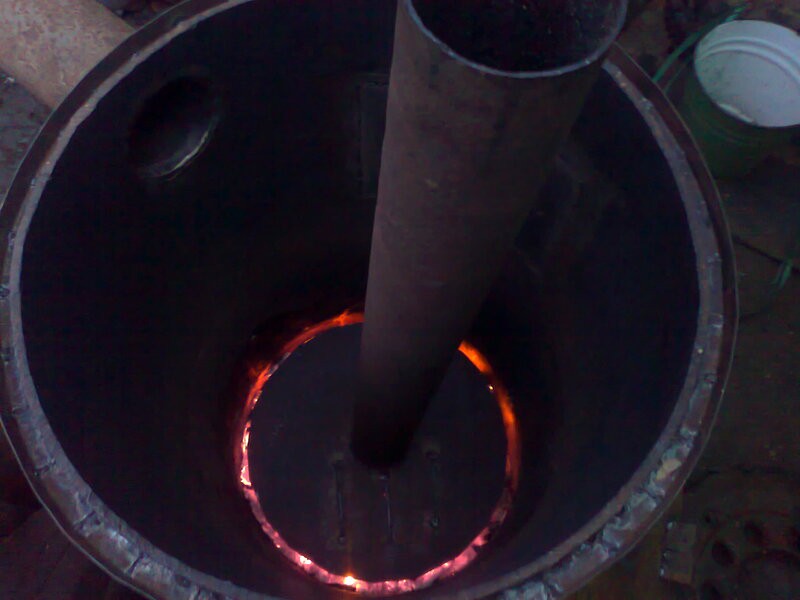

Так изнутри выглядит “Бубафоня” когда топливо в ней тлеет

Правила эксплуатации

Для того чтобы затопить печку следует выполнить следующие операции:

Загрузить камеру топливом чуть ниже нижней кромки дымохода.
В верхнюю часть поместить опилки или щепу и бумагу. Можно полить небольшим количеством отработанного моторного масла или специальной жидкостью для розжига.
Зажечь верхний слой.
Поместить поршень в топливник.
Закрыть крышкой.
Убедившись, что процесс горения запустился, отрегулировать подачу воздуха в зависимости от необходимой мощности.

В случае затухания, нужно повторить процедуру. Чистку печи следует производить при накоплении слоя золы более двадцати пяти сантиметров.

Блиц-советы

Не используйте для розжига летучие жидкости (бензин, эфир, спирт и другие).
Если топливо имеет различную влажность, то его следует рассортировать, во избежание заклинивания поршня.
При достижении требуемой температуры в помещении, следует уменьшить подачу воздуха для экономии топлива.

Долговременные нагревательные печи

Мы используем файлы cookie, чтобы обеспечить максимальное удобство работы с сайтом.

Хорошо, больше не показывать

Закрыть

Вопрос отопления дачи

Или жилого дома в том случае, если дом находится далеко от газовых сетей, может стать настоящей проблемой, так как электричество сегодня дорогое. Очень хороший выход из этой ситуации – покупка твердотопливного котла или печи. Такое оборудование недорогое и экономичное в эксплуатации.

Особой популярностью среди владельцев отдаленных загородных участков пользуются печи для долговременного дома. Принцип действия. Такое оборудование работает немного иначе, чем обычные твердотопливные печи и голландские печи. Дрова в топке таких печей не горят, а горят без пламени, что обеспечивает длительный и достаточный нагрев воздуха в помещении. Дым в конструкциях этого типа попадает в камеру дожигания, где полностью сгорает. Это значительно увеличивает КПД печи. Поэтому, используя это оборудование, вы сможете значительно сэкономить на топливе.

Размещение последних обычно осуществляется не чаще двух раз в сутки. Долговременные отопительные печи, как правило, работают по методу воздушной конвекции. Это также позволяет повысить производительность. Холодный воздух с пола помещения поступает в патрубки или отверстия в корпусе топки. Нагрев происходит за счет перемещения его между кожухом и стенками топки. Горячий воздух выходит из сопел или отверстий сверху, нагревая помещение.

Долговечные отопительные печи работают на дровах, опилках, щепе, угле, торфе и даже бытовых отходах. Его дым не такой едкий, как у обычных моделей. Основные преимущества Помимо экономичности, этот тип печи имеет следующие преимущества: Компактные размеры. Дешевый. Простота установки. Простота обслуживания и эксплуатации. Многофункциональность. Использовать печи для долговременного дома можно не только для обогрева помещений, но и для приготовления пищи.

Поскольку многие производители тщательно подходят к дизайну такого оборудования, в некоторых случаях оно может даже стать стильным украшением интерьера. Модели с водяным контуром. Печи для дома длительного горения на дровах работают достаточно эффективно даже без подключения труб и радиаторов. Однако для больших помещений оптимальным вариантом может стать дополнительное использование магистралей. В самых простых моделях с водяным контуром в дымоход устанавливается герметичный цилиндр с двумя патрубками, к которым подключаются подающая и обратная трубы системы отопления.

Перекачка охлаждающей жидкости

Циркуляционным насосом. Расширительный бак используется для контроля давления хладагента. Можно использовать любой радиатор отопления. Чаще всего печи для долговременного дома с водяным контуром устанавливают как альтернативный отопительный прибор в дополнение к газовому или твердотопливному котлу.

Печь длительного горения — делаем сами Далее рассмотрим, как можно сделать самую простую такую конструкцию из подручных материалов. В народе такую печь называют «бубафоней». Состоит из следующих узлов: камера сгорания, поршневой нагнетатель, крышка, дымоход.

Производство камеры сгорания; Это самый габаритный и важный элемент печи. Сделать его можно из обычной 200-литровой круглой или прямоугольной железной бочки. С этой емкости нужно снять крышку и вырезать отверстие для трубки обдува поршня. Бочка должна быть закрыта крышкой как можно плотнее. Чем плотнее печь, тем дольше будут гореть дрова.

Печи воздуходувные поршневые

Для длительного горения дровяного дома работают с минимальным количеством кислорода. Последний подается в «бубафоню» через поддувало, расположенное не снизу, как в обычных моделях, а сверху. Для изготовления поршня понадобится труба диаметром 100 мм. Также вам понадобится стальной диск чуть меньше самого ствола, диаметром 100 мм по центру. Четыре уголка с широкими полками приварены крест-накрест от центра к краям. Таким образом устраиваются некие каналы, по которым воздух будет распределяться по всему объему духовки.

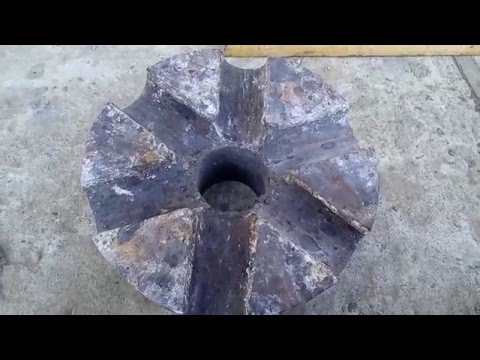

Далее к нижней части трубы приваривается диск с «лопастями». В результате получается большой поршень специальной конструкции. Его следует вставить в отверстие в крышке ствола. В верхней части нагнетательной трубы установлен клапан для регулирования тяги.

Удаление продуктов сгорания

Отопительные печи длительного горения дымят достаточно интенсивно. Поэтому необходимо применение устройства для отвода газов в них. Дымоход приваривается сбоку вверху бочки через трубу. На улице его видно через дыру в стене или через крышу и потолок.

Монтаж готового оборудования типа печей для полноформатного дровяного дома – процедура даже более простая, чем сборка конструкции с нуля. Единственная сложность заключается в том, что эти модели нужно располагать почти впритык к стене, так как выход дымохода находится сзади. В деревянном доме это может быть опасно. Поэтому стену необходимо предварительно выложить термостойкими материалами. Ножки промышленных моделей обычно регулируются, что еще больше упрощает установку.

Крышка готовых печей обычно изготавливается из глухого металла. Однако за дополнительную плату производитель предоставляет потребителю возможность приобрести прозрачную дверцу из толстого термостойкого стекла. Такой элемент повышает эстетические качества конструкции. Кроме всего прочего, в наше время выпускаются красивые долговечные печи.

Свяжитесь с нами

Witte de Withstraat 106, Amsterdam

+020 683 1261

Комментарии

Печь из газового баллона своими руками. Газовая баллонная печь: Пошаговая инструкция

С наступлением холодов многие задумываются о том, как лучше утеплить свой дом и сделать его более комфортным для зимовки. Помимо основных теплоизоляционных работ со стенами, крышей и полом, можно создать дополнительный источник тепла – печь из газового баллона. Практика конструирования таких устройств насчитывает десятилетия, и за это время было придумано множество схем и способов создания функциональных печей из простых газовых баллонов. В этой статье мы расскажем о самых популярных из них.

Характеристики цилиндров

Самодельные печи из газовых баллонов значительно превосходят по экономичности и экономичности аналогичные конструкции от других подружек. Это объясняется формой баллона – она идеально подходит для процессов пиролиза. Качество печи зависит от ее топки. Как показывает практика, идеальной формой для дымохода является сфера. Плюс в ней должно быть два отверстия: для входа кислорода и вывода газов и дыма в дымоход. Продолговатый газовый баллон позволяет реализовать все необходимые требования к идеальной топке без существенных деформаций.

Типы печей

Старый цилиндр, годами бесцельно пылившийся где-то в сарае, может послужить основой для создания печи для дома. И самое замечательное, что она не ограничивается каким-то разнообразием – вы можете выбрать дизайн на свой вкус. Каждый тип газовой баллонной печи отличается степенью сложности сборки, экономичностью и принципом работы. Итак, самый популярный вариант — это всем знакомый буржуйк. О его преимуществах, недостатках и способе монтажа мы поговорим чуть позже.

Печь также популярна, так как стоимость отработанного масла очень мала и позволяет экономить на топливе. Можно соорудить газовую плиту из газового баллона, но новичкам лучше начать с чего-то попроще, так как подобная конструкция очень сложна и требует больших временных и трудозатрат. Ниже на фото показана схема такой ракетной печи и как она выглядит в интерьере.

Главное правило при сборке печи из газового баллона, своими руками, сведения финансовых вложений к минимуму. Также важно обеспечить удобство и безопасность конструкции конструкции, особенно если она находится в жилом доме.

Выбор воздушного шара

Для изготовления печки подойдет не любой газовый баллон. В первую очередь он должен быть цельнометаллическим, так как взрывобезопасные композитные изделия не отличаются термостойкостью. Вместительность баллона тоже играет значение — из маленькой 5-литровой фляги вряд ли получится эффективная печка. Такой цилиндр можно применить разве что для создания бака для топливно-топливной печи. Из баллонов 12 л и 27 л печи мощностью 2-3 кВт и 5-7 кВт соответственно.

Но, самый оптимальный вариант для сооружения качественной печи, способной высушить небольшой частный дом, это 50-литровый баллон диаметром 30 см и высотой 85 см. Его объема вполне достаточно для практически безотходного сжигания любого вида топлива. К тому же такие баллоны до сих пор пользуются спросом и хороший товар можно приобрести совсем недорого. Описываемые ниже технологии печей предусматривают использование таких цилиндров.

Полезный совет: Если вам достался баллон с клапаном, то лучше выбирать его для плиты, а не изделие с клапаном. С помощью вентиля удобно регулировать мощность горения топки, подавая больше или меньше кислорода в топочный отсек.

Также стоит упомянуть баллоны для технических газов на 40 литров. Для создания печей их лучше не использовать, так как они слишком узкие, тяжелые и громоздкие. Из небольших промблелонов на 2-10 литров некоторые делают походные печки, но они годятся только в том случае, если вы едете на машине — слишком много весят изделия.

Буржуй из баллона

Как мы уже говорили, самой популярной печкой, которую можно собрать из баллона, считается буржуйка. Для его изготовления подойдет небольшой баллон на 12 литров или 27 литров, но можно взять емкость и на 50 литров, если загородный дом отапливается. Буржуй подойдет для обогрева небольшого помещения, например, загородного дома, гаража или мастерской. Если вы построили новый загородный дом, но не успели провести отопительные коммуникации в холода, буржуйка станет вашим спасением на зиму.

Устройство буржуйки из баллона довольно простое: топка с решеткой, топка и дымоход. Ставить можно в любом помещении, из которого дымоход удобно выводить наружу. Конструкция отличается компактностью и безопасностью. Она очень быстро прогревается и сразу отдает тепло в помещение. Некоторые прикрепляются к верхней части варочной поверхности плиты для приготовления пищи или теплой воды.

Однако есть у буржуйки один серьезный минус — какими бы толстыми ни были стенки духовки, со временем она прогорает. И чем чаще пользоваться печкой, тем быстрее это произойдет. По этой причине такую печь лучше делать в качестве временного или запасного источника тепла, например, в аварийных ситуациях или для дополнительного обогрева.

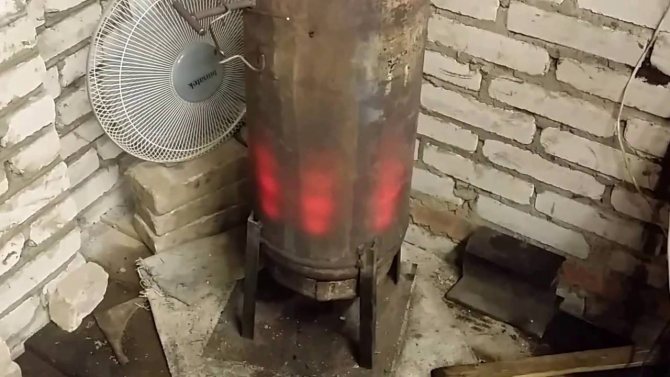

На видео — печь из газового баллона для отопления гаража:

В видео материале выше продемонстрирована печь из двух газовых баллонов, но для создания эффектной конструкции достаточно и одного. Кроме баллона понадобятся стальные уголки (ножки топки), металлическая решетка для колосника, листовая сталь толщиной 3-4 мм, дверца и труба дымохода нужной длины. Из инструментов вам понадобится болгарка, сварочный аппарат, ножницы по металлу, молоток, отвертка и перфоратор с набором сверла по металлу.

Как сделать печь из газового баллона:

Открутите обод краном, расположенным в верхней части цилиндра. Если не получается открутить, его можно аккуратно выбить молотком.
Наполните баллон холодной водой или погрузите его до середины ямы в землю.
Вверху сделать отверстие размером с дверцу будущей печи.
С помощью сварочного аппарата изготовьте из стальных уголков рамку для двери и прикрепите ее к цилиндру.
Прикрепите дверь к раме в том положении, в котором она будет зафиксирована, и сделайте отверстия под болты в углах. Прикрутите дверь к раме.
Там, где дно печки, вырезать отверстие под колосник и заварить сетку.
На прорезанный проем с 3-х сторон прикрепите боковины из листовой стали. В итоге у вас должна получиться коробка без верха. Привариваем его к нижней части баллона, повернув открытой стороной к двери — через этот проход вы будете удалять пепел. Важно, чтобы коробка была полностью герметичной.

Установите металлическую заслонку для регулирования подачи кислорода в печь.
К низу баллона приварите ножки из стальных уголков.
На стене, расположенной с противоположной от двери стороны, вырежьте отверстие в соответствии с диаметром трубы дымохода. Оборудуйте коленвал, тогда тепло из печки будет уходить не так быстро.

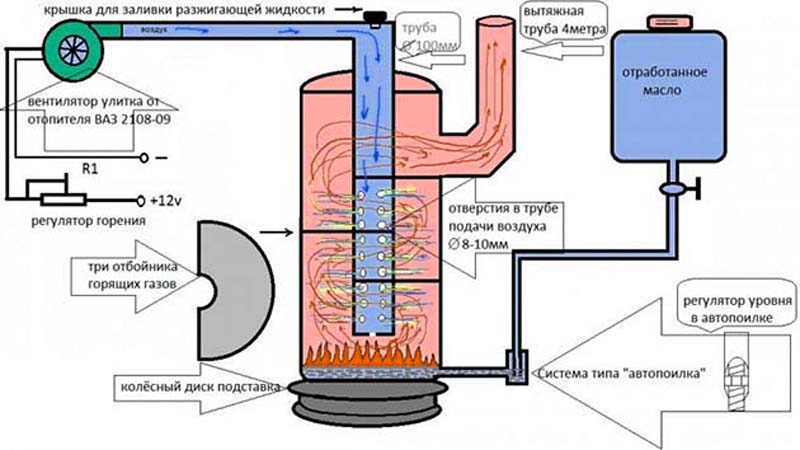

Печь на отработке

Духовку на отработке из газового баллона сделать немного сложнее, чем буржуйку, но эта работа вполне посильна даже для начинающих самоделок. Если все сделать по инструкции, то получится очень эффективное устройство, способное быстро обогреть гараж, небольшой загородный дом или кабинет.

Принцип работы печи на работе следующий: вы заливаете масло в топливный отсек и поджигаете его, через воздушный дроссель дозируется воздух, что влияет на интенсивность горения. Теплота сгорания кислорода здесь в основном расходуется на испарение — пары устремляются вверх и попадают в реактор с перфорированными стенками. Через отверстия проникает свежий воздух, который только усиливает сгорание паров масла, в результате чего температура растет, и начинается процесс пиролиза. Горит не только масло, но и пар, поэтому отходов такой печи практически нет. В верхней части пиролизного отсека газы практически сгорают и выходят в топочную камеру, состоящую из двух отсеков: в первом дожигаются пиролизные испарения, которые поддерживают температуру во втором за счет высокой температуры и отсутствия кислорода оксиды азота газов разлагаются на кислород и азот.

Кислород поддерживает уцелевшие газы, а температура печи стабильно поддерживается примерно на один уровень.

Выход в трубу дымохода из камеры дожигания должен располагаться как можно дальше от перегородки — около 20 см. КПД такой печи составляет около 80%, что является одним из самых высоких показателей среди самодельных отопительных приборов.

Как правило, баллоны на 50 л используют для изготовления печей на отработанном масле. Их нарезают в пропорции 2:1 – меньшая часть идет на создание резервуара, а большая на торопливую камеру. В результате получается печь мощностью до 30 кВт. Однако из-за специфики топлива следует принять все возможные меры безопасности – сжигание воркаута может наделать много бед. Не устанавливайте такую печь в жилом помещении и прекратите доступ к ней детей и домашних животных.

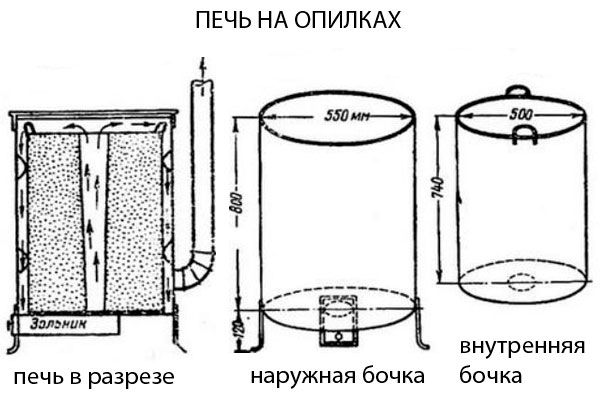

Печь длительного горения

Для изготовления печи длительного горения из газового баллона понадобится большая емкость на 50 литров. В качестве топлива можно использовать любые изделия из дерева, начиная от опилок, заканчивая старой мебелью и ветками садовых деревьев.

Так как топливо в таких печах сгорает тонким слоем у самой поверхности, их еще называют длинными хирургическими печами. Процесс пиролиза может осуществляться двумя способами: в отдельной небольшой камере с последующим сжиганием газов в камере дожигания (печи раздельного сжигания), либо газы будут переходить в просторное отапливаемое буферное отделение, где они будут храниться (комбинированные печи ). Для обеспечения максимально возможной эффективности и в первом, и во втором случае рекомендуется подогрев воздуха, поступающего в зону пиролиза.

Гроздь бубонии

Печь длительного горения с забавным названием связки очень популярна в кругах дачников и дачников. В этой конструкции процесс пиролиза сосредоточен под особым гнетом. На изображении ниже показана схема такой печи, исходя из которой можно понять принцип ее устройства и работы.

КПД бубфони может составлять 85% и более, при этом продолжительность теплоотдачи от одной топливной загрузки составляет 18-24 часа. Если необходимо постоянно следить за обычной буржуйкой, иначе рискуете замерзнуть, то связка может посещаться только раз в сутки, что очень удобно. Влажность топлива для топки должна быть не более 12%. В процессе горения можно подбросить еще дров или щепок, но крайне рекомендуется останавливать печь до полного сгорания топлива.

Важно: Для изготовления буфонной печи необходимо использовать баллон на 50 л диаметром 30 см, так как он обеспечивает минимально допустимый объем.

Такая печь очень экономична, несмотря на то, что ее можно сделать в домашних условиях:

Легче всего собрать большую баллонную печь. Срежьте его сверху и разведите, чтобы прикрыть фиксаторы или упоры, чтобы они удерживали его на корпусе.
Для изготовления поршня вам понадобится металлическая «блинка» диаметром чуть меньше внутреннего диаметра цилиндра. Главное, чтобы поршень с «поддоном» свободно перемещался внутри топки, а пиролизные газы могли выходить через боковые зазоры между ним и внутренней стенкой камеры.
Помимо блина для поршня, нужна трубка, по которой будет поступать кислород в нижний отсек, и несколько отрезков стального уголка (металлических полос) — их нужно принять на заднюю часть «блина».
В центре блина сделать отверстие, диаметр которого соответствует диаметру трубы.
К нижней стороне «блинчика» привариваем несколько кусочков стального уголка — они не дадут поршню приблизиться к дровам и перекроют подачу кислорода. Расположите металлические «распорки» так, чтобы они шли от внутреннего проема наружу (прямые или изогнутые). По каналам, поступившим на «блин», будет идти воздух, поэтому необходимо, чтобы он попал в отверстие, иначе топливо не сгорит.
Трубка, по которой пойдет воздух, должна быть длиннее корпуса баллона на 7-10 см. Вставьте трубу в центральное отверстие «блинчика» и герметично разведите ее. Для большей прочности можно добавить ребра жесткости. Иначе через некоторое время «блин» начнет деформироваться от запредельно высоких температур.

РубрикаРазное
