Печь Бубафоня длительного горения: чертежи, схема, фото
Самодельная печь длительного горения Бубафоня из газового баллона своими руками: чертежи, размеры, схема, фото, видео.
Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.
Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.
Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.
Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.
Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.
Схема и принцип работы
Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.
Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.
Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.
Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.
Чертежи и размеры
Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.
На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.
Бубафоня своими руками
Конструкция печь предельно проста, Бубафоня состоит из таких частей:
- Корпус.
- Крышка корпуса.
- Поршень с трубой.
- Дымоход.
Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.
Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.
Корпус печки
Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.
Поршень печи
Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.
Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру
Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.
Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.
На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.
Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.
Дымоход печи
Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.
Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.
Печь с водяной рубашкой
Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления.
Красить печь не рекомендуется, при высоких температурах краска сразу обгорит, к тому же при обгорании краска будет выделять едкий запах.
Основной недостаток такой печи в её неказистом внешнем виде, такую печь можно поставить в мастерской или гараже, но не в жилом доме. Если эту печь использовать в качестве отопительного котла для дома, то её придётся устанавливать в подвале или в подсобке.
Увидеть печь в работе можно на этом видео.
Бубафоня своими руками: схема, чертежи, видео
Вместе с наступлением холодов многие из нас начинают задумываться о том, каким образом лучше обеспечить обогрев своего жилья или дачного домика.
И, судя по практике, такое удовольствие достаточно сильно отбивается на кармане. Чтобы траты на обогрев помещений не были особо ощутимыми, стоит обратить внимание не на электрообогреватели, а на самодельные печи по типу «Бубафоня». Такую печку спроектировали так, что она была достаточно экономна. Благодаря своим энергетическим затратам эта печка в последнее время особо популярна среди рачительных хозяев.
Особое отличие печки бубафоня в том, что дрова горят в верхней, а не в нижней части. Когда воздух при горении топлива нагревается, то он начинает опускаться вниз. Воздух, находясь еще в верхней зоне печки, подсушивает дрова, расположенные внизу печки и ожидающие своей очереди горения.
Печь бубафоня своими руками схема
На очаге расположен защитный экран, чтобы избежать возможности распространение огня по всей площади баллона. Зазор, образовавшийся по кругу, не дает топливу сгорать все за раз.
Заслонка, расположенная в верхней части печки над воздухоподающей трубой, дает возможность контролировать интенсивность горения древесины.
В использовании печка бубафоня очень простая, как вариант ее можно изготовить из газового баллона. Она топится таким топливом, как сухие ветки и опилки, дрова и брикеты.
Пошаговая инструкция печи «Бубафоня» своими руками
Выполнении такой печки достаточно простое, и изготовить ее самому совершенно несложно.
Заранее нужно подготовить такие составляющие:
— бочка 200л. из под горюче-смазочных материалов;
— чуть меньший по диаметру железной бочки блин из металла;
— металлическая труба с диаметром в 100 мм, которая по высоте будет немногим больше бочки;
— уголки шириной в 50 мм, которые будут по радиусу немного меньше круга;
— 5-ти метровый дымоход с диаметром в 150 мм.
Когда все перечисленные материалы и необходимые для сборки печки бубафони инструменты, в особенности болгарка и сварочный аппарат, будут у вас заготовлены, тогда можно вплотную заниматься изготовлением печки длительного горения. Однако, не стоит забывать о том, что данная работа грязная и шумная, потому печку лучше изготовлять в гараже либо на улице.
Весь процесс изготовления отопительного прибора можно разделить на небольшие этапы:
1. Подготовка емкости, очищение ее от ржавчины и загрязнений.
2. Срезание с бочки торцевого шва и выравнивание кромки.
3. Приварка трубы сбоку вверху полученного у нас цилиндра — по данной трубе при отоплении помещения будет выходить дым.
4. Создание отверстия в крышке.
5. Изготовление трубы с блином в нижней части.
6. Установка подвода воздуха с грузом в данный аппарат.
7. Печь соединяют с дымоходом, в нем требуется установка заслонки, с помощью которой будет проводиться регулировка тяги.
После выполнения всех работ в верном порядке у нас получится печь длительного горения бубафоня, которая будет уже готова к использованию. Перед тем как разжечь печь длительного горения, необходимо снять крышку, затем необходимо вытащить устройство для подачи воздуха.
Внутрь бочки укладываем топливо (дрова, опилки, щепа), вниз нужно положить крупные куски поленьев, а сверху разместить мелкие щепки для лучшего возгорания.
Для быстрого загорания можно на дрова положить тряпку, смоченную горючей смесью. Накрываем кладку блином с трубой для подачи воздуха, далее надеваем крышку печки бубафони. Сквозь поддувальную заслонку можно уже поджигать дрова. После того, как поленья хорошо разгорятся, необходимо перекрыть заслонку, регулируя скорость и температуру горения. Теперь печь длительного горения может долго функционировать, не требуя присмотра.
Печь бубафоня своими руками в действии
Видео: бубафоня своими руками
Умельцы создали бубафоня с водяной рубашкой, ее можно подключить к разводке отопления вашего дома, но об этом мы вам расскажем в следующих ближайших публикациях.
бубафоня, печь длительного горения
Печь Бубафоня длительного горения: чертежи, схема, фото
Печь длительного горения Бубафоня. Печь Бубафоня своими руками: чертежи, размеры, схема, фото, видео.
Продолжаем тему и в этот раз рассмотрим печь с очень оригинальным дизайном, печь называется Бубафоня.
Такое оригинальное название ей дали пользователи форума, где в 2008 году проект печи представил мастер с ником Bubafonja.
Печь действительно заслуживает внимания, ее конструкция предельно проста, печь работает на любых дровах, это могут быть не только дрова, но и опилки, щепа и ветки.
Из обычного газового пропанового баллона можно сделать Бубафоню и обогреть ею почти за копейки — теплицу, загородный дом, подсобные помещения, бокс или гараж.
Бубафоня действительно печь длительного горения; на одной загрузке дров время горения в этой печи в зависимости от породы дров составляет 5-8 часов. В обычной печке такое количество дров сгорит за час, и большая часть тепла просто уйдет в дымоход, а в бубафоне такое же количество дров будет гореть в 5-6 раз дольше и тепло будет поступать равномерно в комнату, а не вылететь в дымоход.
Конструкция печи состоит из нижней основной камеры первичного сжигания, в которой сгорают дрова, точнее тлеют дрова и верхней вторичной камеры, где догорают выделяющиеся при тлении дров пиролизные газы.
Камеры разделены подвижным поршнем, который упирается в древесину и фактически образует две камеры, нижнюю для сжигания древесины и верхнюю для выгорания пиролизных газов. Благодаря такой конструкции топливо сгорает полностью и максимально отдает тепло.
Подача кислорода в нижнюю камеру идет через поршневой патрубок, по мере горения дров поршень прогибается под собственным весом и таким образом не дает древесине получать много кислорода и быстро гореть.
Интенсивность горения в топке регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и интенсивнее прогревается топка и наоборот, если заслонка закрыта, то интенсивность горения будет меньше, и топливо будет гореть дольше.
Бубафоня — это самодельная печь и здесь особой точности в размерах не требуется, главное соблюдать конструкцию самой печи.
На рисунках ниже представлены чертежи и размеры Бубафони из газового баллона.
Печь Бубафоня своими руками.Конструкция печи предельно проста, Бубафоня состоит из следующих частей:
- Рамка.
- Крышка корпуса.
- Поршень с трубкой.
- Дымоход.
Можно и из бочки сделать печь длительного горения, но надо смотреть на толщину металла, тонкостенная бочка быстро прогорит.
Баллон с газом пропан идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм, что вполне достаточно для таких температур.

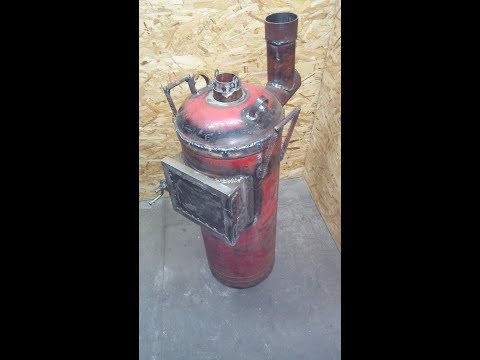

Плита Бубафоня из газового баллона.
Корпус печи.
Достаточно срезать болгаркой верхнюю часть цилиндра, проделать в крышке отверстие для патрубка поршня и корпус печи готов.
Поршень печи.
Диаметр газового баллона 300 мм, значит для изготовления поршня понадобится металлический диск диаметром около 270 мм.
Поршень должен свободно перемещаться по трубе, небольшой зазор между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру
Для поршня также понадобится труба диаметром 60 – 80 мм и длиной 900 мм.
Труба должна быть приварена к центру диска; сначала в центре диска необходимо сделать отверстие, равное внутреннему диаметру трубы.
На верхней части трубы желательно сразу сделать заслонку для регулирования интенсивности горения в топке.
Особенностью конструкции поршня являются его нижние опоры, препятствующие полному давлению плиты поршня на тлеющие дрова. Нижние опоры плиты можно сделать из уголка или полос металла 40 мм.
Печной дымоход.
Дымоход состоит из металлической трубы диаметром 120 — 160 мм, дымоход меньшего диаметра использовать не рекомендуется, это уменьшит тягу в дымоходе, он быстро забьется сажей, печь будет начать курить в комнате.
