Как пробурить скважину своими руками: способы и техника выполнения
Содержание
- Как пробурить скважину своими руками
- Как определить место, где бурить скважину?
- Можно ли самостоятельно пробурить скважину
- Как изготовить самостоятельно насос
- Как договариваться с бурильщиками
- Как пробурить скважину для воды своими руками
- Как сделать буровой инструмент
- Начинаем бурение
Как пробурить скважину своими руками
Перед началом бурения желательно узнать, какая глубина залегания воды в вашей местности. Также можно сориентироваться по воде в колодцах: если до зеркала воды около 5 м, можно обойтись садовым буром.
Разберемся пошагово, как самому пробурить скважину для воды:
- В грунте делают шурф — круглую или квадратную яму примерно 1,5х1,5 м и глубиной 1-2 м, которая позволяет избегать осыпания грунта внутрь скважины. Шурф обшивают пиломатериалами, а сверху монтируют деревянный настил.
- Собирают установку и делают два отверстия снизу и сверху шурфа, которые должны располагаться на одной оси.
- Буровую штангу прокручивают посредством электромотора с редуктором либо вручную. На саму штангу насаживают подбабник, по которому помощник ударяет молотом.
- Одновременно с заглублением в скважину помещают обсадную трубу, на край которой устанавливают специальный башмак. Трубу, как и саму штангу, удлиняют в ходе погружения.
- После прохождения грунта с высокой влажностью, процедура облегчается, а затем снова усложняется. Это указывает на то, что механизм достиг до слоя с водой и заглубление можно прекращать.
- В пробуренное отверстие опускают фильтровую колонну, а затем начинают промывку водой под напором.
- В скважину погружают насос и выкачивают воду, пока она не будет прозрачной.
Подробнее об обустройстве скважины можно узнать из видео.
После устройства источника и его запуска, воду сдают на анализ.
Вода считается пригодной для питья, если она обладает такими характеристиками:
- прозрачность — минимум 30 см;
- нитраты – не более 10 мг/л;
- в 1 л содержится не более 10 кишечных палочек;
- оценка запаха и вкуса — 3 балла.
При самостоятельном бурении следует избегать таких основных ошибок:
- из-за сильного заглубления бура обсадная труба находится ниже водоносного слоя. Трубу потребуется приподнять либо вставить в нее более короткую;
- обсадная труба не дошла до нужной глубины, что привело к осыпанию грунта внизу. Это приводит к падению производительности, поэтому приходится извлекать грунт и опускать трубу на требуемую глубину;
- слишком низкое расположение насоса, что приводит к засорению скважины песком. Насос извлекают, песок выбирают и правильно монтируют насосное устройство. Заглубляют насос так, чтобы до дна скважины оставалось 1-2 м.
Правильно подобрав место и ознакомившись с фото и видео инструкциями по бурению, вопрос, как сделать скважину своими руками одному, станет более понятным каждому, кто решится на подобные работы.
Пробурить источник воды своими силами не столь сложно, но во время работ следует соблюдать осторожность и желательно прибегнуть к помощи друзей или знакомых
Как определить место, где бурить скважину?
Именно от правильности выбора места для бурения зависит успех эксплуатации скважин. Правильный выбор – это гарант того, что вода будет поступать постоянно и не закончится в самый неподходящий момент. Это правильная структура почвы, которая не разрушится под действием общего давления, что могло бы привести к обрушению колодца.
Все это и много другое требует правильного подхода к выбору. Поэтому следует соблюдать следующие требования:
1. Локализация местности. Этот критерий касается общего удобства работы, поскольку на территорию должна проехать установка для бурения скважин на воду. В частности, это грузовой автомобиль, с размещенной станцией на борту. В работе нередко используется еще один автомобиль, который подает воду на шнек бура. Последнее используется для облегчения рабочего процесса и охлаждения режущего элемента.
2. Удобство эксплуатации. Еще до начала бурения вы должны определить для себя то, где будет стоять насосное оборудование. Это может быть приямок на улице или котельная частного дома или дачи. Если приямок есть, то он должен быть заглублен на величину не менее 2 метров, чтобы исключить промерзание. При выборе места, учитывается для себя удобство дальнейшего обсушивания, но и продумывается доступ к скважине, в особенности к насосу, гидроаккумулятору и другим узлам.
Определив для себя общие принципы обустройства, следует перейти к анализу местности, в части изучить расположение водоносного горизонта. Для этого следует воспользоваться следующей методикой анализа:
Определение места для бурения
1. Визуальный осмотр. Это первое, с чего стоит начать. Понять, где залегает вода, можно по растительности, в части плотного расположения деревьев, кустарников, а также насыщенности их цвета и другие признаки
Важно поговорить с соседями, поскольку это может понять глубину залегания водоносного слоя
Еще важно понять, для чего вы собираетесь добывать воду. Как правило, малозаглубленная вода предназначена для технических работ, например, для полива, для нужд промышленности
Для питья подойдет скважина на известняк, глубина которой может быть более 60 метров.
2. Применения силикагеля. Этот метод эффективен тогда, когда разработка на местности ведется впервые, и просто не с кем поговорить, узнать глубину залегания. Силикагель представляет собой гранулы, которые изначально имеют фиксированный вес, размер, уровень влажности.
Их нужно закопать на глубину 1 метр, примерно, на сутки. Углубления нужно сделать в нескольких предполагаемых точках бурения. Чем больше влаги впитали в себя вещества, тем ближе располагается вода к поверхности. Это касается водоносных слоев, которые расположены неглубоко и не подходят для питья.
3. Разведка местности. Это самый эффективный метод, поскольку бурение позволяет получить 100% эффективный результат. Выполнив бурение малым диаметром шнека, вы не только сможете определить глубину питьевого слоя, но и сможете взять воду на анализ. Последнее позволит отвезти ее в лабораторию и понять состав.
Несмотря на то, что метр бурения обычно стоит дорого, специалисты по анализу местности рекомендуют размещать скважину на возвышенности. Это будет удобно с точки зрения дренажа, поскольку сточные воды не будут попадать напрямую в скважину. Они же, проходя через толщину земли, уже будут очищены и безвредны для человек.
Можно ли самостоятельно пробурить скважину
Бурение скважины трудоёмкий процесс, потому что её длина может варьироваться от 8 до 260 метров. Глубина отверстия зависит от локализации известнякового слоя. Поэтому перед проведением работ нужно изучить структуру и расположение слоев почвы, что могут сделать только специалисты.
Своими руками пробурить скважину не сложно, достаточно трудно попасть в определенный слой почвы и создать крепкие стены для отверстия. Вода, набираемая из скважины, чаще всего идет для употребления внутрь. Поэтому, если Вы не уверены в своих способностях, то рисковать здоровьем и жизнью своей, своих родных и близких не стоит – лучше доверить бурение опытным в таких делах людям.
Как изготовить самостоятельно насос
После окончания сооружения скважины выбирается насос.При этом нужно учитывать:
- Диаметр трубы обсадной.
- Глубину и дебет скважины.
- Удаленность источника от дома.
При небольшой глубине скважины можно использовать самовсасывающий насос, выпускаемый промышленностью, или самодельный насос для скважины.Основными элементами, которые составляют устройство скважинного насоса, являются:
- Клапаны. Они нужны для правильной работы всей системы.
Нижний клапан влияет на производительность устройства, отвечает за подготовку агрегата к использованию. Изготавливаться элементы должны из качественных материалов, если этого не будет, насос начнет сливать воду обратно самостоятельно или перегонять ее в двух направлениях. - Поршень. Между ним и стенками корпуса должен быть зазор, для обеспечения его беспрепятственного движения.
Небольшой зазор не помешает движению большого объема воды в нужном направлении. При обеспечении плотного прилегания поршня необходимо обеспечить свободное перемещение поршня. Материалом для детали с крышкой берется металл, пластик большой толщины или дерево, но срок эксплуатауцииего ограничен. - Корпус. Для его изготовления берется часть трубы, обрезанная по размеру. Оптимальная длина элемента составляет 60 – 80 сантиметров, но можно брать и другие размеры.
Диаметр для детали подойдет порядка восьми сантиметров и больше. Для свободного хода поршня внутреннюю поверхность трубы необходимо чисто обработать на токарном станке или шабером.

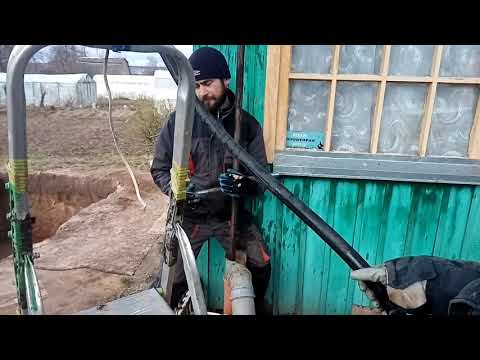

https://youtube.com/watch?v=0N_KOvdK2xU
Самым простым устройством для подачи воды является волновой насос.Чтобы его изготовить необходимо приобрести:
- Ключи гаечные.
- Уплотнительную ленту.
- Шлифовальную машинку.
- Бревно.
- Гофрированную трубу.
- Плашку.
- Кронштейн.
- Втулки с клапанами.
С обеих сторон труба закрывается втулками, одним концом элемент крепится к бревну, другим – к кронштейну. Колебание воды приводит в действие трубу. За счет этого повышается давление и осуществляется перекачка воды.
Подобное устройство подойдет для участков с естественным водоемом. Перед применением бревно необходимо пропитать керосином и олифой, в одинаковых пропорциях. Торцы и запилы пропитываются по шесть раз.
Какие существуют еще самодельные устройства, схема обвязки скважинного насоса хорошо показаны на видео в этой статье.
Как договариваться с бурильщиками
Перед тем, как окончательно выбрать бурильную компанию и подписать договор, желательно выяснить несколько моментов, которые касаются скважины и других нюансов. Задайте эти вопросы сотрудникам компании.
- Каков у вашей компании опыт бурения? Выполняли вы скважины в нашем регионе?
- Какова вероятность найти воду на нашем участке? На какой глубине планируется найти ее?
- Какой диаметр скважины вы рекомендуете и почему?
- Какие подойдут обсадные трубы, из какого материала и толщины?
- Как выполняется прокачка? Сколько времени она обычно занимает?
- Что делать с землей, которая будет поднята после бурения?
- Что входит в вашу услугу «под ключ»: бурение, обсадка, монтаж насоса, подвод воды в дом? Это будет делать одна бригада или разные?
- Какую технику и инструмент вы будете использовать для бурения?
- Какой способ бурения предпочтительный на нашем участке?
- Есть ли гарантия и на какой срок? Что именно входит в гарантийные обязательства?
Кроме того, запрашивайте смету работ и материалов. Уточняйте о том, будут ли дополнительные расходы. Если планируете платить в рассрочку, то обязательно спрашивайте, какой аванс нужен сразу и каков ежемесячный размер платежа, будет ли комиссия, какие варианты оплаты. Узнавайте, уточняйте все и когда уверены, подписывайте договор и вносите оплату!
Опытные специалисты советуют даже тем, кто досконально изучил технологию, помнить и ряд самых простых правил:
Забивка осуществляется не на один год, поэтому на материалах не стоит экономить;
Тем, кто не уверен в себе, стоит заручиться поддержкой специалистов или просто попросить у них консультацию;
Колодцы, трубы и колонки нуждаются в периодической чистке;
Систему (пусть даже недоделанную) очень важно правильно законсервировать на холодное время года.
Как пробурить скважину для воды своими руками
Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.
Для работ необходимо:
- подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
- выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
- установить бурильную установку.
Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.
При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.
Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.
Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.
Гидробурение
Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.
При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.
Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.
Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна
Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.
Бурение ударно-канатным методом
Для этого необходимо использовать специальную вышку.
Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.
Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.
Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.. Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:
Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:
Ударно-канатное бурение
Ручное гидробурение
Как сделать буровой инструмент
youtube.com/embed/64YiGkq208c?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Самый простой способ – купить, взять в аренду или одолжить у знакомых. Но если такой возможности нет, отчаиваться рано. Любое буровое приспособление можно изготовить самостоятельно. Перед тем как пробурить скважину на даче нужно заложить в смету материалы, которые потребуются для его изготовления.
Спиральный и ложковый бур
Несущим элементом конструкции является железный прут. К нему приваривают ряд ножей. Также потребуется диск, распиленный пополам. Его края заостряют. Ножи, скошенные на 20 градусов, привариваются к пруту вдоль продольной оси напротив друг друга. При этом нужно проследить, чтобы диаметр конструкции превышал размеры обсадной трубы.
Еще один способ – приварить по спирали листовой металл. Для этого берется полоса, которую нужно «обернуть» вокруг прута или трубы. Желательно края резца закалить и заточить. Конечно, в гараже, голыми руками этот инструмент изготовить вряд ли возможно. Но если в наличии весь необходимый инвентарь и навыки металлообработки, процедура не составит труда.
Желонка и стакан
Если планируется произвести бурение скважины своими руками с применением желонки, ее можно изготовить из трубы длиной 2-3 метра. Толщина стенки может достигать 1 см. в нижней части предусмотрен башмак с клапаном лепесткового типа. Это пластинка из листового металла, которую прижимает пружина средней упругости.
Нижние торцевые грани затачиваются внутрь. Верхний торец запечатывается железной сеткой. К желонке прикрепляется кронштейн для крепления троса. В такой комплектации в момент удара о грунт разрыхленная порода попадает в стакан, и клапан не дает ей возможности выпасть в процессе подъема. Через каждые 5-10 опусканий его нужно чистить.
Изготовление иглы для абиссинского прокола
Используется толстый металлический прут из твердых сортов стали. Диаметр должен быть таким, чтобы при ударных нагрузках металл не ломался, не сжимался и не гнулся. Наконечник закаляется и затачивается. Суть метода в том, чтобы проколоть ударами кувалды прут в почву. Выбирать ничего не придется. Достаточно после окончания работ вынуть его и вставить обсадную трубу с фильтром.
Начинаем бурение
Для начала установите вышку, она должна быть в 2-3 раза выше штанги. Это прежде всего нужно для удобства извлечения штанги.
Теперь следуйте нашим указаниями по бурению:
С помощью штыковой лопаты выкопайте небольшую яму, это требуется для направления бура.
На начальной стадии бурения довольно легко бурить, вполне можно даже это сделать одному. Но в дальнейшем при погружении обсадной трубы вам обязательно понадобится помощь.
Если после первой попытки не удалось вытащить бур, то нужно повторить процедуру.
Для более детального разбора бурения, вы можете посмотреть видео как пробурить скважину для воды.
Бурение скважин на воду своими руками: виды, способы, рекомендации
Бурение скважин на воду своими руками — процесс сложный, требующий определенных знаний и практического опыта. Главное правило — не спешить, соблюдать технологию, выдерживать ключевые этапы бурения, применять качественные материалы. Как это сделать — читайте в данной статье.
Содержание
1 Виды скважин и их особенности. Как выбрать подходящий вариант
1.1 Колодец абиссинского типа (скважина-игла)
1.2 Особенности скважин на песок
1.3 Глубинная артезианская скважина
2 Как пробурить скважину на воду своими руками
2.1 Подготовка места и необходимых инструментов
2.2 Способы бурения
2.2.1 Шнековый метод: изготовление шнека из подручных материалов
2.2.2 Ударно-канатный способ
2.2.3 С помощью спирального или ложкового бура
2.2.4 Гидравлический способ
2.2.5 Бурение иглы
2.3 Как избежать ошибок при бурении вручную
3 Заключение
Виды скважин и их особенности.
Как выбрать подходящий вариантВодозаборная скважина способна длительное время обеспечить подачу воды как на один, так и сразу на несколько участков. Конструкция представляет собой выработку в земельном грунте, как правило, цилиндрической формы и обеспечивает доступ к подземным водам, расположенным на различных уровнях глубины.
Какую систему выбрать в каждом конкретном случае, рассмотрим ниже.
Колодец абиссинского типа (скважина-игла)
Абиссинская скважина на воду своими руками — самый бюджетный вариант решения проблемы. Конструкция состоит из трубы диаметром 1 дюйм. К ее нижней части монтируют фильтр с острым концом. Именно поэтому колодец получил свое второе название — скважина-игла.
Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования
Острие быстро входит в грунт в процессе бурения и позволяет вырыть котлован необходимой глубины.
Вода сначала проходит через фильтр, после чего стационарный поверхностный насос доставляет ее в кран.
Обратите внимание! Специалисты рекомендуют не забивать трубу, а именно бурить. В противном случае есть риск повредить фильтр и муфты.
Средняя глубина, на которую рассчитан колодец — 5 6 метров. Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния.
Плюсы скважины:
- чтобы ее пробурить, не требуется специальное оборудование — это экономит инвестиции;
- весь процесс занимает 6-8 часов;
- чтобы ее пробурить, не нужно освобождать много пространства в зоне проведения работ — иглу бурят в стесненных условиях;
- минимальный расход труб — колодец имеет острый наконечник, который не опускают в водоупорные слои. Например ил, глину.
Минусы:
- абиссинские колодцы не применяют на каменистой почве. Это конструкции с небольшой мощностью — они не справятся с твердым грунтом;
- если в доме более 6 точек водоразбора, система не справится ввиду низкого дебита. Максимальный выход воды — 3 кубометра в час;
- при низких температурах насос функционировать не будет;
- предельный срок эксплуатации системы — 5-6 лет.
Особенности скважин на песок
Скважина на песок своими руками — идеальное решения для дачи. Водозаборная установка стоит не дорого, при этом объемы подачи на порядок выше, чем в предыдущем варианте. Скважина на песок позволяет получить более качественную воду.
Чтобы вырыть колодец, используют буровую установку. Чтобы сэкономить, возьмите оборудование в аренду — все работы вы выполните самостоятельно.
Устройство представляет собой трубу, низ которой закрыт перфорацией и фильтром. Это предохраняет конструкцию от засоров. Нередко применяют в качестве колонны пластиковые трубы. Это предохранит системы от коррозии. Усиливают прочность пластика еще одной трубой из металла — ее надевают сверху.
Скважина на песок подходит для глубинных залеганий вод — до 100 метров. Такую воду можно пить без дополнительной очистки.
Из песчаной шахты подача происходит погружным насосом. При правильном обслуживании скважины срок ее службы не менее 10 — 12 лет.
Читайте еще: Колодец или скважина — что лучше?
Недостатки:
- в грунте должен быть водоносный песчаный горизонт. Чтобы это выяснить, берут замер почвы и только потом бурят колодец.
Глубинная артезианская скважина
Если вам нужна надежная система подачи воды, пробурите глубинную артезианскую скважину своими руками. Это водозаборное устройство на известняке. Обширный слой пролегает ниже межпластовых вод, расположенных в рыхлых породах.
Глубина такого колодца достигает 200 метров. Сюда практически не проникают примеси, ухудшающие качество воды. Тем не менее она нуждается в фильтрации — концентрация минеральных солей и железа будет в несколько раз выше нормы.
Стенки колодца не требуют дополнительного ухода — загрязнения не проникают внутрь конструкции. Воду подают в дом глубинные насосы.
Главные недостатки артезианской скважины:
- наличие пространства — в пределах 30 метров от сооружения нельзя строить здания и прокладывать электропроводку;
- чтобы вырыть колодец, потребуются большие финансовые вложения.
Преимущества:
- длительные сроки эксплуатации;
- возможность использовать круглогодично;
- идеально подойдет там, где большое количество источников подачи воды.
Как пробурить скважину на воду своими руками
Бурение скважины — процесс сложный. Вам понадобятся знания и навыки. Учитывайте что без специального оборудования максимально доступная глубина — 35 метров. Если этого недостаточно, обратитесь к специалистам.
Подготовка места и необходимых инструментов
Инструменты и оборудование для бурения:
- бур;
- лопата;
- тележка для вывоза грунта;
- помпа;
- емкость с водой.
Главное правило выбора места — определить зону, где водоносный слой расположен максимально близко к поверхности земли.
Способы определения:
- барометр;
- разведочное бурение;
- лозоходство.
Способы бурения
В зависимости от грунта на участке выбирайте один из доступных вариантов бурения скважины. Рассмотрим их более детально.
Шнековый метод: изготовление шнека из подручных материаловРучной шнековый способ — распространенная технология. Используется при обустройстве мелких котлованов — не глубже 35 метров. Технология заключается в том, что бур, имеющий конусный наконечник, вращают, постепенно ввинчивая в землю.
В процессе подъема устройства разрушенный грунт подается на поверхность.
Обратите внимание! Этот метод оправдан только в мягких породах — это отличное решения для абиссинских колодцев.
Недостаток способа — чем глубже колонна, тем труднее поднимать бур из скважины. По этой причине часто используют подъемные устройства.
Чтобы начать работать, достаточно изготовить со шнеком лишь первую штангу.
Как сделать шнек самостоятельно из подручных материалов:
- возьмите стальную трубу — диаметр 10 см;
- на одной стороне сделайте резьбу;
- внизу прикрепите шнек;
- чтобы устройство легче проворачивалось, присоедините рукоятку. Длина — 1,5 метра;
- между штангой и фиксатором монтируйте тройник;
- нарежьте не нем внутреннюю резьбу;
- лопасти делайте из стали толщиной 2 см;
- приварите их к стержню на одинаковом расстоянии.
Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов
Ударно-канатный способМетод заключается в следующем. Труба погружается в скважину под своей массой. Оказывая давление на дно, она дробит камни, твердые породы. Все это поступает внутрь трубы. Ее вытаскивают наверх и очищают от содержимого. Процедуру повторяют много раз.
Чем выше высота, с которой падает труба, и чем она тяжелее, тем эффективнее работы. Нередко снаряд утяжеляют — например, частично заливают бетонной смесью.
Преимущество способа — позволяет бурить грунт любой сложности.
Недостаток — потребуется лебедка. Она поднимет снаряд.
При бурении вручную применяют:
- стакан — забивная труба с острыми краями. Снабжена вертикальными прорезями — через них выбрасывается грунт;
- желонка — предназначена для выемки мягких слоев и обводненного грунта.
Ее делают из металлической трубы. Концы затачивают и развальцовывают. У нее нет вертикальных отверстий, но присутствует клапан.
С помощью спирального или ложкового бураЕсли речь идет о глубокой скважине, самостоятельно пробурить ее не получится. При глубине более 30 метров доверьте дело профессионалам.
Как работает спиральный бур?
Когда вы берете рукоять и вращаете инструмент, острые ножи врезаются в почву. Бур погружается вниз, и вытягивается на поверхность вместе с грунтом. Его отсыпают в сторону от зоны работ. Так делают до необходимых размеров погружения. Если требуется, удлиняют штангу.
Важно! Если спиральное устройство не очищать от земли, его эффективность будет ниже.
Учитывайте, что спиральный бур целесообразно применять только для мелкого гравия, и глины.
Если у вас на участке мокрый песок, суглинки и другие породы, устойчивые к осыпанию, выбирайте ложковый бур. Это инструмент, который имеет цилиндрическую форму с боковыми вертикальными прорезями. Нередко их делают в виде спиралей. Высота бур-ложки — 65-70 см.
Изготовьте его вручную — просто возьмите листовую сталь и сверните ее в рулон необходимого диаметра. Второй вариант — используйте готовую трубу.
При вращении механизма земля проникает в полость конструкции, чтобы ее очистить, цилиндр поднимают на поверхность.
Преимущество бура — он легко оказывается в обсадке, шахта не обрушивается.
Если вы хотите сделать колодец садовым буром, учитывайте, что максимальная глубина колодца получится не более 5-8 метров.
Гидравлический способВам потребуются:
- штанги-фрезы;
- водяная помпа;
- шланг.
Принцип метода состоит в том, что при бурении задействованы мощный поток воды и бур.
Важно! Полностью проворачивать бур нельзя. Крутите штангу попеременно в разные стороны. При таких движениях фреза рыхлит грунт, а жидкость поднимает кверху фрагменты породы из колодца.
Минус метода — не дает обойти камни и твердые породы. Гидравлика вымоет вязкий грунт, а камни осядут на дно.
Плюс — чтобы извлечь рыхлую почву, не нужно вытаскивать бур из ствола колодца.
Длина штанги — 2 м, диаметр внутри трубы — 2,5 см. Между собой штанги фиксируют резьбовыми муфтами. На концах труб делают стандартную резьбу. Муфты обваривают.
В качестве материала для резки используют прочный металл. Идеальный вариант — стальная пружина от грузового автомобиля — она практически не стирается.
Фреза состоит из трех граней. На них делают насечки — этот ход упростит работу бура, а устройство быстрее измельчит породу.
Чтобы начать работать, нужно два приямка с водой. Один большой — рядом с зоной бурения, другой меньше — чуть удаленно. Они выполняют функцию резервуаров. Сперва вода отстаивается, далее ее забирает помпа. Получается замкнутый круг.
Совет! Чтобы вода не попадала в землю, ниши застелите пленкой.
Данный вариант — один из самых простых, все работы можно выполнить без посторонней помощи.
Бурение иглыЕсли вода проходит недалеко от земли, воспользуйтесь следующим методом:
- сделайте длинное отверстие диаметром — 7-9 см. Работайте узким шнеком.
- вставьте внутрь обсадку;
- нарастите трубу.
Как избежать ошибок при бурении вручную
Если вы уверены, что справитесь самостоятельно, изучите распространенные ошибки тех, кто принимается за дело, не имея опыта:
- скважину пробурили не филигранно — вертикальный шурф — главная ошибка. Даже незначительный уклон или изгиб не позволит монтировать обсадную трубу;
- вы переусердствовали — труба прошла через водоносные слои и находится в сухом грунте. Исправляйте ошибку следующим образом. Приподнимите обсадку, замените верхний фрагмент на более короткий — вам нужно заглубить систему до середины водосодержащего слоя;
- вы недоработали — в результате получилась короткая колонна, а нижний пласт грунта не закреплен. Почва засоряет трубу, блокирует закачку воды на поверхность. Проведите очистку колонны желонкой — ее можно сделать самому или купить готовое устройство в строительном магазине. Убедитесь, что весь грунт выбран, после чего нарастите обсадку на необходимую длину;
- неправильно смонтирован погружной насос — при низком расположении его засорит песок. Извлеките оборудование, прочистите фильтр, скважину проработайте желонкой.
Как правильно разместить помпу — самый распространенный вопрос. Включите насос и осторожно поместите его в обсадную трубу. Если появилась вода, значит вы достали до водоносного слоя. Опускайте помпу медленно, пока из колонны не поступит вода с примесью песка. Поднимите систему и зафиксируйте на данной высоте.
Заключение
Пробурить скважину своими руками под воду вполне реально. Главное правило — строго соблюдайте технологию процесса, определите тип конструкции и метод бурения, которые соответствуют грунту на вашем участке. Это основные критерии длительного функционирования устройства.
- Автор: Пётр Владимирович Садовников
- Распечатать
Здравствуйте! Меня зовут Пётр Владимирович. Мне 63 года. По образованию — инженер-механик.
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Меры предосторожности при бурении скважин на воду
Успешный международный проект по бурению скважин на воду — это проект, который достигает своей цели, не причиняя вреда тем, кто в нем участвует. Надлежащая подготовка, ситуационная осведомленность, плановая очистка и регулярное техническое обслуживание обеспечивают основу для обеспечения чистой водой тех, кто больше всего в ней нуждается в развивающихся странах.
Чтобы обеспечить успех, выполняйте следующие меры безопасности до, во время и после проекта:
1. Копайте глубже
Прежде чем копать землю, изучите образовательные ресурсы, чтобы получить рекомендации по безопасной подготовке, которые помогут в путешествии и адаптации к новым условиям. Окружающая среда. Посетите веб-сайты партнерских благотворительных организаций и государственных органов, чтобы получить общую информацию о поездках и правилах страны. Общайтесь с опытными организациями, читайте блоги и задавайте вопросы, чтобы вам было комфортно безопасно завершить свой проект.
2. Поезд перед отправлением
Как безопасно бурить скважины на воду? Начните с ознакомления с буровым оборудованием и обеспечьте надлежащее обращение с ним, используя учебные материалы. Просмотрите видеоролики о настройке переносной буровой установки для бурения скважин на воду и эксплуатации оборудования. Вы также можете посетить программу обучения от известных производителей или через благотворительные организации.
3. Защитный пакет
Возьмите с собой удобную одежду, но избегайте свободной одежды, которая может попасть в движущиеся части. Упакуйте рабочие ботинки, чтобы они должным образом закрывали ноги, и каски для защиты от травм головы. В зависимости от окружающей среды солнцезащитный крем или переносной навес обеспечивают защиту от потенциально вредных ультрафиолетовых лучей. Приобретите наш миссионерский набор для получения дополнительных принадлежностей и узнайте, как упаковать нужное снаряжение и что вам следует ожидать, когда оно будет там.
Миссионерский набор «Одинокая звезда»
4. Делегат во избежание путаницы
Назначьте каждому члену команды роль. Это позволяет избежать путаницы в отношении отдельных обязанностей и обеспечивает бесперебойную работу. Перед отъездом узнайте о ролях участников группы учений.
5. Быстрая проверка для безопасного запуска
Предотвратите несвоевременный ремонт или травмы, посвятив несколько минут осмотру и обслуживанию оборудования перед бурением. Заведите привычку проверять наличие надлежащей смазки, чтобы продлить срок службы сверла. Эти рекомендации проведут вас через весь процесс.
6. Безопасная установка на площадке
Начните процедуру безопасной установки, обвязав рабочую площадку веревкой, чтобы посторонние не могли бродить по буровой площадке. Затем разложите инструменты на сухой земле. Разместите переносную буровую установку для водяных скважин в затененном месте, если это возможно, и правильно закрепите ее на устойчивом основании.
7. Открытые глаза и уши
Предотвращайте проблемы с безопасностью, уделяя пристальное внимание окружающей среде и полностью понимая задачу. Будьте внимательны к любым опасностям или звукам, указывающим на потенциальную проблему, например, к визгу оборудования. Быстро изолируйте любые проблемы и обратитесь к руководству оператора и этому видео с советами по устранению неполадок. Используйте наш комплект для бурения скважин на воду для быстрого ремонта и регулировки.
8. Обязаться провести очистку до ее завершения
Ржавые трубы и буровые наконечники способствуют преждевременному износу оборудования и могут стать причиной возникновения опасностей на рабочем месте, например инфицирования ранее существовавших порезов. Промойте загрязнённые бурильные трубы, чтобы избежать скользких движений и предотвратить ржавчину. Буровая установка для водяных скважин, смонтированная на прицепе, обеспечивает повышенную мобильность, а встроенные стеллажи для бурения обеспечивают безопасное хранение труб. Обязательно установите на место колпачки для защиты резьбы перед тем, как поместить трубу в прицеп. Чтобы защитить сверла, удалите почву, а затем смажьте их маслом перед хранением. Резьбу коробки следует очистить от грязи и жира проволочной щеткой. Любые потенциальные опасности, такие как обломки сверления, должны быть удалены с участка во избежание травм. Рекомендации по очистке оборудования см. в руководстве оператора.
Основные рекомендации защищают вашу команду от травм и предотвращают дорогостоящее обслуживание. Если у вас возникнут дополнительные вопросы, ознакомьтесь с руководством по эксплуатации или свяжитесь с нами.
Водные ресурсы Jacana SMART. Руководства, рекомендации и инструменты бесплатно.
Руководства разрабатываются в сотрудничестве с другими членами группы SMART Center.
SMART = S простой M рыночный A недорогой R ремонтный T технологии
Jacana разрабатывает такие ресурсы, как учебные материалы, руководства и инструменты. Если вы заинтересованы в одном из этих ресурсов, просто введите свое имя и адрес электронной почты, и мы вышлем их вам бесплатно. По этой причине нам нужны ваши контактные данные. Пожалуйста ознакомьтесь с нашей политикой конфиденциальности.
Бурение SHIPO сочетает в себе шламовое, ударное и струйное бурение. Он включает в себя аспекты ротационно-струйной и баптистской техники бурения.
Метод бурения SHIPO позволяет бурить в несцементированных отложениях из песка и глины, мелкого гравия и выветрелых пород, также теперь можно бурить твердые слои с помощью новых сверл с вольфрамовыми наконечниками. Для гравия или камней размером от 1 до 3 см можно использовать открытую долото в сочетании с ручным шлифованием.
Хочу бурение скважин ручное ШИПО
Имя
Фамилия
Электронная почта *
В этом руководстве объясняется, как изготовить буровое оборудование SHIPO из местных материалов
Мне нужно руководство «Изготовление бурового оборудования SHIPO»
Имя
Фамилия
Электронная почта *
youtube.com/embed/3QHpT1xYuss» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>В этом руководстве объясняются основы:
- гидрологии,
- качество воды и
- геология
и подробнее о:
- горизонтальное электропрофилирование (ГЭП) и
- вертикальное электрозондирование (ВЭЗ)
с использованием точного, но очень доступного оборудования, которое можно изготовить из материалов, уже доступных в развивающихся странах.
Я хочу руководство «Расстановка скважин»
Имя
Фамилия
Электронная почта *
В данном руководстве объясняется, как изготовить электрооборудование для определения местоположения скважины, используемое при горизонтальном электропрофилировании (ГЭП) и вертикальном электрозондировании (ВЭЗ).
Оборудование несложное и изготовлено из обычных доступных и доступных местных материалов. Тем не менее, он использует те же принципы и поэтому так же точен, как и профессиональное оборудование VES. Профессиональное оборудование VES проще и быстрее в использовании.
Хочу инструкцию «Изготовление оборудования ВЭС»
Имя
Фамилия
Электронная почта *
Многие колодцы, вырытые вручную, пересыхают в конце засушливого сезона, потому что забирается больше воды, чем поступает в результате естественного пополнения. Причинами ограниченного пополнения запасов подземных вод являются обильные осадки в короткие сроки, (изменение климата), уплотнение верхнего слоя почвы, эрозия из-за потери растительности и т. д. Варианты увеличения пополнения запасов подземных вод — надземные или подземные дамбы, посадка деревьев и растений, таких как как ветивер, создание контурных каналов и т. д. Другой вариант – так называемая «зарядка трубки». Этот недорогой вариант сочетает в себе просверленное вручную отверстие с дренажной трубкой, фильтром и небольшим прудом. Дождевая вода, которая в противном случае стекала бы в реки или испарялась, таким образом проникает в землю и достигает первого водоносного горизонта.
Загрузите бесплатное руководство от MetaMeta по адресу www.metameta.nl/publications
Также посетите:
- https://justdiggit.org
- www.gaia-movement.org
Заинтересованы в пополнении грунтовых вод
Имя
Фамилия
Электронная почта *
Твоя рука, выкопанная в колодце, пересыхает? Стенка вашего колодца неустойчива и опасно копать глубже? Часто дно вашего колодца песчаное. В этом случае может помочь дрель Мзузу. Узнайте, как это делается.
Рекомендуется добавить простую систему пополнения запасов грунтовых вод, чтобы повысить уровень грунтовых вод. Узнайте, как с помощью SMART Center Zambia.
Также узнайте, как сделать набор буровых установок Mzuzu, повысить уровень грунтовых вод, сделать насосы и установить их с помощью других ресурсов на этой странице.
Хотите узнать больше о бурении скважин Мзузу
Имя
Фамилия
Электронная почта *
Бурение Мзузу можно использовать для углубления существующего колодца, вырытого вручную, или для создания новой «скважины».
Бурение по Мзузу — один из самых доступных методов, но подходит не для всех условий.
Многие колодцы, вырытые вручную, пересыхают (из-за изменения климата). Копать глубже часто бывает опасно, особенно когда стенка колодца неустойчива и разрушается. В этих случаях состояние почвы часто идеально подходит для бурения Мзузу. Позвольте нам помочь вам узнать, может ли этот метод работать в вашем регионе.
Узнайте, как использовать сверло Мзузу ниже.
Хотите узнать больше о производстве бурового оборудования Mzuzu
Имя
Фамилия
Электронная почта *
Пусть люди покупают электрические насосы, которые слишком велики и дороги для их личных нужд. Это не только приводит к ненужным затратам, но и создает ненужную нагрузку на колодец или скважину (засасывание песка и грязи).
В этом документе описываются выбор, установка и практические вопросы (такие как защита насоса, размер проводов и труб), которые следует учитывать при использовании электрических погружных насосов. Процедура выбора применима для всех типов насосов. В других главах основное внимание уделяется небольшим насосам постоянного тока (которые могут быть подключены непосредственно к солнечным батареям), например, подходящим для одного домашнего хозяйства с небольшим садом и небольшим количеством домашнего скота.
Интересует руководство по выбору и установке электрического (солнечного) насоса
Имя
Фамилия
Электронная почта *
Канатный насос состоит из колеса и бесконечного каната с поршнями из резины автомобильной шины или полиэтилена высокой плотности. Поршни крепятся к тросу с интервалом в метр и входят с зазором 1 миллиметр в трубу насоса (также называемую подъемной магистралью). Трос и поршни перемещаются рукояткой с колесиком и опускаются на дно скважины, где через направляющую коробку входят в трубу насоса из ПВХ. Между поршнями вода теперь поднимается на поверхность и выходит через горизонтальную выпускную трубу, которая имеет больший диаметр, чем труба насоса. Колесо и рукоятка крепятся на конструкции сверху колодца или скважины. Канатные насосы можно использовать в ручных колодцах диаметром 3 метра и более и в скважинах диаметром 2 дюйма и более. Производительность и диаметр трубы водяного насоса зависит от глубины скважины:
- 70 литров в минуту с трубкой насоса 1¼” для уровня воды до 5 метров
- до 9 литров в минуту с трубой насоса ½ дюйма до уровня воды до 35 метров и промежуточных значений.
Название модели А связано с тем, что конструкция насоса имеет форму буквы «А». В этом руководстве подробно рассказывается, как производить эту модель.
Интересует ручной канатный насос модель 1
Имя
Фамилия
Электронная почта *
Водяной насос EMAS I может быть изготовлен из разных размеров труб ПВХ и мрамора. По сравнению с канатным насосом насос EMAS производит воду под давлением. Таким образом, вы можете накачать воду на более высокий рычаг, чем там, где находится насос. Насосы EMAS также дешевле и проще в изготовлении. Урожайность, однако, в целом меньше, чем у канатного насоса.
На www.emas-international.de есть масса полезной информации и видеоинструкций, а также о других недорогих технологиях. Советуем посмотреть.
Интересует ручной насос EMAS
Имя
Фамилия
Электронная почта *
Резервуар для воды может хранить дождевую воду для бытовых нужд или для орошения огорода. В этом руководстве описывается, как сделать недорогие резервуары для хранения цемента, такие как резервуары из соломы или бамбукового мата и кирпичные резервуары
. Требуется небольшое количество цемента. Стены армированы стальной проволокой. Резервуар можно разместить под крышей для сбора дождевой воды или рядом с колодцем с насосом для хранения поливной воды.
Рекомендуется добавить простую переливную трубу для подпитки грунтовых вод, чтобы хранить излишки воды в земле, чтобы ее можно было накачать позже.
Заинтересован в проволочном резервуаре для цемента
Имя
Фамилия
Электронная почта *
Канатный насос в виде брашпиля крепится на столбах рядом со скважиной или вырытым вручную колодцем. Модель лебедки обычно используется в качестве семейного или фермерского насоса, а не в качестве общественного насоса. Модель брашпиля намного дешевле, чем модель А. Производительность и диаметр трубы насоса зависят от глубины скважины (но такие же, как у модели А):
- 70 литров в минуту с трубкой насоса 1¼” для уровня воды до 5 метров
- до 9 литров в минуту с трубой насоса ½ дюйма до уровня воды до 35 метров и промежуточных значений.
В этом руководстве подробно описано, как производить такие модели.
Интересует канатный насос для брашпиля
Имя
Фамилия
Электронная почта *
Этот документ включает в себя ряд доступных гигиенических решений с акцентом на варианты для домохозяйств, которые можно изготовить из местных материалов.
