        Гигрометры

        О сновной частью волосного гигрометра (рис. 9) является обезжиренный человеческий волос, обладающий свойством изменять свою длину под влиянием изменения влажности. При уменьшении относительной влажности волос (1), укрепленный на раме (7), укорачивается, при увеличении – удлиняется. Верхний конец волоса прикреплен к регулировочному винту (10), с помощью которого можно менять положение стрелки (5) на шкале (6) гигрометра. Нижний конец волоса соединен с блоком ввиде дужки, сидящей на стержне. Грузик этого блока служит для натяжения волоса. На оси блока укреплена стрелка, свободный конец которой при изменении влажности перемещается по шкале.

        Цена деления шкалы гигрометра – 1% относительной влажности. Деления на шкале неравномерны: при небольших значениях влажности они крупнее, при больших – мельче, поскольку изменение длины волоса идет быстрее при малых величинах и медленнее при больших ее значениях.

        Гигрометр рассчитан на работу при температурах окружающего воздуха от -50 до +55ºС.

        Прибор устанавливают в той же психрометрической будке, где помещается станционный психрометр, закрепляя на штативе между сухим и смоченным термометрами. При продолжительном действии гигрометры становятся менее чувствительными к изменению влажности: волос вытягивается и загрязняется, поэтому приходится часто сверять прибор с психрометром и находить поправки. Для этого применяется графический прием. На координатную сетку наносят точки одновременных наблюдений относительной влажности по психрометру и гигрометру за длительный период (например, за осенние

        месяцы). Через середину полосы, где точки легли более густо, проводят плавную линию так, чтобы по обе стороны от нее было по возможности одинаковое количество точек (рис. 10). В дальнейшем, пользуясь этой линией, для любого показания гигрометра можно найти соответствующее значе-ние относительной влажности по псих-рометру. Например, если отсчет по гигрометру был 75%, то исправленное значение относительной влажности будет 73%.

        Д

        Рис. 10. График поправок гигрометра

        ля более удобного пользования графиком составляют переводную таблицу. В первом вертикальном столбце (десятки) и в первой горизонтальной строке (единицы) дается шкала гигрометра. В клетки выписываются значения относительной влажности, снятые с кривой. Пользуясь таблицей, по показаниям гигрометра находят исправленные значения относительной влажности. Регулировка гигрометра (установка стрелки на соответствующее деление шкалы) должна быть проведена до составления графика поправок.

        Практическое задание №1

        Знакомство с психрометрическими таблицами

        Принадлежности: психрометрические таблицы.

        Порядок выполнения задания

        1. Ознакомиться с психрометрическими таблицами путем проработки пояснений к ним и разбора примеров.

        2. Пользуясь психрометрическими таблицами, определить характеристики влажности воздуха (td,, e, f, d).

        Контрольные вопросы

        1. Почему при наблюдениях по психрометрам необходимо учитывать агрегатное состояние воды на батисте?

        2. При каких значениях атмосферного давления поправка к упругости водяного пара вводится со знаком + и почему?

        3. Вводится ли поправка на давление к упругости водяного пара при наблюдениях по аспирационному психрометру?

        Отчет по заданию должен содержать

        Выполненные примеры.

        Практическое задание №2

        Наблюдения по станционному психрометру

        Принадлежности: станционный психрометр, барометр, Психрометрические таблицы (1972).

        Порядок выполнения задания

        1. Ознакомиться с устройством и зарисовать схему психрометра.

        2. Отсчитать десятые доли градусов по возможности одновременно и быстро на обоих термометрах, после чего отсчитать и записать целые градусы.

        3. Снять отсчет по барометру.

        4. Найти в сертификатах термометров шкаловые поправки и ввести их к отсчетам.

        5. Ввести поправки к отсчету по барометру.

        Таблица 6

        № отсчета

        Атмосферное давление

        Станционный психрометр

        Характеристики влажности

        сухой термометр

        смоченный термометр

        Отсчет

        Поправка

        Исправлен-ная величина

        Отсчет

        Поправка

        Исправлен-ная величина

        td

        e

        f

        d

        6. По психрометрическим таблицам определить характеристики влажности воздуха. Для этого находят колонку, соответствующую исправленному значению температуры воздуха t (показания

        сухого термометра), и в горизонтальной строке по значению t′ (исправленное значение смоченного термометра) находят значения: точки росы td, упругости водяного пара е, относительной влажности f и дефицита влажности d.

        7. Результаты наблюдений записать в виде таблицы 6.

        Контрольные вопросы

        1. Где и как устанавливается психрометр на метеорологической станции?

        2. От чего зависит разность показаний сухого и смоченного термометров?

        3. При какой температуре наблюдения по психрометру не производятся и почему?

        4. Могут ли отсчеты температуры по сухому и смоченному термометрам быть одинаковыми и в каком случае?

        Отчет по заданию должен содержать

        Отсчеты по психрометру и результаты первичной обработки.

        Практическое задание №3

        Наблюдения по аспирационному психрометру

        Принадлежности: аспирационный психрометр, дистиллированная вода, пипетка для смачивания, штатив для укрепления психрометра, барометр, Психрометрические таблицы.

        Порядок выполнения задания

        1. Ознакомиться с устройством прибора.

        2. Укрепить психрометр в штативе и провести наблюдения в следующем порядке. Набрать в резиновую грушу воду, надеть на нее зажим, подогнать воду в пипетке до указанной метки на стекле. Затем ввести пипетку в трубочку, где находится резервуар термометра, обвязанного батистом. Выждав 3–5 с для того, чтобы батист пропитался водой, открыть зажим и тем самым опустить воду в грушу. Завести ключом вентилятор и заметить по часам время. Через 4 мин после смачивания и завода сделать отсчеты. При наблюдениях, как и по станционному психрометру, сначала быстро отсчитывают и записывают десятые доли градусов и только после этого целые градусы.

        1. Снять отсчет по барометру.

        2. Найти в сертификатах термометров инструментальные (шкаловые) поправки и ввести их к показаниям термометров.

        3. Ввести поправки к отсчету по барометру.

        4. По исправленным показаниям сухого и смоченного термометров и по величине давления с помощью психрометрических таблиц определить характеристики влажности воздуха.

        5. Результаты наблюдений записать по форме, приведенной в таблице 6.

        Контрольные вопросы

        1. Чем отличается аспирационный психрометр от станционного?

        2. Влияет ли скорость ветра на показания аспирационного психрометра?

        Отчет по заданию должен включать

        Результаты наблюдений.

        Практическое задание №4

        Определение влажности воздуха с помощью гигрометра

        Принадлежности: волосной гигрометр, таблица (данные одновременных наблюдений относительной влажности по психрометру и гигрометру), миллиметровка.

        Порядок выполнения задания

        1. Ознакомиться с устройством гигрометра.

        2. Используя таблицу с данными одновременных наблюдений относительной влажности по психрометру и гигрометру, построить график сравнения показаний гигрометра и психрометра.

        Контрольные вопросы

        1. Почему деления шкалы волосного гигрометра неравномерные?

        Что такое психрометр? (с изображением)

        `;

        Наука

        Факт проверен

        Психрометр — это прибор для измерения влажности. Это тип гигрометра, семейство устройств, предназначенных для измерения относительной влажности. Психрометры являются одними из самых простых гигрометров, и их можно даже сделать дома с помощью нескольких материалов из хозяйственного магазина. Их также можно купить через каталоги научных товаров, а также в магазинах, где продаются расходные материалы для измерения климатических условий, таких как температура и атмосферное давление.

        Для измерения относительной влажности в окружающей среде психрометр опирается на тот факт, что влажность меняет скорость испарения. Устройство состоит из двух термометров. Одним из них является термометр с сухой колбой, который подвергается воздействию окружающего воздуха для измерения температуры. Второй — термометр с влажным термометром, колба которого погружена во влажный материал.

        Процесс испарения приводит к охлаждению смоченного термометра, что приводит к более низким показаниям, чем у сухого термометра. Чем она суше, тем быстрее будет испаряться вода и тем радикальнее будет охлаждающий эффект. Люди могут сравнить две температуры и определить влажность на основе разницы. Когда два термометра имеют одинаковые показания, относительная влажность составляет 100%. В редких случаях термометр с влажной колбой будет теплее, потому что он настолько холодный, что вода образует лед, а лед изолирует колбу.

        Психрометрическая таблица часто печатается на задней стороне устройства или прилагается к упаковке, чтобы люди могли быстро проверить относительную влажность после того, как они сняли показания. Диаграммы также доступны в Интернете и в руководствах, прилагаемых к некоторым типам научных инструментов. Люди, которые делают психрометр дома, могут воспользоваться опубликованными таблицами для чтения своих устройств. Простой самодельный психрометр можно сделать из пары термометров с муслиновой оберткой для одной из колб, чтобы вода поступала в колбу для испарения.

        В варианте, известном как пращевой психрометр, устройство предназначено для раскачивания в воздухе для ускорения процесса испарения. Другие устройства, известные как вентилируемые или аспирационные психрометры, предназначены для работы с вентиляторами, вентилирующими смоченный термометр. Это также ускоряет испарение и позволяет воде испаряться более равномерно, чтобы показания были более точными. Следует соблюдать осторожность, чтобы не нагревать термометр и не размещать его в местах, которые могут исказить показания.

        Мэри МакМахон

        С тех пор, как несколько лет назад она начала работать на сайте, Мэри приняла захватывающая задача быть исследователем и писателем AllTheScience. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

        Мэри МакМахон

        С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем AllTheScience. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

        Вам также может понравиться

        Рекомендуется

        КАК ПРЕДСТАВЛЕНО НА:

        Изучение важных терминов и понятий

        Психрометр представляет собой базовый гигрометр, состоящий из двух идентичных термометров, согласно определению. Колба одного термометра поддерживается во влажном состоянии за счет испарительного охлаждения, что приводит к более низким показаниям температуры, чем у термометра с сухим термометром. Психрометр – прибор, определяющий влажность воздуха. Это делается путем сравнения температуры сухой колбы термометра с влажным термометром, из которого испарилась влага.

        Психрометр используется для одновременного измерения температуры сухого и смоченного термометров. Влажный фитиль, помещенный над колбой термометра, определяет температуру влажного термометра.

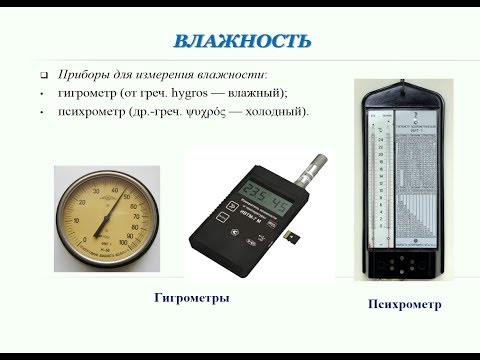

        Гигрометр и психрометр

        Гигрометр — это устройство, определяющее наличие водяного пара в воздухе, почве или ограниченных пространствах. Приборы для измерения влажности часто используют температуру, давление, массу и механические или электрические изменения в веществе в результате поглощения влаги. Используя калибровку и вычисления, эти наблюдаемые величины можно использовать для определения влажности. Температура конденсации (также известная как точка росы) или изменения электрической емкости или сопротивления используются современным электронным оборудованием для оценки колебаний влажности.

        Психрометр, широко известный как влажный и сухой термометр , состоит из двух калиброванных термометров, один из которых сухой, а другой смоченный дистиллированной водой на носке или фитиле. При температурах выше точки замерзания воды испарение воды из фитиля снижает температуру, в результате чего показания термометра с влажным термометром ниже, чем у термометра с сухим термометром. Однако, когда температура воздуха ниже точки замерзания, необходимо нанести на смоченный термометр тонкий слой льда, чтобы обеспечить точность. Из-за тепла сублимации температура по влажному термометру в конечном итоге будет ниже, чем по сухому термометру, хотя это может занять много минут непрерывной работы психрометра.

        Психрометр Каппеллера

        Разность температур, показанная с помощью влажного и сухого термометров, и температура окружающей среды, показанная с помощью сухого термометра, используются для расчета относительной влажности (RH). На психрометрической диаграмме пересечение температур влажного и сухого термометров также можно использовать для расчета относительной влажности. Сухой и влажный термометры будут совпадать, когда воздух полностью насыщен, и чем больше разница, тем суше воздух.

        Психрометры широко используются в метеорологии и индустрии ОВК для проверки надлежащего уровня хладагента в жилых и коммерческих системах кондиционирования воздуха.

        Ручное вращение психрометра с прикрепленными к ручке термометрами в потоке воздуха на открытом воздухе, пока обе температуры не стабилизируются. Хотя электронные датчики становятся все более удобными, они по-прежнему используются для полевых измерений. Вращающийся психрометр работает аналогично трещотке или футбольной погремушке, за исключением того, что два термометра соединены с устройством, напоминающим трещотку или футбольную погремушку.

        Как работает психрометр и как его калибровать?

        Принципы психрометрии могут быть применены к любой физической системе, включая парогазовые смеси, хотя наиболее часто представляет интерес система смешения водяного пара и воздуха, которая используется в системах отопления, вентиляции и кондиционирования воздуха, а также как метеорология.

        Говоря человеческим языком, наш тепловой комфорт в значительной степени зависит не только от температуры окружающего воздуха, но и от количества присутствующего водяного пара. Механизм работы психрометра, как известно, требует использования двух термометров.

        Каждый термометр подвешен внутри полированной металлической вертикальной трубки, которая затем подвешена во второй металлической трубке чуть большего диаметра, которая служит для отделения термометров от лучистого нагрева в этой установке. Вентилятор прогоняет воздух по трубкам с постоянной скоростью, которая регулируется часовым механизмом (в некоторых современных версиях используется электрический вентилятор с электронной регулировкой скорости). «Воздух всасывается между концентрическими трубками, а также через внутреннюю.

        Трудно достичь максимального теоретического понижения температуры по влажному термометру, особенно при низкой относительной влажности. В Руководстве Всемирной метеорологической организации говорится, что «психрометр с подогревом работает исходя из предположения, что нагрев не изменяет содержание водяного пара в воздушной массе. хранится в замороженном виде

        Использование психрометра

        • Психрометры уже давно используются при проектировании архитектурных систем вентиляции

        • На некоторых судах основным методом измерения температуры по влажному термометру является электрический психрометр.

        • Они используют его в качестве резервного для автоматически монтируемых датчиков температуры воздуха и точки росы.

        • В музыкальных инструментах, таких как пианино, гитары и скрипки, психрометры используются для измерения уровня влажности.

        • Краски чувствительны к влаге, поэтому они широко используются в лакокрасочной промышленности.

        Заключение

        Испарительное охлаждение поддерживает влажность колбы одного термометра, что приводит к более низким показаниям температуры, чем у сухого термометра.
