Чертеж деревянный туалет: Дачный туалет своими руками: 48 чертежей + фото
Построить туалет своими руками: чертежи, размеры
В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.
Дизайн дачного туалета может быть простым или замысловатымСодержание статьи
Схема уличного туалета
Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.
Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм.
Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.
Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.
Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.
Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом.
Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.
Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.
По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Пошаговая инструкция строительства уличного туалета тут.
Туалет типа «Шалаш» (треугольный)
Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже.
В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.
Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.
Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.
Имея чертежи треугольный туалет на даче построить проще простогоНа фото справа обрешетка сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.
Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ.
Их крепят к каркасу саморезами, сверху настилают кровельные материалы.
Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.
Чертеж туалета «Теремок»
Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

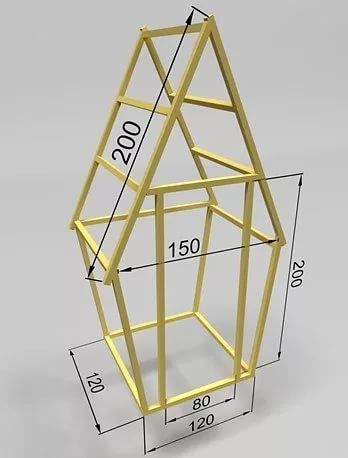

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…
Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.
Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери.
Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.
Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))
Дачный уличный туалет в виде голландского домикаМожно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.
Уличный туалет-каретаВот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…
Каркас характерной формыОбратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.
Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.
Обшивка стенВнутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.
Покраска и декорирование«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.
Вид изнутри на окнаПосле всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…
Еще и чемоданы в багажнике))Теплая уборная
Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.
В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.
О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).
Комбинированный душ-туалет
Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.
Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Второй проект туалета и душа под одной крышей.
Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Как вы догадались, строение просто увеличивают в два раза в ширину.
Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.
Чертежи дачного деревянного туалета теремок для строительства своими руками: фото проектов с размерами
Первоочередной задачей при приобретении дачного участка является сооружение туалета. Конструкция этого сооружения не сложная, но тем не менее нужно сделать схематический чертеж дачного туалета, чтобы избежать нежелательных последствий при строительстве. Есть несколько видов санузлов для улицы, рассмотрим их подробно. Кроме этого, разберем пошагово, как построить деревянный туалет на даче своими руками.
Чертеж с размерами дачного туалета
Схема с размерами и проект дачного туалета
Вернуться к оглавлению
Содержание материала
- 1 Виды туалетов
- 1.
1 Люфт-клозет - 1.2 Пудр-клозет
- 1.3 Биотуалет
- 1.
- 2 Кабинка с выгребным резервуаром
- 3 Выбор места под туалет
- 4 Кабинка туалетная
- 5 Фундамент или подпорки
- 6 Обшивка
- 7 В заключении
1 Люфт-клозетВиды туалетов
Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.
Схема и проект деревянного туалета для дачи
Готовый собранный туалет из дерева на даче
Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов.
Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.
Люфт-клозет
В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.
Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома
Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.
В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета
Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче
Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.
Пудр-клозет
Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.
Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче
Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке
Плюсом этих туалетов является использование отходов в качестве удобрений.
При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.
Биотуалет
Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче
Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.
Вернуться к оглавлению
Кабинка с выгребным резервуаром
Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.

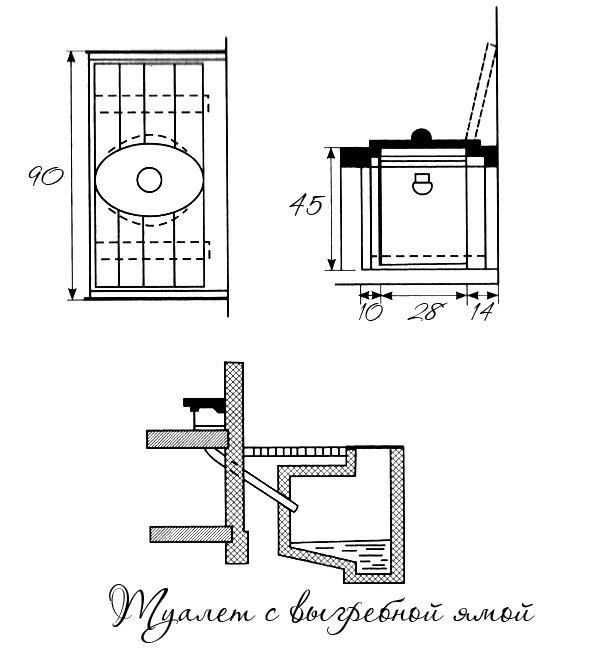

Проект туалета с выгребным резервуаром на даче
Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.
При заполнении ямы на 2/3, ее откачивают. Есть некоторые недостатки этого сооружения: неприятные запахи в теплую погоду; загрязнение грунта.
Важно! При нахождении донных вод рядом с поверхностью, яма с отходами должна быть полностью герметичной, для предотвращения загрязнений.
Вернуться к оглавлению
Выбор места под туалет
Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:
- Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке
Готовый собранный туалет на даче - Туалет должна находиться в срытом месте за большим строением или в конце участка.
- Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
- При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке
- Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.
Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участкеЭто обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.
Вернуться к оглавлению
Кабинка туалетная
Как мы уже писали ранее, домик лучше соорудит из дерева.
Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.
Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи
Вариант отделки туалетной кабинки из дерева
Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.
Вернуться к оглавлению
Фундамент или подпорки
Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:
- Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича. Существующие варианты обустройства фундамента под уличный туалет
- Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.
- Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
- На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу. Процесс сборки каркаса туалета
Окончательная отделка уличного туалета - Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
- Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей
- Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
- Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.
Смотрите в видео как быстро изготовить фундамент под дачный туалет.
Вернуться к оглавлению
Обшивка
Уборную можно покрыть с внутренней стороны панелями ПВХ, они удобны, экологичны, и примитивны в уходе. Для наибольшего комфорта в уборную протягивают свет, для ночного посещения, тем более, если на участке проживают до поздней осени.
Процесс обшивки каркаса уличного туалета
Вернуться к оглавлению
В заключении
Из перечисленного выше ясно, что строительство дачной уборной из дерева самостоятельно не составит труда. Какую конструкцию соорудить, решать хозяину, есть возможность просто выкрасить, или облицевать различным материалом. Если для вас это сложно, то можно приобрести готовый санузел для улицы по недорогой цене. Многие уже оценили удобство покупных туалетов.
