Чертеж дачного туалета — Бобёр.ру

Трудно представить нашего человека без дачного участка в пригороде, но еще труднее — дачный участок без обустроенного туалета. Пусть у вас на даче нету дома для проживания, но все-таки, есть необходимость чтобы построить туалет. Даже если Вы приехали на участок на непродолжительное время, для того чтобы поработать, полить землю или отдохнуть, в любом случае вам будет нужен туалет. Инструкция постройки очень простая, и при этом постройка обходится недорого.

Прежде чем начинать строить дачный туалет своими руками фото чертежи нужно найти предварительно, а потом выбирать место под постройку.

Какие действия следует провести для постройки туалета на даче своими руками

Несмотря на первый взгляд, простоту конструкции туалета на дачном участке, он относится к основным постройкам. Самой главной постройкой на участке является санузел, многие подтвердят, что за городом, без него просто невозможно находиться.

Конечно, туалет, который построен на улице ничем не заменит комфортной уборной, он обеспечит лишь некоторые удобства. Но без него невозможно полноценно работать на приусадебном участке.

Санитарные нормы постройки туалета нужно знать и создавать постройку, заданную ими.

Строительство туалета не составляет особой сложности и не требуется привлекать специалистов.

Но в постройки нужно соблюдать некоторые особенности.

Основные нормативы:

Удобное место под постройку туалета. Не удачное место может привести к загрязнению зоны вокруг сооружения, почвы, воды. Поэтому не соблюдение санитарных норм и незнание может привести к проблемам со здоровьем и к привлечению штрафов санитарной службы.
Удостовериться что строительство не создаст неудобства соседям.
Обдумать метод, как будет происходить опустошение выгребной ямы.
Если уровень грунтовых вод высокий, то постройка туалета должна быть хорошо заделана, во избежание загрязнения воды.

Как выбрать и выстроить дачный туалет своими руками фото и какие бывают виды их конструктивного исполнения:

Вариантов для выбора постройки туалета достаточно, но на выбор может повлиять:

Бюджет, выделенный для постройки туалета;
Частота использования данного сооружения;
Уровень высоты грунтовых вод;
Средства, выделенные на ремонт и утилизацию отходов.

Туалет построенный с использованием выгребной ямы

Самыми популярными и наиболее распространенными являются туалеты где основой является выгребная яма. В ней находятся отходы, которые потом впитываются в почву, но иногда все же нужно вызывать машину ассенизаторской службы для очищения ямы.

От того насколько глубокая яма для отходов зависит частота очистки и вызова ассенизаторов, но эта процедура может быть очень редкой. В основном проблему утилизации можно решить с помощью земли, щебня, песка которым засыпают яму. После приходится выбирать нужную площадку под постройку.

Туалет можно построить из разных материалов это может быть:

доски;
металлический профиль;
кирпич;
шифер.

Самой важной частью в постройке являются вентиляция и качество каркасной основы.

Строительство деревянного туалета своими руками, чертежи

Основное предпочтение отдается постройкам из дерева. Стоимость постройки не большая и не требует особых навыков. Деревянный туалет можно построить в стиле бревенчатой избушки или маленького домика. Если чертеж дачного туалета придумать самостоятельно, то можно получить не только нужную, а еще и постройку, которая украсит ваш участок. В качестве отделки можно взять вагонку.

Достоинством деревянного туалета является то, что его можно легко переставить на новое место.

Недостатки деревянных построек.

под влиянием солнца древесина деформируется, быстро высыхает и лопается;
выгорание дерева от действия ультрафиолета;
влажность и сырость способствует деформации каркаса постройки;
вследствие сырости образовываются грибки, которые разрушают древесину, и она начинает гнить и выделять неприятные запахи.

Для того чтобы продлить срок службы постройки, ее необходимо обработать специальными средствами в виде пропитки. Дерево можно обработать грунтовкой и покрыть краской.

Строительство туалета из металлопрофиля: фото и характеристика

Для постройки туалета из металлопрофиля нужно построить каркас из древесины.

Можно так же построить каркас из профильных труб, которые можно соединить сваркой, но для этого нужно иметь некоторый навык. Каркас обшивается профильными листами и укрепляется саморезами или заклепками. Недостатком этой конструкции является сильное нагревание на солнце, поэтому желательно найти заранее место в тени. Чтобы туалет не так нагревался и было прохладно внутри, можно использовать для обивки пенополистирольные листы.

Достоинством данной конструкции является защита от влаги, так как металлопрофильные листы покрыты напылением.

Туалет из кирпича своими руками

Постройку из кирпича переместить не получиться, поэтому эта конструкция имеет сложности.

Кирпичная постройка требует еще выполнить перекрытие из бетона. Также нужно заранее продумать способ очистки выгребной ямы. Затраты на строительство такого туалета выше, но это будет уже полноценная постройка, которая не нуждается в ремонте долгое время.

Можно соорудить туалет из того же кирпича что, например, построен гараж или дом. Если строить дачный туалет чертежи размеры подбирать следует сразу перед постройкой конструкции. Это дает возможность вписаться в внешний вид дворика и сэкономить средства на постройку.

Вес этой постройки больше чем деревянный, поэтому под него нужно положить крепкий фундамент. Можно построить фундамент ленточного или столбчатого типа, но ленточный дает ряд преимуществ небольшие затраты земли, уменьшает расход цемента для заливки, безопасность и надежность.

Особенности и виды клозетов без выгребной ямы

Выгребная яма является самым не затратным и простым способом при постройке туалета на дачном участке, но также существует ряд ограничений и условий при установке:

известняковый или сланцевый грунт;
высоко проходят грунтовые воды;
туалетом предполагает пользоваться большое количество людей;

Эти факторы не допускают постройку туалета на основе выгребной ямы на дачном участке, но можно решить эту проблему построив санузел без сточной ямы: люфт-клозет, пудр-клозет, биотуалет или химический.

Люфт-клозет конструкция на основе выгребной ямы, но она герметична. Часто его устанавливают возле стен туалета. Люфт-клозет требует использование услуг ассенизаторов чтобы периодически опустошать яму. Недостаток данного сооружения состоит в том, что в зимнее время его очистка невозможна, для этого требуется подогрев.

Пудр-клозет маленький размер резервуара около 20 л. Это дает преимущество в малом расходе на постройку этого туалета. Его установка необходима если грунтовые воды проходят высоко.

Созданный таким образом дачный туалет своими руками носит название из-за своего принципа действия. Отходы, находящиеся в яме, как бы «припудриваются» с помощью сухого состава. Для засыпания обычно используется торфяно-опилочная смесь или торф. Это способствует избавлению от дурного запаха. Все отходы отправляются в компостную яму для переработки в компост.

Биотуалет – популярный вид туалета среди дачников. У него тот же принцип что и у пудр-клозета- отходы перерабатываются за счет торфяной смеси. Можно также использовать биопрепараты, которые содержат бактерии.

Химические туалеты – в них засыпаются препараты химического воздействия.

Не стоит забывать о безопасности при использовании данного препарата. Для этих целей часто используют такие вещества, как хлорная известь, формальдегид, но нужно быть осторожным они очень токсичны.

Как сделать дачный туалет своими руками чертежи

Самым важным требованием к постройке любого туалета является то, чтобы отходы не попадали в грунт. Его постройка возможна только когда уровень воды в грунте составляет более 2,5 м. На выбор места для туалета влияют:

расстояние между туалетом и источником воды, чем дальше, тем лучше ближайшее расстояние 30 м.;
постройку следует строить на отдалении от погребов и подвалов;
здания с домашними животными должны быть не ближе чем 5 м.;
от ограждения до туалета должен оставаться 1м.;
немаловажен выбор материала для строительства уборной;

Варианты постройки туалетов

Бывает несколько видов туалетов в виде скворечника, шалаш, избушка или домика. Чертеж дачного туалета с размерами типа «Скворечник» выполняется из дерева, и обшита любым другим материалом. Строится она над выгребной ямой. Если вам сложно самостоятельно составить чертеж, можно воспользоваться готовыми проектами.

При строительстве следует использовать строительный уровень чтобы контролировать ровное размещение конструкции. Не стоит забывать про наличие вентиляции, в качестве которой может быть труба. Она должна быть выше уровня крыши. Для того чтобы утеплить туалет можно использовать пенопласт, украсить внутри можно по желанию.

Готовый проект «Скворечника» с размерами

Основываясь на чертеж дачного туалета «Скворечник» строим «Шалаш», он имеет более сложную конструкции, но результат того стоит. «Шалаш» имеет много разных вариантов оформления, для этого можно использовать свою фантазию или интернет. Размеры можно использовать из предыдущего проекта.

Начинать строительство нужно с ямы туалета, в ней будут размещены бетонные блоки.

Чертеж дачного туалета «Шалаш»

Особенной частью данной постройки является двускатная крыша в форме треугольника. Если это дачный туалет чертежи размеры подбираются индивидуально в связи с количеством людей, которые будут пользоваться туалетом.

Стройка состоит из нескольких этапов. Изначально монтируем фундамент с использованием изоляционного материала, который защитит от влаги.

Строительство «Шалаша» начинается с установки фундамента, затем нижней части каркаса 1 на 1метр и постройки выгребной ямы. Основание нужно обработать антисептиком.

Дальше нужно построить переднюю и заднюю часть каркаса используя чертежи, которые вы составили или готовые. На заключительном этапе следует доработка каркаса.

Туалет можно обшить выгонкой или оставшимися с работы досками. Крышу можно изготовить из различных материалов длиной 1,8 м, она упирается на переднюю и заднюю части каркаса и закрепляется. Материал для крыши можно подобрать в зависимости от вашего вкуса. Это может быть металл, дерево, крыша из шифера или же профнастил.

При установке двери следует сразу же прикрепить к ней ручку и крючок. По окончанию работ нужно обработать туалет лаком или краской для улучшения внешнего вида постройки.

Правила постройки туалета из торфа

В случае если невозможно вырыть яму для туалета, решением является самодельный торфяной биотуалет. Он простой в обслуживании и не дорогой. Подробный чертеж дачного туалета можно найти в интернете.

Для данного торфяного биотуалета потребуются: стульчик с ведром или унитаз, емкость для торфа, торф и компостная яма. Торф позволяет отходам быстро перерабатываться и превращать их в удобрение он должен быть сухим, по мере заполнения ямы содержимое нужно отправить в компостную яму.

Подытожим. Благодаря изучению чертежей деревенских туалетов, его характеристик, способов и методов построек можно получить желаемый вид своего участка и улучшить качество пребывания на нем. Не бойтесь экспериментировать и добавлять в проекты некоторые изменения — только в таком случае вы получите яркий и комфортный результат и то самое чувство удовлетворения, которое всегда приходит после хорошо выполненного дела!

Чертежи дачного туалета с инструкциями по возведению

Содержание

Выбор участка
Выбираем дизайн
Тип «Избушка»
Как построить выгребную яму
Как собирать туалет
Варианты обшивки конструкции
Варианты внутреннего обустройства
Видео о постройке дачного туалета

Соорудив собственноручно на даче за пределами жилой постройки туалет, вы будете радоваться не меньше, чем построив дачный домик или баню. В статье – рекомендации и поэтапное возведение одного из типов сооружения.

На дачном участке мы проводим не настолько много времени, как в квартире. Но, даже приезжая на два дня в неделю и в отпуск летом, туалет на участке нам необходим. Сегодня не проблема купить готовую конструкцию. Достаточно подготовить выгребную яму, купить сооружение и установить на участке. Но, ведь куда интереснее построить туалет своими руками! Тем более, что сегодня много разновидностей конструкций. Остаётся только проявить фантазию при создании дизайнерского проекта. Только благодаря интернету и это не проблема.

Выбор участка

Выбирая на участке место для туалета, надо заранее знать, как будет выполняться сбор и утилизация нечистот. Часто для таких сооружений роют выгребные ямы, но используют и такие конструкции:

Септики и пудр клозеты. Они располагаются на расстоянии 16–20 метров от остальных сооружений.
Биотуалеты. Это готовые покупные конструкции, которые вкапываются в землю на участке недалеко от проезжей части. Это надо, чтобы ассенизаторская техника могла подъехать и выкачать нечистоты.
Люфт-клозеты. Представляют собой изолированные ёмкости, в которых накапливаются нечистоты. Удаляются они через трубу. Отверстие, через которое происходит удаления отходов жизнедеятельности, располагается сбоку.

Существуют определённые правила по выбору участка для туалета, которые нужно выполнять. Несоблюдение этих требований обычно приводит к неприятностям.

По строительным нормам и правилам туалет должен быть размещён от жилых построек на расстоянии не меньше 12 м. От заборов размещать по правилам надо на расстоянии 1-1,5 м. А от источников воды, как искусственных, так и природных, в частности от колодца, туалет должен размещаться на расстоянии не меньше 8 метров.

Когда домовладельцы не соблюдают эти правила, то на законных основаниях их заставят либо снести постройку, либо заплатить большой штраф. Кроме этих важных правил о месторасположении строения, надо учитывать и практические рекомендации по облагораживанию и обустройству туалета.

Для удобства постройку не стоит располагать в дальнем углу дачного участка. Когда туалет размещён далеко от жилого дома это приносит определённые неудобства в экстренных ситуациях, да и ночью неприятно бежать по темноте в конец участка.
При определении участка под отхожее место учитывают и мнение соседей. Неприемлемо располагать туалет возле беседки соседей. Оптимальный вариант – расположить его параллельно соседскому туалету.
Постройка должна быть: красиво оформленной, удобной для использования, не вызывать соседский гнев и не вредить природе.

Поэтому план по постройке туалета своими силами может быть расписан следующим образом:

Определяется участок под сточную уличную канализацию, продумываются варианты утилизации.
С учётом личных предпочтений и в соответствии с вашим ландшафтным дизайном подбирается вариант строения: скворечник, домик, кабина либо другой дизайн.
Внешнее оформление должно быть продумано так, чтобы оно было сочетаемо с окружающим расположением.
Выполняются необходимые расчёты, чтобы закупить стройматериал.

План постройки не нужно игнорировать, он поможет грамотно распределить финансы и расход сил при строительстве. К важным пунктам возведения туалета относится обустройство основания, ведь основа является одним из основных элементов постройки.

Выбираем дизайн

И пусть ваш туалет будет самой простой постройкой, его надо красиво оформить. Тем более, что сегодня найти чертёж и подобрать дизайн по вкусу не проблема. И будет очень оригинально и эффектно, когда на дачном участке туалет будет иметь форму избушки или сказочного домика.

Здесь, главное, включить свою фантазию! Например, есть несколько прекрасных вариантов, соорудив которые, не стыдно будет показать их гостям либо соседям.

Форма «Шалаш». Такая постройка не нуждается в больших тратах. В результате «шалаш» получается прочным, ему не страшен ветер и природные осадки. Из недостатков отмечаем тесноту внутри, а также потребуется на участке выделить много места.
«Скворечник». Места на участке займёт минимум, также средств на постройку уйдёт мало. Построить сможет и новичок, настолько несложные работы при возведении. Минусы: продувается ветром, не держит зимой температуру, саму конструкцию надёжной назвать нельзя. Но, на сегодня это один из самых популярных видов построек на дачных участках.
«Домик». Для постройки не понадобится много стройматериала и земли под строение. Похож «домик» на «скворечник», только его можно утеплить и сделать более прочным. Для украшения обычно используют как покупные декоративные элементы, так и сделанные своими руками.
«Избушка». У этой постройки оригинальный и эффектный вид. По устойчивости, надёжности и защищённости «избушка» превосходит остальные конструкции.

По форме крыши различают: односкатные и двускатные. К односкатным принадлежит «скворечник». К двускатным крышам принадлежат остальные перечисленные постройки. И сегодня они приобретают всё большую популярность.

Когда выбран вариант постройки, то определиться надо с размерами. Обычно глубина туалета составляет 1,5 метра. Для «скворечника» и «избушки» ширину рекомендуют 120 см, для «шалаша» примерно 150 см.

С высотой дачник определяется по личному усмотрению. Размер зависит от роста владельца и от предпочтений.

Также надо учитывать, что у всех видов туалетов общий недочёт – не закрывающаяся дверь. Поэтому, если нужна надёжная, защищённая от порывов ветра постройка, то на двери навешивают потайные либо амбарные петли.

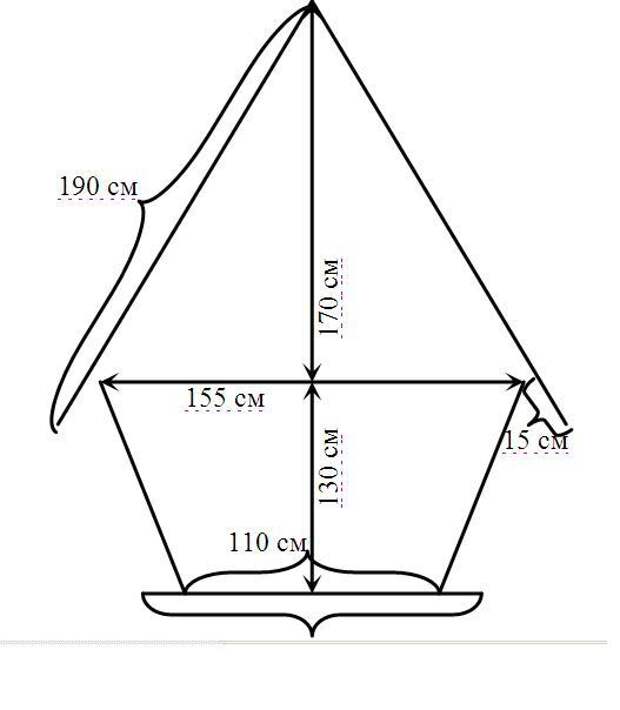

Тип «Избушка»

Рассмотрим, как можно сделать своими руками такой туалет на даче.

Возведение подобной конструкции состоит из нескольких этапов:

Строительство и укрепление стенок выгребной ямы.
Возведение стен туалета.
Обшивка и утепление.
Установка крыши и кровля её профнастилом.
Монтаж двери и необходимой фурнитуры.

Понадобится для работы:

шесть метров деревянного бруса 10×10 см;
16 м брусков 5×5 см;
для обшивки нужны 4 листа ориентированно-стружечной плиты (OSB) не меньше 9 мм;
дюймовые доски 40 м, шириной 18 см;
доски для пола, толщина 3 см;
кровельный материал с волокнистым наполнителем, 3 листа;
и по мелочам: гвозди, сиденье на унитаз, куски бруса на обрешётку, саморезы, пропитка для древесины.

Для работы нужно: ножовка, рулетка, молоток, строительный уровень, шуруповёрт, электролобзик, рулетка.

Как построить выгребную яму

Когда место под будущий туалет выбрано, начинаем копать выгребную яму. Сделаем её размерами метр на метр, а вот глубиной полтора метра. Чтобы стенки ямы были ровными, лучше копать лопатой.

Стенки выгребной ямы в нашем варианте «Избушка» обшиваем дюймовыми досками. Обшивают яму разными способами, всё зависит от возможностей и имеющегося материала. Доски для обшивки сбиваются в щиты, для усиления конструкции набиваются поперечные бруски. Длина досок должна равняться высоте котлована.

Важно также определиться с дном ямы. По строительным нормам и правилам выгребная яма должна быть с бетонированным дном и герметично изолирована.

Но, обычно этого никто не делает. Дно выгребной ямы посыпают щебнем, утрамбовывают его, и устанавливают щиты.

Как поступить вам – забетонировать или утрамбовать щебнем или битым кирпичом, решать каждому самостоятельно.

Важно! Детали сооружения, которые расположены со стороны выгребной ямы нуждаются в дополнительной обработке. Подойдёт для обработки битумная мастика. Это средство хорошо защищает материал от гниения и сырости.

Использование выгребной ямы позволяет часто не выкачивать жидкие нечистоты. Всё потому, что они впитываются в грунт. Правда, в этом проявляется и недостаток выгребных ям – есть риск, что земля пропитается стойким, очень неприятным запахом.

Но, спасибо прогрессу, что были разработаны биологические составы, которые естественным образом обеззараживают органические нечистоты. Это находка для выгребных ям! Продукция различных биосептиков содержит живые бактерии. Благодаря живым микроорганизмам происходит естественная переработка органических отходов, устраняется неприятный запах. А также, что очень важно, устраняется необходимость часто выкачивать нечистоты.

Как собирать туалет

Лучше всего, если будет чертёж туалета. Тогда будет меньше ошибок.

По периметру ямы возводится основание из деревянного бруса 10×10 см. Брус лучше всего укладывать на целый шлакоблок. Если нет шлакоблока, используют кирпич. Размещают материал по углам выгребной ямы.
Пол в туалете сооружают из досок, имеющие толщину не меньше 3 см. Дойдя до середины ямы, переходят к созданию стульчика. Для этого по углам устанавливается дополнительный брус.
Листы стружечной плиты делают метровыми, и прикрепляют к стульчику. А по контуру листы усиливают брусками.

Нижние стойки скелета постройки расположены не в вертикальном положении, а под углом.

Дальше собирается верхняя часть туалета. Возводится каркас из бруса. Брусья укладываются в основание и на них вертикально устанавливаются брусья размером 50×50 см. Высоту постройки со стороны входа делают больше. Это надо, чтобы вода во время дождя стекала с кровли. Чтобы ещё прочнее сделать туалет, вертикальные брусья соединяются между собой горизонтально брусками.

К брусу крепятся листы OSB необходимого размера. Получается двускатная крыша. После монтажа листов делается для дверного проёма каркас.

Чтобы сделать кровлю, на саморезы прикручиваются к скатам бруски обрешётки. Далее к обрешётке прикрепляется кровельный материал, например, профнастил или Ондулин. Находим кусок трубы для конька, разрезаем вдоль.

Для такой постройки однозначно нужна дверь. По размерам собирается прямоугольный каркас из брусков. Обшить его можно как доской, так и листами OSB.

Варианты обшивки конструкции

Стены из ориентировано-стружечной плиты можно и не обшивать другими материалами. Достаточно их покрыть лаком по древесине или покрасить краской.

А можно по желанию обшить тем материалом, который остался от строительства других построек либо купить, сайдинг, например. Если для крыши покупается профнастил, то можно взять дополнительно листы для обшивки. Тогда красить листы не понадобится, да и профлист отлично защищает древесину от осадков.

Варианты внутреннего обустройства

Как обустроить туалет внутри – это уже каждый владелец дачного участка решает самостоятельно. Вариантов много. Главное, обустроить в верхней части постройки окошко для вентиляции.

А вот если не хотите стульчик, установите унитаз. Только надо учесть несколько моментов. Во-первых, стоимость. Унитаз обойдется дороже, чем сделанный своими руками стульчик. Также через год он не будет таким уже белоснежным. Ведь подача воды в уличный туалет не предусмотрена, а носить вёдрами никто не захочет.

Придётся в самом начале строительства внести в план изменения. Но, если вам поможет опытный плотник, тогда это не проблема.

А вот стульчик возводится дёшево и быстро. Электролобзиком в досках делается отверстие, можно прикрутить от унитаза сиденье. Внутри избушки делают несколько полочек и проводят свет. Пол в туалете не надо отделывать кафельной плиткой. Зимой на ней будет очень скользко, а летом – холодно. Чтобы постройку дополнительно утеплить, делают обшивку двойной. А внутри размещают поролон или другой утеплитель.

Сделать туалет на даче не сложно. Конечно, придётся потратить время. Но, зато экономятся средства на покупку постройки. Главное, на возведение туалета надо настроиться и все моменты продумать.

Пошаговое руководство: деревянный туалет для дачи своими руками с минимальным бюджетом

Видео о постройке дачного туалета

Уважаемые читатели! А вы сами устанавливали туалет на даче или покупали готовую конструкцию?

Пожалуйста, оцените наш материал:

Строительство профильного дачного туалета. Дачный туалет-избушка

На дачном участке можно своими руками построить туалет, который по внешнему виду напоминает домик из русских народных сказок. Крыша этой башни сделана очень крутой, что придает ей необычный вид. Визуально кажется, что основным элементом этого яруса является крыша, так как она занимает значительное место в конструкции.

Как построить туалет Теремок

Изготовление такого дачного туалета Размеры его можно установить любого размера. Обычно туалет делают с выгребной ямой или устанавливают емкость с торфом или химическими элементами. Иногда эти кемпинги утепляют, чтобы посещение их в зимний период было в более комфортных условиях. Из-за крутого ската крыши этой башни зимой на ней не скапливается снег. Строительство туалета начинается непосредственно на выгребной яме или на ровной площадке, с которой он затем переносится и устанавливается на яму.

Построить туалет на даче фото

Выгребную яму на даче можно сделать из старых автомобильных покрышек, вкопав их в землю. Боковая стенка в туалете не вертикальная, а с небольшим наклоном, чтобы расширить пространство в туалете. Крыша сделана очень остроконечной и поэтому половину высоты занимает крыша. Внутри можно поставить в туалет унитаз или сделать широкую скамейку с отверстием.

Как построить туалет на даче своими руками фото

В первую очередь делается выгребная яма или строится накопительная емкость, в которой будут скапливаться отходы вашей жизнедеятельности. Затем делают небольшой фундамент, ленточный шириной 0,25 м или столбчатый по углам 0,25 х 0,25 м вглубь фундамента заглубляют не глубоко около 30 см. На фундамент укладывают рубероид, сложенный в два слоя, чтобы подъемная вода по фундаменту не проходила на деревянные конструкции. Из фундамента в нескольких местах следует торчать металлические штыри, с помощью которых будет крепиться башня к фундаменту. К столбчатому фундаменту сначала крепятся лаги, на которых будут строиться дома или крепятся к ним.

Схема конструкции дачного туалета теремок

Туалет собирается по чертежу туалета домов. По схеме туалета шинка сначала собирает из брусьев каркас всего туалета. Затем сделать пол из досок и обшить боковые и заднюю стенки.

Схема санузла дачи

После этого приступают к изготовлению сиденья для унитаза, а если унитаз будет установлен, то необходимо будет установить под полом дополнительные бруски, к которым будет крепиться унитаз. Переднюю часть башни не нужно закрывать всю, но нужно оставить отверстие вверху, которое будет работать как вентиляция в уличном туалете, а в дневное время как подсветка туалета.

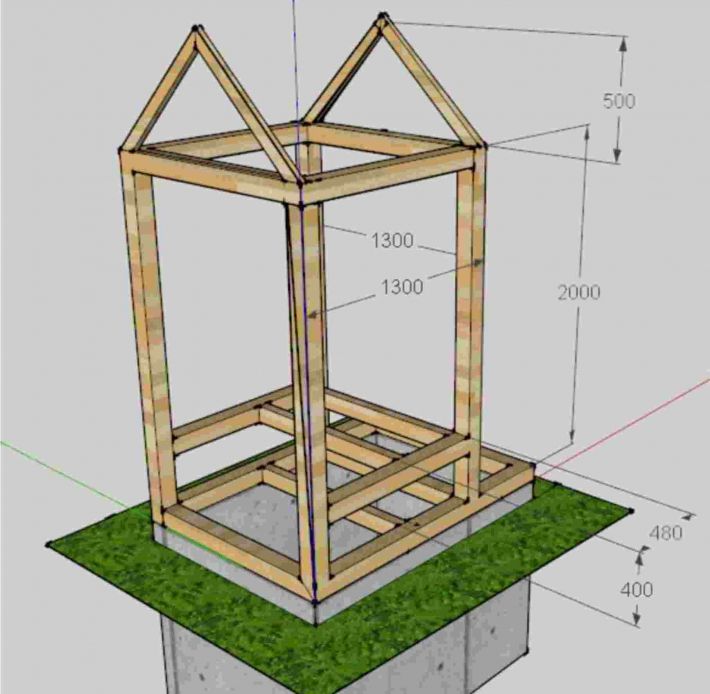

Чертежи теремка дачного туалета вид спереди

Крышу обычно кладут профнастилом, но предварительно к стропилам нужно будет прибить обрешетку, на которую будет крепиться профнастил. Поверх профилистов устанавливают подкову, чтобы вода не попадала под профилированные листы во время дождя. Стоящие профлисты с торца обрезают снизу наличниками, чтобы закрыть зазор между профлистом и стропилами. В последнюю очередь на унитаз из профнастила установите дверцу, закрепив ее на петлях. Затем с внутренней и внешней стороны к двери крепится защелка и ручка.

Прежде всего выкопайте выгребную яму. Вместе с ней строится и фундамент для дачного туалета. Для этого по бокам ямы нужно вырыть ямы и засыпать в них слой песка толщиной 10 см. После этого туда нужно установить бетонные блоки, если их нет, то в качестве аналога можно использовать тротуарный бордюр. Колодцы должны отстоять друг от друга не менее чем на 1 метр и находиться на равном расстоянии, образуя четкий квадрат. На каждый из блоков укладывается по два слоя рубероида. На этом фундамент под туалет на даче своими руками можно считать готовым.

Каркас пола из обрезной доски, а сам пол из половиц, уложенных на каркас. Когда конструкция будет готова, ее следует покрасить антисептиком. Настил укладывается на кровельный материал.

Задняя и передняя стенки собираются отдельно.

Многие монтажные операции выполняются на месте, поэтому следует запастись ровной площадкой или расчистить участок на земле.

После того, как стенки созданы, их необходимо обшить вагонкой изнутри. После этого их нужно установить ровно на пол и закрепить с помощью технологических досок. После этого доской обшивается обрешетка, которую после этого также нужно зашить с помощью пергамина.

Крыша из широких досок, длиной около 1 метра, длиной 1,7-1,8 метра. Изготовленное изделие монтируется непосредственно на переднюю и заднюю стенки конструкции. После монтажа крышу необходимо покрыть оцинкованным профнастилом, который крепится к нему с помощью саморезов. После этих операций устанавливается конек, который также крепится при помощи саморезов. К дверному блоку крепится петля, крючок или шпингалет, ручка, поворотная площадка и другие важные элементы. Само отверстие делается с помощью наличника. В полу нужно сделать отверстие, расположенное над выгребной ямой.

Мало кто решается построить на даче полноценный санузел, зачастую ограничиваясь удобствами во дворе. Главное, чтобы с головы не капало. Но и из обычного деревенского туалета можно сделать удобную уборную, если не построенную «на глазок», а по заранее разработанному проекту.

На самом деле вам не обязательно делать чертеж дачного туалета самостоятельно, вы можете воспользоваться готовыми решениями. Определитесь с ключевыми характеристиками унитаза, такими как используемые материалы и наличие выгреба, а затем выберите понравившуюся модель унитаза.

Дачный туалет — не такая простая конструкция, как склонны думать многие начинающие строители. Есть ряд особенностей, которые важно учитывать при разработке проекта и составлении чертежей.

По новым санитарным нормам дачный туалет с запаяной ямой не должен располагаться ближе 5 м от жилого дома и 15 м от колодца или колодца

Правила устройства туалета:

Учитывать размер интерьера туалета. Минимально допустимая площадь 1 х 1 м. Если сэкономить и сделать кабину меньше, пользоваться ею будет неудобно.
Также есть ограничение по высоте. Нежелательно строить туалет высотой менее 2 м. Войдите в него, согнувшись, очень скоро надоест.
При односкатной кровле задняя стенка выступает немного ниже передней. Делается это для формирования уклона крыши и стока дождевой воды для сооружения.
Если вы не планируете проводить электрическое освещение, убедитесь, что дневной свет попадает в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
Дача — здание плохо проветривается. Чтобы это исправить, вдоль задней стены прокладывают вентиляционную трубу.
Чтобы летом в дачном туалете не было душно, поместите его в тенистое место.
Еще один совет по выбору места строительства: избегайте соседства септика или выгребной ямы с водозаборными источниками, колодцами, колодцами. Это делается из санитарно-гигиенических соображений.

С ямой или без — выберите тип проекта

Для разработки чертежа необходимо определиться с типом туалета. Это может быть туалет с ямой или без нее. Кроме того, выгребную яму можно с пользой использовать для хозяйства и производить в ней компост. Строительство с герметичной емкостью вместо навеса будет уместно на участке, где грунтовые воды залегают слишком близко к земле.

Классический дачный туалет с выгребной ямой

Самая распространенная и привычная конструкция простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая находится прямо под унитазом. Если выгребная яма переполнена, вызывают канализацию, которая откачивает все нечистоты, и туалетом можно пользоваться дальше.

Данная схема дачного туалета проверена временем. Основное его преимущество в том, что яму не нужно обслуживать довольно длительное время. Если туалет используется только в летний сезон, можно даже не удовлетворять потребность в вызове канализации

Поскольку душ на даче так же необходим, как и туалет, некоторые пытаются совместить эти два проекта в один. Если в одной части участка построить летний душ, а в другой туалетный домик, то придется изрядно потрудиться лопатой, ведь канализационная яма нужна в обоих случаях.

Сочетая удобство, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

Уборная или дача без ямы

Простой способ нарисовать чертеж туалета для дачного участка — Оформите его по принципу пудр-клозет. Такой вид туалета не предполагает наличия выгребной ямы, все отходы попадают в бачок прямо под стульчаком. Это может быть пластиковая или металлическая емкость или ведро.

Так как основная беда этих туалетов — неприятный запах, примеси опудриваются (припудриваются) адсорбирующими веществами, предохраняющими уборную от появления специфического «амбре».

В туалетах этого типа всегда есть две емкости: для сбора отходов и для хранения порошка. Контейнеры необходимо регулярно чистить.

В качестве адсорбента используются древесная зола, торф, опилки, песок. По большому счету, пудра-клузет с торфом – это самодельная вариация готовых биотуалетов промышленного производства, в которых в качестве наполнителя используется тот же торф.

Сортировка для хозяйственного использования — производим удобрения

Еще один вариант, идеально подходящий для дачного участка, это компостирование туалета. Как известно, компост – отличное органическое удобрение для растений. Натуральное удобрение никогда не будет лишним, а особая технология позволяет производить его ускоренными темпами практически из ничего.

Для насыщения компоста кислородом его необходимо регулярно рыхлить. Для этого используется специальный рычаг для ручного перемешивания

Туалет оборудован компостной ямой. Лучше, если их будет два, чтобы можно было поочередно использовать каждый из них, пока компост созревает. Ямы спроектированы таким образом, чтобы можно было легко извлечь готовое удобрение. Такой дополнительный функционал понравится тем, кто беспокоится об экологии.

С чем будем работать — выбор строительных материалов

Когда принято решение о типе конструкции туалета, необходимо выбрать материал, который будет использован при строительстве. Выбор строительного материала важен еще на этапе разработки чертежа. Чаще всего используются:

дерево;
;
металл.

Это обычные для дачника материалы, с которыми справится практически каждый.

Простой деревянный туалет — быстро и надежно

В дачном строительстве на первом месте стоят всевозможные постройки из дерева. Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева достать несложно, а для работы не требуется сложного оборудования. В крайнем случае с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы сделаете туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов — декор стен блок-хаусом или вагонкой

Если есть желание сделать туалет не только практичным и функциональным, но и полноценным декоративным элементом на даче, попробуйте построить его из сруба. Ехать придется гораздо дольше, но результат того стоит.

В туалете не самая благоприятная среда. Дерево может гнить и гнить, если его не обработать специальными средствами. Пропитка антисептиком – обязательное условие при возведении санузла из пиломатериалов.

Капитальный вариант туалет из кирпича

Преимущества кирпичных построек перед деревянными известны всем из сказки о трех поросятах. Помимо прочности, кирпичный туалет обладает низкой теплопроводностью, что немаловажно, если вы выезжаете на дачу в холодное время года. Кирпичный загородный коттедж имеет вид дома с односкатной или двускатной крышей. Окна можно настроить.

Обычный кирпич использовать не обязательно. Отличной альтернативой станут более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон

В проект такого туалета входит не только чертеж надземной части туалета, но и фундамент. В этом случае без фундамента не получится, так как собственный вес кирпичного здания достаточно велик. Без поддержки почва вскоре будет утрамбована и проколота, что приведет к появлению трещин в стенах туалета.

Вариант на любителя — унитаз из металла

Металл — материал с высоким коэффициентом теплопроводности. В туалете из металлических листов летом будет невыносимо жарко, а зимой очень холодно. Без применения теплоизоляционных материалов железный туалет на даче может быть лишь временным проектом – до строительства основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металла. В этом варианте используется профилированный лист металла. Кровля из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые в дом будет дуть ветер, что тоже не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, то можно получить вполне комфортную уборную. В качестве утеплителя устанавливается пенопласт или минеральная вата.

Готовые чертежи дачного туалета из дерева

Когда вы определились с материалом надземной части туалетного домика, необходимо разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать весь элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж. Чаще всего используются такие модели туалетных домиков:

шалаш;
теремок;
скворечник.

Схема строительства деревянного туалета на даче выбирается исходя из практических соображений.

Лачуга: схема с размерами и описанием

Дачный туалет-шалаш — компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс построения и упрощает построение чертежа.

Здания могут отличаться размерами, используемыми материалами, сложностью конструкции и конструктивного решения, но общий принцип проектирования остается неизменным

Начните с фасада и задней стены туалета. Сделайте каркас в виде треугольника с несколькими ребрами жесткости по высоте. Длина перекладины 150 см, ширина вертикальных столбов 15 см, расстояние между промежуточными столбами 30-40 см. Высота угловых столбов 177 см, промежуточных столбов 287 см. Наклонные элементы на этом чертеже имеют длину 312 см.

Слева задняя стенка, справа передняя, с дверным проемом. В углах эти же элементы изображены в пространственной форме

Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это связано с необходимостью установки входной двери. Расстояние между колоннами будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. В верхней части проема устанавливается потолок на высоте 2 м 15 см. Остальные геометрические размеры самой рамы совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного домика типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию

Стены соединяются продольными балками длиной по 122 см каждая. Посередине еще одна поперечина длиной 150 см. Проект основной опорной конструкции готов.

Приступайте к строительству пьедестала. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см. Установите 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стены. Соедините вертикальные элементы поперечинами. Их размер также составляет 50 см.

Вот аккуратный домик-туалет, если придерживаться этого проекта. Над дверью есть форточка для вентиляции

Такие размеры подходят для туалета средних размеров. Стоит отметить, что полезная высота внутреннего пространства составляет 2,15 м. Общая высота здания составит 3,5 м. Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашит потолок, поэтому в уборной будет теплее и уютнее.

Скворечник-туалет: готовый чертеж с вырезанным столом

Более сложная архитектурная форма — дачный скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стенки имеют форму прямоугольных трапеций, а задняя и фасадная части прямоугольные.

В отличие от «шалаша», этот санузел намного удобнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, туалет рекомендуется делать немного приподнятым.

Установите специальные полозья для основания высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной 2,08 м, а спереди — 2,78 м. Таким образом, при длине здания 1,72 м уклон крыши будет около 22 градусов. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплением:

Чертеж также учитывает возможность дополнительного утепления кровли пенопластом. В этом случае спроектируйте еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, после чего они соединяются друг с другом в пространственную модель уборной. Каждая из стен детализируется на отдельных листах чертежа. Очень важный нюанс — автор предоставил план распиловки досок. Это дополнение значительно упрощает конструкцию.

В оформлении фасада предусмотрен проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание к размерам отдельных элементов:

Часть досок распиливают с припуском 50 мм, остальные с припуском 100 мм. Скос 15 градусов, крайняя доска уже подогнана по месту

Противоположная стена без окна:

Левая стена проецируется так же, как и правая, но окна для нее нет, поэтому рисунок становится еще проще и понятнее

Помимо стен нужно позаботиться о перекрытии. В этом случае используется только одно перекрытие – на дне унитаза. На рисунке показан каркас этого элемента и таблица для раскроя досок. Кроме того, есть план раскроя стандартного листа OSB, которым можно зашить пол.

Брус, обработанный антисептиком, собирают с помощью гвоздей или штифтов. В последнем случае необходимо предварительно просверлить отверстия для крепления

Необходимо продумать утепление:

Нижнее покрытие также утеплено листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола толщиной 50 см, затем зашить слой утеплителя листом ОСП

Строительство туалета из дерева предполагает определенный процент погрешности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже по месту

Таблица материалов помогает составить смету.

В таблице материалов указаны даже такие мелочи, как дверные петли или заглушки. Из нее видно, что для остекления необходимо купить оконный блок 600 х 600 мм

Из таблицы материалов видно, что дачный туалет будет отделываться сайдингом снаружи. Кровельное покрытие остается на усмотрение заказчика. Часто используется шифер или профнастил, а также рубероид или черепица.

Проект кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может быть железобетонный бордюр, углубленный в землю, или бетонные блоки, расположенные по углам конструкции. Стандартная небольшая бытовка с площадью стен в пределах 8 квадратов потребует для возведения около 300 кирпичей. Расчет приблизительный и сильно утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при кладке пучковых и ложковых рядов кирпичной кладки. Стены туалета должны быть прочными, ведь здание будет эксплуатироваться не один год

На этот объем кладки необходимо запроектировать около 60 кг цемента для приготовления раствора. Размеры дачного туалета из кирпича можно взять с чертежа туалета-скворечника. Если деревянные стены делаются отдельно, то дачный туалет из кирпича выкладывается грубо по всему периметру.

Цементному раствору требуется время для набора прочности. Если выкладывать все ряды кладки за один раз, на нижние будет приходиться большая нагрузка, под действием которой схватившийся раствор просто выдавится из всех швов. Чтобы этого не произошло, кладку ведут в несколько этапов. Оптимально — 4-5 рядов в день. Строительство затянется, но результат будет намного лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как и в случае с деревянным кантри дачный скворечник-туалет и фронтон. В зависимости от этого меняется рисунок стропильной сетки. Кройет туалет – это все тот же шифер, профнастил или другие материалы покрытия.

Видео для наглядности: как нарисовать туалет рисунок

Как сделать проект деревянного дачного туалета в SketchUp:

Разработка проекта и чертежей дачного туалета — задача не из легких, несмотря на скромные размеры постройки. Следуйте инструкции выше, и строительство дачного участка любой сложности покажется проще паровой репы. Главное, подходить к работе с ответственностью и долей здорового энтузиазма.

Маркиз Пьер Толлбой Онлайн | Ванная комната

1 215,00 $

или купите сейчас, а заплатите позже с

Маркиз Пьер Толлбой количество

Потрясающий дизайн Marquis Coastal.
Дополните образ туалетным столиком Marquis Pier

Храните дополнительные банные полотенца и другие предметы в шкафчике, чтобы ваше пространство выглядело стильно, оставаясь при этом чистым и организованным
Также отлично подходит для дополнительного места для хранения в вашей прачечной
375 мм Ш x 450 мм Г x 1200 мм В (настенный)
1 регулируемая полка на дверь

Срок поставки
Marquis Вся продукция изготавливается на заказ в Австралии. Пожалуйста, подождите 9-11 недель с момента подтверждения для тумбочек под туалетный столик. С момента покупки до доставки до вашей двери.

Магазин с уверенностью

Отзывы (0)
О маркизе
Гарантия и возврат
Вопросы и ответы

Отзывы (0)

О маркизе

Marquis — это семейный бизнес, который уже более 40 лет предлагает потрясающие решения для ванных комнат. Имя маркиза было впервые основано в 1979 в Новом Южном Уэльсе Хантер-Вэлли и известна своими инновациями, высоким качеством и передовыми технологиями производства.

Качество изготовления Marquis и красивый дизайн, который прослужит долго. Широкий ассортимент Marquis включает туалетные столики, компактные туалетные столики, мебель и высокие столики, зеркала, шкафы для бритья и умывальники

ПРИОБРЕТАТЬ ДРУГИЕ ПРОДУКТЫ MARQUIS

Гарантия и возврат

На туалетные столики Marquis распространяется пожизненная гарантия*

Marquis Vanities производится в Австралии в соответствии с высочайшими стандартами и, в дополнение к гарантиям, предусмотренным австралийским законодательством о защите прав потребителей, предлагает расширенный гарантийный период с даты покупки или доставки, что их продукция не имеет дефектов. Материалы и мастерство, в соответствии с условиями, подробно описанными на их сайте, для большего спокойствия.

Для вашего спокойствия при совершении покупок в Bathroom Hut к вам относится следующее:

Страхование всех поставок продукции. Товары должны быть проверены на наличие повреждений в течение 24 часов после отправки.

Детали наших возвратов, обменов и возвратов можно посмотреть здесь

Руководство по гарантии Marquis

ПРОДУКТ	ВНУТРЕННЯЯ ГАРАНТИЯ
Тумбы — туалетные столики, высокие столики и комплекты, шкафы для бритья (кроме зеркала)	Срок службы
Топы Silestone	25 лет
Топы Dekton	15 лет
Топы Caesarstone	10 лет
Деревянные столешницы	7 лет
Топы Symphony	10 лет
Акриловые топы Marquis	Срок службы
Зеркала и дверцы бритвенного шкафа	1 год

Пока нет вопросов

Задать вопрос

На Ваш вопрос ответит представитель магазина или другие покупатели.

РубрикаРазное
