Коптилка холодного копчения своими руками. Фото и видео

Копчёное мясо или рыба, прошедшие процедуру копчения дома, всегда отличаются от магазинной продукции по вкусовым качествам. Домашнее копчение можно осуществлять в коптильне, сделанной без посторонней помощи. В этой статье вы узнаете, как сделать коптилку холодного копчения своими руками. Теперь вкусные и полезные блюда легко готовить в домашних условиях.

Коптильня своими руками. Чертежи

Коптильня представляет собой очаг со специальной камерой, оборудованной решёткой или крючками для копчения различных продуктов, а также поддоном для сбора выделяемого продуктами жира. Камера производится в герметичном корпусе.

Холодное копчение осуществляется от дыма медленно тлеющей древесной стружки, либо опилок. Стружка или опилки подходят из дуба, можжевельника, клёна, черёмухи, берёзы, яблони, облепихи, груши, вишни. При использовании опилок из ольхи, предварительно нужно снять кору, это предотвращает появление горечи в копчёностях. Осина и стружка (опилки) хвойных пород не используются! Для копчения холодным способом температура дыма должна равняться 35 градусам. Процесс копчения растягивается от 5 дней до нескольких недель.

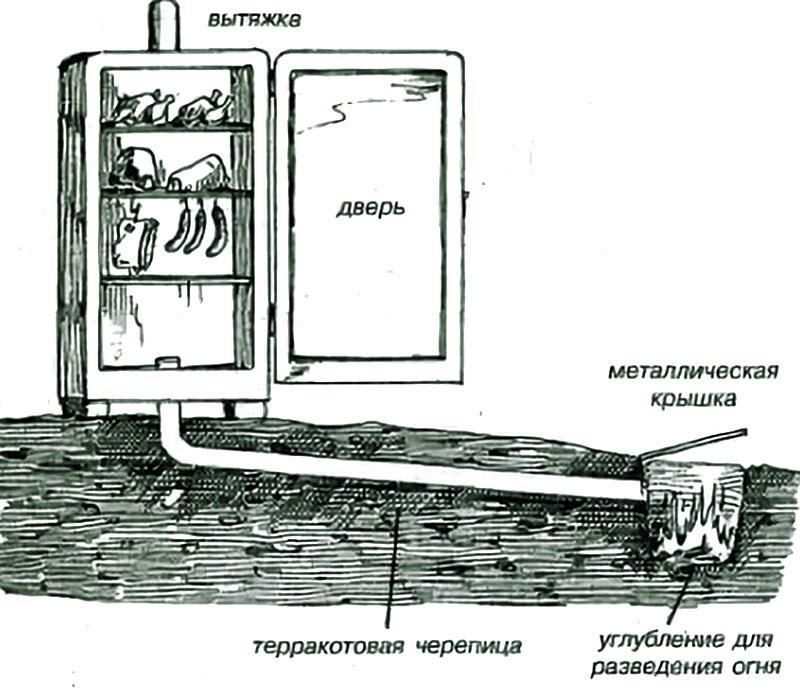

Чертеж коптильни холодного копчения

В самодельной коптильне холодного копчения очаг размещается в отдалении от камеры для копчения. Как вариант можно использовать яму в отдалённой части участка. В ней делается очаг. Обкладываются стены, пол остаётся открытым. Очаг соединяется с коптильной камерой дымоходом.

Дымоход должен идти около 3 метров в длину. Для дымохода коптильни холодного копчения делается траншея шириной в полметра и глубиной около 30 сантиметров. Траншея обкладывается кирпичом снизу и по бокам. Сверху кладка закрывается металлом, либо шифером и засыпается грунтом. Вместо дымохода из кирпича можно в траншею поместить печную трубу. Вверху очага монтируется задвижка. Она позволит регулировать силу горения, воздушный приток, а также выход лишнего дыма. Место соединения дымохода с камерой делается герметичным. Диаметр соединения должен равняться 20 сантиметрам.

Смотрите видео: Коптильня для мяса и рыбы своими руками

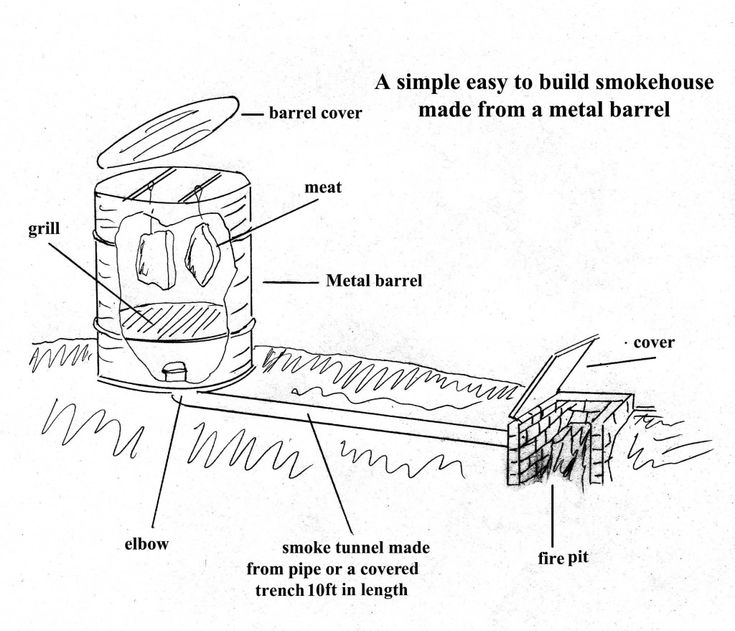

Как сделать коптильню своими руками из бочки

Вместо такой коптилки можно соорудить печку-буржуйку с дымоходом, сделанную из печной трубы. Камера устанавливается над уровнем прохождения дымоходной трубы. При наличии бочки с объёмом до 200 литров, камеру коптильни можно сделать из неё. Сперва срезается крышка сверху. Бочка моется и очищается от любых загрязнений. В дне бочке делается проём для дымоходной трубы. Из срезанной крышки бочки делается специальный поддон для стекающего жира. Его диаметр делается меньшего размера в сравнении с бочкой.

Фото коптилки

Затем изготавливаются решётки для холодного копчения. Вместо решётки можно сделать полосы из арматуры для закрепления продуктов на специальных крючках. Решётка коптильни делается из тонкой проволоки с толстым ободом или ивовых веток с крепежом из тонкой проволоки. Проволочный вариант плетётся из тонкой проволоки, а обод из толстой проволоки закрепляется на бочке. У ивовой решётки, ячейки закрепляются тонкой проволокой. Если решёток несколько, они выставляются на нескольких уровнях. Расстояние должно быть не менее 15 сантиметров. К стенкам камеры крепятся решётки при помощи приваренных арматурных крюков, либо на саморезы.

Фото коптилки горячего копчения

Также узнайте, как сделать простую коптильню своими руками

Для поддона коптилки холодного копчения к стенкам камеры приваривается арматура, чтобы образовалась крестообразная форма посередине. Поддон для более удобного мытья оборудуется ручкой. Готовый поддон можно устанавливать на подставку из арматуры.

Коптильня из кирпича. Фото

Крышка для камеры производится из любого дерева лиственной породы. Крышка должна быть лёгкой. В ней делаются зазоры между досками для прохождения лишней влаги. Вместо крышки можно использовать мешок из джута. Он смачивается водой и накрывает коптилку.

Камеру для холодного копчения можно сделать кирпичной. Такая коптилка подходит для частого применения. Принцип её производства схож с бочкой. Дно для камеры сооружается из крышки железной бочки, либо из листа металла. Кирпичная кладка делается на растворе из глины с песком. Камеру для копчения можно сварить из листового металла.

Чертеж коптильни своими руками

Лист разрезается. Из него формируется куб без верхней части. Швы по углам куба соединяются сваркой. Некоторые умельцы сооружают электростатические коптилки, ускоряющие процесс готовности копчёных продуктов. Электронагреватель в таком оборудовании воздействует на стружку или опилки и при этом образуется дым для копчения. ТЭН в коптильне работает периодично.

Дым выходит из разных отверстий, поступает через специальную сетку в ВВ-блок, который положительно заряжается. Крючки для копчения соединяются с отрицательно заряженным ВВ-блоком. Дым при работе заряжается положительно, и продукты покрываются этим дымом.

Фото коптильни холодного копчения во дворе дома

Полезная статья: мини-коптильня для дома

Способов сооружения коптилок холодного копчения множество, например, некоторые умельцы сделали коптильню из холодильника. Решайте сами из чего сделать конструкцию и коптите продукты на даче самостоятельно. После холодного копчения, рыба и мясо получаются вкусными и ароматными, поэтому вам будет, чем удивить гостей. Не бойтесь экспериментировать, тогда сможете придумать новую идею, из чего сделать коптилку, а потом поделиться с нами пошаговыми мастер-классом.

Как сделать коптильню для горячего копчения. Коптильня своими руками: теория, различные конструкции (холодные и горячие), чертежи, принципы копчения. Коптильня горячего копчения в домашних условиях

Обработка продуктов производится различными способами. Если говорить о копчении, то горячее (по некоторым причинам) предпочтительнее холодного или полугорячего. Технология, основанная на термическом воздействии, применяется, например, для любой рыбы, независимо от ее разновидности, тогда как другие методики (сушка, вяление) имеют в этом плане некоторые ограничения.

Поэтому если уж и делать коптильню горячего копчения, то целесообразнее именно такую, универсальную в применении. Ведь заранее нельзя предположить, с какими продуктами захочется «поработать». О том, как собрать коптильню своими руками, и будет рассказано в данной статье.

Материал для изготовления. То, что это металл, понятно. Но желательно использовать «нержавейку». Хотя, в принципе, подойдет и готовый резервуар из железа. Например, бочка или ящик для фасовки сыпучих продуктов (только не из-под лакокрасочных составов). Некоторые умельцы приспосабливают даже оцинкованное ведро. Конструкции из кирпича более сложные для самостоятельного изготовления, так как мало кто сумеет качественно возвести кладку. Поэтому их рассматривать при недостатке опыта не имеет смысла.

Особенности использования коптильни – стационарная она будет или переносная.
Объем загрузки продуктов. Они могут быть любыми – мясо, рыба, птица. Следует заранее определиться с габаритами. Кстати, этот фактор никоим образом не влияет на качество приготовления.

Встречаются инструкции по изготовлению электрических коптилен. Насколько это целесообразно, судить вам, уважаемый читатель. Но следует напомнить, что копчение – это не просто процесс термической обработки продуктов, а именно с использованием дыма. Только тогда они приобретают специфический аромат. В этом и состоит смысл копчения.

Устройство и принцип работы

Не поняв всех тонкостей ее конструкции и функционирования, сложно сделать хорошую коптильню. Именно так, чтобы качество готовой продукции было на высоте.

Основные требования к подобным конструкциям – герметичность и удобство пользования крышкой. На ней следует сделать особый акцент. Чтобы в процессе копчения из емкости уходило минимальное количество дыма, крышка должна быть «легкоуправляемой», то есть быстро сниматься и устанавливаться на место.

Рассмотрим основные конструктивные элементы:

Емкость

Естественно, на подставке, чтобы не стояла днищем на грунте.

Решетка (на которую закладываются продукты)

Или «перекладина», если они подвешиваются (например, рыба, птица). Для изготовления пригодится все, что имеется под рукой – пруток, трубки. Чтобы решетку установить внутрь коптильни – уголок в качестве опорной рамы.

Отражатель

Это поддон, устанавливаемый под решеткой. Для чего? В процессе копчения выделяется жир, который будет, естественно, падать — если не поставить отражатель, то прямо на дрова. Жир начнет сгорать, а среди выделяющихся при этом химических элементов, как утверждают специалисты, есть вредные для здоровья. Поднимаясь вверх вместе с дымом, они впитаются в загруженный продукт. Есть и другие объяснения, но уже из этого понятно, что поддон обязательно устанавливается.

Как вариант – 2 емкости, одна в другой. Соответственно, днище внутреннего резервуара должно быть герметичным. Но конструкция неудобна тем, что потом довольно сложно очищать дно от пригоревшего жира.

Термометр

Без него не получится контролировать процесс. Ведь чтобы добиться хорошего копчения, требуется определенный температурный режим.

В процессе монтажа следует учесть, что дым должен обволакивать загрузку со всех сторон равномерно.

«Золотые» правила копчения

Их следует знать и учитывать, приступая к «конструированию».

Легкий дымок. Это значит, что продукты горения в достаточной степени разбавлены кислородом (темный дым содержит вредные вещества).
Равномерность. Это касается как разогрева закладки, так и ее окуривания.
Интенсивность перемещения дыма. Скорость его подъема должна обеспечить качественное впитывание в продукт.

Схемы и чертежи

Процесс копчения – отдельная тема. В зависимости от вида продуктов выбирается температурный режим, длительность их обработки – нюансов много. Прежде чем приступить к изготовлению коптильни, следует внимательно изучить все тонкости технологии. Только тогда можно будет выбрать оптимальный вариант инженерного решения.

Вот одна из простейших моделей коптильни категории «мобильная».

Хороший вариант для тех, кто имеет личное авто и любит отдыхать с выездом на природу.

А такие модели можно установить, к примеру, на дачном участке.

Насколько целесообразно использование паяльной лампы? Все-таки для качественного копчения нужен дым. Поэтому следует отдать предпочтение моделям, «работающим» на дровах.

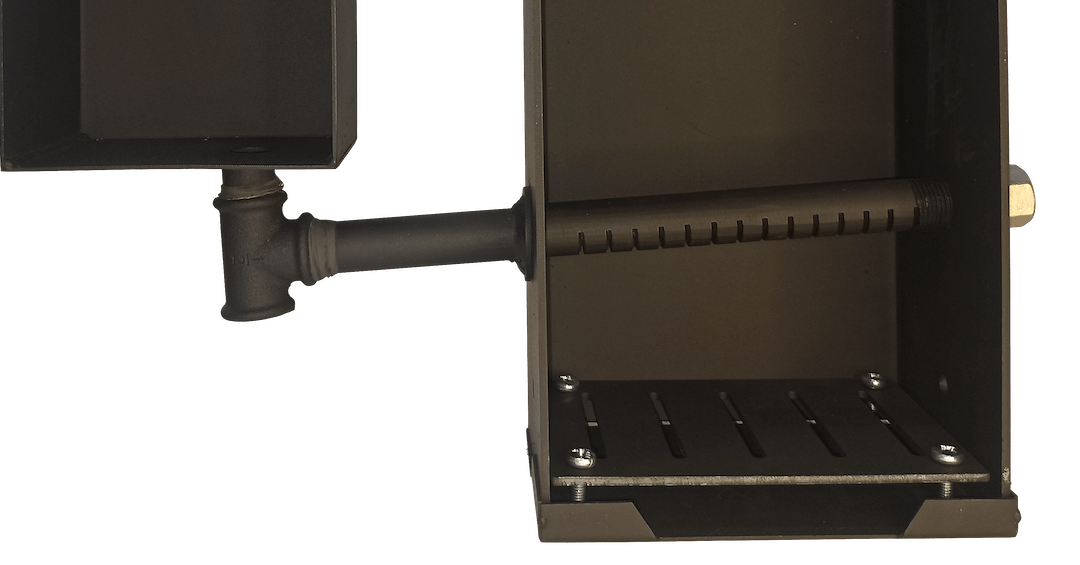

Не менее популярны коптильни, в которых емкость и топка (дымогенератор) разнесены. Это модели стационарные, в которых основные части конструкции соединяются трубой, по которой перемещаются продукты горения. Регулируя наддув (при помощи вентилятора), можно изменять температуру в ту или иную сторону.

Особенности:

Коптильня должна быть выше . Но если искусственный наддув отсутствует (естественная тяга), то на 2 м – минимум.
Это решение подходит только для обработки мяса. Для рыбы использовать нецелесообразно.

В качестве топлива лучше всего использовать ольху или можжевельник. Они дают «тот самый» дым, который обеспечивает должное качество копчения. Как варианты – вишня, груша, дуб. В любом случае следует ориентироваться на твердые породы.

При закладке топлива его нужно измельчить, так как большие поленья не дадут требуемого жара и дыма. Как правило, древесина используется в виде щепы, опилок, веток или мелких чурок. Перед тем, как приступить к розжигу, ее слой нужно разровнять, чтобы горение было равномерным по всей площади топки.

При первом приготовлении на самодельной коптильне примерно через ¾ часа необходимо снять пробу. Сразу станет понятно, что именно скорректировать. Постепенно появится опыт, и в дальнейшем процесс копчения трудностей не вызовет.

Температура в камере не должна превышать 100 ºС. При отсутствии термометра проверить несложно. Достаточно на крышку брызнуть водой – она не должна закипать. Если это происходит, требуется снизить интенсивность горения дров.

Пример изготовления простой коптильни из бочки смотрите в этом видео:

Артем Щавельский

А А

Длительность приготовления копчёностей зависит от температуры процесса. Быстрее всего готовятся мясо и рыба горячего копчения: их приготовление производится при температуре свыше 50 градусов за время от 30 минут до 2 часов в аппаратах, которые так и называются — коптилки горячего копчения. Такую самодельную коптильню горячего копчения можно сделать своими руками в домашней мастерской.

Такие установки могут быть разной конструкции и размеров, но они похожи по своему устройству и принципу работы.

Как работает коптильня

В коптилке горячего копчения мясо и рыба обрабатываются не успевшим остыть дымом. В большинстве таких аппаратов он вырабатывается прямо в коптильном шкафу:

корпус коптильни ставится на подставку;
на дно коптильной камеры насыпается щепа лиственных пород;
выше опилок на подставке ставится поддон, в который будет стекать капающий жира;
на крючках или направляющих на боковых стенках крепятся решётки с мясом;
конструкция накрывается верхней крышкой или, в устройствах бльшего размера, боковой дверцей.

Под устройством разводится небольшой огонь, опилки нагреваются и начинают дымиться. Горячий дым поднимается кверху и коптит продукты. Для контроля температуры желательна установка градусника возле мяса или рыбы.

Совет! При укладке копчёностей необходимо учитывать, что самое горячее место снизу и там расположить более крупные куски.

Устройство коптилки

В коптильном шкафу, любой конструкции, есть следующие элементы:

палка с крюками вверху камеры или крепления для решёток с самими решётками;
плотно закрывающаяся крышка сверху или дверца спереди;
на высоте 10-15 см от дна, а в коптильнях с дымогенератором на самом дне ставится поддон для сбора стекающего жира.

Совет! Лучше всего сделать своими руками корпус и другие детали коптилки из пищевой нержавейки. Она не подвержена коррозии и легче отмывается.

Наличие остальных элементов зависит от принципа дымообразования:

дым образовывается внутри коптильной камеры при нагреве насыпанных на дно опилок — конструкция коптильни ограничивается упомянутыми деталями;
дымообразование происходит при тлении находящихся на дне опилок — обязательна дверца для удаления пепла, поддувала и создающий тягу;

дым производится рядом расположенным дымогенератором — в нижней части корпуса на высоте 10-15 см, над поддоном, находится входное отверстие для дымохода, а в верхней выходное, для создания тяги.

Схема работы

Процесс копчения происходит при попадании дыма на продукты. В аппаратах горячего копчения он обычно вырабатывается внутри коптильной камеры опилками и щепой, которые нагреваются очагом, расположенным под днищем или тлеющими внутри камеры.

Если опилки тлеют внутри корпуса, то необходимо создать дыму условия для движения от щепы к выходному отверстию. Для этого необходимы дымовая труба сверху и поддувало снизу. Продукты на полках располагаются так, чтобы не мешать потокам дыма омывать их со всех сторон.

Справка! В промышленных установках это движение создаётся встроенными вентиляторами.

Конструкция

Оптимальные размеры

Размер коптильни горячего копчения зависит от количества копчёностей, которые будут готовится за один раз.

Расстояние между отдельными кусками для свободной циркуляции дыма составляет 4-6 см.

Кроме этого, в правильной коптильне необходимо учесть следующие факторы:

слой опилок — 2-5 см;
от опилок до поддона — 5-10 см;
от поддона до продуктов — 5-10 см;
расстояние от нижнего края копчёностей до крышки.

Если продукты подвешены на крюках, то это расстояние составляет 2-3 см и длина копчёностей, а если на решётке, то толщина кусков и ещё 5-6 см. При нескольких решётках каждая добавляет к общей высоте столько же.

Учитывая все особенности конструкции, аппарат получается размером 50х30х30 см для эксплуатации коптильни на улице и 45х25х25 для нагрева на кухне. Толщина стенок должна быть не менее 2 мм.

Важно! Увеличение размеров позволит готовить большее количество копчёностей за одну закладку, а уменьшение габаритов ведёт к ухудшению качества готового продукта.

Виды коптилен для горячего копчения

Несмотря на общие принцип действия и схемы коптилен горячего копчения, есть много разновидностей таких аппаратов, разных размеров и изготовленных из различных материалов.

Коптильня на дровах

Во дворе коттеджа или на даче есть место для того, чтобы сделать такую коптильню горячего копчения своими руками, в которой можно жарить шашлыки и одновременно готовить копчёности. В расширении дымохода этой оборудуется коптильный шкаф с дверцей и встроенными крючками для решёток.

Установка, работающая на дровах за счёт только естественной тяги, можно сделать самостоятельно из печки-буржуйки. Если она используется только как дымогенератор, то корпус печки изготавливается из куска толстостенной трубы Ø100 мм и длиной 500 мм. Соединяется буржуйка с коптильней коротким отрезком водопроводной трубы 1-1,5″. Если буржуйку соединить с коптильным шкафом более длинной трубой, в которой дым будет остывать, то получится коптильня холодного или полугорячего копчения.

Вертикальная и горизонтальная коптильни

Коптильные установки различаются по расположению продуктов:

Вертикальные. В них высота больше ширины и устанавливается несколько полок с мясом или копчёности подвешиваются на крюках сверху, под крышкой. Эти установки могут быть любого размера. Температура при горячем копчении выше на нижних полках, что влияет на время приготовления.
Горизонтальные. В этих аппаратах всего одна решётка для продуктов. Это небольшие установки малой производительности.

Стационарная коптильня

Стационарное устройство для копчения отличается от обычного большими габаритами. Оно изготавливается из более толстого металла или кирпича, а вместо костра под коптильной камерой делается печь. Дым из неё может выходить прямо к продуктам или через дымоход, а опилки нагреваются и дымят на дне камеры.

Мини коптильня горячего копчения

Для использования на кухне городской квартиры нужно устройство небольших размеров. Делается такая для стерилизации медицинских инструментов. Аналогичное приспособление можно собрать своими руками также из казанка или утятницы:

на дно по краям ставятся две плоские банки из под кильки;
между ними насыпаются опилки;
на банки ставится поддон для жира, сделанный из тонкого железа или одноразовый лоток для запекания;
из деревянных прутьев изготавливается решётка такого размера, чтобы она держалась в сужении стенок на высоте 5-10 см над поддоном;
на решётку кладутся продукты, утятница накрывается крышкой и ставится на маленький огонь.

Важно! При копчении из-под крышки начинает выходить дым, поэтому необходима вытяжка.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является , особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Важно! Ведро необходимо эмалированное или из нержавеющей стали. Использование оцинкованного металла в коптильне горячего копчения вредно для здоровья!

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Совет! В коптильне второй конструкции вместо очага можно установить ТЭН или электроплитку.

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Интересно! В аппаратах для промышленности и малого бизнеса опилки подаются шнековым механизмом на нагретый до высокой температуры ТЭН или нихромовую спираль.

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая .

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это .

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

крышка на 10 мм больше и имеет загнутые края;
к верхней части корпуса приварен уголок 15х15мм;
в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Важно! При работе нужно следить за уровнем воды в гидрозатворе. Её нужно периодически подливать.

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в .

В данной статье рассмотрим принцип работы, удачные самодельные конструкции и шаг за шагом разберем как делается коптильня холодного копчения своими руками, фото, видео отчеты.

Далеко не каждый из нас откажется от кусочка копченого мяса, птицы, сала или рыбы. Но эту продукцию покупать не всегда охота, так как в магазинах цена на нее завышена, да и качество вызывает сомнения. Однако, выход есть.

Коптильня холодного копчения своими руками, устройство и принцип работы

Принцип холодного копчения заключается в том, что еда обрабатывается дымом, температура которого не превышает 32 °С. Так по какой же схеме нужно строить коптильню, чтобы грамотно организовать процесс холодного копчения?

Дым охлаждается в своеобразном туннеле, который соединяет топку и саму коптильню (отделение, в которое кладут продукты). Это отделение и топка, должны располагаться как минимуму в двух метрах друг от друга и как максимум – в семи. Это расстояние и определят длину дымохода, через который и происходит попадание дыма в коптильню.

Можно расположить топку и продуктовое отделение и на большем расстоянии, однако, тогда могут возникать проблемы с тягой.

Ниже представлен принцип работы такой коптильни

Продукты в коптильне могут обрабатываться не менее 3-х дней, а иногда и несколько недель. Чтобы копчение происходило равномерно, виды продуктов в коптильне не смешивают и готовят одним приемом, не докладывая еды в процессе. Так же стараются сортировать еду по размеру. В противном случае можно испортить часть продуктов.

Конструкция коптильни

Под топку потребуется вырыть яму примерно 50 на 50 см. Допускаются и большие размеры, ширина и глубина ямы могут достигать метра. Глубина топки делается тоже примерно метровой.

Если есть желание, то дно топки можно сделать кирпичным, но, не используя при этом раствор, кирпичи просто трамбуются друг к другу. Для этих целей пользуются огнеупорным кирпичом (хотя если огнеупорного нет, можно взять и обычный красный). Помимо этого, можно пользоваться и керамическим кирпичом, если, конечно, он у вас есть.

После этого, на дно кладут жестяной лист. Боковые стороны топки тоже можно вымостить кирпичом. Чтобы скрепить кирпичи в стенках, пользуются глиняным раствором.

Дымоход выкапывают в грунте, от топки, до места, где будет располагаться коптильная камера. Дымоход должен быть около 25 см в диаметре. Копаем траншею под дымоход, а сверху кладем листовой материал. В качестве листового материала можно использовать шифер, железо или другой прочный негорючий материал. Опять же, если есть желание, то и дымоход можно выложить кирпичом. Чтобы дым не просачивался, поверх листового материала насыпается земля.

Второй край дымохода должен заканчиваться коптильней. Там, где дымоход будет стыковаться с коптильной камерой, потребуется установка фильтра. Как основой для изготовления фильтра можно пользоваться металлической сеткой, имеющей небольшие ячейки. Поверх уложенной сетки производится укладка плотного сетчатого материала, чтобы на еду не попадала сажа. Продуктовая камера может быть выполнена из любого не токсичного материала, лучше всего использовать дерево.

Коптильня холодного копчения (своими руками) должна быть надежно укреплена, чтобы её никто случайно не опрокинул. В коптильной камере, вверху, устанавливают прутья из нержавейки толщиной примерно 8-10 мм, чтобы вешать на них продукты. Крепление продуктов к прутьям выполняют специальными крюками. Иногда прутья с крюками заменяют обычной решеткой.

Простая и надежная коптильня холодного копчения своими руками

Задача которую выполняет коптильня холодного копчения заключается в подаче охлажденного дыма к зоне, в которой расположены продукты. Для обеспечения подачи ровного и стабильного дыма в течение, к примеру, недели, не обязательно строить что-то вроде мавзолея. Давайте посмотрим, как быстро и не дорого изготавливается простая коптильня холодного копчения своими руками.

Для начала, так как дым должен быть холодным, то даже в простейшей коптильне холодного копчения камера с продуктами и камера с дровами должны находиться на расстоянии. Так как наша коптильня призвана сэкономить время и материалы, то будет достаточно расстояния в 2 м.

Для изготовления коптильни нам понадобиться:

Жестяной лист;
Металлическая бочка;
Металлическая сетка;
Решетка;
Кусок мешковины топка;
Несколько болтов;
Лопата, и прочие инструменты.

Как ни странно, на этом список предметов, необходимых для изготовления простейшей коптильни холодного копчения, заканчивается. Теперь можно перейти, непосредственно, к процессу сооружения.

Для начала выкапываем яму под топку и укладываем на дне кусок жестяного листа. Это нужно для того, чтобы опилки, щепки или веточки тлели более равномерно.

Теперь, приступаем к дымоходу. Он должен представлять из себя неглубокую траншею, около 25 см шириной и длиной, описанной в начале. Теперь данную траншею нужно накрыть любыми подручными негорючими материалами (так как у нас все просто, то шифер вполне сгодится) и присыпать грунтом, чтобы обеспечить герметичность.

Теперь перейдем к коптильной камере. Самым простым её вариантом является обычная металлическая бочка. Отсоединяем дно бочки и монтируем внизу металлическую сетку, на которую будем слать мешковину. Эти материалы в паре отлично справятся с задачей фильтровки сажи. Снизу в бочке прикрепляют прочную сетку или решетку, на которую можно положить фильтр. Мешковина может быть заменена даже соломой, хотя уж что-что, а мешковину найти можно.

Теперь, заключительный этап, в верхней части бочки, при помощи болтов, закрепляют металлическую решетку на расстоянии примерно 20 см от края. Именно на этой решетке и будут коптиться продукты. Решетка может быть заменена прутьями с крюками, но так как речь идет о простейшей коптильне, то решетка будет более рациональным вариантом.

Коптильня холодного копчения своими руками видео инструкция

То, что при холодном копчении температура дыма не должна подниматься выше 30 °С, и приготавливаемые продукты должны находиться под воздействием дыма в течение длительного времени, говорилось уже неоднократно. Так же много написано и про то, как сделать коптильню. Но пока не увидишь своими глазами, сложно понять какой должна быть коптильня холодного копчения своими руками. Видео – вот отличный способ снять все лишние вопросы.

Но перед просмотром, все же, стоит вспомнить теорию. Итак, холодное копчение длится не менее 3-х дней. А если вы решили заняться копчением, к примеру, цельных говяжьих или свиных окороков, то коптить придется не менее недели, а то и более.

Холодное копчение подразумевает то, что продукты медленно теряют влагу, подсушиваются, а дым и его составляющие все боле глубоко приникают в продукты. В результате происходит хорошее обезвоживание сала, рыбы или мяса, без потери жира, и продукты обзаводятся прекрасным вкусом и ароматом.

Холодное копчение позволяет осуществлять хранение продуктов в течение длительного времени. Однако, если мясо было не особо жирным или животное было старым, то, в конечном итоге, продукт может получиться жестковатым. По этому, сперва, лучше опробуйте в деле проверенные рецепты в холодном копчении. А уже после этого, когда опыт уже будет набран, можно будет потихоньку экспериментировать с разными нововведениями для разнообразности в оттенках вкуса.

Ну а теперь, собственно, посмотрим на самодельную коптильню холодного копчения, о которой было столько сказано.

Как выбрать коптильню холодного копчения

Итак, вы решили не самостоятельно строить коптильню, а купить готовую. Но перед вами открывается широкий выбор, и сам собой возникает вопрос: “А какая лучше?”. Коптильня холодного копчения – это тот товар, при выборе которого не нужно спешить, а следует разобраться в критериях выбора, важных именно для вас.

Чаще всего коптильня является закрытым ящиком, имеющим несколько решеток внутри (на которых готовятся продукты) и поддоном (в котором происходит тление топлива). Нужно выбирать коптильню с емким корпусом, так как в нем копчение мяса, рыбы, сала, сыра, овощей или фруктов происходит более равномерно.

Основная задача коптильни – это копчение. Однако, при выборе коптильни холодного копчения, не стоит забывать и о её весе (ящик с толщиной стенки 6 мм и габаритами 500 на 500 на 800 мм, весит примерно 60 кг – подумайте, насколько это вас устраивает).

Выбор коптильни во многом зависит от условий её использования. Если вы решили отправиться на затяжную рыбалку с палатками и там пользоваться коптильней, тогда лучше выбрать коптильню, металл которой равен 0,8 мм. Она легка, удобна, и компактна (40×27×17). Это очень удобно, зачем заниматься транспортировкой тяжестей? Поскольку, люди устраивают такой отдых не часто, то коптильня будет служить вам достаточно долго, пока стенки ящика не прогорят.

Если же вы будете устанавливать коптильню холодного копчения на даче или во дворе, тогда лучше брать более тяжелый и надежный вариант из нержавейки, с толщиной корпуса 2,0 мм.

Если для вас вес не имеет значения, а главное – это долговечность конструкции, то покупайте массивную коптильню холодного копчения из толстой нержавеющей стали. Она прослужит вам десятилетия. Лучше выбирать конструкцию с дополнительными ребрами жесткости, для укрепления корпуса.

Если вы покупаете коптильню, чтобы готовить копченые деликатесы дома, то обязательно покупайте агрегат, содержащий гидрозатвор, в этом случае проблемы отвода дыма будут решены. А если вы решите перевезти коптильню на дачу, то трубочку можно легко заткнуть подручными средствами.

На даче коптильню возможно изготовить из бытовых предметов. Нужны кирпичи, запас железа и надо обеспечить конструкцию гидрозатвором сделанным из шланга. Такая постройка поместится на маленькой площади.

Создание небольшой коптильни своими руками обладает не большими тонкостями, о которых мы расскажем в нашем обзоре о коптильнях.

Подойдет для готовки рыбы и мяса, изготовить её не сложно, на построение уйдет мало времени. Необходим постепенно скатывающийся склон, с уклоном примерно 35 градусов. Выройте яму глубиной 200 см. На начальном этапе разводится огонь, дым идет по закрытому пути в камеру копчения, в виде отсека может быть бочка.

Так выглядит простая коптильня холодного копчения

Поскольку дымоход от камеры до коптильни не в вертикальном положении, токсичные части дыма будут теряться в земле, также там будет оставаться конденсированная вода. Её возможно сделать и в походе.

Её изготовить сложнее. На чертеже видно, вертикальное положение конструкции, благодаря этому процесс копчения будет проходить лучше, поэтому для дыма необходимо сделать дополнительный выход. Если сделать крышку с гидрозатвором, будет необходимое давление для того чтобы продукты коптились равномерно. Количество дыма придется контролировать.

Так выглядит коптильня горячего копчения

Еду лучше ставить над поддоном, в противном случае продукты станут горькими. Для постоянной конверсии нужно сделать зазоры в крышке. Кирпич желательно защитить специальной глиной держащей огонь. Этот вариант коптильни подойдет только в условиях дачи. Чтобы копчение проходило нужно большое количество дыма, поэтому дымогенератор необходим.

Дымогенератор несложно изготовить самостоятельно:

За основу берем железный бидон;
В нижней части проделываем отверстие;
Для избежания затягивания воздуха сверху делаем крышку;
Для уплотнения дыма сойдет вентилятор от PC;
Делам работу с помощью сварки, разжигаем щепу и запускаем вентилятор.

Так выглядит готовый дымогенератор сделанный своими руками для коптильни

У дымогенератора имеется характерная черта: кулер тащит дым, а не отталкивает его! Дымогенератор ставится к отсеку прямым путем, потому что разжигание происходит в отделенном отсеке из которого дымогенератору придется выгонять дым.

Горячую коптильню совместить с печью (тут на электрокаменки для сауны цена очень низкая) можно, но для этого нужна сложная конструкция, поэтому в тексте мы не будем это расписывать.

Какие нужны материалы для создания коптильни?

Коптильни самостоятельно можно сделать только небольших габаритов. Понадобятся листы железа, сварить надо их по линиям. Для большинства проектов нужен кирпич. На деле выходит строение из кирпича с большой вместительностью. Кирпичный дымоход быстро пропитается вкусом различных блюд, это отразится на других продуктах. Поэтому кирпич нужен только для твердости конструкции.

Хорошая сварка и листы нержавейки — идеальный вариант для создания.

Полугорячая коптильня с нуля

Если вы имеете плиту со специальной вытяжкой, обрежьте консервную банку и разместите её на медленный огонь, наложите щепы. Чтобы жир не пачкал плиту поставьте поддон, продукты можно повесить на вытяжке. Дым будет доходить до продуктов уже охлажденным до нужной температуры. Этим способом много еды не выйдет приготовить. Если нет печи, то можно вместо неё использовать электрическую плитку.

За основу можно взять холодильник, габариты холодильника дают возможность сделать коптильню для больших объемов еды в условиях дачи. Достаем все механизмы, отрываем облицовочную изоляцию.

Все место в холодильнике будет служить камерой для копчения. Щепка должна лежать снизу на специальной площадке, немного выше размешаем площадку для жира.

В месте где находился мотор можно поставить дымогенератор. В нижней части холодильника делайте большое отверстие, в него ставите трубку, трубки нужно объединить с выходом из печки, где сгорает щепка.

Небольшая коптильня из нержавейки

Из названия понятно, что для этой коптильни нужна нержавейка, а конкретно три решетки для гриля и парочка прутьев. Прутья необходимо согнуть в П-образной форме, затем на каждый нужно приварить три пары колец в одинаковом расстоянии друг от друга.

На решетки приделываем с помощью сварки 4 недлинных бруса 2-3 сантиметра, которые потом нужно будет вставить в недавно приваренные кольца. Конструкция должна быть жесткой, то есть не должна «гулять» под массой продуктов. На улице выкопайте очаг с дымоходом и все, можно коптить! Такую коптильню возможно сделать на газовой печи, тогда не надо будет волноваться за силу огня, и просто ждать когда продукты приготовятся.

Для чего нужен гидрозатвор?

Его используют для отведения дыма в воду, тем самым не давая дыму распространяться по помещению. В крышке отсека делается отверстие, которое затем объединяют с источником воды. Его также используют для создания давления в камере, если нужно готовить много продуктов сразу.

Как сделать коптильню-мангал?

Необходимо сделать коптильный бак таким образом, чтобы создать путь для дыма. Камера должна обладать местом куда жир будет стекать, главное чтобы он стекал за пределы мангала, иначе жир может портить готовку.

Описание коптильни:

Мангал, лучше чтобы он был широким — будет легче убирать угли для дыма.
Сверху от мангала ставим бак на подставку из кирпича, чтобы был доступ кислорода. Бак сойдет любой, главное чтобы он был просторным.
Из проволоки внутри бака делаются распорки для того, чтобы вешать продукты.
Чтобы копчение было равномерным можно поставить гидрозатвор, делается он около бака, при этом отсек накрывается крышкой.

Дымогенератор здесь не нужен. Такой вариант подходит только под открытым воздухом.

Коптильня холодного копчения в практически любых условиях

Не нужно железо и не нужно делать отдельную печь.
Берите три-четыре метра парниковой пленки.
Забиваем колья в почву на пару метров высотой, чтобы получался квадрат.
Стоящие по диагонали колья объединяем прутьями.
Размещаем на прутьях продукты, затем натягиваем пленку.
На земле раскладываем половину ведра углей, размещаем кирпичи для отграничения, прячем травой — дымогенератор сделан.
Накрываем всю конструкцию пленкой до полного приготовления.

Нужно: Сварочный аппарат, шлифовальная машинка, не толстая арматура и несколько листов железа.

Варим железо таким образом, чтобы получилась коробка из четырех граней.
Делаем дно, хорошо провариваем швы.
Остатки железа используем для создания крышки, чтобы по размерам она была больше граней коробки.
Делаем внутри поддон и ряд из прутьев для того, чтобы вешать продукты.
Готовую работу ставим на кирпичи с разжигаем под ней огонь.

Так что сделать коптильню под силу каждому. Какую коптильню делать — каждый решает сам, главное это соблюдение всех технологий выполнения!

Предлагаем несколько видео от опытных специалистов, которые расскажут как можно сделать коптильню своими руками

Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения. Продукты из магазина, к сожалению, нельзя назвать копчеными — для их массового производства давно используют концентрат «жидкий дым». В результате вкус получается посредственным, а польза их и вовсе сомнительна.

Коптить можно совершенно разные продукты: привычные всем рыбу, мясо и сало, а также орехи, сыры, овощи и даже фрукты и ягоды. Конечно, для них нужны разные режимы: температура дыма и длительность копчения, а также применяемая для этого древесная щепа.

холодное, с чуть теплым дымом 30-50ºС;
горячее, с температурой дыма 70-120ºС;
полугорячее, при 60-70ºС.

Чем выше температурный режим, тем быстрее готовится мясо и рыба. Придание же дыму нужной температуры — задача, решаемая правильной конструкцией коптильни.

даём рекомендации, как своими руками произвести установку печи в баню с выносной топкой.
Подробности кладки печи длительного горения, работающей на угле, узнайте .
рассказываем, как опираясь на технические характеристики, сделать правильный выбор дровяной печи.

Холодного копчения

Главное ее отличие — протяженный дымоход , в котором дымовые газы успевают полностью прогореть, вредные канцерогены из них осаждаются на стенках дымохода, а продукты, подвергающиеся копчению, окутывает легкий ароматный дымок. Мясо после такой обработки может храниться несколько месяцев, рыба — от трех до 12 недель.

На рисунке — , ее можно установить на участке в загородном доме. Размеры — произвольные, поэтому на чертеже указаны только основные конструктивные элементы.

Коптильня холодного копчения состоит из трех основных блоков: топки, коптильной камеры и соединяющего их . Топку можно сложить из блоков, кирпича или сварить из металла. Ее необходимо оснастить легко очищаемым зольником — время копчения некоторых продуктов составляет несколько суток, и золу необходимо в процессе топки удалять.

Выход дыма — регулируемый, при розжиге и в начале топки дрова выделяют темный едкий дым, который может испортить вкус копченостей. Поэтому топку оснащают заслонкой для дыма, направляющей его поток либо в дымоход, либо наружу. Чаще всего ее делают в виде крышки топочной камеры.

Для копчения нельзя использовать смолистые — ель, сосна, или выделяющие деготь — клен, береза, дрова. Лучшая древесина — вишня, ольха, дуб и яблоня.

На фото — коптилка холодного копчения из деревянной бочки, оснащенная съемными прутьями.

Коптильную камеру из-за невысокой температуры можно делать из чего угодно, например, из металла или дерева. Не рекомендуется применение пористых материалов, типа кирпича — впитывая дым, а после окончания копчения влагу, они образуют осадок, который со временем приобретает неприятный тухлый запах.

Самый простой вариант — металлическая или деревянная бочка с отверстием в дне, в которое будет поступать дым. Ее оснащают крючьями или решетками для размещения продуктов. Роль крышки обычно играет влажная мешковина — она задерживает дым внутри камеры, при этом поглощает лишнюю влагу. На фото приведен пример коптильной камеры из ивняка, накрытой сверху мешковиной.

Ответственный момент — устройство дымохода. Его, так же как коптильную камеру, не стоит делать из кирпича, так как он впитывает влагу и вредные вещества из дыма. Металл подойдет лучше , но из него необходимо своевременно удалять конденсат и сажу, иначе со временем образуется запах. Оптимальный вариант — дымоход, выкопанный в земле . Грунт не только эффективно охлаждает дым, но и впитывает конденсат, а содержащиеся в почве микроорганизмы успешно перерабатывают канцерогены из него.

Сделать такую коптильню своими руками довольно просто. Для этого необходимо выбрать участок с небольшим склоном, обеспечивающим естественную тягу дыма. Внизу склона размещают топку. На склоне копают канавку, которая будет выполнять функцию дымохода. Сверху ее накрывают листами железа, а на них насыпают слой грунта для лучшей теплоизоляции. Дымоход выводят в коптильную камеру, изготовить ее можно по-разному.

Горячего копчения

Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы. Дым при этом более горячий, около 100ºС, и получают его не от дров, а от специальной щепы, поэтому конструкция коптильни горячего копчения имеет свои особенности.

Прежде всего, топка расположена непосредственно под камерой копчения . Необязательно делать топку на дровах, ее можно сделать своими руками из газовой горелки или электроплитки. Главное — нагреть дно коптильни до температуры, при которой начнется тление щепы.
Коптильная камера в коптилках горячего копчения выполняется герметичной . Это обеспечивает более равномерный прогрев всех уровней продукта — их в коптильне может быть несколько, а также позволяет использовать дым полностью, не допуская его утечек.
Некоторые модели коптилок имеют крышку с гидрозатвором . Этот гидрозатвор представляет собой П-образное углубление по периметру камеры, в которое наливают воду. Края крышки входят в это углубление, в результате получается барьер для воздуха снаружи и для дыма изнутри. Гидрозатвор не только позволяет изолировать камеру, но и уменьшает количество канцерогенов в дыме.
На одном или нескольких уровнях располагают съемные решетки или прутья для подвешивания крючков. На них при копчении помещают продукты. Можно использовать решетки-барбекю подходящего размера, если сделать своими руками под них опоры из уголка и отрезать болгаркой ручки.
Еще одно обязательное условие — поддон для сбора сока и жира . Если они будут капать прямо на дно коптилки, жир начнет гореть, а продукты приобретут горький неприятный вкус. Для рыбы, из-за низкой температуры горения ее жиров, лучше сделать его с оттоком из камеры. Поддон также должен быть съемным, его необходимо регулярно очищать от остатков жира.

Чертеж с вариантами выполнения коптилки для горячего копчения приведен ниже.

Лучший материал для такой коптилки — нержавейка, но часто их делают из подручных материалов, например, из металлической бочки, как показано в видео.

Переносные мини-коптильни полугорячего копчения

Приведенные выше конструкции коптилок отлично подходят для дачи или деревенского дома, но взять их с собой на пикник или рыбалку не получится — они слишком громоздки. В походных условиях их с успехом заменит мини-коптилка в виде ящика с крышкой , как на чертеже. Ее можно сделать своими руками и использовать как на даче, так и перевозить в багажнике автомобиля на место отдыха.

Температура в такой коптильне оптимально поддерживается на уровне 60-70ºС, что соответствует режиму полугорячего копчения. Подготовка продуктов для такого копчения непродолжительна, а их срок хранения — около трех суток.

Конструкция мини-коптильни проста: ящик с крышкой, оснащенный поддоном для сбора жира и решетками. Стружку насыпают на дно, при размещении коптилки на костре она начинает тлеть. Дым заполняет пространство камеры, и продукты быстро готовятся. Крышку при желании можно оснастить гидрозатвором и отверстием для выхода дыма небольшого диаметра, как на фото.

Материал для изготовления — листовая сталь, лучше нержавеющая . Толщина должна быть такой, чтобы при нагреве не уводило стенки коптилки, иначе, из-за неравномерного нагрева, она деформируется. Обычно применяют черную сталь 2-3 мм толщиной, нержавейку — от 1,5 мм. Решетки в любом случае должны иметь нержавеющее покрытие.

Видео: как сделать мини-коптилку своими руками.

Дрова и щепа: как правильно выбрать

Залог вкуса копченостей — правильно подобранные дрова . Известно, что дым от разных пород древесины имеет совершенно разный привкус. Проще всего использовать в этом случае покупную щепу, выбрав подходящую для каждого вида продуктов:

ольховая — универсальна, подходит для мяса, сала, рыбы и овощей;
дуб — преимущественно для копчения дичи и красного мяса;
ива, береза — дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
вишня, яблоня — сыры, овощи, орехи и ягоды.

Влажность дров и щепы должна находиться в пределах 15%, иначе будет образовываться слишком много пара, и копчености размокнут, после чего будут плохо храниться.

Затраты на изготовление коптилки незначительны, можно использовать подручные материалы и остатки. Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам приготовить уникальные по вкусу деликатесы и удивить семью и гостей.

Коптильня холодного копчения из кирпича чертежи. Два в одном — печь с мангалом и коптильней из кирпича. Создаем чертеж и план работы

холодное, с чуть теплым дымом 30-50ºС;
горячее, с температурой дыма 70-120ºС;
полугорячее, при 60-70ºС.

Холодного копчения

На фото — коптилка холодного копчения из деревянной бочки, оснащенная съемными прутьями.

Коптильную камеру из-за невысокой температуры можно делать из чего угодно, например, из металла или дерева. Не рекомендуется применение пористых материалов, типа кирпича — впитывая дым, а после окончания копчения влагу, они образуют осадок, который со временем приобретает неприятный тухлый запах.

Горячего копчения

Прежде всего, топка расположена непосредственно под камерой копчения . Необязательно делать топку на дровах, ее можно сделать своими руками из газовой горелки или электроплитки. Главное — нагреть дно коптильни до температуры, при которой начнется тление щепы.
Коптильная камера в коптилках горячего копчения выполняется герметичной . Это обеспечивает более равномерный прогрев всех уровней продукта — их в коптильне может быть несколько, а также позволяет использовать дым полностью, не допуская его утечек.
Некоторые модели коптилок имеют крышку с гидрозатвором . Этот гидрозатвор представляет собой П-образное углубление по периметру камеры, в которое наливают воду. Края крышки входят в это углубление, в результате получается барьер для воздуха снаружи и для дыма изнутри. Гидрозатвор не только позволяет изолировать камеру, но и уменьшает количество канцерогенов в дыме.
На одном или нескольких уровнях располагают съемные решетки или прутья для подвешивания крючков. На них при копчении помещают продукты. Можно использовать решетки-барбекю подходящего размера, если сделать своими руками под них опоры из уголка и отрезать болгаркой ручки.
Еще одно обязательное условие — поддон для сбора сока и жира . Если они будут капать прямо на дно коптилки, жир начнет гореть, а продукты приобретут горький неприятный вкус. Для рыбы, из-за низкой температуры горения ее жиров, лучше сделать его с оттоком из камеры. Поддон также должен быть съемным, его необходимо регулярно очищать от остатков жира.

Чертеж с вариантами выполнения коптилки для горячего копчения приведен ниже.

Переносные мини-коптильни полугорячего копчения

Видео: как сделать мини-коптилку своими руками.

Дрова и щепа: как правильно выбрать

ольховая — универсальна, подходит для мяса, сала, рыбы и овощей;
дуб — преимущественно для копчения дичи и красного мяса;
ива, береза — дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
вишня, яблоня — сыры, овощи, орехи и ягоды.

Так как сделать коптильню из кирпича можно только в стационарном варианте, следует заранее предусмотреть несколько моментов:

Определить место. Для безопасной эксплуатации следует выбирать отдаленные от дома участки. Однако при этом стоит помнить, что придется относить посуду и продукты к месту готовки, поэтому слишком большое расстояние между постройками делать не нужно. Кроме того, планирование расположения должно учитывать особенность работы коптильни, а именно постоянно выделяемый дым. Он не должен попадать в помещения.

Подготовить площадку. Основой коптильни станет прочный фундамент, а для повышения его долговечности нужно прибегнуть к очистке территории от мусора, листьев и травы.
Определить назначение. Обычные устройства, созданные своими руками, предлагают два типа копчения — холодное и горячее. Конструкция может обеспечивать как один из этих режимов, так и оба одновременно.

СОВЕТ: Необходимо заранее определиться, какие типы копчения будут использоваться при работе коптильни, так как это напрямую повлияет на особенность ее организации.

Зависимость от типа копчения

Устройство коптильни своими руками из кирпича меняется в зависимости от того, холодное или горячее копчение выбрано. Каждое из них имеет свои преимущества:

Пища, приготовленная методом холодного копчения, дольше хранится, но требует больших затрат по сравнению со вторым способом.
Горячее копчение более выгодно, однако продукты, приготовленные таким образом, испортятся быстрее, чем созданные холодным методом.

Выбран для строительства коптильни своими руками из кирпича один метод или оба — важно учесть следующее: для горячего приготовления необходимо организовать очаг под камерой, а для холодного — в стороне с подводом устройства для подачи дыма.

Сделать коптильню своими руками несложно. Существует множество способов от самых простых (например, коптильня из металлического ведра) и до более сложных и трудоемких (например, кирпичная). Для возведения таких устройств не нужно обладать серьезными строительными навыками, достаточно — следовать инструкции.

Особенности конструкции

Различные размеры и типы конструкций допускают наличие множества элементов в коптильнях, создаваемых своими руками. Однако основными частями являются непосредственно камин, колосник и топка, решетка для продуктов с крючками и крышка, а также главный элемент возведения — кирпич.

Как сделать коптильню из кирпича самостоятельно

Оптимальным вариантом является формирование коптильни с двумя камерами, которые позволят прибегать к разным типам копчения. Поэтому, после выбора и подготовки площадки для возведения устройства можно приступать к составлению схемы работ. Расписанные этапы и чертежи коптильни своими руками из кирпича должны включать:

Список необходимых инструментов. К ним относятся как части коптильни — кирпичи, дверцы, решетка и металлическая крышка, так и средства для произведения работ — глина и компоненты для фундамента, шпатель, лопата и емкость для смеси.

ВАЖНО: Для возведения коптильни своими руками из кирпича подходит только огнеупорный кирпич.

Последовательность работ: первым делом при устройстве коптильни своими руками из кирпича необходимо подготовить фундамент, затем выбрать схему кладки кирпичей и возведения подвода для дыма.

Формирование фундамента

Хорошей основой послужит своеобразная бетонная подушка со стальной сеткой внутри. Создание сводится к нескольким простым шагам:

Выкапывается яма чуть больших размеров, чем будущая коптильня с глубиной около 40 см.
Дно ямы заполняется слоем песка и щебня.
Сверху кладется стальная сетка.

Вырытая яма полностью заливается бетоном, оставляется на застывание.
Сверху кладется гидроизоляционный слой рубероида.

Создание основы коптильни из кирпичей

Поскольку устройство представляет собой объемную конструкцию, следует и к кладке кирпичей подойти основательно. Самым оптимальным вариантом будет выбор одной из существующих схем и последовательное возведение рядов.

После того как выбран чертеж, можно приступать к работе:

С помощью мастерка на фундамент наносится бетонный раствор.

СОВЕТ: Для смеси можно использовать цемент и мелкий песок в пропорции 1 к 4. Перемешанную однородную массу следует постепенно заполнять водой, не забывая помешивать, пока не образуется густая консистенция.

Тычок кирпича покрывается раствором, затем прикладывается вертикально на уже уложенный раствор. Следующий кирпич необходимо класть со сдвижением в сторону стыка.

Название сторон кирпича

Выполняется порядовка. Каждый ряд обязательно очищается с помощью мастерка от излишков раствора, которые образуются при сдвиге элементов. При этом для повышения устойчивости будущей коптильни из кирпича следует швы нижних рядов перекрывать цельным кирпичом сверху. Другими словами — соблюдать перевязку.

Формирование подвода для дыма

Такой элемент является обязательной частью коптильни с возможностью приготовления пищи методом холодного копчения. Создается он следующим образом:

Подготавливается траншея. Стандартный размер — 0.5 м в ширину, 0.3 в глубину и в длину. Дно утрамбовывается.
Выкладывается ряд кирпичей, закрепляемых с помощью раствора. Высота вертикальной стены должна составлять около 25 см.

Канал такого дымохода имеет ограничения с двух сторон. С одной находится топка, с другой — коптильная камера, которая должна быть выше топки. Угол восхождения — около 9 градусов.

Сверху создается перекрытие по форме домика.
Раствор оставляется на застывание. После этого сверху до коптильной камеры нужно насыпать слой земли около 14 см.

СОВЕТ: Канал дымохода должен входить вглубь коптильни не более чем на 0. 3 м.

Проверка перед запуском

Перед тем как в полную мощь использовать коптильню по назначению, следует проверить правильность ее работы в тестовом режиме. Это позволит обнаружить и устранить недостатки. Сделать это можно следующим образом:

Соответствующее отделение наполнить опилками. При этом наиболее предпочтительным вариантом будут вишня и абрикос.
Разжечь топку.
Поместить в коптильню мясо или рыбу.
Закрыть выходную трубу и подождать, пока внутренняя часть коптильни заполнится дымом.
Дождаться, пока температура в коптильне достигнет 60 градусов, затем открыть дымовое отверстие.

Выждать около получаса в рабочем режиме.
Достать продукты. Если коптильня из кирпича работает верно, мясо будет золотистым и горячим.

Видео: коптильня из кирпича своими руками

Таким образом, изучив устройство коптильни из кирпича, даже новичку в строительном деле можно создать ее своими руками. При этом коптильня покажет эффективность и безопасность, поскольку будет возведена по выверенным шагам и пройдет необходимую проверку.

Современный рынок предлагает к реализации много разнообразных переносных коптилен, которыми удобно пользоваться на даче или в собственном коттедже. Однако это устройство будет намного надежнее, если сделать его из кирпича.

Глядя на магазинную коптильню, кажется, что это очень сложное устройство, и его трудно сделать своими руками. Однако подобное мнение ошибочно, ведь конструкция такой системы не отличается большой сложностью.

Изучив чертежи, посмотрев видеоинструкцию и фотографии, можно разобраться в тонкостях конструкции. Придерживаясь пошагового руководства, любой умелец легко создаст и установит у себя на участке кирпичную коптильню.

Важно правильно выбрать место, где будет установлено стационарное оборудование для копчения.

Согласно правилам противопожарной безопасности, коптильню разрешается устанавливать вдалеке от жилых зданий и различных хозяйственных построек. То же самое касается и зеленых насаждений. При выборе места нужно обязательно предусмотреть, чтобы на выбранном участке можно было проложить дымоход. Территория очищается от мусора, травы и лишних предметов.

Материалы и инструменты

Для выполнения работы нужно заранее позаботиться о наличии всех необходимых элементов, среди которых отмечают следующее:

Чтобы все выполнить качественно, мастера советуют заранее сделать чертеж постройки, внимательно изучить пошаговое руководство, придерживаться всех его пунктов при самостоятельном строительстве коптильни.

Возведение фундамента

Ни одна постройка не может обойтись без прочного основания. Сначала делается разметка коптильни. Эта операция выполняется с помощью деревянных кольев и обыкновенного шнура.

Если планируется построить компактную коптильню, подойдет фундамент глубиной не больше 40 см. Для габаритной конструкции требуется сделать более глубокое основание, которое обязательно армируется перед заливкой.

Фундамент обычно покрывается смесью цемента и песка, в которую добавляют гравий. Иногда в эту траншею кидают строительный мусор. Затем все заливается бетонным раствором.

Основание коптильни испытывает не очень большие нагрузки, поэтому такой заливки будет вполне достаточно.

Чтобы обеспечить фундамент гидроизоляцией, его необходимо накрыть сверху слоем рубероида.

Кирпичная коптильня

Чтобы построить такую конструкцию, нужно запастись следующими элементами:

Керамический кирпич – 430 штук.
Дверца камеры – 14х14 см.
Створка дымохода – 14х14 см.
Двухконфорочная плита – 41х71 см.
Задвижка – 12х21 см.
Топочная дверца – 28х28 см.
Створка коптильной – 49х25 см.

Кроме того, нужно заранее позаботиться о печной арматуре, которая включает следующие предметы:

вязальная проволока;
штыри;
стальной уголок.

На чертеже показан расход стройматериала на определенный ряд кладки. Легко подсчитать, сколько нужно целых кирпичей и половинок. Опираясь на чертеж, можно заранее позаботиться о необходимом количестве материала.

Подобная подготовительная работа становится актуальной для строителей, не имеющих распиловочного станка. Им приходится колоть кирпич и проводить его обработку своими руками.

Порядовка кирпичной печи с коптильней

Особых сложностей при строительстве печи-коптильни возникнуть не должно. Важно выполнять работу с большой внимательностью.

Ниже представлено несколько советов, которые помогут правильно соорудить устройство:

Область между 2 и 3 рядами, где обычно монтируется зольная камера, можно засыпать речной галькой. В результате получится прекрасный накопитель тепла.
Если замуровать имеющееся пространство тремя кирпичами в четвертом уровне, образуется отличное место, где можно будет запекать продукты.
Между 3 и 4 рядами монтируется дверца, предназначенная для очистки нижнего дымового канала.
При кладке 6-12 уровней важно правильно соорудить трубу и ее рассечение.
Особого внимания требуют 8-11 ряды. Необходимо позаботиться о рассечении нагретых дымовых потоков на более «спокойные». Они оказывают влияние на имеющуюся тягу. От этого зависит равномерный нагрев печной плиты.
Кладка 23 ряда предусматривает установку двух штырей и металлических полосок, на которые будут подвешиваться продукты.
Для дымовой трубы требуется сделать отверстие, используя половину кирпича. Размер такого прохода – 13х13 см.

Второй способ изготовления кирпичной коптильни

Этот вариант устройства характеризуется высокой практичностью и удобством эксплуатации. Главным его признаком является наличие двух коптильных камер:

Конструкция также включает в себя топливник совместно с дымовой трубой, где наблюдается сжигание дров. Образующиеся дымовые газы выходят через канал. Причем они сначала направляются в отделение горячего копчения, затем в трубу.

Для проведения холодного копчения потребуется металлическая емкость, куда предварительно насыпаются опилки. Она должна быть установлена над топливником коптильни.

При большом нагреве древесные частицы тлеют. Происходит вывод дыма, начинается процесс копчения. После этого дым из камеры удаляется через канал.

Третий способ

Испытательные работы

В специальное отделение необходимо засыпать абрикосовые или вишневые опилки. Затем зажигается топка. Внутрь коптильни помещаются выбранные продукты. Проверку и испытание устройства лучше всего проводить на рыбе.

Выходная труба накрывается крышкой. Выжидается некоторое время, пока не произойдет прогрева коптильни и во внутреннее пространство не начнет поступать дым.

Для определения температуры в устройстве рекомендуется воспользоваться термометром. При достижении показателя в 600 градусов можно открыть имеющееся на крыше выходное отверстие. После этого требуется подождать полчаса. Затем дверца открывается и извлекаются копченые продукты. Они должны быть очень горячими и иметь золотистый оттенок.

Во время проведения испытаний можно увидеть, как из устройства выходит дым. Это говорит о плохой заделке щелей. Проверка позволяет обнаружить все недочеты, быстро их устранить и приступить к эксплуатации коптильни.

Коптильни из кирпича со встроенным мангалом для жарки мяса подходят для строительства на территории частных домов и дачных участков.

Такие сооружения позволяют экономить место на участке и приготавливать одновременно жареные и копчёные блюда , разводя огонь в одной топке.

Коптильня и мангал из кирпича в одном устройстве, чертежи

Существуют следующие принципиальные виды кирпичных печей коптилен со встроенным мангалом:

мангал-коптильня для холодного копчения;
мангал-коптильня для горячего копчения;
комбинированные сооружения.

Основными элементами данного сооружения являются:

топка;
камера для копчения с рамками;
мангальная решётка;
дымоход.

Дымоход имеет извилистую структуру, обходя рамку для копчения снизу и сбоку. Такая конструкция необходима для охлаждения дыма , так как при сгорании дров его температура значительно выше, чем при тлении коптильной древесины.

Камера для копчения имеет решётки, расположенные в несколько ярусов , что позволяет закоптить большое количество продукта.

Справка . К недостатку данной конструкции относится необходимость перекладывания части углей в мангальную часть или разведение в ней отдельного огня.

Такая конструкция состоит из нескольких частей:

дымохода;
мангальной поверхности;
двух топок — для мангала и для копчения;
подвесной коптильной камеры.

Камера для копчения продуктов здесь расположена на высоте 1—1,5 метра и предназначена для приготовления рыбы или мяса холодным способом . Продукты подвешиваются на специальные крючья без решёток.

Фото 1. Чертёж мангала с коптильней из кирпича в фронтальном разрезе. Также в устройстве имеется дровница и казан.

При необходимости одновременного копчения и приготовления блюд на мангале растапливается верхняя топка, нижняя используется только для копчения. При этом поверхность верхней топки используется в качестве дымогенератора , на ней тлеет измельчённая стружка ольхи или ивы для лучшего вкуса продукта.

Подобные мангалы с коптильней очень напоминают камины. По сути, это они и есть, но основное их назначение, это не отопление помещения, а приготовление пищи.

Фото 2. Чертёж мангала с коптильней из кирпича с указанием частей конструкции. Вид спереди и сбоку.

Размеры готовых сооружений варьируются от 1х1,5 метра до 1,5х3 метра. Они зависят от взаимного расположения мангальной части, топки и дымохода, а также наличия дополнительных элементов конструкции, например, печных конфорок или места для сушки дров.

Как сделать уличную печь своими руками? Подготовка к работе

Подготовительные работы заключаются в выборе проекта и подготовке необходимых инструментов и материалов. При выборе проекта важно учесть следующие моменты:

наличие места на участке;
предпочитаемый способ копчения;
присутствие дополнительных элементов;
наружное или внутреннее размещение;
удобство подхода;
требования пожарной безопасности.

После выбора проекта подготавливается и расчищается место для строительства , а также составляется список необходимых материалов .

Внимание! Закупку расходного материала (кирпичей и цемента) следует выполнять в количестве, превышающем рассчитанное на 5—10 процентов , чтобы учесть потери из-за неправильных расчётов или отсутствия опыта.

Инструменты и материалы

Основными материалами для строительства коптильни будут кирпичи и раствор для их скрепления.

Кирпич для основных элементов конструкции (топки и дымохода) выбирается огнеупорных марок, изготовленных в соответствии с ГОСТ 390—96 . К таким маркам могут относиться ША-I, ШБ-I или ПБ—II.

Раствор цемента для скрепления кирпичей приготовляется из расчёта:

1 часть огнеупорного цемента;
2 части песка;
1 часть известняка.

Справка. Раствор, скреплённый известняком , лучше выдерживает перепады температур в зимнее время, чем обыкновенная смесь песка и цемента.

Для строительства также потребуются следующие материалы и инструменты:

рамки и сетки металлические;
прутья стальные;
арматура;
щебёнка;
доски для опалубки и правило;
лопата;
уровень строительный;
рубероид;
уголки и крепёж;
циркулярная пила и сварочный аппарат.

Диаметр проволоки для сеток и прутьев коптильного стеллажа не должен быть меньше 0,8 мм , иначе стеллаж деформируется от температуры и под тяжестью продуктов.

Если внутренняя коптильная камера выполняется в виде изолированного металлического ящика, то толщина его стенок начинается от 2 мм . Толщина сгиба уголков, на которые закрепляется вертикальная металлическая часть мангала или коптильного стеллажа, находится в пределах 3—6 мм.

Вам также будет интересно:

Пошаговая инструкция изготовления кирпичной коптильни с мангалом

Последовательность основных действий по возведению коптильни с мангалом:

Составление порядовки — схемы укладки кирпичей.
Заливка фундамента.
Кладка основного каркаса и дымохода из кирпича.
Изготовление и установка коптильной решётки .
Установка дверцы и дополнительных элементов.

Перед началом строительства размечается пространство для фундамента в соответствии с выбранным проектом.

Порядовка

При отсутствии опыта постройки подобных сооружения лучше использовать стандартную, уже проверенную порядовку . Если хочется поэкспериментировать и создать уникальный дизайн, для начала нужно поработать с более простыми коптильнями.

Фото 3. Схема стандартной порядовки и сечения печи с мангалом и коптильней, выполненной из кирпича.

Заливка фундамента

После разметки по периметру постройки снимается слой плодородной почвы и вырывается яма глубиной 0,4—0,8 метра . Глубина зависит от стабильности грунта и массивности сооружения.

Стенки ямы выкладываются досками в качестве опалубки так, чтобы они выступали над краем ямы на 10—12 см. Толщина опалубки — 15—20 мм. На дно вырытой ямы засыпается слой гальки или щебня, а внутренняя поверхность опалубки выкладывается рубероидом при помощи гвоздей с широкими шляпками. Затем укладывается арматурная вязка для фундамента.

Справка. Арматурные прутья выбираются толщиной не менее 8 мм , а внутренняя сторона сетки составляет 10—15 см.

Раствор для заливки приготавливается из расчёта:

1 часть цемента;
1 часть мелкого щебня;
3 части песка.

Заливается раствор на подготовленную арматурную вязку слоями не более 10—15 см , каждый слой высыхает сутки , после чего заливается новый. Последний слой выравнивается доской-правилом, а вся конструкция накрывается гидроизоляционной плёнкой.

Фото 4. Схема фундамента для печи: опалубка выложена досками, далее залит цемент, разделённый арматурными прутьями.

Постройка основной части

Перед укладкой кирпича на фундаменте чертят контуры нижнего слоя кирпичей в соответствии с проектом и натягивают бечёвки для обозначения начального горизонтального уровня.

Важно! Первый слой кирпичей укладывается в соответствии с чертежом и не скрепляется раствором , а каждый последующий слой укладывается внахлёст для прочности связки.

Кладка основной конструкции осуществляется в следующем порядке:

Кладка топки.
Установка креплений для коптильного стеллажа и мангала.
Кладка дымохода.

Если конструкция имеет высоту более полутора метров, кирпичи через каждые 2—3 ряда прокладывают арматурной вязкой.

Крепления для коптильной решётки и мангальной поверхности приваривают к частям арматуры и укладывают на нужной высоте в конструкции. При укладке дымоходной части используется меньше раствора цемента , чем при кладке нижней части конструкции, чтобы не допустить обрушения трубы от рассыпания раствора.

Для изготовления коптильной решётки используется стальная проволока диаметром не менее 2 мм , если стеллаж для копчения многоярусный, и не менее 1,5 мм при одноярусном стеллаже.

Установка креплений для решёток и мангальной поверхности происходит на этапе укладки кирпича.

Возможные трудности

При возведении коптильни неопытным строителем нередко возникают

Владельцы приусадебных участков, желающие иметь на своем столе домашние копченые, а не магазинные деликатесы, качество которых нередко оставляет желать лучшего, задумываются об установке коптильни. Некоторые предпочитают приобретать готовые аппараты, а другие, наоборот, решают возвести коптильню своими руками. Преимущества последнего варианта очевидны.
Достоинства самодельной коптильни заключаются не только в экономии средств, поскольку зачастую задействованы подручные материалы, но и возможности придать установке нужные размеры, самостоятельно подобрать комплектацию. Если значение имеет скорость приготовления, делать следует коптильню горячего копчения. Продукты в ней готовятся в среднем 2,5-3 часа.

Самодельные коптильни изготавливают из следующих материалов:

металлических и деревянных бочек;
старых холодильников и б/у газовых баллонов;
металлических листов, сваренных между собой;
кирпича.

Капитальной и по-настоящему добротной коптильней считается установка, выложенная из кирпича. Она не только выполняет свое прямое предназначение, но и становится украшением приусадебного участка.

Кирпичная коптильня горячего копчения

Представляет собой стационарный вариант установки. Коптильни из кирпича отличаются широким разнообразием и разнятся между собой по размеру, функциональным особенностям, устройству. Крупногабаритные сооружения из кирпича нередко проектируют в виде домиков, что добавляет привлекательности всему участку.

Устройство коптильни из кирпича включает в себя следующие элементы:

топку;
дымоход;
поддувало;
камеру копчения;
крышу — верхнее перекрытие;
двери.

Внутреннее устройство предполагает наличие поддона, куда во время копчения стекает весь жир, требующего регулярной очистки, металлических решеток для расположения заготовок. Внутри коптильной камеры может быть предусмотрена система крючков. Она позволяет подвешивать окорока и рыбу. Идеальным решением становится совмещение решеток и крючков в одной установке, что позволяет вмещать большее количество продуктов для копчения.
Отличительной чертой коптильни горячего копчения от холодного является расположение топки. Она находится непосредственно под камерой копчения. Это позволяет получать высокую температуру для быстрого копчения мясных заготовок.

Возведение коптильни горячего копчения из кирпича

Когда тип копчения и материал определены, необходимо составить четкий план дальнейших работ. Кирпичная коптильня отличается от прочих более длительным сроком службы, но требует основательного подхода. Технология, по сути, сравнима с возведением кирпичного дома, но только в миниатюрной вариации.

Порядок работ по обустройству коптильни из кирпича:

подготовительный этап;
выбор материалов и инструментов;
закладка основания — фундамента;
кладка кирпичей;
ввод устройства в эксплуатации.

Конструкция горячего копчения предполагает отсутствие подвода для дыма. Сначала, если прислушиваться к советам опытных мастеров, рекомендуется сделать чертеж будущей коптильни, определиться с точными размерами. Это позволит избежать серьезных ошибок, правильно рассчитать количество кирпича.

Необязательно делать чертежи самостоятельно. Можно взять за пример уже готовый проект. Главное, иметь четкое представление о том, как будет выглядеть коптильня после возведения. Заранее предусматривают и функциональные возможности, то есть совмещение установки для копчения с мангалом, плитой, печью.

Подготовительные работы

Этот этап подразумевает выбор типа копчения, поскольку это определяет конструкцию устройства. В данном конкретном случае предполагается возведение «горячей» коптильни с топкой под коптильной камерой и без обустройства подвода для дыма. Не менее важным является и выбор месторасположения, поскольку сооружение, независимо от размеры и формы, требует соблюдения норм противопожарной безопасности.
Процесс работы стационарной кирпичной коптильни предполагает выделение большого количества копоти и дыма, а также наличие огня. Чтобы избежать любой возможности возгорания, вдыхания продуктов горения, располагаться она должна в отдалении от жилых построек, а также хозяйственных сооружений. Это правило касается и зеленых насаждений. Территория, на которой возводят коптильню, должна быть свободна от кустов и деревьев.
Идеальным вариантом станет обустройство небольшой зоны, которая аналогична той, что делают при установке барбекю. Выглядеть такое решение будет максимально эстетично и органично.

Требуемые материалы и инструменты

Кирпич необходимо брать исключительно огнеупорный. Допустимо применять и керамический. Главное, нельзя использовать силикатный. Такой материал не подходит для возведения кирпичной коптильни. И чем качественный будет кирпич, тем выше срок службы установки для горячего копчения. Наиболее долговечными получаются печи-коптильни с использованием таких материалов, как каменная вата, облицовочный, шамотный огнеупорный и строительный виды кирпича, а также бетонные блоки.

Необходимо заранее приготовить:

емкость под укладочный раствор;
молоток, строительный уровень, кельму, шпатель;
компоненты под закладку фундамента;
решетку либо прутья;
дверцы.

Если коптильню планируется возводить небольшой, то потребуется металлическая крыша. Сооружение можно оборудовать деревянными дверцами. Они могут быть сделаны и из металла, но такой вариант сделать самостоятельно сложнее, а если заказывать, то это значительно увеличит расходы. Главное, чтобы проемы были выложены правильно, дверцы плотно закрывались.

Обустройство фундамента

Кирпичная коптильня отличается внушительным весом. Это требует обязательного устройства основания. Его, как правило, делают путем заливки, используя щебень, песок, металлическую сетку, либо укладки бетонной плиты.

Порядок работы предполагается следующий:

сначала выкапывается яма с размерами, соответствующими габаритам будущей коптильни;
на дно высыпается щебень и песок, утрамбовывается плотным и ровным слоем;
поверх укладывается металлическая сетка и заливается бетон.

Строительство можно начинать только после полного высыхания основания. Нельзя проводить кладку, если бетон не успел схватиться. Это приведет к нарушению целостности фундамента и неустойчивости сооружения.
Когда есть возможность провести укладку железобетонной плиты, этим непременно следует воспользоваться. Такое решение гораздо проще, нежели заливка. Это значительно упростит обустройство фундамента.

Укладка нижней части кирпичной коптильни

После завершения работы над основанием начинают выкладывать нижнюю часть будущей печи-коптильни:

Первым слоем укладывают строительный, а вторым — шамотный (огнеупорный) кирпич.
Боковые и заднюю стенку нижней части обустраивают из бетонных блоков. В боковых частях для доступа воздушных масс оставляют «зазоры», равные одному блоку. По боковым стенкам устанавливают поддувала.
Внутреннюю часть топки обкладывают шамотным кирпичом. Он укладывается аналогично блоку — с «зазорами» по бокам.
Переднюю стенку укладывают облицовочным кирпичом, оставляя место под монтаж дверцы для топки.
Заднюю и боковые стенки обкладывают облицовывают кирпичом.

На этом работа по обустройству нижней части завершена. Можно переходить к следующему этапу.

Монтаж дверцы и укладка верхней части

Дверца устанавливается на постоянное место, надежно фиксируется. Далее, выполняют укладку внешних стенок бетонными блоками. Внутреннее пространство заполняют огнеупорным кирпичом.
Между шамотным кирпичом и бетонными блоками образуется пространство. Его заполняют каменной ватой. Использование теплоизоляции препятствует тепловым потерям, что позволяет поддерживать температуру на нужном уровне.
Выкладываемую камеру сужают кверху. Это делается для перехода к дымоходу. Обязательно оставляют проемы под дверцу для коптильной камеры.

Заключительный этап

Коптильня горячего копчения своими руками из кирпича практически завершена. Остается только выложить основание под заслонку. Этот элемент необходим для того, чтобы создать оптимальные условия для процесса копчения.

Следующим шагом монтируют дымоход. Он обкладывается кирпичом. Чтобы в него не попадал мусор, обязательно предусматривают сетку и козырек. В коптильную камеру устанавливают дверцу. Для обеспечения контроля за процессом приготовления копченых продуктов рекомендуется монтировать термометр.

Железобетонная плита либо заливной фундамент без отделки смотрятся неэстетично. Поэтому заранее нужно продумать то, каким материалом облагородить площадку. Главное, выбирать огнеупорную и негорючую отделку.

Введение в эксплуатацию

Чтобы проверить то, насколько герметично выполнена кладка, рекомендуется провести тестовую закладку опилок. Можно сразу заложить заготовки мяса или рыбы. Цвет и качество копчености тоже позволяют оценить результат проделанной работы. Выходную трубу закрывают, поджигают опилки, ждут, когда коптильня прогреется, а затем открывают выходное отверстие. Оставляют устройство работать еще полчаса.
Если непосредственно от коптильни в процессе работы исходит дым, значит, не все щели надежно закрыты. И чтобы дальше эксплуатировать устройство, сразу необходимо устранить эти недочеты. Касательно качества копчения, то извлеченные заготовки должны иметь золотистую «корочку», быть горячими и ароматными.

SmokingPit.com — Обзор генератора холодного дыма A-MAZE-N-SMOKER

Время от времени я сталкиваюсь с новым продукт или дизайн, которые настолько просты, что поражают воображение. Это очень хорошо сделанный генератор дыма которые можно купить менее чем за 30 долларов. Когда я впервые увидел дизайн, я рассмеялся. Я не смеялся над продуктом или его дизайном. Нет я был смеясь над тем, насколько это было просто и недорого сравнение с тем, что есть. я не собираюсь брать что-то отличное от других продуктов, которые я планирую рассмотреть некоторые из них также. Что я должен отметить здесь, так это A-MAZE-N-SMOKER — это очень недорогой и простой дизайн, но универсальный генератор холодного дыма. Читайте дальше, чтобы найти почему я так впечатлен этим генератором холодного дыма.

Обзор продукта и информация

Компания

Курильщик A-MAZE-N-SMOKE стоимостью 39,99 долларов США является продуктом A-MAZE-N Products. ООО. Несколько месяцев ушло на тестирование продукта различные комбинации конфигурации, материала и виды опилок. Это прекрасное время, чтобы упомянуть, что они продают опилки для топлива и известны как A-MAZE-N-Dust.

Веб-сайт — Не забудьте сказать им, что Роб из SmokingPit. com прислал вам .

Веб-сайт продуктов A-MAZE-N

Пеллет выстрелил А-лабиринт-н-курильщики
Лучшее соотношение цены и качества в барбекю

Новый Курильщик A-Maze-N-Tube

Обновление A-Maze-N-Tube-Smoker

Дизайн

Начнем с дизайна. блок, который я тестировал, имеет размер 6 x 8 дюймов. сетчатый ящик из нержавеющей стали с перегородки, образующие лабиринт. блок изготовлен с № 304 перфорированная нержавеющая сталь. Прямо из ворот можно скажите, что это очень хорошо построен и должен длиться всю жизнь время, если не подвергается насилию.

Упаковка

Товар отправлен приоритетно почта с 3lbs. A-MAZE-N-Dust и некоторые инструкции все в такая же коробка. это было очень хорошо упакован и был на месте в течение 4 дней. Я всегда ценю быстро перевозки.

Приправа

ничем не отличается от любого гриля или курильщик это устройство было изготовлены из материалов, которые иметь легкое масло на металле. Первым шагом было размещение устройство на мой гриль и выставить его до 450 градусов тепла в течение примерно 30 до 40 минут. это сгорит маслянистый осадок на нержавеющая сталь. После того, как это было сгорел, я дал ему остыть прогнал его через мою посудомойку.

Продукты питания

Теперь, когда я был готов двигаться вперед с тестированием я приготовил немного, Пеппер Джек, Мягкий Белый чеддер, моцарелла и немного сыра Монтерей Джек. я позаботился о том, чтобы сохранить толщину меньше дюйма, как я люблю выделять аромат дыма. это здорово время, чтобы указать, что выделить аромат дыма не означает еда будет горькой. Мы ищу хороший тонкий синий дым. Белый дым свидетельствует о холодный ожог дерева и воля получается горьковатый привкус. сыр поставили на копчение решетка со всеми открытыми краями. я покинул область в левом верхнем углу дымящейся решетки к разместить A-MAZE-N-SMOKER.

Освещение

Однажды у меня был сыр на курильщик пришло время добраться до курение. Первым шагом было загрузите AMAZE-N-SMOKER с опилки. В этом случае у меня было опилки гикори. я немного более двух чашек опилок в устройство, затем с помощью пальцев я равномерно распределить опилки в каждой части лабиринта. Как только опилки загружены, я дал ему несколько ударов по земля для оседания опилок. А рекомендуется бутановая мини-горелка для освещения и это правильно. Использование мини-фонарика было очень аффективный способ начать ожог процесс. Устройство имеет два отверстия, по одному на каждом конце. Вы можете зажечь один конец или оба. Если вы делаете свет и опилки сгорят быстрее. В моем случае, так как я работая с более крупным курильщиком I пошел еще один, освещая оба концы и центр. Все, что ты делаешь держите пламя мини-факела опилки около 30 секунд и он выключен и курит.

Дым

Я начал свой тест в 10:30 утра. Курильщик был загружен сыр и A-MAZE-N-SMOKER был размещен в левом верхнем углу угол. Я разместил это в этом расположение потому что мой выхлоп стек расположен в верхней Правильно. Я хотел убедиться, что я был хороший тонкий синий дым катаясь по всему варочная камера. я разместил датчик цифрового термометра внутри коптильная камера для контроля температура. Начиная это было 54 градуса, что было примерно температура утром воздуха. Как только все это было установлено, я закрыл крышку и ушел на 1 час.

По возвращении после первого час был рад видеть хороший тонкий синий дым все еще катится из курильщика. С крышкой открыть, я мог видеть, что опилки ожоги обползли 3/4 пути вверх 3 столбца. внутри лабиринта. Оказалось, излагать то, что я считаю нужное количество дыма. Все ну пока так крышка была закрыто до прибытия часа 2.

В час 2 опилки на этом точка была сожжена на 3/4 и сыр имел приятный дымный оттенок Это. я не удержался от примерки сыр. Это было удивительно! 3-й и последний час последний опилки сгорели и сыр был готов. Максимум температура на тот момент была 71 градусов. Имейте в виду, что температура воздуха была около 58- 60 градусов. я вытащил больше всего сыр на данный момент. Я ушел кое-что добавили еще кое-что опилки и пусть идет другой час. Сыр действительно не получить гораздо больше аромата дыма последний час. 3 часа казалось быть как раз в нужное время в курильщик.

Заключение

Иногда простые вещи работают лучше всего. я не могу придумать логической причины, по которой я бы заплатил больше за продукт, который в лучшем случае соответствует A-MAZE-N-SMOKER по легкости использования и качества копченостей. После многих успешно курит с помощью этого продукта, я могу сказать с уверенность, что это отличная покупка, и можно ожидать качества копчености с его использованием. Если вы ищете холодный дым генератор, который прост в использовании и производит качественное мясо и сыры я очень рекомендую A-MAZE-N-Smoker. Это лучший генератор холодного дыма, который я знаю, менее чем за 50 долларов. Приобретите генератор холодного дыма сегодня @ Веб-сайт продуктов A-MAZE-N. Скажи им, что видел это здесь @ SmokingPit.com.

Копчение мяса и дизайн коптильни 26-1111

Авторизованный дистрибьютор — Гарантия лучшей цены

(пока отзывов нет) Написать рецензию

Книга по производству колбасных изделий: копчение мяса и дизайн коптильни, модель № 26-1111

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Тема отзыва Обязательно

Комментарии Обязательно

Код товара:: ТСМ-26-1111-МПП12

Сравните в: 44,26 доллара США

Осенняя распродажа: Осенняя распродажа: 35,40 долларов США

— Вы сэкономили $8,86

Текущий запас:

Распродано

Руководство по копчению мяса / строительству коптильни

Подробная пошаговая инструкция по копчению мяса

Подробная инструкция по строительству коптильни

100 подробных чертежей и 50 фотографий

295 страниц

Альтернативный вариант. артикул: 26-1111

Часто покупают вместе:

Описание
Характеристики

Описание

Производитель Модель №: 26-1111

Это всеобъемлющее руководство по копчению мяса, составленное всемирно известным экспертом Стэнли Мариански, также является подробным руководством по проектированию и строительству коптилен (модель 26-1111). Эта книга содержит более ста подробных схем и чертежей, а также 50 фотографий. последняя работа по строительству нестандартных коптилен с использованием всех видов материалов: каменных блоков и древесины, а также более творческих материалов, таких как бочки и старые холодильники.Профессиональная, всеобъемлющая и хорошо написанная, эта книга просветит новичков и научит некоторым вещам опытные профессионалы. В первой половине книги подробно описаны основные принципы соления, приготовления, копчения и хранения всех видов мяса, рыбы и птицы. Вместо того, чтобы просто предлагать температурные диапазоны для копчения различных продуктов, эта книга дает столь необходимые подробные пошаговые инструкции. Во второй части книги вы найдете очень подробные чертежи лучших способов построить собственную коптильню по индивидуальному заказу.5 страниц.

Подробные характеристики

UPC:	15913715156
Модель №:	26-1111

сопутствующие товары
Клиенты также просмотрели

Сопутствующие товары

Распродано

Сменная игла для колбасных изделий для мясных насосов, модель № 11-1414

Сравните в: $36,94

Осенняя распродажа: Осенняя распродажа: 29 долларов0,56

Вы просматриваете нашу запасную иглу для колбасного насоса для мясного насоса. Сменная игла TSM предназначена для использования с насосом для мяса и является идеальным способом для введения вашего любимого маринада в домашнюю или…

Распродано

Насос для производства колбасных изделий большого объема, модель № 11-1413

Сравните в: $294,09

Осенняя распродажа: Осенняя распродажа: 202,82 доллара США

Вы просматриваете наш мясной насос большой производительности для производства колбасных изделий. Насос для мяса прост в использовании с минимальными усилиями. Насос для мяса изготовлен из гигиеничного ударопрочного пластика. Обратный клапан насоса…

Распродано

Книга производителя колбас: базовая разделка скота и дичи, модель № 26-1110

Сравните в: 42,03 доллара США

Осенняя распродажа: Осенняя распродажа: 33,62 доллара США

Вы просматриваете нашу книгу «Основы разделки скота и дичи». Вы когда-нибудь терялись в догадках, как убить свою призовую игру? Книга «Основы разделки скота и дичи на говядину, телятину, свинину,…

Добавить в корзину

Sausage Maker 18-дюймовая профессиональная пила для мяса, модель № 14-1111

Сравните в: $76,19

Осенняя распродажа: Осенняя распродажа: 50,80 долларов США

Вы просматриваете нашу пилу для мяса Sausage Maker Packer 18″. Профессиональная пила для мяса специально разработана для мясопереработчиков. Эта прочная пила позволяет быстро и чисто…

Клиенты также просмотрели

Распродано

БЕСПЛАТНАЯ ДОСТАВКА

Универсальный дымогенератор Bradley Smoker поставляется с адаптером, модель № BTSG1

Сравните в: 269,99 долларов США

Осенняя распродажа: Осенняя распродажа: 189,99 долларов США

Этот генератор дыма с подходящим адаптером от Bradley Smoker (модель Btsg1) позволит вам безопасно и эффективно превратить практически любую небольшую замкнутую конструкцию в. ..

Распродано

Погодостойкий чехол Bradley Smoker (108 л) для 6 коптильных стоек, модель № BTWRC108

Сравните в: $70,99

Осенняя распродажа: Осенняя распродажа: 49,99 долларов США

Этот всепогодный защитный чехол от Bradley Smoker (модель Btwrc108) был разработан, чтобы соответствовать контурам коптильни Bradley с шестью стойками. Длительное воздействие элементов очень…

Добавить в корзину

Справочник Dakota Sausage Stuffer Sausage And Jerky, модель № DKB-050

Сравните в: 32,52 доллара США

Осенняя распродажа: Осенняя распродажа: 18,58 долларов США

Вы просматриваете наш Справочник по колбасе и вяленому мясу дакота. Справочник по колбасам и вяленому мясу Элдона Катлипа содержит 30 рецептов вяленого мяса и пошаговые инструкции по приготовлению свежей и копченой колбасы…

Распродано

Погодостойкий чехол Bradley Smoker (76 л), 4 стойки для курения, модель № BTWRC

Сравните в: $67,49

Осенняя распродажа: Осенняя распродажа: $39,99

Этот чехол для коптильни Bradley (модель BTWRC) защитит вашу коптильню от матушки-природы. Облегающий чехол для коптильни Bradley с четырьмя стойками, этот чехол позволит вашей коптильне выдержать…

Распродано

БЕСПЛАТНАЯ ДОСТАВКА

Bradley Smoker 6-Rack Digital Smart Smoker — Bluetooth, модель № BS916

Сравните в: $899,99

Осенняя распродажа: Осенняя распродажа: $599,99

Вы уже слышали об iPhone? Теперь у Брэдли Смокера есть коптильня с технологией iSmoke, доступная здесь, в этой модели Smart Smoker на 120 В (модель BS916). Обладает большинством тех же замечательных функций, что и стандартная…

Распродано

Книга производителя колбас: базовая разделка скота и дичи, модель № 26-1110

Сравните в: 42,03 доллара США

Осенняя распродажа: Осенняя распродажа: 33,62 доллара США

Распродано

БЕСПЛАТНАЯ ДОСТАВКА

Bradley Smoker 4 Rack Original Коптильня для мяса 76 л, модель № BS611

Сравните в: 599,99 долларов США

Осенняя распродажа: Осенняя распродажа: 449 долларов0,99

Любите ли вы копчености, морепродукты и овощи, а кто нет? Этот ультрасовременный аппарат с 4 стойками от Bradley Smoker (модель Bs611) — именно то, что вам нужно для приготовления собственного домашнего копчения. ..

Распродано

БЕСПЛАТНАЯ ДОСТАВКА

Цифровая коптильня Bradley Smoker с 6 стойками, 108 л, модель № BTDS108P

Сравните в: $942,49

Осенняя распродажа: Осенняя распродажа: 649,99 долларов США

Этот программируемый коптильный шкаф от Bradley Smoker (модель BTDS108P) с максимальной вместимостью 780 квадратных дюймов переносит традиционную коптильню для мяса и морепродуктов в современную эпоху…

Распродано

Адаптер для холодного дыма Bradley Smoker, модель № BCOLD

Сравните в: 156,99 долларов США

Осенняя распродажа: Осенняя распродажа: 109 долларов0,99

Холодное копчение позволяет придать продуктам насыщенный, восхитительный вкус дыма, но, в отличие от горячего копчения, в процессе копчения пища фактически не готовится. Этот адаптер холодного дыма от Bradley Classic (модель…

Генераторы холодного дыма | Коптильня Smoke Chief

дисплей:

Сортировать по ПопулярныеЛучшие продажиПо алфавиту, от A до ZПо алфавиту, от Z до AЦена, от низкой к высокойЦена, от высокой к низкойДата, от новой к старойДата, от старой к новой

Новый Распродажа

$ 69,95 79,95 $

Быстрый просмотр

отсутствует перевод: en.general.viewdetail.title

Добавить в список желаний

Набор адаптеров Smoke Chief — Big Green Egg

Генератор холодного дыма Smoke Chief легко прикрепить к грилю-барбекю Big Green Egg. Это позволит вам использовать Big Green Egg в качестве коптильни для холодного копчения или добавить дыма к грилю, который вы уже делаете на Big Green Egg.

The Smoke Chief использует пеллеты для барбекю, чтобы добавить только дыма, но не дополнительного тепла. С помощью Big Green Egg легко добиться потрясающих результатов при приготовлении таких продуктов, как сыр, орехи, фаршированные яйца, овощи, фрукты и все, что вы не хотите нагревать во время курения. Вы также можете подключить Smoke Chief, чтобы добавить интенсивного дыма к любым другим действиям барбекю на вашем Big Green Egg. Smoke Chief использует любые пеллеты для барбекю, поэтому у вас есть выбор из множества вкусов дыма. Мы рекомендуем использовать пеллеты для барбекю Smokehouse Products, потому что знаем, что вы получите оптимальную производительность и вкус.

Адаптер Smoke Chief для Big Green Egg подходит ко всем моделям грилей Big Green Egg. С помощью кронштейна Smoke Chief можно легко и быстро подключить к регулятору тяги вашего Big Green Egg. Кронштейн подходит для гнезд Big Green Egg для средних, больших и очень больших грилей для барбекю Big Green Egg. Вы будете готовы к курению за считанные минуты с помощью Big Green Egg и Smoke Chief. Быстроразъемные гайки и болты крепятся прямо к гнезду Big Green Egg. Отрегулируйте полку до нужной высоты и угла и подключите Smoke Chief с адаптером тяги (входит в комплект). Адаптер тяги подходит прямо к ползунковому регулятору тяги всех моделей грилей Big Green Egg. Адаптер тяги также можно использовать отдельно от полки адаптера, что означает, что Smoke Chief можно подключить практически любым возможным способом.

В комплект адаптера Smoke Chief для Big Green Egg входит

Регулируемый кронштейн полки для средних, больших и очень больших больших зеленых яиц с гнездами
Адаптер регулируемой тяги и соединитель Smoke Chief с силиконовым уплотнением

Новый Распродажа

$ 159,95 199 долларов. 00

Быстрый просмотр

отсутствует перевод: en.general.viewdetail.title

Добавить в список желаний

Генератор холодного дыма Smoke Chief 2.0

Smoke Chief 2.0 — версия оригинального Smoke Chief из нержавеющей стали с многочисленными улучшениями и функциями. Этот дымоход из нержавеющей стали производит невероятное количество холодного дыма и может быть легко подключен к любому грилю или другому шкафу, чтобы превратить его в коптильню. Smoke Chief 2.0 заправляется пеллетами для барбекю и подключается к стандартной розетке.

Новые функции Smoke Chief 2.0 включают увеличенный медный ствол для большей производительности дыма и уменьшения накопления креозота; корпус из матовой нержавеющей стали для исключительной прочности; дополнительные вентиляционные отверстия, вырезанные лазером, для увеличения потока воздуха и охлаждения; вентилятор с двойным шарикоподшипником и алюминиевым корпусом для снижения теплопередачи и повышения мощности; и более прочный выключатель питания для увеличения срока службы.

Smoke Chief работает, просто заполняя трубку гранулами для барбекю, затем подключая ее, и вы готовы к работе. На большинстве грилей он находится рядом с грилем и направляет дым через уже доступное отверстие для гриля. Smoke Chief работает от сети 12 В постоянного тока или 110 переменного тока (стандартная бытовая розетка).

Smoke Chief используется с газовыми грилями, пеллетными грилями, угольными грилями, коптильнями и многими другими устройствами для приготовления пищи на открытом воздухе. Smoke Chief легко прикрепить к любому из этих устройств и настроить без особых усилий.

Благодаря разнообразию вкусов пеллет для барбекю у вас есть бесконечные возможности придания вкуса вашим любимым блюдам с помощью этого генератора холодного дыма. Вкусы пеллет для барбекю доступны в 5 вкусах от Smokehouse Products, включая ольху, яблоко, вишню, гикори и мескитовый. Поскольку Smoke Chief является генератором «холодного дыма», вы можете коптить ряд новых продуктов, таких как сыры, яйца, бобы, соль и многое другое в дополнение к обычному мясу, ребрам, рыбе, свинине, говядине, ветчине и другим.

Smoke Chief позволяет повару каждый день коптить продукты как профессионал!

Предупреждение Законодательного акта 65 штата Калифорния : Рак и репродуктивный вред- www.P65Warnings.ca.gov.

Новый

$ 199,00

Быстрый просмотр

отсутствует перевод: en.general.viewdetail.title

Добавить в список желаний

Генератор холодного дыма Smoke Chief

Smoke Chief — это удивительный новый способ коптить все ваши любимые продукты. Это устройство производит «холодный дым» и может быть легко подключено к любому грилю или устройству для приготовления пищи на открытом воздухе, чтобы быстро приготовить вкусные копчености. Этот новый продукт уникален тем, что он за считанные секунды превращает гриль для барбекю, который уже есть в большинстве семей, в коптильню, а также производит «холодный дым», который обеспечивает постоянство в приготовлении вашего любимого рецепта.

Smoke Chief работает, просто заполняя трубку гранулами для барбекю, затем подключая ее, и вы готовы к работе. На большинстве грилей он находится рядом с грилем и направляет дым через уже доступное отверстие для гриля. Smoke Chief курит до 3 часов всего на одной чашке гранул для барбекю и работает от сети 12 В постоянного тока или 110 переменного тока.

Благодаря разнообразию вкусов пеллет для барбекю можно безгранично разнообразить свои любимые блюда с помощью этого генератора холодного дыма. Вкусы пеллет для барбекю доступны в 5 вкусах от Smokehouse Products, включая ольху, яблоко, вишню, гикори и мескитовый. Поскольку Smoke Chief является генератором «холодного дыма», вы можете коптить ряд новых продуктов, таких как сыры, яйца, бобы, соль и многое другое в дополнение к обычному мясу, ребрам, рыбе, свинине, говядине, ветчине и другим.

Smoke Chief позволяет повару каждый день коптить продукты как профессионал!

Предупреждение Законодательного акта 65 штата Калифорния : Рак и репродуктивный вред- www.P65Warnings.ca.gov.

Новый

$ 29,99

Быстрый просмотр

отсутствует перевод: en.general.viewdetail.title

Добавить в список желаний

Коптильня Коптильня

Добавьте дыма к своему следующему барбекю! Коптильня — это быстрый и удобный способ добавить много дыма к вашему следующему барбекю. Просто поместите коробку для копчения внутрь гриля или коптильни, наполните ее гранулами для барбекю (или древесной щепой), зажгите ее зажигалкой для коптильни и отрегулируйте регулятор тяги, чтобы получить желаемый дым. Изготовленный из нержавеющей стали 304, коптильня имеет уникальный дизайн, который сжигает гранулы барбекю изнутри наружу, создавая больше дыма быстрее. Наполненный 1 фунтом пеллет для барбекю Smokehouse, коптильня будет курить в течение примерно 2 часов с глубоким проникающим дымом. Пополняйте по мере необходимости.

Характеристики:

304 Конструкция из нержавеющей стали.
Регулятор тяги для оптимального контроля горения/дымления.
Для использования на любом гриле или коптильне.
Сжигает пеллеты для барбекю, древесную щепу или куски дерева.
Размеры коробки: 5,25″ x 5,25″ x 2,75″

Предупреждение Законодательного акта 65 штата Калифорния : Рак и репродуктивный вред- www.

РубрикаРазное
