Содержание

чертежи с размерами, а также инструкция как сварить самодельный навес

Что бы пожарить вкусный шашлык, нужен хороший мангал
Любим мы, если погода позволяет, с друзьями пожарить на открытом воздухе шашлыки. Впрочем, если погода не позволяет, тоже…жарим. Но в любую погоду шашлыки без мангала — дело несерьезное. Если есть у вас частный дом или дача, сделать можно стационарную солидную установку, совмещающую мангал и барбекюшницу. Их делают обычно частично из кирпича или природного камня, частично из металла. Если нет желания возводить нечто серьезное, можно сварить жаровню из металла и поставить недалеко — на заднем дворе под навесом, в гараже, в кладовке и т.д. Если вы любитель отдыха на природе в любом виде, вам без переносного мангала не обойтись. Причем такого, который удобно будет переносить/перевозить. Вот о том, как сделать мангал из металла своими руками и пойдет речь дальше.

Шашлыки жарим и когда погода позволяет, и когда нет… потому и мангал нам нужен в любое время года

Особенности металлических конструкций

Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными. Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт. В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.

Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек. Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.

Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах. Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.


Чертежи

И напоследок несколько чертежей. Размеры меняйте по своему усмотрению, никакого криминала в этом нет.

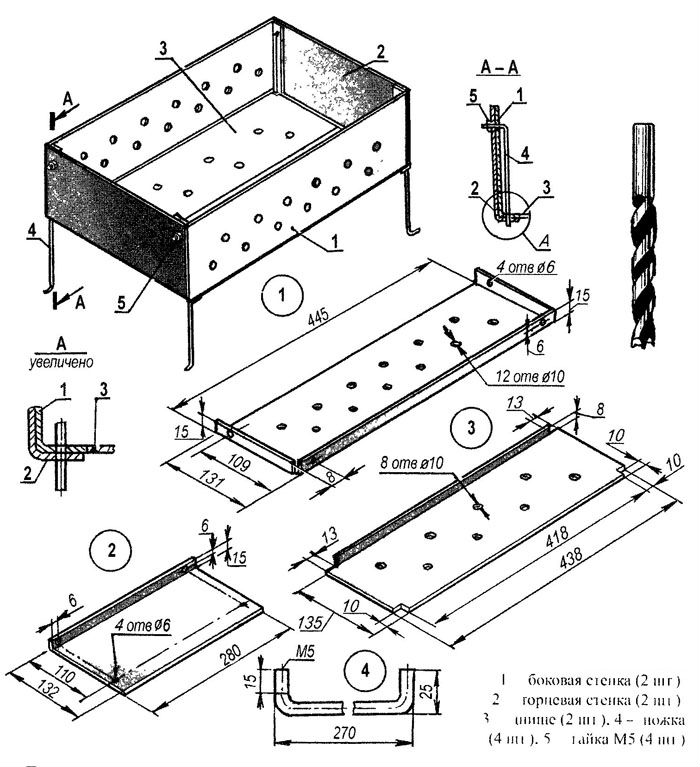

Чертеж железного мангала на высоких ножках


Чертеж мангала-чемодана из металла


Чертеж разборного мангала

Размеры и типовые схемы

При самостоятельном изготовлении мангала можно ориентироваться на следующие параметры и особенности их расчета.

Ширина

Определяется величиной шампуров. Длина типовых изделий составляет 45-50 см, из которых полезная или рабочая длина всего 30-35 см.

Следовательно, наибольшая допустимая ширина типового мангала — 40 см. Тогда мясо будет занимать максимум пространства над углями, и жар не будет рассеиваться впустую.

Длина

Ее нужно рассчитывать исходя из среднего количества шашлыков. Рекомендуемое расстояние между двумя шампурами — 5-10 см. Для 6 шампуров лучше сделать мангал 60 см длиной.

На большую компанию, когда мясо жарится на 10 шампурах одновременно, подойдет метровый мангал. А для барбекю-решеток оптимальна жаровня длиной 40 см.

Глубина жаровни

Идеальное значение — от 15 до 20 см. Для жарки мяса достаточно слоя углей 5-10 см высотой, а рекомендуемое расстояние между шампурами и топливом составляет 8 см.

Для мангалов на дровяном топливе глубину увеличивают, но тогда для хорошей прожарки потребуется больше углей.

Высота мангала

Этот параметр подбирается индивидуально под повара. Считается, что жаровня должна находиться на уровне пояса человека, тогда работать с мангалом будет удобно.

В зависимости от роста повара высота мангала может колебаться от 80 до 120 см.

Толщина стенок жаровни

Для стационарных мангалов работает правило: чем толще стенки топки (жаровни) мангала, тем лучше. Желательно использовать листы металла толщиной 5-10 мм. Такой мангал будет лучше сохранять тепло и дольше прослужит.

Если вы хотите сварить переносную конструкцию, подойдут листы толщиной 3-4 мм. Тогда конструкция будет меньше весить.

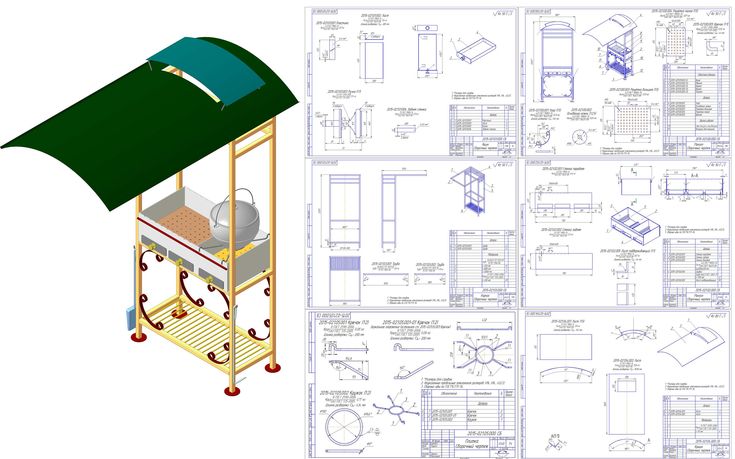

Как делать мангал на подставке с разделочным столиком

В жаровне, установленной на подвижную подставку с разделочным столиком, предусмотрено практически все:

  • возможность подготовить продукты, поставить посуду, специи;
  • удобно, «под рукой», разместить аксессуары, повесив их на крючки;
  • хранить запас топлива и кухонную утварь;
  • перевозить шашлычницу в пределах участка.

В случае дождя неиспользуемую жаровню, чтобы не ржавела, можно перевернуть вверх дном, установив в то же посадочное место.

Чертеж мангала:

Технология изготовления жаровни аналогична предыдущему варианту:

  1. Вырезаем заготовки корпуса из листа толщиной 4 мм.
  2. Свариваем корпус.
  3. Привариваем ручки из уголка 25х25 мм длиной 100 мм.

На чертежах схематично показаны отверстия в мангале для поступления воздуха и расстояния между ними, а также пазы под шампуры. Почему их делать не обязательно читайте в статье «Идеальные размеры мангала».

Как сделать жаровню мангала своими руками смотрите в 11-минутном видео
Подставка под мангал: чертежи с размерами.

Изготовление каркаса из трубы 20х20 мм:

  1. Нарезаем трубу по размерам, указанным в спецификации чертежа, с учетом углов соединения деталей.
  2. Свариваем объемный каркас рамы. По углам с внутренней стороны укрепляем верхнюю конструкцию, прихватив 4 пластинами. Привариваем ручку. Устанавливаем 2 колеса.
  3. Свариваем разделочный столик из 4 кусков трубы, изнутри по углам прихватываем 4 пластины. Привариваем к нему 2 детали для крепления к подставке и крючки.
  4. Раскраиваем деревянные части столешницы и нижнего основания.
  5. Собираем конструкцию:
  • устанавливаем жаровню,
  • монтируем деревянные элементы.

Достоинства и недостатки мангала из металла

Достоинства:

  • простота и большое количество вариантов конструкции;
  • высокая скорость сборки;
  • возможность самостоятельного изготовления;
  • сравнительно малая стоимость при изготовлении своими руками;
  • высокая ремонтопригодность.

Недостатки:

  • материал склонен к коррозии, поэтому его приходится периодически подкрашивать. При этом, нанесение защитного покрытия на внешнюю сторону угольного ящика бесполезно, от сильного нагрева защита отгорает;
  • для изготовления необходимо владеть соответствующими навыками и умением работать с инструментами.

Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.

Красивые мангалы с коваными элементами

Кованые элементы придают изделию своеобразие, легкость и индивидуальный стиль. Даже простая накладка или завитая ручка на жаровне делает ее непохожей на остальные шашлычницы.

Кованые элементы носят не только декоративный характер, а и придают прочности конструкции. Советы мастера как правильно сварить мангал с применением готовых кованых элементов смотрите в динамичном 7-минутном видео:

Как изготовить мангал без сварки своими руками читайте в статье «Разборный мангал».

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы


Листы металла толщиной 5 мм для днища и 3 мм для стенок


Стальные трубы для изготовления опор


Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)


Болгарка с отрезным кругом


Сварочный инвертер с набором электродов


Лопата или бур для изготовления гнезд под опоры


Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры


Защитная краска для нанесения на мангал

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Когда все работы завершены, очищаем все детали и покрываем жаростойкой эмалью. Дожидаемся полного высыхания краски и можно мангал собирать.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса. Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

  • нельзя заливать угли водой, так как это приведёт к деформации металла,
  • потёки жира удаляются тряпкой с песком,
  • для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

Чем окантовать грядки

Выбираем ровную площадку. На ней будем устанавливать высокую грядку.

Борта грядки можно делать из кирпича, шифера, бревен. Главное — оградить грядку. Лично я взял бревна от старого дома: внутри древесина начала разлагаться, а вот для грядки они подойдут и простоят как минимум 15 лет.

Бревна устойчиво укладываем на земле, их можно даже при необходимости заглубить. Бревна скрепляем между собой шурупами или гвоздями.

Многие спрашивают, на сколько хватает таких досок или бревен. Сейчас продается много антикоррозийных средств. Обработав ими, можно существенно продлить срок службы такой грядки.

Если покрасить грядку-короб (известью или краской на водной основе) это не только сделает вашу грудку-короб более эстетичной, предохранит дерево от гниения, но и не позволит бортам нагреваться в жаркие дни. Белый цвет отталкивает солнечные лучи. Так, например, картофель не любит, когда земля сильно прогревается с боков.

Дополнительный функционал

Навес

Защищает в любую погоду. От жаркого солнца, осадков, во время готовки. От сильного ливня не убережёт, но при небольшом дожде отказываться от шашлыков не придётся.

Мангал с крышкой

Наличие крышки сокращает время жарки, защищает продукты от насекомых, высыхания, случайного возгорания углей. С ней мясо пропитывается ароматом дыма, приобретает слегка копчёный вкус.

Двойное дно

Для него характерна воздушная прослойка, с которой процесс накаливания углей равномерен.

Ручки

Простые разборные мангалы можно дополнить ручками, чтобы удобно было его поднимать. Они или привариваются, или крепятся с помощью болтовых соединений. Выполнить их можно в виде кованых завитков. И тогда конструкция станет не только функциональной, но и красивой.

Совок и кочерга

Можно выполнить из того же квадрата диаметром 10 мм. Ручки для большей декоративности скручиваются в спираль на Торсионе.

Мангал с казаном

Мангал легко дополнить местом под казан. К боковой или задней стенке приваривается кольцо, в которое можно вставить пруток с держателем. Лишний расход металла отсутствует. Есть посложнее вариант: в конструкции предусматривается увеличение длины, печка приваривается в боковой части. С такой моделью ко столу будет и плов, и рагу, и жаркое.

Полочка

Полочка внизу выполняет не только декоративную функцию, но и прикладную. Во-первых, увеличивает жёсткость каркаса. Во-вторых, можно сложить дрова, и если они сырые, то от жара огня высохнут быстро.

Колёса

Можно использовать колёса со старой тачки, либо взять мебельные ролики. Или изготовить самому из колец разного диаметра, для соединения добавив железные спицы. Чтобы прикрепить их, к ножкам приваривается ось, на которой уже размещаются колёса.

Кроме перечисленного, мангал может быть доработан многими полезными вещами. К примеру, ящик для золы, специальные полочки, труба, ручки, крючки, щипцы и т.д.

Возможности устройства аппарата

Металлические очаги могут быть:

  • стационарными. Отличительной чертой служит прочная фиксация на грунте, здесь пригодится железобетонный фундамент. Конструкция обладает существенными габаритами, позволяющими кроме шашлыка приготовить на мангале блюда в казане, закоптить рыбу и мясо;
  • разборными. Активно используются как на садовых участках, так и в выездных пикниках, они очень компактны, за счет чего идеально приспособлены к транспортировке. Подвидом разборных очагов являются складные модели, также имеющие небольшой вес и скромные габариты;
  • переносными. Такие жаровни актуальны в теплое время года, имеют колеса или ножки, благодаря которым конструкцию можно переместить в одиночку.

Вне зависимости от выбранного чертежа сооружение будет состоять из основания (оно же дно), крышки, рамы, колосников, ножек, бортиков. Столик откидного или выдвижного типа существенно облегчит эксплуатацию, для декора можно использовать кованые элементы.

Голосование: какой сварочный инвертор самый лучший?

Что бы вы выбрали из сварочных инверторов или посоветовали бы приобрести?

Eurolux IWM190

0.00 % ( 0 )

Fubag IQ200

0.00 % ( 0 )

Ресанта САИ-220

100.00 % ( 1 )

Искра MIG-305SP

0.00 % ( 0 )

Blue Weld Starmig 210 DualSynergic

0. 00 % ( 0 )

AuroraPRO Overman 200

0.00 % ( 0 )

Сварог ProMIG 200 Synergy

0.00 % ( 0 )

Fubag IRMIG 200 Syn

0.00 % ( 0 )

AuroraPRO Inter TIG 202

0.00 % ( 0 )

Сварог Real TIG 200

0.00 % ( 0 )

Ресанта САИ-250АД AC/DC

0.00 % ( 0 )

Wert MMA 200

0.00 % ( 0 )

Кедр MIG 175GD

0.00 % ( 0 )

Quattro Elementi MultiPro 2100

0.00 % ( 0 )

Как сделать мангал из кирпича своими руками на дачу

Ароматный шашлык, овощи на гриле или сочное мясо-барбекю станут вкуснейшим дополнением к встречам с друзьями или родными во дворе вашего дома. Порадуйте себя и близких – постройте себе мангал! Вы можете возразить: «Зачем строить, когда в магазинах полно обычных железных мангалов?». Дело в том, что у металлических мангалов много недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

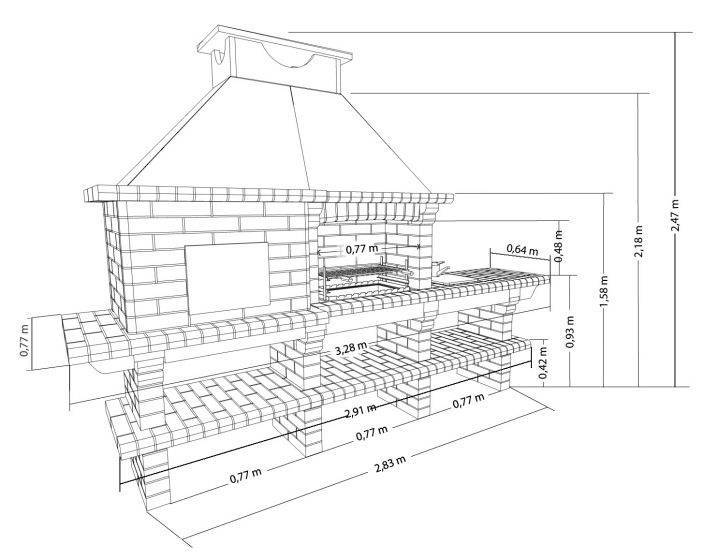

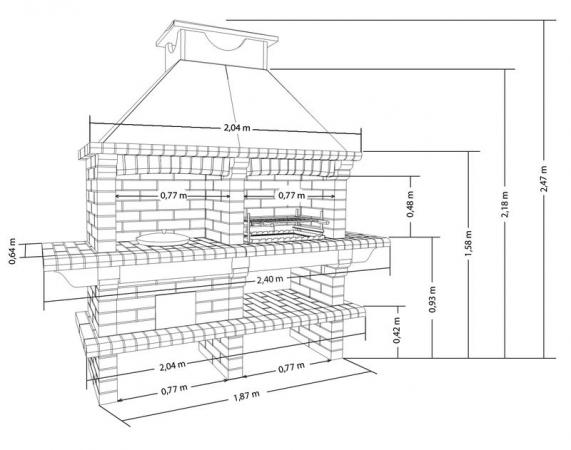

Кирпичный мангал для дачи своими руками: чертежи, фото

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция, как сделать своими руками

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

  • под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
  • засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
  • заливается бетонный раствор.

Построить мангал из кирпича своими руками можно после полного застывания бетона, не ранее чем через 1,5-2 недели.

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

  • первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
  • облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
  • после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
  • еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
  • оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
  • последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Какую кровлю выбрать для навеса мангала

В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни. Плюс ко всему во время дождя или града слышен сильный стук по металлочерепице – и общаться под такой крышей становится очень неуютно. Со временем крыша из металлочерепицы может заржаветь, особенно в местах крепежа, потому что в составе этого кровельного материала есть металл.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Часто такие навесы делают высокими, чтобы избежать эффекта «горячей» крыши от палящего солнца. Но в таком случае защитные функции теряются, ведь под такой навес легко будут попадать капли дождя, а в ясный день – тень будет выходить за пределы навеса.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

3. Ондулин. О преимуществах этого кровельного материала стоит рассказать более подробно.

Ондулин очень прост в транспортировке, не нужно быть мастером на все руки, чтобы его смонтировать. С профнастилом и металлочерепицей все куда сложнее: для монтажа придется нанимать специальную бригаду и тратить на это дополнительные деньги.

Какие еще есть преимущества у ондулина? Несмотря на свою небольшую толщину, это очень прочный кровельный материал. Один квадратный метр ондулина выдерживает нагрузку до тонны, а значит – снеговые нагрузки ему не страшны. Ондулин никогда не заржавеет, ведь в нем не содержится металл (в отличие от металлочерепицы и профнастила, в составе которых есть металл).

Ондулин не протекает, не конденсирует и не шумит от града или дождя – под ним очень комфортно находиться даже во время проливного дождя. Еще ондулин никогда НЕ загорится от уголька, окурка или петарды – в качестве доказательства можете посмотреть вот этот видеоролик. В общем, отличное решение для навеса над мангалом на любом загородном участке!

Рисунок барбекю на заднем дворе — Bilder und stockfotos

85Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos

DUCHSTEREN

  • DUCHSTEREN

  • . Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

    гриль в хинтерхофе. nahaufnahme von grillwürsten von fleisch auf dem гриль. mann bereitet leckere würstchen zu — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Гриль в Хинтерхофе. Nahaufnahme von Grillwürsten von Fleisch auf…

    Grill im Hinterhof. Nahaufnahme des Grillens von Fleischwürsten auf dem Grill. Mann bereitet leckere Würstchen zu

    eine gruppe asiatischer freunde stößt während eines party-barbecues mit einer weinflasche an. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Eine Gruppe asiatischer Freunde stößt während eines Party-Barbecue

    verspielte linienillustration für grillparty — рисунок барбекю на заднем дворе стоковые изображения, -клипарт, -мультфильмы и -символ

    Verspielte Linienillustration für Grillparty

    Das Grillparty-Konzept kann zu verschiedenen Designprojekten passen. Moderne und verspielte Lineenvektorillustration mit dem im Umrissstil gezeichneten Objekt. Es ist auch einfach, die Strichbreite zu ändern und die Farbe zu bearbeiten.

    грильен. гриль-пати, гриль или пикник. sammlung von grillzubehör, гриль, spieß, würstchen, gewürzen, huhn und fleisch, gemüse und соус auf weiß isoliert. векторная иллюстрация — рисунок барбекю на заднем дворе, графика, клипарт, мультфильмы и символ

    Гриль. Grillparty, Гриль или Пикник. Sammlung von Grillzubehö

    Grillen. Grillparty, Гриль или Пикник. Sammlung von Grillzubehör, Grill, Spieß, Würstchen, Gewürzen, Huhn und Fleisch, Gemüse und Soße auf Weiß isoliert. Векторная иллюстрация

    . sommer-grillpicknick im Hinterhof mit gegrilltem essen. приготовление барбекю концепт. skizzen-vektorillustration — рисунок барбекю на заднем дворе сток-графика, -клипарт, -мультфильмы и -символ

    Grillparty. Sommer-Grillpicknick im Hinterhof mit gegrilltem…

    Гриль-вечеринка. Sommer Grillpicknick im Hinterhof mit Grillgerichten. Cookout BBQ Konzept. Skizzenvektorillustration

    Hinterhof BBQ Party leere vorlage — рисунок барбекю на заднем дворе фондовая графика, клипарт, мультфильмы и символы

    Hinterhof BBQ Party leere Vorlage

    Eine soziale Geburtstagsfeier im Freien Lädt mit einem Baum und Gras ein. Viel Platz для текста. Разработан в CMYK во флешере Farbe.

    грильвохененде кулинарное мероприятие. kochen im freien, винтажный баннер барбекю. design für speisekarte, poster, flyer, ankündigung — рисунок барбекю на заднем дворе, графика, -клипарт, -мультфильмы и -символ

    Приготовление еды на гриле. Kochen im Freien, BBQ Banner…

    Grillwochenende Cookout-Event. Kochen im Freien, BBQ Banner Vintage. Gestaltung für Speisekarte, Poster, Flyer, Ankündigung

    doodle барбекю, гриль с gebratenem fleisch, стейк. Grillzubehör für eine party, пикник, хинтерхоф. kochen auf kohlen. umreißen sie die schwarz-weiß-vektorillustration, die auf weißemhintergrund isoliert ist. — рисунок барбекю на заднем дворе — графика, -клипарт, -мультфильмы и -символ

    Doodle Barbecue, Гриль с жареным мясом, Стейк. Grillzubehör

    Doodle Barbecue, Grill mit Braten, Steak. Grillzubehör für eine Party, Пикник, Гартен. Кохен на Колене. Kontur Schwarz-Weiß-Vektorillustration isoliert auf weißem Hintergrund.

    гриль, гриль с gebratenem fleisch, стейк. Grillzubehör für eine party, пикник, хинтерхоф. kochen auf kohlen. flash vektorillustration isoliert auf weißem hintergrund. — рисунок барбекю на заднем дворе — графика, -клипарт, -мультфильмы и -символ

    Гриль, Гриль с gebratenem Fleisch, Стейк. Grillzubehör für…

    Гриль, Гриль с братиной, Стейк. Grillzubehör für eine Party, Пикник, Гартен. Кохен на Колене. Flache Vektorillustration isoliert auf weißem Hintergrund.

    bbq-bereich isolierte cartoon-vektor-illustrationen. — рисунок барбекю на заднем дворе, графика, клипарт, мультфильмы и символы

    BBQ-Bereich isolierte Cartoon-Vektor-Illustrationen.

    Grillplatz изолированный Cartoon-Vektor-Illustrationen. Рестораны Mädchen гриль Gemüse im Stadtpark, Sommerwochenende mit Grill, Menschen Lebensstil, Grill entspannen, Erholungstag Vector Cartoon.

    ein mann hält ein netz für ein барбекю. Колен им гриль verbrennen. er trägt schwarze medizinische handchuhe und eine schürze. пикник им stadtkonzept. — рисунок барбекю на заднем дворе фото и изображения

    Ein Mann hält ein Netz für ein Barbecue. Kohlen im Grill…

    Ein Mann hält ein Netz für einen Grill. Бреннен фон Колен им Гриль. Er trägt schwarze medizinische Handschuhe und eine Schürze. Пикник им Stadtkonzept.

    nahaufnahme von grillsteaks von fleisch auf dem grill mit offenen flammen. гриль им хинтерхоф — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Nahaufnahme von Grillsteaks von Fleisch auf dem Grill mit.

    ..

    Nahaufnahme von Grillsteaks von Fleisch auf Grill mit offenem Feuer. Гриль им Хинтерхоф

    гриль им Хинтерхоф. nahaufnahme von grillwürsten von fleisch auf dem гриль. mann bereitet leckere würstchen zu — чертеж барбекю на заднем дворе фото и фотографии

    Grill im Hinterhof. Nahaufnahme von Grillwürsten von Fleisch auf…

    Grill im Hinterhof. Nahaufnahme des Grillens von Fleischwürsten auf dem Grill. Mann bereitet leckere Würstchen zu

    nahaufnahme eines ganzen gebratenen schweins, das sich am spieß dreht. essens- und partykonzept — чертеж барбекю на заднем дворе стоковые фотографии и изображения

    Nahaufnahme eines ganzen gebratenen Schweins, das sich am Spieß…

    mann grillte würstchen mit gemüse und gewürzen auf einer kohlenbecken. гриль мит раух унд flammen im grünen gras. Соммерспас. mann kocht fleisch für sommerliches familienessen im hinterhof des hauses. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Mann grillte Würstchen mit Gemüse und Gewürzen auf einer. ..

    grillfleisch und würstchen oder bratwurst auf einemgrillrost im Hinterhof. mann bereitet schaschlik oder schaschlik kebab über holzkohle zu. gegrilltes fleisch auf metallspieß im freien. барбекю-вечеринка или пикник-эссен. nahaufnahme — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Grillfleisch und Würstchen oder Bratwurst auf einem Grillrost im…

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    bbq-treffen einer asiatischen community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе stock-fotos und bilder

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    hinterhof bbq party einladung vorlage — рисунок барбекю на заднем дворе сток-графика, -клипарт, -мультфильмы и -символ

    Hinterhof BBQ Party Einladung Vorlage

    азиатский гриль-барбекю, lächelt er. — чертеж барбекю на заднем дворе стоковые фотографии и изображения

    Азиатский гриль-барбекю, lächelt er.

    süße asiatische frau, die für eine gruppe von Freunden Grilt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    hinterhof bbq party einladung vorlage — рисунок барбекю на заднем дворе, графика, клипарт, мультфильмы и символы

    Hinterhof BBQ Party Einladung Vorlage

    Eine soziale Geburtstagsfeier im Freien lädt mit einem Baum und Gras ein. Разработан в CMYK во флешере Farbe.

    asiatischer mann genießt wein und барбекю — чертеж барбекю на заднем дворе стоковые фотографии и изображения

    Asiantischer Mann genießt Wein und Barbecue

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    Hinterhof BBQ Party leere vorlage — рисунок барбекю на заднем дворе, графика, клипарт, мультфильмы и символы

    Hinterhof BBQ Party leere Vorlage

    барбекю-треффен в азиатском сообществе, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    eine gruppe asiatischer freunde stößt während eines party-barbecues mit einer weinflasche an. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Eine Gruppe asiatischer Freunde stößt während eines Party-Barbecue

    asiatische männer grillen bbq, lächelt er. — чертеж барбекю на заднем дворе стоковые фотографии и изображения

    Азиатский гриль-барбекю, lächelt er.

    азиатский гриль-барбекю, lächelt er. — чертеж барбекю на заднем дворе стоковые фотографии и изображения

    Азиатский гриль-барбекю, lächelt er.

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    süße asiatische frau, die für eine gruppe von Freunden Grilt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    bbq-treffen einer asiatischen community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    BBQ-treffen einer asiatischen Community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе фото и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    BBQ-treffen einer asiatischen Community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich. ..

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    bbq-treffen einer asiatischen community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    süße asiatische frau, die für eine gruppe von Freunden Grilt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    süße asiatische frau, die für eine gruppe von Freunden Grilt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    bbq-treffen einer asiatischen community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе фото и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    BBQ-treffen einer asiatischen Community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    BBQ-treffen einer asiatischen Community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    bbq-treffen einer asiatischen community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich. ..

    азиатский гриль-барбекю, lächelt er. — чертеж барбекю на заднем дворе стоковые фотографии и изображения

    Азиатский гриль-барбекю, lächelt er.

    bbq-treffen einer asiatischen community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    азиатский гриль-барбекю, lächelt er. — чертеж барбекю на заднем дворе стоковые фотографии и изображения

    Азиатский гриль-барбекю, lächelt er.

    süße asiatische frau, die für eine gruppe von Freunden Grilt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    süße asiatische frau, die für eine gruppe von Freunden Grilt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    süße asiatische frau, die für eine gruppe von Freunden Grilt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    eine gruppe asiatischer freunde stößt während eines party-barbecues mit einer weinflasche an. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Eine Gruppe asiatischer Freunde stößt während eines Party-Barbecue

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    bbq-treffen einer asiatischen community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    süße asiatische frau, die für eine gruppe von Freunden Grilt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    bbq-treffen einer asiatischen community, wenn freunde glücklich sind. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    BBQ-Treffen einer asiatischen Community, wenn Freunde glücklich…

    süße asiatische frau, die für eine gruppe von freunden grillt. — рисунок барбекю на заднем дворе стоковые фотографии и изображения

    Süße asiatische Frau, die für eine Gruppe von Freunden grillt.

    фон 2

    Как нарисовать гриль для барбекю

    Узнайте, как нарисовать великолепный гриль-барбекю , с помощью простых пошаговых инструкций по рисованию и видеоурока.

    Следуя простым шагам, вы тоже легко нарисуете красивую решетку для барбекю.

    Полный чертеж гриля для барбекю

    Перейти к пошаговым инструкциям.

    Хотите научиться рисовать гриль для барбекю? Это простое пошаговое руководство по рисованию мультяшных объектов поможет вам быстро стать мастером гриля, когда вы закончите контур мультяшного гриля для барбекю.
    Барбекю — это «ужин на свежем воздухе, обычно форма общественного развлечения, во время которого мясо, рыба или птица вместе с овощами жарятся на дровах или углях».

    Прокрутите вниз, чтобы загрузить PDF-файл с этим руководством.

    Во многих местах барбекю или гриль для барбекю являются предпочтительным инструментом для приготовления пищи. В Австралии и Новой Зеландии ее называют Барби.

    Термин «барбекю» происходит от индейского слова barbacoa. Имелась в виду решетка из сырого дерева, на которую клали мясо для приготовления пищи.

    Знаменитый круглый гриль, подобный изображенному на нашей фотографии, был разработан в середине двадцатого века, чтобы предотвратить попадание пепла в еду во время ее приготовления.

    Его прозвали «Спутником», потому что он напоминал знаменитый российский спутник.

    Если вам понравился этот урок, см. Также следующие руководства по рисованию: Пицца, Мультяшный стейк и Яблочный пирог.

    Пошаговые инструкции по рисованию гриля для барбекю

    Как нарисовать красивый гриль для барбекю для детей, начинающих и взрослых — шаг 1

    1. Нарисуйте контур гриля-барбекю, нарисовав овал. Нарисуйте еще одну изогнутую линию, чтобы придать фигуре трехмерный вид.

    Затем нарисуйте две U-образные линии с одной стороны, стирая при необходимости. Это будет верх и ручки гриля.

    Чертеж гриля Easy Barbeque — шаг 2

    2. Завершите форму гриля, используя длинную изогнутую линию, чтобы заключить полукруг под ним. Используйте изогнутые линии, чтобы нарисовать цилиндрическую ручку с каждой стороны.

    Чертеж гриля Easy Barbeque — Шаг 3

    3. Нарисуйте открытую крышку гриля. Начните с неправильной круглой формы. Используйте линию в форме буквы «С», чтобы заключить в нее овал. Нарисуйте небольшой полукруг сверху крышки и еще один под самой решеткой.

    Чертеж гриля Easy Barbeque — шаг 4

    4. Нарисуйте ножки гриля для барбекю. От маленького полукруга вытяните пару прямых линий. Соедините их внизу небольшим овалом. Затем вытяните еще две прямые линии от основания гриля. В конце нарисуйте овал. Это станет колесом.

    Чертеж гриля Easy Barbeque – шаг 5

    5. Детализируйте колесо с помощью небольшого овала и линии в форме буквы «С». Затем вытяните пару прямых линий с противоположной стороны гриля, образуя третью ножку. Соедините линии в плавной точке. Нарисуйте два овала вокруг точки, очерчивая колесо.

    Чертеж гриля Easy Barbeque – Шаг 6

    6. Детализируйте колесо С-образной линией. Затем нарисуйте стейк на гриле, стирая по мере необходимости. Используйте длинную изогнутую линию, чтобы нарисовать неправильную форму, и другую, чтобы придать ей трехмерный вид.

    Чертеж гриля Easy Barbeque — шаг 7

    7. Детализируйте стейк, начертив букву «V» и нарисовав небольшой овал с линией в форме буквы «C» внутри. Затем начните рисовать решетки гриля. Используйте пары прямых линий и соедините их на конце.

    Добавьте больше деталей к рисунку гриля для барбекю – Шаг 8

    8. Продолжайте рисовать наборы параллельных линий, чтобы сформировать решетку. Внутри гриля нарисуйте несколько изогнутых линий, чтобы обозначить уголь внутри.

    Завершите план чертежа гриля для барбекю — шаг 9

    9. Завершите контур гриля-барбекю, используя изогнутые линии, чтобы нарисовать пар или дым, поднимающийся от готовящегося мяса.

    Раскрась свой рисунок гриля для барбекю

    Раскрась свой мультяшный гриль для барбекю. Мы раскрасили наши в классическом сером и черном цветах, но грили могут быть разных цветов. Не забудьте использовать красный и оранжевый цвета, чтобы угли выглядели горячими!

    Дополнительные уроки по рисованию рукотворных мультфильмов см. в посте «51 простая рукотворная идея рисования мультфильмов».

    Простое пошаговое руководство по рисованию гриля для барбекю

    Нажмите ЗДЕСЬ, чтобы сохранить урок в Pinterest!

    Учебное пособие по рисованию гриля для барбекю — легко и весело Страницы для печати

    УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ДЛЯ УЧАСТНИКОВ

    Все еще видите рекламу или не можете загрузить PDF-файл?

    Во-первых, убедитесь, что вы вошли в систему.
