Распашные Ворота (Схема — Чертеж): Сделать Ворота Самостоятельно По Инструкции. Цена. Отзывы

Распашные ворота — это классика конструкций. Они появились еще в древности и не теряют популярности до сих пор.

Монтаж распашных ворот состоит в том, что их нужно просто навесить на петли опорных столбов, и эта статья написана именно для тех, кто собирается изготовить такую конструкцию самостоятельно.

Содержание статьи:

• Плюсы и минусы распашных ворот
• Подготовка площадки
• Рытье ям под фундаменты для столбов
• Подготовка металлических элементов перед заливкой фундаментов
• Бетонирование
• Устройство закладных деталей и металлических накладок
• Изготовление каркаса створки
• Установка замка
• Крепление створок к опорам
• Монтаж дополнительных элементов

Плюсы и минусы распашных ворот:

Распашные ворота не единственный вариант воротной конструкции, зато самый дешевый в изготовлении, поскольку не требует дополнительной фурнитуры, цена которой «стартует» от 2500 грн. (для откатного типа конструкции).

Плюсы:

• Простая конструкция.
• Можно изготовить самостоятельно в домашних условиях.
• Самый дешевый вариант по сравнению с другими типами.

Минусы:

• Открытые створки могут стать причиной неудобного въезда и выезда со двора. У откатных конструкций такой проблемы нет, так как их створка движется вдоль забора.
• Ворота обязательно нужно фиксировать, потому что при порывах ветра створка может произвести удар.
• Если установлена автоматика, нужно обязательно убирать снег на пути движения створок, иначе нагрузка на привод резко возрастает.

Самостоятельное изготовление таких ворот процесс доступный каждому, а экономия денег на услугах монтажников реально ощутима.

Можно приблизительно посчитать, во сколько обойдется стоимость распашных створок при собственноручном их изготовлении.

Возьмем створку шириной 3 м и высотой 2 м, то есть площадь ее составит 6 м2. Вам понадобятся такие материалы:

• труба прямоугольная 60х30 мм – 28 кг;
• труба прямоугольная 30х20 мм – 18 кг;
• профнастил окрашенный – 6 м2.

В среднем цена металла на рынке составляет 20 000 грн за тонну, а профнастила – 110 грн/м2.

Рассчитаем стоимость необходимых материалов:

• труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн;
• труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 360 грн;
• профнастил окрашенный: 6 м2*110 грн = 660 грн.

Сумма: 560 грн + 360 грн + 660 грн = 1580 грн.

Две створки: 1580 грн*2 = 3160 грн.

Стоимость приблизительная, и не учитывает приобретение краски, грунтовки, электродов, саморезов. Все это обойдется Вам для двух створок не дороже 1000 гривен, поэтому общая стоимость изготовления двух створок не превысит 4160 гривен.

Для сравнения заказ ворот у наемного специалиста составит приблизительно 10-12 тысяч гривен. Экономия денег очевидна. На сэкономленные деньги можно купить автоматику.

Подготовка площадки:

Для начала нужно сделать подробную разбивку опорных столбов. Необходимо снять растительный грунт в месте устройства ворот, чтобы ничего не мешало разметке и выполнению работ. После чего разбить основные и вспомогательные оси — для этого можно использовать арматуру диаметром 8-12 мм, длиной 80 – 90 см.

Арматура забивается в землю таким образом, чтобы создать четыре угла прямоугольника или квадрата, внутри которого и будут располагаться будущие столбы ворот. После того как Вы выставили прямоугольник, необходимо проверить его диагонали, которые должны обязательно совпадать по размерам. После корректировки диагоналей арматуру можно забить глубже, оставив на поверхности около 15 см.

Между (осями) арматурой можно будет натянуть шпагат или леску для обозначения краев ямы. В качестве вспомогательных (временных) осей можно также использовать арматуру или электроды. Все оси рекомендуется перепроверить несколько раз, чтобы избежать ошибки, так как при установленных столбах будет уже тяжело что-либо исправить.

Количество необходимых материалов будет зависеть от ширины Вашего проезда.

Рытье ям под фундаменты для столбов:

Следующий этап после разбивки — земляные работы: рытье ям под столбы, траншеи для прокладки кабеля и ленточного фундамента.

Ямы под столбы должны быть в плане на несколько сантиметров больше. Например, для столба 50х50 см, размер должен быть 52х52 см. Это делается для облегчения начала работ по кирпичной кладке. Глубина ямы должна быть не менее нормативной глубины промерзания, которая для Украины составляет в среднем около одного метра. Если не выполнить это требование, со временем опора может «покоситься».

Если края ямы осыпаются, необходимо сделать опалубку из досок, фанеры и т.п. Через неделю после бетонирования опалубку можно будет убрать.

Траншея для прокладки кабеля. Для дальнейшего подключения автоматики прокладывается пластиковая труба диаметром 25-30 мм, в которую затягивается электрические провода. Глубина прокладки согласно требованиям СНиП должна быть не менее 0,9 м.

Если Вы пока не планируете автоматизировать ворота, рекомендую гильзу с проводами все равно заложить – после не придется ломать покрытие проезда. Первая труба прокладывается между опорами. Вторая труба прокладывается к одной из опор и к месту подключения электричества. Отверстия трубы закройте, чтобы туда не попали влага и грунт.

Траншея для дополнительного фундамента. Для связки опор между собой можно сделать дополнительный фундамент (рекомендуется). Ширина траншеи обычно берется равной ширине фундаментных столбов. Подготовленные ямы и траншеи необходимо уплотнить и пролить водой. При большом перерыве в работе перед заливкой бетоном, необходимо все приямки и траншеи накрыть щитами для защиты от дождя.

Подготовка металлических элементов перед заливкой фундаментов:

Для усиления кирпичной кладки и для того, чтобы столбам можно было прикрепить закладные детали в фундамент перед заливкой вставляется металлическая опора. Это может быть труба, швеллер, арматурная сетка, уголок. Для примера будем рассматривать квадратную трубу, размеры которой могут быть от 80х80 мм до 100х100 мм. Подземную часть трубы необходимо покрыть битумной краской для защиты от коррозии. Нижняя часть трубы не должна доходить до дна фундамента, чтобы образовался защитный слой бетона толщиной 50–100 мм во избежание коррозии.

Каркас дополнительного ленточного фундамента желательно делать для связки опор, особенно если грунт глинистый, который при замачивании начинает «плыть».

Глубина заложения фундамента – на глубину промерзания — согласно СНиП для Украины 1 м (такая же, как и у столбов).

Каркас выполняется объемным, в продольном направлении имеет четыре стержня арматуры диаметром 8-12 мм, а для поперечного подойдет проволока диаметром 6-8 мм длиной 20 см, шагом 20-30 см.

Посчитаем, во сколько нам обойдется арматура для изготовления каркаса. Для примера возьмем ширину проема ворот три метра, а так как нам нужно связать каркас ленты с фундаментами столбов, добавим напуски по 20 см для каждого фундамента, получиться, что длина каркаса 3,4 м.

Общая длина продольных стержней составит: 3,4 м х 4 шт. = 13,6 м.п. Общий вес продольной арматуры диаметром 12 мм (учитывая, что вес одного ее погонного метра составляет 0,888 кг): 13,6 м.п. х 0,888 кг = 12 кг.

Посчитаем, необходимое количество проволоки для поперечных стержней: 3,4 м / 0,2 м х 4 = 68 м,

где:

• 3,4 м — длина каркаса;
• 0,2 м – шаг стрежней проволоки;
• 4 шт. – количество сторон каркаса.

Общий вес и длина проволоки:

Длина: 68 м х 0,2 м = 13,6 м.п. Вес: 13,6 м.п. х 0,395 кг/м = 5,372 кг.

Средняя цена металлопроката на рынке составляет около 20 000 грн за тонну, соответственно покупка необходимого количества материала для изготовления каркаса будет стоить:

• арматура диам. 12 мм: 0,012 т х 20000 грн/т = 240 грн;
• проволока диам. 8 мм: 0,005 т х 20000 грн/т = 100 грн.

Общая стоимость металла: 240 грн. + 100 грн. = 340 грн. Полученная сумма для дополнительного фундамента невелика, зато прочность всей конструкции ворот значительно возрастет.

Бетонирование:

Бетонировать фундамент необходимо до наступления морозов поскольку прочность смеси определяется не только качеством самого бетона, но и погодными условиями, в которых ведется укладка. Именно то, пpи какой температуре заливают бетон, может повлиять на прочность и долговечность будущего строения.

При температуре ниже +5°С процесс гидратации цемента практически останавливается, поэтому необходимо применять противоморозные добавки или ускорители набора прочности бетона, и если хотите, чтобы в короткие сроки бетон набрал прочность, лучше повысить класс бетона (марку).

Можно купить готовый бетон с доставкой на участок, а можно сделать самостоятельно. Для заливки фундаментов ворот используют бетон марки М200, для изготовления которого нужно соблюдать такую пропорцию: на одно ведро цемента, 3 ведра песка, 3 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.

Перед заливкой бетона в подготовленные приямки нужно точно по уровню установить все металлические элементы — трубы столбов и каркас для ленточного фундамента. Закладные детали необходимо закрепить, чтобы при заливке бетоном они не сместились.

После заливки следует проверить вертикаль закладной трубы, а если необходимо, подправить и зафиксировать ее положение.

Во время укладки бетон нужно трамбовать для исключения появлений в нем пустот. Желательно накрыть залитый фундамент для защиты от прямых солнечных лучей. Первые несколько дней после заливки бетон нужно увлажнять водой. При температуре +20ºС через 28 дней бетон наберет окончательную прочность. Но кирпичный столб можно начинать возводить уже через неделю после заливки. Квадратную трубу в фундаменте сверху также нужно закрыть на случай дождя.

Устройство закладных деталей и металлических накладок:

Закладные детали предназначены для крепления металлических накладок, на которых в дальнейшем будут держаться створки. Закладные детали для крепления накладок необходимо вывести на грани столбов, но с фиксацией к сердечнику. Есть много вариантов из чего делать эти элементы, я предлагаю их изготовить из металлического уголка 50х50 мм длиной 65-70 мм, а также арматуры диаметром 8 мм. На каждом столбе устанавливают не меньше трех закладных для металлических планок.

Нижняя закладная деталь устанавливается после первых трех рядов кирпичной кладки. Верхняя деталь, ниже верха стойки на 5 см, а средняя посредине между верхней и нижней закладной. Для надежного крепления закладные необходимо приварить к металлической трубе столба.

Металлические накладки крепятся к установленным закладным сваркой. Рекомендую использовать прямоугольную трубу 60х30 мм, так как ее проще крепить. Вверху трубу нужно закрыть заглушками, или просто заварить, это исключает проникновение осадков внутрь и защищает металл от коррозии.

Если Вы в дальнейшем планируете автоматизировать свои ворота, при кладке столбов необходимо сразу установить закладные детали для монтажа приводов.

Если столбы уже готовы, можно на опорах закрепить металлические пластины при помощи анкерных болтов. На схеме видна такая пластина для крепления привода по центру створки ворот.

После крепления накладок к закладным, устанавливаем (привариваем) навесы (петли).

Приварка петли к металлическим накладкам и створкам должна выполняться сплошны швом. Петли желательно использовать с металлическим шариком внутри, что облегчит ход ворот. Расстояние между петлями должно быть максимально возможным, что также сделает более легким ход створки.

Изготовление каркаса створки:

Опишу далее изготовление створки без калитки, так как в большинстве случаев при высоте ворот 2-2,2 м высота проема калитки будет составлять не более 1,8 м. При высоком росте человека возможен удар головой о верхнюю перекладину, поэтому в ряде случаев калитка, встроенная в створку, не практична. Если же Вы захотите изготовить створку с калиткой, можно посмотреть отдельную статью.

Каркас ворот изготавливается из прямоугольных труб, так как это самый удобный вариант. Для ворот шириной 3-3,5 м и высотой 2-2,5 м, понадобится труба 60х30 мм для несущего каркаса, и 30х20 мм для вспомогательного. При большем проеме понадобится более мощный несущий каркас.

Изготовление каркаса удобнее производить на монтажном столе или на плоской ровной поверхности. В процессе сварки каркаса, после прихватки проверяйте уровнем и линейкой, правильность размеров и только затем делайте окончательную сварку.

Вначале привариваем одну стойку к нижней трубе каркаса под прямым углом:

Далее вторую:

Потом крепим перекладину:

Когда несущая рама готова необходимо проверить диагонали, чтобы они были одинаковыми, иначе ворота будут перекошены.

После того как несущий каркас сварен, по его внутреннему периметру привариваем вспомогательный, из трубы 20х30 мм. Он нужен для того чтобы к нему прикрепить профнастил. Сваривать нужно не сплошным швом (чтобы раму не повело), а прихватками длиной шва 15-20 мм с шагом 20-30 см – при этом Вы сэкономите электроды и время.

Когда Вы варите трубы внутреннего каркаса старайтесь, чтобы его край находился точно по центру трубы наружного каркаса — тогда можно будет прикрутить профнастил, чтобы он был слегка утоплен в створку.

Когда по внутреннему периметру приварен вспомогательный каркас, привариваем горизонтальную перемычку из трубы 20х30 мм.

Затем из такой же трубы крепим вертикальную перемычку. Что Вы прикрепите первым: горизонталь или вертикаль — значения не имеет.

Если Вы планируете в дальнейшем устанавливать автоматику на свои ворота, необходимо предусмотреть специальную перемычку на створке, к которой будет крепиться кронштейн привода. При креплении привода по центру створки используется центральная перемычка. Если расположение автоматики планируется вверху или внизу дополнительная перемычка так же не нужна, так как используется верхняя или нижняя труба каркаса створки. Если выбрано другое место крепления, нужна дополнительная перемычка из трубы 60х30 мм. Поэтому Вам сразу нужно определить высоту установки привода.

После завершения сварочных работ необходимо зашлифовать швы болгаркой, очистить каркас от ржавчины, обезжирить и только потом его прогрунтовать. Профнастил можно крепить к каркасу, когда створка еще не закреплена на петлях (навесах) или же после ее установки. Крепить профнастил нужно отдельными листами как можно плотнее к каркасу.

Кроме того, сейчас появился альтернативный вариант — изготовление каркаса из Т-профиля.

Установка замка:

При изготовлении каркаса, нужно заранее продумать каким будет замок – накладной или врезной. Можно воспользоваться обычным врезным механическим замком.

Использование электромеханического замка позволит открыть ворота на расстоянии. К нему необходимо будет подвести электропитание, и сам замок стоит дороже обычного.

Изготовление вырезов в каркасе зависит от конкретной модели замка. Болгаркой прорезают соответствующие вырезы под место установки.

В большинстве случаев замок устанавливают на высоте 80-90 см от земли.



Крепление створок к опорам:

После сварки всего каркаса к нему, как и к металлическим накладкам, нужно приварить петли. Затем створку можно «вешать» на столбы. Предварительно петли нужно смазать и проверить качество их исполнения — хорошие петли должны легко вращаться вокруг своей оси.

Если створка очень тяжелая для монтажа используют кран. После того как створки установлены, к их каркасу можно прикрепить профнастил при помощи саморезов по металлу длиной 19 мм.

Монтаж дополнительных элементов:

Механический упор, штыри для фиксации створок и прижимная планка это необходимые элементы ворот.

Механический упор служит для остановки и фиксирования ворот в конечных точках и представляет собой две металлических пластины, одна из которых приваривается к створке, а вторая крепится в основании проезда. Толщина металла этих пластин обычно берется 3-4 мм. Нижнюю (ответную) пластину устанавливают, когда выполняется твердое покрытие проезда.

Штыри фиксации створок устанавливаются чтобы была возможность зафиксировать створки в открытом или закрытом положении.

Для изготовления штыря обычно используют кругляк диаметром 10-12 мм. Стержню нужно предать Г-образную форму. Длинный его отрезок должен быть около 50 см, а короткий приблизительно 15 см.

Штырь должен перемещаться в трубе диаметром 12-15 мм — этот отрезок трубы сваркой нужно прикрепить к створке на высоте 30-40 см от уровня земли.

В основании проезда тоже нужно заподлицо установить трубы диаметром 12-15 мм, в которые будет входить штырь.

Прижимная планка представляет собой металлическую полосу, которая крепится к одной из створок со стороны двора. Когда одна створка прижимает другую в закрытом положении, зазор между ними закрывается.

Планку крепят участками по 10-15 мм, через 20-30 см – так каркас створки не поведет. В качестве материала прижимной планки обычно используют металлическую полосу толщиной не менее чем 1 мм. Ее ширина должна быть такой, чтобы был обеспечен нахлест на прижимаемую створку не менее 5 мм.

Установка автоматики

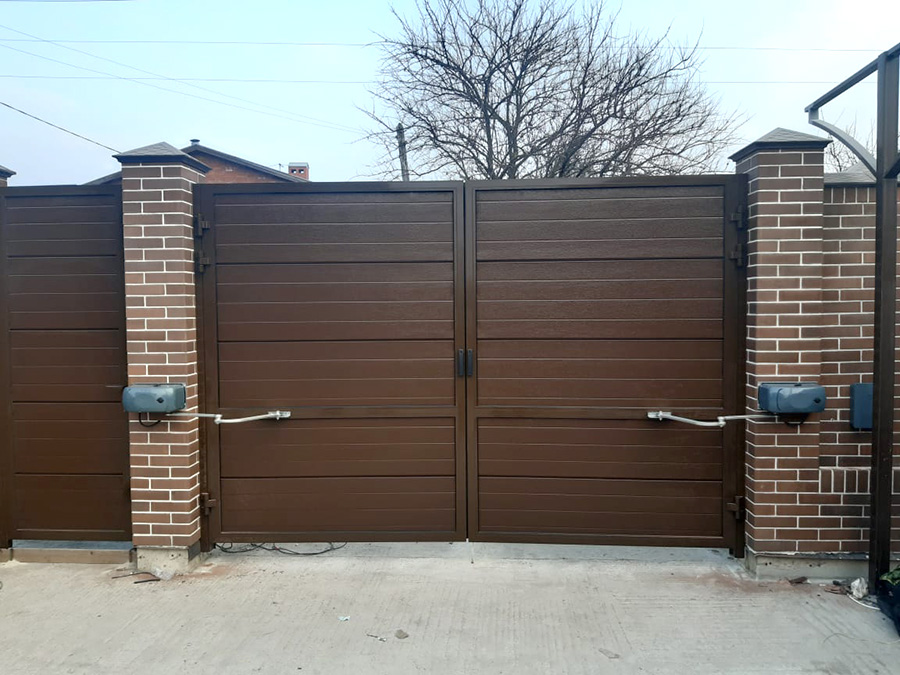

Также на распашные ворота можно поставить автоматику которая будет открывать ворота с пульта всего одним нажатием

Вообще существует 2 типа установки автоматики: внутрь и наружу. Поверьте, в установке автоматики нет ничего сложного и это вполне можно сделать своими руками

Более детально про установку автоматики для распашных ворот, можно прочитать в следующих материалах:

• Установка автоматики чтобы створки открывались внутрь
• Установка автоматики чтобы створки открывались наружу

Кроме того, рекомендуем Вам ознакомится и с таким материалом как: Как выбрать автоматику для распашных ворот. Эта информация позволит вам сделать правильный выбор автоматики которая идеально подойдет под ваши ворота

Чертеж ворот с калиткой – планирование конструкции, виды ворот, их особенности, сферы применения

Если сравнивать простоту выполнения конструкции, то легче соорудить самостоятельно распашной тип ворот. Это также самый востребованный вариант для организации въезда автомобиля во двор. Но без должного руководства, заранее подготовленной схемы четко и качественно выполнить работу не получится. Заранее требуется подготовить чертежи ворот с калиткой. После этого принцип конструкции станет более понятным, а коррективы в дизайн и размер можно внести, если есть необходимость.

Пример чертежа ворот

Планировка конструкции

Перед тем, как начать выбирать уличные ворота, важно правильно составить чертеж, распланировать пространство.

Для чертежа обязательно учитываются следующие правила:

1. Ширина. Для расчета ширины обязательно учитывается размер автомобиля, если планируется, чтобы он въезжал в ворота. Лучше всего воспользоваться стандартными размерами для легковых автомобилей, прибавив по 1 м. Тогда большинство видов транспорта смогут проехать.
2. Размер ворот. Из-за того, что калитка – это часть, важно также просчитать ее размер, заранее выбрать тип. Размеры указываются на чертеже, важно помнить о формировании порожка.
3. Конструкция ворот. Есть много типов – откатные, подъемны, распашные. Подобрать разновидность важно, потому что для каждой потребуется определенная организация пространства.
4. Определиться с материалами, ценой. Не получится за дешевую цену приобрести высококачественные материалы, поэтому и конструкция окажется недолговечной.

Пример чертежа

Виды

Существует несколько основных видов ворот:

• Рулонные. Это конструкция, которая при открывании наматывается на барабан сверху. Основной минус – высокая стоимость и сложность монтажа. Кроме того, конструкция не слишком надежная.

Рулонные ворота

• Секционные. Полотно собирается из секций, которые при помощи направляющих собираются в единое целое. Это более доступный вид в отличие от рулонных, но у них также не слишком хорошая надежность, сложный механизм.

Секционные ворота

• Складные. Это набор из нескольких секций, которые во время открывания складываются в гармошку по вертикали. Конструкция тоже сложная и ненадежная.

Складные

• Откатные. Состоят из одной-двух створок, при открытии разъезжаются по направляющим. Минус – требование свободного места для выдвижения створки, постоянного контроля чистоты.

Откатные ворота

• Распашные. Самая надежная и востребованная конструкция. Ее легче всего сделать самостоятельно. Часто распашные конструкции делают комбинированными – с уже встроенной калиткой.

Распашные

На практике можно встретить комбинированные оригинальные ворота, калитки, необычные принты. отделку.

Откатные

Из всех типов конструкций самыми популярными являются три:

• откатные;
• консольные;
• подвесные.

Подвесные пользуются наименьшим спросом, так как после монтажа ограничивается высота проезжающего транспорта. Наверху устанавливается профиль, куда и крепится створка.

В местностях с холодными зимами нельзя ставить откатные ворота. Для их эксплуатации требуется постоянно чистить лед, заносы снега, а это не всегда комфортно. Если не брать в расчет данный недостаток, то откатные конструкции довольно хорошие, не требуют дополнительно много места при открывании. Откатные при желании можно конструировать самостоятельно, чертеж позволит разобраться в особенностях. На земле ставится рельс, профиль, при помощи которого створка открывается на роликах. Сверху тоже есть роликовые комплектующие, скобы, которые нужны для поддержки полотна при сдвижении.

С автоматизацией

Автоматизированная конструкция надежный выбором. Она помогает обеспечивать комфортный доступ, предотвращая при этом проникновение на территорию злоумышленников.

Автоматические ворота выполняют не только основное предназначение, но и справляются с дополнительными функциями:

• сохранение тепла благодаря низкому уровню теплопроводности полотна из секций;
• возможность разделения помещений;
• сохранение полезной площади помещения.

Все автоматические ворота бывают откатными, распашными и подъемными.

Распашные

Изготовить распашные ворота при помощи подготовленных чертежей можно самостоятельно. Чтобы усилить створки требуются горизонтальные металлические балки. Благодаря этому удается поддержать геометрию ворот.

Даже при отсутствии навыков работы с металлом при задействовании помощников и изучении инструкции, чертежей удастся монтировать самостоятельно. Для этого потребуется изучить применение сварки, бура, шуруповерта, электрической болгарки, строительной рулетки.

Створки закрепляются саморезами для металла или посредством электросварки к столбам. Из-за небольшого веса профлиста для удержания подойдут две прочные петли из металла диаметром 20 мм. В качестве опор используются трубы в диаметре 60-100 мм.

Крепят створки иногда к опорам из кирпича. Для этого на этапе постройки ограждения предусматривается монтаж закладных в швы кирпичной кладки. К ним впоследствии привариваются опоры.

На практике считается, что оптимальный размер ворот – 3 м шириной, не рекомендует уменьшать эту цифру. Если обратить внимание на высоту ворот, то стандарт – это не больше 2 м. Для запоров нужны штыри в форме буквы «Г». Их ставят внизу около каждой створки. В земле или другом покрытии двора монтируются фиксаторы – трубки металла с диаметром, который немного превышает стопоры.

Профнастил в качестве финишной отделки помогает ограждению идеально дополнить стиль забора. Профлисты обычно закрепляются на расстоянии 60 см от земли, чтобы не задевали ее при открытии/закрытии.

Ворота из древесины

Дерево – строительный материал, который применяется с давних времен, его легко обработать, стоимость относительно невысокая. К преимуществам ворот из дерева относятся:

• высокая прочность;
• долгий срок эксплуатации при условии дополнительной обработки пропитками;
• экологичность – отсутствуют вредные испарения в атмосферу;
• возможность применения множества вариантов декора;
• возможность самостоятельного изготовления.

Но нужно отметить также и недостатки:

• склонность к гниению, разрушению под действием влаги;
• высокая пожароопасность;
• прочность хуже металла;
• большой вес;
• недостаточный уровень защиты.

Деревянная конструкция

Для конструирования ворот требуются сорта, который устойчивы к влаге. Обычно это лиственница, сосна, дуб. Чаще всего для дерева применяют металлические каркасы, а досками обшивают створки.

Из профнастила

Ворота хорошо вписываются в любой стиль, сочетаются с любой отделкой. Помимо этого они прочные, надежные, имеют длительный срок службы. Несмотря на простоту конструкции, лучше заранее создать чертеж, особенно, когда работа проводится самостоятельно.

Конструкция бывает откатной или распашной. Но при этом приемы изготовления разные. Самый легкий способ выполнения – сделать ворота распашными.

Сначала по чертежу высчитывается количество материала. Высота калитки зависит от высоты забора. Только после расчетов можно начинать закупку материала. Это позволит предотвратить лишние немалые затраты.

Основы самостоятельного изготовления

Первоначально проводятся правильные расчеты. Если этого не делать, то реализация проекта вряд ли завершится успешно. Процесс расчетов включает:

• измерение ширины, высоты проема;
• противовес;
• измерение общего веса элементов полотна;
• подготовка чертежа, схем.

При измерении высоты требуется обратить внимание на то, что проще нарастить профнастил до нужного размера, чем раскроить его.

Важно обращать внимание и на вес. Если не учесть массу, то можно не угадать с выбором механизма открывания. Ролики и другие механизмы должны справиться с нагрузками во время всего срока эксплуатации.

Материалы и инструменты

Для распашных конструкций требуются следующие материалы:

• две трубы сечения 100 на 100 мм для опор, толщина стенок более 4 см, высота столбов составляет высоту створок и плюс глубина ямы под опоры, это примерно 120-150 см;
• труба под каркас: 40×20×1,5 мм или 60×40×2 мм;
• профлист на обшивку С8 – это стеновой с ребрами жесткости 8 мм в высоту, также подойдет С10, следует выбирать только оцинкованный или с полимерным покрытием, улучшающим прочность к механическим повреждениям;
• уголки из металла 20 мм в ширину;
• заклепки из стали, саморезы;
• грунтовка для металла;
• краска для рамы – лучше брать антикоррозийную;
• смесь цемента и песка для заливки столбов;
• автоматика при планировании установки автоматической работы ворот.

Из инструментов потребуются:

• болгарка;
• ножницы для разрезания металла;
• валик, кисточка, компрессор, чтобы при желании красить элементы ограждения;
• аппарат для сварки, электроды;
• шуруповерт;
• дрель;
• уровень, рулетка, угломер;
• миксер строительный для замеса цементного раствора;
• наждачка;
• штыковая лопата.

Каркас

Для каркаса нужен материал, который точно удержит створки. Это профиль сечением 12 на 12 см, его вкапывают в грунт на 80-100 см. Чем больше вес створок, тем глубже забиваются опоры. Для распашных ворот нужна увеличенная прочность, так как вся нагрузка приходится на навесы на столбах.

После установки стоек в ямы их засыпают гравием, наливают бетон. Только так створки точно не покосятся. Перед заливкой обязательно проверяется точное расстояние между ними, фиксируется вертикальное расположение, закрепляемое распорками.

Легче всего собрать каркас по эскизу. Для этого работа проводится в такой последовательности:

1. Разрезание профиля по размеру ремы, укладка его на ровную поверхность.
2. Проверка диагонали.
3. Сварка каркаса, прихват распорок.
4. Отметка мест навесов, стоек, приварка ответных элементов.

Сооружение каркаса

Процесс обшивки

Для обшивки применяется деревянная доска, рейки, штакетники. Каждый тип закрепляется при помощи саморезов. Дерево располагается с зазорами или без них, можно по диагонали.

Если обшивка из металла, то следует подбирать оцинкованные листы, профнастил с верхним слоем из ПВХ. Они крепятся саморезами, заклепками, должны быть окрашены, оцинкованы.

Оригинальные варианты ворот

На воротах из металла при помощи ковки могут изображаться ажурные изделия. Можно создать плотные узоры, которые не дадут прохожим видеть, что происходит за ограждением.

Преимущества оригинальных ворот следующие:

• неповторимый дизайн;
• длительное время эксплуатации;
• совместимость с разными материалами.

Но есть 2 главных минуса: большая цена, высокие требования к технологиям изготовления.

Оригинальные конструкции

Заключение

Монтировать любые ворота намного проще, соблюдая чертежи. Распашные чаще применяют для индивидуального строительства, а раздвижные – для перекрытия въезда на частных территориях или для промышленного назначения. Подъемно-поворотные механизмы обычно применяются для организации въезда в гараж. Любая разновидность имеет свои плюсы и минусы. Упрощенный вариант – распашной, где больше всего внимания уделяется установке опор.

Как составить чертежи распашных ворот для гаража?

Содержание

• Проводим качественные замеры
• Составляем подробную схему будущего изделия

Большинство владельцев автомобилей уделяют особое внимание не только уходу за своими «железными любимцами», но и обустройству гаража, в котором они хранятся.

Такие мужчины зачастую любят мастерить различные полезные вещицы для своего гаража.

Металлические гаражные ворота

Не исключением в этом плане являются гаражные ворота. Существует множество различных видов этого изделия, однако, наиболее удобным и практичным с точки зрения самостоятельного изготовления является распашной тип ворот.

В домашних условиях самому смастерить такие врата не составит большого труда, их конструкция достаточно проста. Главное, следует понимать, что в этом процессе подготовительный этап играет определяющую роль.

На стадии подготовки к началу работы нужно будет тщательно продумать каждый рабочий этап, измерять все необходимые места и составить наиболее подробный чертеж будущих распашных гаражных ворот.

Проводим качественные замеры

Для начала с помощью измерительных приборов таких, как рулетка, строительный уровень и метр измеряйте гаражный входной проем. Если же у вас еще нет гаража, и вы проектируете его с самого начала, продумайте оптимальный размер не только для всей постройки, но и для будущих распашных ворот.

Важно учитывать, что все составляющие гаража имеют свои стандарты, по которым он строится. Исходя из этого, входной проем должен соответствовать некоторым требованиям, наиболее распространенными на сегодня являются такие стандартные параметры:

• Ширина проема должна быть достаточной для среднестатистического легкового автомобиля. По общепринятым стандартам промежуток между автомобилем и краем гаражного проема должен быть не меньше 30 см. Лучше всего при возможности сделать это расстояние немного больше, расширив входное пространство на случай приобретения более габаритной машины.
• Высота входного отверстия должна быть не меньше двух метров.
• Формирование величины проема гаража должно осуществляться с учетом нескольких сантиметров для рамы. В целом оптимальным размером для него считаются параметры: по ширине – от 2,5 до 5,5; по высоте – от 2,1 до 2,4 метра.

Учитывая эти цифры, вы сможете подготовить наиболее практичные размеры, которые дадут возможность в будущем не столкнуться с дополнительными проблемами. Замерив величину входного проема, подумайте над параметрами будущей конструкции.

Обычно такие врата ставятся на основе рамы, поэтому учитывайте, что каркас створок распашных гаражных ворот будет немного меньше по величине в отличие от рамы.

Для свободного и плавного хода воротных ставней зазор между их каркасной частью и рамой должен быть не меньше 10 мм, лучше, если в области верхнего и нижнего ребра промежуток будет составлять 20 мм.

Составляем схему ворот с ребрами жесткости

Осуществив замеры, можете приступать к подбору необходимого количества материалов нужной величины. Раму для проема гаража, которая будет монтироваться во входное пространство лучше сделать из стального уголка, в прямоугольном разрезе он должен быть не меньше 6 см, оптимальный размер – это 6×4 см.

А для формирования створок подготовьте железные крепкие профили толщиной не меньше 5 см в поперечном разрезе. Чтобы изготовить покрытие для распашных ворот по стандартам, советуется использовать листовой металл по толщине не меньше 3 мм.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок.

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов.

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу.

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

чертежи и схемы с фото эскизов для разного размера ворот, с автоматикой и без, инструкция

Люди при обустройстве дачного или загородного участка очень часто прибегают к изготовлению ворот самостоятельно. Из-за недостаточного изучения информации многие из них совершают ошибки. Сегодня мы разберемся во всех нюансах и хитростях изготовления каждого из типов ворот.

Самыми подходящими для самостоятельного изготовления являются:

• Откатные ворота.
• Распашные ворота.

Почему выбирают распашные ворота

По способу открывания ворота могут быть распашными и откатными. Створки распашных ворот подвешиваются металлические на петли, которые позволяют частично регулировать их положение и исключают возможность их падения.

Очень важно правильно расположить ворота по отношению друг к другу. Только при правильном выравнивании они позволяют открываться и закрываться свободно и плавно.

Согласно строительным нормам, распашные ворота должны открываться в сторону объекта размещения.

Принимая решение о выборе этого типа ворот, необходимо оставить достаточно места для распахнутых крыльев. Вышеуказанные условия не обязательно должны выполняться откатными воротами.

Выбор ворот в основном зависит от предпочтений владельца недвижимости, но часто он также определяется другими факторами, такими как размер участка или длина проезжей части.

• Основная функция ворот – обеспечить удобный и безопасный доступ транспортного средства на территорию. Кроме того, не менее важен эстетический вид.
• Распашные ворота – традиционное решение, пользующееся большой популярностью. Этот вид ворот в основном ставят на участках с большим расстоянием между забором и постройками.

Распашные ворота также имеют классический вид и красивый дизайн (его можно увидеть на фото распашных ворот), который подходит для большинства стилей, поэтому находит признание у многих поклонников дачи и частного дома.

Характерные признаки облицовочных материалов

Среди огромного множества представленных в ассортиментах строительных магазинов материалов, получивших наибольшее распространение при обустройстве въездных ворот, следует выделить металл и дерево. В этом вопросе выбор того или иного сырья преимущественно зависит от финансовых возможностей хозяина.

Металл

Безусловно, преимущественное предпочтение в этой категории материалов отдается профлисту, поскольку он обладает рядом важных отличительных достоинств, однако, как и каждое сырье, имеет некоторые недостатки.

Характеристики распашных ворот

В продаже представлены как одностворчатые ворота, подходящие для узких участков, так и двустворчатые, которые зачастую лучше сделаны и гарантируют большую безопасность и долговечность.

Откатные ворота из-за своей конструкции имеют ограниченную конструкцию, поэтому любители классических стилей и оригинальных узоров вряд ли найдут среди них подходящую модель.

Им больше понравятся красивые распашные ворота, которые предлагают большой выбор различных вариантов и стилей, как классических, так и современных. У них часто есть интересные украшения, которые позволяют сделать ограду более заметной и красивой.

Стоит помнить, что забор и ворота должны гармонировать со стилем построек на участке. Богато украшенные резные ворота не будут хорошо смотреться рядом с домом, выполненном в современном минималистском стиле.

Обратной стороной использования распашных ворот на дачу будет ограниченное использование пространства сразу за воротами – чтобы их открыть на всю ширину, с другой стороны ничего не должно стоять.

Правила требуют, чтобы ворота устанавливались таким образом, чтобы они открывались внутрь, поэтому распашные ворота можно устанавливать только на участках с длинными подъездными путями, где они не будут препятствием.

Что еще говорит в пользу выбора распашных ворот? Цена, безусловно, является одним из важных факторов, поскольку такие конструкции относительно дешевле массивных современных откатных ворот.

Конечно, распашные ворота и самые дешевые, но их использование в долгосрочной перспективе может быть проблематичным.

Разновидности раздвижных конструкций

Перед началом работ по изготовлению такого сооружения необходимо определиться с конструкцией. Вид нужно выбирать в зависимости от частоты их эксплуатации. Металлические ворота бывают нескольких типов. Для начала требуется ознакомиться со всеми вариантами для принятия правильного решения.

Металлические ворота бывают таких видов:

• Одностворчатые. Подобный тип не пользуется большой популярностью. Выглядят они как одно цельное полотно. Для долгого и качественного эксплуатирования столбы в таких конструкциях нужно тщательно укреплять, и это, само собой, будет много стоить. В случае установки одностворчатых ворот для гаража нужно вмонтировать металлическую раму с укреплёнными петлями.
• Двустворчатые. Этот вариант самый популярный среди владельцев дачных участков, так как такие конструкции очень удобные. Ещё одним фактором их популярности является возможность собственноручного производства. Сделать их несложно по той причине, что сооружение включает в себя два одинаковых полотна. Если сравнивать с одностворчатыми воротами, то эта конструкция занимает намного меньше пространства на участке.
• Двустворчатые с калиткой. Для повседневного пользования подобные ворота идеальные, особенно если ходить много пешком, а не проезжать на автомобиле. К тому же они изготавливаются так же, как и обычные двустворчатые ворота. Различие лишь в том, что на одной из сторон конструкции потребуется дополнительно установить опорную балку для монтажа калитки. При монтаже такого типа ворот на гараж устанавливается врезная калитка. В этом случае вырезается необходимое пространство в одной из сторон ворот и крепится дверь.

Если устанавливать кованные конструкции, то необходимо понимать, что они больше исполняют роль декорации, чем прямую функцию. В случае монтажа закрытых сооружений, можно сверху накладывать кованные элементы. Если устанавливать кованные конструкции на гараж, то лучше использовать закрытый тип с кованными элементами.

При установке кованных или другого вида сооружений для гаража, желательно их делать закрытыми или утеплять. Таким образом, можно защитить автомобиль от коррозии, перепадов температуры и погодных явлений.

Достоинства распашных конструкций

Таким образом, исходя из вышесказанного, основными преимуществами распашных ворот являются:

• Классический внешний вид;
• Возможность установки на узком участке;
• Проще в изготовлении и установке;
• Низкая цена.

Фундамент

Главная цель опорного основания – надежная фиксация всех составляющих элементов ворот. Как правило, фундамент представлен армированным прямоугольным бетонным блоком, размещенным по периметру предполагаемой установки возводимой конструкции. В нашем случае, заливка бетоном осуществляется в стороне от линии проезда, на внутренней придомовой территории. При варианте изготовления распашных ворот фундамент должен располагаться в сторону открывания створок для уменьшения нагрузок на петли в распахнутом состоянии.

Недостатки распашных конструкций

Однако такие ворота обладают и рядом недостатков. Среди них:

• Открываются только по центру;
• Есть опасность самозакрытия под действием ветра с последующим ударом по машине;
• Для нормально функционирования требуется часть участка;
• Приводы для распашных ворот (примерно на 30%) дороже автоматики для откатных ворот.

Привод для ворот

Современные распашные ворота отличаются от тех, что производились несколько лет назад. Сейчас, например, они могут быть оснащены приводом, позволяющим управлять ими даже с большого расстояния.

Автоматические системы для ворот обычно приобретаются отдельно, и их функциональность зависит от конкретной модели. Привод должен быть адаптирован к весу и длине створок ворот. Практически любые современные ворота можно автоматизировать. Установка автоматизированных ворот с калиткой так же возможна.

Способы улучшения эксплуатационных характеристик древесины

Для повышения эксплуатационных характеристик, долговечности и сопротивления к внешним воздействиям деревянной фактуры существует много различных средств. Но самыми эффективными являются следующие мероприятия.

Пропитка и покраска деревянных конструкций

Пропитка и покраска относятся к классу внешних способов обработки, которые защищают наружную поверхность. Но в отличие от окрашивания, составы для пропитки могут проникать на 2-3 миллиметра в структуру древесины, значительно укрепляя ее.

Рассмотрим способы окрашивания и пропитки дерева специальными составами.

Покраска

Производится после монтажа, но до установки дополнительных элементов, таких как ручка, засовы или нижние полимерные обшлаги.

В качестве краски используются различные составы с хорошими свойствами адгезии, но рекомендуется использовать акриловые составы, так как они более других обладают сопротивляемостью к воде и выгоранию на солнце.

Сначала накладывается грунтовочный слой, который сохнет от 12 до 36 часов в зависимости от условий просушки, а после финальной чистовой – его оставляют в покое на 48 часов.

Важно!

Желательно выбрать ясную безветренную погоду или огородить конструкцию щитами с полиэтиленовой пленкой. В противном случае финальный слой будет покрыт вкраплениями пыли или песка.

Пропитка

Специальные составы, после соприкосновения с поверхностью дерева начинают проникать в его структуру. Для нанесения жидких пропиток используются специальные пульверизаторы, которые под давлением распыляют состав жидким туманом. Он равномерно покрывает поверхность, и начинает воздействие. Пропитка должна воздействовать на материал не менее 36 часов. Вместо самостоятельной обработки дерева пропиткой можно приобрести изделия, которые были обработаны в заводских условиях.

Важно!

Специфический состав пропитки опасен для человека, поэтому все работы необходимо производить в полимерных перчатках и в фильтрующем респираторе.

Какой привод для распашных ворот

Этот тип ворот доступен в одно- и двухстворчатой ​​версии. Крылья устанавливаются на шарниры, прикрепленные к стойкам забора. При выборе распашных ворот некоторые владельцы задумываются о покупке привода.

Для некоторых людей использование ворот без соответствующей автоматики кажется неудобным решением. Если владелец собирается приобретать привод для распашных ворот, то ему следует учитывать некоторые чрезвычайно важные моменты.

1. Во-первых, это количество створок – в одностворчатых воротах можно использовать совершенно другие механизмы, чем в двустворчатых.
2. Второй критерий – длина крыла и его вес. Эти факторы необходимо учитывать, чтобы установленный привод работал корректно.

Также крайне важно расстояние петли от края стойки – приводы будут существенно отличаться в случае узких и широких стоек. Следует также учитывать периодичность использования ворот, так как она существенно влияет на срок службы установленного привода.

На длительность работы приводов распашных ворот и их функциональность огромное влияние оказывает также сопротивление воздуху, которое особенно заметно при сильных порывах ветра.

Для ворот, где вентиляция ограничена (например, ворота с деревянным или неполным наполнением), рекомендуется использовать привод с большей мощностью.

Сплошные ворота оказывают значительно большее сопротивление, поэтому мощность приводов может быть ниже. Это можно учитывать при создании чертежа распашных ворот.

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см. При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

Для постоянной и долговечной ограды лучше взять металл. Из него с помощью сварки и собирается каркас.

Схема каркаса для ворот из профильной трубы
Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

1. 22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
2. 15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки – ключевой фактор.

Для габаритных изделий рекомендуем учесть такие моменты:

1. При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
2. В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.
3. Для ковких и других тяжелых изделий весом свыше 300 кг нужно брать железные трубы сечением 140*140 мм, толщиной 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

Совместно с калиткой

Если на схеме указано, что калитку придется встраивать в ворота, то необходимо обеспечить достаточное усиление каркаса. Поскольку установка в одной секции существенно утяжеляет конструкцию. Этот фактор учитывается и при выборе петель.

Без калитки

Ставить дверь отдельно гораздо практичнее. Это считается классическим вариантом монтажа.

Калитка крепится как рядом с воротами, так и на существенной дистанции от них (на выбор хозяев). Нагрузка распределяется равномерно.

Установка привода и ворот

Большую часть автоматики для распашных ворот, представленной на рынке, можно установить самостоятельно в соответствии с инструкцией по эксплуатации, входящей в комплект.

Однако установка механизма квалифицированным персоналом будет произведена намного быстрее и эффективнее.

Если самостоятельно установить привод невозможно или это слишком сложно, стоит обратиться за помощью к специалистам.

То же самое относится и к воротам. Можно сделать и установить распашные ворота своими руками, а можно купить готовую конструкцию и воспользоваться услугами профессионалов.

Какие инструменты нужны

До того как установить ворота и калитку своими руками, необходимо подготовить все материалы и инструменты. Большую часть всех инструментов можно найти в собственном гараже или попросить у соседей, но некоторые придется купить.

Необходимые инструменты:

• Сварочный аппарат;
• Болгарка;
• Шуруповерт;
• Перфоратор;
• Дрель;
• Лопата;
• Строительный уровень;
• Отвертки с индикатором и насадками;
• Молоток;
• Щетка по металлу;
• Набор ключей;
• Набор сверл;
• Буры по бетону разного диаметра;
• Рулетка;
• Лестница;
• Паяльник;
• Стамески;
• Напильники;
• Пассатижи.

Фото самодельных распашных ворот

Как правильно изготовить распашные ворота своими руками?

Многие владельцы дач и частных домов оценили преимущества разнообразных ограждений. Причем большинство выбрало именно распашные ворота своими руками, то есть, те ограждения, которые можно сконструировать самостоятельно. А все потому что надежность и простота в эксплуатации были всегда в цене, а так как глухие ограждения непрактичны, то они постепенно ушли в прошлое.

Виды распашных ворот

Конструкция распашных ворот может быть разной. Прежде всего, они могут отличаться материалом изготовления: металлические или деревянные – каждый выбирает сам, что ему лучше. Так, распашные ворота для дачи могут быть и деревянными, если имеется этого материала в достаточном количестве. По конструкции распашные ограждения бывают однополые со створкой и двустворчатые.



В последнее время часто стали наблюдаться комбинированные варианты – двуполые с калиткой. Но, все же, больший процент таких ограждений выполнен с глухими элементами, так как часто это мы можем наблюдать в госучреждениях и больницах. Сделать распашные ворота своими руками можно и с художественным оформлением – это тип эксклюзивных ворот, подходящих как для дачи, так и для дома. Калитка может быть выполнена рядом с ними или же быть внедренной в плоскость. Чтобы создать такие врата, нужно изначально сделать чертеж.

Любая конструкция ограждений может быть оснащена дополнительно и автоматикой, но монтаж тогда будет выполняться с учетом требований к электрике.

Особенности распашных ворот

Какие бы вы ни выбрали распашные ворота для дачи или для дома, способ открытия можете оставлять за собой – внутрь территории они будут распахиваться или же наружу. Можно сделать так, чтобы они были утепленные – это придаст солидности и повысит эксплуатационные свойства. Легкость движения обеспечивается за счет специальной конструкции, использующей шарниры и петли. Когда человек думает о том, как сделать распашные ворота, то он может использовать чертежи, на основе которых можно попробовать сделать ограждение своими руками.

В свою очередь, установка не является сложной, если делать все пошагово. Стоит помнить, что для создания основного профиля обычно используются жесткие полотна (сэндвич-панели, алюминиевые профиля и прочее).

Эти классические ворота выбираются многими не зря, так как имеют ряд отличительных особенностей:

•  функциональны;
•  удобны в использовании;
• ​ компактны;
• ​ нет направляющих роликов и балок;
• ​ не имеют ограничений по размеру;
• ​ есть широкий спектр выбора материалов;
• ​ есть возможность выбирать самые разнообразные элементы декорирования.

Заранее стоит выбрать комплектующие для распашных ворот, состоящие из основных элементов и дополнительных, а также в их состав могут входить и детали декорирования. В случае конструирования ворот своими руками может пригодиться условная схема или чертеж с размерами. Причем можно найти и готовые чертежи распашных ограждений в Интернете. Если человек нацелен поставить распашные ворота для дачи, то он должен определиться с финансами, выбрать материал и предполагаемый вариант конструкции. В зависимости от сложности установка распашных ворот может выполняться в течение нескольких дней или недель.

Создать декоративный вход своими руками, используя распашные ворота, совсем не проблематично. Они могут быть дополнительно утепленные, для чего предусматривается индивидуальная конструкция. Кроме того, популярность их среди населения высока, так как довольно монтаж прост, если есть примерная схема. Утеплитель в виде пенопласта или стекловаты накладывается на секции, сверху можно обшить профнастилом или вагонкой. Подобные утепленные ворота сделать своими руками не тяжело, а их надежность проверена опытом многих владельцев.

Для дачи выбирают ворота такого типа из-за того, что они долго эксплуатируются, не нуждаются в фундаменте. То есть, на открытых участках использование распашной конструкции нередкий случай. Сегодня распашные ворота для дачи выбирают предусмотрительные хозяева, ценящие комфорт и простоту. А утепленные могут отлично подойти к гаражу или какой-нибудь подобной постройке, что позволит даже сэкономить расходы на коммунальные услуги.

Нюансы строения распашных ворот

Неизменным спросом пользуется конструкция с калиткой, которая для дачи в самый раз. Сделать ее можно и своими руками, а можно доверить монтаж специализированным компаниям. При самостоятельном построении рекомендовано иметь чертеж, согласно которому сделать распашные ворота намного проще.

Неэкономичными и дорогими являются кованые ограждения, которые можно декорировать каким угодно способом, но своими руками делать их трудно. А установка займет много сил и времени. Но их красота и привлекательность ставит этот вариант впереди остальных конструкций.

Единственным правилом при установке любых распашных ворот является правильно подготовленное углубление, благодаря которому конструкция будет безукоризненно функционировать. вПравильный монтаж подразумевает под собой и правильный выбор столбов, в качестве которых могут быть профильные трубы или бетонные столбы. Грунт обычно промерзает не больше одного метра, следовательно, рекомендуют выкапывать яму примерно такой длины. В яму выкладывается подушка изначально, а потом смесь из бетона соответственного соотношения. Так или иначе, но установка любых ворот подразумевает под собой грунтовые работы.

Делаются столбы и из кирпича, к которому прикрепляются элементы ограждения. В данном случае монтаж может затянуться, так как возведение столбов займет определенное время, а потом еще и установка требует своего времени. Для дачи такие конструкции непрактичны, а вот для загородного коттеджа – в самый раз. Кроме того, распашные ограждения – солидные, особенно если изготовлены из металла.

Прежде чем заняться самостоятельным сооружением ворот для дома или дачи, сделайте чертеж от руки, или же это может быть обычная схема. Размеры проставьте в произвольной форме. Нарисуйте примерные декорированные элементы, которые можно сделать с использованием сварки или же просто купить готовые на рынке. В любом случае схема должна быть понятна вам, но для ориентации желательно выставить размеры. Таким образом, вы можете начертить примерный вид ворот и показать его специалистам, которые постараются максимально воплотить его в жизнь.

Какие могут понадобиться инструменты? Зачастую следует подготовить не только основные инструменты типа молотка и зубила. Могут пригодиться:

• ​ дрель электрическая;
• ​ шуруповерт;
• ​ отвертка;
• ​ кирка, лопата, мастерок;
• ​ сварка;
• ​ гаечные ключи (набор желательно).

Если вы не уверены в своих силах, то лучше начинать с дачи, то есть, попробуйте там заменить ворота, сконструировав самостоятельно основу и остальные элементы распашных ворот. Но изначально приготовьте все нужные инструменты, материалы, чтобы потом можно было просто заняться работой изготовления ограждения. Конечно, с простых конструкций начинать легче – это понятно и новичкам в этом деле. При наличии умного партнера можно создать довольно-таки неплохие распашные ворота, даже не имея опыта в этой сфере. Одному же сделать ряд монтажных и установочных работ будет трудно.

Ворота распашные своими руками. Чертежи, изготовление и монтаж, установка автоматики

Владельцы гаражей и частных домов уже довольно давно оценили удобство использования въездных ворот распашного типа. Это вполне естественно, особенно если учесть, что изготовление распашных ворот осуществляется на протяжении долгих лет и даже веков. Объяснить такую популярность несложно. Простота эксплуатации и высочайшая надежность – это два фактора, которые всегда ценились весьма высоко. И теперь собственники коттеджей и дачники постоянно ведут работы в области совершенствования их конструкции. Именно поэтому стоит делать ворота распашные своими руками. Если ранее это были глухие конструкции, выполненные из дерева, то сейчас это уже нечто новое, иногда даже с установленной автоматикой и другими современными технологическими новшествами.

Виды и типы ворот распашных

В зависимости от материала принято различать деревянные и металлические ворота. В конструктивном плане это могут быть двустворчатые и одностворчатые ворота. Довольно часто, особенно в конструкции ворот ангаров, гаражей и складов, используется комбинированный тип – двустворчатые ворота с калиткой. Это позволяет экономить материалы и место для организации отдельного входа. Однако в большинстве случаев это будут глухие элементы, и только иногда можно встретить решетчатые или трубчатые ворота с входом прямо в них. Еще один тип ворот – это распашные металлические на две створки, на которых использовано художественное оформление или облицовка крашеным профлистом. В этом случае половинки имеют облегченный вид, а калитка организована рядом с ними. Этот вариант является самым подходящим для частных домов. Ворота из профнастила распашные способны прослужить не одно десятилетие, а ремонт им практически не требуется, чем они выгодно отличаются от аналогов из дерева. Конструкция может иметь дополнительное оснащение автоматикой, что повышает их функционал еще сильнее.

Устройство

Можно рассмотреть типовой чертеж ворот распашных из профнастила. В основу всей конструкции закладывается каркас из квадратного профиля или обычной трубы диаметром 20-40 мм. У каждой створки может быть одна или две горизонтальные прожилины, которые позволяют усилить жесткость всей конструкции. Иногда используются и иные варианты, к примеру одна горизонтальная и две диагональные. Подобное расположение позволяет довольно четко удерживать геометрию ворот.

Сделать ворота распашные своими руками вполне может любой хозяин, если он овладел навыками сборки конструкций из металла. Потребуется владение навыками пользования сварочным аппаратом, болгаркой, буром, измерительными приборами и шуруповертом. Вполне возможно, что в конце потребуется провести покрасочные работы.

Процесс работы

Чтобы сделать ворота распашные своими руками, требуется соблюсти определенные этапы проведения работ. Каждая створка будет прикручиваться при помощи саморезов либо привариваться на петли к столбам. Для одной половинки вполне хватит пары. Петли для ворот распашных должны быть диаметром 20-30 мм. Для столбов уместно использовать металлические трубы, диаметр которых составляет 70-76 мм, либо профилированную трубу сечением 20 х 40 мм. Опорами для ворот могут служить железные трубы, однако конструкция забора будет диктовать их способ монтажа. Для этого требуется предусмотреть пару закладных деталей в кирпичной кладке, и к ним потом будут привариваться навесные стойки для ворот. Для поперечин и диагоналей рекомендовано использовать профиль 20 х 40 или 20 х 20 мм.

Параметры ворот

Практика показывает, что самой подходящей шириной ворот для частного использования можно считать 3 метра. При желании сэкономить не стоит уменьшать габариты более чем на 20 см. В большинстве случаев высота ворот равна двум метрам, при этом не учитывается подъем над землей. Запорный механизм традиционно состоит из штыря в форме буквы «Г», служащего стопором. Он находится в нижней части каждой створки. В основании земли, там, где будет находиться место запирания, предусмотрены отверстия из труб, которые по диаметру на 5-10 мм больше, чем толщина стопоров. Для длины нет жестких ограничений, однако она не должна быть более полуметра. Дополнением к стопорам можно считать горизонтальный затвор, расположенный на линии поперечин.

Самым практичным вариантом признаны ворота распашные из профнастила. Этот материал довольно органично вписывается в общий дизайн, особенно если весь забор выполнен в этом стиле. Профлист на ворота обычно крепится на расстоянии 50-70 мм от основания.

Автоматизация

Так как мы рассматриваем, как сделать ворота распашные своими руками, требуется сказать и о том, как можно снабдить их автоматикой. Это удобное решение для того, чтобы не пришлось открывать их вручную, либо для случаев, когда хочется сделать хоть какую-то модернизацию. На этот случай существует автоматика для распашных ворот. Эта система включает два линейных электропривода, а также блоки управления, антенну, электромагнитный замок и сигнальные лампы. Распашные ворота с электроприводом получают питание от традиционной бытовой электросети. Даже необычный дизайн ворот не будет испорчен таким комплектом, так как все элементы выглядят практически незаметно.

Еще до того как будет установлена автоматика для распашных ворот, требуется предусмотреть несущие столбы. Лучше всего, если они будут выполнены из кирпича или бетона. Распашные ворота с электроприводом могут быть установлены в нескольких вариантах в зависимости от того, в каком направлении открывается створка: наружу, вовнутрь или с доработкой несущих столбов. Монтаж автоматики в каждом случае производится в определенной последовательности. Комплект для распашных ворот может устанавливаться в зависимости от выбранного места. Блок управления системы бывает правым или левым, при этом значимый момент заключается в правильности подбора сечения проводов. У привода имеется одна особенность, которая касается установки, необходимо предусмотреть расстояние от несущего столба.

Сборка и установка

Ворота распашные своими руками требуется изготавливать в стационарных условиях на выровненной поверхности земли. По размеру ворота должны точно совпадать с параметрами, указанными в чертеже. Все заготовки должны быть отпилены при помощи болгарки с допуском на 1 мм. После этого требуется сверить прямые углы, сварить детали будущего периметра половинок ворот, а после этого приступить к поперечинам и диагоналям.

Разметка под петли для ворот распашных делается на расстоянии 30-40 см от края рамы, не меньше, а после этого их уже можно приваривать на места. Шарниры либо приобретаются в магазине, либо заказываются в токарной мастерской. Далее можно подвести навесной столб и проделать все эти действия при помощи сварки методом прихвата. Когда с размерами все определено точно, можно полностью обваривать петлю. Сварочный аппарат можно и не использовать, однако потребуется насквозь прикручивать каждый навес через толстые листы стали насквозь. Когда металл будет окрашен, можно приступать к прикручиванию профлиста шурупами с пресс-шайбой.

Завершающие шаги

Ворота распашные своими руками почти сделаны. Устанавливаются они после проведения разметки опорных столбов, при этом должен соблюдаться центр главной оси ворот. Основание столба предполагает, что в него будет вмонтирована железная труба диаметром 100 мм. Она должна быть вкопана на 130-150 мм. Это лучше всего делать посредством бура соответствующего диаметра, при этом оставив место для заливки бетона примерно на 10 см по всей окружности.

При выставлении основы кирпичного столба требуется использовать уровень и проверять вертикаль в двух плоскостях. Между створками должен иметься зазор в 20 мм, который иногда снаружи прикрывается притворной планкой, ее ширина составляет 50 мм. Этот допуск требуется для тех случаев, когда при жаре металл расширяется, из-за этого створки может просто заклинить. Если вы решили сделать ворота распашные своими руками, то они будут ничуть не хуже заводских, если к процессу сборки вы подойдете с умом.

Обшивка каркаса ворот

Эти работы предполагают, что вы должны взять профлисты и выложить их поверх вашей рамы, изготовленной ранее. Для их крепления используются саморезы или заклепки. Их фиксацию требуется осуществлять в местах углублений. На каждый квадратный метр требуется использовать 10 саморезов. Далее на уже изготовленные петли можно произвести навешивание створок.

Достоинства использования автоматики

Положительные моменты использования такой системы вы оцените в зимнее время, когда вам не потребуется вручную открывать ворота, контактируя с холодным металлом. Вам не нужно будет покидать теплый салон вашего автомобиля, если необходимо открыть ворота, достаточно нажать кнопку на пульте, чтобы они сами распахнулись.

Выводы

Сделать ворота из профнастила распашные своими руками не так уж сложно, важно только обладать необходимыми для этого знаниями и навыками. Вариантов оформления таких конструкций существует довольно много, и описать их все в масштабах одной статьи просто невозможно. Каждый из них индивидуален, и поэтому весь процесс проведения работ можно назвать творческим. Здесь у каждого хозяина имеется возможность для воплощения собственных наработок либо применения уже существующих. Использование различных декоративных элементов в виде деревянной отделки или ковки не запрещается. Это позволит сделать ваши ворота действительно уникальными и заметными среди множества остальных. Ведь при эксплуатации важны не только технические характеристики, но и внешний вид.

Заборы и ворота — Внешние усовершенствования — Скачать бесплатные чертежи САПР, блоки AutoCad и чертежи САПР

AllAll ▾CADBIMSpecsSpecwizardsCatalogsVideosCertifications > Улучшения экстерьера > 32 31 00 — Заборы и ворота

Бесплатные архитектурные чертежи и блоки САПР для загрузки в формате dwg или pdf форматы для использования с AutoCAD и другим программным обеспечением для 2D- и 3D-дизайна.

Загружая и используя любые чертежи ARCAT CAD, вы соглашаетесь с следующее лицензионное соглашение.

Алюминий — Модель М — 253 Загрузка: DWG Посмотреть: PDF

Алюминий — Модель М — 255-220 скачать: DWG Посмотреть: PDF

Алюминий — Модель M — 256-220 скачать: DWG Посмотреть: PDF

Алюминий — Модель M — 256-300 скачать: DWG Посмотреть: PDF

Алюминий — Модель M — CG-15-M скачать: DWG Посмотреть: PDF

Алюминий — Модель M — CG-30-M скачать: DWG Посмотреть: PDF

Алюминий — Модель M — CG-348-16 скачать: DWG Посмотреть: PDF

Алюминий — Модель M — CGA-346M скачать: DWG Посмотреть: PDF

Алюминий — Модель M — CGA-347M скачать: DWG Посмотреть: PDF

Алюминий — Модель M — CGI-40 скачать: DWG Посмотреть: PDF

Алюминий — модель P — 253 скачать: DWG Посмотреть: PDF

Алюминий — модель P — 255-220 скачать: DWG Посмотреть: PDF

Алюминий — модель P — 256-220 скачать: DWG Посмотреть: PDF

Алюминий — модель P — 256-300 скачать: DWG Посмотреть: PDF

Алюминий — Модель P — CG-15-P скачать: DWG Посмотреть: PDF

Алюминий — Модель P — CG-30-P скачать: DWG Посмотреть: PDF

Алюминий — Модель P — CG-348-16 скачать: DWG Посмотреть: PDF

Алюминий — Модель P — CGA-347-P скачать: DWG Посмотреть: PDF

Алюминий — Модель P — CGI-40 скачать: DWG Посмотреть: PDF

Сталь — модель G — 253 скачать: DWG Посмотреть: PDF

Сталь — модель G — 256-300 скачать: DWG Посмотреть: PDF

Сталь — Модель G — CG — 252 скачать: DWG Посмотреть: PDF

Сталь — Модель G — CG — 254 скачать: DWG Посмотреть: PDF

Сталь — Модель G — CG-15-G скачать: DWG Посмотреть: PDF

Сталь — Модель G — CG-30-G скачать: DWG Посмотреть: PDF

Сталь — модель G — CG-348-20 скачать: DWG Посмотреть: PDF

Сталь — Модель G — CGI-40 скачать: DWG Посмотреть: PDF

Сталь — Модель G — CGS-346-G скачать: DWG Посмотреть: PDF

Сталь — модель G — CGS-347-G скачать: DWG Посмотреть: PDF

Сталь — Модель М — 253 скачать: DWG Посмотреть: PDF

Сталь — Модель М — 255 — 220 скачать: DWG Посмотреть: PDF

Сталь — Модель М — 256-220 скачать: DWG Посмотреть: PDF

Сталь — Модель М — 256-300 скачать: DWG Посмотреть: PDF

Сталь — Модель М — CG — 252 скачать: DWG Посмотреть: PDF

Сталь — Модель М — CG — 254 скачать: DWG Посмотреть: PDF

Сталь — Модель М — CG-15-M скачать: DWG Посмотреть: PDF

Сталь — Модель M — CG-30-M скачать: DWG Посмотреть: PDF

Сталь — Модель М — CG-348-16 скачать: DWG Посмотреть: PDF

Сталь — Модель М — CGI-40 скачать: DWG Посмотреть: PDF

Сталь — Модель M — CGS-346-M скачать: DWG Посмотреть: PDF

Сталь — Модель M — CGS-347-M скачать: DWG Посмотреть: PDF

Сталь — модель P — 253 скачать: DWG Посмотреть: PDF

Сталь — модель P — 255-220 скачать: DWG Посмотреть: PDF

Сталь — Модель P — 256-220 скачать: DWG Посмотреть: PDF

Сталь — модель P — 256-300 скачать: DWG Посмотреть: PDF

Сталь — Модель P — CG — 252 скачать: DWG Посмотреть: PDF

Сталь — Модель P — CG — 254 скачать: DWG Посмотреть: PDF

Сталь — Модель P — CG-15-P скачать: DWG Посмотреть: PDF

Сталь — Модель P — CG-30-P скачать: DWG Посмотреть: PDF

Сталь — Модель P — CG-348-16 скачать: DWG Посмотреть: PDF

Сталь — Модель P — CGI-40 скачать: DWG Посмотреть: PDF

Сталь — Модель P — CGS-346-P скачать: DWG Посмотреть: PDF

Сталь — Модель P — CGS-347-P скачать: DWG Посмотреть: PDF

IFI6

скачать: DWG Посмотреть: PDF

IFI6 — Astro Slide Extreme Gate

Загрузка: DWG Посмотреть: PDF

IFI6 — Astro Slide Gate

Загрузка: DWG Посмотреть: PDF

IFI6 — Двойные распашные ворота

скачать: DWG Посмотреть: PDF

IFI6 — забор

скачать: DWG Посмотреть: PDF

IFI6 — Man Gate

скачать: DWG Посмотреть: PDF

IFI9

скачать: DWG Посмотреть: PDF

IFI9 — Astro Slide Extreme Gate

Загрузка: DWG Посмотреть: PDF

IFI9 — Astro Slide Gate

Загрузка: DWG Посмотреть: PDF

IFI9 — забор

скачать: DWG Посмотреть: PDF

IFI9 — Man Gate

скачать: DWG Посмотреть: PDF

IFI9 — Распашные ворота

скачать: DWG Посмотреть: PDF

CGA-345M скачать: DWG Посмотреть: PDF

CGA-350. 5M

скачать: DWG Посмотреть: PDF

CGA-345-P

скачать: DWG Посмотреть: PDF

CGA-350-5P скачать: DWG Посмотреть: PDF

CGI-350-5P скачать: DWG Посмотреть: PDF

CGS-250.8M

скачать: DWG Посмотреть: PDF

CGS-345_245 M-3 и 6 метр скачать: DWG Посмотреть: PDF

CGS-250. 8P

скачать: DWG Посмотреть: PDF

CGS-345_245 P 3 E 6 метр Загрузка: DWG Посмотреть: PDF

CGS-345XL Загрузка: DWG Посмотреть: PDF

CGS-350-5XL Загрузка: DWG Посмотреть: PDF

CGS-345_245 G 3 и 6 метров Загрузка: DWG Посмотреть: PDF

CGS-350. 8G

скачать: DWG Посмотреть: PDF

CGS-350.8P

скачать: DWG Посмотреть: PDF

Классическая панель (4)

Загрузка: DWG Посмотреть: PDF

Классическая панель (6)

Загрузка: DWG Посмотреть: PDF

Классическая панель (8)

Загрузка: DWG Посмотреть: PDF

Montage Commercial — Classic Fence

скачать: DWG Посмотреть: PDF

Montage Commercial — Genesis Fence

скачать: DWG Посмотреть: PDF

Montage Commercial — Invincible Fence

скачать: DWG Посмотреть: PDF

Montage Commercial — Majestic Fence

скачать: DWG Посмотреть: PDF

Montage Plus — Classic Fence

скачать: DWG Посмотреть: PDF

Montage Plus — Genesis Fence

скачать: DWG Посмотреть: PDF

Montage Plus — Majestic Fence

скачать: DWG Посмотреть: PDF

Montage Plus — Warrior Fence

скачать: DWG Посмотреть: PDF

Aegis Plus — Classic Fence

Загрузка: DWG Посмотреть: PDF

Aegis Plus — Genesis Fence

скачать: DWG Посмотреть: PDF

Aegis Plus — Majestic Fence

скачать: DWG Посмотреть: PDF

Aegis Plus — Warrior Fence

скачать: DWG Посмотреть: PDF

1001 — Фурнитура для ворот Trex Fencing

скачать: DWG Посмотреть: PDF

1002 — Ворота ограждения Trex Seclusions

скачать: DWG Посмотреть: PDF

1003 — Компоненты ограждения Trex Seclusions

скачать: DWG Посмотреть: PDF

1004 — Вид профиля ограждения Trex Seclusions

Загрузка: DWG Посмотреть: PDF

1005 — Ограждение Trex Seclusions в разобранном виде

скачать: DWG Посмотреть: PDF

1006 — Ворота ограждения TrexHorizons

скачать: DWG Посмотреть: PDF

1007 — вид профиля ограждения Trex Horizons

скачать: DWG Посмотреть: PDF

1008 — Ограждение Trex Horizons в разобранном виде

скачать: DWG Посмотреть: PDF

1009 — Trex Seclusions 2ft

скачать: DWG Посмотреть: PDF

1010 — Trex Seclusions 3ft

скачать: DWG Посмотреть: PDF

1011 — Trex Seclusions 4ft

скачать: DWG Посмотреть: PDF

1012 — Trex Seclusions 5ft

скачать: DWG Посмотреть: PDF

1013 — Trex Seclusions 6ft

скачать: DWG Посмотреть: PDF

1014 — Trex Seclusions 7ft

скачать: DWG Посмотреть: PDF

1015 — Trex Seclusions 8ft

скачать: DWG Посмотреть: PDF

1016 — Trex Seclusions 9ft

скачать: DWG Посмотреть: PDF

1017 — Trex Seclusions 10ft

скачать: DWG Посмотреть: PDF

1018 — Trex Seclusions 11ft

скачать: DWG Посмотреть: PDF

1019 — Trex Seclusions 12ft

скачать: DWG Посмотреть: PDF

1020 — Trex Fence Horizons 2ft

скачать: DWG Посмотреть: PDF

1021 — Trex Fence Horizons 3 фута

скачать: DWG Посмотреть: PDF

1022 — Trex Fence Horizons 4ft

скачать: DWG Посмотреть: PDF

1023 — Trex Fence Horizons 5ft

скачать: DWG Посмотреть: PDF

1024 — Trex Fence Horizons 6 футов

скачать: DWG Посмотреть: PDF

1025 — Trex Fence Horizons 8 футов

скачать: DWG Посмотреть: PDF

1026 — Trex Fence Horizons 12 футов 3 стека

скачать: DWG Посмотреть: PDF

ДВУХПРОВОДНЫЕ КОНСОЛЬНЫЕ РАЗДВИЖНЫЕ АЛЮМИНИЕВЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

ДВУХПРОВОДНЫЕ ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

ДВУХПРОВОДНАЯ ПАНЕЛЬ 4 H

скачать: DWG Посмотреть: PDF

ДВУХПРОВОДНАЯ ПАНЕЛЬ 6 H

скачать: DWG Посмотреть: PDF

ДВУХПРОВОДНАЯ ПАНЕЛЬ 8 H

скачать: DWG Посмотреть: PDF

ДВУХПРОВОДНЫЕ ОДНОРАПИТНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

100 Кукурузник VPG

скачать: DWG Посмотреть: PDF

100 Расположение оператора и принадлежностей

Загрузка: DWG Посмотреть: PDF

1000 Islander VPG

скачать: DWG Посмотреть: PDF

101 Размеры стандартной планировки

скачать: DWG Посмотреть: PDF

102 P Pad Layout

скачать: DWG Посмотреть: PDF

102C Расположение прокладки кабелепровода

Загрузка: DWG Посмотреть: PDF

105 Yoke Styles

Загрузка: DWG Посмотреть: PDF

111 Гусиные шеи

скачать: DWG Посмотреть: PDF

112 Гусиные шеи с боллардами

Загрузка: DWG Посмотреть: PDF

200 Barracuda VPG

скачать: DWG Посмотреть: PDF

300 Chainlink VPG

скачать: DWG Посмотреть: PDF

400 Catawba VPG

скачать: DWG Посмотреть: PDF

500 Buckeye VPG

скачать: DWG Посмотреть: PDF

600 Конгресс VPG

скачать: DWG Посмотреть: PDF

700 Саратога VPG

скачать: DWG Посмотреть: PDF

800 Prestigous VPG

скачать: DWG Посмотреть: PDF

900 Огайский VPG

скачать: DWG Посмотреть: PDF

Ameristar Echelon II Invincible

скачать: DWG Посмотреть: PDF

Ameristar Impasse Gauntlet

скачать: DWG Посмотреть: PDF

Ameristar Impasse II Trident

скачать: DWG Посмотреть: PDF

Двойной контур

скачать: DWG Посмотреть: PDF

Двойной бордюрный вырез

Загрузка: DWG Посмотреть: PDF

Барьер M30 SF

скачать: DWG Посмотреть: PDF

M30 SF Buckeye

скачать: DWG Посмотреть: PDF

Звено цепи M30 SF

скачать: DWG Посмотреть: PDF

M30 Shield Barrier

скачать: DWG Посмотреть: PDF

M30 Shield Buckeye

Скачать: DWG Посмотреть: PDF

M30 Shield Chainlink

скачать: DWG Посмотреть: PDF

Защитный барьер M50

скачать: DWG Посмотреть: PDF

M50 Shield Buckeye

скачать: DWG Посмотреть: PDF

M50 Shield Chainlink

скачать: DWG Посмотреть: PDF

Стеллаж

Загрузка: DWG Посмотреть: PDF

Железная дорога

скачать: DWG Посмотреть: PDF

2148 Стандартная алюминиевая секция забора

скачать: DWG Посмотреть: PDF

Aberdeen 2-рельсовая панель

скачать: DWG Посмотреть: PDF

Абердин 3-х рельсовая панель

скачать: DWG Посмотреть: PDF

Aberdeen 3 рельса с кольцами

скачать: DWG Посмотреть: PDF

Консольные ворота Абердина 6-30

скачать: DWG Посмотреть: PDF

Барселона 2 панель рельса

скачать: DWG Посмотреть: PDF

Барселона 3 рельса

скачать: DWG Посмотреть: PDF

Барселона 3-х рельсовые двустворчатые распашные ворота

скачать: DWG Посмотреть: PDF

Направляющая Barcelona 3 с кольцами

скачать: DWG Посмотреть: PDF

Раздвижные ворота «Барселона» с 6 по 30

скачать: DWG Посмотреть: PDF

Рельсовая панель Кентербери 2

скачать: DWG Посмотреть: PDF

Кентербери 3 панели рельса

скачать: DWG Посмотреть: PDF

Рельс Canterbury 3 с кольцами

скачать: DWG Посмотреть: PDF

Джорджтаун 2 панели рельса

скачать: DWG Посмотреть: PDF

Джорджтаун 3 рельса

скачать: DWG Посмотреть: PDF

Рельс Georgetown 3 с кольцами

скачать: DWG Посмотреть: PDF

Рельсовая панель Guardian 2

скачать: DWG Посмотреть: PDF

Рельсовая панель Guardian 3

скачать: DWG Посмотреть: PDF

Ворота двойные Guardian 3 р.

скачать: DWG Посмотреть: PDF

Рейка Guardian Plus 2

скачать: DWG Посмотреть: PDF

Ворота Guardian Plus с 3 направляющими, двустворчатые, распашные

скачать: DWG Посмотреть: PDF

Рельсовая панель Guardian Plus 3

скачать: DWG Посмотреть: PDF

Старый город Абердин 3 рельс А

скачать: DWG Посмотреть: PDF

Old Town Aberdeen 3-рельсовая панель B

скачать: DWG Посмотреть: PDF

Старый город Кентербери, 3 рельса, панель А

скачать: DWG Посмотреть: PDF

Старый город Кентербери, 3 рельса, панель B

скачать: DWG Посмотреть: PDF

Старый город Джорджтаун, 3 рельса, панель А

скачать: DWG Посмотреть: PDF

Старый город Джорджтаун, 3 направляющих, панель B

скачать: DWG Посмотреть: PDF

Сент-Винсент 2 панель рельса

скачать: DWG Посмотреть: PDF

Сент-Винсент 3-х рельсовая панель

скачать: DWG Посмотреть: PDF

Рельс St. Vincent 3 с кольцами

скачать: DWG Посмотреть: PDF

ГАРМОНИЯ ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ ГАРМОНИЯ 4 H

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ ГАРМОНИЯ 6 H

скачать: DWG Посмотреть: PDF

ОДНОРАПАЧНЫЕ ВОРОТА HARMONY

скачать: DWG Посмотреть: PDF

Stalwart — M40 (K8) Anti-Ram

скачать: DWG Посмотреть: PDF

Stalwart — M50 (K12) Anti-Ram

скачать: DWG Посмотреть: PDF

Тупик — забор Gauntlet

скачать: DWG Посмотреть: PDF

Тупик — Забор крепости

скачать: DWG Посмотреть: PDF

Тупик — Trident Fence

скачать: DWG Посмотреть: PDF

Ограждение IFI12 — 01 — Типовая высота — Ограждение с жалюзи

Загрузка: DWG Посмотреть: PDF

IFI12 Fence — 02 — Детали — Жалюзи Fence

скачать: DWG Посмотреть: PDF

Ограждение IFI12 — 03 — Детали служебных ворот

скачать: DWG Посмотреть: PDF

IFI12 Fence — 04 — 24 Открывающиеся раздвижные ворота — Astro Glide Gate

Загрузка: DWG Посмотреть: PDF

IFI12 Ограждение — 05 — Детали раздвижных ворот I

скачать: DWG Посмотреть: PDF

IFI12 Ограждение — 06 — Детали раздвижных ворот II

скачать: DWG Посмотреть: PDF

IFI12 Fence — 07 — Детали раздвижных ворот III

скачать: DWG Посмотреть: PDF

IFI14 Ограждение — 01 — Типовой фасад фасада

скачать: DWG Посмотреть: PDF

IFI14 Ограждение — 02 — Типичный фасад интерьера

скачать: DWG Посмотреть: PDF

IFI14 Ограждение — 03 — Ворота I План и высота

скачать: DWG Посмотреть: PDF

IFI14 Ограждение — 04 — Детали ворот I

скачать: DWG Посмотреть: PDF

IFI14 Ограждение — 05 — План и фасад ворот II

скачать: DWG Посмотреть: PDF

IFI14 Fence — 06 — Типовые детали

скачать: DWG Посмотреть: PDF

Echelon II — Classic Fence

скачать: DWG Посмотреть: PDF

Echelon Plus — классический забор

скачать: DWG Посмотреть: PDF

Echelon Plus — Conqueror Fence

скачать: DWG Посмотреть: PDF

Echelon Plus — Genesis Fence

скачать: DWG Посмотреть: PDF

Echelon Plus — Majestic Fence

скачать: DWG Посмотреть: PDF

Echelon Plus — Warrior Fence

скачать: DWG Посмотреть: PDF

Montage II — Classic Fence

скачать: DWG Посмотреть: PDF

Montage II — Genesis Fence

скачать: DWG Посмотреть: PDF

Montage II — Invincible Fence

скачать: DWG Посмотреть: PDF

Montage II — Majestic Fence

скачать: DWG Посмотреть: PDF

Aegis II — Genesis Fence

скачать: DWG Посмотреть: PDF

Aegis II — Invincible Fence

скачать: DWG Посмотреть: PDF

Aegis II — Majestic Fence

скачать: DWG Посмотреть: PDF

OMEGA 10 КОНСОЛЬНЫЕ РАЗДВИЖНЫЕ АЛЮМИНИЕВЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA 10 ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA 10 4 H

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA 10 6 5 H

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA 10 8 H

скачать: DWG Посмотреть: PDF

OMEGA 10 ОДНОРАПИТНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA 100 КОНСОЛЬНЫЕ РАЗДВИЖНЫЕ АЛЮМИНИЕВЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA 100 ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA 100 6 5 H

скачать: DWG Посмотреть: PDF

OMEGA 100 ОДНОРАПИТНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA 20 КОНСОЛЬНЫЕ РАЗДВИЖНЫЕ АЛЮМИНИЕВЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA 20 ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ ОМЕГА 20, 4 Н

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA 20 6 5 H

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA 20 8 H

скачать: DWG Посмотреть: PDF

OMEGA 20 ОДНОРАПИТНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA 80 КОНСОЛЬНЫЕ РАЗДВИЖНЫЕ АЛЮМИНИЕВЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA 80 ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA 80 6 5 H

скачать: DWG Посмотреть: PDF

OMEGA 80 ОДНОРАПИТНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA АРХИТЕКТУРНЫЕ КОНСОЛЬНЫЕ РАЗДВИЖНЫЕ АЛЮМИНИЕВЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA АРХИТЕКТУРНЫЕ ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

АРХИТЕКТУРНАЯ ПАНЕЛЬ OMEGA 4 H

скачать: DWG Посмотреть: PDF

АРХИТЕКТУРНАЯ ПАНЕЛЬ OMEGA 5 H

скачать: DWG Посмотреть: PDF

АРХИТЕКТУРНАЯ ПАНЕЛЬ OMEGA 6 H

скачать: DWG Посмотреть: PDF

АРХИТЕКТУРНАЯ ПАНЕЛЬ OMEGA 8 H

скачать: DWG Посмотреть: PDF

OMEGA ARCHITECTURAL ОДНОРАПАСТНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA ECO 4 H

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA ECO 5 H

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA ECO 6 H

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA ECO 8 H

Загрузка: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA MAX 4 H

Загрузка: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA MAX 6 H

скачать: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA MAX 8 H

Загрузка: DWG Посмотреть: PDF

ПАНЕЛЬ OMEGA MAX 10 H

Загрузка: DWG Посмотреть: PDF

OMEGA MAX КОНСОЛЬНЫЕ РАЗДВИЖНЫЕ АЛЮМИНИЕВЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA MAX ОДНОРАСПАРИТНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

OMEGA MAX ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА

скачать: DWG Посмотреть: PDF

© 2022 ARCAT, Inc. Все права защищены.
Условия использования и Политика конфиденциальности применимы к вам.

Подробный подкаст ARCAT

Ресурсы AEC

Об ARCAT

Перечислите свои продукты
Узнать больше
Зарабатывайте больше ставок



Приложения

Подкасты

Об ARCAT

Перечислите свои продукты
Узнать больше
Зарабатывайте больше ставок



© 2021 ARCAT, Inc. Все права защищены.

Условия использования и Политика конфиденциальности применимы к вам.

Одностворчатые ворота | Leda Security Products

Технические характеристики Одинарные распашные ворота

Предоставление документов

Данные о продукте: Предоставьте данные о продукте производителя для всего оборудования для ворот, включая:

1. Стандартные детали производителя и метод изготовления.
2. Данные по отделке, фурнитуре и аксессуарам.
3. Рекомендации по уходу и очистке наружных отделочных поверхностей.

Заводские чертежи ворот и установки требуются от производителя, включая:

1. Схема и детали установки.
2. Детали фундамента.
3. Схемы подключения

Обеспечение качества

Квалификация установщика: Нанять опытного установщика ворот, который выполнил установку всего оборудования, аналогичного по конструкции и объему необходимому для проекта, и чья работа привела к строительству с послужным списком успешных услуг.

Квалификация производителя: Предоставить все ворота, произведенные фирмой, имеющей опыт производства систем ворот, аналогичные тем, которые указаны для этого проекта, и которые имеют успешный опыт эксплуатации. Все ворота должны быть проверены.

Ответственность из одних рук: Получите все ворота от одного производителя, чтобы обеспечить полную совместимость и гарантию на детали.

Критерии проектирования: Чертежи указывают размер, профиль и требования к размерам всех требуемых ворот и основаны на указанных конкретных типах и моделях.

Хранение и транспортировка при доставке

Все ворота и связанные с ними компоненты поставляются в оригинальной защитной упаковке производителя. Не сдавайте ворота, пока не будут готовы работы по их установке.

Осмотрите компоненты на наличие повреждений при доставке. Если незначительные дефекты в металлических компонентах не могут быть устранены в соответствии со спецификациями и удовлетворением Архитектора, поврежденные детали должны быть удалены и заменены.

Условия проекта

Полевые измерения: Проверьте отверстие путем точного измерения поля перед изготовлением. Покажите размеры самописца на рабочих чертежах. Согласуйте график изготовления с ходом строительства, чтобы избежать задержки работ и возможного повреждения готового продукта.

При необходимости приступайте к изготовлению без замеров и согласования допусков на изготовление, чтобы обеспечить правильную посадку.

Приемлемые производители

Основа дизайна: Дизайн основан на типе ворот производства Leda Security Products Pty Ltd

Дополнительные материалы

Дополнительные фитинги: Предоставьте стандартные дополнительные фитинги производителя указанного типа. Соблюдать требования, указанные к виду и форме металла и отделке фурнитуры ворот.

Анкеры и крепления: Стандартные анкеры и крепления производителя.

Cold Gal: Может наноситься на ворота, чтобы уменьшить окисление поверхностей, которые необходимо разрезать или сварить в процессе установки.

Изготовление

Общее: Изготовьте все компоненты ворот в соответствии с указанными конструкциями и размерами. Размеры ворот и профиля, требования к фурнитуре и фурнитуре указаны на чертежах.

Предварительное изготовление: Полное изготовление, сборка, отделка, установка оборудования и другие работы в максимально возможной степени перед отправкой на проектную площадку. Разбирайте компоненты только в том случае, если это необходимо для транспортировки и установки.

Автоматика

Общее: Автоматизация ворот, если требуется, будет соответствовать требуемому стандарту работы на основе оборудования верхнего или среднего уровня. Верхний уровень, относящийся к оборудованию автоматизации, с весом ворот, скоростью и рабочей частотой в пределах спецификации. Средний уровень, относящийся к менее строгим или частым операционным средам.

Стандарты: Оборудование должно соответствовать всем применимым требованиям по электробезопасности и безопасности для законной юрисдикции установки.

Исполнение

Осмотр
Вместе с установщиком осмотрите основание на соответствие указанным требованиям, допуски на установку и другие условия, влияющие на установку всех ворот, например ветровую нагрузку.

Исправьте неудовлетворительные условия перед продолжением установки.

Не приступайте к установке, пока не будут устранены неудовлетворительные условия.

Установка

Установите ворота и связанные с ними компоненты в соответствии с печатными инструкциями и рекомендациями производителя.

1. Проверить уровень агрегатов, отвес и истинную линию.
2. Смажьте оборудование и другие движущиеся части.

Регулировка

Отрегулируйте ворота, чтобы обеспечить плотное прилегание в местах соединения.

Аппаратное обеспечение: Отрегулируйте рабочее оборудование для обеспечения правильной работы.

Очистка

Очистите поверхности ворот после установки, соблюдая осторожность, чтобы не повредить отделку.

Защита

Примите защитные меры, необходимые в течение оставшегося периода строительства, чтобы гарантировать, что все ворота не подверглись никакому повреждению или износу, кроме нормального атмосферного воздействия, во время приемки.

Гарантия

Ворота и гарантия должны быть не менее 12 месяцев на установку, но в остальном в соответствии с договором или гарантией производителя.

Техническое обслуживание

Техническое обслуживание должно основываться на частоте использования и в соответствии с инструкциями производителя по техническому обслуживанию, которые поставляются с оборудованием.

Страница продукта

Securagate — линейка шлагбаумных ворот

Как спланировать въездные ворота

Основные принципы планирования и установки ворот включают: в POCKET , т.е. расстояние ворот от поворота до вашего дорога, ПРЯМОУГОЛЬНОСТЬ , т.е. угол ворот к приводу дорожка, IN-SWING/OUT-SWING и HANDING , т.е. с какой стороны ворота имеют петли. Позвоните сейчас, чтобы поговорить с одним из наших знающих сотрудников об установке ваших ворот, 1-877-313-8901

1. КАРМАН Желательно иметь небольшой «кармашек» в перед твоими воротами. Если ворота должны быть прямо против вашей дороги, следует рассмотреть более широкое открытие, если это возможно. ЛУЧШИЙ КОРПУС: Позволяет съехать с дороги, пока вы ждете открытия ворот. НАИЛУЧШИЙ СЛУЧАЙ: Не дает вам съехать с дороги, пока вы ждете ворот. Предотвращает более крупные транспортные средства от поворота. УЛУЧШЕННЫЙ КОРПУС: Не позволяет карман, но позволяет более крупные транспортные средства (фургон, д.), чтобы сделать поворот в привод. 2. ПРЯМОУГОЛЬНОСТЬ Так как автоматические ворота приоткрываются лишь слегка более 90 градусов, важно сделать ворота перпендикулярными к вашему пути привода. Изогнутые подъездные пути требуют особого ухода в макете. Никто не хочет, чтобы их ворота сбила машина. 3. ПОВОРОТНАЯ / OUT-SWING Наиболее желательная конфигурация для распашные ворота должны качаться внутрь. Тем не менее, определенный подъезд условия могут потребовать открывания ворот наружу. В первом случае ниже распашные ворота открывается в место на диске . ПРОБЛЕМА (слева): в открытом состоянии распашные ворота выступают в пространство для привода. РЕШЕНИЕ (справа): заменить ворота на распашные ворота. Еще одно условие, которое может заставить вас качаться ваши ворота наружу проезд с уклоном вверх . ПРОБЛЕМА (слева): когда распашные ворота открываются, они ударяются о землю. Вы можете повесить ворота выше стойки, но более чем на 6-8 дюймов выше класс выглядит плохо. РЕШЕНИЕ (справа): установить ворота как распашные. Имеет большой клиренс. В зависимости от того, распахнутся ли ворота или вне, Привод ворот , который вы выберете, должен будет быть соответствующим образом настроены. А 9Линейный привод ворот 1529 можно настроить как открыть» (рисунок А) или «Нажать, чтобы открыть» (рисунок Б). Ворота открываются или открываются, а привод остается внутри ворот. Работает с механизмами открывания ворот Polaris. Ан привод ворот с шарнирным рычагом с возможностью настройки вверх, чтобы открываться внутрь (рисунок C) или или открываться наружу (рисунок D), но чтобы открыть наружу, оператор должен выйти за ворота. Работает с механизмами открывания ворот Elite и Liftmaster. 4. ПЕРЕДАЧА ВАШЕГО ВОРОТА Представьте, что вы стоите за воротами, а затем спросите себя, петли справа или слева? См. четыре примера здесь. 5. ПОВОРОТЫ vs. РАЗДВИЖНЫЕ ВОРОТА Распашные ворота – лучший выбор, если возможный. Распашные ворота, как правило, дешевле, лучше выглядит и безопаснее, чем откатные ворота. Однако, если у вас есть одно из следующих условий, вы можете рассмотреть а раздвижные ворота : Сильные снегопады , препятствующие ворота от свободного качания (примечание: свингер можно повесить до 12 дюймов от земли, чтобы преодолеть это). Дорога в гору , препятствующая ворота от распахивания внутрь. Как правило, распашные ворота распахнуться внутрь дома, но выбранные открыватели ворот можно настроить так, чтобы ворота открывались вниз по склону сторона. Видеть In-swing / Out-swing выше. Для получения дополнительной информации о раздвижных воротах см. Раздвижные Ворота раздел. 6. ОДИНОЧНЫЙ ПОВОРОТ против ДВОЙНОЙ ПАРЫ Если подъездная дорога 12 футов в ширину или менее . . . A Одностворчатые распашные ворота самый экономичный. Если подъездная дорога шириной более 14 футов. . . A двусторонний пара (например, французские двери) — вот ответ. (Двойное разделение для ворот требуется два открывателя ворот, настроенных как ведущий/ведомый.)

Работа с лестницами — Avontus Designer

Перейти к концу метаданных

Гибкие функции лестниц Avontus Designer предоставляют различные варианты лестниц. Вы можете добавить индивидуальные лестницы. Вы также можете отредактировать существующие лестницы, чтобы изменить размеры доступа, размещение лестницы и пропустить одну или несколько лестниц, создав преднамеренный зазор в настиле.

Чтобы открыть это диалоговое окно, щелкните соответствующий отсек, перейдите на вкладку Леса и щелкните Лестницы .

Эта страница содержит следующее:

Настройки лестницы

Для лестницы можно настроить следующие параметры: , материал и т. д.

Начальная сторона отсека	Нажмите раскрывающееся меню Начальная сторона отсека , чтобы определить, на какой стороне отсека (T, B, L или R) Avontus Designer разместит первую лестницу.
Выравнивание по бокам	Нажмите соответствующую радиокнопку Выравнивание по бокам , чтобы определить, где на стороне залива Avontus Designer будет размещать лестницы: слева от края, в центре или справа от края. Эти настройки относятся к тому, кто стоит в отсеке лицом к стороне отсека, выбранной в разделе «Начальная сторона отсека» (T, B, L или R).
Размещение лестницы	Нажмите раскрывающееся меню Размещение лестницы , чтобы определить, где Avontus Designer будет размещать лестницы. Если в качестве типа лестницы выбран вариант «Вертикальная», доступны следующие варианты: — Все внутри — Сначала снаружи — Все снаружи — Сначала внутри Если в качестве типа лестницы выбрано Наклонная, доступны следующие варианты: — Все внутри — Сначала снаружи
Чередование лестниц	Щелкните раскрывающееся меню Чередование лестниц , чтобы определить, будут ли лестницы чередоваться по мере того, как отсек достигает определенных уровней, и как часто это чередование будет происходить. Если вы выбрали Вертикальный в качестве Типа лестницы, ваши варианты: — Нет — Каждый уровень — Каждый 2-й уровень — Каждый 3-й уровень — Каждый 4-й уровень — 9000-й Если вы выбрали наклонную в качестве типа лестницы, ваши варианты: — Каждый уровень — Каждый 2-й уровень — Каждый 3-й уровень
Начальный уровень	Щелкните в текстовом поле Начальный уровень и введите уровень, на котором вы хотите разместить Avontus Designer. . Если вы введете ноль (0), Avontus Designer разместит первую лестницу на уровне земли.
Верхний уровень	Щелкните в текстовом поле Верхний уровень и введите уровень, на котором вы хотите, чтобы Avontus Designer перестал размещать лестницы. Если вы ничего не вводите, Avontus Designer поместит лестницы вверх через верхнюю часть выбранного отсека.
Тип лестницы	Щелкните соответствующий переключатель Лестница типа , чтобы определить, будет ли Avontus Designer размещать лестницы вертикально или наклонно.
Материал лестницы	Щелкните раскрывающийся список Материал лестницы , чтобы определить, из чего должны быть сделаны лестницы. Если вы выбрали вертикальную в качестве типа лестницы, ваши варианты: — Тип с крючком (одинарный) — Квасцы (одинарный)  – Сталь (одинарная) Если в качестве типа лестницы вы выбрали наклонную, возможны следующие варианты:  – Прицепной тип (одинарная)  – Квасцы (одинарные)  – Сталь (одинарная)  – 900дерево (один) — Встроенный (люковый настил)
Угол лестницы	Щелкните один из них, чтобы определить, будет ли Avontus Designer размещать наружные лестницы параллельно или перпендикулярно стороне отсека.
Лестничная клетка	Если выбрать любую настройку внешней лестницы в раскрывающемся списке Ladder Placement , флажок Ladder Cage станет активным. Нажмите на нее, чтобы добавить лестничную клетку к внешним лестницам.
Многоуровневые лестницы, встроенные в линию	Если в качестве типа лестницы выбрана наклонная, флажок Многоуровневые лестницы, встроенные в линию , становится активным. Нажмите на нее, если хотите, чтобы Avontus Designer поместил все наклонные лестницы в линию. В этом случае Avontus Designer размещает все лестницы прямо друг над другом вдоль одной и той же стороны отсека в одном направлении.
Добавить опорные трубы лестницы	Если в качестве типа лестницы выбран вариант Вертикальный, флажок Добавить опорные трубы лестницы становится активным. Нажмите на нее, если хотите, чтобы Avontus Designer разместил опорные трубы вдоль всех лестниц.

Параметры доступа к лестнице

Область Параметры доступа диалогового окна Лестницы лесов позволяет вам определить, какой тип доступа вы хотите предоставить (и какого размера должен быть доступ) как с внутренними, так и с внешними лестницами. .

Тип доступа снаружи	Щелкните раскрывающийся список Тип доступа снаружи , чтобы определить, какой тип доступа вы хотите предоставить с помощью внешних лестниц. Для получения дополнительной информации см. О внешних лестницах ниже.
Размер доступа снаружи	Щелкните в текстовом поле Размер доступа снаружи и введите размер проема доступа, который вы хотите обеспечить внешними лестницами.
Тип доступа внутрь	Щелкните раскрывающийся список Тип доступа внутрь , чтобы определить, какой тип доступа вы хотите обеспечить с помощью внутренних лестниц.
Длина внутреннего доступа	Щелкните в текстовом поле Размер внутреннего доступа и введите длину проема доступа, который вы хотите обеспечить внутренними лестницами.
Ширина внутреннего доступа	Щелкните в текстовом поле Размер внутреннего доступа и введите ширину проема доступа, который вы хотите обеспечить внутренними лестницами.

Область существующих лестниц

В области существующих лестниц отображается список всех лестниц, созданных для выбранного отсека, и некоторые их конфигурации. Avontus Designer позволяет установить флажок Пропустить в этой области.

Пропустить все лестницы	Установите флажок Пропустить все лестницы (чтобы установить флажок), чтобы пропустить все лестницы для выбранного отсека.
Добавить лестницы	Щелкните радиокнопку Добавить лестницы после настройки лестницы, чтобы добавить ее в отсек. После того, как вы нажмете Применить , Avontus Designer добавит лестницу в область Существующая лестница .
Удалить лестницы	Щелкните переключатель Удалить лестницы , чтобы удалить лестницу настройки из отсека. После того, как вы нажмете Применить , Avontus Designer удалит лестницу до Существующая лестница район.
Сохранить эти настройки по умолчанию	Нажмите Сохранить текущие настройки по умолчанию , если вы хотите, чтобы текущие настройки были настройками по умолчанию для всех последующих новых многозвенных цепей.
Восстановить настройки по умолчанию	Нажмите Восстановить настройки по умолчанию , если вы хотите вернуть текущие настройки к настройкам по умолчанию.
Применить	Щелкните Применить , чтобы применить текущую конфигурацию многозвенной цепи. Это не закрывает Лестница на леса диалог.

О внешних лестницах

Avontus Designer позволяет добавлять пять типов внешних лестниц.

Swing Gate	Handrail Only	Full Guardrails (Closed)	Partially Open (No Gate)	Fully Open

Вы можете отрегулировать размер входного отверстия для любого отсека с внешней лестницей.

Частично открыт (без ворот)

В диалоговом окне Лестницы с лесами просто введите размер проема в текстовом поле Размер доступа снаружи в диалоговом окне Лестницы с лесами . (Фактический размер проема будет определяться доступными материалами.)

Распашные ворота

Чтобы создать распашные ворота, выберите нужный размер проема, активировав соответствующий материал распашных ворот в мастере материалов. (Возможно, вам потребуется деактивировать другие материалы распашных ворот.)

Добавление лестницы в отсек

Добавление лестницы — это простой процесс, во время которого вы настраиваете характеристики лестницы. После добавления вы можете редактировать характеристики лестницы в любое время.

Чтобы добавить лестницу:

1. Щелкните соответствующий отсек на странице чертежа, чтобы выбрать его.

2. Перейдите на вкладку Леса и щелкните Лестницы .

Появится диалоговое окно Scaffold Ladders .

3. Введите соответствующие настройки лестничной логики .

а. Щелкните раскрывающееся меню Стартовая сторона отсека и выберите соответствующую сторону. Возможные варианты:

T-сторона

L-сторона

B-сторона

R-сторона

b. Щелкните соответствующий тип лестницы 9.Переключатель 1394: Вертикальный или наклонный.

в. Щелкните соответствующий переключатель Side Assignment : Left, Center или Right.

д. Нажмите на раскрывающийся список размещения Ladder и выберите соответствующее размещение: All Inside или First Outside.

Если вы выберете First Outside, радиокнопки Ladder Angle и флажок Ladder Cage станут активными.

я. Щелкните соответствующий угол лестницы   9139.4 переключателя: параллельно или перпендикулярно.

ii. Если вы хотите, чтобы вокруг лестницы была клетка, установите флажок Ladder Cage , чтобы поставить галочку.

эл. Щелкните раскрывающийся список Ladder, чередующийся с , и выберите, как вы хотите, чтобы лестница меняла сторону размещения. Возможные варианты:

Нет

Каждый 2-й уровень

Каждый 3-й уровень

Каждый 4-й уровень

Каждый 5-й уровень

f. Нажмите на Текстовое поле Start level и введите уровень, на котором вы хотите начать лестницу. Это позволяет при желании пропустить начальный(е) уровень(и). 0 — значение по умолчанию.

г. Щелкните в текстовом поле Верхний уровень и введите уровень, на котором должна заканчиваться лестница. Это позволяет лестнице заканчиваться на верхнем уровне отсека или ниже него. [Верх залива] — значение по умолчанию.

h Нажмите раскрывающееся меню Материал лестницы и выберите соответствующий материал лестницы. Ваши варианты:

Сталь

Алюминий.

Прицепной тип

Деревянный (для наклонных лестниц)

Встроенный (для наклонных лестниц)

i. Если вы хотите, чтобы Avontus Designer размещал лестницы в одинаковых позициях в каждом отсеке, установите флажок Stack Lads inline , чтобы отметить его.

4. Введите соответствующие параметры доступа .

а. Щелкните раскрывающийся список Внешний тип доступа и выберите соответствующий тип доступа. Ваши варианты: 9

Только перила Возможные варианты:

Открытый

Частично открытый

Ригель-средний ригель

Ригель-транец

Палуба-палуба

Настил с люком

с. Щелкните в текстовом поле Внешний размер доступа и введите соответствующий размер доступа.

д. Щелкните в текстовом поле Внутренняя длина доступа и введите соответствующую длину.

эл. Щелкните в текстовом поле Внутренняя ширина доступа и введите соответствующую ширину.

5. Щелкните переключатель Добавить лестницы и щелкните Применить .

Avontus Designer добавляет информацию и детали лестницы в 9Таблица 1393 Existing Ladders внизу диалогового окна.

6. Установите флажок Сохранить эти настройки по умолчанию , если это наиболее распространенные настройки релейной логики.

7. Нажмите Восстановить настройки по умолчанию , чтобы сбросить диалоговое окно к системным настройкам по умолчанию.

8. Нажмите OK .

Для получения информации о редактировании существующих лестниц см. Пропуск лестницы .

Редактирование настроек лестничной диаграммы

Настройки лестницы для лесов. Лестницы устанавливают основные материалы и детали расположения лестницы.

Для редактирования настроек многозвенной цепи:

1. Щелкните соответствующий отсек на странице чертежа, чтобы выбрать его.

2. Перейдите на вкладку Леса и выберите Лестницы .

Появится диалоговое окно Scaffold Ladders .

3. Нажмите раскрывающееся меню Начальная сторона отсека и выберите соответствующую сторону. Ваши варианты:

T-сторона

L-сторона

B-сторона

R-сторона

3. Нажмите соответствующую радиокнопку Тип лестницы : Вертикальная или Наклонная.

4. Щелкните соответствующий переключатель Side Assignment : Left, Center или Right.

5. Нажмите раскрывающееся меню Ladder Placement и выберите соответствующее размещение: All Inside или First Outside.

Если вы выберете First Outside, Ladder Angle радиокнопки и флажок Ladder Cage становятся активными

a. Щелкните соответствующий переключатель Ladder Angle : параллельно или перпендикулярно.

б. Если вы хотите, чтобы вокруг лестницы была клетка, установите флажок Ladder Cage , чтобы поставить галочку.

6. Щелкните раскрывающийся список Ladder, чередующийся с , и выберите, как вы хотите, чтобы лестница меняла сторону размещения. Возможные варианты:

Нет

Каждый 2-й уровень

Каждый 3-й уровень

Каждый 4-й уровень

Каждый 5-й уровень

7. Щелкните в текстовом поле Начальный уровень и введите уровень, на котором должна начинаться лестница. Это позволяет при желании пропустить начальный(е) уровень(и). 0 — значение по умолчанию.

8. Щелкните в текстовом поле Верхний уровень и введите уровень, на котором должна заканчиваться лестница. Это позволяет лестнице заканчиваться на верхнем уровне отсека или ниже него. [Верх залива] — значение по умолчанию.

9. Нажмите раскрывающееся меню Материал лестницы и выберите соответствующий материал лестницы. Возможные варианты:

Сталь

Алюминий.

Прицепной тип

Деревянный (для наклонных лестниц)

Встроенный (для наклонных лестниц)

10. Если вы хотите, чтобы Avontus Designer размещал лестницы в одинаковых позициях в каждом отсеке, нажмите на кнопку Стековые лестницы в строке флажок, чтобы поставить в нем галочку.

11. Нажмите кнопку Сохраните эти настройки по умолчанию флажок , если это наиболее распространенные настройки релейной логики.

12. Нажмите Восстановить настройки по умолчанию , чтобы сбросить диалоговое окно обратно к системным настройкам по умолчанию.

13. Нажмите OK .

Для получения дополнительной информации о настройке лестницы см. Кнопка лестницы .

Редактирование параметров доступа к лестнице

Параметры доступа для лестниц-эшалоков устанавливают функции доступа к лестнице.

Для редактирования параметров доступа к лестнице:

1. Щелкните соответствующий отсек на странице чертежа, чтобы выбрать его.

2. Перейдите на вкладку Леса и выберите Лестницы .

Появится диалоговое окно Scaffold Ladders .

3. Нажмите раскрывающееся меню Тип внешнего доступа и выберите соответствующий тип доступа. Ваши варианты:

Полностью открыто

Частично открыто (без ворот)

Полное ограждение (закрыто

Только перила

Распашные ворота

2. Щелкните соответствующий раскрывающийся список Тип внутреннего доступа и выберите соответствующий тип доступа. Возможные варианты: Ригель-настил

Настил-настил на транце

Платформа доступа с люком

3. Щелкните в текстовом поле Внешний размер доступа и введите соответствующий размер доступа.

4. Нажмите в Внутренняя длина доступа текстовое поле и введите соответствующую длину.

5. Нажмите в текстовом поле Внутренняя ширина доступа и введите соответствующую ширину.

6. Установите флажок Сохранить эти настройки по умолчанию , если это наиболее распространенные настройки релейной логики.

7. Нажмите Восстановить настройки по умолчанию , чтобы сбросить диалоговое окно к системным настройкам по умолчанию.

8. Нажмите OK .

Для получения дополнительной информации о настройке лестницы см. Лестничную диаграмму.

Регулировка размера проема настила лестницы

Avontus Designer позволяет контролировать размер любого проема настила лестницы.

Чтобы отрегулировать размер проема настила лестницы:

1. Создайте отсек любого размера.

2. Добавить лестницу в отсек. (См. инструкции выше.)

Появится диалоговое окно Scaffold Ladders .

Используйте внутреннюю длину доступа и Внутренняя ширина доступа текстовое поле для регулировки размера проема настила новой лестницы,

• • • Длина — это сторона проема, которая проходит параллельно доскам отсека.
    • Ширина — это сторона проема, которая проходит перпендикулярно доскам отсека.

3. Щелкните в текстовом поле Внутренняя длина доступа и введите длину проема.

4. Нажмите на внутреннюю ширину доступа и введите ширину проема.

5. При необходимости введите любые другие характеристики.

6. Установите флажок Сохранить эти настройки по умолчанию , если это наиболее распространенные настройки релейной логики.

7. Нажмите Восстановить настройки по умолчанию , чтобы сбросить диалоговое окно к системным настройкам по умолчанию.

8. Нажмите OK .

ПРИМЕЧАНИЕ: Фактические размеры нестандартного проема будут ограничены имеющимися у вас материалами для досок.



DuraGate KIT-PAS-16-AD-SW Распашные ворота и комплект автоматизации

Комплект для распашных ворот и автоматизации DuraGate KIT-PAS-16-AD-SW — арочная верхняя часть 16 футов, двустворчатая, с оператором доступа Platinum

DuraGate DGT-16-AD Arch Top 16′ Двухстворчатые ворота

Ворота DuraGate DGT-16-AD с арочным верхом, шириной 16 футов, двустворчатые 1450,00 долларов США

• 5′ H на концах — 6′ H в центре x 16′ W Двусторонние ворота

Количество

Комплект автоматизации с приводом ворот с линейным рычагом

Количество

Клавиатура

Беспроводная клавиатура Liftmaster KPW5 — 310/315/390 МГц 169,00 долларов США

• Установка на поверхность или на пьедестал • 5 постоянных/10 временных PIN-кодов • Диапазон до 500 футов • 310/315/390 МГц • Совместимость с Security+ 2. 0 • Корпус NEMA 3R / электроника NEMA 4X • Клавиши с подсветкой • Срок поставки 1-3 недели

Количество

Количество

Количество

Дополнительные передатчики

Количество

Выходная палочка

Детектор движения автомобиля EMX 2805-1 VMD202-5-50 Probe — 50 футов 19 долларов4. 00

• 50-футовое опережение

Количество

Свиток с болтовым креплением

Персонализируйте свои ворота!

Количество

Количество

Количество

Количество

Пикеты для щенков на болтах

Для дополнительной безопасности между вертикальными стойками. Можно закончить наконечниками копий.

Пикеты DuraGate PP Puppy — на болтах $6.00

• Квадрат 23,5″ x 3/4″ • Горячеоцинкованная сталь • Черное порошковое покрытие • Финишная заглушка для наконечников копий • Для использования с воротами и ограждениями DuraGate

Количество

Наконечники копья — пикеты для щенков

Количество

Количество

Количество

*Обязательные поля

чертежи, схемы и инструкции по изготовлению своими руками Как сделать фановые ворота своими руками

Вид красивых декоративных ворот на фоне соответствующего забора всегда впечатляет прохожих, а если они еще и сделаны руками владельца, то впечатляют вдвойне. Сказать, что входную группу сайта легко создать самостоятельно, значит обмануть читателя. Но и то, что это нереально, тоже не поспоришь. Сделать правильные ворота своими руками сложно, но выполнимо.

Предпочтение распашной конструкции

Начинающие мастера, конечно же, не отважатся сразу делать в домашних условиях сложные конструкции с замысловатыми механизмами, а известные и полюбившиеся конструкции распашных ворот можно изготовить и установить самостоятельно.

Но, прежде чем приступать к творчеству в саду из подручного материала или из досок, все же лучше сделать или заказать чертеж ворот, рассчитать количество необходимого материала, обеспечить рабочее место оборудованием и инструментами, и только после что можно сделать калитку своими руками к садовому забору, или, к парадному входу в частную усадьбу.

Часто предпочтение отдается такому варианту, как распашные конструкции по нескольким причинам:

• они просты в изготовлении;
• по сравнению с другими входными группами требует меньших материальных и трудовых затрат на изготовление;
• качественно сделанный товар прослужит своему владельцу долго;
• огромный выбор материала для облицовки;
• возможность установки автоматики;
• множество вариантов оформления;
• простая операция.

Перечисленным достоинствам сопутствует только один, но существенный недостаток — нужно необходимое расстояние для открывания ворот во двор или во двор. Да и на садовых участках не всегда хватает места. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Элементы ворот

Это древнейшая конструкция, которая видоизменялась веками, но принципиально ничего не менялось, все составляющие элементы остались прежними:

1. Опорные стойки являются важной частью ворот, которая принимает на себя весь вес створок и ветровую нагрузку. Поэтому к их установке нужно отнестись со всей серьезностью. Материал чаще всего металл. И даже если опоры выполнены из кирпича, то сердцевина их в любом случае будет металлической, так как петли для створок нужно крепить к металлу.
2. Полотно ворот состоит из каркаса, материалом которого может быть как металл, так и дерево. Хотя тот же металл более популярен, так как он прочнее, надежнее и долговечнее.
3. Мы уже упоминали об отделке, то есть обшивке створок, но это тоже неотъемлемый атрибут конструкции, и не стоит забывать о весе материала. Чем тяжелее обшивка, тем надежнее нужно делать каркас с учетом ветровой нагрузки региона.
4. Петли для оформления тоже играют важную роль, поэтому при их выборе желательно не думать об экономии, лучше сделать это на чем-то другом.
5. Замки, шпингалеты, шпингалеты и другую фурнитуру подбирает владелец по своему усмотрению, но и с учетом общего веса конструкции.

С общим видом изделия мы разобрались, так что можно начинать думать, как сделать калитку по чертежу и рассчитать материал.

Часто место установки изделия напрямую влияет на материал и внешний вид изделия. Если, например, вам нужно установить выездные ворота на почти незаметном заднем дворе или приусадебном участке или просто оградить строительную площадку временным забором и въездными воротами, то требования к оформлению упростятся.

Для парадных декоративных входов требования более жесткие, и, соответственно, стоимость всего мероприятия может удвоиться.

Выбор материала напрямую связан с размером входной группы, весом конструкции и многими другими факторами, в том числе и природными.

Но по мнению специалистов, для каркаса створок чаще используется профильная труба сечением 60*40 мм, где толщина металла 1,5 — 2 мм. Может подойти и труба сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов также зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые говорят:

• при общей массе полотна не более 150 кг труба сечением 80*80 мм и толщиной металла 4 мм;
• свыше 150 кг и до 300 кг – целесообразно использовать трубу 100*100 мм толщиной 5 мм;
• свыше 300 кг, используйте трубу 140*140 мм, толщиной 5 мм.

Что касается петель, то можно выбрать любые механизмы — регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественным, чтобы механизмы выдерживали вес створок ворот, изготовленных самостоятельно.

Установка опорных столбов

Может быть, кто-то считает, что самодельные въездные изделия в сад или на участок никогда не получатся аккуратными и красивыми. Но, как показала практика, если подойти к изготовлению со всей ответственностью и даже педантичностью, то можно превзойти изделия, которые предлагаются на строительном рынке, собственными усилиями.

Ворота своими руками, будь то самые простые дачные, сделанные из подручного материала, но правильно рассчитанные и изготовленные строго по чертежу, будут необычны и неповторимы.

Итак, строим, соблюдая размеры, расстояния и постоянно измеряя правильность всех углов, вертикалей и горизонталей.

В первую очередь необходимо установить опорные элементы, на которые будут навешиваться створки. Закладные элементы должны быть предусмотрены в кирпичных столбах. К ним приваривается одна часть петель.

Если опоры садовых ворот предполагается сделать из металла, то их обязательно нужно усилить. Для этого бурят шурфы глубиной 80 – 120 см, дно шурфа засыпают песком или щебнем, по уровню устанавливают столбы, фиксируют деревянными или металлическими распорками, заливают цементным раствором и утрамбовывают.

Расчет и сварка рам

Пока раствор застывает можно приступать к изготовлению рам. Сварка здесь не нужна. Трубы строгого размера отрезаются сваркой. Процесс сварки важно проводить на специальном столе или на ровной поверхности, чтобы не было перекоса.

Сварка должна выполняться поэтапно. Сначала все детали приклеиваются в нескольких местах, затем проверяется правильность сварки по диагонали и в углах, если все предельно аккуратно, то можно приступать к чистовой сварке.

Если для изготовления садовых ворот используются ржавые трубы, то перед сваркой их желательно очистить от ржавчины. Тогда швы получатся более ровными и качественными.

После сварки тщательно зачистить все швы, покрыть шпангоуты грунтовкой, дождаться полного высыхания и покрасить.

Для стандартной рамы вам понадобится следующий материал:

• Периметр рам и перемычек можно сделать из трубы 60*40 мм. Всего потребуется приобрести 22 м;
• внутренний каркас для армирования каркасов делается из трубы 40*20 мм, на нее уйдет 15 м. К этому внутреннему каркасу будет прикреплена подкладка.

Так как трубы продаются в погонных метрах, оптимальным вариантом будет заказать необходимые размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет дома измерять и отрезать нужную длину, а также упростится доставка.

Размеры изделия

В идеале ворота должны строиться вместе с забором. Но бывают случаи, когда возникает необходимость расширить проход, или старые изделия вышли из строя, тогда перед изготовлением новых конструкций необходимо произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью апеллировало к забору. Если, например, забор сделан из кирпича, то для столбов ворот такого забора обязательно придется использовать кирпич. Если забор садового участка невысокий и сделан из досок, то вряд ли с таким забором будет гармонировать вариант декоративных высоких кованых ворот.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на входе асфальт, бетон или плитка, то достаточно оставить зазор в 5 см. А когда садовая дорожка заросла травой, то в этом случае лучше оставить зазор в 10 см, чтобы дверцы могли свободно открываться.

Также желательно предусмотреть зазор между створками, чтобы время от времени нивелировать небольшое смещение стоек.

Установка створки

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным стойкам. Если столб сделан из кирпича, но закладной элемент не был предусмотрен, то к кирпичу швеллером крепится швеллер, а к нему привариваются петли. Ну а если в кирпичном столбе все предусмотрено, то проблем с креплением петель быть не должно.

Кстати, у этих небольших, но важных элементов тоже есть своя инструкция по установке, которая идет в комплекте. Поэтому перед сваркой лучше внимательно изучить инструкцию.

По окончании всех сварочных работ необходимо произвести контрольную зачистку швов и покраску. Только после того, как краска высохнет, можно крепить двери на петли.

Далее осуществляется установка всей оставшейся фурнитуры — замков, шпингалетов, шпингалетов, автоматики. Эти элементы входной группы, несомненно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если клапан еще можно прикрепить без инструкции, то автоматику без схемы установить не получится, а замок без внимательного изучения схемы или инструкции приделать сложно.

Отделка

В настоящее время популярны распашные створчатые конструкции для обустройства въезда в гараж или на приусадебный участок. Они очень практичны, не требуют особого ухода. Их можно заказать в специализированной строительной компании и получить в готовом виде или спроектировать и доставить своими руками, предварительно выбрав материал для изготовления. Это простая система, состоящая из двух створок и дополненная встроенной или примыкающей калиткой.

Ворота распашные со встроенной калиткой из профлиста и металлического профиля

Готовые ворота стоят намного дороже, чем такая же конструкция собственного изготовления. Кроме того, его строительство своими руками – это реализация идей обустройства собственного имущества, без чего не может творить ни один домашний мастер. Перед ним сразу возникают вопросы: нужны ли ворота; если надо, то какой.

Практичность встроенной калитки в одной из плоскостей ворот неоспорима. Нет необходимости грохотать замком или засовом при каждом пешеходном входе/выходе, тратить время на открытие или закрытие тяжелых металлических дверей.

Пример встроенных ворот из профнастила. К тому же явная экономия места, особенно если его приходится вырезать при обустройстве гаража или дачи. А обязательный порог перед ним предотвращает скопление снега, мешающего его открытию.

Прилегающие ворота также имеют множество преимуществ. Обычно его устанавливают без порога, что создает неудобство при выходе на улицу с детской коляской или велосипедом. Здесь нет преграды для малышей, которые, преодолевая ее, легко могут получить травму. Однако после снежной ночи его можно открыть после соответствующей расчистки территории.

Тип ворот определяется не рамой, а материалом, которым она заполнена. В итоге они бывают:

• деревянные;
• из профнастила;
• металл;
• кованый металл.

Калитки, встроенные или примыкающие, всегда изготавливаются из того же материала, что и ворота.

Габаритный чертеж ворот и встроенной калитки

В противном случае вся конструкция будет выглядеть непривлекательно, даже нелепо. Поэтому при покупке деревянных досок или листов профнастила необходимо учитывать размеры будущих смежных ворот.

Ворота деревянные

Издревле забор или въезд в усадьбу оборудовали частоколом – узкими деревянными планками, прибитыми к перекладине. Дополнительный каркас для усиления входной конструкции не потребовался. Соорудить его очень просто, и домашнему мастеру не потребуются профессиональные навыки плотника. Правда, от частого использования такие ворота вскоре коробились, требовали ремонта или замены.

Для усиления деревянных входных конструкций придумали металлический каркас для крепления материала обшивки. Такие ворота служат дольше, но древесина даже при самом тщательном уходе подвергается воздействию насекомых, осадков, перепадам температур.

Конструкция деревянных ворот и встроенных ворот

Изнашивается значительно быстрее металлических деталей. Чтобы сделать его своими руками рядом с калиткой, много времени не потребуется, если он был запроектирован в заборе до его возведения. Это обойдется владельцу совсем недорого, даже если используются доски высокого качества. Здесь не обойтись без

• козырьков дверных;
• ручки, защелки;
• саморезы;
• антисептический раствор для обработки древесины;
• грунтовки для дерева, лаки;
• бетонный раствор.

Общая процедура самостоятельной установки чрезвычайно проста. Доски, предварительно обработанные антисептиком, раскладывают на ровной горизонтальной поверхности в виде будущей двери.

Схема с размерами для изготовления встроенных деревянных ворот

К верхнему и нижнему краю прибиваются две поперечные перекладины и одна диагональная. Затем устанавливаются заранее подготовленные опорные стойки с боковинами.

Расстояние между опорами равно ширине ворот плюс 2–3 см. Глубина их погружения определяется уровнем промерзания почвы. Они должны находиться на незамерзающей земле. Затем навешивают створку, покрывают грунтовкой по дереву, лаком. Дверную ручку и защелку можно прикрепить в последнюю очередь. При бережном использовании такая конструкция прослужит 10 лет.
Если ворота сделаны из листа плотно прилегающих досок, а их укрепляет металлический каркас, то и калитка должна быть выполнена в том же стиле.

Ворота из металлического штакетника и профлиста

Позже появился металлический штакетник, который усилил навесные ограждающие конструкции, придав им совершенно новый вид. Этот материал по сравнению с деревом продлевает срок службы калитки в три раза. Однако требуется текущий уход, и в первую очередь покраска и ремонт.

Металлический штакетник, обработанный полимерным составом, может иметь самые разнообразные оттенки. У него большие дизайнерские возможности для создания цветовой гармонии в ансамбле с черепицей и кирпичными стенами дачи или частного городского дома.

Оснащен стальным ограждением, очень прочным. Их стоимость значительно ниже кирпича или камня. Металлический каркас закрыт штакетником с некоторым зазором, поэтому, в отличие от глухих потолков, создает меньшую парусность при сильном ветре.

Пример встроенных ворот из профлиста

Это очень актуально для дачи, которую не могут защитить близлежащие высокие дома. А последовательность монтажа такая же, как и при установке деревянных ворот. Используются обычные крепежные материалы и инструменты.

Настил также имеет много преимуществ. Это современный строительный материал из гофрированного стального листа, полученного методом холодной прокатки. Он оцинкован и покрыт специальным полимерным слоем для защиты от неблагоприятных погодных условий. Использовать профлист с двусторонним покрытием. Несмотря на металлический каркас, они будут одинаково привлекательны как со двора, так и с улицы.

Профлист легкий, поэтому монтаж конструкций в ограждение распашных дверей можно выполнить своими руками, без привлечения сложной строительной техники.

Чертеж с размерами каркаса металлических ворот

При монтаже не обойтись без следующих электроинструментов:

• сварочный аппарат;
• шлифовальные машины;
• отвертка.

Установка опорных столбов производится по тем же правилам, что и при строительстве ворот из деревянного или стального штакетника. Если распашные ворота уже установлены, то в одну из них можно вмонтировать врезную калитку. Тем более, что все это можно сделать своими руками.

Кованые ворота

Металлические ворота и калитки украшают не только ограждения дач, элитных усадеб, коттеджей, но и окружающий ландшафт. А элементы металлической ковки создают атмосферу, напоминающую о временах расцвета эпохи Возрождения. Сделать их своими руками под силу не каждому. Здесь необходимо соблюдать довольно сложную технологию холодной или горячей ковки на специальном оборудовании. Столбы для будущих ворот должны быть достаточно прочными, поэтому их обычно делают из кирпича.

Оригинальная конструкция ворот и ворот из кованого металла

Самый надежный вариант — установить столбы из профильной трубы или другого материала, к которым будут крепиться шторы, и обложить их кирпичной кладкой. Металл предварительно обрабатывают, удаляя пятна коррозии шлифовальной машинкой. Затем промыл бензином для удаления следов технических масел.

Глубиной 1 м в земле выкапывают ямы, вставляют туда металлические столбы и укрепляют утрамбованным щебнем. При этом с помощью отвеса постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетон. Готовые опоры обкладывают кирпичом.

Другие варианты также весьма эффективны. Например, каждая опора может стоять на отдельном бетонном основании или на ленточном заборном фундаменте, который закладывается по периметру участка и продолжается под входными конструкциями. Такая массивность обеспечивает высокую прочность всей системы ограждения, включая ворота и въездную калитку.

Вариант конструкции и схема ворот со встроенной калиткой

В этом случае укладка ленты фундамента своими руками потребует времени, соответствующего строительного материала и строгого соблюдения технологии укладки. Тогда по окончании всех этих работ, после зимы, вам не придется переделывать покосившиеся, просевшие распашные двери и калитку. Самым простым является рамочный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Просто покройте битумным лаком.

Однако такие металлоконструкции не так распространены и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тенденция последних лет – навесные фасадные конструкции с ажурными фигурными элементами и великолепными деталями горячей ковки. Сегодня никого не удивишь коваными воротами. Их устанавливают, в первую очередь, не для обустройства дачи, а модного коттеджа или загородной усадьбы.

Вариант конструкции встроенных кованых ворот

Они послужили толчком к возрождению древнего ремесла и появлению новых современных технологий, имитирующих элементы ковки. Такие двери с декоративной обрешеткой долговечны, имеют очень высокое качество. Стоят они дорого, но это достаточно надежное вложение, которое пригодится не одному поколению владельцев.

Монтаж таких ворот с успехом осуществляется своими руками при помощи сварки или с использованием болтового крепления. Изначально сваривается каркас каркаса, который должен быть на 2–3 см уже входного проема. Затем, уложив на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

По заранее продуманному рисунку ворот внутри рамы выкладываются литые украшения.

Пока они не закреплены, их можно перекладывать в поисках наиболее привлекательного варианта. Найдя его, закрепляют элементы декора, а сварные швы обрабатывают шлифовальной машинкой. Замок, защелку или ригель можно прикрепить к двери, когда она уже подвешена к несущей конструкции. После очистки покрывается грунтовкой и краской.

Существуют также двустворчатые распашные ворота, которые содержат лучшие качества различных материалов. Например, для усиления каркаса используется стальной уголок, а каркас дополняется коваными декоративными элементами. Если хозяин хочет, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Существует множество вариантов оформления, позволяющих выразить вкусы и привязанности владельца.

Любой дачный участок в обязательном порядке оборудуется забором и воротами. Если у вас есть автомобиль, то процессу изготовления ворот стоит уделить особое внимание. На сегодняшний день существует несколько видов ворот, которые можно изготовить. Большой популярностью пользуются откатные или консольные ворота. В этой статье мы расскажем вам, как сделать откатные ворота своими руками.

Преимущества и недостатки консольных ворот

Прежде чем приступить к подробному изучению установки и изготовления откатных ворот своими руками, предлагаем ознакомиться с их положительными и отрицательными сторонами.

Преимущества:

• За счет отсутствия открывающихся консольных дверей появляется гораздо больше полезного пространства внутри и снаружи двора. Это объясняется тем, что открытые ворота направлены вдоль забора.
• Особая конструкция откатных ворот сводится к тому, что нет ограничений по габаритам снизу и сверху.
• Полотно откатных ворот, устанавливаемое своими руками, подвешивается над уровнем земли примерно на 100 мм. Поэтому, если будут сильные снегопады, ничто не помешает процессу их вскрытия.
• Механизм открывания спрятан в балке. В результате они защищены от негативного воздействия влаги и других атмосферных явлений.
• Если установить автоматику своими руками, то открыть откатные ворота сможет даже ваш ребенок.
• При соблюдении технологии изготовления фундамента под консоль устройство откатных ворот способно справиться с серьезной ветровой нагрузкой.
• Изготовленные откатные ворота легко оснащаются автоматикой. Так, открытие может быть выполнено с помощью пульта дистанционного управления.

Есть у этого решения и минусы:

• Если у вас нет навыков в строительстве таких конструкций, вы можете столкнуться с трудностями. Объясняется это тем, что из всех видов откатных ворот консольные ворота своими руками наиболее сложны в изготовлении.
• Для открывания консольной створки откатных ворот вдоль забора должно быть свободное пространство в 1,5 раза больше размеров самих откатных ворот. Обеспечить это не всегда возможно.

Разновидности конструкций

По типу откатных конструкций ворота делятся на консольные, подвесные и откатные по рельсу. Что касается консольных, то это откатные ворота, большинство из которых подвешены в воздухе. Сама балка оснащена П-образным профилем, внутри которого находятся ступени. Внутри этой балки движется ролик. Таким образом, вся возникающая нагрузка от движения полотна откатных ворот направляется на балку через ролики. Консольные откатные ворота также подразделяются по месту их расположения: вверху, посередине, внизу.

Что касается подвесных, то есть и балка. Но ее упор делается на два столба, которые устанавливаются в проем своими руками. Этот луч имеет особую структуру. Его края загнуты внутрь. Внутри балки установлены ролики, по которым осуществляется движение откатных ворот.

Если говорить о раздвижных конструкциях по рельсу, то к низу консольной створки крепится ролик, который при открывании перемещается по направляющей балке, расположенной в основании. Этот тип откатных ворот самый простой в изготовлении. Однако если говорить о минусе сдвижной створки, то он сводится к тому, что в поручне может скапливаться мусор, листва и снег. Все это усложнит процесс перемещения откатных ворот.

Что выбрать

Какой тип откатных ворот лучше, однозначно сказать сложно. Однако стоит разделить их по некоторым признакам. Если вы хотите большей безопасности, то стоит отдать предпочтение навесным откатным воротам. Эта система имеет долгий срок службы. Кроме того, они очень просты в использовании. Срок их службы может достигать нескольких десятков лет. Однако у них есть один недостаток – существующая балка создает ограничения по высоте для въезжающего в ваш двор автомобиля.

Важно! На сегодняшний день существует одно оригинальное решение, устраняющее этот недостаток. Так, при открытых откатных воротах перемычка над входом просто снимается, а затем надевается по мере необходимости. Это особенно эффективно, если время от времени заезжает крупногабаритный транспорт.

Если смотреть на вопрос со стороны цены, то откатные ворота вдоль рельса самые доступные и дешевые. Его нужно уложить в направляющую, приварить дверное полотно и закрепить колесо снизу. Ну и самая дорогая конструкция это консоль. Она очень сложная в исполнении. Однако в его сторону имеется большое количество положительных моментов, перечислим некоторые:

• Очень прост в эксплуатации.
• Вы можете автоматизировать процесс открытия.
• Никакие природные явления не выведут из строя систему, если только в вашей деревне не случится ураган.

О чем нужно подумать заранее

Итак, в первую очередь следует понять, возможна ли в вашем случае установка откатных консольных ворот своими руками. Ведь в некоторых ситуациях это вообще невозможно. Итак, в первую очередь следует подумать о таких нюансах и моментах:

• Возле откатных ворот вдоль забора должно быть достаточно свободного места минимум в 1,5 раза. Причина в том, что консольно-раздвижная конструкция имеет не только полотно, закрывающее проем, но и особую конструкцию, которая составляет примерно половину размера всего проема. За счет этого вся система будет работать исправно.
• Вдоль забора от ворот должен быть свободный прямой участок, так как откатные ворота двигаются только по прямой.
• Рельеф всей площади основания должен быть ровным. Ничто не должно препятствовать свободному движению консольной створки ворот.
• В направлении откатывания ворот не должно быть ворот. Он должен быть на противоположной стороне. Плюс исключите высокие пороги, чтобы даже пожилые люди могли легко перешагнуть через него.
• Не рекомендуется использовать откатные ворота в качестве ворот одновременно. Почему? Дело в том, что любой механизм рассчитан на определенное количество циклов. А если при каждой возможности открывать откатные ворота, да еще и не до конца, они могут прослужить вам меньше заявленного срока.

Если у вас все проходит по всем этим параметрам, то можно приступать к выполнению расчетов. Также можно подготовить ворота своими руками по чертежам, схемам и эскизам конструкции. Наличие этого значительно упростит задачу.

Делаем правильные расчеты

Итак, в первую очередь следует сделать правильные расчеты, без них никуда. Если вы проигнорируете этот этап, то вряд ли ваш проект завершится успешно. Итак, процесс расчета обязательно включает в себя следующее:

• Высота и ширина проема.
• Противовес.
• Суммарный вес всех элементов раздвижного полотна.
• Создание схемы или рисунка.

При расчете высоты и ширины полотна откатных ворот также необходимо учитывать современный рынок. Например, если вам нужно увеличить профиль, то тут проблем не будет. А вот если необходимо разрезать лист профнастила, то здесь возникают определенные сложности. Плюс конечный результат с обрезанным листом профнастила будет не очень красивым.

Также учитывается вес всей выдвижной конструкции. Если этого не сделать, подобрать подходящий механизм открывания ворот будет сложно. Ведь ролики и другой механизм должны справляться со всей нагрузкой на протяжении всего эксплуатационного периода.

Важно! Если по схеме створка откатных ворот большая, то необходимо учитывать ветровую нагрузку. Поэтому следует оценить особенность ветров в вашей местности. Но в любом случае необходимо предусмотреть в конструкции рамы откатных ворот небольшой запас прочности.

Итак, проще всего получить готовый эскиз в специализированной компании. Но в этом случае придется распрощаться с энной суммой денег. Но при желании такие расчеты производятся вручную без привлечения специалистов данного профиля. Ниже приведены расчеты, относящиеся к консольным воротам.

Высота и ширина проема

Таким образом, ширина консольного полотна ворот будет равна ширине проема, минимальному расстоянию между центрами кареток и технологическим отступам закрывания/открывания. В любом случае в конечном итоге консольная створка должна быть больше размеров проема, чтобы она перекрывала все возможные щели и зазоры.

Противовес

Вот один из важных моментов. Чтобы консольные ворота имели баланс, обязательно сооружается противовес. Наличие противовеса поможет обеспечить равномерную загрузку вагонов. Поэтому логично предположить, что противовес будет большим.

В любом случае размер противовеса должен быть не менее 40 процентов от ширины ворот. Идеально, когда противовес составляет 50 процентов от ширины консольной створки. Так, если у консольной створки 4000 мм, то у противовеса должно быть 2000 мм.

Вес

Для расчета этих показателей необходимо заранее определить, из какого материала будут изготовлены откатные ворота. Например, профнастил имеет 4 кг/м 2 . Что касается стали, то лист толщиной 2 мм имеет 17 кг/м 2 . Итак, если учесть все детали и элементы, то вес всей консольной створки вместе с рамой может достигать до 200 кг.

Если вы уже определились с этими данными, то можете выбрать подходящую балку, механизм, ролики и тому подобное. Например, если ворота имеют вес 300 кг, то брус может иметь толщину 3,5 при размерах 9× 5 см. В любом случае необходим запас прочности.

Прочность фурнитуры

Если не рассчитать возможную нагрузку на фурнитуру, то все может закончиться ее быстрым выходом из строя. Итак, для откатных ворот необходимо приобрести следующую фурнитуру:

1. Ролики.
2. Опорная шина.
3. Ловцы.

Как исключить возможность негативных последствий от воздействия ветровой нагрузки? При этом необходимо исходить из следующих параметров: ветровая нагрузка 12 м/с – до 90 кг/м 2 . Вся эта масса равномерно распределяется по всем откатным воротам. При этом выбранная фурнитура также должна иметь запас прочности, чтобы при сильном ветре она не вышла из строя. Итак, учитываем боковой момент 100 кг/м 2 . Его следует умножить на 8 кг/м 2 . Получится 800 кг/м 2 . На каждый опорный элемент будет приходиться нагрузка до 180 кг и это немного. Итак, выбранный вами ролик или другие аксессуары должны иметь запас прочности и быть как минимум на 30 процентов мощнее заявленной массы полотна. Но помните, это никак не повлияет на срок службы. Этот параметр напрямую зависит от расстояния между центрами вагонов.

Прочие расчеты

Не менее важно убедиться в качестве направляющей откатных ворот. Также опоры для роликового механизма должны выдерживать все нагрузки. Следует заранее рассчитать, сколько анкеров будет использовано для крепления. Закладные должны быть правильно рассчитаны на столбы опоры. Что касается обустройства фундамента, то на его стоимость может уйти около 40 процентов всего бюджета на изготовление консольных ворот.

Какие комплектующие выбрать

Как уже было сказано, выбор комплектующих будет зависеть от веса, ширины и высоты откатных ворот. Стоит выделить несколько хороших фирм, которые действительно производят качественные комплектующие для изготовления и монтажа консольных ворот:

• Flatelli Comunello и Combi Arialdo – итальянский бренд.
• Doorhan и Rolltek — отечественный бренд.
• Алютех — из соседней Белоруссии.

Итак, допустим, в вашем случае будет использоваться рельс, имеющий длину 6 метров. Как сделать правильный выбор аксессуаров к нему? Для этого учитывают длину ворот и прибавляют к этому 40 процентов. Также продумываются возможные нагрузки и учитывается длина самой балки. Итак, если в вашем случае проем имеет ширину 4 метра, то выполните следующее действие: 4 м + 40% = 5,6 метра. Исходя из этого, следует покупать комплект с брусом 6 метров.

Последовательность установки откатных ворот

Итак, теперь предлагаем вам рассмотреть всю последовательность установки консольных ворот своими руками. Сразу отметим, что сложный этап – это создание чертежа ворот. В остальном работа выглядит так:

1. Заливка фундамента.
2. Прокладка электричества, если вы планируете сделать процесс открывания откатных ворот автоматическим.
3. Установка ворот своими руками.
4. Установка возвратной колонки.
5. Установка автоматики.
6. Проверка работы.

Итак, сейчас поэтапно кратко ознакомимся с технологическим процессом. Но сначала определимся со списком необходимых инструментов, которые пригодятся при изготовлении консольных ворот:

• Сварочный аппарат. Без него не обойтись, потому что каркас в основном сделан из их профильной трубы. Лучше использовать инверторную модель, так как такой сварочный агрегат обеспечит отличный сварочный шов.
• Воздушный компрессор. Он поможет вам произвести качественную покраску готовых консольных дверей. Краска ляжет на поверхность равномерным слоем.
• Болгарский.
• Отрезные диски для шлифовальной машины.
• Шлифовальные диски для шлифовальной машины.
• Молоток.
• Дрель.
• Строительный уровень.
• Зажимы.
• Зажимы.
• Рулетка.
• Маркер и многое другое.

Итак, имея весь этот инструмент и необходимый материал, вы сможете сделать ворота своими руками по чертежам, фото и видео. Поэтому будьте предельно внимательны к ним, как и к просмотру подготовленного видеоматериала в этой статье.

Делаем фундамент

В первую очередь изготавливается фундамент. Для этого выполняется разметка будущего котлована. Итак, отмерьте на участке расстояние, которое на 1/2 равно ширине проема. От ворот в сторону участка ширина ямы составит примерно 500 мм. В качестве опорных столбов можно использовать опорные столбы от существующего забора. Если это невозможно, то необходимо установить контрстолб. Для его установки выкопайте яму напротив проема.

В процессе возведения фундамента также позаботьтесь о прокладке электрического кабеля. Его можно уложить в специальную гильзу или трубу, которая заливается бетоном. Это необходимо сделать, если будет использоваться система автоматизации.

Что касается глубины фундамента для консольных ворот, то она должна быть больше уровня промерзания грунта в вашем районе. В итоге глубина будет в районе 2000 мм. Далее следует взять канал, из которого будет производиться закладная. Его укладку следует производить так, чтобы он максимально плотно прилегал к опорному столбу. Направление канала должно идеально совпадать с будущим ходом створки. Плюс канал должен быть выложен строго по уровню.

Следующим шагом будет заливка фундамента. Бетон должен немного скрывать закладной элемент. После заливки должно пройти не менее шести дней. Как только бетон затвердеет, можно переходить к следующему процессу – установке ворот своими руками.

Есть еще несколько способов обустройства фундамента для консольных ворот. Итак, существует технология свайно-монолитного фундамента. Для этого следует вкопать в грунт два армированных столба. Они соединены друг с другом посредством канала.

Важно! Этот метод не требует большого количества бетона. Как следствие, он считается менее трудоемким и менее затратным. Также требуется меньше времени для высыхания.

Под каждым армированным столбом грунт удаляется с помощью садового бура. Диаметр одной колонны может достигать до 300 мм. Эти отверстия располагаются как можно ближе к забору. При этом между ними должна быть траншея, которая заливается бетоном.

Другой способ закладки фундамента — забивной свайно-винтовой. Это самое простое решение, ведь земляные работы проводить не следует. Также исключается процесс бетонирования. Вся суть работы в том, что сваи вкручиваются в грунт. Предварительно их нужно обработать эпоксидной смолой, чтобы предотвратить коррозию.

Каркас ворот

На следующем этапе, пока сохнет залитый фундамент, можно приступать к сварке каркаса откатных ворот. В качестве основы можно использовать готовые чертежи ворот. Можно сварить консольную створку из профильной трубы. Это отличное решение, ведь дальнейшая их облицовка не создаст никаких сложностей.

Итак, чтобы сварить раму откатных ворот, необходимо вырезать все элементы соответствующего размера. Разложите их на ровной поверхности. Сначала рекомендуется наложить прихватки сваркой, чтобы можно было проверить диагональ и ровность всей выдвижной каркасной конструкции. Если все нормально, то тщательно обвариваем каждый шов. После этого сварные швы следует зашлифовать болгаркой со специальным шлифовальным кругом. Перед их установкой можно обработать каркас антикоррозийным составом своими руками.

Установка ворот

Следующий этап – установка откатных ворот своими руками. Сначала сделайте разметку. Нужно натянуть шнур, который укажет направление движения консольной створки. Далее осуществляется монтаж регулировочных площадок. После определите крайние положения подшипников качения. От края проема по закладному элементу следует отступить 150 мм. Нарисуйте касательную для первой тележки. Для определения положения второй тележки от общей длины откатных ворот отнимите 100 мм по плоскости закладного элемента.

Произведя все расчеты и замеры, осуществляется установка откатных ворот своими руками. Приварить приварку к регулировочным площадкам второй тележки. После этого консольная створка закатывается в проем. Немедленно отрегулируйте его по уровню и во всех положениях. Если все понятно, то проводится окончательное крепление.

Итак, процесс выглядит так:

1. Аккуратно снимите откатные ворота с роликов.
2. Также следует снять с регулировочных площадок и тележки.
3. Теперь приварим к закладному элементу площадки.
4. На них вы закрепляете роликовую тележку.
5. После этого полностью сдвинуть ворота на тележке, то есть привести ее в закрытое положение.
6. Используйте гаечный ключ для окончательной регулировки. Все соответствует размеру.

Помимо прочего, необходимо проверить правильность крепления тележки. Для этого внутри несущего профиля в месте крепления к платформе ослабьте гайки, расположенные сверху. После этого ворота необходимо открыть несколько раз подряд, а затем закрыть. Если при этих испытаниях вы обнаружите, что шибер движется относительно свободно, то гайки следует затянуть обратно. Если с трудом, то это признак наличия перекоса в плоскости, перпендикулярной движению откатных ворот.

Выполнив полную настройку консольных ворот, можно приступать к установке концевого ролика. Его установка осуществляется внутрь несущего профиля. Крепление происходит с помощью специальных крепежных болтов. После этого крышка приваривается к профилю ворот.

Совет! Некоторые делают это крепление с помощью болтов. Но с учетом нагрузки лучше все сварить.

Тут стоит учесть еще один важный нюанс. В период снегопада внутри несущего профиля может скапливаться снег. В результате это будет препятствовать нормальному движению откатных ворот. Чтобы этого не произошло в вашем случае, рекомендуется приварить заглушки несущего профиля с внутренней стороны откатных ворот.

При установке ворот своими руками также крепятся защелка и ролики. Ролики обязательно должны захватывать верх полотна откатных ворот. Кронштейны, в свою очередь, направлены в сторону столбов опоры.

Еще один элемент — ловушка. Он устанавливается снизу. Его наличие снижает нагрузку на роликовые каретки при полностью закрытых воротах. Чтобы выполнить правильную установку ловушки своими руками, полностью закройте консольные ворота и так определите их расположение. Также монтируется верхний уловитель.

Обшивка и покраска консольных ворот

Завершающий этап работ – покраска каркаса ворот. Для этого используется специальная краска, способная справиться с прямыми ультрафиолетовыми лучами и резкими перепадами температур. Цвет выбирают под цвет облицовки, например, профнастила или под цвет забора. Перед нанесением слоя краски нужно убедиться, что на всей поверхности нет зазубрин или других выступающих элементов, которые будут портить весь внешний вид. После шлифовки поверхность обрабатывается ацетоном для обезжиривания. Далее наносится слой грунтовки. Легче наносить краску краскопультом. Это предотвратит образование полос и тому подобного. Покраску проводят в два слоя.

Далее идет обшивка откатных ворот. Одним из доступных материалов является профнастил. Его можно закрепить заклепками. Некоторые используют саморезы по металлу. Монтаж листов осуществляется внахлест на одну или две волны своими руками.

Монтаж фурнитуры

Также необходимо установить замок своими руками, если он предполагается. Замок врезается в профильную трубу. Для защиты от прямого дождя и других осадков на замок можно приварить защитный кожух.

Установка автоматики

Если вы решили установить автоматику на откатные ворота своими руками, то крайне важно сделать правильный выбор системы автоматики. Он должен быть устойчив к негативному воздействию окружающей среды. Что касается его выбора, то обязательно учитывайте следующие параметры:

1. Мощность двигателя. Он должен иметь небольшой запас мощности. Опять же, мощность двигателя выбирается исходя из общей массы консольного затвора. А если в вашей местности сильные морозы, то двигатель тем более должен справляться с такими нагрузками.
2. Из чего сделана шестерня в коробке передач? Самый надежный материал – металл. Он отлично справляется со всеми воздействиями окружающей среды.
3. Метод или тип переключателя. Если перед вами металлический концевой выключатель, то будьте готовы к тому, что в мороз он может дать сбой. Поэтому предпочтение следует отдавать магнитным аналогам.

Заключение

Итак, здесь мы рассмотрели все особенности изготовления откатных ворот своими руками. Как видите, существует большое количество нюансов, которые крайне важно учитывать. Надеемся, что данный материал был вам полезен и дал много пищи для размышлений. Для закрепления и усвоения всего представленного материала предлагаем просмотр подготовленного видео материала по изготовлению откатных ворот своими руками.

Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности в отдельности. Наиболее популярны среди населения распашные и раздвижные конструкции. Каждый из этих видов имеет свои положительные и отрицательные стороны при строительстве и дальнейшем использовании.

Распашная конструкция

Ворота распашные (книжка) — самый распространенный вид ограждения, который можно увидеть в основном на территории частных домов и дач. Он популярен, поскольку для возведения этой конструкции можно выбрать самые доступные материалы, к тому же установить ее своими руками смогут даже новички.

Схема ворот-книжки представляет собой простую раму в виде двух или трех столбов, на которых с помощью петель закрепляются створки. В зависимости от того, с какой стороны опор они крепятся, определяется, будут ли ворота открываться внутрь или наружу.

Створки, как правило, изготавливаются из профильной трубы и внешне имеют вид каркасной конструкции, которая может быть обшита различными материалами, например деревом или металлическими листами. При изготовлении каркаса и установке обрешетки важно учитывать, что их общий вес не должен быть слишком большим, так как опорные стойки могут прогнуться, а сами ворота не будут функционировать должным образом.

Основным недостатком при использовании распашной конструкции является наличие свободного места для открывания створок. Особенно неудобно использовать его в зимний период, когда возникает необходимость расчистить снег, чтобы заехать или выехать со двора для транспортных средств.

Разновидности откатных конструкций

Откатные ворота, которые можно изготовить самостоятельно, делятся на несколько подвидов: консольные, откатные и подвесные. Последние из них в составе ограждения используются редко, так как в их конструкции есть важная отличительная черта – двери навешиваются сверху, что значительно ограничивает высоту автомобилей, которые могут заехать во двор.

К любому новому типу конструкции следует относиться серьезно и с особой тщательностью, и к конструкции самого простого типа ворот — распашных — тоже.

Для изготовления таких ворот сначала нужно будет определиться с их конструкцией, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.

Независимо от того, какой материал выбран для строительства, перед применением его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это дерево, его пропитывают несколькими слоями антисептического раствора, а в случае с металлом все корродирующие образования зачищают наждачной бумагой. Затем материал разрезают на куски в соответствии с размерами, указанными на чертеже. После этого можно переходить непосредственно к возведению конструкции.

Установка столба

Установка распашных ворот должна начинаться с возведения опорных столбов. Для этого необходимо нанести разметку, в соответствии с расстояниями на чертеже, и выкопать 2 или 3 колодца, в зависимости от наличия ворот в конструкции. Их глубина, как правило, не более 1 метра.

Для справки! В некоторых проектах в одной из створок ворот предусмотрена калитка, поэтому для нее не требуется отдельный пост. Однако такая конструкция не совсем удачна, так как дополнительный вес может повлиять на уровень каркаса и его возможное отклонение.

Дно колодцев засыпают песком или щебнем толщиной около 0,1 м и тщательно утрамбовывают. После этого в них устанавливаются опоры строго в вертикальном положении, дно которых иногда обвязывается металлическим каркасом для обеспечения более надежной фиксации.

Затем опоры заливают бетонной смесью до краев ям и ждут ее полного застывания. Как правило, процесс застывания цемента занимает несколько недель.

Изготовление каркасов и строительство

Пока застывает фундамент под опоры, можно приступить к изготовлению каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего делают из стального профиля, и сваривают их между собой, образуя каркас. Также к раме крепятся определенные ригели, на которых будет закрепляться обшивка ворот.

Обшивку можно закрепить до навешивания рамы или после ее установки. Материал крепится к створкам саморезами или заклепками, а сам каркас крепится на мощные петли, предварительно приваренные к опорным столбам.

После того, как конструкция установлена, приступайте к ее внешней отделке. Его необходимо обезжирить, если он из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота навешиваются закрывающие устройства, а также декоративные элементы.

Выполняя все вышеперечисленные действия по порядку, сделать распашные железные ворота будет достаточно просто даже своими руками. К тому же возведение такого типа конструкции считается наименее затратным, так как материалы для этого могут использоваться не только самые дешевые, но и не новые.

Особенности установки откатных ворот

Откатные ворота наиболее распространены в районах, не подверженных обильным снегопадам и сильному понижению температуры воздуха зимой. Их конструкция выполнена таким образом, что при открывании и закрывании створка перемещается по швеллеру, вмонтированному в бетонный фундамент.

Для справки! Этот тип ворот управляется в основном автоматическим механизмом, что позволяет управлять ими дистанционно.

Как и в случае с распашными воротами, строительство откатных ворот следует начинать с разработки эскиза и составления чертежа конструкции с указанием всех размеров. Ширина проема в этом случае обычно не превышает 4 метров, а высота должна равняться основному забору.

Кроме того, необходимо заранее подготовить комплектующие, материалы и инструменты для работы. Наиболее оптимальными полотнами для этого являются металлические профили и листы профнастила, однако некоторые домовладельцы в качестве облицовочных конструкций используют деревянные балки или кованые элементы.

Закладка фундамента

Для установки раздвижной конструкции необходимо вырыть траншею по размерам, ранее указанным на чертеже. Она копается со стороны ворот, куда падает основная нагрузка, то есть там, где будет фиксироваться створка.

Далее дно траншеи засыпается слоями щебня и песка, которые необходимо утрамбовать. После этого в него устанавливается опалубка, поверх которой укладывается гидроизоляционный материал и каркас из арматурных стальных прутьев.

Затем траншея заливается бетонной смесью, и укладывается в нее швеллер полками вниз до их полного погружения. Продолжать процесс установки ворот можно будет только через несколько недель после закладки фундамента, дождавшись полного высыхания цемента.

Опоры в откатных воротах, как правило, представляют собой кирпичные или бетонные столбы, которые устанавливаются обычным способом после затвердевания фундамента.

Соединение рамы и крепление облицовки

Каркас откатных ворот чаще всего изготавливается из профильной трубы сечением 60х40 или 60х30 мм. Для установки перемычек потребуются стальные прутки меньшего сечения. Весь материал следует заранее обработать растворителем, нарезать болгаркой на заготовки необходимого размера и покрасить.

Части профтрубы большого сечения свариваются между собой по периметру, образуя каркасную конструкцию. После этого на его внутреннюю часть посередине и по диагонали устанавливаются перемычки, а к нижней части приваривается несущая балка.

Внимание! Все места сварки следует зашлифовать, чтобы не было грубых наплывов, покрыть антикоррозийной грунтовкой и краской.

Обшивка может быть установлена ​​сразу, до крепления каркаса к столбам. Для этого профнастил разрезают на листы и крепят к каркасу саморезами или специальными заклепками так, чтобы второй и последующие листы немного перекрывали предыдущий.

При этом расстояние между точками крепления не должно быть слишком большим, примерно на 1 м 2 полотна выходит 6 зажимов.

Установка ворот

Для установки готовой конструкции сначала необходимо собрать откатной механизм. Для этого каретки устанавливаются на монтажную плиту и привариваются к швеллеру на размеченном расстоянии. На них и на створку с помощью болтов и сварки устанавливаются ролики и ловушки, работу которых необходимо сразу проверить.

Чтобы сделать въездные ворота с автоматическим управлением, необходимо предварительно подобрать соответствующий комплект автоматики с учетом размеров и веса всей конструкции. Лучше всего не устанавливать его самостоятельно, а доверить установку специалистам.

Каким бы сложным ни казался на первый взгляд монтаж металлических или различных конструкций, все же все работы для этого можно выполнить своими руками. При этом самодельное ограждение не только сэкономит на привлечении специалистов, но и принесет бесценный опыт, который может пригодиться в будущем, а также доставит удовольствие от самого процесса.

2018-04-25

Фасадное ограждение выполнено неприступным, своеобразным, представляющим собой фасад участка. Калитка с калиткой своими руками, выполненная по оригинальному эскизу, украсит забор, подчеркнет хороший вкус владельца и его умение создавать красивые практичные вещи. Назначение ворот не только открывать, пропускать машины и людей. Они вместе с воротами являются архитектурным элементом двора и одновременно сильной преградой.

Массивная конструкция

Приступая к строительству, выбирается наиболее удобный для эксплуатации вариант, который занимает минимум места и легче изготавливается своими руками. Однако не все конструкции можно встроить в ворота.

Разные виды створок отличаются схемой крепления и траекторией движения. Чертежи рамы модели с калиткой или без нее одинаковы.

На фото показана конструкция профлиста.

Из профлиста

Качели

Качающиеся системы получили свое название от способа открывания — распахивания. Сторонами рам, которые соединяются при закрывании, проводят дуги, поворачиваясь на 90 градусов, открывая проход. Это классическая конструкция, которую проще всего сделать самостоятельно. Отлично смотрятся фото, демонстрирующие украшения забора, особенно декоративные кованые ворота.

Двери кованые

Две одинаковые рамы, зашитые любым материалом, крепятся к стойкам с помощью навесов, удерживаются на них и поворачиваются. На стыке двух половинок устанавливаются ограничители движения, фиксаторы, удерживающие створки в закрытом состоянии.

Фото демонстрирует недостаток поворотных систем — необходимость иметь свободное пространство для движения створок. Их нельзя открыть, если автомобиль останавливается рядом с линией въезда.

Откатной вариант с калиткой

Особенности конструкции:

• створка выполнена одной;
• движение осуществляется параллельно;
• направляющие движения размещаются на ограждении — консолях; в качестве опоры устанавливаются катки
• ;
• Вдоль ограждения должно быть достаточно свободного места для движения полотна и обслуживания механизма.

Ворота в раздвижных системах обычно выполняются навесными и обшиваются тем же материалом. Он не сильно выделяется на фоне обшитого таким же образом полотна (это видно на фото). Чаще всего металлические откатные кованые ворота изготавливаются самостоятельно.

Монтаж рамы из металлической профильной трубы

По размещению направляющих и роликов различают конструкции:

• консольные;
• подвесной;
• с опорными роликами.

Подвесные ролики перемещаются по консоли, закрепленной на ограждении по центру или вверху полотна. Для прочности внизу можно установить дополнительный опорный ролик.

Подвесные системы устанавливаются в гаражах или арочных подъездах. Сверху ставится направляющая, в нее вставляются ролики, полотно находится в подвешенном состоянии.

По сравнению с распашными, откатные ворота своими руками сделать проще. Стоимость изготовления выше из-за необходимости установки дорогостоящей фурнитуры: направляющих, опорных роликов, упоров и других комплектующих.

Схема установки ворот

раздвижные

Раздвижные модели часто называют откатными, потому что у них один принцип открывания — перекатывание вдоль забора. Эта конструкция проста, при наличии фурнитуры ее не сложно изготовить своими руками.

Опорные ролики крепятся на выступающем нижнем профиле рамы. Для вертикальной фиксации от опрокидывания на стойке монтируется направляющее устройство.

Раздвижные системы могут быть двустворчатыми, когда половинки открываются синхронно или независимо друг от друга. Ворота распашные. Вставляется в полотно на навесах и крепится к собственному каркасу, встроенному в конструкцию основного каркаса.

Если нет свободного прохода сбоку и нет места перед входом, то устанавливаются откатные многосекционные ворота. Они представляют собой симбиоз выдвижной и поворотной систем. При открывании край створки скользит по линии ограждения.

Раздвижная конструкция

Полотно состоит из нескольких секций: двойной номер, которые складываются гармошкой, требует свободного места гораздо меньше, чем распашная конструкция. Секции не имеют общего жесткого каркаса. Они соединены навесами. Как правило, каждое соединение поддерживается роликом. В такие конструкции не встраивается дверь для человека; достаточно открыть первую пару разделов.

Самостоятельно можно изготовить складные запорные системы, но только легкие, обшитые профнастилом или деревом. Необходимо для каждой секции сделать каркас, соединить его в разные стороны навесами так, чтобы они складывались, как ширма, и поставить опорные ролики.

Гараж

Гаражные системы своими руками со встроенными воротами чаще всего изготавливаются на классических распашных моделях. К раме одной створки приваривается дверная коробка, на ней закрепляется дверь с замком с навесами. В основном изготавливаются металлические ворота.

Вариант створки распашной

На вертикальном профиле двери в местах стыков замки выполнены в примыкающих торцах проката. Они должны упираться в фигурные вырезы и прочно удерживать их закрытыми при попытке взлома. Во время открытия секции с осколками двери поворачиваются целиком.

Чертеж для установки задвижек и задвижек на задвижку

Рулонные системы состоят из большого количества узких полос. Встроить в них дверь нереально. Сделать это самостоятельно ручным инструментом сложно.

Подъемно-поворотная конструкция

Подъемно-поворотный механизм поднимает панель, вращая ее вокруг горизонтальной оси. Дверь в таких случаях обязательна. Исключением может быть только вариант с въездом через дом во встроенный гараж.

Недостатком конструкции является необходимость иметь высокий проем, т.к., поворачиваясь, массивная пластина открывает проход только на половину своей высоты — до оси. Дверь легко интегрируется в распашные ворота с простой конструкцией рамы.

Кованые элементы

Кованые ворота самые прочные, долговечные и красивые. Они обходятся без постоянного ухода. Фото показывают, насколько разнообразными и уникальными могут быть узоры кованых стержней.
