Чудо-теремок. Постройка уличного дачного туалета своими руками.

Доброе время суток уважаемые читатели. В этой статье я хочу рассказать в деталях, как построить дачный туалет своими руками, который можно назвать не иначе, как «Зависть всех соседей»! Я расскажу, как это делали мы, а Вы можете корректировать исполнение по своему желанию и возможностям. Ничего особо сложного в нем нет.

Итак, сначала нужно сделать фундамент размером 140×200см, глубина и ширина 25×25см, цоколь — 20см (фото 1, 2). Как видно, фундамент мы засыпали боем кирпича и щебнем (что было под рукой), залили раствором марки 200 и оставили застывать. Затем внутри фундамента вырыли яму глубиной 80см. После чего начали выкладывать цоколь толщиной в один кирпич. Яму изнутри так же обложили в четверть кирпича, дно оставили песчаным.

фото 1. Заливаем фундамент

фото 2. Выгребная яма

Переходим к самому туалету.

Первым делом мы заготовили древесину. По структуре, плотности, качеству и ровности ствола ель нам понравилась больше всего. Мы взяли кругляк ели, окоровали и отшлифовали его (фото 3 и 4).

фото 3. Коруем

фото 4. Шлифуем

Можно приступать к раме для нашего строения. Вырезаем два бруса 11×11см длиной 140см (фото 5). Один выкладываем по переднему краю фундамента, второй на фундамент на расстоянии 112см от первого. Крепить пока не нужно.

фото 5. Вырезаем брусья

Подготавливаем пол из брусьев 11×11см длиной 140см. Сбиваем пол шириной 65см (фото 6). После чего, получившуюся поверхность тщательно отшлифовываем (фото 7). Обратную сторону мы обработали автомобильной отработкой.

фото 6. Сбиваем брусья

фото 7.

Шлифуем пол

Укладываем его на яму, но не крепим, чтобы подогнать в случае нестыковок. Пол готов, далее собираем раму. Мы это делали на земле, а потом поднимали и ставили на передний и задний брусья. Отрезаем по размерам бруски. Размеры приведены в чертежах (фото 8 и 9). 4 стойки по 150см, 4 стропила по 200см и прогон 130см. На земле, по чертежу, выкладываем бруски и только после проверки и подгонки, подрезаем в них углы и крепим между собой гвоздями. Низ получившейся рамы подрезаем в одной плоскости, чтобы она могла плотно встать на пол туалета. Лучше представить это помогут чертежи дачного туалета, приведенные ниже.

фото 8. Чертеж лицевой стороны дачного уличного туалета

Фото 9. Чертеж боковой стороны дачного уличного туалета

Ставим две, переднюю и заднюю, рамы на передний и задний брусья, которые лежат на фундаменте, и крепим гвоздями. Все описанные крепления временные, позже вся конструкция будет укрепляться скобами и шпильками. Сверху соединяем их прогоном.

После проверки всех размеров, можно крепить раму к полу. Для этого мы использовали скобы (фото 10). Их изготовили из проволоки диаметром 6 мм. Пол и передний брус сшиваем гвоздями 200мм.

Фото 10. Крепление пола скобой

Ставим в переднюю раму дверную коробку и закрепляем сверху и снизу. Коробка сделана из бруса 5×10см. Вставляем дверь стандартного размера 190×80см и подгоняем коробку под дверь (фото 11).

Фото 11. Дверь

Далее мы прочно закрепили стыки. Для всех креплений использовали шпильки с резьбой, шайбы и гайки. Сверлим отверстия наискось через стойку и стропило и стягиваем их шпилькой (фото 12). Важно! Неглубоко рассверливать отверстия бỏльшим диаметром сверла, чтобы спрятать гайки. Так делаем все четыре стыка.

фото 12. Крепление шва шпилькой

Дверную коробку можно крепить саморезом, но мы так же использовали шпильки (фото 13, 14). Подвесная сторона дверной коробки будет подвергаться большей нагрузке, поэтому мы закрепили её прочнее.

фото 13. Крепление дверной коробки шпилькой

фото 14. Крепление дверной коробки шпилькой

Всё скреплено и теперь переходим к облицовке. Как я говорил ранее, мы подготовили и отшлифовали кругляк. Теперь его нужно распустить вдоль. Для этого мы использовали цепную пилу (фото 15).

фото 15. Расспускаем

Обшиваем сначала боковые стороны, затем лицевую и заднюю, причём боковые планки обшивки (блокхаус) должны выступать с каждой стороны примерно на 12см (фото 16). Для крепления шляпки гвоздей обкусываем.

фото 16. Прибиваем блокхаус

Переходим к кровле, а точнее к обрешётке. Сначала на стропила прибиваем доску (фото 17). Первой прибиваем доску верхнюю, затем нижнюю, и только потом, равномерно распределяя доски между ними, крепим остальные. Делаем это с обеих сторон. С передней и задней стороны туалета, доска должна выступать на 18 – 20см.

фото 17. Набиваем обрешетку

Закрываем крышу нашего дачного туалета кровельным материалом, мы использовали ондулин (фото 18). Далее обрезаем доску обрешётки по краю кровли и делаем пелену (обшиваем торец и низ обрешетки обрезной доской).

фото 18. Фиксируем ондулин

Изнутри, на боковые стенки, крепим диагональные распорки (фото 19). К стенкам саморезами прикручиваем направляющие, на которые крепим доску полки-сиденья. Размеры указаны в чертеже (фото 20). Уже после того, как полка будет готова, в ней при помощи электролобзика вырезаем отверстие (фото 21).

фото 19. Диагональные распорки

фото 20. Чертеж сиденья дачного туалета

фото 21. Полка-сиденье

Для красоты и освещения над дверью можно врезать окошко (фото 22). Наше получилось размером 30×30см. Завесы, ручка и засов также могут послужить элементом декора деревянного туалета (фото 23, 24).

фото 22. Окошко

фото 23. Завес

фото 24. Ручка и засов

Перед тем как вскрывать лаком, всю конструкцию нужно слегка пройти шлифшкуркой, чтобы убрать заусенцы, грязь и следы от молотка. Мы использовали яхтенный лак, но главное, чтоб он был для наружных работ. Чудо-терем готов!.. (фото 25, 26, 27, 28).

фото 25. Уборная готова

фото 26. Уборная вид сбоку

фото 27. Уборная вид сзади

фото 28. Уборная готова

чертежи, фото, размеры, видео инструкции

1 Виды устройства туалетов в загородных условиях

2 Поиск оптимального места на участке для сооружения туалета

3 Строительство туалета на даче своими руками, чертежи, размеры

Туалет на даче своими руками: чертежи, фото, размеры, видео инструкции. Любой дачный участок не может обойтись без туалета. Из-за отсутствия канализации или невозможности ее обустройства, блага цивилизации, в виде унитаза в теплом помещении, недоступны многим дачникам. Поэтому возникает необходимость строительства уличного туалета на даче своими руками, чертежи, размеры и дизайн которого каждый дачник подбирает самостоятельно.

Деревянный туалет в окружении зелени и цветов

Виды устройства туалетов в загородных условиях

Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация.

Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.

Туалет на даче обшитый сайдингом смотрится весьма неплохо

Туалеты бывают следующих видов:

обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м. Кабинка изготавливается из любого материала от досок до пластика. Поверхность стен и дна септика укрепляется во избежание обвала. По мере необходимости нечистоты удаляются. Место для сидения устраивается в виде стула или просто делается отверстие в полу;

Туалет на даче может выглядеть очень оригинально

пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой.
Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;

Аккуратный туалет из строганной доски

туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу. Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;

Туалет в виде огромного пня

биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;

Туалет из деревянной дранки

в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;

Туалет на улице в японском стиле

торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом. Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.

Деревянный туалет на даче с односкатной крышей

Любой из этих видов имеет право на существование. Тем не менее, большинство дачников копают яму и строят обычный туалет на даче своими руками. Чертежи, размеры всей конструкции и место установки необходимо определить заранее.

Полезный совет! Экскременты, переработанные с помощью естественных биокомпонентов, являются прекрасным удобрением. Их необходимо утилизировать в яму для компоста, в целях дальнейшего использования на своем дачном участке.

Цвет деревянного туалета может гармонировать с окружающим ландшафтом

Поиск оптимального места на участке для сооружения туалета

Перед тем, как начать строить туалет на даче своими руками, необходимо определиться с местом. Это очень важно, так как грунтовые и поверхностные потоки воды могут разносить нечистоты на обширную территорию. Существует несколько общепринятых правил:

расстояние от ямы с нечистотами до любого водного источника: колодцев или скважин, рек или ручьев полагается соблюдать не меньше 25 м. При этом, нельзя забывать про соседские источники. Если на участке есть перепады высот, то туалет строят в самой низшей точке;
подвальные помещения или погреб должны находится на расстоянии более 12 м;
баня или сауна — более 8 м;

хозяйственные постройки с домашними животными — 4 м;
деревья – 4 м, а кустарники – 1 м;
от границы участка не менее 1 м;
уровень грунтовых вод – важный аргумент в выборе типа туалета. Если они поднимаются выше уровня 2,5 м., то строить туалет с неизолированной выгребной ямой недопустимо. В этом случае необходимо выбрать один из альтернативных вариантов;
дверь кабинки не должна открываться в сторону соседского участка.

Туалет на даче из необрезной доски

Нужно учесть и объекты соседей при выборе места для строительства туалета на даче своими руками. Чертежи, размеры и ориентация строения – все должно браться во внимание. Если участок оформляется в едином дизайнерском стиле, то при выборе местоположения туалета немаловажное значение имеет и его интеграция в общую концепцию проекта.

Полезный совет! При строительстве туалета на дачном участке всегда нужно учитывать преобладающие ветры в данной местности. Установка этого объекта с подветренной стороны может испортить весь отдых на природе из-за неприятного запаха, распространяющегося в сторону жилых построек.

Строительство туалета на даче своими руками, чертежи, размеры

Если, в результате всех раздумий и вычислений, решено строить туалет с выгребной ямой, то делать это нужно в определенной последовательности.

Утепленный туалет на бетонном основании с металлической дверью

Выбирается оптимальное место по вышеизложенным правилам.
Копается яма глубиной около 2 м. со сторонами 1,2 – 1,4 м.
Стены ямы можно выложить кирпичом или укрепить другим способом. На дне можно устроить цементную стяжку. Важно то, что жидкие составляющие отходов должны свободно уходить в землю.
Делается столбчатый фундамент из кирпичей или бетонных блоков. На нем устанавливаются полозья.
Сооружается каркас из брусков.
Каркас обшивается досками, профнастилом или другим материалом.
Крыша закрывается любым кровельным материалом.
При необходимости стены внутри утепляются.

Полезный совет! Для укрепления стен ямы можно использовать автомобильные покрышки большого диаметра. Они не позволят осыпаться стенкам и дадут воде свободно просочиться в грунт.

Деревянный туалет расположен под высокими деревьями

Подробные чертежи, размеры туалета на даче своими руками позволяют посчитать количество требуемого материала и показывают особенности монтажа всех элементов:

каркас делают из брусков с размерами 100х50 мм. Он устанавливается на два параллельных бруса с сечением 150х150 мм. Они играют роль полозьев. Так как брусья соприкасаются с землей и непосредственно с ямой, их необходимо обработать антисептиком. При необходимости туалет утепляют пенопластом. Односкатную крышу закрывают любым материалом. Это может быть мягкая черепица, оставшаяся от строительства;

Каркас дачного туалета

габариты туалета обязательно имеются на чертежах. Чаще всего они такие: высота не менее 2 м., ширина – не менее 1,2;

Фасад, план и вид в разрезе

если туалет полностью деревянный, то все его стены изготавливаются из доски 100х50 мм. При этом, торцевая стена имеет форму прямоугольника, боковые – форму трапеции, а в фасадной стене большую часть занимает дверной проем. В ней же делается небольшое окно для вентиляции и освещения. Все готовые стены крепятся на каркасе с помощью гвоздей;

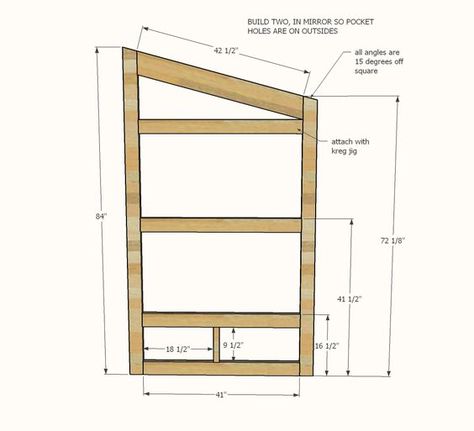

Правая стена дачного туалета

Левая стена дачного туалета

Основа, рамы и стропильная система

полозья, обработанные антисептиком, соединяют. Для лучшей жесткости в них прорезают пазы глубиной 50 мм и шириной 150 мм;

Основа дачного туалета

пол монтируют из досок 50х100 мм и зашивают листами ОСБ. При необходимости его утепляют пенопластом. Выгреб обустраивают в задней части туалета;

Нижнее перекрытие

остов двери делают из брусков 50х50 мм. Для жесткости бруски соединяют диагоналями. Снаружи дверь обшивают досками, а внутри плитами ОСБ;

Фасадная стена

стропила для односкатной наклонной крыши делают из доски 100х50 мм. и запилами крепят к каркасу стен. Расстояние между соседними стропилами 40 см;

Стропила крыши дачного туалета

древесину туалета можно обрабатывать антисептическими составами. В него можно провести электрические провода, что даст возможность устроить освещение.

Таблица необходимых материалов

Полезный совет! При устройстве электроосвещения в туалете, установите выключатель на выходе из дома. Это избавит от необходимости искать его в темноте на улице.

Хотя строительство туалета на даче не является сложным делом, качеству работ необходимо уделить особое внимание. От этого зависит не только удобство использования объекта, но и его долговечность. Правильный выбор места строительства не только позволит избежать неприятностей с санитарным состоянием, но и придаст целостный и гармоничный вид всему участку.

Enter the text or HTML code here

Туалеты Размеры и чертежи | Dimensions.

com

Светильники

Типы светильников

Унитазы — это приспособления для ванных комнат, используемые для санитарного сбора и удаления продуктов жизнедеятельности человека, таких как моча и фекалии. Унитазы, состоящие из чаши и сиденья, представляют собой гигиенически безопасные и удобные средства для опорожнения туалета. Туалеты бывают разных способов утилизации, от обычных туалетов со смывом, сухих туалетов и вакуумных туалетов до туалетов с выгребной ямой, переносных туалетов и химических туалетов. Унитазы обычно изготавливаются из керамики (фарфора), но другие конструкции для утилизации могут быть изготовлены из бетона, пластика или дерева. Производители унитазов также предлагают различные варианты стилей сидений и дизайна чаши, а также новые возможности интеграции технологий в унитаз, которые могут улучшить ваше впечатление. Наиболее распространенными вариантами конструкции унитаза являются двухкомпонентные, цельные и подвесные унитазы.

Насколько велик обычный туалет?

Унитазы разрабатываются и изготавливаются различных размеров и стилей со стандартной глубиной от 27 до 30 дюймов (69–76 см), шириной около 20 дюймов (51 см) и высотой спинки от 21 до 31 дюйма (53 см). -79 см).

Какова высота сиденья унитаза от пола в унитазе, соответствующем требованиям ADA?

Расстояние, измеренное до верха сиденья унитаза, а не до высоты чаши унитаза, должно быть в пределах 17–19 дюймов (43,1–48,3 см), чтобы соответствовать требованиям ADA. До недавнего времени большинство стандартных туалетов производились с высотой 15 дюймов (38,1 см), что не соответствует требованиям доступности.

Какой приблизительный размер стандартного унитаза?

Приблизительный размер унитаза относится к расстоянию от задней стены до центра водосточной трубы у основания стандартного унитаза. Примерный размер стандартной конструкции туалета обычно составляет 12 дюймов (30,5 см).

Справочники по туалетам

Просмотрите наши справочники по туалетам, чтобы узнать о дополнительных категориях, советах, подробностях, вариантах, стилях и историях туалетов. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

16-20” | 40,6–50,8 см

—

14,1875” | 36 см

—

22,4375” | 57 см

—

Swiss Madison Concord

27,9” | 70,9 см

—

15,8125” | 40,2 см

—

28,4 дюйма | 72,2 см

—

Toto Aimes Однофекционные туалет — Washlet

70,900

40.200

72.200

250

. /KyJJs

29,6” | 75,1 см

—

15,6” | 39,5 см

—

27,6” | 70 см

—

Toto Aquia IV Туалет

75.100

39.500

70.000

16003

https://p3d.in/e/wtzuj

8-10004 18-122 ”| 45,7–55,9 см

—

14,2 дюйма | 36 см

—

21,1” | 53,5 см

—

Toto Aquia, настенный туалет

55,900

36. 000

53.500

.000

0004 1605

https://p3d.in/e/O1FTC

28,75” | 72,9 см

—

16,5” | 41,9 см

—

28,25” | 71,9 см

—

Toto Carlyle II Туалет — Washlet

72.900

41.900

71.9009

6009

9003

71.

000 9000 3

9.9003. e/1Wkna

28,5” | 72,4 см

—

19,5” | 49,4 см

—

28” | 71 см

—

Toto Drake Drake Toilet

72.400

49.400

71.000

4600

HTTP.

23 дюйма | 58,4 см

—

18,4 дюйма | 46,8 см

—

31,5” | 80 см

—

Унитаз TOTO NEOREST NX1

58,400

96,80040003

80.000

https://p3d.in/e/3cycG

30” | 76,1 см

—

15 дюймов | 38,2 см

—

28,5” | 72,4 см

—

Toto Vespin II Туалет с двумя частями — Washlet

76. 100

38.200

72.4003

4503

9.2009. э/ФзутВ

—

Зазоры для унитаза

Коллекции сопутствующих светильников

Светильники

Посмотреть категориюПодробнее

Измерения и чертежи — Что мы ищем?

Чтобы рассчитать точную стоимость, нам необходимо несколько сведений о ванной комнате, в которой вы планируете установить туалетные перегородки. Как правило, нам требуется следующее:

Стиль макета (и положение в комнате)
Количество киосков
Общая ширина макета
Ширина каждой стойки
Глубина стойла
Дверные качели

Также мы должны знать, какой материал вы хотите процитировать, и адрес, по которому материалы будут доставлены.

Покупателям, незнакомым со строительными материалами или неопытным в измерении, это может показаться пугающим. На самом деле информация легко получается и точно передается. В этом посте мы объясним, как собрать эту информацию и как отправить ее нам. Читайте дальше, чтобы узнать, насколько прост этот процесс!

Если у вас есть четкое представление о том, какую информацию вам необходимо собрать, процесс измерения ванной комнаты становится простым.

Стиль макета

Первым шагом является определение макета. В этом случае план описывает положение туалетов (и соответствующих перегородок) в ванной комнате. В подавляющем большинстве ванных комнат используется левосторонняя или правосторонняя версия одной из следующих компоновок:

Хотя количество кабинок и пропорции могут не соответствовать вашей ванной комнате в точности, должно быть легко определить вашу планировку по сравнивая его с этими изображениями.

Количество киосков

Определение количества киосков, безусловно, самая доступная информация, которая нам нужна. Просто посчитайте количество унитазов, установленных в ванной. Для каждого туалета потребуется одна кабинка.

Общая ширина макета

Общая ширина макета представляет собой размер группы соседних киосков. На изображении ниже это расстояние показано красным цветом.

Ширина каждого прилавка

В дополнение к общей ширине макета нам нужна ширина каждого прилавка. Эта информация необходима, потому что туалеты не всегда расположены регулярно. Например, отсеки ADA шире, чем стандартные стойла. В некоторых случаях особенности сантехники приводят к неравномерному расстоянию между туалетами, не относящимися к ADA.

Стандартные туалетные кабинки имеют ширину не менее 36 дюймов. Стойла ADA имеют ширину не менее 60 дюймов, измеренную от внутренней части стойла. Для получения дополнительной информации об измерении киосков, соответствующих требованиям ADA, и размещении аксессуаров в необходимых местах ознакомьтесь с нашим Полным руководством по ванным комнатам, соответствующим требованиям ADA.

Глубина стойла

Глубина стойла — еще одно относительно простое измерение для понимания и записи. Это расстояние от задней стены киоска (которая обычно является частью здания) до передней части (обычно от двери).

Стандартная внутренняя глубина как для обычных, так и для ADA стойл составляет 60 дюймов. Часто все киоски подряд имеют одинаковую глубину. В некоторых случаях глубины смещены. Часто ошеломляющие результаты возникают из-за того, что киоски ADA «выпрыгивают», делая их глубже, чем другие стандартные киоски.

Предоставление размеров киосков в новом строительстве

Если вы покупаете перегородки для отремонтированного помещения или недавно построенной ванной комнаты, вы не сможете предоставить всю информацию, указанную выше. В конце концов, не будет никаких существующих киосков для измерения. Как оказалось, процесс измерения немного отличается, а не сложнее.

Обратите внимание на общее расположение туалетов в комнате. Они у какой стены? Если они образуют ряд, начинается ли он в определенном углу?
Сколько туалетов? Для каждого приспособления потребуется одна стойка.
Измерьте расстояние между туалетами в ряду и расстояние от наружных туалетов до ближайших стен. Эти числа дают нам эквивалент измерений «Общая ширина макета» и «Ширина каждой кабинки» в ванных комнатах с кабинками.
Измерьте общие размеры помещения, чтобы можно было определить глубину стойла. Очень важно знать расстояние от стены за туалетом до стены перед туалетом.
Включите в свой эскиз информацию о дверях, окнах, трубах, воздуховодах, радиаторах, раковинах, писсуарах, сушилках для рук, диспенсерах для полотенец, стационарных мусорных баках и пеленальных столиках, если вы предвидите, что эти предметы будут мешать планировке киоска.

Покупатели часто не решаются самостоятельно создать эскиз, сомневаясь в своих способностях рисовать. К счастью, мы не осуждаем ничьих художественных талантов. Иллюстрация ниже является прекрасным примером простого чертежа, который дает нам всю информацию, необходимую для создания макета и предоставления цен.
